Produkttyp	Video-Türsprechanlage für Einfamilienhaus
Marke	GEV
Modell	Sophia 88665
Innenstation - Abmessungen	200 x 145 x 23 mm
Innenstation - Gewicht	0,5 kg
Außenstation - Abmessungen	95 x 140 x 43 mm
Außenstation - Gewicht	0,5 kg (mit Schutzkasten)
Stromversorgung Innenstation	17 V DC (über Netzteil)
Stromversorgung Außenstation	12 V DC über Innenstation
Stromverbrauch (Standby)	Max. 2 W (Innenstation)
Stromverbrauch (Betrieb)	Max. 14 W (innen), max. 3 W (außen)
Bildschirm	Großer 7-Zoll-LCD-Bildschirm, LED-Hintergrundbeleuchtung, Auflösung 1440 x 234
Hauptfunktionen	Audio-/Videokommunikation, Überwachung, optionale Türöffnersteuerung, Gegensprechen zwischen zwei Innenstationen, Nachtsicht (IR-LED)
Melodien	4 wählbare Melodien
Nacht-/Lautlosmodus	Ja, deaktiviert Klingel
Kamerablickwinkel	90° diagonal, 57,8° horizontal, 48,6° vertikal
Sensor	1/3" Sony Super HAD CCD-Farbkamera, 290.000 Pixel
Maximaler Abstand zwischen Stationen	50 m (Kabel 1,0 mm²), 100 m (Kabel 1,5 mm²)
Betriebstemperatur innen	0 bis 40 °C
Betriebstemperatur außen	-10 bis 50 °C
Anschluss Türöffner	12 V DC / max. 1 A, potentialfreier Kontakt
Pflege	Mit feuchtem Tuch reinigen, keine aggressiven Reinigungsmittel verwenden
Installation	Muss von einem Fachmann durchgeführt werden
Lieferumfang	Innenstation, Außenstation, Wandhalterung, Wetterschutzkasten, 8 Schrauben, 8 Dübel, Schraubenschlüssel, Adapterkabel

Häufig gestellte Fragen - Sophia 88665 GEV

Wie installiere ich die Gegensprechanlage GEV Sophia 88665?

Die Installation muss von einem Fachmann durchgeführt werden. Befolgen Sie den mitgelieferten Schaltplan. Befestigen Sie die Innenstation in 140-150 cm Höhe und die Außenstation in 150-155 cm Höhe. Schließen Sie die Kabel unter Beachtung der Polarität an. Schalten Sie erst nach Abschluss der Verkabelung ein.

Was tun, wenn der Monitor nicht angeht?

Überprüfen Sie, ob die Stromversorgung ordnungsgemäß angeschlossen ist und die Steckdose zugänglich ist. Stellen Sie sicher, dass die Netzsicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Netz und wenden Sie sich an einen Fachmann.

Das Bild fehlt oder ist schwarz auf dem Monitor, was prüfen?

Überprüfen Sie, ob das Kabel zwischen Außen- und Innenstation richtig angeschlossen ist und die Polarität der Drähte eingehalten wird. Wenn Sie eine zweite Außenstation haben, stellen Sie sicher, dass Sie die richtige Kamera ausgewählt haben. Der Bildschirm kann auch schwarz sein, wenn der Überwachungsmodus ohne zweite Kamera aktiviert ist.

Wie stelle ich die Lautstärke des Klingeltons ein?

Die Lautstärke des Klingeltons wird über das Funktionsmenü eingestellt. Drücken Sie die Menu-Taste, dann verwenden Sie die Tasten Auf/Ab, um die Klingellautstärke anzupassen. Bestätigen Sie mit der Menu-Taste. Sie können auch die Lautstärke des Lautsprechers der Außenstation (linker Knopf, Abb. 3A) und der Innenstation (rechter Knopf, Abb. 3B) mit einem Schraubendreher einstellen.

Wie aktiviere ich den Nacht- oder Lautlosmodus?

Drücken Sie im Standby-Modus die mit einem Lautsprechersymbol () gekennzeichnete Taste. Das Symbol wechselt von blau zu rot und zeigt an, dass der Nacht-/Lautlosmodus aktiviert ist. Es ertönt kein akustisches Signal, aber die anderen Funktionen bleiben aktiv. Zum Deaktivieren drücken Sie erneut dieselbe Taste.

Kann ich eine zweite Außenstation anschließen?

Ja, das System kann um eine zweite Außenstation erweitert werden. Befolgen Sie den Schaltplan für den Anschluss. Im Überwachungsmodus verwenden Sie die entsprechende Taste, um zwischen den Kameras umzuschalten. Wenn keine zweite Station angeschlossen ist, erscheint kurz ein schwarzer Bildschirm.

Wie nutze ich die Gegensprechfunktion zwischen zwei Monitoren?

Stellen Sie sicher, dass zwei Innenstationen angeschlossen sind. Drücken Sie im Standby-Modus die Intercom-Taste (), um den anderen Monitor anzurufen. Die zweite Station klingelt. Zum Antworten drücken Sie die Taste an der gerufenen Station. Drücken Sie erneut , um aufzulegen. Das Gespräch dauert etwa 60 Sekunden.

Wie schließe ich einen optionalen Türöffner an?

Der Türöffner muss vom Typ memory (empfohlen: GEV 07680 oder 07697) sein. Schließen Sie ihn gemäß Schaltplan an die Klemmenleiste der Außenstation an: potentialfreier Kontakt D/O und GATE. Die Aktivierung erfolgt über die Türöffnertaste am Monitor. Achtung: Die Ausgangsspannung beträgt 12 V DC / max. 1 A.

Wie reinige ich die Gegensprechanlage?

Verwenden Sie ein feuchtes (nicht nasses) Tuch, um die Oberflächen abzuwischen. Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder Scheuermittel. Vermeiden Sie Kratzer auf der Kameralinse. Lassen Sie keine Flüssigkeit in die Öffnungen eindringen.

Was tun bei anhaltender Fehlfunktion?

Konsultieren Sie die Fehlersuche in der Anleitung: Überprüfen Sie Stromversorgung, Anschlüsse, Lautstärke- und Helligkeitseinstellungen. Wenn das Problem weiterhin besteht, nehmen Sie keine eigenen Änderungen am Gerät vor (Garantie erlischt). Wenden Sie sich an einen Fachmann oder den Kundendienst.

BEDIENUNGSANLEITUNG Sophia 88665 GEV

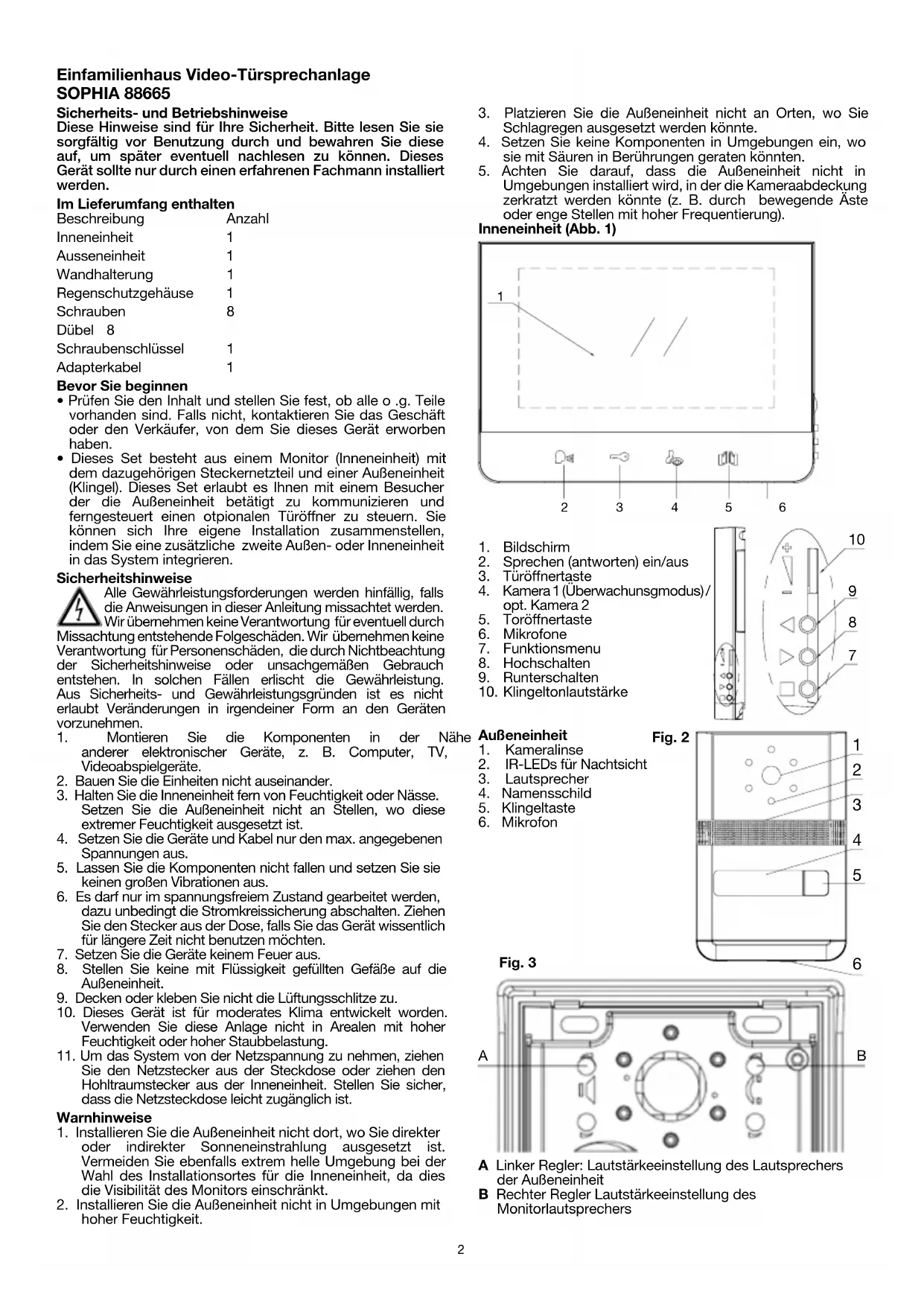

Einfamilienhaus Video-Türsprechanlage SOPHIA 88665

Sicherheits- und Betriebshinweise

Diese Hinweise sind für Ihre Sicherheit. Bitte lesen Sie sie sorgfältig vor Benutzung durch und bewahren Sie diese auf, um später eventuell nachlesen zu können. Dieses Gerät sollte nur durch einen erfahrenen Fachmann installiert werden.

Im Lieferumfang enthalten

Beschreibung	Anzahl
Inneneinheit	1
Ausseneinheit	1
Wandhalterung	1
Regenschutzgehäuse	1
Schrauben	8
Dübel 8
Schraubenschlüssel	1
Adapterkabel	1

Bevor Sie beginnen

- Prüfen Sie den Inhalt und stellen Sie fest, ob alle o .g. Teile vorhanden sind. Falls nicht, kontaktieren Sie das Geschäft oder den Verkäufer, von dem Sie dieses Gerät erworben haben.

- Dieses Set besteht aus einem Monitor (Inneneinheit) mit dem dazugehörigen Steckernetzteil und einer Außeneinheit (Klingel). Dieses Set erlaubt es Ihnen mit einem Besucher der die Außeneinheit betätigt zu kommunizieren und ferngesteuert einen otpionalen Türöffner zu steuern. Sie können sich Ihre eigene Installation zusammenstellen, indem Sie eine zusätzliche zweite Außen- oder Inneneinheit in das System integrieren.

Sicherheitshinweise

Alle Gewährleistungsforderungen werden hinfällig, falls die Anweisungen in dieser Anleitung missachtet werden. Wir übernehmen keine Verantwortung für eventuell durch Missachtung entstehende Folgeschäden. Wir übernehmen keine Verantwortung für Personenschäden, die durch Nichtbeachtung der Sicherheitshinweise oder unsachgemäßen Gebrauch entstehen. In solchen Fällen erlischt die Gewährleistung. Aus Sicherheits- und Gewährleistungsgründen ist es nicht erlaubt Veränderungen in irgendeiner Form an den Geräten vorzunehmen.

1. Montieren Sie die Komponenten in der Nähe anderer elektronischer Geräte, z. B. Computer, TV, Videoabspielgeräte.

2. Bauen Sie die Einheiten nicht auseinander.

3. Halten Sie die Inneneinheit fern von Feuchtigkeit oder Nässe. Setzen Sie die Außeneinheit nicht an Stellen, wo diese extremer Feuchtigkeit ausgesetzt ist.

4. Setzen Sie die Geräte und Kabel nur den max. angegebenen Spannungen aus.

5. Lassen Sie die Komponenten nicht fallen und setzen Sie sie keinen großen Vibrationen aus.

6. Es darf nur im spannungsfreiem Zustand gearbeitet werden, dazu unbedingt die Stromkreissicherung abschalten. Ziehen Sie den Stecker aus der Dose, falls Sie das Gerät wissentlich für längere Zeit nicht benutzen möchten.

7. Setzen Sie die Geräte keinem Feuer aus.

8. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf die Außeneinheit.

9. Decken oder kleben Sie nicht die Lüftungsschlitze zu.

10. Dieses Gerät ist für moderates Klima entwickelt worden. Verwenden Sie diese Anlage nicht in Arealen mit hoher Feuchtigkeit oder hoher Staubbelastung.

11. Um das System von der Netzspannung zu nehmen, ziehen Sie den Netzstecker aus der Steckdose oder ziehen den Hohltraumstecker aus der Inneneinheit. Stellen Sie sicher, dass die Netzsteckdose leicht zugänglich ist.

Warnhinweise

1. Installieren Sie die Außeneinheit nicht dort, wo Sie direkter oder indirekter Sonneneinstrahlung ausgesetzt ist. Vermeiden Sie ebenfalls extrem helle Umgebung bei der Wahl des Installationsortes für die Inneneinheit, da dies die Visibilität des Monitors einschränkt.

2. Installieren Sie die Außeneinheit nicht in Umgebungen mit hoher Feuchtigkeit.

3. Platzieren Sie die Außeneinheit nicht an Orten, wo Sie Schlagregen ausgesetzt werden könnte.

4. Setzen Sie keine Komponenten in Umgebungen ein, wo sie mit Säuren in Berührungen geraten könnten.

5. Achten Sie darauf, dass die Außeneinheit nicht in Umgebungen installiert wird, in der die Kameraabdeckung zerkratzt werden könnte (z. B. durch bewegende Äste oder enge Stellen mit hoher Frequentierung).

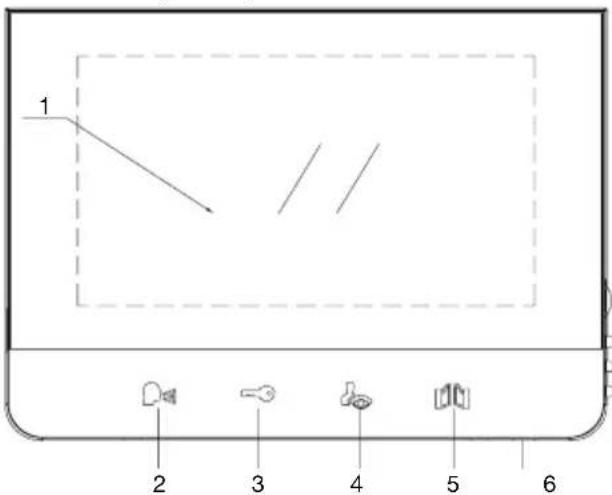

Inneneinheit (Abb. 1)

1 2 3 4 5 6

1. Bildschirm
2. Sprechen (antworten) ein/aus
3. Türöffnertaste
4. Kamera 1 (Überwachungsgmodus)/opt. Kamera 2
5. Toröffnertaste
6. Mikrofone
7. Funktionsmenu
8. Hochschalten
9. Runterschalten
10. Klingeltonlautstärke

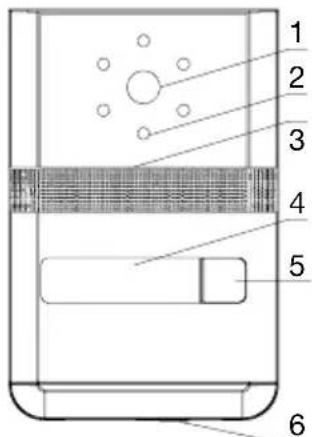

Außeneinheit

1. Kameralinse
2. IR-LEDs für Nachtsicht
3. Lautsprecher
4. Namensschild
5. Klingeltaste
6. Mikrofon

Fig. 2

A Linker Regler: Lautstärkeeinstellung des Lautsprechers der Außeneinheit
B Rechter Regler Lautstärkeeinstellung des Monitorlautsprechers

Montageanleitung

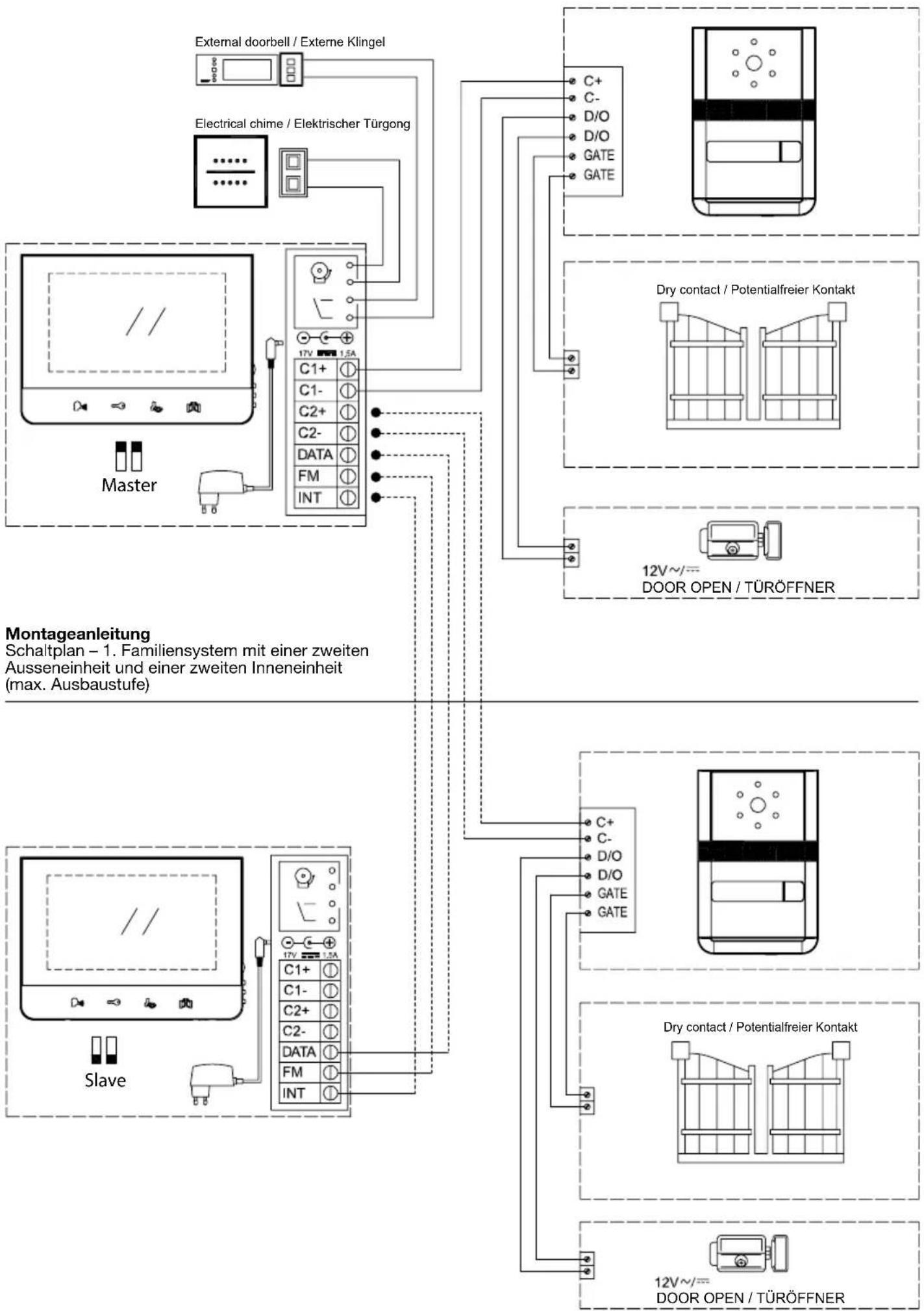

Schaltplan – 1. Familiensystem mit einer Ausseneinheit und einer Inneneinheit

Kabelverbindung

1. Verbinden Sie Außen- und Inneneinheit gemäß der Beschreibung im Schaltplan.

2. Fügen Sie die Drähte mit Bedacht in die Anschlüsse – ggf. unter Zuhilfenahme eines geeigneten Werkzeugs. Achten Sie darauf, dass sich zwei abisolierte Drähte niemals berühren.

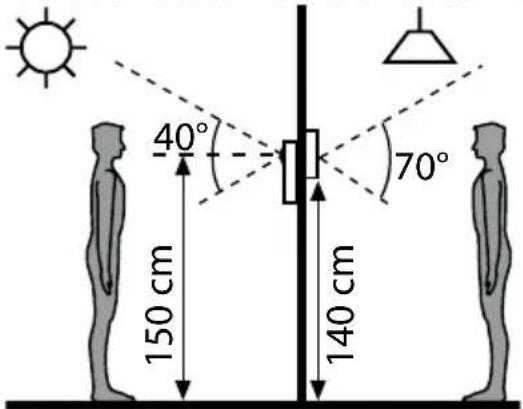

Installationshöhe

Die empfohlene Installationshöhe der Außeneinheit liegt bei 150-155 cm und bei 140 -150 cm bei der Inneneinheit.

40° 70° 150 cm 140 cm

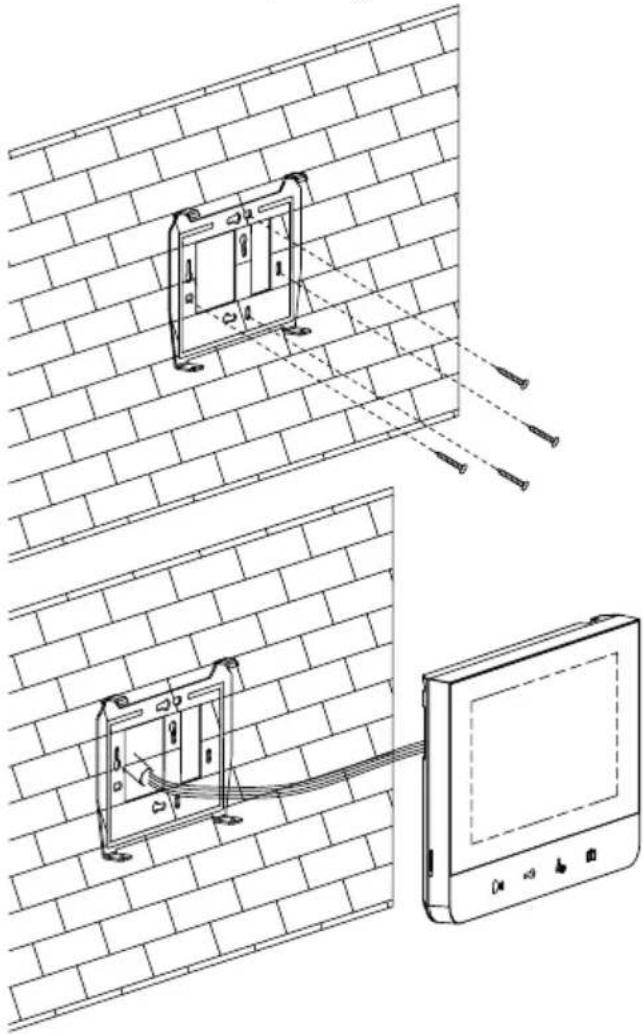

Installation der Inneneinheit

1. Suchen Sie sich eine geeignete Stelle in der Nähe einer Steckdose. Lösen die die Wandhalterung aus dem Monitor, indem Sie die beiden Schrauben auf der Unterseite entfernen. Montieren Sie die Wandhalterung der Inneneinheit mit den vier im Lieferumfang enthaltenen Schrauben und Dübeln an einer geeigneten Stelle.

2. Drücken Sie den Monitor in die Wandhalterung.

3. Fixieren Sie die Wandhalterung mit der Inneneinheit, indem Sie die beiden Schrauben auf der Unterseite wieder eindrehen.

Stellen Sie die Stromversorgung des Systems erst dann her, wenn Sie die Außeneinheit bereits mit der Inneneinheit verdrahtet haben. Stellen Sie sicher, dass alle Anschlüsse polrichtg sind!

Installation/ Einstellung der Außeneinheit

Zwei Einstellungen können im Inneren der Außeneinheit vorgenommen werden. Oben links können Sie die Lautstärke des Lautsprechers der Außeneinheit justieren (Abb. 3A), oben rechts die Lautstärke des Lautsprechers der Inneneinheit (Abb. 3B).

Um die Einstellungen zu ändern, verwenden Sie z. B. einen Schraubendreher und drehen ohne Kraft an den Reglern.

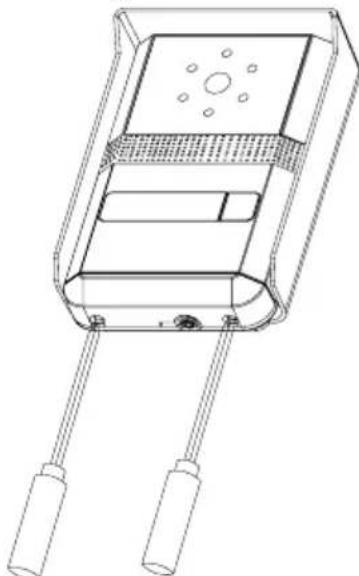

Beschriftung des Namensschilds

1. Entfernen Sie die Front mit einem Schraubendreher (Abb. A/B).
2. Lösen Sie die Verankerung des Namensschilds vorsichtig mit einem geeignetem Werkzeug (Abb. C/D).
3. Das Namensschild ist nun zugänglich (Abb E). Beschriften Sie das Namensschild (Abb. E).
4. Führen Sie die Schritte in umgekehrter Reihenfolge aus um das Namenschild wieder zu verankern und um das Gehäuse zu schließen.

A

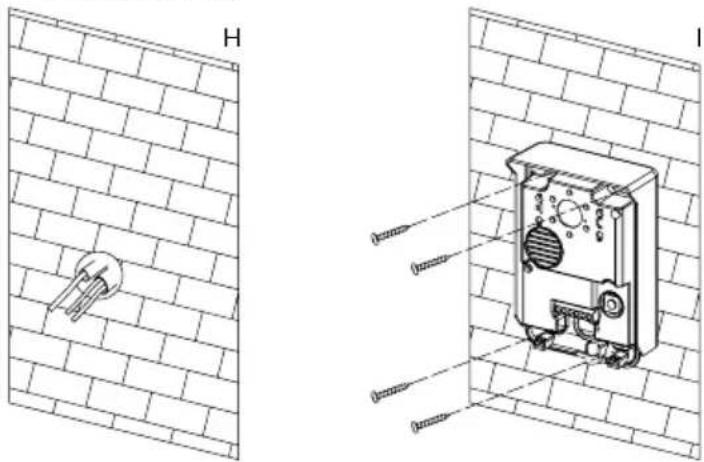

Wandmontage der Außeneinheit

1 Montieren Sie die Außeneinheit mit vier Schrauben und vier Dübeln an der dafür vorgesehen Stelle (Abb. H/I).
2 Entfernen Sie das Frontgehäuse der Außeneinheit, indem Sie die beiden auf der Unterseite befindlichen Schrauben lösen (Abb. J/K).

Achten Sie darauf die Schrauben nicht in die Mikrofonöffnung zu schrauben! Achten Sie bei der Montage darauf, dass die Kamera zu keiner Tageszeit direkt in die Sonne oder auf reflektierende Flächen gerichtet ist.

Kabelverbindung der Außeneinheit

Verbinden Sie die Inneneinheit(en) und die Außeneinheit(en) und ggf. den optionalen Türöffner wie im Schaltdiagramm angegeben. Fügen Sie die Drähte in die Anschlüsse ein und achten wieder darauf, dass sich keine abisolierten Kabelenden berühren, auch nicht nach dem Anschluss!

(Optionale) Installation eines Türöffners

Dieses Videotürsprechsystem bietet die Möglichkeit einen Türöffner zu steuern. Hierdurch können Sie ferngesteuert z.B. eine Haustür öffnen, indem Sie den Knopf drücken. (Zur Verdrahtung siehe Schaltplan).

Achtung: Es ist essentiell, dass der elektrische Türöffner, den Sie verwenden, eine Memoryfunktion besitzt. Wir empfehlen die Verwendung der Türöffner GEV Bestell.-Nr. 07680 oder GEV 07697.

(Optionale) Installation eines Hutschienennetzteils anstelle eins Steckdosennetzteils

In dem Fall, das Sie in der Nähe der Inneneinheit keine Steckdose haben, gibt es die Möglichkeit, das System mithilfe eines Hutschienennetzteils mit Spannung zu versorgen (nicht im Lieferumfang/ separat erhältlich). GEV Bestell.-Nr. 08834402. Um das Hutschienennetzteil zu verbinden folgen Sie den Artikel beiliegenden Anweisungen).

(Optionale) Installation einer Etagenklingel und eines elektrischen Türgongs

Sie können optional eines oder beides der genannten Geräte einzeln oder gemeinsam installieren. Die Option der Etagenklingel gibt Ihnen die Freiheit einen zusätzlichen Klingelknopf an einer geeigneten Stelle zu installieren, z.B. vor Hintereingängen, etc. Die Möglichkeit der Einbindung eines zusätzlichen elektrischen Türgongs bietet die Freiheit einen Signalgeber an einem weiteren Ort Ihrer Wahl zu installieren, im Falle, dass die in der Inneneinheit integrierten Signale nicht laut genug oder zu weit weg von einem präferierten Ort (z. B. Garten, Keller) sind.

Geräteeinstellungen

Sie können die Helligkeit, den Kontrast und die Farbwiedergabe des Monitors einstellen. Drücken Sie bei eingeschaltetem Monitor den Menü-Knopf (Abb. 1/Punkt 7) am rechten Rand der Inneneinheit.

Durchlaufend nach jedem Druck erscheinen die Untermenüs. In dem Untermenü Ihrer Wahl nehmen Sie die Einstellung durch Drücken der Hoch/ Runter Tasten vor. Drücken Sie zum Bestätigen Ihrer Einstellung nochmals den Menü-Knopf. Bitte drücken Sie die Sensortasten mit Bedacht.

Bedienungsanweisungen

1. Eingehender Ruf

Wenn der Klingelknopf der Außeneinheit gedrückt wurde, signalisiert die Inneneinheit einen eingehenden Ruf und der Monitor schaltet sich ein. Nachdem Sie den Besucher identifiziert haben und ggf. mit Ihm sprechen möchten, drücken Sie die Taste. Der Monitor bleibt ca. 60 s. in Betrieb bevor er sich automatisch in den Stand-By schaltet. Um den Monitor wieder aktiv in Betrieb zu nehmen um ggf. weiter zu sprechen, drücken Sie die Taste und dann Taste.

2. Überwachungsfunktion

a) Drücken Sie die Taste der Inneneinheit und die Kamera der Außeneinheit wird aktiviert.
b) Falls Sie zwei Außeneinheiten angeschlossen haben, benutzen Sie die 🔍 Taste, um zwischen beiden Kameras zu wechseln.

Falls Sie keine zwei Außeneinheiten verbunden haben und dennoch versehentlich im Überwachungsbetrieb diese Taste berühren, erhalten Sie einen Black Screen und einen Warnton. Nach ca. 1 s. erscheint wieder das Bild der angeschlossenen Kamera.

3. Bereitschaftszeit

a) Sprechzeit: Ca. 30 s. . Das Bild schaltet sich automatisch ab, falls keine Reaktion auf den Ruf erfolgt.
b) Gesprächszeit: Ca, 60 s. wenn der eingehende Ruf beantwortet wird. Danach schaltet der Monitor automatisch ab.

c) Monitor-Zeit (Überwachungsmodus): Ca. 30 s. wenn die Außeneinheit durch die Inneneinheit aktiviert wird. Danach schaltet das System wieder in den Stand-By.

1. Interkom-Funktion (bei Betrieb mit zwei Inneneinheiten): Ein Gespräch zwischen zwei

Inneneinheiten kann gestartet werden, indem von einer Inneneinheit aus im Stand-By-Betrieb die Taste gedrückt wird. Daraufhin klingelt die zweite Inneneinheit. Der Ruf kann angenommen werden durch Druck auf die Taste des angerufenen Terminals. Drücken Sie noch einmal die Taste, um das Gespräch zu beenden. Die Gesprächsdauer ist etwa 60 s. Danach schalten die Einheiten wieder in den Stand-By Betrieb.

1. Aktivierung eines optionalen Türöffners.—Taste Falls ein Türöffner in das System integriert ist, drücken Sie die—Taste, um den Türöffnermechanismus zu aktivieren. Diese Funktion kann nur verwendet werden, wenn der Monitor in Funktion ist. Es ist normal, daß der Monitor sich kurz nach Betätigung in den Stand-By Modus schaltet.

Wichtig: Es ist essentiell, dass der zu verwendende Türöffner über eine Memoryfunktion verfügt.

1. Aktivierung eines optionale Toröffners. 📁 Taste Verbinden Sie die den Anschluss des Toröffners direkt von der Außeneinheit mit z. B. einem Toröffnermechanismus. Dieser Kontakt ist potentialfrei. Drücken Sie 📁 um den Toröffnermechanismus zu aktivieren.

2. Melodien Um die Melodie zu wählen oder zu wechseln drücken Sie im Stand-By Betrieb die Taste. Daraufhin erklingt die aktuelle Melodie. Drücken Sie rasch die Taste um durch die möglichen Melodien zu hören/ wählen. Es gibt insgesamt vier Melodien zur Auswahl. Um Ihre Auswahl zu bestätigen drücken Sie die Taste.

3. Nachtmodus/ Mute on/ off Drücken Sie im Stand-By Modus der Inneneinheit die 📁 Taste. Das Piktogramm wechselt die Farbe von Blau zu Rot. Das Gerät befindet sich im Nachtmodus/ Lautlos Modus. Es gibt keine akustischen Signalisierungen, wobei die restlichen Funktionen weiterhin uneingeschränkt nutzbar sind. Um den Nachtmodus zu beenden drücken Sie erneut die 📁 Taste und das Piktogramm wechselt von Rot zu Blau zurück.

Ausbau/ Konfigurierung des Systems

Dieses System kann auf verschiedenen Ebenen ausgebaut werden, z. B. durch Einbindung einer weiteren Innen- und/oder Außeneinheit. Bitte tun Sie dies unter Beachtung der Anleitung im Schaltplan. Bitte Beachten Sie ggf. die dazu ebenfalls nötigen Jumper-Einstellungen.

Wartung und Pflege

• Verwenden Sie die Geräte nicht ober oder unterhalb der angebenen Werte (z. B. bzgl. der Temperaturen).
• Temperatureinflüsse können zu Fehlfunktionen oder Defekten führen.
• Lassen Sie keine Komponente fallen oder setzen diesen Stöße aus.
• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel. Gelegentliches Abwischen mit einem angefeuchtetem Tuch ist in der Regel ausreichend.

Recycling Hinweise

Dieses Gerät darf nicht mit dem unsortierten Hausmüll entsorgt werden. Besitzer von Altgeräten sind gesetzlich dazu verpflichtet dieses Gerät fachgerecht zu entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw. Gemeindeverwaltung.

Häufige Fragestellungen – Praktische Hinweise

Problem	Mögliche Lösung
Kein Strom (kein Bild auf dem Monitor)	Ist die Stromversorgung richtig angeschlossen?
Spannung ist vorhanden, aber trotzdem kein Bild auf dem Monitor	Ist das Kabel zwischen Außen- und Inneneinheit richtig verbunden?Ist die Polarität der Drähte zwischen Außen-/ und Inneneinheit korrekt?
Das Bild ist zu dunkel	Ändern Sie die Helligkeitseinstellungen
Klingelton ist zu leise/ nicht zu hören	Prüfen Sie, ob eventuell der Nachtmodus aktiviert wurde
Hörlautstärke der Ausseneinheit zu gering	Abb. 3A linker Regler. Erhöhen Sie die Lautstärke des Lautsprechers
Hörlautstärke der Inneneinheit zu gering	3B rechter Regler. Erhöhen Sie die Lautstärke des Lautsprechers

Technische Daten

Inneneinheit	Spezifikationen
Maße	B	200 mm x H 145 mm x T 23 mm
Gewicht 0.5 Kg
Input Power DC17 V (via Netzadapter)
Stromverbrauch Stand-By max.: 2 W, Betrieb: Max. 14 W
Ruftöne 4
Max. Entfernung und Innneinheit zu Außeneinheit, 50 m: 1.0 mm	^2 Draht, 100 m: 1.5 mm^2 Draht,
Kabeldurchmesser	Inneneinheit A zu B 20 m: 1.5 mm^2 Draht, Türöffner zur Außeneinheit 20 m: 1.5 mm^2 Draht
Display 7 Inch Digital wide screen LCD (LED Backlight)
Auflösung 1440 H x 234 V
zul. Betriebstemperatur 0 ~ 40°

Außeneinheit Spezifikationen

Maße	B	95 mm x H 140 mm x T 43 mm
Gewicht 0.5 Kg (mit Regenschutzgehäuse)
Eingangsspannung DC12 V via Inneneinheit
Stromverbrauch Max. 3 W
Gehäusematerial Zinklegierung
Bildsensor 1/3" Colour Sony Super HAD CCD Camera
Video output	Composite video signal 1 Vp-p at 75 Ohm
Pixel	290.000 pixels
Beleuchtung	IR-LED
Sichtwinkel	Diagonal 90 Grad, horizontal 57,8 Grad, vertikal 48,6 Grad
Elektrischer Türöffneranschluss	DC 12V/ max. 1 A
Installationsart	Wandmontage
Zulässige Umgebungstemperatur	-10°C ~ 50°C
