Sophia 88665 - Domofon GEV - Bezpłatna instrukcja obsługi

Rodzaj produktu	Wideodomofon dla domu jednorodzinnego
Marka	GEV
Model	Sophia 88665
Jednostka wewnętrzna - Wymiary	200 x 145 x 23 mm
Jednostka wewnętrzna - Waga	0,5 kg
Jednostka zewnętrzna - Wymiary	95 x 140 x 43 mm
Jednostka zewnętrzna - Waga	0,5 kg (z obudową ochronną)
Zasilanie jednostki wewnętrznej	17 V DC (przez zasilacz sieciowy)
Zasilanie jednostki zewnętrznej	12 V DC przez jednostkę wewnętrzną
Pobór mocy (czuwanie)	Maks. 2 W (jednostka wewnętrzna)
Pobór mocy (praca)	Maks. 14 W (wewnętrzna), maks. 3 W (zewnętrzna)
Ekran	Duży ekran LCD 7 cali, podświetlenie LED, rozdzielczość 1440 x 234
Główne funkcje	Komunikacja audio/wideo, monitoring, sterowanie ryglem opcjonalnie, interkom między dwiema jednostkami wewnętrznymi, widzenie w nocy (LED IR)
Melodie	4 wybieralne melodie
Tryb nocny / wyciszenia	Tak, wyłącza dzwonek
Kąt widzenia kamery	90° po przekątnej, 57,8° poziomo, 48,6° pionowo
Przetwornik	Kolorowa kamera CCD 1/3" Sony Super HAD, 290 000 pikseli
Maksymalna odległość między jednostkami	50 m (przewód 1,0 mm²), 100 m (przewód 1,5 mm²)
Temperatura pracy wewnętrznej	0 do 40 °C
Temperatura pracy zewnętrznej	-10 do 50 °C
Podłączenie rygla elektrycznego	12 V DC / maks. 1 A, styk suchy
Konserwacja	Czyścić wilgotną ściereczką, nie używać agresywnych środków
Instalacja	Musi być wykonana przez specjalistę
Elementy w zestawie	Jednostka wewnętrzna, jednostka zewnętrzna, wspornik ścienny, osłona przeciwwiatrowa, 8 śrub, 8 kołków, klucz do śrub, kabel adaptera

Często zadawane pytania - Sophia 88665 GEV

Jak zainstalować wideodomofon GEV Sophia 88665?

Instalacja musi być wykonana przez specjalistę. Postępuj zgodnie z dostarczonym schematem elektrycznym. Zamontuj jednostkę wewnętrzną na wysokości 140-150 cm, a zewnętrzną na 150-155 cm. Podłącz kable, przestrzegając polaryzacji. Włącz zasilanie dopiero po zakończeniu okablowania.

Co zrobić, jeśli monitor się nie włącza?

Sprawdź, czy zasilanie jest prawidłowo podłączone i czy gniazdko sieciowe jest dostępne. Upewnij się, że bezpiecznik sieciowy nie jest wyłączony. Jeśli problem nie ustąpi, odłącz urządzenie i skontaktuj się z profesjonalistą.

Brak obrazu lub czarny ekran na monitorze, co sprawdzić?

Sprawdź, czy kabel łączący jednostkę zewnętrzną z wewnętrzną jest prawidłowo podłączony i czy polaryzacja przewodów jest zachowana. Jeśli masz drugą jednostkę zewnętrzną, upewnij się, że jesteś na właściwej kamerze. Ekran może być również czarny, jeśli tryb monitoringu jest aktywny bez drugiej kamery.

Jak ustawić głośność dzwonka?

Głośność dzwonka reguluje się w menu funkcji. Naciśnij przycisk Menu, a następnie użyj przycisków Góra/Dół, aby dostosować głośność dzwonka. Potwierdź przyciskiem Menu. Można także regulować głośność głośnika jednostki zewnętrznej (lewy przycisk, rys. 3A) i wewnętrznej (prawy przycisk, rys. 3B) za pomocą śrubokręta.

Jak włączyć tryb nocny lub wyciszenia?

W trybie czuwania naciśnij przycisk z ikoną głośnika (). Piktogram zmieni kolor z niebieskiego na czerwony, wskazując, że tryb Nocny/Wyciszenia jest włączony. Nie będzie słychać sygnału dźwiękowego, ale inne funkcje pozostaną aktywne. Aby wyłączyć, naciśnij ponownie ten sam przycisk.

Czy mogę podłączyć drugą jednostkę zewnętrzną?

Tak, system można rozszerzyć o drugą jednostkę zewnętrzną. Postępuj zgodnie ze schematem elektrycznym podłączenia. W trybie monitoringu użyj dedykowanego przycisku, aby przełączać się między kamerami. Jeśli druga jednostka nie jest podłączona, na krótko pojawi się czarny ekran.

Jak korzystać z funkcji interkomu między dwoma monitorami?

Upewnij się, że podłączone są dwie jednostki wewnętrzne. W trybie czuwania naciśnij przycisk Interkom (), aby wywołać drugi monitor. Druga jednostka dzwoni. Aby odpowiedzieć, naciśnij przycisk wywołanego terminala. Ponowne naciśnięcie kończy połączenie. Rozmowa trwa około 60 sekund.

Jak podłączyć opcjonalny rygiel elektryczny?

Rygiel musi być typu pamięciowego (zalecane: GEV 07680 lub 07697). Podłącz go do listwy zaciskowej jednostki zewnętrznej zgodnie ze schematem elektrycznym: styk suchy D/O i GATE. Aktywacja odbywa się za pomocą przycisku rygla na monitorze. Uwaga: napięcie wyjściowe wynosi 12 V DC / maks. 1 A.

Jak czyścić wideodomofon?

Użyj wilgotnej ściereczki (nie mokrej) do wycierania powierzchni. Nie używaj agresywnych środków czyszczących, rozpuszczalników ani ścierniw. Unikaj zarysowania soczewki kamery. Nie dopuść do przedostania się płynu do otworów.

Co zrobić w przypadku trwałej awarii?

Sprawdź tabelę rozwiązywania problemów w instrukcji: sprawdź zasilanie, połączenia, ustawienia głośności i jasności. Jeśli problem nie ustąpi, nie modyfikuj urządzenia samodzielnie (utrata gwarancji). Skontaktuj się ze specjalistą lub serwisem.

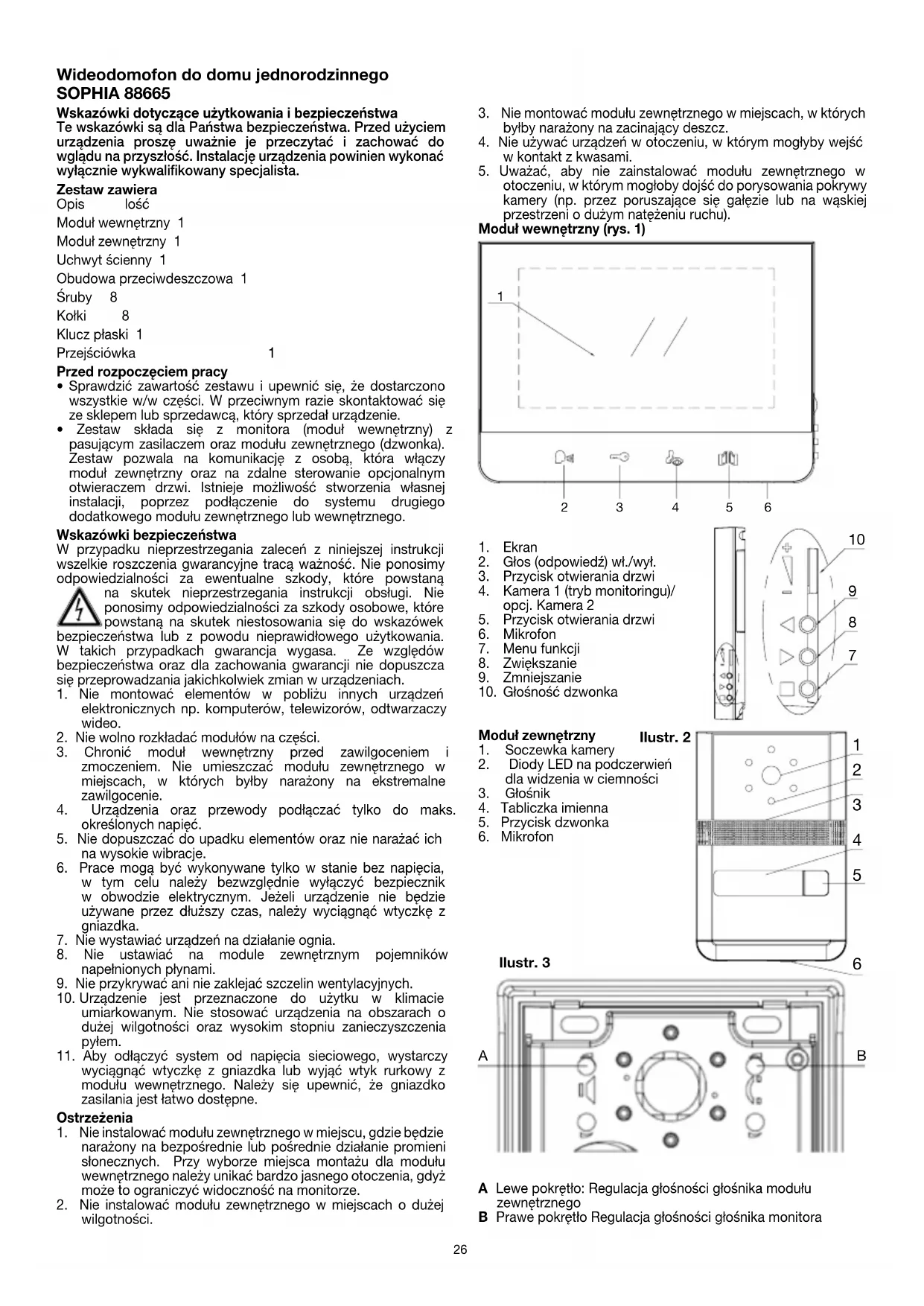

INSTRUKCJA OBSŁUGI Sophia 88665 GEV

Wideodomofon do domu jednorodzinnego SOPHIA 88665

Wskazówki dotyczące użytkowania i bezpieczeństwa

Te wskazówki są dla Państwa bezpieczeństwa. Przed użyciem urządzenia proszę uważnie je przeczytać i zachować do wglądu na przyszłość. Instalację urządzenia powinien wykonać wyłącznie wykwalifikowany specjalista.

Zestaw zawiera

Opis lość

Moduł wewnętrzny 1

Moduł zewnętrzny 1

Uchwyt ścienny 1

Obudowa przeciwdeszczowa 1

Śruby 8

Kołki 8

Klucz płaski 1

Przejściówka 1

Przed rozpoczęciem pracy

• Sprawdzić zawartość zestawu i upewnić się, że dostarczono wszystkie w/w części. W przeciwnym razie skontaktować się ze sklepem lub sprzedawcą, który sprzedaż urządzenie.
• Zestaw składa się z monitora (moduł wewnętrzny) z pasującym zasilaczem oraz modułu zewnętrznego (dzwonka). Zestaw pozwala na komunikację z osobą, która włączy moduł zewnętrzny oraz na zdalne sterowanie opcjonalnym otwieraczem drzwi. Istnieje możliwość stworzenia własnej instalacji, poprzez podłączenie do systemu drugiego dodatkowego modułu zewnętrznego lub wewnętrznego.

Wskazówki bezpieczeństwa

W przypadku nieprzestrzegania zaleceń z niniejszej instrukcji wszelkie roszczenia gwarancyjne tracą ważność. Nie ponosimy odpowiedzialności za ewentualne szkody, które powstaną

na skutek nieprzestrzegania instrukcji obsługi. Nie ponosimy odpowiedzialności za szkody osobowe, które powstaną na skutek niestosowania się do wskazówek

bezpieczeństwa lub z powodu nieprawidłowego użytkowania. W takich przypadkach gwarancja wygasa. Ze względów bezpieczeństwa oraz dla zachowania gwarancji nie dopuszcza się przeprowadzania jakichkolwiek zmian w urządzeniach.

1. Nie montować elementów w pobliżu innych urządzeń elektronicznych np. komputerów, telewizorów, odtwarzaczy wideo.
2. Nie wolno rozkładać modułów na części.
3. Chronić moduł wewnętrzny przed zawilgoceniem i zmoczeniem. Nie umieszczać modułu zewnętrznego w miejscach, w których byłby narażony na ekstremalne zawilgocenie.
4. Urządzenia oraz przewody podłączać tylko do maks. określonych napięć.
5. Nie dopuszczać do upadku elementów oraz nie narażać ich na wysokie wibracje.
6. Prace mogą być wykonywane tylko w stanie bez napięcia, w tym celu należy bez względunie wyłączyć bezpiecznik w obwodzie elektrycznym. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy wyciągnąć wtyczkę z gniazdka.
7. Nie wystawiać urządzeń na działanie ognia.
8. Nie ustawiać na module zewnętrznym pojemników napełnionych płynami.
9. Nie przykrywać ani nie zaklejać szczelin wentylacyjnych.
10. Urządzenie jest przeznaczone do użytku w klimacie umiarkowanym. Nie stosować urządzenia na obszarach o dużej wilgotności oraz wysokim stopniu zanieczyszczenia pylem.
11. Aby odłączyć system od napięcia sieciowego, wystarczy wyciągnąć wtyczkę z gniazdka lub wyjąć wtyk rurkowy z modułu wewnętrznego. Należy się upewnić, że gniazdko zasilania jest łatwo dostępne.

Ostrzeżenia

1. Nie instalować modułu zewnętrznego w miejscu, gdzie będzie narażony na bezpośrednie lub pośrednie działanie promieni słonecznych. Przy wyborze miejsca montażu dla modułu wewnętrznego należy unikać bardzo jasnego otoczenia, gdyż może to ograniczyć widoczność na monitorze.

2. Nie instalować modułu zewnętrznego w miejscach o dużej wilgotności.

(五) 2017年

1. Nie montować modułu zewnętrznego w miejscach, w których byłby narażony na zacinający deszcz.
2. Nie używać urządzeń w otoczeniu, w którym mogłyby wejść w kontakt z kwasami.
3. Uważać, aby nie zainstalować modułu zewnętrznego w otoczeniu, w którym mogłoby dojść do porysowania pokrywy kamery (np. przez poruszające się gałęzie lub na wąskiej przestrzeni o dużym natężeniu ruchu).

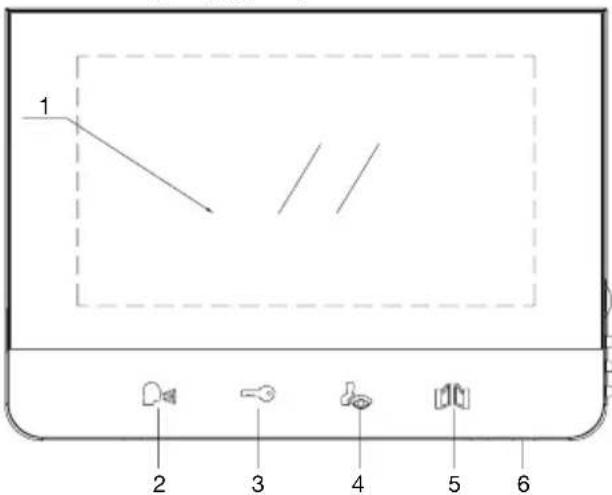

Moduł wewnętrzny (rys. 1)

1 2 3 4 5 6

1. Ekran
2. Głos (odpowiedź) wt./wył.
3. Przycisk otwierania drzwi
4. Kamera 1 (tryb monitoringu)/opcj. Kamera 2
5. Przycisk otwierania drzwi
6. Mikrofon
7. Menu funkcji
8. Zwiększanie
9. Zmniejszanie
10. Głośność dzwonka

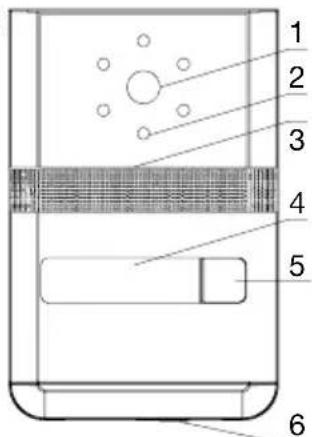

1. Soczewka kamery
2. Diody LED na podczerwień dla widzenia w ciemności
3. Głośnik
4. Tabliczka imienna
5. Przycisk dzwonka
6. Mikrofon

A Lewe pokrętło: Regulacja głośności głośnika modułu zewnętrznego
B Prawe pokrętło Regulacja głośności głośnika monitora

Instrukcja montażu

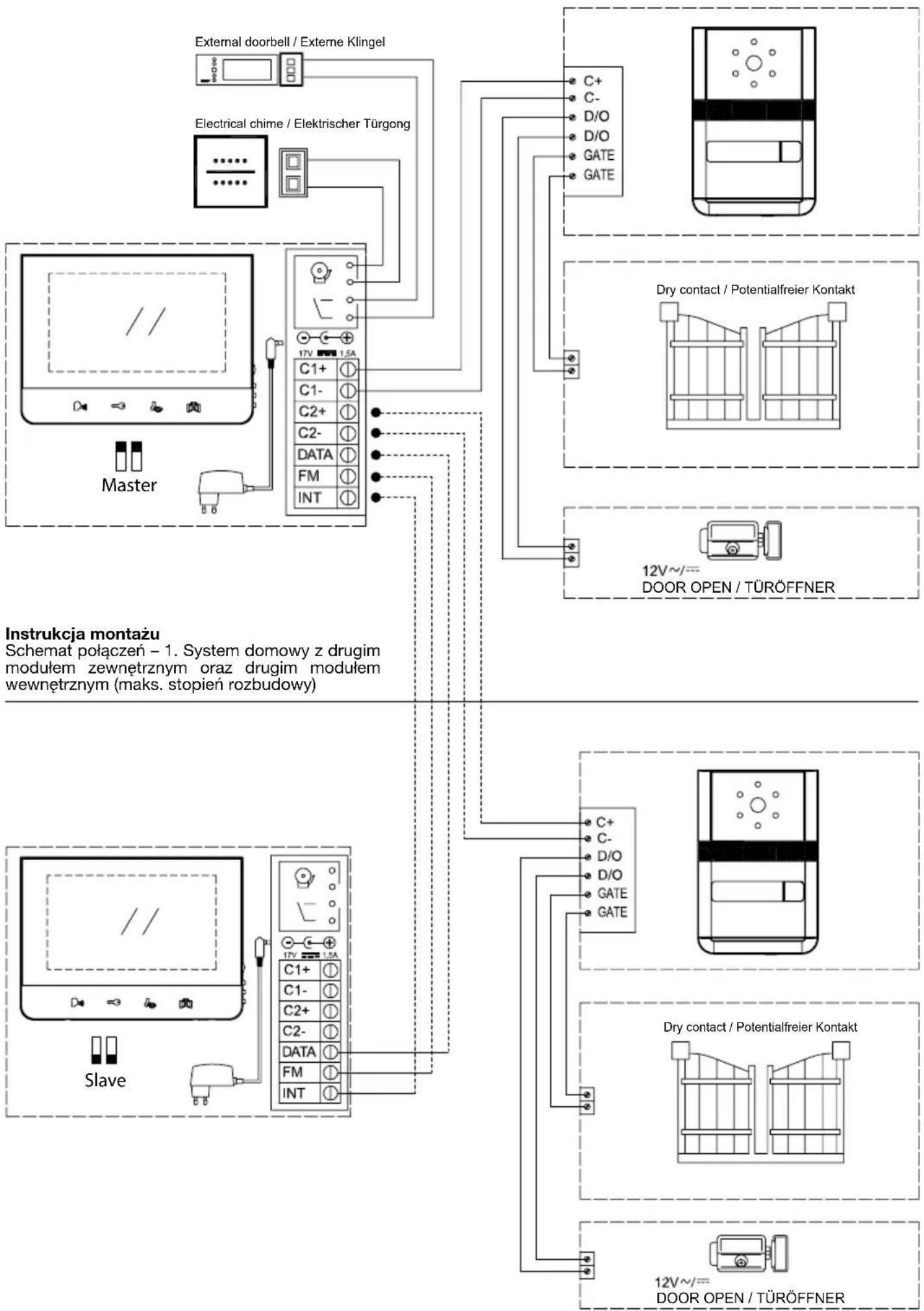

Schemat połączeń – 1. System domowy z jednym modułem zewnętrznym i jednym modułem wewnętrznym

Połączenie kablowe

1. Podłączyć moduł wewnętrzny i zewnętrzny zgodnie z opisem na schemacie połączeń.

2. Wprowadzić dokładnie kable w otwory – w razie potrzeby użyć odpowiedniego narzędzia. Uwazać, aby nigdy nie doszło do zetknięcia się dwóch niezaizolowanych przewodów.

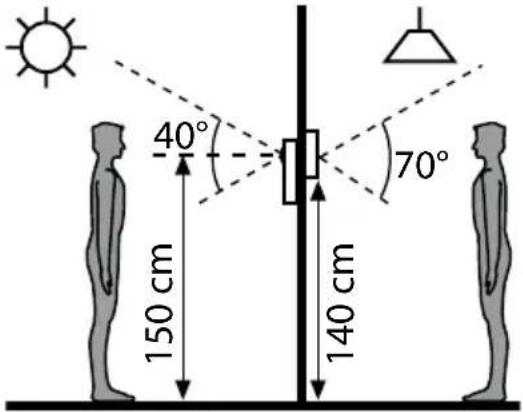

Wysokość montażu

Zalecamy wysokość montażu w przedziale 150–155 cm dla modułu zewnętrznego oraz 140–150 cm dla modułu wewnętrznego.

40° 70° 150 cm 140 cm

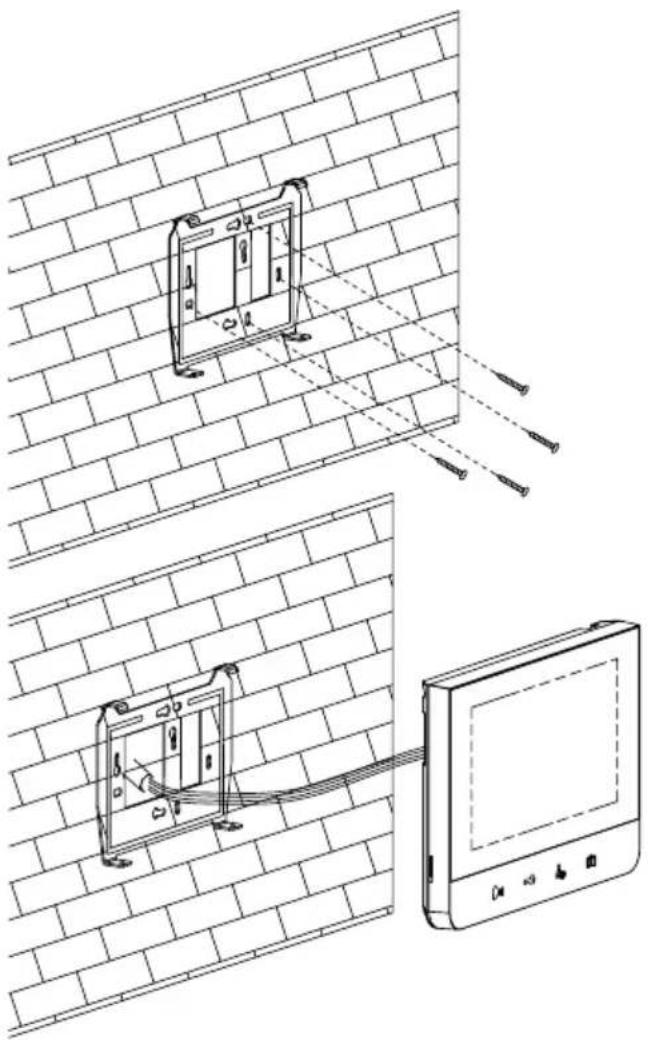

Instalacja modułu wewnętrznego

1. Znaleźć odpowiednie miejsce w pobliżu gniazdka elektrycznego. Zdjać uchwyt ścienny z monitora, odkręcając obie śruby na spodzie. Zamontować uchwyt ścienny modułu wewnętrznego w odpowiednim miejscu za pomocą czterech śrub i kołków dołączonych do zestawu.
2. Wcisnąć monitor w uchwyt ścienny.
3. Zamocować uchwyt ścienny wraz z modułem wewnętrznym, przykręcając z powrotem obie śruby na spodzie.
   Zasilanie można podłączyć dopiero wtedy, gdy zostaną już podpięte wszystkie przewody modułu zewnętrznego i wewnętrznego. Należy się upewnić, że wszystkie złącza są przyporządkowane do odpowiednich biegunów!

Instalacja/ustawianie modułu zewnętrznego

Dwa ustawienia można wykonać wewnątrz modułu zewnętrznego. U góry po lewej stronie można wyregulować głośność głośnika modułu zewnętrznego (rys. 3A), a u góry po prawej stronie – głośność głośnika modułu wewnętrznego (rys. 3B).

Do zmiany ustawień należy użyć, np. śrubokręta, i przekręcić pokrętła, nieużywając siły.

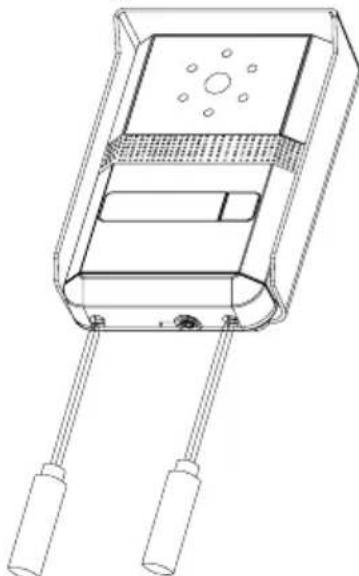

Opisywanie tabliczki imiennej

1. Zdjąć pokrywę przednią za pomocą śrubokręta (rys. A/B).
2. Używając odpowiedniego narzędzia, usunąć mocowanie tabliczki imiennej (rys. C/D).
3. Tabliczka imienna jest teraz dostępna (rys. E). Opisać tabliczkę imienna (rys. E).
4. Wykonać poszczególne etapy w odwrotnej kolejności, aby z powrotem zamocować tabliczkę imienną i zamknąć obudowę.

A

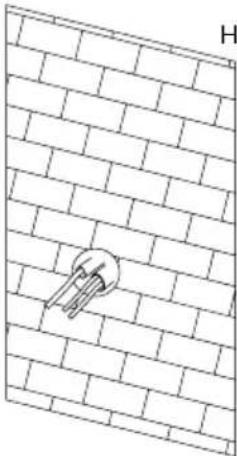

Montaż na ścianie modułu zewnętrznego

1 Zamontować moduł zewnętrzny za pomocą czterech śrub i czterech kołków w przewidzianym do tego celu miejscu (rys. H/I).
2 Zdjąć przednią obudowę modułu zewnętrznego, odkręcając śruby znajdujące się na spodzie (rys. J/K).

Uważać, aby nie wkręcić śrub w otwór mikrofonu! Podczas montażu uważać, aby kamera o żadnej porze dnia nie była skierowana bezpośrednio w słońce lub na powierzchnie odbijające światło.

Połączenie kablowe modułu zewnętrznego

Połączyć moduł(y) wewnętrzny(e) i zewnętrzny(e) oraz ewentualnie opcjonalny otwieracz drzwi zgodnie ze schematem połączeń. Włożyć przewody do złączy, uważając, aby niezaizolowane końcówki kabla nie dotykały się, nawet po podłączeniu!

(Opcjonalna) instalacja otwieracza drzwi

Ten system wideodomofonu oferuje możliwość sterowania otwieraczem drzwi. Dzięki niemu można zdalnie otworzyć drzwi, naciskając przycisk. (Połączenie kabli – patrz schemat połączenia).

Uwaga: Istotne jest, aby elektryczny mechanizm otwierania drzwi był wyposażony w funkcję Memory. Polecamy wybrać mechanizm otwierania drzwi o nr zam. GEV 07680 lub GEV 07697.

(Opcjonalna) instalacja zasilacza na szynę DIN zamiast zasilacza gniazdkowego

W przypadku gdy w pobliżu modułu zewnętrznego nie ma dostępu do gniazdka elektrycznego, istnieje możliwość podłączenia systemu do napięcia za pomocą zasilacza na szynę DIN (brak w zestawie/ dostępny osobno). Nr zam. GEV 08834402. Aby połączyć zasilacz na szynę DIN, należy postępować zgodnie z instrukcjami dołączonymi do artykułu.

(Opcjonalna) instalacja dzwonka na piętro oraz elektrycznego gongu drzwiowego

Istnieje możliwość zainstalowania obu wymienionych urządzeń razem lub oddzielnie. Opcja dzwonka na piętro umożliwia instalację dodatkowego przycisku dzwonka w wybranym miejscu, np. przy tylnych drzwiach wejściowych itp. Możliwość podłączenia dodatkowego elektrycznego gongu drzwiowego pozwala z kolei na zainstalowanie generatora dźwięku w kolejnym dowolnie wybranym miejscu w przypadku, gdy sygnały wydawane przez moduł wewnętrzny są zbyt ciche lub odległość od preferowanej lokalizacji (np. ogrodu, piwnicy) jest zbyt duża.

Konfiguracja urządzenia

Można dostosować jasność, kontrast i odwzorowanie kolorów monitora. Przy włączonym monitorze nacisnąć przycisk Menu (rys. 1/punkt 7) w prawym rogu modułu wewnętrznego.

Po każdym naciśnięciu przez cały czas wyświetlają się podmenu. Wprowadzić ustawienia w wybranym podmenu, naciskając przyciski w góre/w dół. Aby potwierdzić wprowadzone ustawienia, nacisnąć ponownie przycisk Menu. Zachować ostrożność, podczas naciskania przycisków czujnika.

Instrukcje obsługi

1. Połączenie przychodzące

Po naciśnięciu przycisku dzwonka na module zewnętrznym, moduł wewnętrzny sygnalizuje połączenie przychodzące, a monitor włącza się. Po zidentyfikowaniu osoby, która zadzwoniła, oraz w razie chęci porozmawiania z nią, należy nacisnąć przycisk. Monitor pozostaje włączony przez ok. 60 s, a następnie automatycznie przechodzi w tryb czuwania. Aby z powrotem aktywować monitor i ewentualnie kontynuować rozmowę, nacisnąć przycisk, a następnie przycisk.

1. Funkcja monitoringu

a) Nacisnąć przyciskł, aby aktywować kamerę na module zewnętrznym.
b) W przypadku gdy podłączony jest drugi moduł zewnętrzny, należy użyć przycisku do przechodzenia między obiema kamerami.

Jeżeli drugi moduł zewnętrzny nie jest podłączony, a dojdzie do omyłkowego wciśnięcia tego przycisku w trybie monitoringu, to pojawi się czarny ekran oraz sygnał ostrzegawczy. Po ok. 1 s wyświetli się z powrotem obraz z podłączonej kamery.

1. Czas czuwania

a) Czas rozmowy: Ok. 30 s Obraz wyłącza się automatycznie w przypadku braku reakcji na połączenie.
b) Czas połączenia: Ok. 60 s, jeżeli połączenie przychodzące zostanie odebrane. Po tym czasie monitor wyłącza się automatycznie.
c) Czas pracy monitora (tryb monitoringu): Ok. 30 s po aktywowaniu modułu zewnętrznego przez moduł wewnętrzny. Po tym czasie system przełącza się z powrotem na tryb czuwania.

1. Funkcja interkom (w przypadku pracy z dwoma modułami wewnętrznymi): Można nawiązać połączenie głosowe między dwoma modułami wewnętrznymi,

naciskając przycisk na jednym z modułów wewnętrznych, znajdujących się w trybie czuwania. To spowoduje, że na drugim module wewnętrznym zadzwoni dzwonek. Połączenie można odebrać poprzez naciśniecie przycisku na terminalu, do którego kierowane jest połączenie. Aby zakończyć połączenie, wystarczy ponownie nacisnąć przycisk . Czas trwania połączenia wynosi ok 60 s. Po jego upływie moduł przełącza się z powrotem w tryb czuwania.

1. Aktywowanie opcjonalnego otwieracza drzwi. Przycisk №żeli w systemie podłączono mechanizm otwierania drzwi, należy nacisnąć przycisk⁰, aby go aktywować. Ta funkcja może być używana tylko wtedy, gdy działa monitor. To normalne, że monitor zaraz po uruchomieniu przełącza się w tryb czuwania.

Ważne: Istotne jest, aby zastosowany otwieracz drzwi był wyposażony w funkcję Memory.

1. Aktywowanie opcjonalnego otwieracza drzwi. Przycisk Podłączyć złącze otwieracza drzwi bezpośrednio od modułu zewnętrznego do np. mechanizmu otwierania drzwi. Jest to styk bezpotencjałowy. Nacisnąć, aby aktywować mechanizm otwierania drzwi.

2. Melodie

Aby wybrać melodię lub ją zmienić, należy nacisnąć przycisk w trybie czuwania. Spowoduje to odegranie aktualnej melodii. Nacisnąć szybko przycisk, aby odsłuchać/wybrać jedną spośród dostępnych melodii. Do wyboru są cztery melodie. Aby potwierdzić wybór, nacisnąć przycisk.

1. Tryb nocny/ wt./wył dźwięku

Nacisnąć przycisk na module wewnętrznym w trybie czuwania. Następuje zmiana koloru piktogramu z niebieskiego na czerwony. Urządzenie znajduje się w trybie nocnym/ wyciszonym. Sygnalizacja dźwiękowa jest wyłączona, pomimo że pozostałe funkcje są dostępne bez ograniczeń. Aby wyjść z trybu nocnego, wystarczy ponownie nacisnąć przycisk, a piktogram z powrotem zmieni kolor z czerwonego na niebieski.

Rozbudowa/ konfiguracja systemu

System można rozbudować na różnych poziomach, np. poprzez podłączenie kolejnych modułów wewnętrznych i/lub zewnętrznych. Podłączenie należy przeprowadzać zgodnie z instrukcjami na schemacie połączeń. W razie potrzeby zastosować wymagane ustawienia zworki.

Konserwacja i utrzymywanie

• Nie korzystać z urządzeń w przypadku przekroczenia górnej i dolnej granicy podanych wartości (np. w odniesieniu do temperatury).
• Wpływy temperatury mogą prowadzić do zakłócenia działania lub uszkodzeń.
• Nie dopuszczać do upadku elementów, ani nie narażać ich na uderzenia.
• Nie stosować do czyszczenia silnych środków czyszczących. Przetarcie od czasu do czasu zwilżoną szmatką w zupełnie wystarcza.

Wskazówki dotyczące recyklingu

Nie wolno wyrzucać urządzenia razem z niesortowanymi odpadami komunalnymi. Zgodnie z obowiązującymi przepisami właściciele starych urządzeń są zobowiązani do ich właściwej utylizacji. Odpowiednie informacje można uzyskać w urzędzie miasta lub gminy.

Często zadawane pytania – informacje praktyczne

Problem	Możliwe rozwiązanie
Brak prądu (brak obrazu na monitorze)	• Czy zasilanie zostało poprawnie podłączone?
Zasilanie jest podłączone, ale mimo to nie ma obrazu na monitorze	• Czy kabel między modułem zewnętrznym a wewnętrznym został poprawnie podłączony?• Czy przyporządkowanie przewodów do biegunów między modułem ze-wnętrznym a wewnętrznym jest prawidłowe?
Za ciemny obraz • Zmienić ustawienia jasności
Dźwięk dzwonka za cichy/ niesłyszalny	• Sprawdzić, czy aktywowano tryb nocny
Za mała głośność dźwięku odsłuchiwane-gno w module zewnętrznym	• Rys. 3A lewe pokrętło. Zwiększyć głośność głośnika
Za mała głośność dźwięku odsłuchiwane-gno w module wewnętrznym	• 3B prawe pokrętło. Zwiększyć głośność głośnika

Dane techniczne

Moduł wewnętrzny Charakterystyka

Wymiary	szer.	200 mm x wys. 145 mm x gł. 23 mm
Waga 0,5 kg
Moc wyjściowa DC 17 V (przez adapter sieciowy)
Pobór mocy tryb czuwania maks.: 2 W, tryb pracy: maks. 14 W
Dźwięki dzwonka 4
Maks. odległość oraz okablowanie od modułu wewnętrznego do zewnętrznego, 50 m: przewód 1,0 mm ^2 , 100 m:przewód 1,5 mm ^2 ,
Średnica kabla moduł wewnętrzny A do B 20 m: Przewód 1,5 mm ^2 , otwieracz drzwiowy 20 m:przewód 1,5 mm ^2
Wyświetlacz 7-calowy ekran panoramiczny LCD (z podświetleniem LED)
Rozdzielczość 1440 H x 234 V
Dopuszczalna temp. robocza	0 ~ 40°

Moduł zewnętrzny	Charakterystyka
Wymiary	szer. 95 mm x wys. 140 mm x gł. 43 mm
Waga 0,5 kg (z obudową przeciwdeszczową)
Napięcie wejściowe	DC 12 V przez moduł wewnętrzny
Pobór mocy maks. 3 W
Materiał obudowy	stop cynku
Matryca światloczuła	Kamera 1/3" Colour Sony Super HAD CCD
Wyjście wideo	Kompozytowy sygnał wideo 1 Vp-p przy 75 Ω
Piksele	290 000 pikseli
Oświetlenie	Dioda LED na podczerwień
Kąt widzenia	po przekątnej 90 stopni, poziomo 57,8 stopni, pionowo 48,6 stopni
Elektryczne złącze otwieracza drzwi	DC 12 V/ maks. 1 A
Sposób montażu	montaż na ścianie
Dopuszczalna temperatura otoczenia	-10°C ~ 50°C

GEV

GEV GmbH

Heidehofweg 16

25499 Tangstedt

Germany

www.gev.de

[e-mail]

Service-Hotline: [phone]

WhatsApp: [phone]
