Marke	Electrolux
Modell	KODDP76K
Produkttyp	Einbau-Elektrobackofen
Volumen	72 L
Energieeffizienzklasse	A+
Energieeffizienzindex	81,2
Energieverbrauch (Ober-/Unterhitze)	0,93 kWh/Zyklus
Energieverbrauch (Heißluft)	0,69 kWh/Zyklus
Gerätemaße (H x B x T)	589 mm x 595 mm x 569 mm
Einbaumaße (H x B x T)	580-600 mm x 560 mm x 548 mm
Tiefe bei geöffneter Tür	1022 mm
Nettogewicht	31,9 kg
Stromversorgung	230 V, 50 Hz, einphasig
Gesamtleistung (max)	3680 W
Länge des Netzkabels	150 cm
Steuerungsart	Versenkbare Knebel und Touch-Tasten
Display	Bildschirm mit Uhrfunktionen
Gararten	Heißluft, Ober-/Unterhitze, SteamBake, Pizza, Bodengar, Tiefkühlgerichte, Feuchte Umluft, Grill, Turbo-Grill
Spezialfunktionen	Assistent mit automatischer Gewichtserkennung, Schnellaufheizung, Automatische Abschaltung, Kindersicherung, Timer, Startzeitvorwahl
Reinigung	Pyrolyse (3 Stufen: leicht 1h, normal 1h30, intensiv 2h30)
Mitgeliefertes Zubehör	Metallgitter, Backblech, Bräter, Teleskopauszüge
Innenbeleuchtung	Halogenlampe 300 °C
Anzahl der Einschubebenen	5
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - KODDP76K ELECTROLUX

Wie stelle ich die Uhrzeit am Electrolux-Kochfeld KODDP76K ein?

Rufen Sie das Menü auf, indem Sie die Menütaste drücken, und wählen Sie dann Einstellungen > Aktuelle Uhrzeit. Verwenden Sie die Tasten, um die Uhrzeit einzustellen, und bestätigen Sie mit OK.

Welche Gararten sind verfügbar?

Der Backofen bietet mehrere Modi: Heißluft, Ober-/Unterhitze, SteamBake (Dampf), Pizzafunktion, Bodengar, Tiefkühlgerichte, Feuchte Umluft, Grill und Turbo-Grill.

Wie verwende ich die Pyrolyse-Reinigung?

Entfernen Sie sämtliches Zubehör und reinigen Sie den Boden und die Innenscheibe. Öffnen Sie das Menü Reinigung, wählen Sie die Dauer (C1 leicht 1h, C2 normal 1h30, C3 intensiv 2h30) und drücken Sie OK zum Starten. Die Tür wird während des Zyklus automatisch verriegelt.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie, ob der Backofen richtig angeschlossen ist, die Tür fest verschlossen ist, die automatische Abschaltung nicht aktiviert ist und die Sicherung nicht ausgelöst hat. Stellen Sie sicher, dass die Kindersicherung deaktiviert ist.

Wie wechsle ich die Backofenlampe?

Schalten Sie den Backofen aus und ziehen Sie den Netzstecker. Legen Sie ein Tuch auf den Boden. Drehen Sie den Glasdiffusor, um ihn zu entfernen. Ersetzen Sie die Lampe durch eine Halogenlampe mit 300 °C Beständigkeit. Setzen Sie den Diffusor wieder ein.

Wie baue ich die Tür zum Reinigen aus?

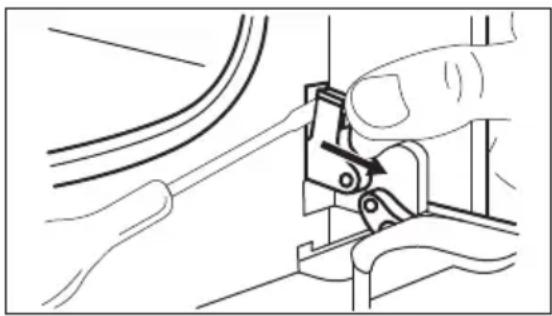

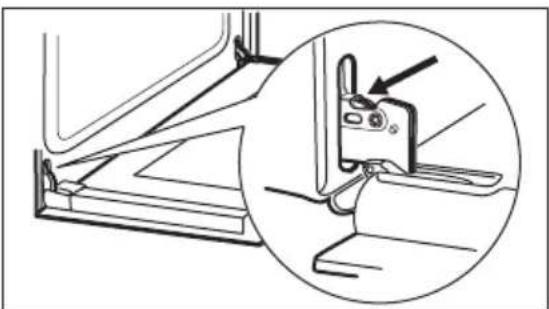

Öffnen Sie die Tür, heben Sie die Hebel der Scharniere mit einem Schraubendreher an und schließen Sie die Tür halb. Heben Sie die Tür an und ziehen Sie sie nach vorne. Entfernen Sie die Verkleidung und die Glasscheiben. Reinigen Sie sie mit Seifenwasser und bauen Sie alles in umgekehrter Reihenfolge wieder zusammen.

Der Backofen zeigt den Fehlercode 'Err F102' an, was tun?

Dieser Code weist auf ein Problem mit der Türverriegelung hin. Stellen Sie sicher, dass die Tür fest geschlossen und die Verriegelung nicht beschädigt ist. Falls das Problem bestehen bleibt, starten Sie den Backofen über die Sicherung neu. Wenden Sie sich bei Bedarf an den Kundendienst.

Wie verwende ich die Assistenzfunktion?

Gehen Sie zu Menü > Back-Assistent. Wählen Sie das Gericht (Rindfleisch, Geflügel, Kuchen usw.) und folgen Sie den Angaben zu Gewicht und Ebene. Der Backofen stellt Temperatur und Dauer automatisch ein. Bestätigen Sie und legen Sie die Speisen ein.

Welches Zubehör wird mit dem Backofen mitgeliefert?

Der Backofen wird mit einem Metallgitter, einem Backblech, einem Bräter und Teleskopauszügen geliefert, um das Einschieben des Zubehörs zu erleichtern.

Wie kann ich mit diesem Backofen Energie sparen?

Verwenden Sie die Funktion Feuchte Umluft, die den Verbrauch reduziert. Heizen Sie nicht unnötig vor, nutzen Sie die Restwärme, schalten Sie die Beleuchtung aus und schließen Sie die Tür gut. Metallgeschirr verbessert die Effizienz.

BEDIENUNGSANLEITUNG KODDP76K ELECTROLUX

EN Oven User Manual 2
FR Four Notice d'utilisation 40
DE Backofen Benutzerinformation 80
IT Forno Istruzioni per l'uso 120
ES Horno Manual de instrucciones 159

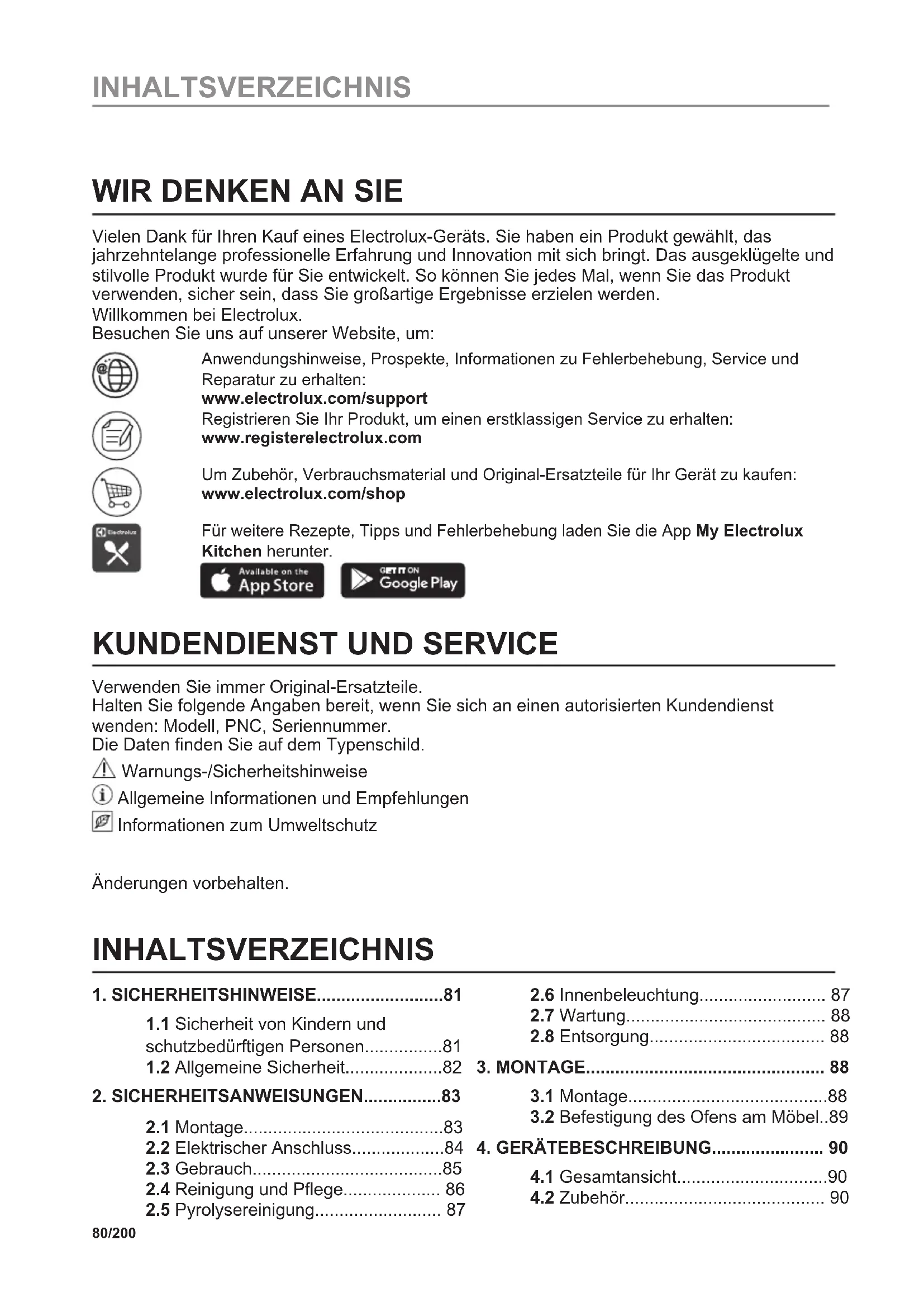

Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und

Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

Für weitere Rezepte, Tipps und Fehlerbehebung laden Sie die App My Electrolux Kitchen herunter.

Available on the

App Store

GET IT ON

Google Play

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE......81

1.1 Sicherheit von Kindern und schutzbedürftigen Personen......81

1.2 Allgemeine Sicherheit......82

2. SICHERHEITSANWEISUNGEN......83

2.1 Montage....83

2.2 Elektrischer Anschluss......84

2.3 Gebrauch....85

2.4 Reinigung und Pflege.... 86

2.5 Pyrolysereinigung.... 87

2.6 Innenbeleuchtung.... 87
2.7 Wartung.... 88
2.8 Entsorgung.... 88

3. MONTAGE...... 88

3.1 Montage....88
3.2 Befestigung des Ofens am Möbel..89

4. GERÄTEBESCHREIBUNG...... 90

4.1 Gesamtansicht....90
4.2 Zubehör.... 90

5. EIN- UND AUSSCHALTEN DES BACKOFENS....90

5.1 Versenkbare Knöpfe....90
5.2 Bedienfeld....91

6. VOR DER ERSTEN VERWENDUNG...... 92

6.1 Erste Reinigung.... 92
6.2 Erstes Vorheizen.... 92

7. TÄGLICHER GEBRAUCH....92

7.1 Einstellung: Ofenfunktionen......93
7.2 Ofenfunktionen.... 93
7.3 Hinweise zu: Feuchte Umluft.....95
7.4 Einstellung: Koch-Assistent...... 95
7.5 Koch-Assistent....96

8. UHRFUNKTIONEN.... 101

8.1 Uhrfunktionen.... 101
8.2 Einstellung: Uhrfunktionen......101

9. VERWENDUNG: ZUBEHÖR...... 103

9.1 Einsetzen des Zubehörs......103

10. ZUSATZFUNKTIONEN....104

10.1 Verriegelung.... 104
10.2 Automatische Abschaltung...... 104
10.3 Kühlgebläse....105

11. TIPPS UND HINWEISE....105

11.1 Feuchte Umluft.... 105

11.2 Feuchte Umluft - Empfohlenes Zubehör...... 107
11.3 Gartabellen für Prüfinstitute.....107

12. REINIGUNG UND PFLEGE....109

12.1 Hinweise zur Reinigung......109
12.2 Reinigung: Garraumvertiefung...110
12.3 Entfernen: Einhängegitter .....110
12.4 Benutzung: Pyrolytische Reinigung.... 111
12.5 Erinnerungsfunktion Reinigen....112
12.6 Aus- und Einbau der: Tür......112
12.7 Austausch: Lampe......114

13. FEHLERSUCHE....115

13.1 Was zu tun ist, wenn .....115
13.2 Servicedaten....116

14. ENERGIEEFFIZIENZ.... 117

14.1 Produktinformationen und Produktinformationsblatt*......117
14.2 Energiesparen.... 117

15. MENÜSTRUKTUR.... 118

15.1 Menü....118

16. UMWELTTIPPS.... 119

1. ⚠SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem

Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

- Dieses Gerät ist nur zum Kochen bestimmt.

- Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.

- Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.

- Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.

• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr zu herauszunehmen oder zu verstauen.
• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.
• Entfernen Sie vor der pyrolytischen Reinigung alle Zubehörteile und übermäßige Ansammlungen/Ablagerungen aus dem Garraum.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Ziehen Sie das Gerät nicht am Griff.
- Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
- Überprüfen Sie vor der Montage des Gerätes, ob sich die Ofentür ohne Kraftanwendung öffnen lässt.
- Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbaumöbels (Mindesthöhe des Schranks unter der Arbeitsplatte)	580 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevorderseite 589 mm
Höhe der Geräterückseite 571 mm
Breite der Gerätevorderseite 595 mm
Breite der Geräterückseite 559 mm
Gerätetiefe 569 mm
Geräteeinbautiefe 548 mm
Tiefe bei geöffneter Tür 1022 mm
Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten	560x20 mm
Länge des Netzanschlusskabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite	1500 mm
Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Schließen Sie die Gerätetür ganz, bevor Sie den Netzstecker in die Steckdose stecken.
• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Sie können auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt ( mm^2 )
maximal 1380 3 x 0.75
maximal 2300 3 x 1
maximal 3680 3 x 1.5

Das Erdkabel (grün/gelb) muss 2 cm länger sein als die Phasen- und Nullleiter (blaue und braune Kabel).

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

- Nehmen Sie keine technischen Änderungen am Gerät vor.

• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

- Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:

– Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
– Legen Sie keine Alufolie direkt auf den Boden des Garraums.
- Füllen Sie kein Wasser in das heiße Gerät.
– Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.
– Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.
• Kochen Sie immer bei geschlossener Gerätetür.
• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Pyrolysereinigung

WARNUNG!

Im Pyrolyse-Modus besteht Verletzungs- und Brandgefahr und es können chemische Emissionen (Dämpfe) austreten.

- Entfernen Sie vor der pyrolytischen Selbstreinigung und vor der Erstinbetriebnahme Folgendes aus dem Ofeninnenraum:

– Alle größeren Lebensmittelrückstände, Öl- und Fettablagerungen.
– Alle zum Gerät dazugehörigen herausnehmbaren Teile (Bleche, Einhängegitter) sowie Töpfe, Pfannen, Bleche und Utensilien mit Antihaftbeschichtung usw.

• Lesen Sie die Anleitung zur Pyrolyse sorgfältig durch.
• Halten Sie Kinder während der Pyrolyse vom Gerät fern. Das Gerät wird sehr heiß, und aus den vorderen Kühlungsöffnungen tritt heiße Luft aus.
• Die pyrolytische Reinigung erfolgt bei sehr hoher Temperatur und kann Dämpfe von Lebensmittelrückständen und Gerätematerialen freisetzen. Beachten Sie unbedingt Folgendes:

– Sorgen Sie während und nach der Pyrolyse für eine gute Belüftung.

- Sorgen Sie während und nach dem ersten Gebrauch mit der Höchsttemperatur für eine gute Belüftung.

• Einige Vögel und Reptilien können im Gegensatz zu den Menschen sehr empfindlich auf die während des Reinigungsvorgangs freigesetzten Dämpfe von Pyrolyse-Backöfen reagieren.
  – Bringen Sie Tiere (besonders Vögel) für die Zeit während und nach der Pyrolyse und nach der ersten Anwendung der Höchsttemperatur in einen gut belüfteten Bereich.
• Kleine Tiere reagieren auch während des laufenden Reinigungsprogramms empfindlich auf die lokalen Temperaturschwankungen in der Nähe von Pyrolyse-Backöfen.
• Antihaftbeschichtungen auf Töpfen, Pfannen, Blechen und Kochutensilien usw. können durch die hohen Temperaturen während der pyrolytischen Reinigung beschädigt werden und geringfügige Mengen an gesundheitsschädlichen Dämpfen freisetzen.
  • Die von den Pyrolyse-Backöfen/Speiseresten freigesetzten Dämpfe sind ungefährlich für Menschen, einschließlich Kinder und Personen mit Gesundheitsbeschwerden.

2.6 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.7 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
  • Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

31 42 5 6 7 8 9 10

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Display
4 Einstellknopf
5 Heizelement
6 Lampe
7 Ventilator
8 Garraumvertiefung
9 Einschubschienen, herausnehmbar
10 Einschubebenen

4.2 Zubehör

• Kombirost
Für Kochgeschirr, Kuchenformen, Braten.

- Backblech

Für Kuchen und Plätzchen.

- Brat- und Fettpfanne

Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

- Teleskopschienen

Mit den Teleskopschienen können Sie die Einhängegitter leichter einsetzen und entfernen.

5. EIN- UND AUSSCHALTEN DES BACKOFENS

5.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.

5.2 Bedienfeld

Sensorfelder des Bedienfelds Drücken Sie						Drehen Sie den Knopf
Kurzzeitwecker	[25A6] Schnell-aufheizung	Back-ofen-be-leuchtung	Verriegelung	OK
Wählen Sie eine Ofenfunktion, um den Backofen einzuschalten.
Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um den Backofen auszuschalten.

12:34

Display-Anzeigen
[BATX]Verriege-lung	[6WVA]Koch-Assistent	[ZAH3]Reinigung	Einstellungen	Schnellaufheizung
Timer-An-zeigen:		STOP

Fortschrittsbalken - für Temperatur oder Zeit.
Dampfgaranzeige

6. VOR DER ERSTEN VERWENDUNG

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Erste Reinigung

Reinigen Sie den leeren Backofen vor der ersten Inbetriebnahme und stellen Sie die Uhrzeit ein:
			00:00Stellen Sie die Zeit ein. Drücken Sie OK.

6.2 Erstes Vorheizen

Heizen Sie den leeren Ofen vor der ersten Inbetriebnahme vor.
Schritt 1	Nehmen Sie die Zubehörteile und die herausnehmbaren Einhängegitter aus dem Ofen.
Schritt 2	Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 1 Stunde lang eingeschaltet.
Schritt 3	Stellen Sie die Höchsttemperatur für folgende Funktion ein: Lassen Sie den Ofen 15 Min. lang eingeschaltet.
i Der Ofen kann während des Vorheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

7. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

7.1 Einstellung: Ofenfunktionen

Beginnen Sie mit dem Kochen
Schritt 1 Schritt 2
☐	°C
Stellen Sie eine Backofenfunktion ein. Stellen Sie die Temperatur ein.

Garen mit Dampf
Vergewissern Sie sich, dass der Ofen abgekühlt ist.
Schritt 1 Schritt 2 Schritt 3 Schritt 4
			Heizen Sie den leeren Backofen 10 Minuten vor, um Feuchtigkeit zu erzeugen.Stellen Sie die Speise in den Backofen.
Füllen Sie die Garraumvertiefung mit Leitungswasser.	Stellen Sie die Dampfheizfunktion ein.	Stellen Sie die Temperatur ein.
i Die maximale Kapazität der Garraumvertiefung beträgt 250 ml. Füllen Sie die Garraumvertiefung nicht wieder auf, während der Garvorgang läuft oder der Backofen heiß ist.

Wenn das Dampfgaren beendet ist:
Schritt 1 Schritt 2 Schritt 3
Drehen Sie den Knopf für die Ofenfunktionen in die Aus-Position, um den Backofen auszuschalten.	Öffnen Sie die Tür vorsichtig. Freigesetzte Feuchtigkeit kann Verbrennungen verursachen.	Vergewissern Sie sich, dass der Ofen abgekühlt ist. Entfernen Sie das restliche Wasser aus der Garraumvertiefung.

7.2 Ofenfunktionen

Standard-Ofenfunktionen

Ofenfunktion Gerät
Heißluft	Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Stellen Sie eine 20 - 40 °C niedrigere Backofentemperatur als bei Ober-/Unterhitze ein.
Ober-/Unterhitze	Zum Backen und Braten von Speisen auf einer Einschubebene.
SteamBake	Zum Hinzufügen von Feuchtigkeit beim Garen. Für die richtige Farbe und knusprige Kruste beim Backen. Für saftigere Speisen beim Aufwärmen. Zum Einkochen von Früchten und Gemüse.
Pizzastufe	Zum Backen von Pizza. Für ein intensives Überbacken und einen knuspri-gen Boden.
Unterhitze	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
Tiefkühlgerichte	Lässt Fertiggerichte (z. B. Pommes frites, Kroketten oder Frühlingsrollen) schön knusprig werden.
Feuchte Umluft	Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Es wird die Restwärme genutzt. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.
Grill	Zum Grillen dünner Lebensmittel und zum Toasten von Brot.
Heißluftgrillen	Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf ei-ner Ebene. Zum Gratinieren und Überbacken.
Menü	Aufrufen des Menüs: Koch-Assistent, Reinigung, Einstellungen.

7.3 Hinweise zu: Feuchte Umluft

Diese Funktion wurde zur Bestimmung der Energieeffizienzklasse und den Anforderungen an die umweltgerechte Gestaltung EU 65/2014 und EU 66/2014 verwendet. Tests nach EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch nach 30 Sekunden aus.

Näheres zum Garen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft. Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

7.4 Einstellung: Koch-Assistent

Jedes Gericht in diesem Untermenü hat eine empfohlene Funktion und Temperatur. Sie können die Zeit und Temperatur während des Garvorgangs einstellen.

Einige der Speisen können Sie auch mit der folgenden Funktion zubereiten:

• Gewichtsautomatik

Geben Sie das Ge- richt in den Backofen. Bestätigen Sie die Einstellung.

7.5 Koch-Assistent

Legende
	Gewichtsautomatik verfügbar.
	Die Wassermenge für die Dampffunktion.
	Heizen Sie den Backofen vor, bevor Sie mit dem Kochen beginnen.
	Einschubebene.

Wenn die Funktion beendet ist, prüfen Sie, ob das Gericht fertig ist.

Speise Gewicht Einschubebene / Zubehör Dauer
Rindfleisch
P1 Roastbeef, blutig		1 - 1,5 kg; 4 - 5 cm dicke Stücke	2; BackblechBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein.	40 Min.
P2 Roastbeef, ro-sa				50 Min.
P3 Roastbeef, durch				60 Min.
P4 Steak, rosa 180 - 220 g pro Stück; 3 cm dicke Scheiben			3; Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein.	15 Min.
P5 Rinderbraten/ geschmort (Prime Rib, obere runde, dicke Flanke)		1,5 - 2 kg	2; Bräter auf KombirostBraten Sie das Fleisch einige Minuten in einer heißen Pfanne. Flüssigkeit hinzugeben. Setzen Sie es in den Backofen ein.	120 Min.
P6 Roastbeef, blutig (Nieder-temperatur-Garen)		1 - 1,5 kg; 4 - 5 cm dicke Stücke	2; BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein.	75 Min.
P7 Roastbeef, rosa (Niedertemperatur-Garen)				85 Min.
P8 Roastbeef, durch (Nieder-temperatur-Garen)				130 Min.
P9 Filet, blutig (Niedertemperatur-Garen)		0,5 - 1,5 kg; 5 - 6 cm dicke Stücke	2; BackblechVerwenden Sie Ihre Lieblingsgewürze oder einfach Salz und frisch gemahlenen Pfeffer. Braten Sie das Fleisch einige Minuten in einer heißen Pfanne. Setzen Sie es in den Backofen ein.	75 Min.
P10 Filet, rosa (Niedertemperatur-Garen)				90 Min.
P11 Filet, fertig (Niedertemperatur-Garen)				120 Min.
Kalb
P12 Kalbsbraten (z. B. Schulter)		0,8 - 1,5 kg; 4 cm dicke Stücke	2; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze. Flüssigkeit hinzugeben. Braten zuge-deckt.	80 Min.
Schweinefleisch
P13 S	Schweinebra-ten oder Schulter	1,5 - 2 kg	2; Bräter auf KombirostWenden Sie das Fleisch nach der Hälfte der Gardauer.	120 Min.
P14 Pulled Pork (Niedertemperatur Garen)		1,5 - 2 kg	2; BackblechVerwenden Sie Ihre Lieblingsgewürze. Wenden Sie das Fleisch nach der Hälfte der Garzeit, um eine gleichmäßige Bräu-nung zu erzielen.	215 Min.
P15 Lende, frisch 1 - 1,5 kg; 5- 6 cm dicke Stücke			2; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze.	55 Min.
P16 Rippchen 2 - 3 kg; verwenden Sierohe, 2 - 3cm dünneRippchen			3; tiefe PfanneFlüssigkeit hinzufügen, um den Bodeneines Gerichts zu bedecken. WendenSie das Fleisch nach der Hälfte der Gardauer.	90 Min.
Lamm
P17 Lammkeulemit Knochen		1,5 - 2 kg; 7- 9 cm dickeStücke	2; Bräter auf BackblechFlüssigkeit hinzugeben. Wenden Sie dasFleisch nach der Hälfte der Gardauer.	130 Min.
Geflügel
P18 Hähnchen,ganz		1 - 1,5 kg;frisch	2; 200 ml; Auflaufform aufBackblechVerwenden Sie Ihre Lieblingsgewürze.Das Hähnchen nach der Hälfte der Gar-zeit wenden, um eine gleichmäßigeBräunung zu erzielen.	60 Min.
P19 Halbes Hähnchen		0,5 - 0,8 kg	3; BackblechVerwenden Sie Ihre Lieblingsgewürze.	40 Min.
P20 Hähnchen-brust		180 - 200 gpro Stück	2; Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze.Braten Sie das Fleisch einige Minuten ineiner heißen Pfanne.	25 Min.
P21 Hähnchen-schenkel,frisch		-	3; BackblechWenn Sie die Hähnchenschenkel zuerstmarinieren, stellen Sie die niedrigereTemperatur ein und garen Sie sie länger.	30 Min.
P22 Ente, ganz 2 - 3 kg			☐ ☐; Bräter auf KombirostVerwenden Sie Ihre Lieblingsgewürze.Legen Sie das Fleisch in den Bräter. DieEnte nach der Hälfte der Garzeit wenden.	100 Min.
P23 Gans, ganz 4 - 5 kg			☐ ☐; tiefe PfanneVerwenden Sie Ihre Lieblingsgewürze.Legen Sie das Fleisch auf das tiefeBackblech. Die Gans nach der Hälfte derGarzeit wenden.	110 Min.
Sonstige
P24 Hackbraten 1 kg			☐ 2; KombirostVerwenden Sie Ihre Lieblingsgewürze.	60 Min.
Fisch
P25 Ganzer Fisch,gegrillt		0,5 - 1 kgpro Fisch	☐ 2; BackblechFisch mit Butter füllen und Ihre Lieblings-gewürze und Kräuter verwenden.	30 Min.
P26 Fischfilet -			☐ 3; Auflaufform auf KombirostVerwenden Sie Ihre Lieblingsgewürze.	20 Min.
Süßes Backen/Desserts
P27 Käsekuchen -			☐ 2; Springform 28 cm auf Kombi-rost	90 Min.
P28 Apfelkuchen -			☐ 2; 100 - 150 ml; Backblech	60 Min.
P29 Apfelkuchen -			☐ 2; Kuchenform auf Kombirost	40 Min.
P30 Apfelkuchen -			☐ 2; 100 - 150 ml; 22 cm Ku-chenform auf Kombirost	60 Min.
P31 Brownies 2 kg			☐ 3; tiefe Pfanne	30 Min.
P32 Schokoladen-muffins		-	2; 100 - 150 ml; Muffin-Blech auf Kombirost	30 Min.
P33 Brotkuchen -			2; Brotpfanne auf Kombirost	50 Min.
Gemüse / Beilagen
P34 Ofenkartoffeln		1 kg	2; BackblechDie ganzen Kartoffeln mit der Haut auf das Backblech geben.	50 Min.
P35 Wegdes 1 kg			3; Backblech mit Backpapier ausgekleidetVerwenden Sie Ihre Lieblingsgewürze.Kartoffeln in Stücke schneiden.	35 Min.
P36 Gegrilltes Gemüse		1 - 1,5 kg	3; Backblech mit Backpapier ausgekleidetVerwenden Sie Ihre Lieblingsgewürze.Gemüse in Stücke schneiden.	30 Min.
P37 Kroketten, gefroren		0,5 kg	3; Backblech	25 Min.
P38 Pommes fri-tes, gefroren		0,75 kg	3; Backblech	25 Min.
Gratins, Brot und Pizza
P39 Fleisch-/Gemüsela-sagne mit tro-ckenen Nu-delplatten		1 - 1,5 kg	2; Auflaufform auf Kombirost	45 Min.
P40 Kartoffelgra-tin (rohe Kar-toffeln)		1 - 1,5 kg	1; Auflaufform auf KombirostDrehen Sie das Gericht nach der Hälfte der Garzeit um.	50 Min.
P41 Pizza frisch,dünn		-	2; 100 ml; Backblech mit Backpapier ausgekleidet	15 Min.
P42 Pizza frisch, dick	-	2; Backblech mit Backpapier ausgekleidet	25 Min.
P43 Quiche -		2; Backform auf Kombirost	45 Min.
P44 Baguette/ Ciabatta/ Weißbrot	0,8 kg	3; 150 ml; Backblech mit Backpapier ausgekleidet Für Weißbrot mehr Zeit nötig.	30 Min.
P45 Alle Getreide/ Roggen/dunk-les Brot, alle Getreide in Kastenform	1 kg	2; 150 ml Backblech mit Backpapier ausgekleidet / Kombirost	45 Min.

8. UHRFUNKTIONEN

8.1 Uhrfunktionen

Uhrfunktion Verwendung
[X450]	Kurzzeit-Wecker. Nach Ablauf der Zeit ertönt der Signalton.
[WHTR]	Garzeitdauer. Nach Ablauf des Timers ertönt ein akustisches Signal und die Ofenfunktion stoppt.
[GTXX]	Zeitvorwahl. Verzögerung des Starts und/oder Endes des Kochens.
	Uptimer. Max. 23 Std. 59 Min. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus.Um den Uptimer ein- oder auszuschalten, wählen Sie: Menü, Einstellungen.

8.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit
Schritt 1 Schritt 2 Schritt 3
Um die Uhrzeit zu ändern, rufen Sie das Menü auf und wählen Sie Einstellungen, Tageszeit.	Stellen Sie die Uhrzeit ein.	Drücken Sie: OK

Einstellung: Kurzzeit-Wecker
Schritt 1	Im Display wird Folgen-des angezeigt:0:00 angezeigt.	Schritt 2 Schritt 3
Drücken Sie: 🌐		Stellen Sie Kurzzeit-We-cker	Drücken Sie: OK
i Der Countdown des Timers startet umgehend.

Einstellung: Garzeitdauer
Schritt 1 Schritt 2		Im Display wird Folgen-des ange-zeigt:0:00 ange-zeigt.	Schritt 3 Schritt 4
Wählen Sie eine Ofenfunktion und stellen Sie die Temperatur ein.	Drücken Sie wie-derholt: [IMAGE]		Stellen Sie die Gardauer ein.	Drücken Sie:OK.
i Der Countdown des Timers startet umgehend.
Einstellung: Zeitvorwahl
Schritt 1	Schritt 2	Das Display zeigt die Uhr-zeit an START	Schritt 3	Schritt 4	Im Dis-play wird Folgen-des angezeigt: STOPP	Schritt 5	Schritt 6
Wählen Sie die Ofen-funkti-on.	Drücken Sie wiederholt:		Stellen Sie die Startzeit ein.	Drücken Sie: OK		Stellen Sie die Endzeit ein.	Drücken Sie: OK
i Der Countdown des Timers beginnt zu der eingestellten Startzeit.

9. VERWENDUNG: ZUBEHÖR

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost:

Schieben Sie den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.

Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.
Kombirost, Backblech / Auflaufpfanne: Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter und dem Kombirost auf die Führungsstäbe darüber.

10. ZUSATZFUNKTIONEN

10.1 Verriegelung

Diese Funktion verhindert ein versehentliches Verstellen der Ofenfunktion.
Einschalten, wenn der Backofen in Betrieb ist – das eingestellte Garen wird fortgesetzt und das Bedienfeld ist verriegelt.Einschalten, wenn der Backofen ausgeschaltet ist – der Backofen kann nicht eingeschaltet werden, das Bedienfeld ist verriegelt.
	☐ – gedrückt halten, um die Funktion einzuschalten.Ein Signal ertönt.	☐ – gedrückt halten, um sie auszuschalten.
3 x blinkt, wenn die Verriegelung eingeschaltet ist.

10.2 Automatische Abschaltung

Der Backofen wird aus Sicherheitsgründen nach einiger Zeit ausgeschaltet, wenn eine Ofenfunktion eingeschaltet ist und Sie die Einstellungen nicht ändern.

(°C) (Std.)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - max. 3

Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Zeitvorwahl.

10.3 Kühlgebläse

Wenn der Backofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. Wenn Sie den Backofen ausschalten kann das Kühlgebläse weiter laufen, bis der Ofen abgekühlt ist.

11. TIPPS UND HINWEISE

11.1 Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

		(°C) (Min.)
Brötchen, süß, 16 Stück	Backblech oder tiefes Blech	180 2 20 - 30
Brötchen, 9 Stück	Backblech oder tiefes Blech	180 2 30 - 40
Pizza, gefroren, 0,35 kg	Kombirost 220 2 10 - 15
Biskuitrolle Backblech oder tiefes Blech		170 2 25 - 35
Brownie Backblech oder tiefes Blech		175 3 25 - 30
Soufflé, 6 Stück Keramikförmchen auf Kombirost		200 3 25 - 30
Biskuitboden Biskuitform auf Kombi-rost		180 2 15 - 25
Englischer Sand-wichkuchen à la Victoria	Backform auf Kombirost 17	0 2 40 - 50
Fisch, pochiert, 0,3 kg	Backblech oder tiefes Blech	180 3 20 - 25
Fisch, ganz, 0,2 kg	Backblech oder tiefes Blech	180 3 25 - 35
Fischfilet, 0,3 kg Pizzapfanne auf Kombi-rost		180 3 25 - 30
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech	200 3 35 - 45
Schaschlik, 0,5 kg	Backblech oder tiefes Blech	200 3 25 - 30
Plätzchen, 16 Stück	Backblech oder tiefes Blech	180 2 20 - 30
Makronen, 24 Stück	Backblech oder tiefes Blech	180 2 25 - 35
Muffins, 12 Stück Backblech oder tiefes Blech		170 2 30 - 40
Kleingebäck, pi-kant, 20 Stück	Backblech oder tiefes Blech	180 2 25 - 30
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech	150 2 25 - 35
Törtchen, 8 Stück Backblech oder tiefes Blech		170 2 20 - 30
Gemüse, po-chiert, 0,4 kg	Backblech oder tiefes Blech	180 3 35 - 45
Vegetarisches Omelett	Pizzapfanne auf Kombi-rost	200 3 25 - 30
Mediterranes Ge-müse, 0,7 kg	Backblech oder tiefes Blech	180 4 25 - 30

11.2 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Pizzapfanne	Backform	Förmchen	Tortenbodenform
Dunkel, nicht reflektie-rend28 cm Durchmesser	Dunkel, nicht reflektierend26 cm Durchmesser	Keramikform8 cm Durch-messer, 5 cm Höhe	Dunkel, nicht reflektie-rend28 cm Durchmesser

11.3 Gartabellen für Prüfinstitute

Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

				[BZY3](°C) (Min.)
Törtchen, 20 pro Blech	Ober-/Unterhitze	Back-blech	3 170 20 - 30 -
Törtchen, 20 pro Blech	Heißluft Back-blech		3 150 -160	20 - 35 -
				(°C) (Min.)
Törtchen, 20 pro Blech	Heißluft Back-blech		2 und 4 150	-160	20 - 35 -
Apfelku-chen, 2 Formen à ∅ 20 cm	Ober-/Unterhitze	Kombirost 2	180 70 - 90
Apfelku-chen, 2 Formen à ∅ 20 cm	Heißluft Kombirost 2 160 70 - 90 -
Biskuit, Kuchen-form ∅ 26 cm	Ober-/Unterhitze	Kombirost 2	170 40 - 50	Backofen 10	Mi-	nuten vorheizen.
Biskuit, Kuchen-form ∅ 26 cm	Heißluft Kombirost 2 160 40 - 50 Backofen 10 Mi-					nuten vorheizen.
Biskuit, Kuchen-form ∅ 26 cm	Heißluft Kombirost 2 und 4 160 40 - 60 Backofen 10 Mi-					nuten vorheizen.
Mürbeteiggebäck	Heißluft Back-blech		3 140 -	150	20 - 40 -
Mürbeteiggebäck	Heißluft Back-blech		2 und 4 140	-150	25 - 45 -
Mürbeteiggebäck	Ober-/Unterhitze	Back-blech	3 140 -	150	25 - 45 -
Toast, 4-6Stück	Grill Kombirost	4 Max. 2 - 3 Mi-			nuten auf der ers-ten Seite,2 - 3 Mi-nuten auf der zwei-ten Seite	Backofen 3 Minu-ten vorheizen.
Hamburger aus Rind-fleisch,6 Stück,0,6 kg	Grill Kombirostund Fett-pfanne		4 Max. 20 - 30 Kombirost in die			vierte und Fett-pfanne in die drit-te Einschubebene des Backofens einschieben.Wenden Sie das Gericht nach der Hälfte der Gar-dauer.Backofen 3 Minu-ten vorheizen.

12. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel

Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Backofens.

Reinigen Sie die Metalloberflächen mit einer Reinigungslösung.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Ge- brauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

Es kann sich Feuchtigkeit im Ofen oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie den Backofen immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Backofen stehen. Trocknen Sie den Garraum nach jedem Gebrauch mit einem weichen Tuch ab.

Zubehör

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

12.2 Reinigung: Garraumvertiefung

Entfernen Sie Kalkrückstände aus der Garraumvertiefung nach dem Dampfgaren.

Schritt 1 Schritt 2 Schritt 3
Gießen Sie 250 ml Weißwein-essig in die Garraumvertiefung. Benutzen Sie einen höchstens 6 %-igen Essig ohne Zusätze.	Lassen Sie den Essig bei Umgebungstemperatur 30 Minuten lang die Kalkrückstände auflösen.	Reinigen Sie den Garraum mit warmem Wasser und einem weichen Tuch.
Für die Funktion: SteamBake reinigen Sie den Backofen nach 5 - 10 Garzyklen.

12.3 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

Schritt 1	Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.
Schritt 2	Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.
Schritt 3	Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.
Schritt 4	Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein. Die Haltestifte an den Telesko-pläufern müssen nach vorne zeigen.

12.4 Benutzung: Pyrolytische Reinigung

Reinigen Sie den Backofen mit Pyrolytische Reinigung.

WARNUNG!

Es besteht das Risiko von Verbrennungen.

VORSICHT!

Befinden sich weitere Geräte in demselben Küchenmöbel, verwenden Sie diese nicht während dieser Funktion. Andernfalls kann der Backofen beschädigt werden.

Vor dem Pyrolytische Reinigung:
Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.	Entfernen Sie alle Zubehörteile aus dem Backofen.	Reinigen Sie den Backofenboden und die innere Türglasscheibe mit warmem Wasser, einem wei-chen Tuch und einem milden Reinigungsmittel.

Pyrolytische Reinigung
Schritt 1	Menü eingeben: Reinigung
Option Dauer
C1 - Leichte Reinigung 1 Std.
C2 - Normale Reinigung 1 Std. 30 Min.
C3 - Gründliche Reinigung 2 Std. 30 Min.
Schritt 2	OK - drücken, um das Reinigungsprogramm auszuwählen.
Schritt 3	OK - Drücken, um die Reinigung zu starten.

Pyrolytische Reinigung
Schritt 4 Drehen Sie nach	der Reinigung den Knopf für die Backofenfunktionen in die Aus-Position.
i Während der Reinigung ist die Backofenlampe ausgeschaltet.
Sobald der Backofen die eingestellte Temperatur erreicht hat, wird die Tür verriegelt. Bis die Tür entriegelt wird, zeigt das Display Folgendes an: [IMAGE]

Nach Abschluss der Reinigung:
Schalten Sie den Back- ofen aus und warten Sie, bis er abgekühlt ist.	Reinigen Sie den Garraum mit einem weichen Tuch.	Entfernen Sie die Rückstände vom Garraumboden.

12.5 Erinnerungsfunktion Reinigen

Der Backofen erinnert Sie daran, wann er mit der pyrolytischen Reinigung gereinigt werden muss.
[Z05A] blinkt 5 Sekunden nach jedem Kochvor-gang im Display.	Zum Ausschalten der Erinnerung geben Sie die Menü ein und wählen Sie Einstellungen, Erin-nerungsfunktion Reinigen.

12.6 Aus- und Einbau der: Tür

Die Backofentür hat drei Glasscheiben. Die Backofentür und die inneren Glasscheiben können zur Reinigung herausgenommen werden. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.

VORSICHT!

Benutzen Sie den Backofen nicht ohne die Glasscheiben.

Schritt 1	Öffnen Sie die Backofentür vollständig und suchen Sie nach dem Scharnier auf der rechten Seite der Tür.
Schritt 2	Benutzen Sie einen Schraubenzieher, um den rechten Scharnierhebel anzuheben und zu drehen.
Schritt 3	Fassen Sie das Scharnier auf der linken Seite der Tür an.
Schritt 4	Heben und drehen Sie den Hebel am linken Scharnier vollständig.
Schritt 5	Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend heben und ziehen Sie die Tür nach vorn aus der Aufnahme heraus.
Schritt 6	Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche.
Schritt 7	Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Klippverschluss zu lösen.
Schritt 8	Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen.
Schritt 9	Halten Sie die Oberkanten der Türglasscheiben fest und ziehen Sie sie vorsichtig nacheinander heraus. Beginnen Sie mit der obersten Glascheibe. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.
Schritt 10	Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Reini-gen Sie die Glasscheiben nicht im Geschirrspüler.
Schritt 11	Setzen Sie nach der Reinigung die Glasscheiben und die Backofentür ein.

Achten Sie beim Wiedereinsetzen der Glas- scheiben (A und B) auf die richtige Reihenfol- ge. Überprüfen Sie das Symbol/den Aufdruck auf der Seite der Glasscheibe. Jede Glas- scheibe sieht anders aus, um den Aus- und Einbau zu erleichtern..

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

Achten Sie darauf, die mittlere Glasscheibe richtig in die Aufnahmen einzusetzen.

A B

A B

12.7 Austausch: Lampe

WARNUNG!

Stromschlaggefahr.

Die Lampe kann heiß sein.

Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände auf der Lampe einbrennen.

Bevor Sie die Lampe austauschen:
Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netzversorgung.	Breiten Sie ein Tuch auf dem Garraumboden aus.

Hintere Lampe

Schritt 1	Drehen Sie die Glasabdeckung und nehmen Sie sie ab.
Schritt 2	Reinigen Sie die Glasabdeckung.
Schritt 3	Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.
Schritt 4	Bringen Sie die Glasabdeckung an.

13. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.

Der Backofen schaltet sich nicht ein oder heizt nicht auf
Störung Prüfen Sie, ob Folgendes zutrifft ...
Der Backofen kann nicht eingeschaltet oder bedient werden.	Der Backofen ist ordnungsgemäß an die Spannungsversorgung angeschlossen.
Der Backofen heizt nicht auf. Die ist Abschaltautomatik ausgeschaltet.
Der Backofen heizt nicht auf. Die Backofen-Tür ist geschlossen.
Der Backofen heizt nicht auf. Die Sicherung ist nicht durchgebrannt.
Der Backofen heizt nicht auf. Die Kindersicherung ist ausgeschaltet.

Komponenten
Störung Prüfen Sie, ob Folgendes zutrifft ...
Die Lampe ist ausgeschaltet. Feuchte Umluft - ist	eingeschaltet.
Die Lampe funktioniert nicht. Die Lampe ist durch	gebrannt.

Fehlercodes
Im Display erscheint ... Prüfen Sie, ob Folgendes zutrifft ...
Err C3 Die Backofen-Tür ist geschlossen und die	Tür-verriegelung ist nicht beschädigt.
Err F102 Die Backofen-Tür ist geschlossen.
Err F102 Die Türverriegelung nicht defekt ist.
00:00 angezeigt. Es gab einen Stromausfall. Stellen Sie die Uhr-zeit ein.
Wenn das Display einen Fehlercode anzeigt, der nicht in dieser Tabelle enthalten ist, schalten Sie die Haussicherung aus und wieder ein, um den Ofen neu zu starten. Wenn der Fehlercode erneut angezeigt wird, wenden Sie sich an einen autorisierten Kundendienst.

Reinigung
Störung Prüfen Sie, ob Folgendes zutrifft ...
Das Wasser tritt aus der Garraumvertiefung aus.	Es befindet sich zu viel Wasser in der Garraumvertiefung.

13.2 Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich auf dem vorderen Rahmen des Garraums. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:
Modell (MOD.):
Produktnummer (PNC)
Seriennummer (S.N.)

14. ENERGIEEFFIZIENZ

14.1 Produktinformationen und Produktinformationsblatt\*

Name des Lieferanten Electrolux
Modellbezeichnung	KODDP76K 949499655KODDP76W 949499654
Energieeffizienzindex 81.2
Energieeffizienzklasse A+
Energieverbrauch mit einer Standardbeladung, konventioneller Modus	0.93 kWh/Programm
Energieverbrauch mit einer Standardbeladung, Umluft-Modus	0.69 kWh/Programm
Anzahl der Garräume 1
Wärmequelle Strom
Volumen 72 l
Art des Backofens Eingebauter Backofen
Masse	KODDP76K 31.9 kg
	KODDP76W 31.9 kg

* Für die Europäische Union gemäß EU-Richtlinien 65/2014 und 66/2014.Für die Republik Weißrussland gemäß STB 2478-2017, Anhang G; STB 2477-2017, Anlagen A und BFür die Ukraine gemäß 568/32020.

Die Energieeffizienzklasse gilt nicht für Russland.

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Stufen, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

14.2 Energiesparen

Der Backofen verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Achten Sie darauf, dass die Backofentür während des Ofenbetriebs geschlossen ist. Die Backofentür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet. Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, den Backofen nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Ventilator und Lampe funktionieren weiter. Sobald Sie den Backofen ausschalten, wird im Display die Restwärme angezeigt. Die Restwärme kann zum Warmhalten von Speisen genutzt werden.

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur 3 - 10 Min. vor Ablauf des Garvorgangs. Die Restwärme im Backofen wird weiterhin garen.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten. Die Restwärmeanzeige oder Temperatur werden auf dem Display angezeigt.

Garen bei ausgeschalteter Backofenbeleuchtung

Schalten Sie die Lampe während des Garvorgangs aus. Schalten Sie sie nur ein, wenn Sie sie benötigen.

Feuchte Umluft

Diese Funktion soll während des Garvorgangs Energie sparen.

Bei Verwendung dieser Funktion schaltet sich die Lampe automatisch nach 30 Sekunden aus.

Sie können die Lampe wieder einschalten, aber dadurch werden die erwarteten

Energieeinsparungen reduziert.

15. MENÜSTRUKTUR

15.1 Menü

- Wählen Sie, um die Menü einzugeben.

Menü Struktur
Koch-Assistent ✗	Reinigung √	Einstellungen ⚙️

Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5

≡	OK	01 - 011	OK
Wählen Sie Menü, Einstellungen.	Bestätigen Sie die Einstellung.	Wählen Sie die Einstellung.	Bestätigen Sie die Einstellung.	Stellen Sie den Wert ein und drücken Sie OK

Einstellungen
O1 Uhrzeit Ändern O2 Helligkeit	1 - 5
O3 Tastentöne 1 - Signalton	2 - Klicken3 - Aus-schalten	O4 Lautstärke 1 - 4
O5 Uptimer Ein / Aus O6 Backofenbeleuch-			tung		Ein / Aus
O7 Schnellaufheizung Ein / Aus	O8 Erinnerungsfunktion		Reinigen		Ein / Aus
O9 DEMO Aktivi-	erungscode:2468	O10 Softwareversion Prüfen
O11 Gerät auf Werksein-stellungen zurücksetzen	Ja / Nein

16. UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

PENSIAMO A TE
