BEDIENUNGSANLEITUNG Romeo 60 N SM ECO EICO

Specielle Funktioner:

Fjernkontrolltaster:

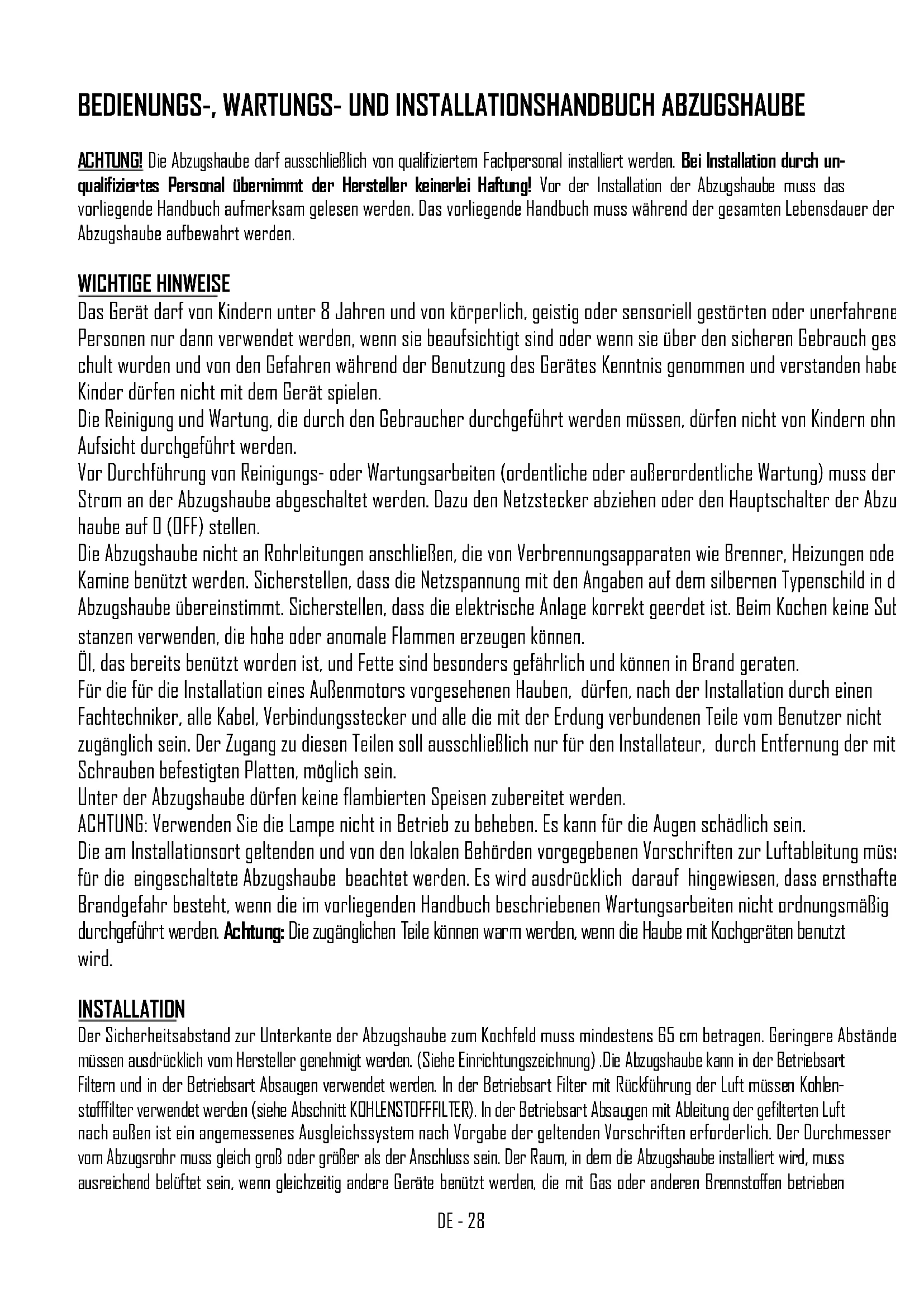

ACHTUNG! Die Abzugshaubearf ausschließlich von qualifiziertem Fachpersonal installiert werden. Bei Installation durch unqualifiziertes Personal übernimmt der Hersteller keinerlei Haftung! Vor der Installation der Abzugshaube muss das vorliegende Handbuch aufmerksam gelesen werden. Das vorliegende Handbuch muss während der gesamtten Lebensdauer der Abzugshaube aufbewahrt werden.

WICHTIG HINWEISE

Das Gerät darf von Kindern unter 8 Jahren und von körperlich, geistig oder sensoriell gestürten oder unerfahrenne Personen nur dann verwendet werden, wenn sie beaufsichtigt sind oder wenn sie über den sicheren Gebrauch geschult wurden und von den Gefahren während der Benutzung des Gerätes Kenntnis genommen und verstanden habe Kinder)dürfen nicht mit dem Gerät speien.

Die Reinigung und Wartung, die durch den Gebraucher durchgefuhrt werden müssen, dürfen nicht von Kindern ohn Aufsicht durchgeführt werden.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten (ordentliche oder außerordentliche Wartung) muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Netzstecker abziehen oder den Hauptschalter der Abzuga haube auf D (OFF) stellen.

Die Abzugshaube nicht an Rohrleitungen anschließen, die von Verbrennungssapparaten wie Brenner, Heizungen ode Kamine benutzt werden. Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in d Abzugshaube ubereinstimmt. Sicherstellen, dass die elektrische Anlage korrekt geerdet ist. Beim Kochen keine Sulstanzen verwenden, die hohe oder anomale Flammen erzeugen konnen.

Ol, das bereits benutzt worden ist, und Fette sind besonders gefährlich und konnen in Brand geraten.

Für die für die Installation eines AuBenmotors vorgesehenen Hauben, durren, nach der Installation durch einen Fachtechniker, alle Kabel, Verbindungsstecker und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zuganglich sein. Der Zugang zu diesen Teilen soll ausschließlich nur für den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

Unter der Abzugshaube dürfen keine flambierten Speisen zubereitet werden.

ACHTUNG: Verwenden Sie die Lampe nicht in Betrieb zu beheben. Es kann für die Augen schädlich sein.

Die am Installationsort geltenden und von den lokalen Behörden vorgegebenen Vorschriften zur Lufttableitung muss für die eingeschaltete Abzugshaube beachtet werden. Es wird ausdrücklich darauf fingewiesen, dass ernsthafter Brandgefahr besteht, wenn die im vorliegenden Handbuch beschriebenen Wartungsarbeiten nicht ordnungsmäßig durchgeführt werden. Achtung: Die zugänglichen Teile können warm werden, wenn die Haube mit Kochgeräten benutzt wird.

INSTALLATION

Der Sicherheitsabstand zur Unterkante der Abzugshaube zum Kochfeld muss mindestens 65 cm betragen. Geringere Abstände muss ausrücklich vom Hersteller genehmigt werden. (Siehe Einrichtungszeichnung). Die Abzugshaube kann in der Betriebsart Filter und in der Betriebsart Absaugen verwendet werden. In der Betriebsart Filter mit Rückführung der Luft mussen Kohlenstofffilter verwendet werden (siehe Abschnitt KOHLENSTOFFFILTER). In der Betriebsart Absaugen mit Ableitung der gefilterten Luft nach außen ist ein angemessenes Ausgleichssystem nach Vorgabe der geltenden Vorschriften erforderlich. Der Durchmesser vom Abzugsrhr muss gleich groß oder größ als der Anschluss sein. Der Raum, in dem die Abzugshaube installiert wird, muss ausreichend beluftet sein, wenn gleichzeitig andere Geräte benutzt werden, die mit Gas oder anderen Brennstoffen betreiben

werden.

Hauben für Außenmotore.

Die fur AuBenmotore vorbereiteten Hauben sind mit einem Verbindungsstecker fur den Kabelanschluss am AuBenmotor ausgestattet. Dieser Verbindungsstecker befindet sich innerhalb der Haube. Das Kabel fur den AuBenmotor durch die damit bestimme Öffnung an der Haube (üblicherweise in der Nae her Rauchablassauffnung) ziehen und die beiden Stecker miteinander verbinden. Für diesen Vorgang verweisen wir auf die entsprechende Zeichnung in der Gebrauchsanweisung der AuBenmotore. Die Hauben ohne Motor (Art. *O***) müssen ausschlich mit der vom Hersteller gelieferten und angegebenen Ansaugeinheit mit einer maximalen Leistung von 690 W installiert und angeschlssen werden. Fur die fur die Installation eines AuBenmotors vorgesehenen Hauben, durren, nach der Installation durch einen Fachtechniker, alle Kabel, Verbindungsstecker und alle die mit der Erdung verbundenen Teile vom Benutzer nicht zuganglich sein. Der Zugang zu diesen Teilen soll ausschlich nur fur den Installateur, durch Entfernung der mit Schrauben befestigten Platten, möglich sein.

MONTAGEANLEITUNG

Achtung! Falls die Schrauben und Dübel mit dem rodukt mitgeliefert curde, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind. Für die Montage der Abzugshaube das mitgelieferte Zubehör verwenden und wie auf dem beiliegenden Informationsblatt dargestellt vorgehen.

STROMANSCHLUSS

Der Stromanschlussarf ausschließlich von einem qualifizierten Elektriker durchgefuhrt werden und muss unter Beachtung der am Installationsort geltenden Vorschriften erfolgen.

Sicherstellen, dass die Netzspannung mit den Angaben auf dem silbernen Typenschild in der Abzugshaube übereinstimmt. Sicherstellen, dass die elektrische Anlage unter Beachtung der geltenden Gesetzgebung und mit einer ordnungsmäßigen Erdung ausgefuhrt worden ist. Das Stromkabel der Abzugshaube muss besonderss sorgfältig verlegt werden und darf auf keinen Fall durch Licher geführt werden, die keine Kabelführung haben.

Wird das Gerät direkt an das Stromnetz angeschlossen, muss eine Vorrichtung vorgesehen werden, die eine Trennung vom Stromnetz, mit einem Öffnungsbstand der Kontakte, die eine komplette Abtrennung in den Zuständen der Überspannungskategorie III, entsprechend der Installationsvorschriften, möglichst, gewährleistet.

Der Stecker bzw. der allpolige Schalter muss bei installmentem Gerät zugänglich sein.

Ist das Versorgungskabel beschadigt, muss es gegen ein neuen Spezialkabel oder gegen einen beim Hersteller bzw. beim Kundendienst erhältlichen Satz ausgewechselt werden. Es muss ein Kabel vom Typ H05VV-F mit Mindestquerschnitt 3 × 0.75mm^2 verwendet werden.

Bei Nichtbeachtung der am Installationsort geltenden Sicherheitsvorschriften, die für ein ordnungsmäßiges Funktionieren der elektrischen Anlage erforderlich sind, übernimmt der Hersteller keinerlei Haftung.

STEUERUNG

STEUERUNG TASTENFELD (Abb.1)

In der Ausführung mit Tastenfeld ist das Gerät mit vier Tasten ausgestattet. davon:

eine Taste zum Ein- und Ausschalten der Beleuchtung.
eine Taste zum Einsatzen der 1. Geschwindigkeitsstufe und zum Ausschalten vom Motor.
eine Taste zum Einsatzen der 2. Geschwindigkeitsstufe.
eine Taste zum Einschalten der 3. Geschwindigkeitsstufe.

SOFT TOUCH STEUERUNG (Abb. 2)

In der Ausführung mit Soft Touch ist das Gerät mit vier Schaltflächen und einer Kontrolleuche ausgestattet, die grün

(Mindestgeschwindigkeit) oder rot (Höchstgeschwindigkeit) aufleuchtet, davon:

eine Schaltfläche zum Ein- und Ausschalten der Beleuchtung.
eine Schaltfläche zum Einsatzen der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.

HINWEIS. Wenn diese Schaltfläche länger als 3 Sekunden gedrück wird, wird die Selfstabsschaltung nach Ablauf von 10 Minuten aktiviert, die LED blinkt langsam.

zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. Bei der 4. Geschwindigkeit des Motors (intensiv) wird die LED schleunig blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt

DIGITALE STEUERUNG \ TOUCH STEUERUNG (Abb. 3)

In der Ausführung mit digitaler Steuerung ist das Gerät mit fünf Schaltflächen und einem Display ausgestattet, davon:

eine Schaltfläche zum Ein- und Ausschalten der Beleuchtung.
eine Schaltfläche zum Einsatzen der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.
zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. Bei der 4. Geschwindigkeit des Motors (intensiv) wird die auf dem Display sightbare Nummer blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt.
eine Schaltfläche TIMER zum Abschalten vom Motor nach Ablauf von ID Minuten. Wenn der Timer eingeschaltet ist, blinking die Zahl auf dem Display.

Sonderfunktionen:

Nach 100 Betriebsstunden beginn auf dem DISPLAY eine O oder der Buchstabe A zu blinken und zeigt an, dass die Metallfilter sauber gemacht werden muss. Nach dem Saubermachen der Metallfilter den Betriebsstundenzahler auf Null stellen und dazu die Schaltfläche TIMER bei abgeschalteter Abzugshaube 3 Sekunden lang drücken. Die Nullstellung vom Zähler wird durch die Anzeige eines Bindestrichs auf dem Display bei abgeschalteter Abzugshaube bestätigt.

RADIOSTEUERUNG (Abb. 4)

Die Taste DN/OFF schaltet die Lichter an und gleichzeitig den Motor (zwiten Geschwindigkeit) oder schaltet beides aus. Nach 100 Stunden Motorfunktion beginnt die rot LED Lampe an zu leuchten was auf eine Reinigung der Filter hinweist. Um Filterhallarm abzustellen ist es notwendig die Taste DN/OFF langere Zeit zu drucken, bei abgeschalteten Motor.

Fernbedienung

ACHTUNG:

Die Hauben mit seruennbig geleiferter Fernsteiurrung sind schon konfiguriert.

Für die als Optional bzw. als Ersatz geleiferte Fernsteuerung muss die Anerkennung gestartet warden:

Bei ausgeschalteter Haube 5 Sekunden langere Zeit die Taste "ON/OFF" drucken (DISTANTE - CEILING - EICDE22 - SKYFRAME) oder die Taste "+" (AIDA - HAMLET - ROMED). Die korrekte Einstellung der Fernbedienung wird durch die an/aus blickendes rote LED Leuchte bestätigt. Wenn innerhalb einer Minute ein gultiges Code empfangen wird (gesendet indem man eine beliebige Taste der Fernbebdenung druckt), Goes the LED Leuchte fix 3 Sekunden an und signalisiert somit die richtige Einstellung.

Fernbedienung tastatur:

eine Schaltflache zum Ein- und Ausschalten der Beleuchting. CEILING PANEL: Die Taste gedrückt halten, um das Licht zu dimmern.
eine Schaltfläche zum Einsatzen der 2. Geschwindigkeitsstufe und zum Ausschalten vom Motor.
zwei Schaltflächen + und - zum Erhöhen und Verringern der Motorgeschwindigkeit. Bei der 4. Geschwindigkeit des Motors (intensiv) wird die LED blinken und nach 5 Minuten wird automatisch die 2. Geschwindigkeit eingestellt.
eine Schaltfläche TIMER zum Abschalten vom Motor nach Ablauf von 10 Minuten.

GEBRAUCH UND WARTUNG

Vor Durchführung von Reinigungs- oder Wartungsarbeiten gleich welcher Art muss der Strom an der Abzugshaube abgeschaltet werden. Dazu den Hauptschalter der Abzugshaube auf D (OFF) stellen.

Ausweiseln der Birnen

Im Bedarfsfallarf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteilen ausgefuhrt werden.

Reinigung der Metallfilter

Die Metallfilter der Abzugshaube mussen alle 2-3 Monate mit freiem Wasser und einem milden Reinigungsmittel gewaschen werden. je nach dem wie oft die Abzugshaube benutzt wird. Zum Herausnahmen der Metallfilter die Filter am Griff anfassen und durch Ziehen nach unter zuerst vorne und dann hinteren aus ihrem Sitz losen (Abb. 5). Die Filter erst dann wieder einsetzen, wenn sie vollständig getrocknet sind.

Kohlenstofffilter

Wenn die Abzugshaube mit Filtersystem mit interner Rückführung benutzt wird, mussen Kohlenstofffilter verwendet werden. Bei diesen Filter handelt es sich um Behalter, die Aktivkohle enthalten. Die Aktivkohle in den Filter hält die Kuchendunste zurück für die Beseitigung oder Austausch der Filter Siehe Abbildung 6

Die POLYESTER Kohlenstofffilter können nicht wiederverwertet oder gewaschen werden, sondern müssen regelmäßig ausgewechselt werden, undzaralle 4 Monate, wenn die Abzugshaube zwei Stunden tätig benutzt wird. Mit Fett verschmutzte Filter stellen eine Brandgefahr dar!

Je nach Modell kann die Abzugshaube mit runden oder rechteckigen Kohlenstofffiltern ausgestellt sein.

Im Unterschied zu anderen Kohlefiltern kann der LONG LIFE. Kohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzughaube sollte der Filter jeder zweiten Monat gereinigt werden. Der Filter wird am besten in der Spülmaschine gereinigt. Normalen Reiniger verwenden und die höchste Temperatur wahren. Der Filter sollte separate gespüt werden, damit sich keine Speise-mente am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backhof getrocknet werden. Ober - und Unterhitze sowie eine Temperatur von maximal 100° C wahren und den Filter 10 Minuten lang trocken. Der Filter muss ausgewechselt werden, sobald er nicht mehr in der Lage ist die Kühengerüche aufzehmen. (Abb.7)

Kondensation in der Haube

Die Induktions- oder Glaskeramikflächen erhitzen die Speisen sehr schnell und erzeugen Kochdampf noch bevor sich die Oberflächen der Glas- bzw. Stahlhaube erwartt haben. Dieser Vorgang bildet Kondenswasser mit darauffolgendem Tropfen. Ein anderer Grund der Kondensation konnte sein, dass das Rauchablassrohr nicht den von uns empfehlenen Abmessungen entspricht (siehe Paragraf INSTALLATION). Der in der Haube, während der Abkehrung, zurückbleibende Dampf kondensiert sich und bildet Tropfen. Wir empfehlen die Haube zehn Minuten vor dem Kocheinzuschalten und sie, nach Beendung des Kochens, eingeschaltet lessen, damit der ganze sich in der Rohrleitung angesammelte Rauch ausstrumen kann.

Außer dem ist eine regelmäßige Reinigung der Filter sehr wichtig, und dass diese, falls sie sich verschlechtert haben sollenen, ausgewechselt werden (siehe REINIGUNG DER METALLFILTER).

Reinigung der Abzugshaube

Eine regelmäßige Reinigung der Oberflächen vermeidet eine spätere schwierige Entfernung von sich angesetzten Verkrustungen.

Lackierte oder verkupferte Abzugshauben mit einem weichen Lappen und etwas warmem Wasser und neutralem Reinigungsmit sauber machen Es ist verboten, Flüssigkeiten direkt auf die Abzugshaube zu schüten! Keine Scheuermittel verwenden! Abzugs-

hauben aus Edelstahl mit Spezialprodukten für matte Edelstahlflächen sauber machen (keine Scheuermittel, atzende Produkte oder chlorhaltigen Produkte verwenden). Dabei darauf aufachten, dass mit dem Lappe in Richtung der Oberflächenstruktur gewischt wird. Keine aggressiven Produkte, chemischen Lösungsmittel oder Produkte auf Erdölbasis verwenden, da diese üige Rückstände hinterlassen, die oxydieren oder polymerisieren können.

Hamlet - Romeo: Beim Kochen mit Öl kann das Öl in den unteren Teil der Dunsthaube fließen. Daher sollte man diese Stelle öfterns reinigen.

Der Hersteller ist nicht für Beeinträchtigungen vom Aussehen der Abzugshaube haftbar, die durch Nichtbeachtung der oben stehenden Hinweise entstanden sind.
