Romeo 60 N SM ECO - Köksfläkt EICO - Gratis bruksanvisning och manual

Märke	Eico
Modell	Romeo 60 N SM ECO
Produkttyp	Köksfläkt
Bredd	60 cm
Användning	Filtrering eller frånluft
Elektrisk anslutning	230 V ~ 50 Hz (uppskattning)
Maximal motoreffekt	690 W (för versioner utan motor)
Typer av manövrering	Tryckknappar, Soft Touch, Digital/Touch, Radio, Fjärrkontroll
Antal hastigheter	4 (varav intensiv)
Belysning	LED-spot (byte av tekniker)
Metallfilter	Tvättbara var 2-3 månad
Kolfilter	Polyester (byte var 4:e månad) eller Long Life (rengöringsbara)
Minsta säkerhetsavstånd	65 cm från spishällen
Timer	Automatisk avstängning efter 10 minuter (beroende på version)
Filterlarm	Efter 100 timmars användning (beroende på version)
Material	Rostfritt stål eller målad/lackerad (beroende på version)
Underhåll	Rengöring med mjuk trasa och neutralt rengöringsmedel
Säkerhet	Nödstopp med huvudströmbrytare; jordning obligatorisk
Installation	Förbehållen behörig personal

Vanliga frågor - Romeo 60 N SM ECO EICO

Hur rengör man metallfiltren på köksfläkten?

Metallfiltren bör tvättas var 2-3:e månad med varmt vatten och ett milt flytande rengöringsmedel. För att ta bort dem, använd handtaget och dra nedåt.

Vad gör man när LED eller displayen indikerar att filtren behöver rengöras?

Efter rengöring av metallfiltren, återställ räknaren: på digitala modeller, håll TIMER-knappen intryckt i mer än 3 sekunder med fläkten avstängd. På radiomodeller, håll På/Av-knappen intryckt med motorn avstängd.

Hur använder man fjärrkontrollen med köksfläkten Romeo 60 N SM ECO?

Fläktar med fjärrkontroll är förinställda. Om inlärning behövs, med fläkten avstängd, tryck i 5 sekunder på På/Av-knappen eller '+' (beroende på modell) tills LED blinkar. Tryck sedan på en knapp på fjärrkontrollen för att bekräfta.

Varför bildas vatten under fläkten?

Kondens kan uppstå om fläkten tänds för sent eller om frånluftskanalen är otillräcklig. Slå på fläkten 10 minuter innan du lagar mat och låt den gå efter tillagning för att avlägsna kvarvarande ånga.

Vad är minimiavståndet mellan fläkten och spishällen?

Minsta säkerhetsavstånd är 65 cm mellan fläktens undersida och spishällen.

Hur byter man kolfiltren?

För polyesterfilter: ta bort metallfiltren, lossa sedan kolfiltren och byt ut dem (ungefär var 4:e månad). För Long Life-filter: rengör dem i diskmaskin och torka i ugnen på 100°C i 10 minuter för att återaktivera kolet.

Vad gör man om fläkten inte startar?

Kontrollera först strömförsörjningen (uttag, säkring). Se till att huvudströmbrytaren är i ON-läge. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Hur ställer man in motorhastigheten?

Använd '+' och '-' för att öka eller minska hastigheten. På vissa modeller aktiveras intensivläge (hastighet 4) genom att hålla På/Av-knappen intryckt, vilket automatiskt stängs av efter 5 minuter.

Kan jag använda fläkten i recirkulationsläge (filtrering)?

Ja, fläkten kan fungera i filtreringsläge. För detta måste du installera aktivt kolfilter (säljs separat) som fångar upp lukter.

Hur rengör man fläktens utsida?

Använd en mjuk trasa fuktad med ljummet vatten och neutralt rengöringsmedel. För rostfritt stål, använd särskilda, icke-slipande produkter och följ borstriktningen. Undvik starka eller kemiska produkter.

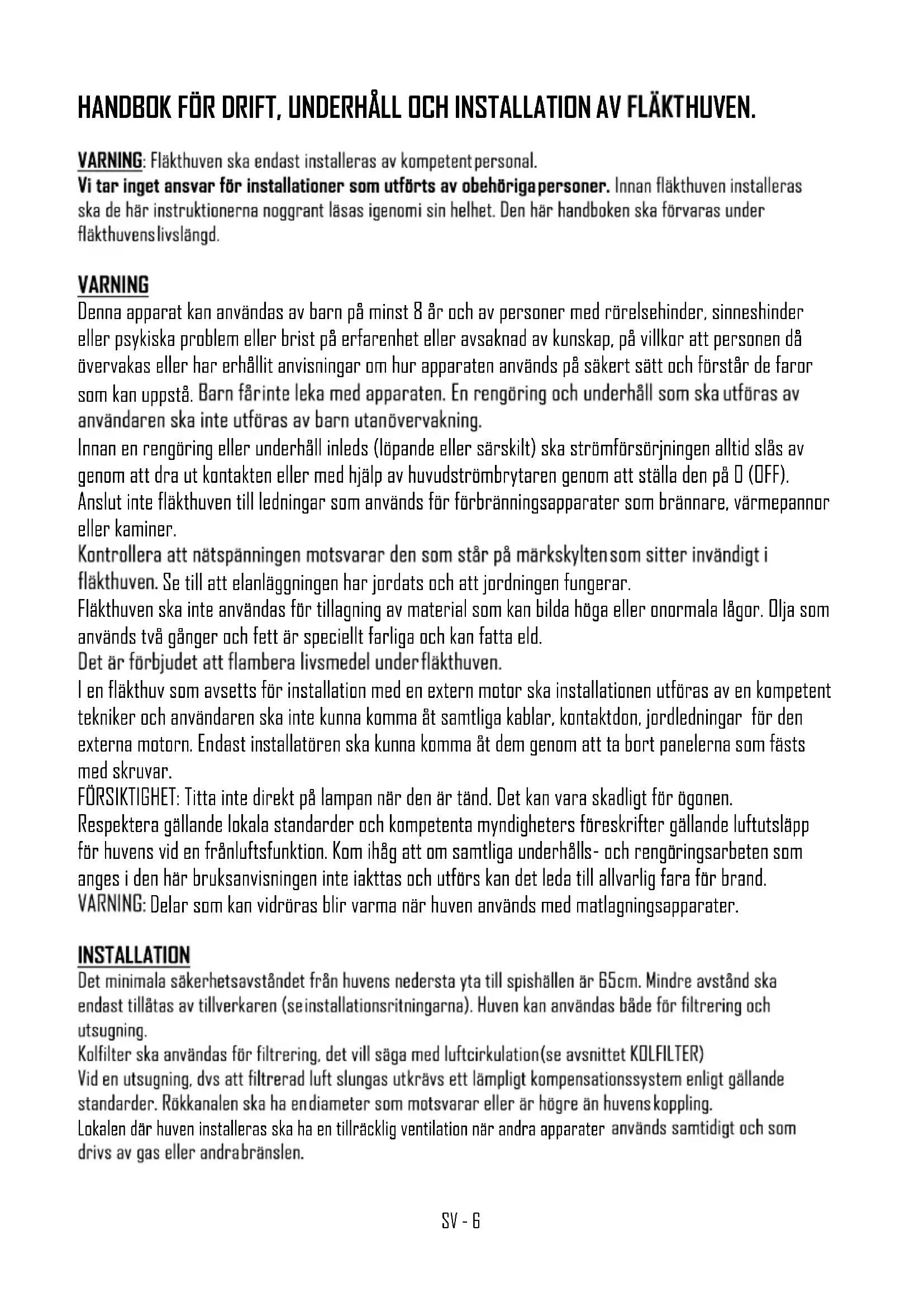

BRUKSANVISNING Romeo 60 N SM ECO EICO

FORSIGTIG: Se/DDke direkte ind i lampen, när den er tendt. Det kan vare skadeligt for eijnene.

PAS P:A: De dele, man kankommen i beraring med, kan blive varme när emhæten bruges med madlavningsapparater.

INSTALLERING

Vi tar inget ansvar for installationer som utførts av obehörigapersoner. Innan flakthuven installeras ske de hare instruktionerna noggrant lasas igenomi sin helhet. Den hare handboken sca forvaras under flakthuvenslivslängd.

WARNING

Denna apparat kan anvandas av barn på minst 8år och av personer med rörelsehinder, sinneshinder aller psykiska problemller brist på erfarenhetller avsaknad av kunskap, på villkor att personen dä overvakas aller har erhällit anvisningar om hur apparaten anvands på sakert satt och forstår de farorsom kan uppsta. Barn färente leka med apparaten. En rengöring och underhäll som sca utforas av användaren skinte utforas av barnutanövervakning.

Innan en rengöring aller underhäll inleds (löpande aller särskilt) ska strömförsörjningen alltid slås av genom att dra ut kontakten aller med hjälp av huvudströmbr Ptytaren genom att stalla den på D (OFF).

Anslut inte flakthuven till ledninger som anvands for furbranningsapparater som brannare, varmepannor eller kaminer.

Kontrolera att natspanninger motsvarar den som star på markskyltensom sitter invandigt i flakthuven. Se till att elanlaggningen har jordats och att jordningen fungerar.

Flakthuven ske inte anvandas for tillagning av material som kan bilda hoga aller onormala lagor. Olja som anvands två gänger och fett ar speciellt farlga och kan fatta eld.

Det ar forbjudet att flambera livsmedel under flakthuyen.

I en flakthuv som avsets for installation med en extern motor sca installationen utforas av en kompetent tekniker och anvandaren sca inte kunna komma at smtiga kablar, kontaktdon, jordledninger for den externa motorn. Endast installatoren sca kunna komma at dem genom att ta bort panelerna som fests med skruvar.

FÖRSIKTIGHET: Titta inte direkt på lampan nar den ar tänd. Det kan vara skadligt für ögonen.

Respektera gällande lokala standarder och kompetenta myndigheters foreskrifter gällande luftutsläpp für huvens vid en fränluftsfunktion. Kom ihåg att om samtiga underhälls- och rengöringsarbeten som anges i den härbruksanvisningen inte iakttas och utförs kan det leda till allvarlig fara für brand.

WARNING: Delar som kan vidrūras blir varma nār huyen används med matlagningsapparater.

INSTALLATION

Det minimala sakerhetsavstandet fran huvens nedersta yta till spishallen ar 65cm. Mindre avstand skendast tillatas av tillverkaren (seinstallationsrittingarna). Huyen kan anvandas bade for filtrering ochutsugning.

Kolfilter ske anvandas for filtrering. det vill saga med luftcirkulation(se avsnittet KOLFILTER)

Vid en utsugning, dvs att filtrerad luft slungas utkravs ett lampligt kompensationssystem enigt gallande standarder. Rokkanalen sha endiameter som motsvarar erler ar Hogre an huvenskoppling.

Lokalen darr huyen installereras ske ha en tillracklig ventilation narr andra apparater anvands smtidigt och som drives av gas ell erandabranslen.

Flakthuvar som avses for extern motor

Flakthuvarna som avses for externa motorer har att kontaktdon for en anslutning med denexterna motorn. Det har kontaktdonet sitter innate i flakthuven. Satt i den externa motorns kabel innate iflakthuven igenom den avsedda oppningen pa flakthuvenoch anslut de två kontaktdonen. Hanvisning ges till ritningarna i motorernas instruktionsbok .

Flakthuvar utan motor (Art.*0***) maste installeras och endast anslutas medinsugningsanordningen som tillhandahalls av tillverkaren med maximal effekt p690W.

I en flakthuv som avsets for installation med en extern motor sca installationen utforas av en kompetent tekniker och anvandaren sca inte kunna komma at smtiga kablar, kontaktdon, jordledninger for den externa motorn. Endast installatoren sca kunna komma at dem genom att ta bort panelerna som fests med skruvar.

MONTERINGSINSTRUKTIONER

Varning: Innan installationen inleds, se till att skruvarna och pluggarna som medfoljer ar lampliga fur vaggden dar flakthuven sha monteras.

För monteringen av fläkthuven skā tillbehören som medfoljer användas och följ faserna som visas i instruktionerna som bifogas.

ELANSLUTNING

Elanslutningen ske utforas av elektriker i enlight med gallande standarder och lager.

Kontrollera att natspänningen motvarsar den som star på markskylten som sitter invändigt i

flakthuven. Se till att anlaggningen installerats enligt gallande standarder och med en fungerande jordledning. Var speielt uppmarksam med flakthuvens elkabel och kontrollera att den inte gär igenom hal utan inforingshylsa. Vid en direkt anslutning till nätet, forutse en anordning som garantera en urkoppling frän nätet med ett appningsavstand for kontakterna som tillater en komplett urkoppling vid överspänninger ill i enlighet med installationsreglerna. kamelkabel brytaren sca vara tillgangliga nar apparaten installerats.

skadad ska den bytas ut mot en speciell kabel eller en enchet som tilhandahålls av tilverkaren aller dess teknska kundsupporten. Kabeln som ska användas ar en H05VV-F med en minimal sektion på 3 × 0.75 mm² .

Tillverkaren tar inget ansvar vid firsummelse att folja olycksferebyggande standarder, som kravs for att reglera elanlaggningens Funktion.

REGLAGE

TRYCKKNAPPAR (bild 1)

Pá modeller med trycknappar finns det fyraknappar.

En knapp für att tända och slackalamporna.
En knapp für att satta på 1:ahastighet och slackamotorn.
En knapp für att satta pa 2:ahastiget.
En knapp for att satta pa 3:ehastighet.

SOFT TOUCH-REGLAGE (bild 2)

På modeller med soft touch-reglage finns det fyra touchknappar och en lysdiod medväxlande farg (grön min. hastighet, röd max. hastighet).

En knapp für att tända och slackalamporna.
En knapp für att satta pa 2:a, l:ahastigkeit och slackamotorn.

OBS! Genom att hälla ner knappen i over tre sekunder aktiveras en automatisk avstängning afterID minutes

och lysdioden blinkar lungsamt.

Två knappar + och - För att öka och minska motörns hastighet. På motörns 4:e hastighet (intensiv)blinkar lysdioden snabbt och after 5 min ställs den 2:a hastigheten inautomatisch.

DIGITALT REGLAGE/TOUCHKONTROLL (bild 3)

Pá modeller med digitalt reglage finns det fem touchknappar och endisplay.

En knapp für att tända och slackalamporna.
En knapp für att satta på 2:a. l:a hastigkeit och slackamotorn.
Två knappar + och - För att öka och minska motörns hastighet. På motörns 4:e hastighet (intensiv)blinkar numret på displayen och after 5 min ställs den 2:a hastigheten inautomatisch.
En TIMER-knapp für att slacka motorn after 10 min., med aktiv timer,kommen numret som visaspä displayen att blinkar

Specialfunktioner:

After 100 driftstimmar bōrjar D eller bokstaven A att blinka for att signalerabehovet att tvätta metallfiltren. After att metallfiltren har rengjorts, nollställ timråknaren genom att hälla ner knappen TIMER i minst tre sekunder med slåckt flakthuv. Nollställningensignaleras genom att ett streck visas pā displayen med slåckt flakthuv.

RADIOSTYRT REGLAGE (bild 4)

ON/OFF-knappen på flakthuven sätter samtidigt på lamporna och motorn på andra hastigheteller stänger av allt.

After 100 driftstimmar på insugningsanordningens motor, börjar den röda lysdioden att blinka vilket signalerar att metallfiltren måste rengöras. För att kvittera filtrrens larm ske ON/OFF-knappen på flakthuven hällas ner med släckt motor.

Fjarrkontroll

UPPMARKSAMHET:

Kapan med standard fjarrkontroll ar redan konfigurerad.

For valfria och/eller fjarrkontroller ar det nodvändigt att starta inlärningsprocessen:

Med släckt flakthuv, tryck och häll ner under 5 sekunder ON/DFF-knappen (DISTANTE - CEILING - EICDE22 - SKYFRAME) eller "+" knappen (AIDA - HAMLET - RDEMD) på flakthuven. Inlärningen av fjarrkontrollen signaleras med blinkende räd lysdiod. Om en giltig kod für fjarrkontrollen ges inom en minut (sänds genom att trycka på vilken som helst knapp på fjarrkontrollen) tänds lysdioden med fast sken under 3 sekunder och släcks sedan. Detta signalerar att inlärningen slUTFörts.

Fjarrkontrollens knapper:

En knapp für att tända och slackalamporna. CEILING PANEL: Hall knappen intryckt für att dimra belysningen.
En knapp für att satta på 2:a, l:a hastigkeit och slackamotorn.
Två knappar + och - für att öka och minska motörns hastigth. På motörns 4:e hastigth (intensiv)blinkar lysdioden och after 5 min ställs den 2:a hastigheten inautomatisch.
En TIMER-knapp for att stanga av motorn after 10 min.

DRIFT OCH UNDERHÄLL

Innan nāgon slags rengöring ell er underhäll sk a fursörjningen till flakthuven stängas av genom att stalla huvudströmbrytaren i lage D (OFF).

Byte av lampa

LED-lampa: bytet av lysdioden ske endast goras av en kompetent tekniker med hjalp av originaldar.

Metallfiltren som medfoljer flakthuven ske tvattas var 2:a-3:e manad i Funktion till anvandningen, med varmvatten och icede aggressiv rengoringsmedel. Metallfiltren ske t as bort med handtaget genom att lssa filtret forst pa framdelen och genom att dra det bakat (bild 5).

After att filtren skarengoras ske de noggrant torkas av och monteras tillbaka.

Kolfilter

Om flakthuven anvands med filtersystem med invändig cirkulation ske kolfilter anvandas som innehäller behällare av aktiv kol. Det aktiva kolet i filtren ska begränsa lukten frän rök som skapas i koket För en borttagning och byte av filtren, se bild 6.

Kolfiltren POLIESTERE kan inte regenereras aller tvattas och sca regelbundet bytas (var 4:e manad om flakthuven anvands två timmar om;dagen). Filter som ar fulla av fett kan vara runda eller fyrkantiga.

Kolfiltren LONG LIFE skvattas och regelbundet regenereras. Filtret sarkrengoras varannan manad vid en normal anvandning.Det rekommenderas att tvatta filtret i diskmaskinen pax maximal temperatur med normalt tvattmedel.Filtret ska tvattas utan nagot annat for att undvika att matrester kan trangain och skapa daliq lukt. For att aktivera om det aktiva kolet ska filtret torkas i ugn.Valj en temperatur pahogst 100 ° C och torka filtret i 10 minuter.Filtret ska bytas nar det inte langre kan absorbera lukternala ngre.Bild 7

Kondens i flakten

Induktions- aller glaskeramikhallarna varmer maten mycket snabbt och skapar anga innan glas-ller stalytan pa huven varms upp. Detta bildar kondens pa flakten som direfter borjar droppa. En annan orsak till kondens kan vara att rokkanalen inte ar av reckmenderad storlek (se avsnittet INSTALLATION). Angan som forblir innate i flakten under nedkylningen kondenseras och skapar droppar. Det reckmenderas att satta pa flakten tio minutes innan matlagningen och lata den sta pa när du ar klar sa att all rok som samlats i kanalen kan sugas ut.

Det ar också mycket viktigt att regelbundet gora rent filtren och byta dem när de ar slitna (se RENGÖRING AV METALLFILTREN).

Den periodiska rengöringen av ytorna undviker att det blir svårt att ta bort smutsbelaggningar. Om flakthuven har malats erler ar i koppar, använd en mjuk trasa med ljummet vatten och neutralt rengöringsmedel. Det ar forbjudet att hälla vatskor direkt på flakthuven och använda korniga och/eller slipprodukter. Om flakthuven ar i rostfritt stål, använd specifika trasor ochprodukter for matt rostfritt stål (inte abrasiva och/eller korrosiva och utan klor). Se till att du foljer sidermattingens riktning. Använd inte aggressivaprodukter, kemiska loosningsmedel erler derivat是从 petroleumdestillat som kan lamna oljiga rester som kan oxideras och polymeriseras.

Hamlet - Romeo: När du använder olja vid tillagningen rinner oljan till den lagsta delen av huyen. Denna kant sca rengöras oftare ¬n vanligt.

Tillverkaren tar inget ansvar ytskador som orsakas av en forsummelse att folja ovanstäende anvisningar.
