BEDIENUNGSANLEITUNG Cosmos NEBULA

Anker Innovations Deutschland GmbH | Georg-Muche-Strasse 3-5, 80807 Munich, Germany

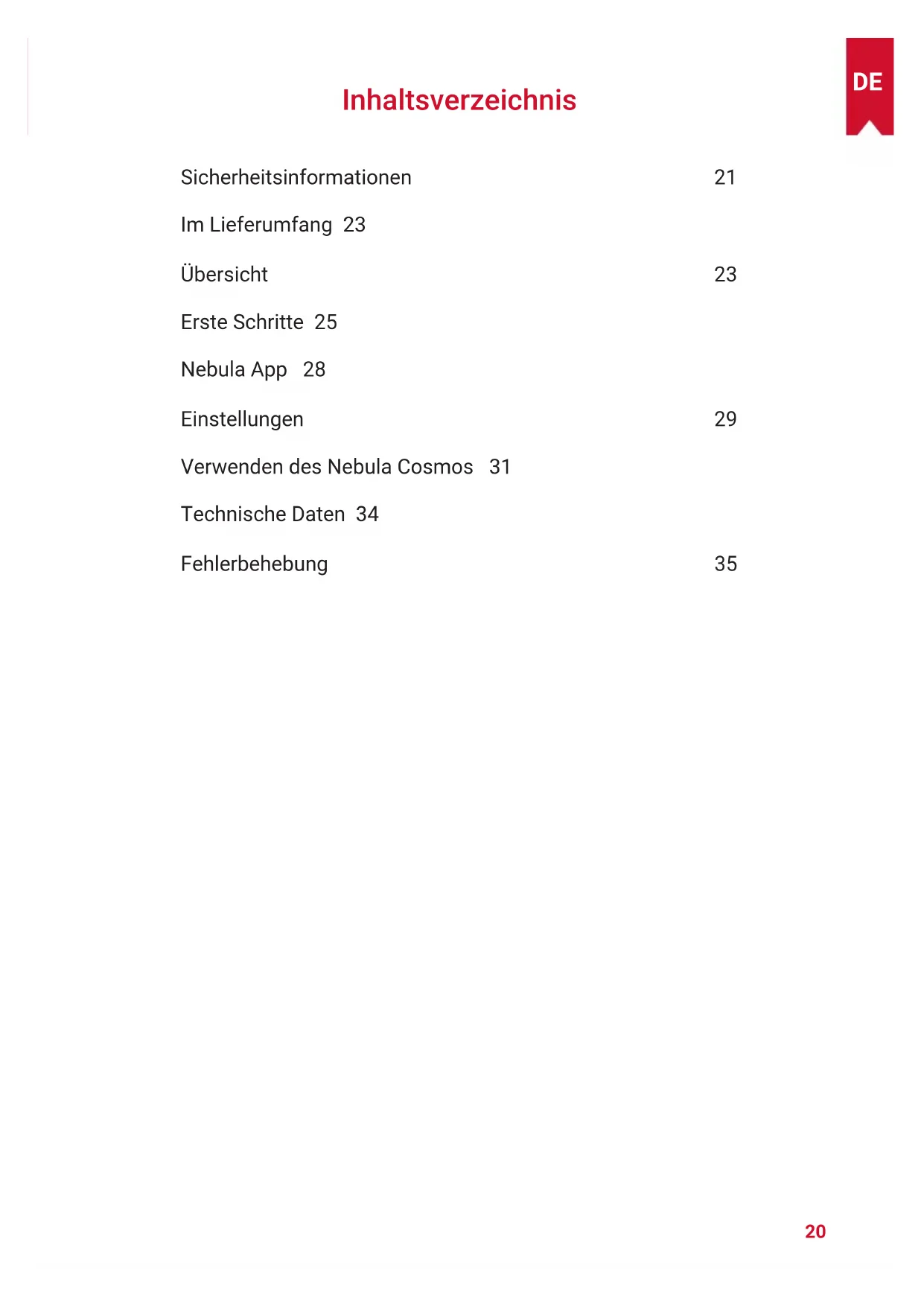

Sicherheitsinformationen 21

Im Lieferumfang 23

Ubersicht 23

Erste Schritte 25

Nebula App 28

Einstellungen 29

Verwendendes Nebula Cosmos 31

Technische Daten 34

Fehlerbehebung 35

Sicherheitsinformationen

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie diesen Gerät verwenden. Nehmen Sie keine Änderungen oder Einstellungen vor, die nicht in dieserm Handbuch beschreiben sind. Wenn Personenschäden, Datenverluste oder Schäden auf eine Missachtung der Anweisungen zurückzuführn sind, gilt keine Gewährleistung.

Einrichtung

• Verringern Sie das Brand- und/oder Stromschlagrisiko, indem Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Mit Wasser gefüllte Gegenstände wie Vasen dürfen nicht auf dem Gerät abgestellt werden.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Tischdecken oder Teppiche, weil dies eine Brandgefahr darstellen können.
• Platzieren Sie das Gerät nicht in übermäßig staubigen oder schmutzigem Umgebungen und nicht in der Höhe anderer Geräte, die ein starkes Magnetfeld erzeugen.
• Zum Schutz vor Überhitzung)dürfen die Belüftungsöffnungen nicht abgedeckt oder verstopf werden.
• Verwenden Sie these Gerät keinesfalls auf beengtem Raum. Lassen Sie zur Belüfung stets einen angemessenen Freiraum um das Gerät herum.
• Schützen Sie das Gerät vor übermöger direkter Sonneneinstrahlung, Hitze, extremen Temperaturschwankungen und Feuchtigkeit. Extreme Temperaturen meiden. Die Betriebs- und Lagerungstemperatur für diese Gerät und das Zubehör sollen zwischen 0^ und 35^ liegen.
• Bei längerem Betrieb wird die Oberfläche des Geräts besteht.fahren Sie es umgehend herunter und trennen Sie das Ladegerät. Wenn das Gerät abgekühlt ist, können Sie es wieder in Betriebnehmen.
• Gehen Sie mit dem Gerät immer vorsichtig um. Vermeiden Sie es, das Objektiv zu berühren. Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät hantieren.
• Stellen Sie keine schweren oder scharfkantigen Gegenstände auf das Gerät.
• Nehmen Sie das Gerät nicht auseinander - es besteht die Gefahr von Stromschlagen.
• Verwenden Sie nur das durch den Hersteller zugelassene Zubehör.
• Vermeiden Sie extreme Vibrationen, da sonst interne Komponenten beschädigt werden können.

Stromversorgung

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Schalten Sie das Gerät aus, bevor Sie das Netzteil aus der Steckdoseziehen.
• Schützen Sie das Netzkabel, damit niemand darauf tritt oder es anderweitig gequetscht wird, insbesondere an Steckern, an Mehrfachsteckdosen und am Austrittspunkt des Kabels am Gerät.

• Trennen Sie das Gerät bei Gewittern oder längerer Nichtverwendung vom Stromnetz.

• Vor dem Herstellen oder Ändern von Verbindungen stellen Sieitte sicher, dass alle Geräte vom Stromnetz getrennt sind.

• Berühren Sie niemals das Netzkabel oder den Netzanschluss mit feuchten Händen.

Schutz des Gehörs

• Zur Vermeidung von Gehörschäden nicht über langere Zeiträume bei hoher Lautstärke verwenden. Stellen Sie die Lautstärke auf einen sicheren Pegel ein.

Ladevorgang

• Das Ladegerät ist vom Typ NSA120EC-19063200 mit einer Ausgangsspannung/ Stromstärke von 19V DC/6,32A. Das Ladegerät sollte in der Höhe des Produkts installiert werden und leicht zugänglich sein.
• Das Ladegerätarf ausschließlich in Innenbereichen verwendet werden.
• Stellen Sie das Gerät während des Ladevorgangs in einer Umgebung mit normaler Raumtemperatur (5-25 °C) und angemessener Belüftung auf.
• Aufgrund des Gehäusematerialsarf das gesamt nur an eine USB-Schnittstelle der Version 2.0 oder hoher angeschlossen werden.

Reinigung

• Verwenden Sie ein weiches, fusselfreies Tuch. Verwenden Sie keine flüssigen, gasförmigen oder leicht entflammbaren Reinigungsmittel.
• Verwenden Sie keine flüssigen Reinigungsmittel zum Reinigen des Objektivs. Andernfalls können die Beschichtung des Objektivs beschädigt werden.
• Verwenden Sie spezielles Objektiv-Reinigungspapier.

Reparaturen

• Nehmen Sie keine Reparaturen an thisem Gerät vor. Lassen Sie das Gerät nur durch ein autorisiertes Servicecenter reparieren.
• Unsachgemäß Wartung kann zu Personenschäden und zu Schäden an thisem Gerät führen.
• Lassen Sie Wartungsarbeiten stets von qualifiziertem Servicepersonal ausführten.

Vorsicht

• Dieses Gerät kann potenziell schädliche optische Strahlung abgeben.
• Blichen Sie nicht direkt in den Lichtstrahl. Das helle Licht kann ihren Augenschaden.

Nebula Cosmos

Adapter Fernbedienung 2 x AASG

Batterien

Übersicht

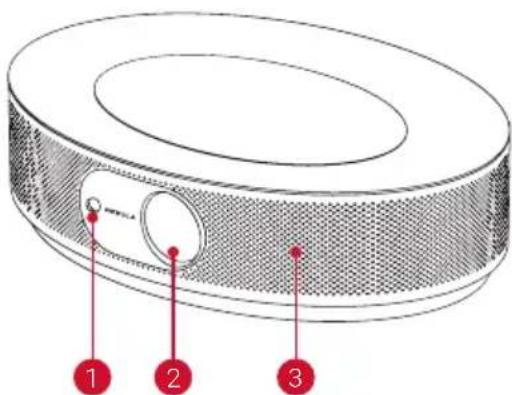

1. Vorderseite

1 Kamera für Auto-Fokus
2 Objektiv
3 Lautsprecher

2. Rückseite

Ein-/Aus-Taste

Zum Einsatz drucken
- Zum Ausschalten drücken und gedrückt halten

GS-Eingang
3 HDMI Eingangsanschluss
Zum Anschlieben eines Wiedergabegerats
4 USB-A-Anschluss
Zum Anschlieben an ein USB-Speichermedium
Optischer Audioanschluss
- Anschluss an ein Audiogerät über ein optisches Kabel

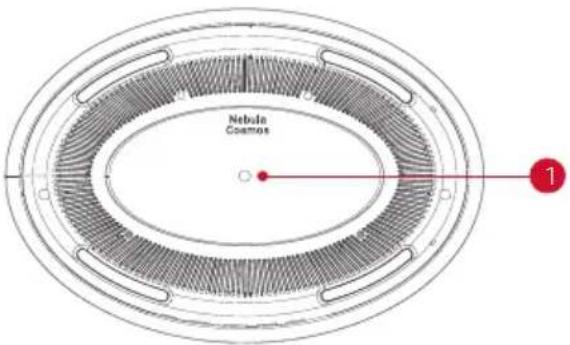

3. Unterseite

1 1/4" Stativgewinde

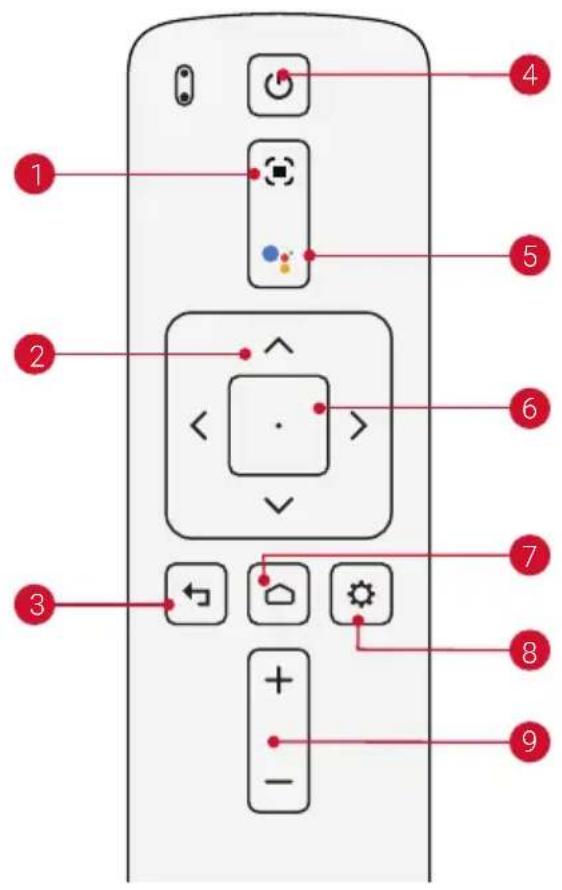

4. Fernbedienung

1 Fokusanzupassen
2 Navigation
3 Zurück
4 Ein-/Ausschalten
Zum Aktivieren von Google Assistant drucken
6 Bestätigen Sie den ausgewählten Inhalt
Home
8 Systemeinstellungen
9 Lauter / leiser

Fernbedienung: Nebula RC

Modell: D0413

5. LED-Anzeige

LED-Status Beschreibung

Leuchtet rot Betrieb im Projektor-Modus

Erste Schritte

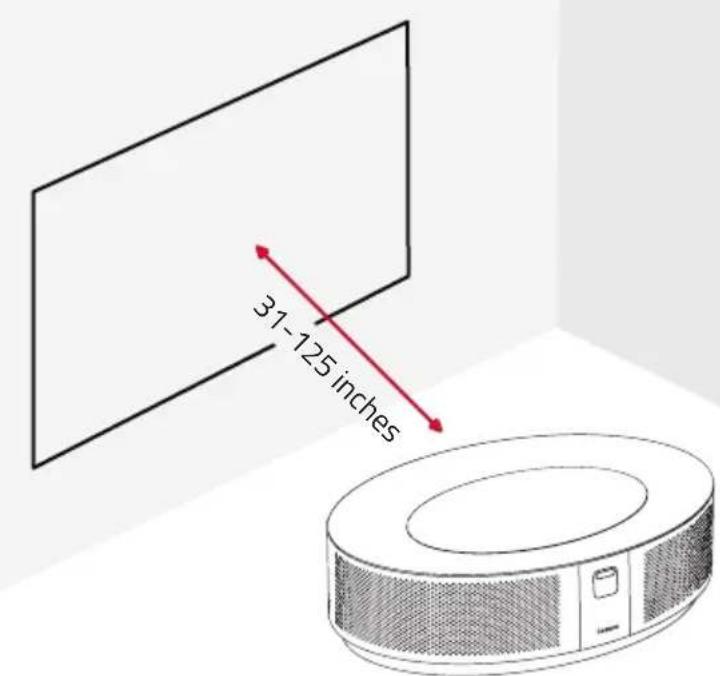

1. Platzierung

Stellen Sie das Gerät auf eine stabile, ebene Oberfläche undrichten Sie es senkrecht zur Projektnsfläche aus. Die besten Ergebnisse erzielen Sie mit einer weiß, ebenen Projektnsfläche. Der Abstand zwischen dem Gerät und der Projektnsfläche muss mindestens 0,8 m undarf hochstens 3,18 m betragen.Damit erhalten Sie eine Bildgroße von ca. 75 bis 300 cm.

• Das Gerät muss nicht in Richtung der Projektkliffe gereigt werden. Sie können das Projektks Bild bei Bedarf mit der integrierten Keystone-Korrektur (Trapezkorrektur) anpassen.
• Die Bildgroße richtet sich nach dem Abstand zwischen dem Gerät und der Projektkonsfläche. Mit einem Projektorabstand von 160 bis 260 cm erzielen Sie das Beste Ergebnis.
• Sie können den Projektor auch an der Decke montieren.

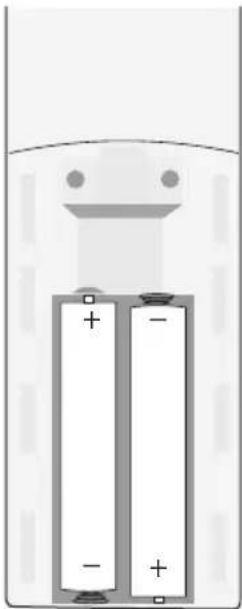

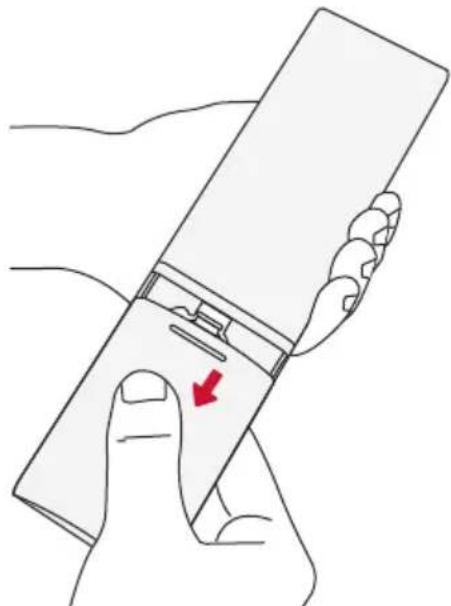

2. Vorbereiten der Fernbedienung

Die Fernbedienung wird mit zwei AAA-Batterien gefelfert.

① Schieber Ben Sie bei der ersten Verwendung das Batteriefach auf und legen Sie zwei AAA-Batterien ein.

② Um die Batterie auszutauschen, entriegeln und öffnen Sie das Batteriefach und legen Sie eine neue Batterie ein. Achten Sie darauf auf die richtige Ausrichtung der Pole (+ / - ) entsprechend den Markierungen. Schließen und verriegeln Sie das Batteriefach anschließend wieder.

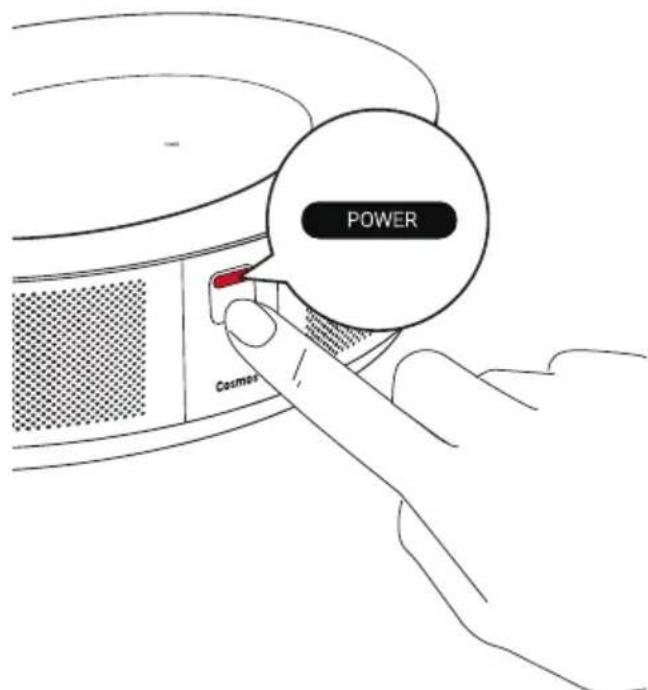

3. Erste Schritte

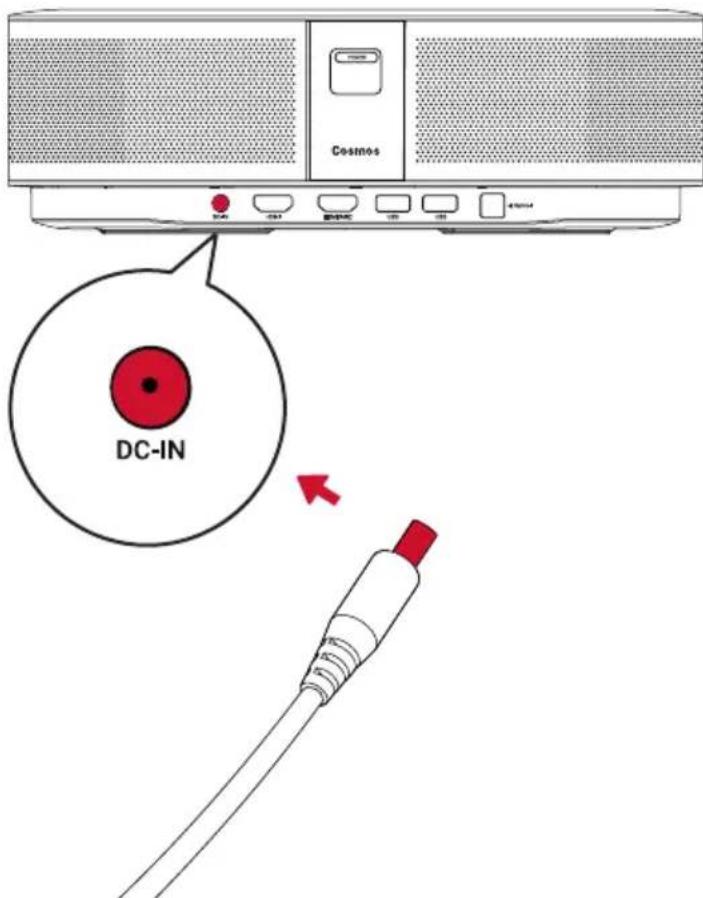

① Schließen Sie den Nebula Cosmos über das mitgelieferte Netzteil an die Steckdose an.

② Drücken Sie, Powerden Projektor auszuschalten.

③ Richten Sie das Gerät auf eine geeignete Projektknliche oder Wand aus. Die integrierte Autofokus-Funktion ermöglich es Ihr dem Projektor, automatisch zu

fokussieren. Oder Sie konnen auf der Fernbedienung drücken, um den Fokus manuell einzustellen.

④ Befolgen Sie bei der ersten Verwendung die Bildschirmanweisungen, um die grundlegende Einrichtung vorzunehmen.

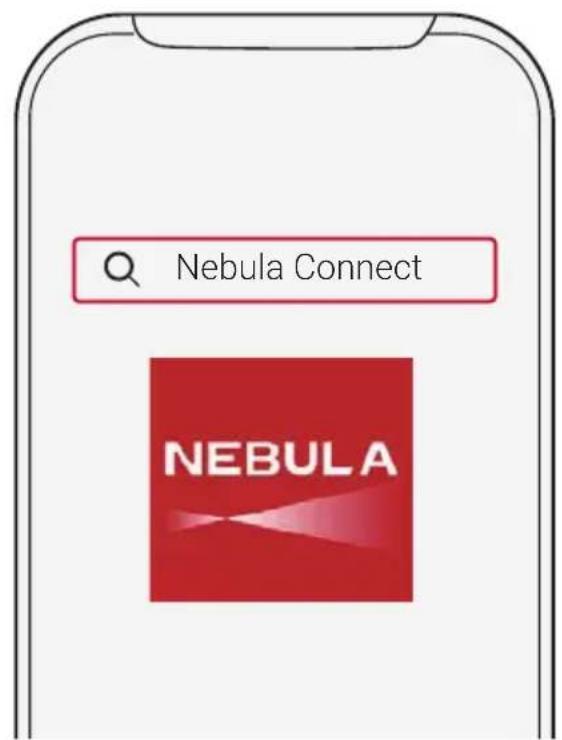

Nebula Connect App

Zur leichteren Bedienung des Geräts empfehlen wir Ihnen den Download von Nebula Connect, einer speziell für Nebula entwickelten App. Mithilfe dieser App konnen Sie den Bildschirm als Maus verwenden.

① Laden Sie die Nebula Connect-App aus dem App Store (iOS-Geräte) oder bei Google Play (Android) herunter.

② Aktivieren Sie Bluetooth auf Ihr Smartphone und wahlen Sie [Nebula Cosmos] als zu verbindendes Gerät aus.
③ Öffnen Sie die Nebula Connect-App und befolgen Sie die Bildschirmanweisungen, um die Verbindungseinrichtung abzuschreiben.

Mehr Leistung im Android Nebula Cosmos mit Android-TV™

Befolgen Sie die Bildschirmanweisungen, um den Einrichtungsvorgang abzuschlieben. Option 1. Schnelle Einrichtung

Android-Benutzer können die Bildschirmanweisungen befolgen, um Android TV^TM mit dem Android-Telefon schnell einzurichten.

Option 2. Nebula Cosmos einrichten

iOS-Benutzer: Befolgen Sie die Anweisungen, um den Vorgang abzuschreiben.

① Überspringen Sie die Schritte zur schllen Einrichtung.
② Verbinden Sie den Nebula Cosmos mit dem Netzwerk.
③ Melden Sie sich mit Ihr dem Google-Konto an.

Nach Abschluss der Einrichtung wird der Nebula Cosmos von Android TV^TM gesteuert.

Einstellungen

Nehmen Sie nach dem erstmaligen Einsatz des Nebula Cosmos die Einrichtung vor.

1. Netzwerk

Sie können mit diesen Gerät über ein WLAN eine Verbindung zum Internet herstellen.

① Wahlen Sie auf der Homepage [Netzwerk & Internet] und drücken Sie.
(2) Befolgen Sie die Bildschirmanweisungen, um die Verbindung herzustellen.

2. Audio

Das Audioformat kann über die Audioeinstellungen geändert werden.

① Wahlen Sie auf der Homepage [Audioeingstellungen] und drücken Sie.

Digitales Audioformat automatisch wechseln

Aktivieren oder Deaktivieren des automatischen digitalen Audioformatwechsels zwischen PCM und RAW

3. HDMI

HDMI 1/2 als Eingangsquelle auswahlen. Sie können diese Option auch unter den CEC-Einstellungen ändern.

① Wahlen Sie auf der Homepage [HDMI] und drücken Sie.

CEC-Einstellungen

Drücken Sie Enter, um die CEC-Einstellungen zuändern

4. Projektor

① Wahlen Sie auf der Homepage > [Projektoreinstellungen] aus drücken Sie auf □

[Helligkeit]	Helligkeit zwischen 0 und 100% auswahlen
[Farbtemperatur]	[Normal] / [Kalt] / [Warm]
[Wandfarbe]	[Weiß] / [Rot] / [Orange] / [Blau] / [Grün] / [Cyan] / [Gelb] / [Violett]
[Keystone-Korrektur]	Keystone-Korrektur (Trapezkorrektur) aktivieren/deaktivieren.
[Zoom]	[70-100%]
[Autom. Fokuskorrektur]	Drücken Sie Enter, um die automatische Fokuskorrektur auszuführen.
[Modus „Projektor“]	[Autom]: Erkennt automatisch, ob der Projektor invertiert ist. Wechseln automaticisch zwischen diesen Optionen.
	[Frontprojektion]: Der Projektor befindet sich vor der Projekteisfläche.
	[Rückprojektion]: Der Projektor befindet sich hinter der Projekteisfläche.
	[Invertierte Frontprojektion]: Der Projektor hängt in umgedrehter Position von der Decke. Das Bild wird um 180 Grad gedreht.
	[Invertierte Rückprojektion]: Der Projektor hängt in umgedrehter Position und hinter der Projekteisfläche von der Decke. Das Bild wird um 180 Grad gedreht und horizontal gespiegelt.

5. Apps

① Wahlen Sie auf der Homepage [Apps] aus drücken Sie auf .□
② Wahlen Sie eine App aus. Sie können nun die aktuelle Version prüfen, die App öffnen oder das Beenden erzwingen, den belegten Speicherplatz überprüfen oder Daten Löschen bzw. den Cache leeren oder Benachrichtigungen und Berechtigungen aktivieren bzw. deaktivieren.

6. Andere

Wahlen Sie auf der Homepage aus, um weitere Einstellungsoptionen zu finden.

[Geräteinstellungen]
[Info]	Geräteinformationen und Firmware-Aktualisierung anzeigen.
[Datum und Uhrzeit] Datum und Uhrzeit manuell einstellen
[Sprache] Sprache für die Bildschirmanzeige auswahlen
[Tastatur] Sprache für die Tastatur auswahlen
[Ton] Audio-Ausgabequelle und Tonformat auswahlen
[Speicher] Gerätespeicher und Wechselspeicher überprüfen
[Reset] Alle Daten aus dem internen Speicher des Geräts Löschen
[Datum und Uhrzeit]
[Datum und Uhrzeitautomatisch]	Automatische Datums- und Uhrzeitanzeige aktivieren oder deaktivieren
[Datum einstellen] Datum manuell festlegen

[Zeiteinstellung] Uhrzeit manuell festlegen

[Zeitzone einstellen] Zeitzone festlegen.

[24-Stunden-Format verwenden] 24-Stunden-Format aktivieren oder deaktivieren

Verwendend des Nebula Cosmos

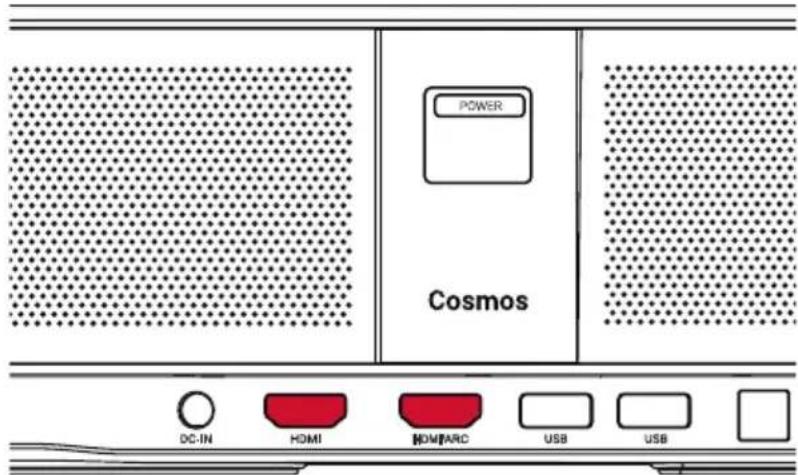

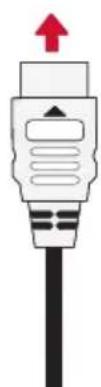

1. Abspielen über HDMI-Wiedergabegeräte

Der Nebula Cosmos kann an verschiedene HDMI-Wiedergabegerate angeschlossen werden, z. B. TV-Box oder -Stick, DVD-Player, Set-Top-Box (STB), Spielkonsolen oder andere Geräte.Zwei HDMI-Geräte können gleichzeitig an den Projektor angeschlossen werden, um Video mit 4K@60 fps zu streamen.

Abspielen über HDMI-Wiedergabegeräte:

① Verbinden Sie den Nebula Cosmos über ein HDMI-Kabel (im Lieferumfang enthalten) mit einem HDMI-Wiedergabegerät.

Die HDMI-Wiedergabe wird automatisch gestartet, sobald das Gerät an ein HDMI-Wiedergabegerät angeschlossen wurde.

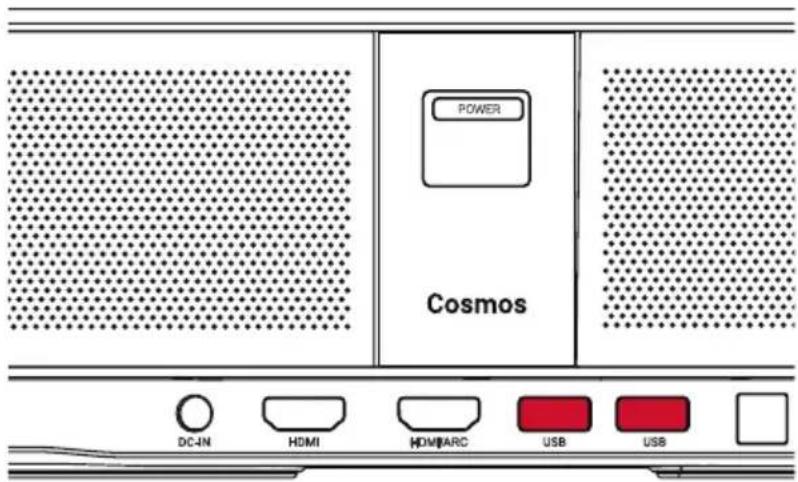

2. Wiedergabe über ein USB-Laufwerk

Sie können mit dem Nebula Cosmos Music, Videos und Bilder wiedergeben, die auf einem USB-Laufwerk gespeichert sind.

Wiedergabe über ein USB-Laufwerk:

① Laden Sie den Nebula File Explorer von Google Play herunter.
(2) Stecken Sie ein USB-Gerät in den USB-Anschluss ein.

• Im Nebula File Explorer erscheint der USB-Ordner.

③ Wahlen Sie Videos oder Fotos vom USB-Gerät aus, die Sie wiedergeben möchten, und drücken Sie.
④ Drücken Sie um die Wiedergabe zu beenden.

3. Verbinden von Bluetooth-Zubehör

Sie können Bluetooth-Geräte mit Nebula Cosmos verbinden.

① Wahlen Sie auf der Homepage [Fernbedienungen & Zubehör] und drücken Sie.
② Wahlen Sie Zubehör hinzufugen.

• Der Projektor sucks nach Zubehör.

③ Koppeln Sie ihren Projektorn mit dem verbindenden Gerät.
(4) Befolgen Sie die Bildschirmanweisungen, um die Bluetooth-Verbindung herzustellen.

Hinweis: Bevor Sie ihre Bluetooth-Geräte koppeln, vergewissern Sie sich, dass sich die Fernbedienung und Ihr Projektor im Kopplungsmodus befinden.

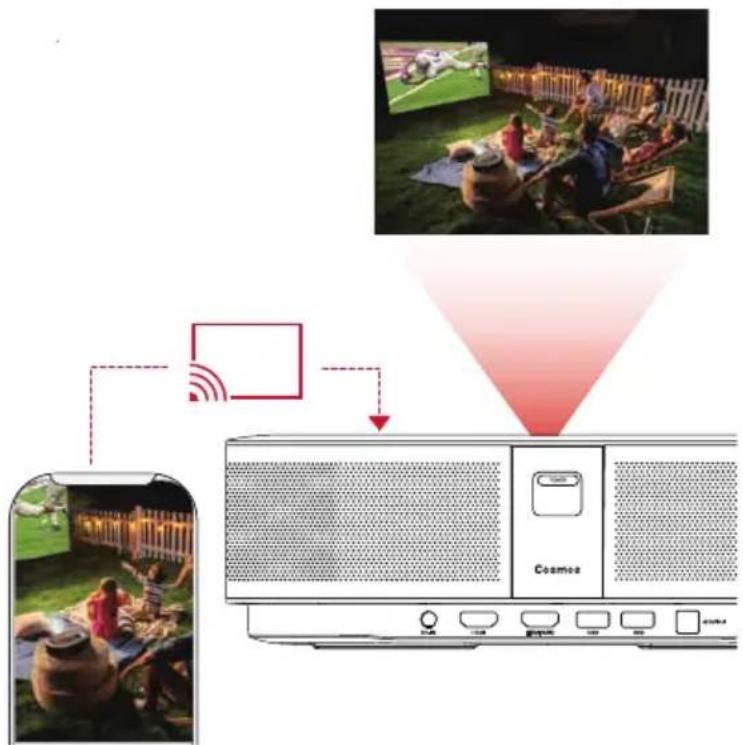

4. Verwenden von Chromecast Built-in

Sie können Fotos, Videos und Musik von Ihrlem Telefon oder Computer direkt auf ihren Nebula Cosmos übertragen.

① Spieler Sie einen Videoclip auf Ihr Telefon ab und tippen Sie auf das Cast-Symbo auf dem Videobildschirm.

② Wahlen Sie das Gerät „D2140" aus, an das übertragen werden soll.

• Dieser Projektor spiegelt den Bildschirm des angeschlossenen Mobiltelefons oder Computers wider.

• Stellen Sie sicher, dass der Nebula Cosmos und Ihr Smartphone im selbstben WLAN-Netzwerk miteinander verbunden sind.
• Aufgrund urheberrechtlicher Beschränkungen ist Screencast für manche Inhalte nicht verfügbar. In dieser Fall konnen Sie diese Inhalte jedoch über dieselbe, auf Ihrhem Nebula Cosmos installierte App streamen.

5. Verwenden von Google-Funktionen

Nebula Cosmos unterstützt auch Google-Funktionen. Sobald eine Verbindung mit einem WLAN-Netzwerk besteht, können Sie auf Online-Services zugreifen, Filme, Musik und Bilder genießen und im Internet surfen. Neben den vor-installierten Apps können Sie auch andere Apps von Google Play installieren und mit Google Assistant sprechen, um bestimmte Aufgaben zu erledigen.

Sprechen mit Google Assistant:

① Stellen Sie sicher, dass Sie die Schritte in Abschnitt „Verbinden von Bluetooth-Zubehör" zum Verbinden ihrer Fernbedienung mit dem Nebula Cosmos durchgeführt haben. Nach der Verbindungsherstellung leuchtet die LED-Anzeige auf der Fernbedienung rot.
(2) Drücken Sie auf der Fernbedienung, um mit Google Assistant zu sprechen.

Technische Daten

Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Stromversorgung: 19V-6,32A

Stromverbrauch: < 120W

Standby-Leistungsaufnahme: < 0.5 W

Display-Technologie: DLP FHD 1920 x 1080P

Lichtquelle: RGB-LED

Projektsbild-GröBe: 30-120 Zoll

Auflösung: 1920 × 1080p

Kontrastverhältnis: 1000:1

Projektsverhältnis: 1.2

Projektionsentfernung: 0,8m bis 3,18m

CPU: Quad Core ARM Cortex-A55

Betriebssystem:Android TV 9.0

RAM:2GB DDR

ROM: 8 GB eMMC

Lautsprecher: 10W × 2

USB-Dateisystem: FAT32/NTFS/exFAT

Empfohlene Umgebungstemperatur: 5^ bis 35^

Relative Luftfeuchtigkeit: 15% bis 85% (nicht kondensierend)

Lagertemperatur und Luftfeuchigkeit: < 65^, < 90% Luftfeuchigkeit

Maße (H× T) .. 290× 198× 92~mm

Gewicht: 2 kg

Fehlerbehebung

① Der Projektor lässt sich nicht mit der Fernbedienung einschalten?

• Halten Sie auf dem Projektor gedrückt, umihn einzuschalten.
• Wenn er ausgeschaltet ist, können Sieihn nicht mit der Fernbedienung einschalten.

② Die Fernbedienung Funktioniert nicht?

• Stellen Sie sicher, dass die Batterien bereits in die Fernbedienung eingelegt wurden.
  Tauschen Sie die Batterien aus.

(3) Unscharfes Bild?

• Drücken Sie um den Fokus manuell einzustellen.

④ Sie können keine WLAN-Verbindung herstellen?

• Aktualisieren Sie die Liste der verfügbaren Netzwerke und versuchen Sie es erneut.
• Starten Sie den Router oder das Gerät neu und versuchen Sie es erneut.

⑤ Wie aktualisiere ich die Firmware?

• Wenn eine neue Version gefunden wird, werden Sie aufgefordert, einen Neustart durchzuführen und die Aktualisierung vorzunehmen.
