| Produkttyp | Vernetztes Raumthermostat |
| Marke | Buderus |
| Modell | Logamatic TC100 |
| Abmessungen (L x B x H) | 100 x 145 x 27 mm |
| Gewicht | 250 g |
| Stromversorgung | 14,3 bis 16,0 V DC |
| Maximale Leistungsaufnahme | 0,9 W |
| Anschluss | Wi-Fi 802.11b/g, kabelgebundener EMS BUS |
| Display | Berührungsempfindlich mit Näherungserkennung |
| Hauptfunktionen | Regelung der Zentralheizung, Warmwasserverwaltung, Zeitprogrammierung, manueller Modus, Selbstlernfunktion, Last- oder Wetterkompensation (je nach Version) |
| Wartung und Reinigung | Berührungsbildschirm nach Verriegelung mit einem sauberen, trockenen Tuch reinigen |
| Sicherheit | Nicht zerlegen, feuchte/staubige Umgebungen vermeiden, vor Installation Strom abschalten |
| Mitgelieferte Teile | Wandhalterung, Schrauben (2x), Dübel (2x), Installations-/Bedienungsanleitung |
| Garantie | 2 Jahre |
| ErP-Klasse | V (Gewinn +3%) oder VI (Gewinn +4%) je nach Version |
| Softwareversion | Automatische Updates über Internet |
Häufig gestellte Fragen - Logamatic TC100 BUDERUS
Benutzerfragen zu Logamatic TC100 BUDERUS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermostat kostenlos im PDF-Format! Finden Sie Ihr Handbuch Logamatic TC100 - BUDERUS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Logamatic TC100 von der Marke BUDERUS.
BEDIENUNGSANLEITUNG Logamatic TC100 BUDERUS
1 Symbolerklarung und Sicherheitshinweise 2
1.1 Symbolerklarung 2
1.2 Sicherheitshinweise 2
2 Umweltschutz/Entsorgung 3
3 Produktinformationen 3
3.1 Lieferumfang 3
3.2 Garantiebedingungen 3
3.3 Softwareversion 3
3.4 Betriebsdaten 3
3.5 Datenverbindung 3
3.6 Nutzliche Tipps 3
3.7 Touchscreen 4
3.7.1 Naherungserkennung 4
3.7.2 Touchscreen-ELEMENTE 4
4 Installation 5
4.1 Erstinspektion 5
4.2 Aufstellort wahlen 5
4.3 Installation der Anschlussplatte für die Wandmontage 5
4.4 Anschluss an den Kessel 5
4.5 Montage/Demontage des Thermostats 6
4.6 Erstmalige Verwendung 6
4.6.1 Software-Updates fur den Thermostat 6
4.6.2 Inbetriebnahme des Thermostats 6
4.6.3 Verbindungsaufbau mit dem Wi-Fi-Netz und dem Internet 6
5 Bedienung 8
5.1 Heizung 8
5.1.1 Andern der Temperatureinstellung 8
5.1.2 Handbetrieb/Zeitprogramm 8
5.2 Warmwasser 8
5.2.1 Kombigerate 8
5.2.2 Vorübergehende Aktivierung des WW-Zeitprogramms 8
5.2.3 Dauerhafte Aktivierung/Deaktivierung des WW-Zeitprogramms 8
5.3 Weitere Funktionen und Einstellen des Zeitprogramms 9
6 Vorgaben 9
7 Wartung und Störungsbehebung 9
7.1 Reinigen des Touchscreens 9
7.2 Ändern des Wi-Fi-Netzpasswords oder neues Password 9
7.3 Behebung/Fehlersuche 9
7.3.1 Nach einem Stromausfall 9

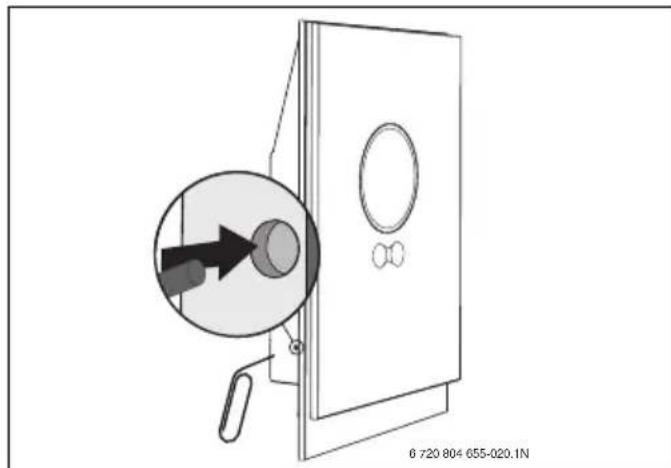

7.3.2 Zurücksetzen des Thermostats 9
7.3.3 Fehlersuche 10
8 ErP-Klasse 11
Buderus
1 Symbolerklarung und Sicherheitshinweise
1.1 Symbolerklarung
Warnhinweise

Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet.
Zusätzlich kennzeichneten Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.
Folgende Signalwörter sind definiert und können im vorliegenden Dokument verwendet sein:
HINWEIS bedeutet, dass Sachschäden auftreten konnen.
VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten konnen.
- WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können.
- GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.
Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem nebenstehenden Symbol gekennzeichnet.
Weitere Symbole
| Symbol | Bedeutung |
| ▶ Handlung | gsschritt |
| → | Querverweis auf eine andere Stelle im Dokument |
| • | Aufzahlung/Listeneintrag |
| - | Aufzahlung/Listeneintrag (2. Ebene) |
Tab. 1
1.2 Sicherheitschinweise
Der Thermostat dient zur Steuerung eines Kessels in einem Wohngebäude.
- Thermostat keinesfalls demontieren.
- Hohe Temperaturen sowie feuchte und staubige Umgebun-gen meiden.
- Zur Vermeidung von Kurzschlüssen oder Schäden am Thermostat zum Reinigen kein Wasser und keine Reinigungsmittel verwenden (→ Kapitel 7.1).
- Vor der Installation des Thermostats Kessel stromlos schalten.
2 Umweltschutz/Entsorgung
Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Geschäftspunkte bestmögliche Technik und Materialien ein.
Verpackung
Beider Verpackung sind wir an den länderspezifischen Verwertungssystemen beseitigt, die ein optimes Recycling gewährleisten. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Elektro- und Elektronik-Altgeräte

Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zugeführt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte).
Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die landerspezifischen Rückgabe- und Sammelsysteme.
3 Produktinformationen
3.1 Lieferumfang

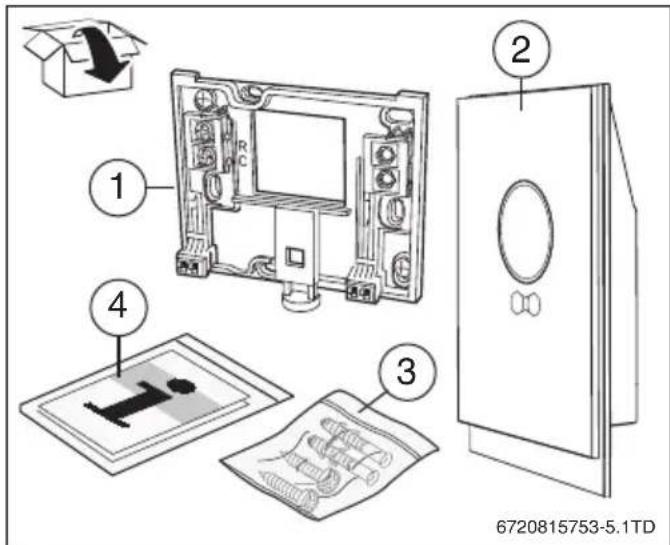

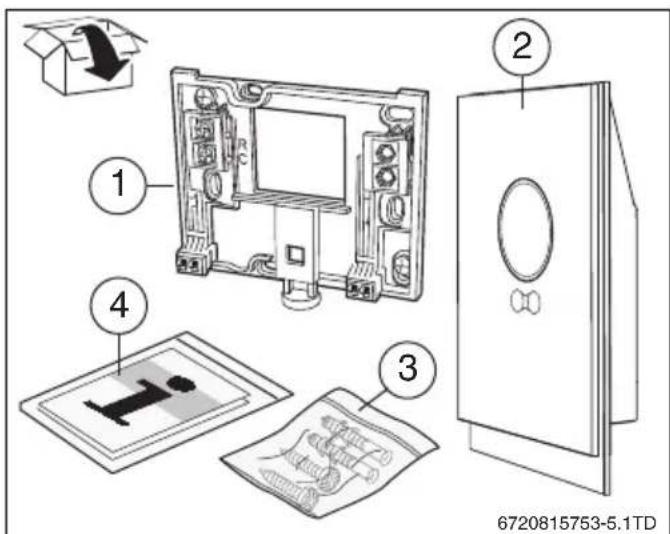

Bild 1 Lieferumfang
[1] Wandmontageplatte
[2] Thermostat
[3] Beutel mit Schrauben (2×) und Wandübeln (2×)
[4] Installations-/Bedienungsanleitung
3.2 Garantiebedingungen
Für diesen Produkt wird standardmäßige eine 2-jährige Herstellergarantie gewährt. Siehe dazu zugehörige App mit Link zum Online-Registriersystem.
3.3 Softwareversion
Wenn Software-Update verfügbar sind, werden diese entsprechend übermittelt. Nach Updates kann das Touchscreen-Layout ggf. von den Abbildungen in thisem Handbuch abweichen. Die installierte Softwareversion wird auf dem Display angezeigt, wenn thesez zur Reinigung gespeit ist.
Zur aktuellen Version dieser Dokuments besuchen Sie die Webseite des Herstellers.
3.4 Betriebsdaten
Alle Daten werden im Thermostat gespeichert. Es werden keine Verbrauchsdaten auf einem externen Server oder im Internet abgelegt. Damit ist der Datenschutz gewährleistet.
Weitere Informationen zu rechtlichen Hinweisen und Datenschutzregelnfinden Sie auf der Website des Herstellers.
Wenn der Thermostat ausgeschelt ist, werden die Daten für den betreffenden Tag nicht gespeichert.
3.5 Datenverbindung
-
Der Thermostat besteht eine Wi-Fi-Verbindung mit ihrer Router.
-
Der Thermostat unterstützen offene und über WEP 128, WPA- und WPA2-Protokolle verschlüsselte Wi-Fi-Verbindungen.
-
WPA2 ist das sicherste Protokoll und wird deshalb bevorzugt.
-
Die Zeiteinstellung des Thermostats wird über einen externen Server bereitgestellt. Wenn der Thermostat noch keine Verbindung zu dieser dem Server aufgebaut hat, kann er nur manuell bedient werden. Sobald eine Verbindung mit dem externen Server aufgebaut wurde, erfolgt die Zeiteinstellung am Thermostat.
- Alle Kosten zur Herstellung einer Breitband-Internetverbindung und die Verwendung eines Smart Devices liegen in ihrer Verantwortung.
- Der angeschlossene Kesseltyp ist damit maßgeblich, welche Funktionen benutzt werden können. Auf der Website des Herstellers sind die für die einzelnen Kessel verfügbararen Funktionen aufgelistet.
3.6 Nutzliche Tipps
Zu Hilfeveideos siehe Thermostat-App:
·i n f o > h e l p > v i d e o s
oder besuchen Sie die Website des Herstellers.
3.7 Touchscreen
3.7.1 Näherungserkennung
Ein Naherungsfähler erkennt, wenn sich etwas vor dem Touchscreen befindet. Der Touchscreen leuchtet auf. Erfolgt keine weitere Erkennung, erlischt der Touchscreen nach kurzer Zeit. Bei einer länger als 5 Minuten andauernden Erkennung erlischt der TouchscreenEIFE falls.Danach kann er nur durch BeruHren wieder aktiviert werden.
3.7.2 Touchscreen-Elemente

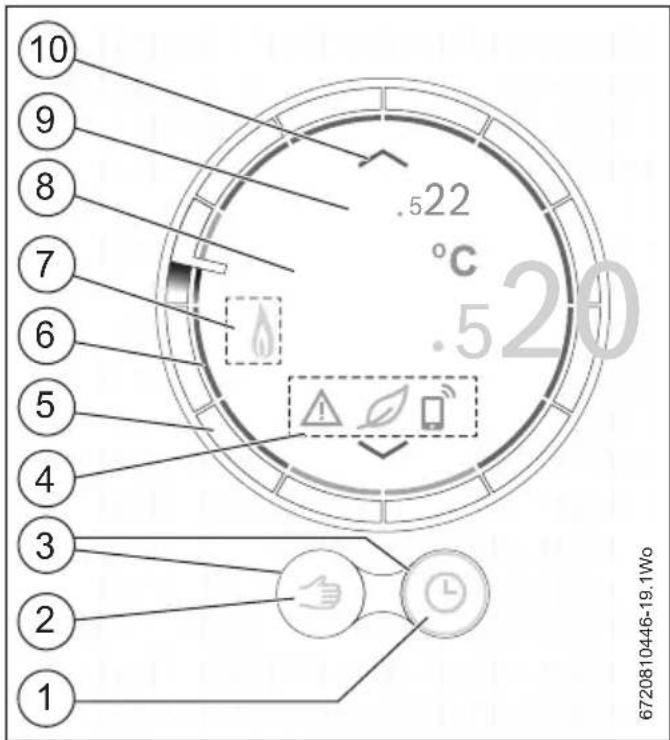

Bild 2 Touchscreen-ELEMENTE
Tab. 2 Symbolbenennung
| Anz. Symbol Benennung | ||
| 1 | ® | Zeitprogramm |
| ® | Selbsternendes Zeitprogramm | |
| ok | Auswahr bestätigten | |
| ® | Urlaubsprogramm aktiv | |
| ○ | Sonntagsfungtion aktiv | |
| ® | Wi-Fi | |
| 2 | ® | Handbetrieb |
| ® | Zurück (zurück zum vorherigen Bild/zur vorherigen Funktion) | |
Tab. 2 Symbolbenennung
| Anz. Symbol Benennung | |
| 3 | Aktive Funktion |
| Inaktive Funktion | |
| 4 | Keine Verbindung mit Internet-Server |
| Keine Wi-Fi-Verbindung | |
| Keine Verbindung mit Kessel | |
| Eco-Anzeige; Temperatureinstellung liegt unter gemessenem Mittelwert | |
| Servicefrage; Informationswarning | |
| Fehler | |
| Letzte über App oder Nährungsfunktion erfolgte Änderung | |
| 5 | Zeitkreis: eingeteilt in 1-Stunden-Segmente mit aktueller Zeitanzeige. Die Aktionen des Zeitprogramms werden am Innenring angezeigt. Die Farbe des Zeitsegments zeigt die jeweilige Aktion des Zeitprogramms: · Rot zeigt an, dass die Solltemperatur im Zeitprogramm über der des vorhergehenden Zeitsegments liegt · Blau zeigt an, dass die Solltemperatur im Zeitprogramm unter der des vorhergehenden Zeitsegments liegt |
| 6 Temperatur | Anzeige des Zeitprogramms. Bei einer Störung ist der Ring orange. |
| 7 | WW-Betrieb aktiv; wird auch während der Kesselaufheizung angezeigt. |
| Kessel in Betrieb | |
| 8 | Gemessene Raumtemperatur |
| 9 Raumspoilte | temperatur; wird nur angezeigt, wenn diese von der gesessenen Temperatur abweicht. |
| 10 | Solltemperatur erhöhen |
| Solltemperatur senken | |
4 Installation
4.1 Erstinspektion
Vor der Installation sicherstellen, dass der Thermostat mit dem Kessel kompatibel ist.
Die Websites des Herstellers enthalt eine liste kompatibler Kessel:
- 2-Draht-EMS BUS-Verbindung zwischen Kessel und Thermostat.
- Breitband-Internetzugang über Wi-Fi 802.11 b/g bei Verwendung der App und der Internet-Funktion.
4.2 Aufstellort wahlen

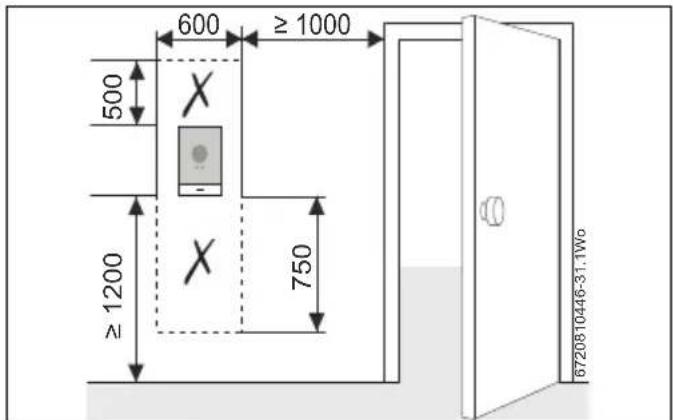

Bild 3 Thermostatinstallation - erforderliche Abstände

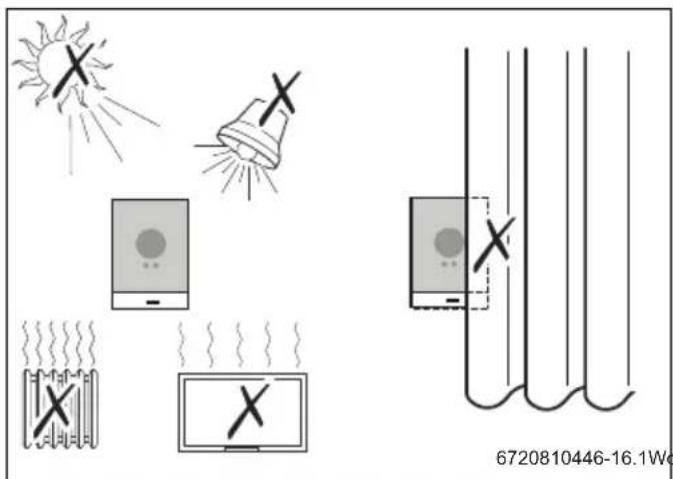

Bild 4 Wichtige Voraussetzungen für die Thermostatinstallation
4.3 Installation der Anschlussplatte für die Wandmontage

VORSICHT: Thermostatanschluss.
Nur EMS BUS-Anschlüsse.
Thermostat nicht an den Netzanschluss
des Kessels anschließen.
Die Anschlussplatte kann direkt an der Wand montiert werden, z. B. an der Stelle des vorhergehenden Thermostats.

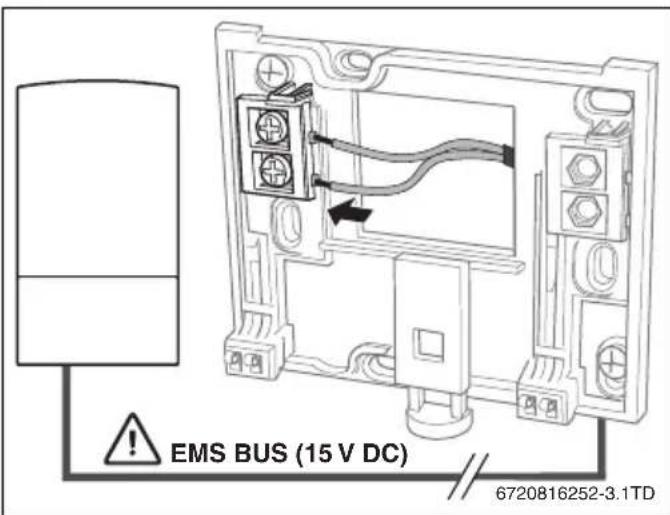

Bild 5 Anschlieben der Wandmontageplatte
4.4 Anschluss an den Kessel

VORSICHT: Thermostatschaden.
Der Thermostat darf keinesfalls an die 230-V-Anschlisse des Kessels oder an eine externe 230-V-Leitung angeschlossen werden.

Der Anschluss des Thermostats erfolgt ausschlieBlich an die EMS BUS-Anschlusses des Kessels, undzar über einen Randstecker mit derBezeichnung „B B" oder EMS.

Beim Austausch vorhandener Regler:
Die Verdrahtung zu den Leistungsanschluss des Kessels LS und LR entfernen und LS und LR überbrücken.
Zur Vermeidung von Netzinterferenzen sicherstellen, dass der Abstand zwischen EMS-Kabel und Netzkabeln mindestens 100mm beträgt. EMS-Anschlüsse sind verpolungssicher.
4.6 Erstmalige Verwendung
4.6.1 Software-Updates fur den Thermostat
Die Software wird automatisch über die Internetverbindung aktualisiert. Direkt nach der Installation ist auf dem Thermostat ggf. nicht die aktuelle Software installiert, sodass möglicherweise noch nicht die komplete App-Funktion unterstützen wird. Die installierte Softwareversion wird auf dem Reinigungsbild angezeigt ( Kapitel 7.1, Seite 9).
4.6.2 Inbetriebnahme des Thermostats
Kessel einschalten, der Thermostat wird mit Strom versorgt.
Displayschutzfolie entfernen.
Thermostat und Kessel werden automatisch miteinander verbunden:
- Während des Verbindungsaufbau werden Kessel-, Wi-Fi- und Internetanschlusssymbol angezeigt.
- Der Thermostat baut eine Verbindung mit dem Kessel auf (Anzeige durch ein Häkchen [2] darüber dem Symbol für die Kesselverbindung [1]).

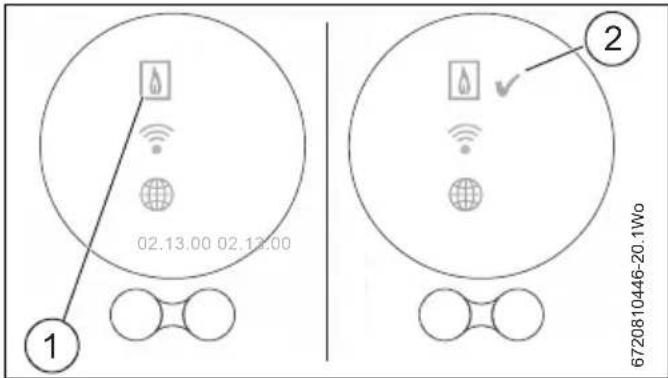

Bild 8 Verbindungsaufbau mit dem Kessel
Die Verbindung mit dem Kessel wurde hergestellt.
4.6.3 Verbindungsaufbau mit dem Wi-Fi-Netz und dem Internet

Der Thermostat kann nur mit „sichtbaren“ Netzen eine Verbindung aufbauen. Wenn das Netz, mit dem der Thermostat verbunden werden soll, ein „verborgenes Netz" ist, muss diese zunachst „sichtbar" gemacht werden. Nach dem Verbindungsaufbau kann das betreffende Netz wieder „verborgen" werden.
- Nach dem Verbindungsaufbau mit dem Kesselucht der Thermostat automatisch nach Wi-Fi-Netzen [1].
- Die möglichen Wi-Fi-Netze werden angezeigt [2].

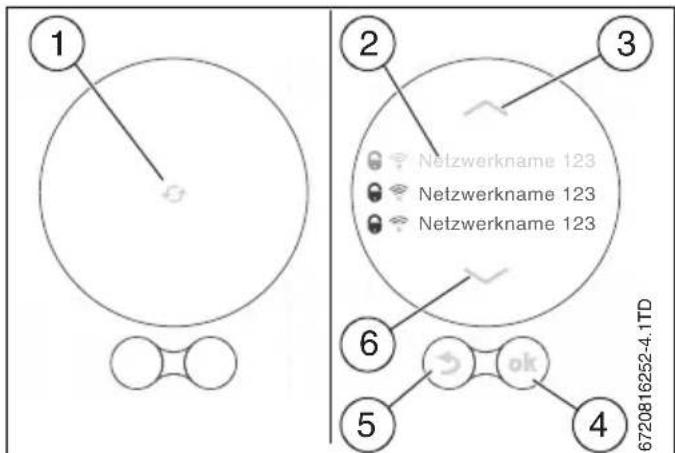

Bild 9 Auswahl eines Wi-Fi-Netzes
Im Display [2] werden die gefundenen Wi-Fi-Netze angezeigt.
Gewünsches Wi-Fi-Netz auswahlen.
Wenn das Wi-Fi-Netz durch ein Password geschützt ist:
Das Password des Wi-Fi-Netzes eingeben. Verbindungsaufbau und Synchronisierung können einige Zeit dauern.

Der Thermostat arbeitet mit dem Standard-Wi-Fi-Protokoll. Im Password für den Wi-Fi-Router keine $-Zeichen verwenden.
Bei Bedarf $-Zeichen aus dem Router-Password entfernen.

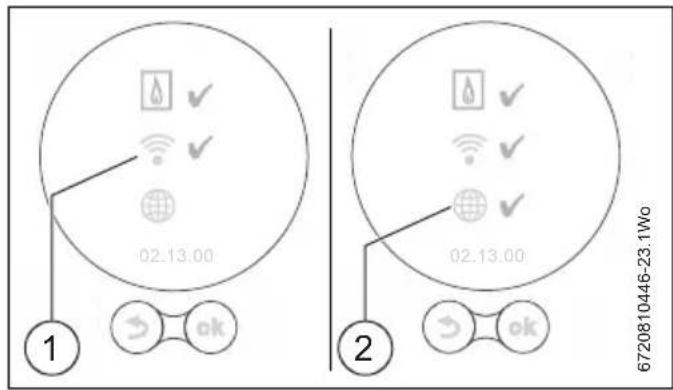

Bild 10 Verbindungsaufbau mit dem Wi-Fi-Netz und dem Internet
Wenn das gewünschte Wi-Fi-Netz nicht gefunden wird:
Taste „Zurück“ betätigen (→ Bild 9, [5]), um den Thermostat in den Offline-Modus zu schalten. Die Temperatur kann jetzt nur manuell über das Displayeingestellt werden.
- Eine Verbindung mit der App oder der Thermostat-Webseite ist nicht möglich.
▶ Taste drücken (→ Bild 9, [4]) um dieSuche zu wiederholen.

Zu möglichen Lösungen für Verbindungsprobleme siehe Kapitel 7.3.3, Seite 10.

Verbindungsaufbau mit dem Internet

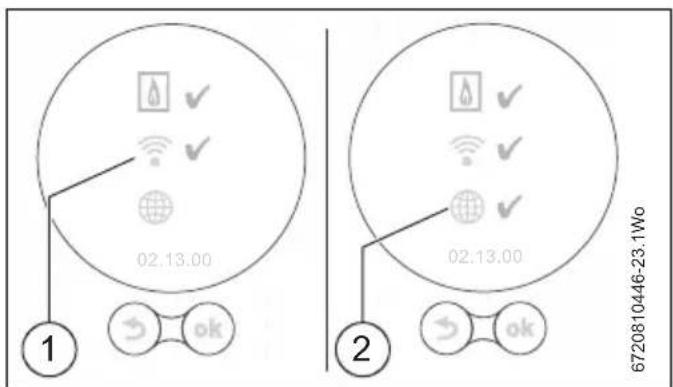

Bild 11 Verbindungsaufbau mit dem Wi-Fi-Netz und dem Internet
- Wenn alle Verbindungen aufgebaut wurden, werden die Daten synchronisiert.
- Im Display wird das Grundbild angezeigt.

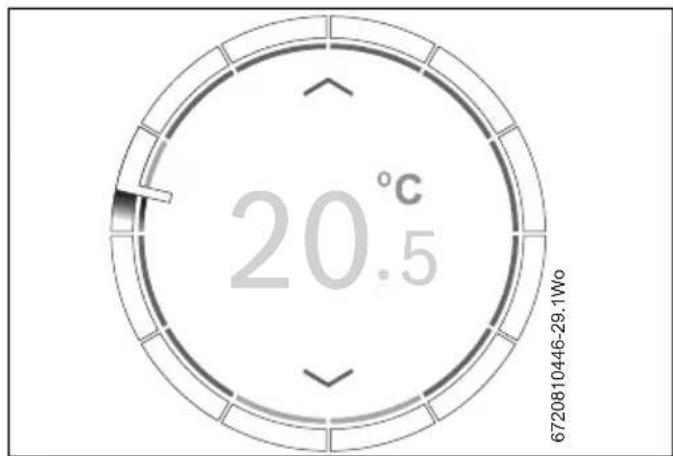

Bild 12 Grundbild
Die T her m o st a t - App k an geladen werden über:

ppStore

Google play
Uber das Smart Device Verbindung mit dem Thermostat aufbauen.
App auf der Thermostat-Website registrierten.
Eindeutigen Zugangscode eingeben ( Aufkleber auf dem Deckblatt).
Beliebiges Password festlegen und auf dem Deckblatt der Bedienungsanleitung notieren.
5 Bedienung
Der Touchscreen ist für eine manuelle Bedienung in begrenztem Umfang konzipiert. Für alle anderen Funktionen und die Programmierung die App auf dem Smart Device verwenden.
5.1 Heizung
5.1.1 Ändern der Temperatureinstellung

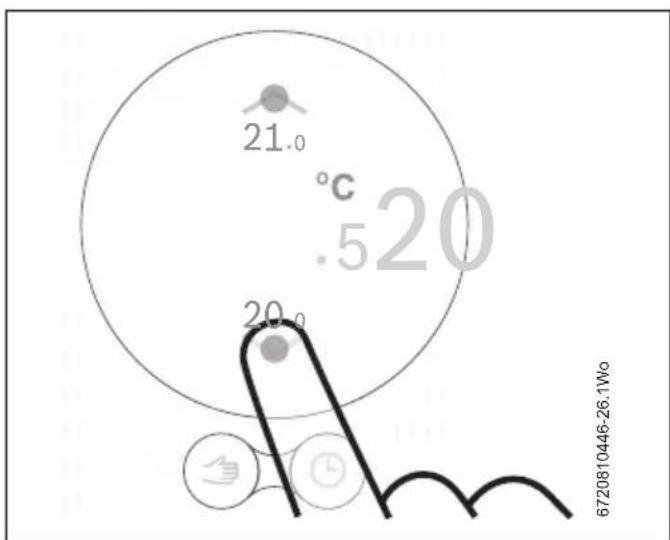

Bild 13 Tippen
5.1.2 Handbetrieb/Zeitprogramm
Einstellungen für das Zeitprogramm sind nur über die App auf dem Smart Device möglich.

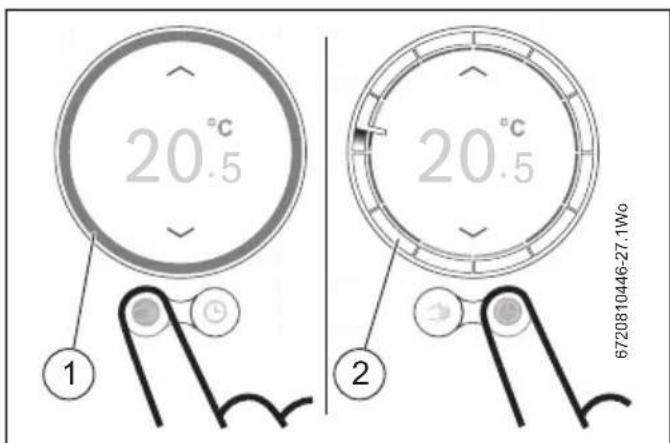

Bild 14 Auschwitz des Handbetriebs/Zeitprogramms
[1] Schaltfläche Handbetrieb
[2] Schaltfläche Zeitprogramm
Um zwischen diesen Funktionen zu wechseln, kurz die Taste für den Handbetrieb oder das Zeitprogramm betätigten.
5.2 Warmwasser
5.2.1 Kombigeräte
Damit der Thermostat die Warmwasserbereitung steuern kann, muss die Vorwärmfunktion des Kessels aktiviert sein.
Zum Aktivieren der Vorwärmfunktion siehe Bedienungsanleitung des Kombigerats, d. h. ECO-Funktion deaktivieren.
Bei Kombigeraten ist das Warmwassermenü nur zugänglich, wenn die Warmwassersteuerung in der App aktiviert wurde.
5.2.2 Vorübergehende Aktivierung des WW-Zeitpro-gramms

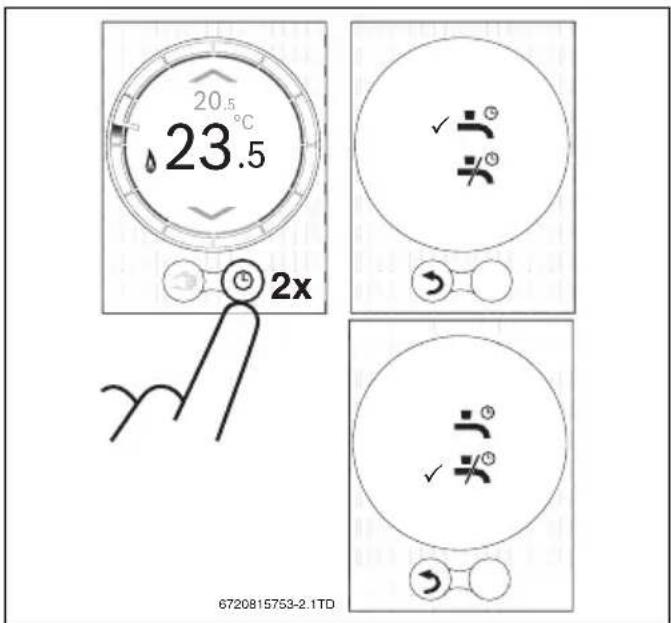

Bild 15 WW-Menus
5.2.3 Dauerhafte Aktivierung/Deaktivierung des WW-Zeitprogramms

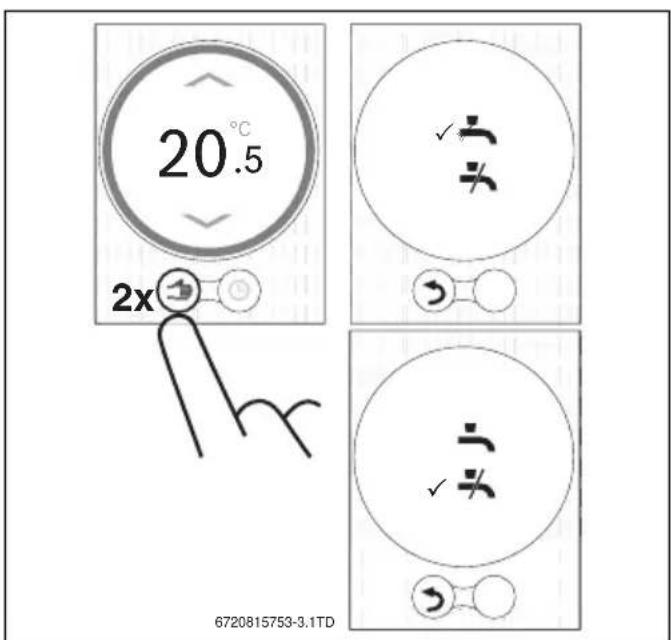

Bild 16 Ständig an bzw. aus
5.3 Weitere Funktionen und Einstellen des Zeitprogramms
Mithilfe der App
Mit der App sind andere Funktionen verwendbar, und das Zeitprogramm für Raumbeheziehung und Warmwasser kann geändert werden.
Die Webseite des Herstellers enthalt einige nützliche Videos, die halten, sich mit der App vertraut zu machen. Diese Videos können auch über die «Info»-Seiten der App aufgerufen werden.
Online
Je nach Kesselmodell sind in der App zahlreiche verschiedene Funktionen verfügbar.
Für weitere Informationen besuchen sie die本网站 des Herstellers.
| 6 | V | o | r | g | a | b | e | n |
| Benennung Einheit Wert | ||
| Anschlussspannung V DC 14,3 bis | 16,0 | |
| Leistungsaufnahme (maximal) W 0,9 | ||
| Abmessungen (L x B x H) mm | 100 x 145 | x 27 |
| Gewicht | g 250 | |
| Zulässige Betriebstemperatur | °C | 0 bis 45 |
| Zulässige relative Feuche | % | 10 bis 90 |
| Verbindung (Wi-Fi) | 802.11b/g |
Tab. 3 Vorgaben
7 Wartung und Störungsbehebung
7.1 Reinigen des Touchscreens

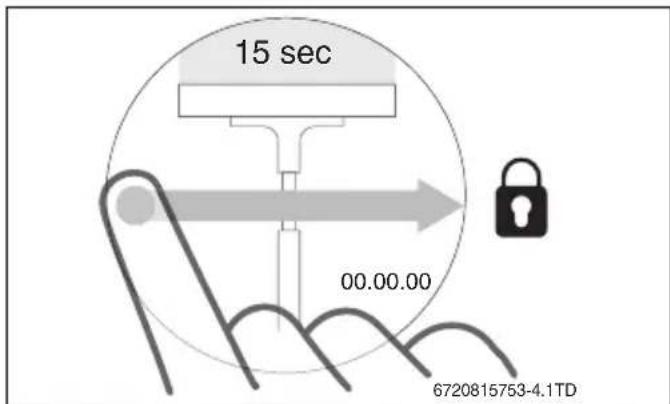

Bild 17 Touchscreen-Schutz
▶ Touchscreen innerhalb von 15 Sekunden mit einem sauber- ren, trockenen Tuch reinigen.
7.2 Ändern des Wi-Fi-Netzpasswords oder neues Password
Zum Anmelden des Thermostats an einem neuen Wi-Fi-Netz oder wenn das Password des bestehenden Netzes geändert wurde:
Thermostat zurücksetzen ( Kapitel 7.3.2).
Schritte zum Einrichten eines Wi-Fi-Netzes ausführten (→ Kapitel 4.6.3).
7.3 Behebung/Fehlersuche

Störungsmeldungen des Kessels werden im Display angezeigt und vom Thermostat automatisch an die App übermittelt.
7.3.1 Nach einem Stromausfall
Im Fall eines Stromausfalls bleiben alle Einstellungen gespeichert. Nach dem Wiederaufbau der Verbindung mit dem Wi-Fi-Netz werden die Einstellungen mit dem externen Server synchronisiert.
Datum- und Uhrzeiteinstellung prufen.
Wenn keine Verbindung mit einem Wi-Fi-Netz aufgebaut werden kann, können die Daten- und Uhrzeiteinstellungen über das Smart Device mittels einer direkten Wi-Fi-Verbindung mit der App eingespielt werden. Datum und Uhrzeit werden automatisch synchronisiert.
7.3.2 Zurücksetzen des Thermostats
Wenn der Thermostat nicht mehr einwandfrei Funktioniert, Thermostat kurzzeitig von der Wandmontageplatte abnehmer und wieder anbringen ( Bild 7, Seite 6).
Wird das Problem dadurch nicht behoben, Rücksetztaste ( Bild 18) bei montiertem Thermostat eineuge Sekunden lang drücken, um die Störung zu beheben. Wenn die Störung erneut auftritt, Installateur oder technischen Kundendienst der Bosch-Gruppe konsultieren.

Bild 18 Zurücksetzen

Zurücksetzen!
Durch Betätigkeiten der Rücksetztaste werden alle vorgenommen Einstellungen gelöscht. Die Wi-Fi-Verbindung muss neu eingerichtet werden.
7.3.3 Fehlersuche
Siehe Webseite des Herstellers zu halten.
Tab. 4 Fehlersucheliste
| Fehler Abhilfe | |
| Keine Wi-Fi-Verbindung | Das Wi-Fi-Signal vom Wi-Fi-Router ist ggf. nicht stark genug. Wi-Fi-Repeater installieren. |
| Wi-Fi-Netz nicht gefunden | Ggf. ist die Ausblendfunktion des Wi-Fi-Routers aktiviert oder die Broadcast-Funktion (zur Über-tragung der SSID) deaktiviert. Ausblendfunktion oder Broadcast-Funktion vorübergehend aus-bzw. einschalten. |
| Anzeige erlischt nicht | Schutz des Wi-Fi-Netzes erfolgt möglicherweise durch „WEP64“-Protokoll. Dieses Protokoll wird nicht unterstützt. Sicherheitsprotokoll des Routers ändern. |
| IP-Adresse | Der Router hat noch keine IP-Adresse vergeben. Dies kann einige Zeit in Anspruchnehmen. Ggf. muss die IP-Adresse im Router manuell zugewiesen werden (→Router Handbuch). |
| Neuer Router oder neues Wi-Fi-Netz installiert | Thermostat von der Wandmontageplatte abnehmer, 10 Sekunden warten, dann wieder einsetzen. Alle gefundenen Wi-Fi-Netze werden auf dem Display angezeigt (→Kapitel 4.6.3). |
| Keine Zeitkreisanzeige auf dem Thermostat | Verbindung mit dem Server unterbrochen. Wiederherstellung der Verbindung abwarten. |
| Seriennummer und Zugangscode fehlen | Seriennummer und Zugangscode sind auf dem Aufkleber vorn auf dieser Anleitung sowie auf dem Aufkleber auf der Thermostatrückseite angegeben. Wenn die Anmeldung über eine App erfolgt, können Seriennummer und Zugangscode in der App über das Menu „Info" im Untermenü „Produkt-informationen" angezeigt werden. Wenn Seriennummer und Zugangscode nicht gefunden werden, Installateur oder technischen Kundendienst der Bosch-Gruppe konsultieren. |
| Kein Verbindungsaufbau zwischen App und Thermostat möglich | Besteht eine Internetverbindung des Thermostats (→Kapitel 4.6.3)? Wurden Seriennummer und Zugangscode richtig eingeleben? Hinweis: Groß- und Kleinschreibung beachten. Beim Verbin-dungsaufbau kann es zu einer Verzögerung kommt. Einige Minuten warten. |
| Touchscreen gesperrt, Schaltuhr zählt zurück | Durch horizontales Wischen über das Display wird der Touchscreen deaktiviert. Der Touchscreen ist 15 Sekunden lang gespeit und kann:gereinigt werden. Außerdem kann der Touchscreen in der App gespeit worden sein. App prüfen und ggf. entsperren. |
| Angezeigte Temperatur zu hoch oder zu niedrig | Die angezeigte Temperatur kann in der App kalibriert werden. Für weitere Informationen besuchen Sie die Website des Herstellers. |
| Touchscreen schaltet sich nicht ein | Wenn länger als 5 Minuten keine Erkennung staatfindet, schaltet sich das Display automatisch ab. Danach kann es nur durch Berühren wieder aktiviert werden. |
| Symbol × wird angezeigt | Es besteht keine Verbindung mit dem Internet-Server. Warten, bis die Verbindung automatisch wieder hergestellt wurde. Nach dem Starten kann der Kessel nur manuell gesteuert werden, Zeitprogramme sind nicht verfügbar. |
| Kennwort mit -Zeichen | Der Thermostat arbeitet mit dem Wi-Fi-Standardprotokoll. Im Wi-Fi-Routerpassword konnen des-halb keine-Zeichen verwendet werden. $-Zeichen aus dem Routerpassword entfernen. |
| bleibt an | Symbol erlischt, wenn die Temperatur über das Display geändert oder der{nachste Schaltpunkt im Zeitprogrammbetrieb erreicht ist. |
Tab. 4 Fehlersucheliste
| Fehler Abhilfe | |
| Keine vollständige App-Funktion | Direkt nach der Installation ist auf dem Thermostat ggf. nicht die aktuelle Software installiert,sodass möglichwerweise noch nicht alle Funktionen unterszt werden. Die Software wirdautomatisch aktivisiert, dies kann u. U. einige Tage dauern. |
| Symbol wirdzeitigt | Angelege einer der folgenden Meldungen: wiederholte Zündversuche, Kessel sendet Wartungsmel-lung. Bezieht sich auf ein Informationssignal. Der Kessel faktioniert normal. |
| Thermostat hat keine Soft-ware-Updates empfangen | Die Software wird automatisch aktivisiert. Dafür ist eine dauerhafte Internetverbindung erforder-lich. Wenn der Router nicht ständig an ist, konnen Updates verpasst werden. |
8 E r P - K l a s s e
Die Daten in der Tabelle unter sind zum Ausflüssen der Paket-Fiches für energieverbrauchsrelevante Produkte (ErP) laut EG-Richtlinie und folglich der ErP-Systemdatenetiketten erforderlich. ErP-Kennzeichnungspflicht gultig ab 26. September 2015.
Tab. 5
| Lieferant | Model | ErP-Klasse | Thermostat Funktion und ErP-Beschreibung | Zusätzliche Jahreszeit-bedingte Raumheizungs-Energieeffizienz |
| Buderus, Bosch Gruppe | TC100 V Lastausgleich (Werkseinstellung EIN) | Modulierender Raumthermostat zur Verwendung mit modulierenden Heizgeräten: elektronischer Raum-thermostat, der die Vorlauftemperatur des Wassers hinter dem Heizgerät entsprechend der gemessenen Raumtemperaturabweichung vom am Raumthermostat eingestellten Sollwert regelt. Die Regelung erfolgt durch Modulation des Heizgeräteausgangs. | +3% | |
| Buderus, Bosch Gruppe | TC100 VI Witterungsführung | Witterungsführung und Raumtemperaturfuhler zur Verwendung mit modulierenden Heizgeräten: Vor-lauftemperaturregelung für Heizgeräte, die die Vor-lauftemperatur des Wassers hinter dem Heizgerät in Abhängigkeit von der Außentemperatur und einer ausgewählten Kennlinie für die Witterungsführungändert. Ein Raumtemperaturfühler überwacht die Raumtemperatur und passst die Parallelverschiebung der Kennlinie für einen besseren Raumkomfort an. Die Regelung erfolgt durch Modulation des Heizgerä-teausgangs. | +4% | |
Inhoudsopgave
6 Technische gegevens 19
Afgedankte elektrische en elektronische apparaten

6 Technische gegevens
Tabel 3 Technische gegevens

Fig. 1 Pièces fournies
Bosch Thermotechnik GmbH
Buderus Deutschland
Sophienstraße 30-32
D-35576 Wetzlar
www.buderus.de
info@buderus.de
Österreich
Robert Bosch AG
Geschäftsbereich Thermotechnik
Geiereckstraße 6
A-1110 Wien
Technische Hotline: 0810-810-555
www.buderus.at
office@buderus.at
Schweiz
Buderus Heiztechnik AG
Netzibodenstr. 36
CH-4133 PratteIn
www.buderus.ch
info@buderus.ch
Luxemburg
Ferroknepper Buderus S.A.
Z.I. Um Monkeler
20, Op den Drieschen
B.P. 201
L-4003 Esch-sur-Alzette
Tel.: 00352554040-1
Fax:00352554040-222
www.buderus.lu
info@buderus.lu
Belgie
Bosch Thermotechnology n.v./s.a.
Buderus
Kontichsestenweg 60
2630 Aartselaar
