BEDIENUNGSANLEITUNG HQLP10032 HQ Power

BEDIENUNGSANLEITUNG 33

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

Das Gerät eignet sich nicht zur Raumbeleuchtung.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

Betreiben Sie das Gerät ausschließlich an einen geerdeten Stromkreis , um das Risiko eines Stromschlags zu vermeiden

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

Um elektrische Schläge zu vermeiden soll der Fabrikant, seine Fachkraft oder eine andere Fachkraft das externe, flexible Kabel oder das Netzkabel des Gerätes selber bei Beschädigungen ersetzen.

Verlegen Sie alle Kabel so, dass nicht darauf getreten werden kann und, dass diese nicht eingeklemmt werden. Stellen Sie keine Gegenstände auf Stromkabeln ab. Achten Sie besonders auf die Verbindungsstellen zwischen Kabeln und dem Gerät.

Das Gerät sollte von entflammbaren Materialien entfernt sein.

Installieren Sie das Gerät nicht auf einer entflammbaren Oberfläche (Linoleum,HQLP10032

V. 02 – 15/06/2018 34 ©Velleman nv

Teppich, Holz, Papier, Karton, Kunststoff usw.).

Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf wie z.B. Radiatoren, Heizkörpern, Öfen oder anderen Geräten, die Hitze erzeugen (auch Verstärkern).

Öffnen Sie niemals das Gehäuse. Es gibt keine zu wartenden Teile. Betreiben Sie niemals das Gerät ohne das Gehäuse.

Betreiben Sie niemals ein beschädigtes Gerät. Betreiben Sie niemals das Gerät, wenn das Netzkabel beschädigt ist.

Installieren Sie das Gerät immer an einem sicheren, stabilen Ort. Stellen Sie das Gerät immer an einem gut belüfteten Ort auf. Lassen Sie 15 cm Abstand zwischen dem Gerät und der Wand.

Alle Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden.

Verwenden Sie das Gerät nicht wenn die Schutzkappe gebrochen oder gesprungen ist. Trennen Sie das Gerät sofort vom Netz. Das Schutzglas ist nicht austauschbar.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

Schließen Sie das Gerät an die geeignete Steckdose an (Siehe Etikett auf dem Gerät).

Stellen Sie das Gerät in einem gut gelüfteten Raum auf.

Schützen Sie das Gerät vor Staub und vor extremen Temperaturen. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2,5 cm zwischen dem Gerät und jedem anderen Gegenstand.

Verbinden Sie das Gerät niemals mit einem Dimmerpack oder Rheostat.

Halten oder tragen Sie das Gerät niemals am Netzkabel oder an einem bewegenden Teil. Benutzen Sie immer die Halterung.

Schalten Sie das Gerät bei Problemen sofort aus.

Versuchen Sie niemals, um das Gerät zu reparieren. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Das Gerät eignet sich nicht für einen permanenten Gebrauch: Schalten Sie es regelmäßig aus, um die Lebensdauer zu verlängern.

3. Allgemeine Richtlinien

Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.HQLP10032

4.1 Allgemeine Richtlinien

Lassen Sie das Gerät von einem Fachmann und gemäß allen zutreffenden Normen installieren. Installieren Sie das Gerät auf einer ebenen, feuer-, kratz-, wasser- und rutschfesten Oberflächen. Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird. Entfernen Sie alle entflammbaren Materialien in einem Abstand von 1 m. Montieren Sie das Gerät an einem Ort, wo niemand es berühren kann und wo wenige Leute vorübergehen. Installieren Sie das Gerät so, dass Sie das Stromkabel einfach erreichen können.

Das Gerät muss immer mit einer zweiten Befestigung (z.B. Sicherheitsfangseil, nicht mitgeliefert) gesichert werden. Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen. Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen. Für Truss-Montage, verwenden Sie die geeignete Klemme (nicht mitgeliefert) und stecken Sie einen M10-Bolzen durch die Mitte der (gefalteten) Halterung.

4.3 Zweite Aufhängevorrichtung

Montagebügel Die Aufhängung des Gerätes muss das Zehnfache des Eigengewichts tragen können, ohne dass dadurch eine dauerhafte Verformung entsteht und muss aus nicht- brennbarem Material (z.B. Stahl oder gleichwertigem Material) hergestellt sein. Zubehör Stellen Sie sicher, dass die austauschbaren Teile (z.B Farbfilter und Torblenden) korrekt montiert sind und nicht aus dem Gehäuse fallen können. Zweite Aufhängevorrichtung Vergewissern Sie sich, dass die Leuchten über eine zweite Aufhängung verfügen, außer wenn diese für Bodenmontage bestimmt sind. Die zweite Aufhängung muss so angebracht sein, dass keine Teile des Geräts herunterfallen können, falls die Hauptaufhängung nachgibt. Die Aufhängevorrichtung muss 30-mal einem Fall von 30 cm widerstehen können, ohne zu brechen.

Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden. Stecken Sie den Stecker in die Steckdose. Beachten Sie, dass alle Geräte über eine geerdete Steckdose und nicht über einen Regelwiderstand oder Dimmkreis versorgt werden, Schließen Sie das Gerät nicht an einen Dimmer an. Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.HQLP10032

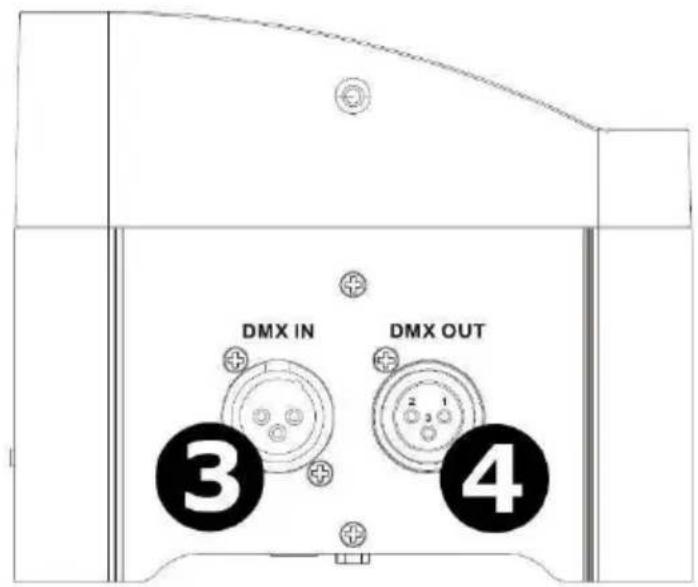

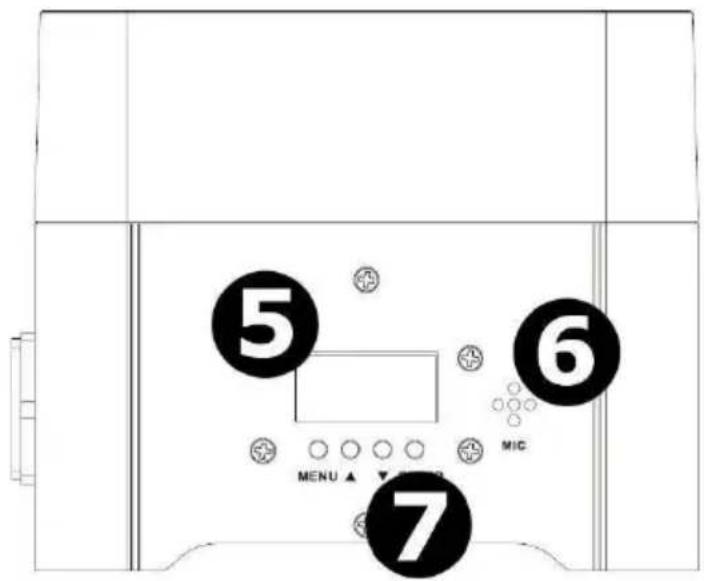

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

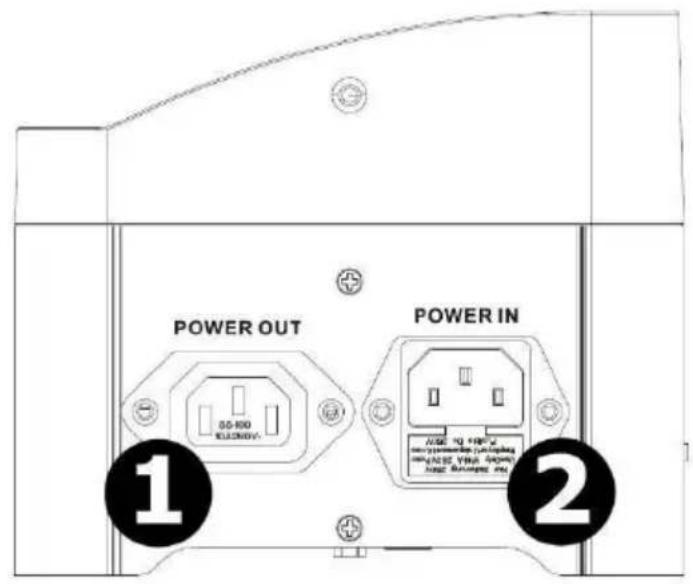

Netzeingang + Sicherung

Nachfolgende Betriebsmodi können ausgewählt werden:

mit einem DMX-512-Controller.

Bedienen Sie das Bedienfeld mit den vier Tasten im Display.

Menü durch die Optionen im Menü scrollen

nach oben im Menü scrollen

nach unten im Menü scrollen

Enter eine Option bestätigen

Modus Programm Beschreibung

sound Soun So1-2 musikgesteuertes Programm

speed SPEE SP1-9 einstellbare Geschwindigkeit

sensitivity SEns SE1-9 einstellbare Empfindlichkeit des Mikrofons

dimming dIMM dI1-9 einstellbare Dimm-Funktion

infrared InFr on/oFF IR-Signalempfang einschalten/ausschaltenHQLP10032

Das Gerät startet im Stand-Alone-Modus, nachdem Sie es mit dem Netz verbunden haben. In diesem Modus können Sie das Gerät ohne Controller verwenden.

Im Master/Slave-Modus können Sie verschiedene Geräte mit einem einzigen Master-Gerät in Serie verbinden.

Alle Slave-Geräte funktionieren dann synchron mit dem Master-Gerät.

Konfigurieren Sie alle Slave-Geräte bevor Sie das Master-Gerät an die Kette anschließen.

Im DMX-Modus können Sie das Gerät mit einem DMX-Controller steuern.

Alle DMX-gesteuerten Geräte brauchen eine digitale Startadresse, sodass das richtige Gerät auf die Signale reagieren kann. Diese digitale Startadresse ist die Kanalnummer, von der das Gerät die Befehle der DMX-Steuerung empfängt und ausführt. Sie können dieselbe Startadresse für eine ganze Gruppe von Geräten verwenden oder eine separate Startadresse für jedes Gerät eingeben.

Wenn alle Geräte dieselbe Startadresse haben, werden sie auf einem spezifischen Kanal das Steuersignal empfangen. Mit anderen Worten: Wenn Sie die Einstellungen von einem Kanal ändern, werden alle Geräte zur gleichen Zeit beeinflusst. Wenn Sie verschiedene Adressen einstellen, wird jedes Gerät auf einem anderen Kanal Signale empfangen. Wenn Sie die Einstellungen ändern, wird nur das besagte Gerät beeinflusst.

Siehe Seite 3 dieser Bedienungsanleitung.

Drücken Sie diese Taste, um den aktuellen Modus auszuschalten. Drücken Sie wieder, um zurückzukehren.

1. Drücken Sie <AUTO>.

2. Drücken Sie auf <+> oder <->, um zwischen den verschiedenen Programmen zu

1. Drücken Sie <SOUND>.

2. Drücken Sie auf <+> oder <->, um zwischen den verschiedenen Programmen zu

1. Drücken Sie <STROBE>.

2. Drücken Sie auf <+> oder <->, um zwischen den verschiedenen Programmen zu

1. Drücken Sie <SPEED>.

2. Drücken Sie auf <+> oder <->, um die Programm-Geschwindigkeit einzustellen.

1. Drücken Sie <SENSITIVITY>.

2. Drücken Sie auf <+> oder <->, um die Empfindlichkeit des Mikrofons einzustellen.

Drücken Sie diese Taste, um den DMX-Modus ein- bzw. auszuschalten.

1. Drücken Sie <MANUAL>.

2. Drücken Sie auf <R>, <G>, <B> oder <UV>, um die Farbe zu wählen.

3. Drücken Sie auf <+> oder <->, um die statische Farben auszuwählen.

Drücken Sie auf <FADE>, um den Fader ein- bzw. auszuschalten.

Drücken Sie <1> bis <9>, um die Farbintensität einzustellen.

7. Reinigung und Wartung

Vor dem Reinigen oder Warten:

1. Trennen Sie das Gerät vom Netz.

2. Lassen Sie das Gerät abkühlen.

Verwenden Sie einen Glasreiniger und ein sanftes Tuch, um das Gehäuse zu reinigen.

Beachten Sie, dass alle Teile trocken sind, bevor Sie das Gerät wieder mit dem Netz verbinden.

Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (z.B. Rauch, Einsatz von Nebelmaschine, Staub usw.)

Tauchen Sie das Gerät nie in eine Flüssigkeit ein.

Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.

Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügeln, verändern Sie die Anschlüsse nicht usw.

Mechanisch bewegende Teile dürfen keine Spuren von Abnutzung aufweisen.

Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.

Außer der Lampe gibt es keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

1. Trennen Sie das Gerät vom Netz.

2. Lassen Sie das Gerät abkühlen.

3. Öffnen Sie den Sicherungshalter.

4. Ersetzen Sie die defekte Sicherung durch einen des gleichen Typs.

5. Legen Sie den Sicherungshalter wieder ein, befestigen Sie den Deckel und stecken

Sie das Gerät in die Steckdose.HQLP10032
