BEDIENUNGSANLEITUNG DD9800.0S Küppersbusch

BEDIENUNGSANWEISUNG mit Montageanweisungen

INSTRUCTIONS FOR USE

and installation Lesen Sie unbedingt die Gebrauchsanleitung und den Montageplan vor Aufstellung, Installation sowie Inbetriebnahme. Please read the users and installation instructions carefully before installation of the appliance and before starting to use it. Service und Kundendienst Telefon: 0209 – 401 631 Email: [e-mail]

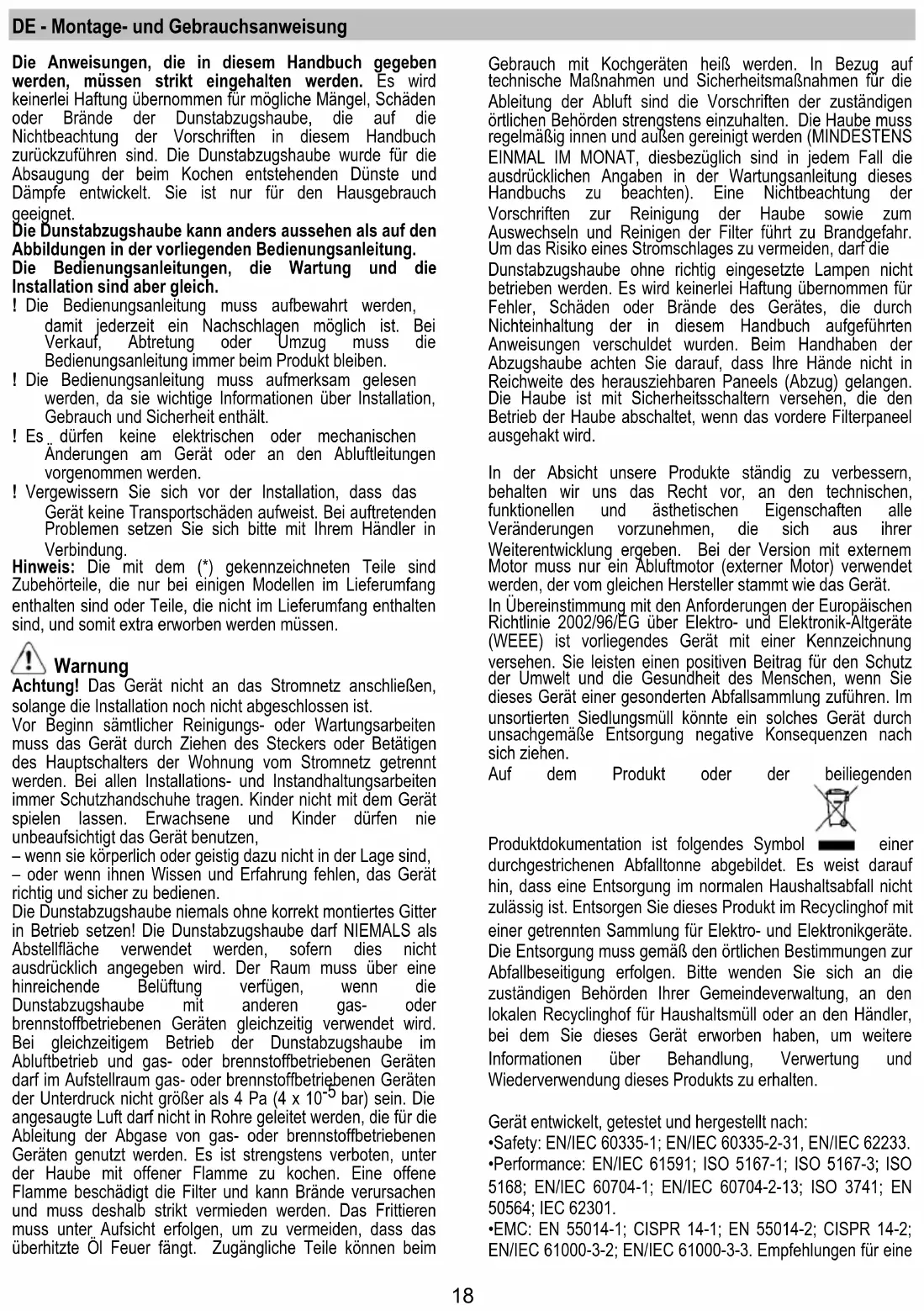

one having the same characteristics (Mod.T5 14W 860). If the lights do not work, make sure that the lamps are fitted properly into their housings before you call for technical assistance.18 DE - Montage- und Gebrauchsanweisung Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet. Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich. ! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. ! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. ! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. ! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung. Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen. Warnung Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist. Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden. Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen. Kinder nicht mit dem Gerät spielen lassen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät benutzen, – wenn sie körperlich oder geistig dazu nicht in der Lage sind, – oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen. Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird. Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größer als 4 Pa (4 x 10

bar) sein. Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen und muss deshalb strikt vermieden werden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt. Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden. In Bezug auf technische Maßnahmen und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten. Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zum Auswechseln und Reinigen der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden. Beim Handhaben der Abzugshaube achten Sie darauf, dass Ihre Hände nicht in Reichweite des herausziehbaren Paneels (Abzug) gelangen. Die Haube ist mit Sicherheitsschaltern versehen, die den Betrieb der Haube abschaltet, wenn das vordere Filterpaneel ausgehakt wird. In der Absicht unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, an den technischen, funktionellen und ästhetischen Eigenschaften alle Veränderungen vorzunehmen, die sich aus ihrer Weiterentwicklung ergeben. Bei der Version mit externem Motor muss nur ein Abluftmotor (externer Motor) verwendet werden, der vom gleichen Hersteller stammt wie das Gerät. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten. Gerät entwickelt, getestet und hergestellt nach:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine19 korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei extemen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren. WARNUNG! Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag. Betriebsart Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden. Abluftbetrieb Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird. Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden. Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen. Das Abluftrohr auf den waagrechten Strecken leicht nach oben geführt werden (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann. Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden. Umluftbetrieb Es muss ein Aktivkohlefilter verwendet werden, der im Fachhandel erhältlich ist. Der Aktivkohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten, bevor diese durch das obere Gitter in die Küche zurückströmt. Achtung: Die durch die Aktivkohlefilter umgewälzte Luft wird der Küche über eine Leitung wieder zugeführt, die die Luft auf eine Schrankseite lenkt (Abb.11). Sperren des Rückschlagventils Achtung: vor Anschluss des Abzugrohrs sicherstellen, dass sich die Rückschlagventile des Absaugapparates frei drehen können (Abb. 12). Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden. Die Anschlussanleitungen liegen der externe Saugeinheit bei. Befestigung Wichtig: Die Haube muss so installiert werden, dass sie zur Wartung zugänglich bleibt. Bei der Befestigung der Abzugshaube sollte der Abstand zwischen der Kochfläche und den Elementen, die sich oben an der Dunstabzugshaube befinden könnten, 400 mm nicht unterschreiten, um den Hub nach oben (Öffnen) und nach unten (Schliessen) des Abzugspaneels nicht zu hemmen und den Zugang zu den Bedienelementen an dem Bedienfeld zu vereinfachen. HINWEIS: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 65 cm von dem Gasherd oder von der Saugöffnung der Haube installiert werden. VORSICHT: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 10 cm über dem Boden und in ausreichendem Abstand von allen Hitzequellen (z.B.: Seitenwand des Backofens, Herdplatte) installiert werden. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen. Elektrischer Anschluss Der Anschluss der Abzugshaube an das Stromnetz muss vom Fachpersonal durchgeführt werden. Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde. Montage Bevor Sie mit der Installation des Gerätes beginnen, vergewissern Sie sich bitte, dass weder das Gerät noch Zubehörteile beschädigt sind. Beschädigte Geräte nicht in Betrieb nehmen; wenden Sie sich in diesem Fall an den Verkäufer des Geräts und führen Sie die Installation nicht weiter durch. Darüber hinaus lesen Sie bitte nachfolgende Hinweise sorgfältig durch.

• verwenden Sie ein Abluftrohr, das über eine Höchstlänge von max. 5 M verfügt.

• Eine Mindestanzahl an Krümmungen verwenden, weil jede Krümmung die Leistungsfähigkeit der Haube um 1 Linearmeter verringert. (Z.B.: bei 2 Krümmungen und einem 90° Winkel sollten die Röhre nicht länger als 3 Meter sein).

• Vermeiden Sie starke Rohrkrümmungen.

• Röhre mit einem konstanten Querschnitt von 150 mm verwenden.20

• ein nach den gesetzlichen Bestimmungen zugelassenes Material verwenden.

• Das Distanzstück (Abb. 1-2) nach der Montage entfernen.

• Für Probleme hinsichtlich der Leistung oder Lautstärke des Geräts, die durch das Nichtbeachten der oben genannten Anweisungen entstehen können, übernimmt der Hersteller keinerlei Verantwortung und es können keine Garantieansprüche geltend gemacht werden.

• Bevor Sie das Loch bohren, vergewissern Sie sich, dass sich im Inneren des Schranks, wo die Haube angebracht werden soll, nicht das Gerüst des Schrankes oder andere Besonderheiten befinden, welche zu Problemen bei der korrekten Installation der Abzugshaube führen könnten. Vergewissern Sie sich, dass der Raumbedarf der Haube und des Kochfelds mit dem Schrank übereinstimmen und die Installation somit möglich ist.

• Führen Sie im hinteren Bereich der Arbei-tsfläche ein weiteres rechteckiges Loch von 108x790mm.

• Den Konterrahmen an der hergestelltenÖffnung mithilfe des Befestigungs-Siegel-mittels (Abb. 2A-2B-2C) befestigen. Danach den Downdraft in das Möbelstück so einset-zen, dass dessen Rand sich dem Konterrah-men überlagert.

• Bei der Haube sind die Schrauben zu entfer-nen und das Absaugaggregat abzulegen, um die Haube durch das gebohrte Loch zu befestigen. Bringen Sie die Haube an das gebohrte Loch an, indem Sie sie von oben hineinstecken (Abb. 3).

• Die Abzugshaube im Inneren des Möbelstücks mit den entsprechenden Bügeln (Abb. 4) befestigen. Die Bügel an dem Unterteil der Haube befestigen (Abb. 5a). Achten Sie dabei darauf, dass es einen Abstand von 2 mm vom Unterteil des Bügels und dem Möbelboden gibt (Abb. 5b). Dieser Abstand wird es ermöglichen, das Produkt bei der Montage nach unten zu ziehen (Abb. 5c), um den Rahmen aus rostfreiem Stahl auf die Arbeitsfläche ordnungsgemäss zu legen.

• Bevor Sie die Schrauben in den Schrank einsetzen, versichern Sie sich, dass das Produkt perfekt vertikal zur Arbeitsfläche ist.

• Nach Abschluss der Installation und Anschluss an das Stromnetz die Haube heben und das Klebeband entfernen (Abb. 6).

• Man muss der Luftaustritt bei der Montage der Motoreinheit in die vorgesehene Richtung nach unten oder oben (Abb. 7b) ausgerichtet werden. Der Motor kann an der vorderen oder an der hinteren Seite der Haube angebracht werden. Nach erfolgter Installation des Motors muss das Rohr zur Abführung der Luft montiert werden.

• Das Metallgehäuse mit den elektronischen Bauteilen so positionieren, dass sie bei eventuellen Kundendienstarbeiten leicht zugänglich sind (Abb. 8), und die Elektrostecker an die Klappe anschliessen: Stecker des Bedienpaneels (Abb. 9a), neunpoliger Verbinder (Abb. 9b), Neonstecker (Abb. 9c).

• Das Produkt an das Stromnetz anschliessen. Betrieb Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen. Die Dunstabzugshaube verfügt über eine “TOUCH-Steuerung zur Bedienung der Beleuchtung und der Geschwindigkeit. Für Hinweise zum richtigen Einsatz des Produktes lesen Sie bitte die unten angegebene Anleitung. Die Dunstabzugshaube kann ebenfalls auch über eine Fernbedienung bedient werden, die als Zubehör zur Verfügung steht, (bitte den Abschnitt hinsichtlich der Funktionsweise der Fernbedienung beachten).

• Taste T1: aktiviert eine Schaltuhr, so dass die Haube sich nach einer eingestellten Zeit abschaltet. Nachdem die eingestellte Zeit vergangen ist, schaltet sich die Dunstabzugshaube aus. Die Schaltuhr ist so geteilt:

• Geschwindigkeit 1: 20 Minuten

• Geschwindigkeit 2: 15 Minuten

• Geschwindigkeit 3: 10 Minuten

• Geschwindigkeit 4: 5 Minuten NB: Wenn der Timer mit der Sauggeschwindigkeit (Leistung) 4 aktiviert wird, könnte die Haube vor dem Ausschalten in Geschwindigkeit 3 übergehen, da die 4. Geschwindigkeit für die Drosselung der Geschwindigkeit bereits eine Zeitsteuerung vorsieht. Wenn man die Tasten T2 und T3 drückt, wird die Funktion der Uhreinstellung beendet und die Geschwindigkeit wird erhöht bzw. verringert. Bei aktiver Schaltuhr fängt die Led der Geschwindigkeit an zu blinken.

• Taste T2: verringert die aktive Geschwindigkeit (4→3→2→1→OFF). Die entsprechende Led fängt an zu blinken. Die Taste T2 wirkt nicht auf das Öffnen/Schliessen des Absaugpaneels.

• Taste T3: erhöht die aktive Geschwindigkeit (1→2→3→4). Die entsprechende Led fängt an zu blinken. Hinweis: die Sauggeschwindigkeit (Leistung) 4 wird für 6 Minuten zeitgesteuert, wonach die Haube automatisch auf die Sauggeschwindigkeit (Leistung) 3 wechselt. Hinweis: Wenn das Absaugpaneel geschlossen ist (ausgeschaltete Haube) und die Taste T3 gedrückt wird, wird das Absaugpaneel zuerst geöffnet und dann die Haube auf Geschwindigkeit 1 eingestellt..21

• Taste T4*: schaltet das Licht ein Hinweis: Wenn das Absaugpaneel geschlossen ist (ausgeschaltete Haube) und die Taste T4 gedrückt wird, wird das Absaugpaneel zuerst geöffnet und dann das Licht eingeschaltet.

• Taste T5: öffnet (hebt) und schliesst (senkt) das Absaugpaneel. Bei ausgeschalteter Haube und geschlossenem Absaugpaneel wird das Absaugpaneel durch Drücken der Taste T5 geöffnet und die Haube in die Geschwindigkeit 1 eingestellt. Bei eingeschalteter Haube (in jeder Geschwindigkeit) und geöffnetem Absaugpaneel wird die Haube durch Drücken der Taste T5 ausgeschaltet (sowie die Beleuchtung) und das Absaugpaneel geschlossen.

• Soweit das Modell auf Lager ist. Weitere Funktionen Beim Entfernen des vorderen Paneels zwecks Reinigung und Wartung sind alle elektronischen Ansaug- und Antriebsfunktionen gesperrt. Antiklemmvorrichtung: Wenn die Downdraft nicht geschlossen werden kann, wird der Schliessvorgang unterbrochen und der Abzug läuft wieder nach oben. Fettfiltersättigungsanzeige. Nach 40 Betriebsstunden der Haube wird am Bedienfeld die Sättigung des Fettfilters durch Blinken aller Leds der Geschwindigkeit angezeigt. Rücksetzen der Fettfiltersättigungsanzeige Nach erfolgter Wartung des Fettfilters die Taste T1 länger als 3” gedrückt halten, um die Fettfiltersättigungsanzeige rückzusetzen. Hinweis: die Meldung wird bei ausgeschalteter Haube (OFF) nicht angezeigt unabhängig von der Stellung des Absaugpaneels. Fernbedienung Die Fernbedienung steuert alle Funktionen der Abzugshaube: Auswählen der Geschwindigkeit Lichter Taste ohne Funktionen Rücksetzen und Einstellen der Fettfiltersättigungsanzeige Auswählen der Geschwindigkeit Die Taste "◄" oder die Taste "►" drücken, bis das Symbol “ auf der Fernbedienung erscheint. Die Taste “+” oder die Taste “-” oder die Taste "■" drücken, um die Geschwindigkeit zu erhöhen, verringern oder abzuschalten. Bei ausgeschalteter Haube und geschlossenem Absaugpaneel wird durch Drücken der Taste "■" oder der Taste “+” das Absaugpaneel geöffnet und die Geschwindigkeit 1 eingestellt. Bei eingeschalteter Haube und geöffnetem Absaugpaneel wird die Haube durch einmaliges Drücken der Taste "■" ausgeschaltet. Die Taste noch einmal drücken, um das Absaugpaneel (und das Licht) zu schliessen. Steuerung der Lichter (Soweit das Modell auf Lager ist) Die Taste "◄" oder "►" drücken, bis das Symbol auf der Fernbedienung erscheint. Das zentrale Licht kann wie folgt ein- bzw. ausgeschaltet werden:

1. die Taste “+” oder “-” drücken, um das zentrale Licht ein-

(ON) bzw. auszuschalten (OFF).

2. die Taste "■" drücken, um den Lichtzustand zu ändern,

d.h. von aus (OFF) zu ein (ON) und umgekehrt. Hinweis 1: wenn das Absaugpaneel geschlossen ist, öffnet die Taste, die das Licht einschaltet, das Absaugpaneel als erstes. Hinweis 2: bei eingeschaltetem Licht kann die Haube durch einmaliges Drücken der Taste "■" ausgeschaltet werden. Wenn keine Geschwindigkeit ausgewählt worden ist und die Taste "■" noch einmal gedrückt wird, schliesst sich das Absaugpaneel. Rücksetzen und Einstellen der Filtersättigungsanzeige Die Haube zu irgendeiner Geschwindigkeit einschalten (siehe Abschnitt oben “Auswählen der Geschwindigkeit”). Die Taste "◄" oder "►" drücken, bis das Symbol auf der Fernbedienung erscheint.

Die Tasten “+” und “-” länger als 3 Sekunden gleichzeitig drücken. Alle Leds der Geschwindigkeit hören auf zu blinken. Das bedeutet, dass die Filtersättigungsanzeige rückgesetzt worden ist. Wartung der Fernbedienung Reinigung der Fernbedienung: Die Fernbedienung mit einem weichen Tuch und einer neutralen Reinigungslösung (nicht scheuernd) reinigen. Batteriewechsel:

• Das Batteriefach öffnen und dazu mit einem kleinen Schraubenzieher aufhebeln.

• Die leere Batterie durch eine neue 12 Volt-Batterie vom Typ MN21/23 ersetzen. Beim Einsetzen der neuen Batterie in das Batteriefach beachten Sie bitte, dass die Pole mit denen im Fach angegebenen übereinstimmen.

• Das Batteriefach schließen. Entsorgung der Batterien Die Entsorgung der Batterien muss nach den gültigen nationalen Regeln und Gesetzen erfolgen. Benutze Batterien niemals in den Hausmüll werfen.22 Die Batterien müssen auf sichere Weise entsorgt werden. Für weitere Informationen über Umweltschutz, Wiederverwertung und Entsorgung von Batterien wenden Sie sich bitte an die mit der Mülltrennung beauftragten Stellen. Funktionsstörungen Die Abzugshaube funktioniert nicht Vergewissern Sie sich, dass:

• kein Stromausfall vorliegt

• die gewünschte Geschwindigkeitsstufe tatsächlich eingestellt wurde

• Das Paneel richtig eingehakt worden ist.

• Den 9-poligen Stecker ordnungsgemäss angeschlossen worden ist (Abb. 9b)

• Die rote Reset-Taste über dem Gehäuse der elektrischen Anlage gedrückt ist.

• die Drähte bei der 9-poligen Verbindung in den Stecker richtig eingesteckt worden sind (wenn zu viel Druck darauf ausgeübt wird, könnten die Klemmen sich verbiegen.) Die Abzugshaube liefert schwache Leistung Vergewissern Sie sich, dass:

• die gewählte Betriebsgeschwindigkeit für die vorhandene Rauch und Dampfmenge ausreichend ist

• die Küche ausreichend belüftet ist, um eine ausreichende Luftansaugung zu ermöglichen; der Kohlefilter nicht abgenutzt ist (im Umluftbetrieb).

• das Abluftrohr nicht verstopft ist.

• die Rückschlagventile des Absaugapparates frei drehen können Die Abzugshaube schaltet sich während des Betriebs ab. Vergewissern Sie sich, dass:

• kein Stromausfall vorliegt

• der Magnetthermische Trennschalter nicht ausgelöst wurde. Wartung Hinweis! Vor jeglichen Reinigungs- oder Wartungsarbeiten muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet oder die rote Taste im Bedienungsgehäuse (Abb. 13c) gedrückt wird. Nach Ausführung der Reinigungs- oder Wartungsarbeiten der Haube oder der Filter das vordere Paneel und die Filter wie beschrieben wieder anbringen. Achten Sie dabei darauf, dass sie richtig eingesetzt und eingehakt worden sind. Ansonsten schaltet sich die Haube nicht ein. Reinigung Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN! Achtung: Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Fettfilter Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden. Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Zum Ein-und Ausbau der Fett-und Kohlefilter,den Korpus ganz rausziehen; hierzu drücken Sie auf die OFF-Taste (T5). Entfernen Sie das Frontpaneel,indem Sie gleichzeitig beide Seiten am oberen Teil ziehen (Abb.13).Das Paneel nach vorne drehen und die Fettfilter wechseln (Abb. 14). Aktivkohlefilter (nur bei der Umluftversion) Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen. Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden. Nach Entfernung der Fettfilter ist es möglich, die (nicht mitgelieferten) Aktivkohlefilter (Abb. 15) einzusetzen. Ersetzen der Lampen Das Gerät vom Stromnetz nehmen. Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind. Ersetzen Sie die defekte lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben Um die Neonlampen zu wechseln, gehen Sie wie folgt vor:

2. Stromversorgung unterbrechen (dazu den Netzstecker

ziehen, wenn der Netzstecker leicht zugänglich ist, oder den Schalter auf Off stellen, wenn das während der Installationsphase vorgesehen ist, oder die rote Taste in dem Steuerkasten drücken (Abb. 10c).

3. Die Schrauben, die das obere Paneel fest halten, wie

abgebildet entfernen (Abb. 16).

4. Das obere Paneel heben (Abb. 17)

5. Die beschädigte Neonlampe (Abb. 18) entfernen und mit
