BEDIENUNGSANLEITUNG SAT 122 G2 LD Systems

DEUTSCH SICHERHEITSHINWEISE 10-11 EINFÜHRUNG 11 ANSCHLÜSSE 12 MONTAGEPUNKTE 13-14

OPTIONALES ZUBEHÖR 14

TECHNISCHE DATEN 14-15

HERSTELLERERKLÄRUNGEN 15 FRANCAIS

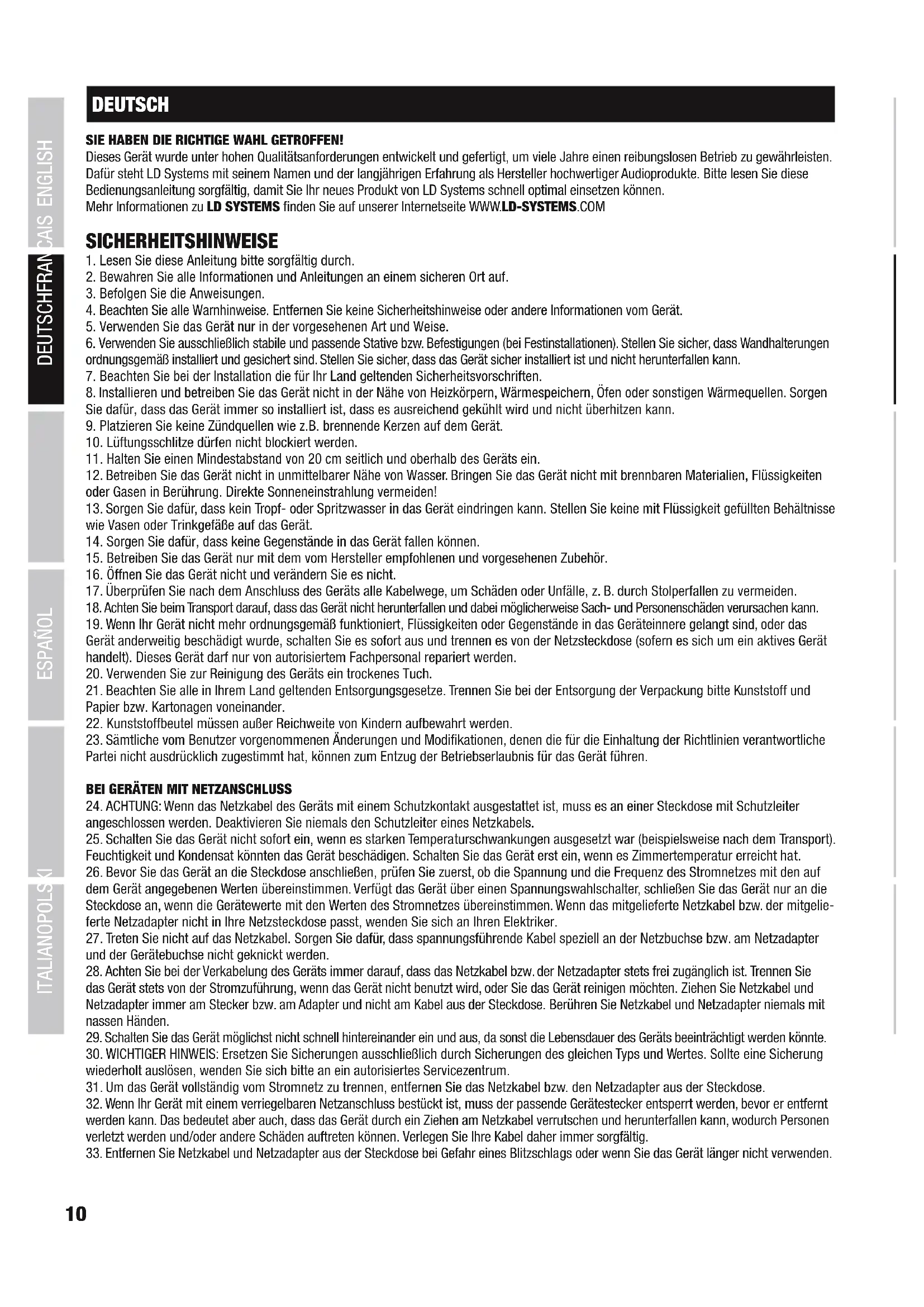

FCC STATEMENT This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation CE Compliance Adam Hall GmbH states that this product meets the following guidelines (where applicable): R&TTE (1999/5/EC) or RED (2014/53/EU) from June 2017 Low voltage directive (2014/35/EU) EMV directive (2014/30/EU) RoHS (2011/65/EU) The complete declaration of conformity can be found at www.adamhall.com. Furthermore, you may also direct your enquiry to [e-mail].10 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

24. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 25. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 26. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 27. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 28. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 32. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 33. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB. Mit ihrer klaren, geradlinigen Optik fügen sich Installationslautsprecher und Subwoofer aus der SAT G2-Serie in praktisch jede Umgebung ein. Sie sind als aktive oder passive Versionen in schwarz und weiß erhältlich und eignen sich für die unterschiedlichsten kommerziellen Beschallungsaufgaben sowie für den Wohnbereich. Installationslautsprecher aus der SAT G2-Serie überzeugen durch eine erstklassige Klangqualität und Performance und sind außerordentlich zuverlässig und langlebig. Dank diverser Hängepunkte bieten die robusten Gehäuse zudem optimale Installationsmöglichkeiten. EINFÜHRUNG12 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

Speakon-kompatibler Lautsprecheranschluss zum Ansteuern des Lautsprechers (Belegung 1+, 1-).

Schraub-Steck-Verbindung zum Ansteuern des Lautsprechers (IN) und zum Weiterleiten des Lautsprechersignals (THRU) (Belegung siehe Abbildung unten, Schraub-Steck-Verbinder im Lieferumfang). Achten Sie beim Weiterleiten des Lautsprechersignals auf die Gesamtimpedanz der angeschlossenen Lautsprecher (≥ Minimal-Impedanz der Endstufe).ITALIANOPOLSKIESPAÑOL FRANCAISDEUTSCHENGLISH

Vier M8 Flugpunkte je Lautsprecher.

Je ein M10 Gewinde befindet sich Ober-und Unterseite des Lautsprechers. Das M10 Gewinde auf der Oberseite kann für die Montage der optionalen Traversenklemme LDEBG3SCP verwendet werden (Bild A), beide M10 Gewinde (Ober- und Unterseite) für die Montage einer schwenkbaren Wandhalterung (Bild B, optional).

Vier M6 Gewinde für die Montage des neig- und schwenkbaren Wandhalters GSPWMBS20 (Bild C, optional).

Zwei M6 Gewinde für die Montage des neig- und schwenkbaren Wandhalters GSPWMBS20 (Bild D, optional, Montageplatte vom Wandhalter entfernen). HINWEIS: Überkopfmontage darf nur von dafür ausgebildetem Personal durchgeführt werden. Der Lautsprecher ist dabei ausreichend vor Herabfallen zu sichern.14 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI B C D Modellbezeichnung: LDSAT102G2(W) LDSAT122G2(W) LDSAT262G2(W) Produktart: Installationslautsprecher Installationslautsprecher Installationslautsprecher Typ: passiv passiv passiv Größe Tief-/Mitteltöner: 10" 12" 2 x 6,5" Größe Tief-/Mitteltöner (mm): 254 mm 304,8 mm 2 x 165,1 mm Magnettyp Tieftöner: Ferrit Ferrit Ferrit Marke Tieftöner: Custom-Modell Custom-Modell Custom-Modell Schwingspule Tieftöner: 2" 2,5" 1,5" Schwingspule Tieftöner (mm): 50,8 mm 63,5 mm 38,1 mm Horn: CD-Horn CD-Horn CD-Horn Größe Hochtöner: 1" 1" 1" Größe Hochtöner (mm): 25,4 mm 25,4 mm 25,4 mm Magnet Hochtöner: Ferrit Ferrit Ferrit Marke Hochtöner: Celestion Celestion Celestion Schwingspule Hochtöner: 1" 1" 1" Schwingspule Hochtöner (mm): 25,4 mm 25,4 mm 25,4 mm Abstrahlwinkel (H x V): 80 x 60° 80 x 60° 80 x 60°

Die Lautsprecher verfügen über diverse Flug- und Montagepunkte. Traversenklemmen und verschiedene Wandhalterungen sind als optionales Zubehör erhältlich. Beschreibung Artikelnummer LDSAT102G2(W): Traversenklemme LDEBG3SCP Schwenkbare Wandhalterung, schwarz LDSAT102G2WMB Schwenkbare Wandhalterung, weiß LDSAT102G2WMBW Neig- und schwenkbare Wandhalterung, schwarz GSPWMBS20B Neig- und schwenkbare Wandhalterung, weiß GSPWMBS20W LDSAT122G2(W): Traversenklemme LDEBG3SCP Schwenkbare Wandhalterung, schwarz LDSAT122G2WMB Schwenkbare Wandhalterung, weiß LDSAT122G2WMBW Neig- und schwenkbare Wandhalterung, schwarz GSPWMBS20B Neig- und schwenkbare Wandhalterung, weiß GSPWMBS20W LDSAT262G2(W): Traversenklemme LDEBG3SCP Schwenkbare Wandhalterung, schwarz LDSAT262G2WMB Schwenkbare Wandhalterung, weiß LDSAT262G2WMBW Neig- und schwenkbare Wandhalterung, schwarz GSPWMBS20B Neig- und schwenkbare Wandhalterung, weiß GSPWMBS20W

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazu- gehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen. Leistung (RMS): 200 W 250 W 180 W Leistung (Peak): 400 W 500 W 360 W Frequenzgang: 65 – 19.000 Hz 60 – 19.000 Hz 65 – 19.000 Hz Schalldruckpegel (SPL, 1 W / 1 m): 95 dB 97 dB 93 dB Max. Schalldruckpegel (SPL): 118 dB 121 dB 116 dB Impedanz: 8 Ohm 8 Ohm 8 Ohm Schutzschaltungen: Hochtöner Hochtöner Hochtöner Lautsprechereingänge: 2 2 2 Anschlüsse Lautsprechereingänge: speakOn-kompatibel / Klemmleiste speakOn-kompatibel / Klemmleiste speakOn-kompatibel / Klemmleiste Lautsprecherausgänge: 1 1 1 Anschlüsse Lautsprecherausgänge: Klemmleiste Klemmleiste Klemmleiste Gehäusematerial: 15 mm MDF 15 mm MDF 12 mm MDF Gehäuseoberfläche: Strukturfarbe Strukturfarbe Strukturfarbe Gehäusefarbe: Schwarz LDSAT102G2 Weiß LDSAT102G2W Schwarz LDSAT122G2 Weiß LDSAT122G2W Schwarz LDSAT262G2 Weiß LDSAT262G2W Gehäusebauart: Bassreflex Bassreflex Bassreflex Breite: 300 mm 350 mm 200 mm Höhe: 550 mm 580 mm 630 mm Tiefe: 270 mm 310 mm 205 mm Gewicht: 12,2 kg 16,3 kg 9,8 kg Merkmale: Vorbereitet für U-Bügel- und multi- funktionale Gravity-Wandhalterung, 4 x M8-Flugpunkte Vorbereitet für U-Bügel- und multifunktionale Gravity-Wandhalterung, 4 x M8-Flugpunkte Vorbereitet für U-Bügel- und multifunktionale Gravity-Wandhalterung, 4 x M8-Flugpunkte Optionales Zubehör: LDSAT102G2WMB: Schwenkbare Wandhalterung GSPWMBS20B: Neig- und schwenkbare Wandhalterung LDEBG3SCP: Traversenhalter LDSAT122G2WMB: Schwenkbare Wandhal- terung GSPWMBS20B: Neig- und schwenkbare Wandhalterung LDEBG- 3SCP: Traversenhalter LDSAT262G2WMB: Schwenkbare Wandhal- terung GSPWMBS20B: Neig- und schwenkbare Wandhalterung LDEBG- 3SCP: Traversenhalter16 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI FRANCAIS VOUS AVEZ FAIT LE BON CHOIX! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d‘informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM
