BEDIENUNGSANLEITUNG COGS 52 LD Systems

BEDIENUNGSANLEITUNG MANUEL DUTILISATION

Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

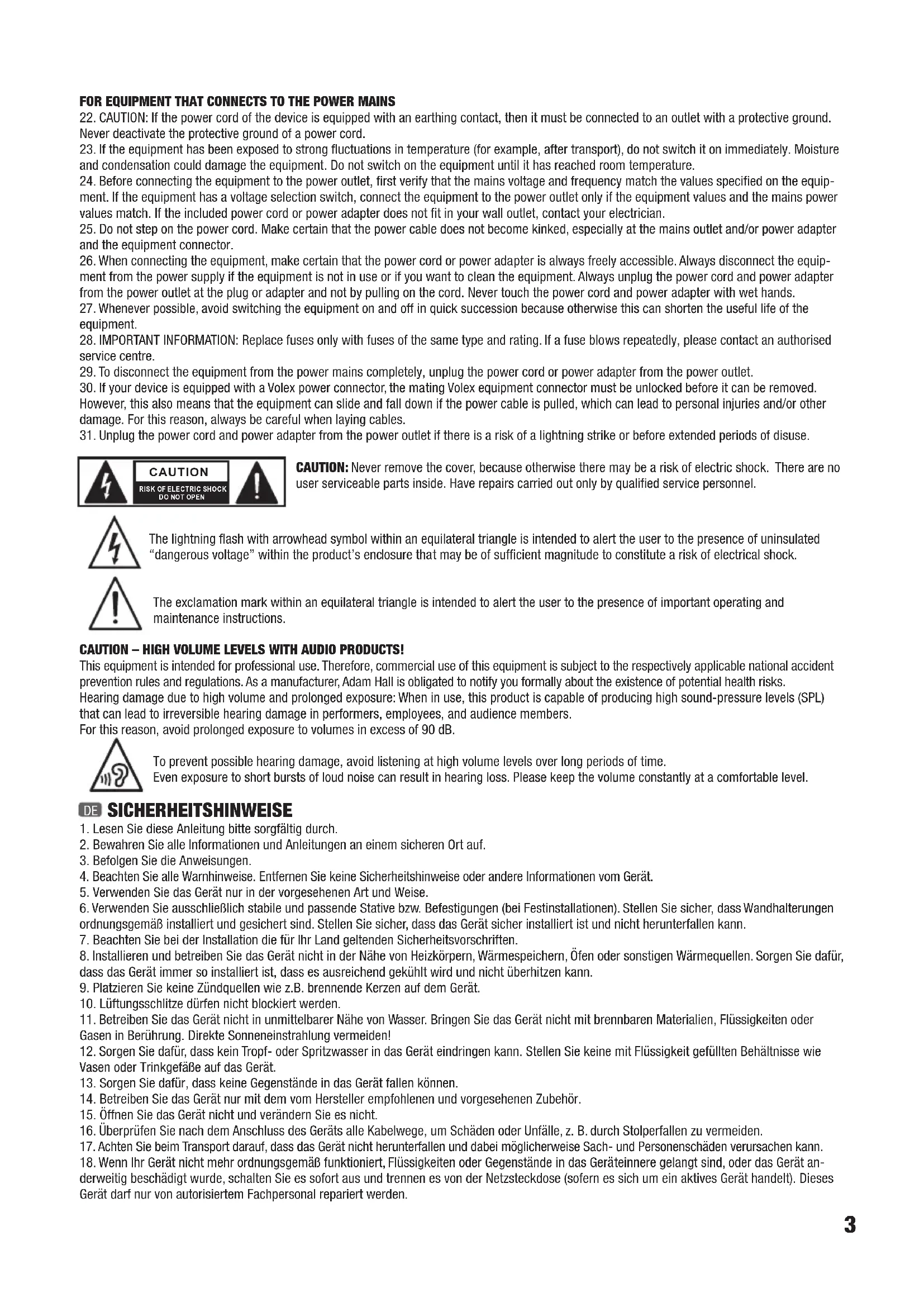

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an- derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.4

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuch- tigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt wer- den kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. CAUTION

ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Um eine mögliche Schädigung des Hörsinns zu verhindern, vermeiden Sie das Hören bei großem Lautsärkepegel über lange Zeiträume. Lauter Schalleinfluss kann selbst bei kurzer Dauer zu Hörschäden führen. Bitte halten Sie die Laustärke immer auf einem angenehmen Level.

Einführung Der LD Systems COGS 52 ist ein robuster, wetterfester Außenlautsprecher mit IP56-Klassifizierung und für Gartenanlagen und Parks etc. konzipiert. Er ist an 8 Ohm und 100 / 70 Volt mit Anschlusswerten von 1, 2, 4, 8, 16 und 32 Watt betriebsfähig und mit einem 5,25" Woofer und 1" Tweeter bestückt. Der LD COGS 52 ist mit 40 Watt Dauerleistung belastbar und erzielt einen Schalldruck von 86 dB bei 1W/1m, sein Frequenzgang reicht bis 15 kHz.

Verwenden Sie ausschließlich für den Außenbereich geeignetes Lautsprecherkabel zum Anschließen an einen Verstärker (ggf. Erdkabel). Verwenden Sie für jeden Verbindungspunkt von Kabeln im Außenbereich ausschließlich geeignete, wasserdichte Verteilerdosen (ggf. erdreichtauglich) und benutzen Sie zum Verbinden der Kabel geeignete Kabelverbinder.

Für optimale Klangeigenschaften empfiehlt es sich, den Außenlautsprecher um ca. 74 mm in das Erdreich einzulassen, bis zur Unterkante des umlaufenden Rings an der breitesten Stelle des Lautsprechers. Damit Wasser sich im Aushubloch nicht sammeln kann, schütten Sie den Boden des Erdlochs mit einer ca. 10 cm dicken Kiesschicht auf. Dadurch, dass der Lautsprecher über eine flache Unterseite verfügt, kann er auch auf eine ebene Fläche gestellt werden. Sorgen Sie dafür, dass sich keine Stolperfallen durch umherliegendes Lautsprecherkabel bilden (Kabelkanal) und achten Sie darauf, dass keine Nebengeräusche durch Vibration entstehen können (z.B. Gummimatte als Unterlage). Durch die spezielle Schallführung11

des Gehäuses und der koaxialen Anordnung von Tief- und Hochtöner wird eine Rundumbeschallung über den kompletten Frequenzgang erreicht, welches eine freie Positionierung des Lautsprechers ermöglicht.

Um den Lautsprecher fest im Erdreich zu fixieren, können die beiden M8 Gewindeeinsätze auf der Unterseite des Lautsprechers für die Montage einer Bodenverankerung genutzt werden.

Der Lautsprecher ist mit einem 7-Wege Schalter ausgestattet, der es ermöglicht, den gewünschten Anschlusswert einzustellen (70V: 1W / 2W / 4W / 8W / 16W / 32W und 8 Ohm, 100V: 2W / 4W / 8W / 16W / 32W und 8 Ohm). WICHTIG: Achten Sie darauf, dass Sie die Einstellung 8 Ohm ausschließlich in Verbindung mit einem Verstärker für niederohmige Lautsprecher verwenden dürfen (Materialschäden bei Nichtbeachtung!).

Wenn Sie den Lautsprecher mit einer Impedanz von 8 Ohm betreiben möchten, verwenden Sie ihn ausschließlich in Verbindung mit einem Verstärker für niederohmige Lautsprecher und stellen den Schalter 4 mit einem geeigneten Werkzeug auf 8 Ohm. Verbinden Sie den Pluspol (+) des vom Verstäker kommenden Lautsprecherkabels mit dem roten Anschlusskabel (+) und den Minuspol (-) des vom Verstärker kommenden Lautsprecherkabels mit dem schwarzen Anschlusskabel (-). Achten Sie beim parallelen Anschluss mehrerer Lautsprecher an einem Endstufenkanal auf gleiche Polung, Mindestimpedanz (Endstufe) und Gesamtbelastbarkeit (Lautsprecher). Beispiel: 2 Lautsprecher mit je 40W Belastbarkeit und 8 Ohm Impedanz parallel geschaltet ergeben eine Gesamtbelastbarkeit von 80W und eine Gesamtimpedanz von 4 Ohm. Ein Kanal der verwendeten Endstufe muss also eine Leistung von mindestens 80W an 4 Ohm haben und demnach auch 4 Ohm stabil sein.

Achten Sie darauf, dass Sie die Einstellung 8 Ohm ausschließlich in Verbindung mit einem Verstärker für niederohmige Lautsprecher verwenden dürfen (Materialschäden bei Nichtbeachtung!). Nachdem Sie einen der 5 Anschlusswerte für 100V Systeme (6 für 70V Systeme) an dem Schalter 4 mit Hilfe eines geeigneten Werkzeugs eingestellt haben, verbinden Sie den 100V / 70V Anschluss des vom Verstärker kommenden Lautsprecherka- bels mit dem roten Anschlusskabel (+) und den COM-Anschluss (C) des vom Verstärker kommenden Lautsprecherkabels mit dem schwarzen Anschlusskabel (-). Bitte verwenden Sie bei parallelem Anschluss mehrerer 100V / 70V Lautsprecher den gleichen Typ und achten Sie auf gleiche Polung. Die Endstufenleistung muss mindestens der Summe der Anschlusswerte der angeschlossenen Lautsprecher entsprechen. Beispiel: 5 Lautsprecher, mit je 32W Anschlusswert parallel geschaltet, erfordern eine Endstufenleistung von mindestens 160W.

Modellbezeichnung: LDCOGS52 Produktart: Installationslautsprecher Typ: passiv Ausführung: Outdoor-Lautsprecher Lautsprecherart: 2-Wege Lautsprecher Farbe: Armee grün Größe Tieftöner: 5,25” Größe Tieftöner: 133 mm Größe Hochtöner: 1,2” Größe Hochtöner: 30 mm Impedanz (Niederohm): 8 Ohm 100 V Anschlusswerte: 2 W / 4 W / 8 W / 16 W / 32W 70 V Anschlusswerte: 1 W / 2 W / 4 W / 8 W / 16 W / 32 W Belastbarkeit Niederohm (RMS): 40 W Empfindlichkeit 1W / 1m: 86 dBspl Einbautiefe: 74 mm Frequenzgang: 80 Hz - 15 kHz Höhe: 372 mm Durchmesser: 345 mm Gewicht: 3,88 kg

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@ adamhall.com / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erwor¬ben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
