Produkttyp	Kernbohrmaschine (Betonbohrmaschine)
Marke	Makita
Modell	DBM130
Versorgungsspannung	230 V ~
Leistung	1700 W
Leerlaufdrehzahl (1. Gang)	0 - 1000 min⁻¹
Leerlaufdrehzahl (2. Gang)	0 - 2000 min⁻¹
Max. Bohrkapazität (1. Gang)	132 mm
Max. Bohrkapazität (2. Gang)	70 mm
Schutzklasse	II
Achse	M 18
Aufnahme	53 mm
Nettogewicht	5,5 kg
Verwendungsart	Professionell
Zusatzhandgriff	Ja
Überlastschutz	Mechanisch, elektronisch, thermisch
Trockenbohren	Möglich (Ziegel, weiche Materialien)
Nassbohren	Empfohlen für Beton und harte Materialien
Schalldruckpegel (LPA)	85 dB(A)
Schallleistungspegel (LWA)	90 dB(A)
Gewichtete Beschleunigung	≤ 2,5 m/s²
Wartung	Vor Wartung Netzstecker ziehen, sauber halten
Empfohlene Sicherheitsausrüstung	Gehörschutz, Schutzbrille, Maske, Handschuhe

Häufig gestellte Fragen - DBM130 MAKITA

Wie ändere ich die Geschwindigkeit an der Makita DBM130?

Um den Gang zu wechseln, stellen Sie sicher, dass die Maschine stillsteht. Drehen Sie den Geschwindigkeitswähler im Uhrzeigersinn. Position 'O' für 0-1000 min⁻¹ (Durchmesser 82-132 mm), Position 'OO' für 0-2000 min⁻¹ (Durchmesser bis 80 mm).

Wie starte ich einen Bohrprozess mit der DBM130?

Verwenden Sie einen Zentrierbohrer für die ersten 5 bis 10 mm. Drücken Sie den Schalter sanft für eine langsame Geschwindigkeit, entfernen Sie dann den Bohrer und bohren Sie mit voller Geschwindigkeit. Der elektronische Schalter ermöglicht einen sanften Start.

Was tun bei Überlastung der Bohrmaschine?

Die Maschine verfügt über drei Schutzarten: mechanisch (Drehmomentbegrenzer), elektronisch (Motorstopp) und thermisch (Neustart nach Abkühlung). Ein akustisches Signal warnt Sie. Bei Stillstand lassen Sie sie im Leerlauf abkühlen.

Kann ich mit der DBM130 trocken bohren?

Ja, nur in Ziegel oder weichen Materialien. Verwenden Sie ein Staubabsaugsystem und tragen Sie einen Schutzvisier. Für Beton oder harte Materialien ist Nassbohren erforderlich.

Wie verwende ich Wasser zum Bohren?

Stellen Sie einen ausreichenden Wasserfluss sicher (5 L/min für 100 mm). Verwenden Sie einen Wassersammler und einen Bohrständer. Für Decken sichern Sie die Maschine mit einem Seil oder Gurt für mehr Sicherheit.

Welche regelmäßige Wartung ist erforderlich?

Vor der Wartung immer Netzstecker ziehen. Halten Sie das Werkzeug sauber, vermeiden Sie das Eindringen von Teilen. Bei Defekten bringen Sie die Maschine zu einem autorisierten Service.

Wie wechsle ich einen Bohrkronen?

Klopfen Sie leicht zum Lösen. Verwenden Sie niemals einen Hammer, um die Bohrkronen nicht zu beschädigen. Für eine blinde Bohrkronen verwenden Sie einen Meißel.

Welche Sicherheitsausrüstung tragen?

Tragen Sie Gehörschutz, Schutzbrille, Staubmaske und Handschuhe. Verwenden Sie immer den Zusatzhandgriff für gutes Gleichgewicht.

Wie wähle ich die Geschwindigkeit je nach Durchmesser?

Für Durchmesser von 82 bis 132 mm verwenden Sie den 1. Gang (0-1000 min⁻¹). Für Durchmesser bis 80 mm verwenden Sie den 2. Gang (0-2000 min⁻¹). Überprüfen Sie immer die Empfehlungen des Bohrkronenherstellers.

Was tun, wenn das Bohren nicht mehr vorankommt?

Überprüfen Sie den Zustand der Bohrkronen: Stellen Sie sicher, dass noch ausreichend Diamant auf den Segmenten vorhanden ist. Ersetzen Sie die Krone bei Bedarf. Verwenden Sie einen Korundschleifstein zum Nachschärfen, wenn sie verschmutzt ist.

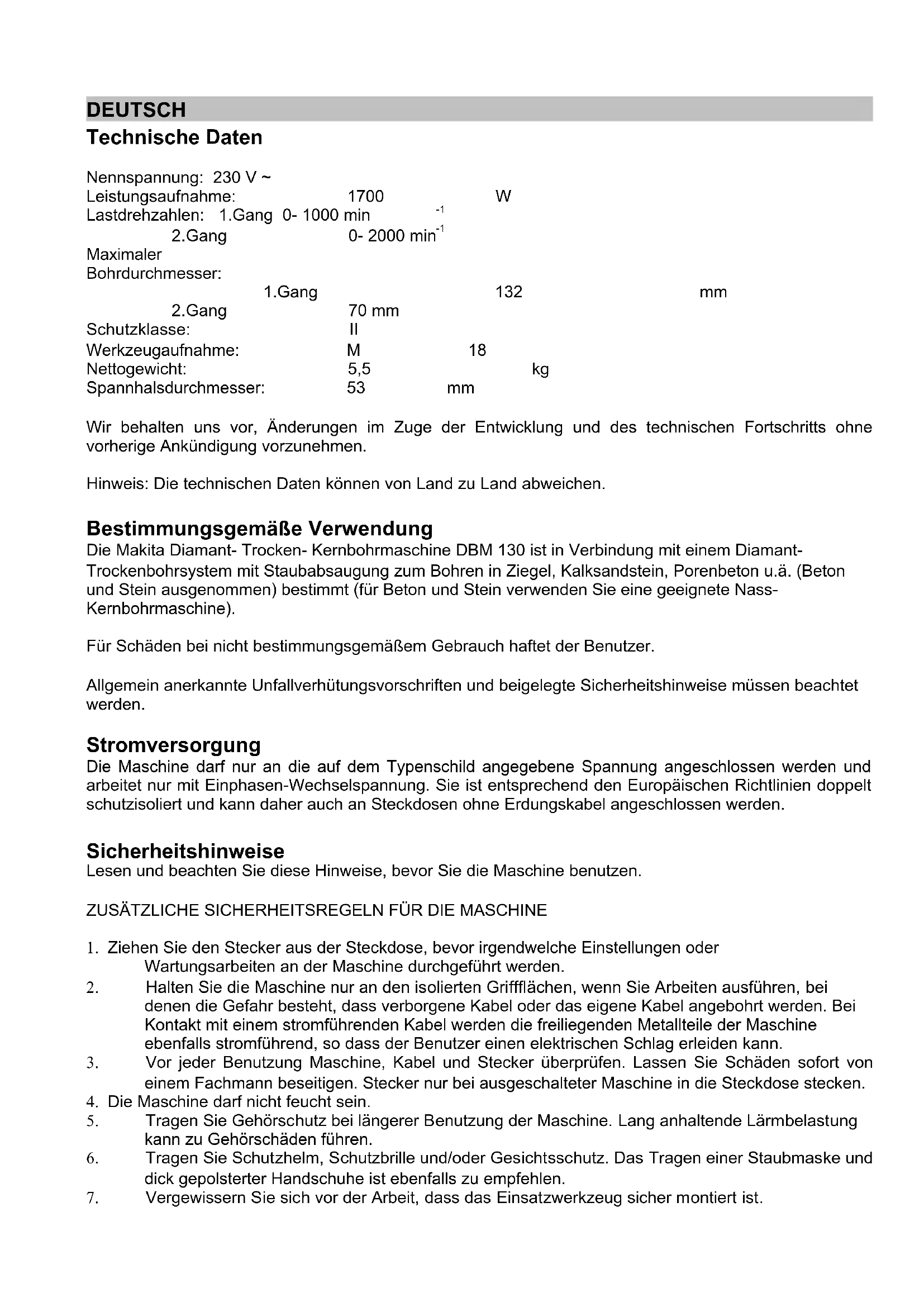

BEDIENUNGSANLEITUNG DBM130 MAKITA

Nennspannung: 230 V \~

Leistungsaufnahme: 1700 W

Lastdrehzahlen: 1.Gang 0-1000 min -1

2.Gang 0-2000 min ^-1

Maximaler

Bohrdurchmesser:

1.Gang		132	mm
2.Gang	70 mm
Schutzklasse:	II
Werkzeugaufnahme:	M	18
Nettogewicht:	5,5	kg
Spannhalsdurchmesser:	53	mm

Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

Hinweis: Die technischen Daten können von Land zu Land abweichen.

Bestimmungsgemäße Verwendung

Die Makita Diamant- Trocken- Kernbohrmaschine DBM 130 ist in Verbindung mit einem Diamant-Trockenbohrsystem mit Staubabsaugung zum Bohren in Ziegel, Kalksandstein, Porenbeton u.ä. (Beton und Stein ausgenommen) bestimmt (für Beton und Stein verwenden Sie eine geeignete Nass-Kernbohrmaschine).

Für Schäden bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

Stromversorgung

Die Maschine darf nur an die auf dem Typenschild angegebene Spannung angeschlossen werden und arbeitet nur mit Einphasen-Wechselspannung. Sie ist entsprechend den Europäischen Richtlinien doppelt schutzisoliert und kann daher auch an Steckdosen ohne Erdungskabel angeschlossen werden.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie die Maschine benutzen.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR DIE MASCHINE

1. Ziehen Sie den Stecker aus der Steckdose, bevor irgendwelche Einstellungen oder Wartungsarbeiten an der Maschine durchgeführt werden.
2. Halten Sie die Maschine nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel angebohrt werden. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile der Maschine ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.
3. Vor jeder Benutzung Maschine, Kabel und Stecker überprüfen. Lassen Sie Schäden sofort von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
4. Die Maschine darf nicht feucht sein.
5. Tragen Sie Gehörschutz bei längerer Benutzung der Maschine. Lang anhaltende Lärmbelastung kann zu Gehörschäden führen.
6. Tragen Sie Schutzhelm, Schutzbrille und/oder Gesichtsschutz. Das Tragen einer Staubmaske und dick gepolsterter Handschuhe ist ebenfalls zu empfehlen.

7. Vergewissern Sie sich vor der Arbeit, dass das Einsatzwerkzeug sicher montiert ist.

8. Kontrollieren Sie vor Arbeitsbeginn sorgfältig alle Schrauben auf festen Sitz. Durch betriebsbedingte Vibrationen können sich Schrauben lösen und somit Schäden oder Unfälle verursachen.

9. Achten Sie stets auf sicheren Stand.
10. Vergewissern Sie sich bei Einsatz der Maschine an hoch gelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.
11. Halten Sie die Hände von rotierenden Teilen fern.
12. Verwenden Sie stets den mitgelieferten Zusatzgriff und halten Sie die Maschine mit beiden Händen fest.
13. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur handgeführt.
14. Vermeiden Sie eine Berührung des Einsatzwerkzeugs oder des Werkstückes unmittelbar nach der Bearbeitung. Sie können sehr heiß sein und Verbrennungen verursachen.
15. Vermeiden Sie unbeabsichtigtes Anlaufen: entriegeln Sie stets den Schalter, wenn der Stecker aus der Steckdose gezogen wurde, oder wenn eine Stromunterbrechung eingetreten ist.

Zusatzhandgriff

Im Handbetrieb ist die Maschine nur mit beiliegendem Zusatzhandgriff zu verwenden. Dieser wird auf den Spannhals aufgesteckt und durch Drehen des Griffstückes befestigt.

Ein-/Ausschalten

Die Bohrmaschine ist mit einem elektronischen Stellschalter mit Arretierung ausgestattet. Je weiter der Schaltknopf gedrückt wird, desto höher wird die Drehzahl. Dies erleichtert ein passgenaues Anbohren. Im Normalbetrieb ist stets mit voller Drehzahl zu arbeiten.

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

Getriebeumschaltung

Je nach Bohrkronendurchmesser ist zwischen den beiden möglichen Drehzahlen zu wählen.

Zum Bohren bis zu einem Durchmesser von 70 mm empfehlen wir den zweiten Gang • • (spitze Seite des Getriebeschalters zeigt in Richtung des Motors), und für Bohrungen über 70 mm ist der erste Gang • zu verwenden (spitze Seite des Getriebeschalters zeigt in Richtung Spindel). Diese Angaben stellen nur einen Richtwert dar. Bei der Drehzahleinstellung sollten die Angaben des Werkzeugherstellers beachtet werden.

Lässt sich der Getriebeumschalter im Stillstand nicht in die Endstellung bringen, Bohrspindel etwas drehen.

Achtung! Nur im Stillstand und im Uhrzeigersinn schalten!

Betrieb

Zum problemlosen Anbohren empfiehlt es sich, Bohrkronen mit integrierbarem Zentrierbohrer zu verwenden. Der elektronische Stellschalter ermöglicht ein langsames Anbohren, wobei die Bohrkrone ca. 5-10 mm in das zu bohrende Material eindringen soll. Nach Entfernung des Zentrierbohrers wird die Bohrkrone langsam in die vorhandene Bohrung eingeführt und durch Durchdrücken des Schalters auf die volle Nenndrehzahl gebracht.

Überlastschutz

Die Maschine ist zum Schutz von Bediener, Motor und Bohrkrone mit einem mechanischen, elektronischen und thermischen Überlastschutz ausgerüstet.

Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird mittels einer Rutschkupplung die Bohrspindel vom Motor entkoppelt.

Elektronisch: Bei einer Überlastung infolge zu großer Vorschubkraft reagiert die Elektronik mit Abschaltung der Stromzufuhr. Nach Entlastung und Wiedereinschalten kann normal weitergearbeitet werden.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei anhaltender Überlastung vor Zerstörung geschützt. Die Maschine schaltet in diesem Falle selbständig ab und kann erst nach entsprechender Abkühlung (max. 2 min) wieder in Betrieb genommen werden. Die Abkühlzeit ist abhängig von der Erwärmung der Motorwicklung und der Umgebungstemperatur.

Das Abschalten der Maschine bei Überlastung stellt keinen Defekt dar! Nach entsprechender Wartezeit kann normal weitergearbeitet werden!

Absaugung

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Bei Trockenbohrungen ist deshalb eine geeignete Staubabsaugung zu verwenden und gegebenenfalls eine Staubmaske zu tragen. Die Verwendung einer Absaugung ist ebenfalls Voraussetzung für eine optimale Schnittleistung der Bohrkrone (Luftkühlung). Zur Auswahl der geeigneten Bohrkronen für unterschiedliche Materialien beachten Sie bitte die Angaben der Bohrkronenhersteller.

Pflege und Wartung

VORSICHT:

Vor Arbeiten an der Maschine vergewissern Sie sich, dass der Schalter in der Position AUS und der Netzstecker gezogen ist.

Zur Gewährleistung der Produktsicherheit und -zuverlässigkeit sind Reparaturen, Wartungsarbeiten und Einstellungen von einer Makita-Service-Station auszuführen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Regelmäßig sind folgende Arbeiten auszuführen bzw. Bauteile zu überprüfen:

• Das Elektrowerkzeug ist sauber zu halten.
• Achten Sie darauf, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
• Ersetzten Sie die Kohlebürsten rechtzeitig: wenn die Kohlebürsten bis auf die Verschleißgrenze (5 mm) abgenutzt sind, lassen Sie diese nur paarweise durch einen Fachmann ersetzen. Anschließend die Kohlebürsten durch das Betreiben der Maschine im Leerlauf ca. 20 Minuten einlaufen lassen.
• Ein Reinigen von Getriebe und Motor wird nach dem Wechsel der Kohlebürsten notwendig. Da zu diesem Zeitpunkt eine generelle Überprüfung aller Bauteile erforderlich ist, ist die Maschine an eine Makita-Service-Station einzusenden.

ENGLISH

Beschermingsklasse: II

Gereedschapsopname:

M

18

Nettogewicht: 5,5

Doorsnede spanhals: 53 mm

kg

Hinweise für den Einsatz von Diamantbohrkronen

1 Trockenbohren

1.1 Benutzen Sie Trockenbohrkronen nur für Mauerwerk und Kalksandstein. Fragen Sie im Zweifelsfall Ihren Bohrkronenlieferanten.
1.2 Saugen Sie den Bohrstaub ab. Gesteinsstaub ist gesundheitsschädlich. Zusätzlich wird das Tragen einer Schutzmaske empfohlen. Benutzen Sie einen geeigneten Staubsauger mit ausreichender Leistung. Die Absaugluft kühlt ebenfalls die Bohrkrone und sorgt für freien Lauf der Bohrkrone, damit diese durch das Bohrmehl nicht verklemmt.. Bewegen Sie die Bohrkrone in dem Bohrloch vor- und zurück, um den Staub besser und entfernen. Achten Sie darauf, die Bohrkrone dabei nicht zu verkanten. Die Standzeit des Werkzeuges wird dadurch wesentlich erhöht.
1.3 Benutzen Sie den Zentrierbohrer zum Anbohren bis zu einer ca. 5 mm tiefen Führungsrille. Danach ist der Zentrierbohrer zu entfernen, sonst glüht er aus und ist defekt. Die Zentrierbohrungen können auch mit einem Bohrhammer vorgebohrt werden, damit entfällt das Entfernen des Zentrierbohrers.

2 Nassbohren

2.1 Beton und Naturstein müssen mit Wasserspülung gebohrt werden.
2.2 Achten Sie auf genügend Wasserzufuhr. Die Wassermenge muss den gesamten Schlamm aus der Bohrung spülen und kann bei 100 mm Bohrdurchmesser bis zu 5 l/min betragen. Achten Sie besonders bei Verwendung von Wasserdruckgefäßen auf diese Wassermenge.
2.3 Zum sicheren Anbohren und richtungsgenauen Führen gibt es Anbohrhilfen oder Bohrständer. Diese können mit Wassersammelringen geliefert werden. Fehlt beides, sollte mittels einer Holzschablone das Anbohren abgesichert werden.
2.4 Beim Einsatz von Bohrständern ist darauf zu achten, dass

• die Maschine sicher im Ständer befestigt ist
- die Vorschubeinheit geklemmt ist und die Maschine sich nicht durch ihr Eigengewicht bewegt
- der Ständer sicher befestigt ist Nicht ordnungsgemäß gesicherte Ständer können zum Verklemmen der Bohrkrone und zu Segmentbruch führen.

2.5 Zur Sicherung des Bohrständers sollten folgende Befestigungstechniken angewendet werden:

- mit Spezialdübel, Scheibe und Schnellspannschraube mindestens 50 mm tief vorbohren, Dübelsetzwerkzeug benutzen)

- mit Vakuumfuß (Vakuumset und Vakuumpumpe erforderlich)

- Die Maueroberfläche muss glatt, porenfrei und rissfrei sein. Fliesen sind ungeeignet. In der Horizontalen und im Deckenbereich ist die Bohreinheit mit Seil oder Gurt gegen Absturz sichern

- mit Schnellspannsäule: Damit wird möglichst gegen Ständerfußmitte abgestützt oder gegen den Spannkopf der Bohrständersäule

Inakita®

2.6 Bohrkerne sind von hinten aus der Bohrkrone zu schlagen oder zu pressen. Keinesfalls ist mit dem Hammer auf die Bohrkrone zu schlagen, da diese beschädigt werden kann.
2.7 Sacklochbohrkerne sind mit einem Meißel oder ähnlichem zu brechen und aus der Bohrung zu ziehen.
2.8 Bei Überkopfbohrungen ist stets eine Wasserabsaugung zu verwenden. Das Wasser darf nicht auf die Maschine laufen. Abdeckungen sind nicht möglich, da sonst die Kühlung der Maschine verhindert wird (Motorschaden).
2.9 Für alle Bohrständer sind Wassersammelringe lieferbar. Diese werden an der Mittelschraube oder der Zentrierspitze am Ständerfuß befestigt. Die Gummidichtung ist ca. 3 mm größer als der Bohrkronendurchmesser auszuschneiden.
2.10 Ausgebrochene Segmente sind aus dem Bohrloch zu entfernen, bevor weitergebohrt wird.

3 Bohrkrone

3.1 Benutzen Sie nur von Ihrem Fachhändler oder vom Hersteller empfohlene Bohrkronen. Lassen Sie sich für den Anwendungsfall beraten. Beton, Stahlbeton, Granit, Marmor und Asphalt können mit Universalkronen nicht zufriedenstellend gebohrt werden.
3.2 Hoher Armierungsanteil oder sehr harte Zuschlagstoffe führen schnell zu einer stumpfen (polierten) Krone. Schärfen Sie mittels Schärfstein wieder nach.
3.3 Die Härte der Diamantsegmente, die Drehzahl der Maschine und das zu bearbeitende Material stehen im Zusammenhang. Beachten Sie die Drehzahlhinweise auf der Maschine. Optimale Schnittgeschwindigkeiten liegen zwischen 2 m/s und 5 m/s.
3.4 Wenn die Bohrkrone sich festsetzt oder die Maschine nicht mehr durchzieht; überprüfen Sie die Segmente, ob noch genügend Freischnitt vorhanden ist und ersetzen Sie gegebenenfalls die Bohrkrone.

4 Schutzschalter

4.1 Prüfen Sie täglich den PRCD-Schutzschalter nach beigefügter Anweisung. Achten Sie darauf, dass auch eventuelle Tauchpumpen über einen PRCD-Schalter oder eine FI-Box abgesichert sind.

Geräusch-/Vibrationsinformation

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel ( L_PA )

Schallleistungspegel (LWA)

85 dB(A);

90

dB(A)

Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiten.

Gehörschutz tragen!

Die bewertete Beschleunigung beträgt typischerweise < 2,5 m/s²

Messwerte wurden ermittelt entsprechend EN 50144
