BEDIENUNGSANLEITUNG DHP459RMJ MAKITA

EN	Cordless Hammer Driver Drill INSTRUCTION MANUAL 4
FR	Perceuse Percussion-Visseuse sans Fil	MANUEL D'INSTRUCTIONS 11
DE	Akku-Schlagbohrschrauber BETRIEBSANLEITUNG 18
IT	Trapano avvitatore a percussione a batteria	ISTRUZIONI PER L'USO 26
NL	Accuklopboor/-schroefmachine	GEBRUIKSAANWIJZING 34
ES	Rotomartillo Atornillador Inalámbrico	MANUAL DE INSTRUCCIONES 41
PT	Parafusadeira/Furadeira de Impacto a Bateria	MANUAL DE INSTRUÇões 49
DA	Akku skrue-/boremaskine med slag	BRUGSANVISNING 56
EL	Kρουστιό δραπανοκατσάβιδο μπαταρίας	ΕΓXEPIΔIO OΔΗΓΙΩN 63
TR	Akülü Darbeli Matkap Tornavida	KULLANMA KILAVUZU 71

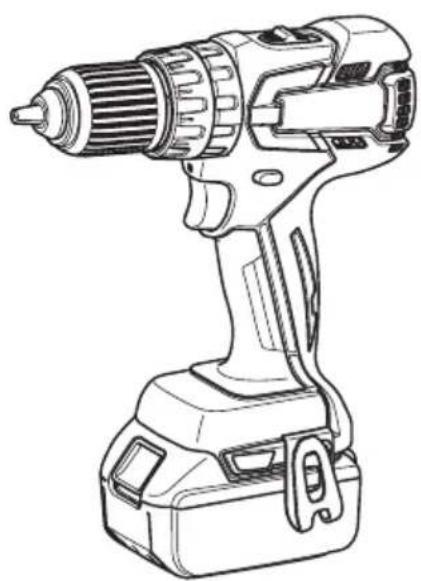

DHP459

Fig.1

Fig.5

Fig.2

Fig.6

Fig.3

Fig.7

Fig.4

SPECIFICATIONS

Model: DHP459
Bohrkapazitäten Mauerwerk 13 m	mm
	Stahl 13 mm
	Holz 38 mm
Anzugskapazitäten Holzschaube	be 6 mm x 75 mm
	Maschinenschraube M6
Leerlaufdrehzahl Hoch (2) 0 - 1.5	00 min	-1
	Niedrig (1) 0 - 400 min	-1
Schlagzahl pro Minute Hoch (2) 0	- 22.500 min	-1
	Niedrig (1) 0 - 6.000 min	-1
Gesamtlänge		192 mm
Nennspannung		18 V Gleichstrom
Nettogewicht		1,5 - 1,8 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  Die technischen Daten konnen von Land zu Land unterschiedlich sein.
  Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ladegerät	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach ihrem Wohngebiet eventuell nicht erhältlich.

WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

Vorphesehene Verwendung

Das Werkzeug ist für Schlagbohren in Ziegeln, Ziegelwerk und Mauerwerk vorgesehen. Es eignet sich auch für Schraubbetrieb und normales Bohren in Holz, Metall, Keramik und Kunststoff.

Gerausch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-1:

Schalldruckpegel (L_pA) : 82 dB (A)

Schalleistungspegel (L_WA) : 93 dB (A)

Messunsicherheit (K): 3 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprümfmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNUNG: Einen Gehorschutzlagen.

WARNING: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegeben Wert(en) abweichen.
WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des

Benutzers anhand einer Schätzung des

Gefährungsgrades unter den tatsäch-

lichen Benutzungsbedingungen (unter

Berücksichtigung aller Phasen des Arbeitszyklus,

wie z. B. Ausschalt- und Leerlaufzeiten des

Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-1:
Arbeitsmodus: Schlagbohren in Beton
Schwingungsemission (a_h,0): 8,0m/s^2 Messunsicherheit (K): 1,5m/s^2 Arbeitsmodus: Bohren in Metall
Schwingungsemission (a_h,D): 2,5m/s^2 oder weniger
Messunsicherheit (K): 1,5m/s^2

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprümf Methode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (konnen) auch für eine Verbewertung des Gefährungsgrads verwendet werden.

WARNING: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.
WARNING: Identifizieren Sie
Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

EG-Konformitätserklarung

Nur fur europäische Länder

Die EG-Konformitätserklarung ist als Anhang A in dieser Bedienungsanleitung enthalten.

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarningsen für Elektrowerkzeuge

WARNING: Lesen Sie alle mit this-sem Elektrowerkzeug gelieferten Sicherheitswarnings, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnings für Akku- Schlagbohrschrauber

Sicherheitsanweisungen für alle Betriebsvorgänge

1. Tragen Sie Gehorschützer beim Schlagbohren. Lärmeinwirkung kann Gehorschädigung verursichen.
2. Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen die Gefahr besteht, dass das Schneidzubehör oder die Befestigungselemente verborgene Kabel kontaktieren. Wenn das Schneidzubehör oder die Befestigungselemente ein Strom führendes Kabel kontaktieren, können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.
3. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.
4. Halten Sie das Werkzeug mit festem Griff.
5. Halten Sie ihre Hande von rotierenden Teilen fern.
6. Lassen Sie das Werkzeug nicht unbeaufsichtigt laufen. Benutzen Sie das Werkzeug nur mit Handhaltung.
7. Vermeiden Sie eine Berührung des Bohrereinsatzes, des Werkstücks oder der Späne unmittelbar nach der Bearbeitung, weil die Teile noch sehr heißt sind und Hautverbrennungen verursachen können.
8. Manche Materialien konnen giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materiallieferanten.
9. Falls der Bohrereinsatz selbst durch Öffneder Futterbacken nicht gelöst werden kann,ziehen Sieihn mit einer Zange heraus. In einem solchen Fall kann Herausziehen des Bohrereinsatzes von Hand zu einer Verletzung durch seine scharfe Kante führen.
10. Vergewissern Sie sich, dass keine Stromkabel, Wasserrohre, Gasrohre usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können.

Sicherheitsanweisungen bei Verwendung von lang-gen Bohrereinsätzen

1. Arbeiten Sie niemals mit einer hohenen Drehzahl als der Maximalrehzahl des Bohrereinsatzes. Bei hohenen Drehzahlen besteht die Gefahr, dass sich der Einsatz verbiett, wenn zugelassen wird, dass er ohne Kontakt mit dem Werkstück frei rotiert, was zu Personenschäden führen kann.

2. Starten Sie den Bohrvorgang immer mit einer niedrigen Drehzahl und bei Kontakt der Einsatzspitze mit dem Werkstück. Bei hohenen Drehzahlen besteht die Gefahr, dass sich der Einsatz verbiegt, wenn zugelassen wird, dass er ohne Kontakt mit dem Werkstück frei rotiert, was zu Personenschäden führen kann.

3. Üben Sie Druck nur in direkter Linie mit dem Einsatz aus, und wenden Sie keinen übermaßigen Druck an. Einsatz之间的 sich verbügen, was Bruch oder Verlust der Kontrolle verursachen und zu Personenschäden führen kann.

BEWAHREN SIE DIE ANLEITUNG AUF.

WARNING: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Personenschäden verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommt.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.
4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)durfen nicht mit leitfähigem Material berührt werden.
(2)Lagern Sie den Akku nicht in einem Behalter zusammen mit anderen Metallgegenständen, wie z. B. Nagel, Munzen usw.
(3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermaßiger Hitzeentwicklung oder einer Explosion führen.

4. Benutzen Sie keine beschädigten Akkus.

5. Die enthaltenen Lithium-lonen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung. Für komerziielle Transporte, z. B. durch Dritte oder Spediteure, mussen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich.itte beachten Sie mogglicherweise ausfuhrlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.
6. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sieihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.
7. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermöiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.
8. Soll das Werkzeug längerere Zeit nicht benutzt werden, muss der Akku vom Werkzeug entfernt werden.
9. Bei und nach dem Gebrauch kann der Akku heißt werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung vonheiten Akkus.
10. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heißt genug werden kann, um Verbrennungen zu verursichen.
11. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Lächern und Nuten des Akkus absetzen. Es konnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionstörungen des Werkzeugs oder des Akkus kommt, was zu Verbrennungen oder Personenschäden führen kann.
12. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
13. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN.

A VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Branden, Personenschäden und Beschädigung führen. Außen dem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 - 40 °C. Lassen Sie einen bereits Akku abkühlen, bevor Sieihn laden.
4. Wenn Sie den Akku nicht benutzen,nehmen Sieihn vom Werkzeug oder Ladegerat ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

FUNKTIONSBESCHREIBUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschelt und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus

AVORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmer.
AVORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmer des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs und des Akkus und zu Körperverletzungen führen kann.

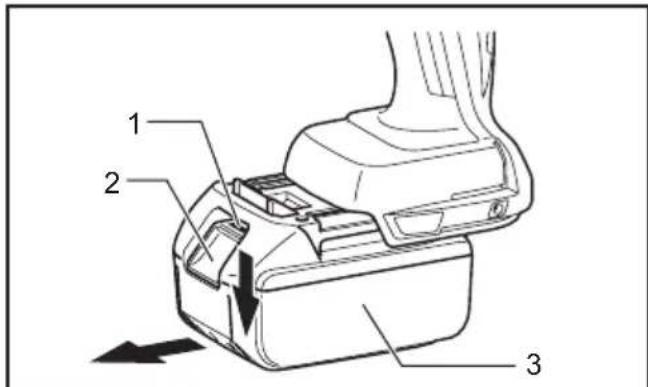

Abb.1: 1. Rote Anzeige 2. Knopf 3. Akku

Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, während Sie den Knopf an der Vorderseite des Akkus verschiben.

Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schiben Sie den Akku hinein. Schiebern Sieihn vollständig ein, bis er mit einem leisen Klicken einrastet. Wenn Sie die rote Anzeige sehen konnen, wie in der Abbildung gezeigt, ist der Akku nicht vollständig verriegelt.

AVORSICHT: Schieber den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er aus dem Werkzeug herausfallen und Sie oder umstehende Personen verletzen.
AVORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

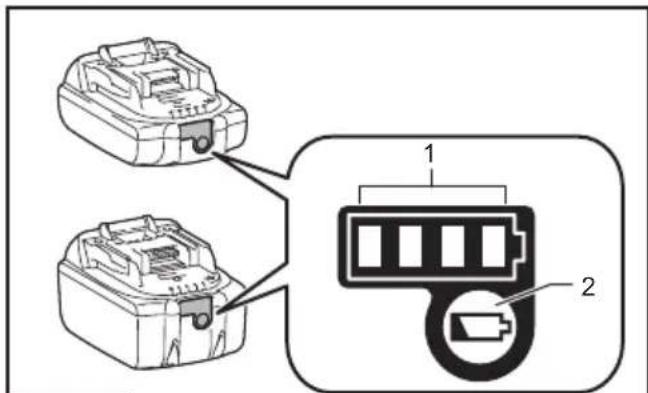

Abb.2: 1.Anzeigelampen 2.Pruftaste

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchtenoige Sekunden lang auf.

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%
		Den Akku aufladen.
		Möglicherweise liegt eine Funktionstörung im Akku vor.

HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige gingfugig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Werkzeug/Akku-Schutzsystem

Das Werkzeug ist mit einem Werkzeug/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlangern. Das Werkzeug bleibt während des Betriebs automatisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Dieser Schutz tritt in Aktion, wenn das Werkzeug auf eine Weise betrieben wird, die eine ungewöhnlich hohe Stromaufnahme bewirkt. Schalten Sie in dieser Situation das Werkzeug aus, und brechen Sie die Arbeit ab, die eine Überlastung des Werkzeugs verursacht hat. Schalten Sie dann das Werkzeug wieder ein, um neu zu starten.

Überhitzungsschutz

Dieser Schutz tritt in Aktion, wenn das Werkzeug oder der Akku überhützt wird. Lassen Sie das Werkzeug und den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten.

Überentladungsschutz

Dieser Schutz tritt in Aktion, wenn die Akku-Restkapazität niedrig wird. Nehmen Sie in dieser Situation den Akku vom Werkzeug ab, und laden Sieihn auf.

Schalterfunktion

Abb.3: 1. Ein-Aus-Schalter

AVORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß faktioniert und beim Loslassen in die AUS-Stellung zurückkehrt.

Drücken Sie zum Einsatzen des Werkzeugs einzahden Ein-Aus-Schalter. Die Drehzahl erhöht sich durch verstarktde Druckausübung auf den Ein-Aus-Schalter. Lassen Sie den Ein-Aus-Schalter zum Anhalten los.

Einschalten der Frontlampe

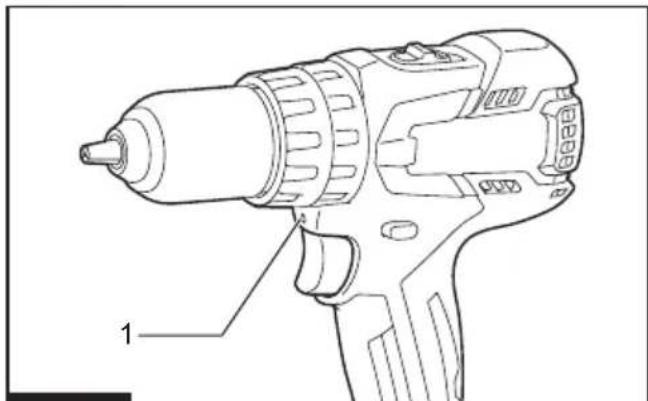

Abb.4: 1. Lampe

VORSICHT: Blichen Sie nicht direkt in die Lampe oder die Lichtquelle.

Betätigten Sie den Auslöseschalter, um die Lampe einzuschalten. Die Lampe bleibt erleucht, solange der Auslöseschalter gedrück gehalten wird. Die Lampe erlischt unmittelbar nach dem Loslassen des Auslosers.

HINWEIS: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstarke verringert.

Funktion des

Drehrichtungsumschalters

Abb.5: 1.Drehrichtungsumschalthebel

AVORSICHT: Prufen Sie stets die Drehrichtigung, bevor Sie mit der Arbeit beginnen.
AVORSICHT: Betätigten Sie den
Drehrichtungsumschalter erst, nachdem das Werkzeug vollig zum Stillstand gekommen ist.
Durch Umschalten der Drehrichtigung bei noch laufendem Werkzeug kann das Werkzeug beschädigt werden.
AVORSICHT: Stellen Sie den
Drehrichtungsumschalthebel stets auf die Neutralstellung, wenn Sie das Werkzeug nicht benutzen.

Dieses Werkzeug besitzt einen

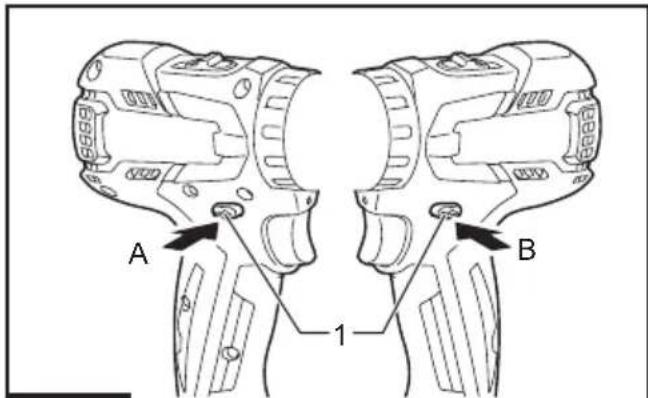

Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschaltebels für Rechtsdrehung, und auf die Seite B für Linksdrehung.

In der Neutralstellung des Drehrrichtungsumschalthebels ist der Ein-Aus-Schalter verriegelt.

Drehzahl-Umschaltung

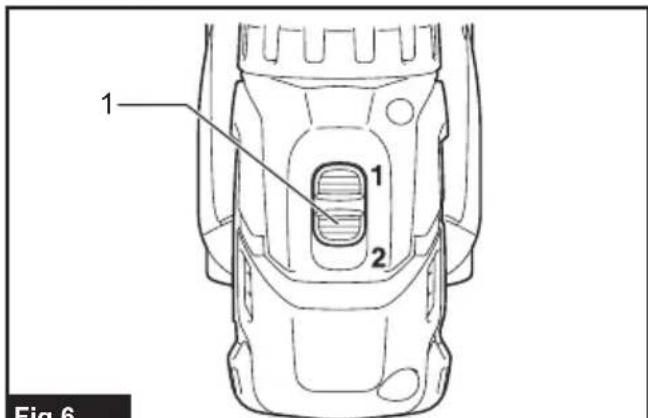

Abb.6: 1. Drehzahlumschalthebel

VORSICHT: Achten Sie stets darauf, dass sich der Drehzahlumschalthebel vollkommen in seiner jeweiligen Rastposition befindet. Wir das Werkzeug bei einer Zwischenstellung des Drehzahlumschalters zwischen den Positionen „1" und „2" betrieben, kann es beschädigt werden.
A VORSICHT: Betätigten Sie den

Drehzahlumschalthebel nicht während des Betriebs des Werkzeugs. Das Werkzeug kann sonst beschadigt werden.

Angezeigte Nummer	Drehzahl Drehmoment Zuteffender Betrieb
1 Niedrig	Hoch Betrieb mit	schwerer Last
2 Hoch Niedrig Betrieb mit	leichter Last

Um die Drehzahl umzuschalten, schalten Sie zunachst das Werkzeug aus, und schiben Sie dann den Drehzahlumschalthebel für hohe Drehzahl auf die Position 2^n oder für niedrige Drehzahl auf die Position 1^n . Vergewissern Sie sich vor Arbeitsbeginn stets, dass sich der Drehzahlumschalthebel in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für die jeweilige Arbeit.

Wahl der Betriebsart

VORSICHT: Stellen Sie den Ring stets korrekt auf das Symbol der gewündchten Betriebsart ein. Wird das Werkzeug bei einer Zwischenstellung des Rings zwischen den Betriebsartpositionen betreiben, kann es beschädigt werden.

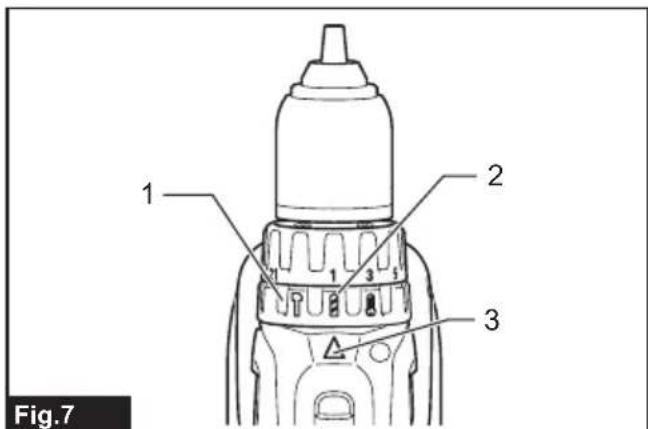

Abb.7: 1. Betriebsart-Umschaltring 2. Markierung 3. Pfeil

Dieses Werkzeug verfügbar über drei Betriebsarten.

Bohren (nur Rotation)
Hammerbohren (Rotation mit Schlagen)
Schauben (Rotation mit Kupplung)

Wahlen Sie die für ihre Arbeit geeignete Betriebsart aus. Drehen Sie den Betriebsart-Umschaltering, und richten Sie das ausgewählte Zeichen auf den Pfeil am Werkzeuggehause aus.

Einstellen des Anzugsmoments

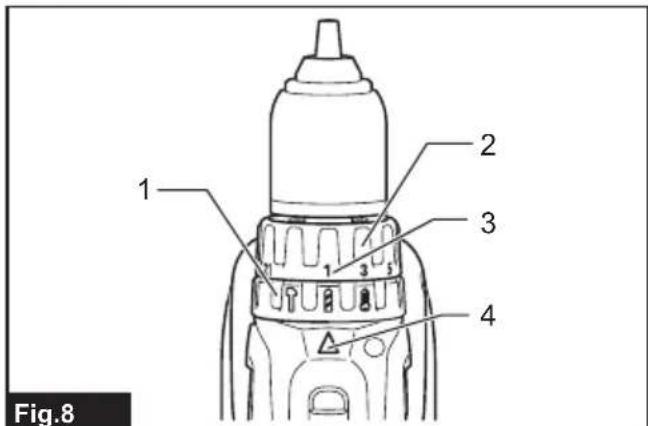

Abb.8: 1. Betriebsart-Umschaltring 2. Einstellung 3. Teilstrich 4. Pfeil

Das Anzugsmoment kann durch Drehen des Einstellrings in 16 Stufen eingestellt werden. Richten Sie die Teilstriche auf den Pfeil am Werkzeuggehause aus. Das minimale Anzugsmoment erhalten man bei 1, und das maximale bei 16.

Bevor Sie mit der eigentlichen Schraubarkeit beginnen, sollenn Sie eine Probeverschraubung mit Ihr Material oder einem Stück des gleichen Materials durchführren, um das geeignete Anzugsmoment zu ermitteln.

MONTAGE

VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschelt und der Akku abgenommen ist.

Montage und Demontage von Schraubendrehereinsatz/ Bohrereinsatz

Sonderzubehör

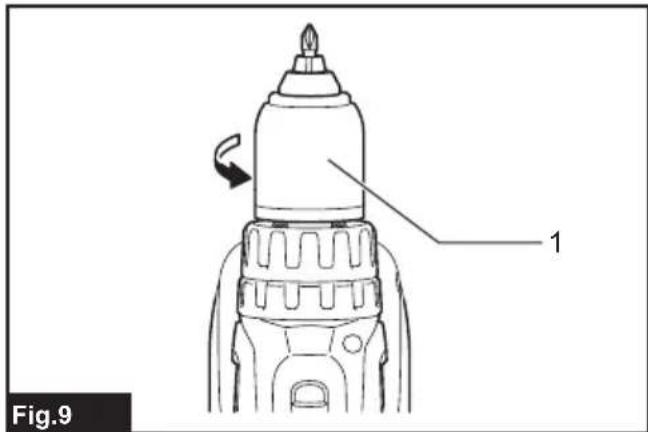

Abb.9: 1. Werkzeugaufnahme

Drehen Sie die Werkzeugaufnahme entgegen dem Uhrzeigersinn, um das Spannffutter zu öffnen. Führten Sie den Schraubendrehereinsatz/Bohrereinsatz bis zum Anschlag in das Spannffutter ein. Drehen Sie die Werkzeugaufnahme im Uhrzeigersinn, um das Spannffutter festzuziehen. Zum Entfernen des Schraubendrehereinsatzes/Bohrereinsatzes drehen Sie die Werkzeugaufnahme entgegen dem Uhrzeigersinn.

Montieren des Aufhängers

WARNING: Verwenden Sie die Aufhänge-/ Montageteile nur für den bestimmungsgemänen Gebrauch, z. B. zum Aufhängen des Werkzeugs an einem Werkzeuggürtel zwischen Arbeitseinsätzen oder Arbeitsintervallen.

WARNING: Achten Sie darauf, den Aufhänger nicht zu überlasten, da zu viel Kraft oder unregelmäßige Überlastungen Beschädigungen am Werkzeug verursachen konnen, die zu Verletzungen führen konnen.

AVORSICHT: Wenn Sie den Aufhänger anbrin-gen, sichern Sieihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom Werkzeug losen und Personenschaden verursachen.

AVORSICHT: Achten Sie darauf, dass Sie das Werkzeug sicher aufhängen, bevor Sie den Griff loslassen. Unzureichendes oder unausgewogenes Einhängen kann ein Herunterfallen verursachen, und Sie können sich verletzen.

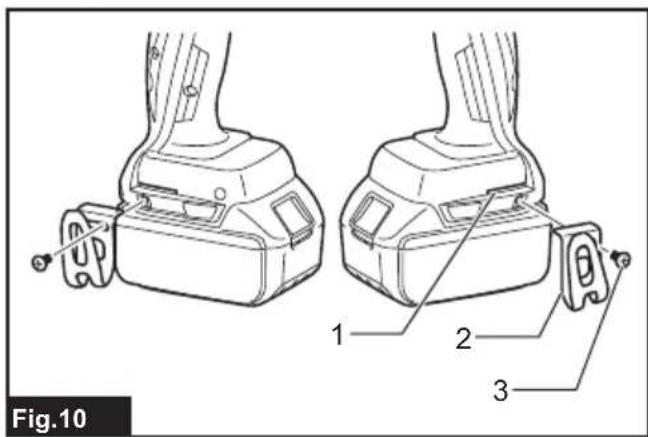

Abb.10: 1. Führungsnut 2. Aufhänger 3. Schraube

Der Aufhänger ist praktisch, um das Werkzeug vorübergehend aufzuhängen. Der Aufhänger kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Aufhänger anzubringen, führen Sieihn in die Nut entweder auf der linken oder rechten Seite des Werkzeuggehauses ein, und sichern Sieihn dann mit einer Schraube. Um den Aufhänger zu entfernen, losen Sie die Schraube, und nehmen Sie dann den Aufhänger Heraus.

Verwendung der Ose

WARNING: Verwenden Sie die Aufhängeöse niemals für einen unbeabsichtigten Zweck, z. B. zum Anbinden des Werkzeugs an einer hoch gelegengen Position. Die Lagerbelastung in einer stark belasteten Ose kann Beschädigungen an der Ose verursachen, die zu Verletzungen bei Ihnen oder Personen in ihrer Umgebung oder unterhalb von Ihnen führen können.

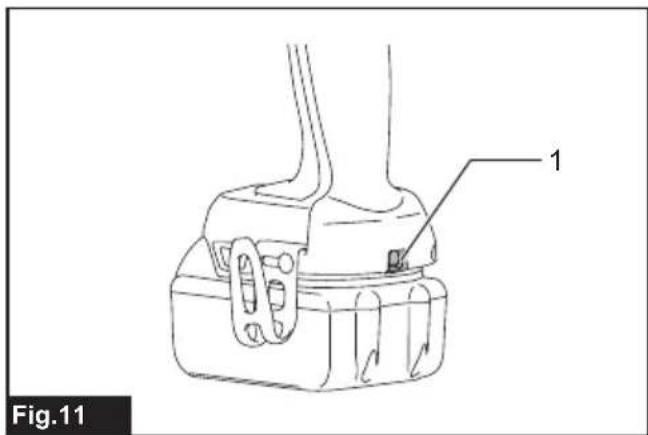

Abb.11: 1. Aufhängeose

Verwenden Sie die Aufhängeose an der unteren Rückseite des Werkzeugs, um das Werkzeug unter Verwendung eines Aufhängekabels oder ähnlicher Schnüre an eine Wand zu hangen.

Montieren des Schraubendreher-Einsatzhalters

Sonderzubehör

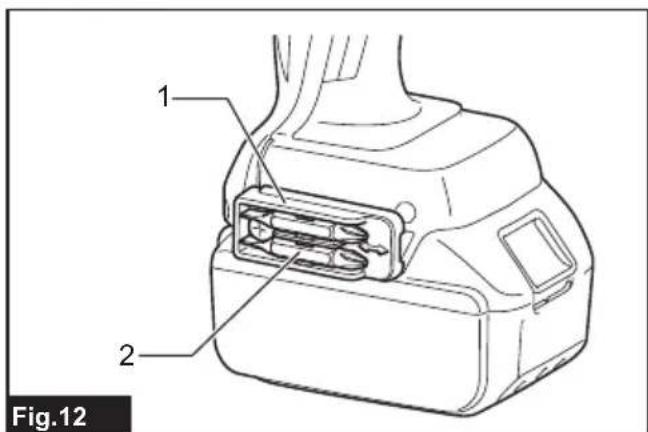

Abb.12: 1. Schraubendreher-Einsatzhalter 2. Schraubendhereinsatz

Steen den Schraubendreher-Einsatzhalter auf den Vorsprung am Werkzeugfuß entweder auf der rechten oder linken Seite, und sichern Sieihn mit einer Schraube. Wenn Sie den Schraubendrehereinsatz nicht benutzten, bewahren Sieihn in den Schraubendreher-Einsatzhaltern auf. Schraubendhereinsätze von 45 mm Länge können Dort aufbewahrt werden.

BETRIEB

VORSICHT: Führer Sie den Akku immer vollständig ein, bis er einrastet. Falls die rote Anzeige an der Oberseite des Knopfes sightbar ist, ist der Akku nicht vollständig verriegelt. Schieben Sieihn bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er aus dem Werkzeug Herausfallen und Sie oder umstehende Personen verletzen.

VORSICHT: Wenn die Drehzahl sehr stark abfällt, verringern Sie die Last, oder halten Sie das Werkzeug an, um Beschädigung des Werkzeugs zu vermeiden.

Halten Sie das Werkzeug mit einer Hand am Griff und mit der anderen Hand an der Unterseite des Akkus fest, um der Drehwirkung entgegenzuwirken.

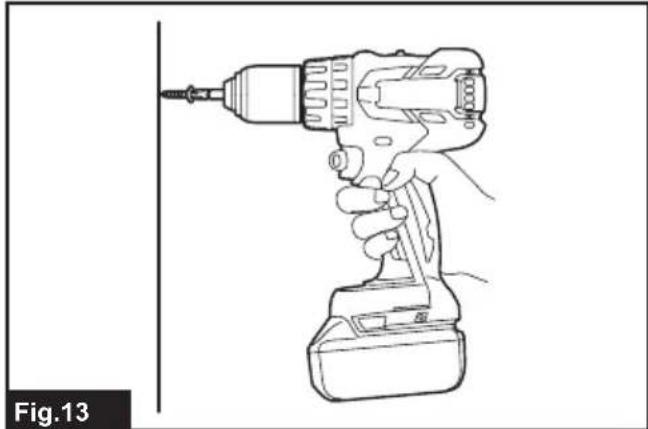

Abb.13

ANMERKUNG: Verdecken Sie nicht die Luftungsschlitze, weil dadurch Überhitzung und Beschädigung des Werkzeugs verursacht werden können.

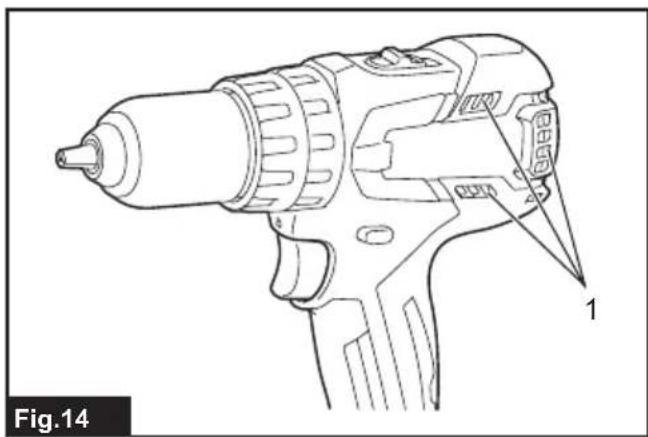

Abb.14: 1. Lüftungsschlitz

Schraubbetrieb

A VORSICHT: Stellen Sie mit dem Einstellung das korrekte Anzugsmoment für ihre Arbeit ein.
VORSICHT: Achten Sie darauf, dass die Spitze des Schraubendereinsatzes senkrecht in den Schraubenkopf eingefuhrt wird, um eine Beschädigung von Schraube und/oder Schraubendereinsatz zu vermeiden.

Drehen Sie zuerst den Betriebsart-Umschaltring, so dass der Pfeil am Werkzeuggehause auf das Symbol Zeigt.

Setzen Sie die Spitze des Schraubendrehereinsatzes in den Schraubenkopf ein, und üben Sie Druck auf das Werkzeug aus. Lassen Sie das Werkzeug langsam anlaufen, und erhöhen Sie dann die Drehzahl allmählich. Lassen Sie den Ein-Aus-Schalter los, sobald die Kupplung durchrutscht.

HINWEIS: Wenn Sie Holzschrauben eindreten, bohren Sie eine Führungsbohrung von 2/3 des Schraubendurchmessers vor. Dies erleichtert das Eindreten und verhindert Spaltung des Werkstücks.

Hammerbohren

AVORSICHT: Beim Durchbruch der Bohrung, bei Verstopfung der Bohrung mit Spanen und Partikeln, oder beim Auftreffen auf Betonstahl wird eine starke, plottliche Drehrkraft auf Werkzeug und Bohrereinsatz.

Drehen Sie zuerst den Betriebsart-Umschaltring, so dass der Pfeil am Werkzeuggehause auf das Symbol zeigt. Der Einstellung kann für diese Operation auf eine beliebige Drehmomentstufe eingestellt werden.

Verwenden Sie unbedingt einen Bohrereinsatz mit Hartmetallschneide.

Setzen Sie den Bohrereinsatz auf die gewünschte Bohrstelle, und drücken Sie dann den Ein-Aus-Schalter. Üben Sie keinen übermögen Druck auf das Werkzeug aus. Leichter Druck liefert die besten Ergebnisse. Halten Sie das Werkzeug in Position, und vermeiden Sie Abrutschen vom Loch.

Üben Sie keinen stärkeren Druck aus, wenn das Bohrloch mit Spanen oder Bohrmehr zugesetzt wird. Lassen Siestatt dessen das Werkzeug leer laufen, undziehen Sie dann den Bohrereinsatz teilweise aus dem Bohrloch hereaus. Durch mehrmaliges Wiederholendies Vorgangs wird das Bohrloch ausgeräumt, so dass der normale Bohrbetrieb fortgesetzt werden kann.

Ausblaspipette

Sonderzubehör

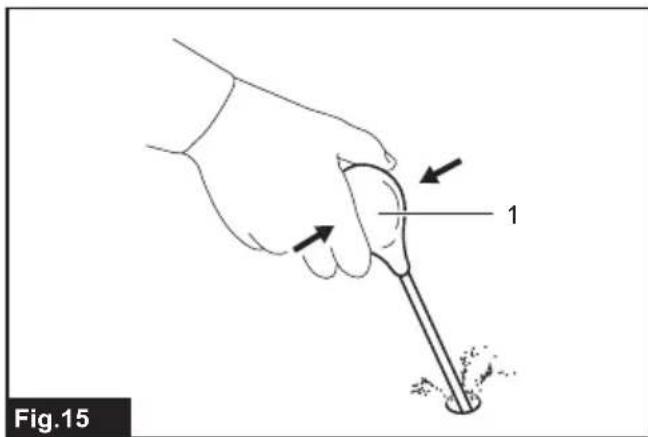

Abb.15: 1.Ausblaspipette

Blasen Sie den Staub nach dem Bohren des Lochs mit einer Ausblaspipette aus dem Loch.

Bohrbetrieb

Drehen Sie zuerst den Betriebsart-Umschaltring, so dass der Pfeil auf das Symbol zeigt. Gehen Sie dann folgendermaßen vor.

Bohren in Holz

Beim Bohren in Holz lassen sich die besten Ergebnisse mit Holzbohrern erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erleichtert das Bohren, da sie den Bohrereinsatz in das Werkstück hineinzieht.

Bohren in Metall

Um Abrutschen des Bohrereinsatzes beim Anbohren zu vermeiden, empfeht es sich, die Bohrstelle mit einem Zentrierkorner anzukörnen. Setzen Sie dann die Spitze des Bohrereinsatzes in die Vertiefung, und beginnene Sie mit dem Bohren.

Verwenden Sie Schneidflüssigkeit beim Bohren von Metall. Eisen und Messing sollen den noch trocken gebohrt werden.

VORSICHT: Übermäßige Druckausübung auf das Werkzeug bewirkt keine Beschleunigung der Bohrleitung. Im Gegenteil; übermäßiger Druck führt zu einer Beschädigung der Spitze des Bohrereinsatzes und damit zu einer Verringerung der Leistungsfähigkeit sowie zu einer Verkürzung der Lebensdauer des Werkzeugs.
VORSICH: Halten Sie daher das Werkzeug mit festem Griff und lassen Sie Vorsicht walten, wenn der Bohrereinsatz im Begriff ist, aus dem Werkstück auszutreten. Beim Bohrungs durchbruch wirkt ein hohes Rückdrehmoment auf Werkzeug und Bohrereinsatz.
VORSICHT: Ein festsitzender Bohrereinsatz lasst sich durch einfaches Umschalten der Drehrichtung wieder herausdrehen. Dabei sollenn Sie aber das Werkzeug gut festhalten, damit es nicht ruckartig herausgestoBen wird.
VORSICHT: Spannen Sie Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein.
VORSICHT: Wenn das Werkzeug im Dauerbetrieb bis zur vollkommenen Entladung des Akkus benutzt wurde, lessen Sie das Werkzeug vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang ruhen.
VORSICHT: Betätigen Sie den Auslöseschalter nicht wiederholt, wenn der Motor blockiert ist. Dadurch kann das Werkzeug beschädigt werden.

WARTUNG

AVORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel konnen Verfürbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT these Products zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

SONDERZUBEHÖR

AVORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschrieben Makita-Werkzeugempfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigten, wenden Sie sichitte an ihre Makita-Kundendienstelle.

Bohrereinsätze
Schraubendrehereinsätze
- Bohrereinsatz mit Hartmetallschneide
Ausblaspipette
Schraubendreher-Einsatzhalter
Aufhänger
- Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Seite konnen als Standardzubehör im Werkzeugsatz enthalten sein. Sie konnen von Land zu Land entsprechlich sein.

Beveiling gegen te ver ontladen
