FRV 50 ME - Hochdruckreiniger Kärcher - Kostenlose Bedienungsanleitung

Marke	Kärcher
Modell	FRV 50 ME
Produkttyp	Flächenreiniger für Hochdruckreiniger
Verwendung	Reinigung von Bodenflächen
Maximaler Wasserdruck	25 MPa (250 bar)
Maximale Wassertemperatur	85 °C
Kompatible Düsengröße	036 - 125 (je nach Düsenpaket)
Rotationsarm	Ja, zwei Düsen
Abwasserentsorgung	Über Schlauch (max. Höhe 1 m)
Erstmontage	Kurzer Anschluss für Griff mit Drehregler; langer Anschluss für Griff ohne Regler
Schmierung	O-Ringe vor Montage fetten
Wartung	Nach Gebrauch mit klarem Wasser spülen; vor Frost schützen; Borsten nicht verformen
Lagerung	Nicht auf der Bürste abstellen
Sicherheit	Strahl nicht auf Personen, Tiere oder elektrische Anlagen richten; Stillstand des Rotationsarms abwarten; Handschuhe und Schutzbrille tragen
Gefahrenstufen	Gefahr, Warnung, Vorsicht, Achtung
Ersatzteile	Düsen, O-Ringe, Schlauch, Bürste (Ref. 6.371-011.0), Düsenpaket
Zubehör	Schlauchhalterung, Schmutzsammler, Schlauchstütze, Verlängerungsschlauch
Garantie	Beachten Sie die vollständige Anleitung
Gewicht	Ca. 5 kg
Abmessungen	Ca. 50 x 30 x 20 cm

Häufig gestellte Fragen - FRV 50 ME Kärcher

Wie montiere ich die Düsen am Rotationsarm?

Stecken Sie den O-Ring in die Kerbe des Rotationsarms, setzen Sie die Düse ein und ziehen Sie die Überwurfmutter fest. Richten Sie die Schlüsselfläche der Düse parallel zum Rotationsarm aus. Verwenden Sie den mitgelieferten Schlüssel zum Festziehen der Überwurfmutter (Schlüsselweite 22 mm).

Was ist der maximale Wasserdruck?

Der maximale Wasserdruck beträgt 25 MPa (250 bar). Überschreiten Sie diesen Druck nicht.

Kann ich heißes Wasser mit diesem Flächenreiniger verwenden?

Ja, die maximale Wassertemperatur beträgt 85 °C. Nach Gebrauch mit heißem Wasser kühlen Sie das Gerät ab, indem Sie es 2 Minuten mit kaltem Wasser spülen.

Was tun, wenn sich der Rotationsarm nicht dreht?

Überprüfen Sie, ob die Reinigungsdüsen verschmutzt sind. Wenn sie verstopft sind, reinigen Sie sie. Stellen Sie sicher, dass der Wasserdruck ausreichend ist.

Warum sinkt die Saugleistung?

Dies kann an einer abgenutzten Bürstenkrone liegen (austauschen), einem verstopften Saugkanal oder Schlauch (reinigen) oder einer verstopften Injektordüse (reinigen).

Wie pflege ich den Flächenreiniger?

Nach jedem Gebrauch die Lenkrollen mit klarem Wasser abspülen und anschließend mit Schmieröl besprühen. Schützen Sie das Gerät vor Frost und stellen Sie es nicht auf der Bürste ab.

Welches Zubehör ist verfügbar?

Zubehör: Schlauchhalterung (Art. 2.642-528.0), Schmutzsammler (2.642-532.0), Schlauchstütze (2.042-001.0), Bürste FRV 50 ME (6.371-011.0), Verlängerungsschlauch (4.441-040.0).

Wie wähle ich das richtige Düsenpaket aus?

Ermitteln Sie die Düsengröße auf dem Typenschild Ihres Hochdruckreinigers. Wählen Sie das entsprechende Paket aus der Tabelle in der Anleitung (z.B. Größe 036-040 → Paket 2.431.0).

Was sind die wichtigen Sicherheitshinweise?

Richten Sie den Strahl niemals auf Personen, Tiere, elektrische Anlagen oder das Gerät selbst. Tragen Sie Handschuhe und Schutzbrille. Warten Sie den vollständigen Stillstand des Rotationsarms ab, bevor Sie eingreifen.

Wie schließe ich den Flächenreiniger an den Hochdruckreiniger an?

Fetten Sie die O-Ringe des Anschlusses, schrauben Sie den Pistolengriff des Reinigers auf den Flächenreiniger und ziehen Sie ihn fest von Hand (oder mit einem Schraubenschlüssel 27 mm) fest.

BEDIENUNGSANLEITUNG FRV 50 ME Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

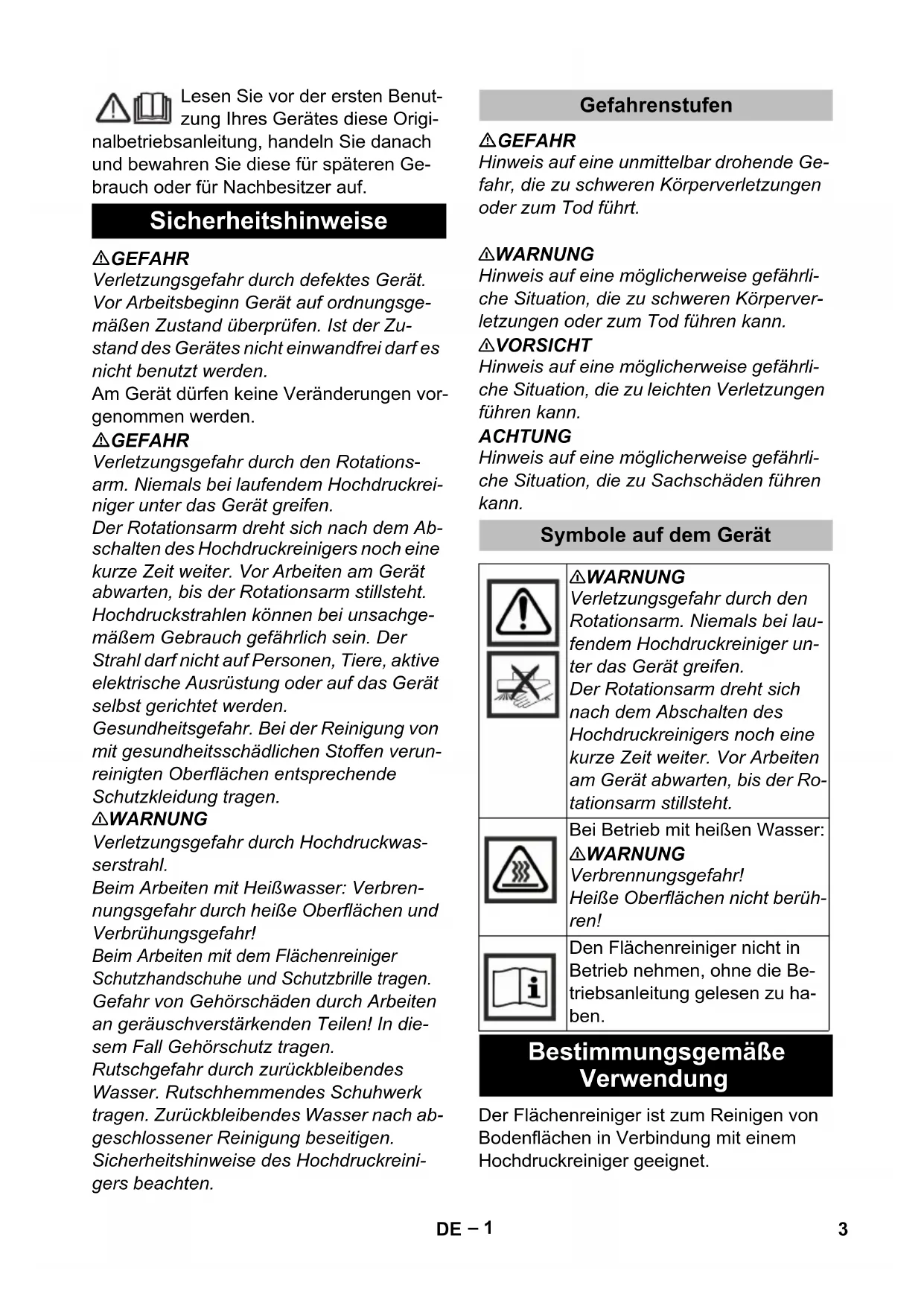

Sicherheitshinweise

⚠ GEFAHR

Verletzungsgefahr durch defektes Gerät. Vor Arbeitsbeginn Gerät auf ordnungsgemäßen Zustand überprüfen. Ist der Zustand des Gerätes nicht einwandfrei darf es nicht benutzt werden.

Am Gerät dürfen keine Veränderungen vorgenommen werden.

⚠ GEFAHR

Verletzungsgefahr durch den Rotationsarm. Niemals bei laufendem Hochdruckreiniger unter das Gerät greifen.

Der Rotationsarm dreht sich nach dem Abschalten des Hochdruckreinigers noch eine kurze Zeit weiter. Vor Arbeiten am Gerät abwarten, bis der Rotationsarm stillsteht. Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

Gesundheitsgefahr. Bei der Reinigung von mit gesundheitsschädlichen Stoffen verunreinigten Oberflächen entsprechende Schutzkleidung tragen.

⚠️WARNUNG

Verletzungsgefahr durch Hochdruckwasserstrahl.

Beim Arbeiten mit Heißwasser: Verbrennungsgefahr durch heiße Oberflächen und Verbrühungsgefahr!

Beim Arbeiten mit dem Flächenreiniger Schutzhandschuhe und Schutzbrille tragen. Gefahr von Gehörschäden durch Arbeiten an geräuschverstärkenden Teilen! In diesem Fall Gehörschutz tragen.

Rutschgefahr durch zurückbleibendes Wasser. Rutschhemmendes Schuhwerk tragen. Zurückbleibendes Wasser nach abgeschlossener Reinigung beseitigen.

Sicherheitshinweise des Hochdruckreinigers beachten.

Gefahrenstufen

⚠ GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

⚠️WARNUNG

Verletzungsgefahr durch den Rotationsarm. Niemals bei laufendem Hochdruckreiniger unter das Gerät greifen.

Der Rotationsarm dreht sich nach dem Abschalten des Hochdruckreinigers noch eine kurze Zeit weiter. Vor Arbeiten am Gerät abwarten, bis der Rotationsarm stillsteht.

Bei Betrieb mit heißen Wasser:

⚠️WARNUNG

Verbrennungsgefahr! Heiße Oberflächen nicht berühren!

Den Flächenreiniger nicht in Betrieb nehmen, ohne die Betriebsanleitung gelesen zu haben.

Bestimmungsgemäße Verwendung

Der Flächenreiniger ist zum Reinigen von Bodenflächen in Verbindung mit einem Hochdruckreiniger geeignet.

Maximaler Wasserdruck 25 MPa (250 bar).

Maximale Wassertemperatur 85 °C.

Das Schmutzwasser wird über einen

Schlauch abgeleitet.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Düsenpakete

Damit ein störungsfreier Betrieb mit Ihrem Hochdruckreiniger möglich ist, müssen Sie die passenden Hochdruckdüsen verwenden.

Hinweis:

Die benötigten Düsenpakete sind auf den entsprechenden Hochdruckreiniger abgestimmt und müssen separat bestellt werden.

Bild 1, siehe Umschlagseite

1 Düsengröße (Beispiel)

→ Düsengröße vom Typenschild des Hochdruckreingers ablesen.
→ Zum Hochdruckreiniger passendes Düsenpaket aus der folgenden Tabelle auswählen.

Düsengröße Hochdruck-reiniger	Düsenpaket	Düsengröße Düsenpaket
036...040 2.64	2-431.0 2x10	+ 20
041...045 2.64	2-432.0 2x11	+ 23
046...050 2.64	2-433.0 2x12	+ 26
051...080 2.64	2-982.0 2x20	+ 40
081...100 2.64	3-769.0 2x30	+ 40
101...125 2.64	3-768.0 2x38	+ 50

Düsenpaket montieren

Bild 2, siehe Umschlagseite

1 O - R i n g

2 Rotationsarm

3 D ü s e

4 Überwurfmutter

→ O-Ring in Nut des Rotationsarms einlegen.
→ Düse aufsetzen.
→ Düse mit Überwurfmutter leicht fest-schrauben.

Hinweis:

Der Austrittsstrahl muss parallel zum Rotationsarm ausgerichtet werden.

Bild 3, siehe Umschlagseite

→ Schlüsselfläche der Düse (Schlüsselweite 10) parallel zum Rotationsarm ausrichten.
→ Überwurfmutter (Schlüsselweite 22) mit Schraubenschlüssel festziehen.
→ Vorgang am zweiten Rotationsarm wiederholen.

Hinweis:

Die Düsen für den Flächenreiniger nicht am Strahlrohr des Hochdruckreinigers anbringen.

Bild 4, siehe Umschlagseite

1 Injektordüse
2 Steckschlüssel

→ Injektordüse mit Steckschlüssel in den Injektor einschrauben und handfest (8 Nm) anziehen. Der Steckschlüssel ist dem Düssensatz beigelegt.

Bedienung

Bild 5, siehe Umschlagseite

1 Handspritzpistole mit Drehregler
2 Handspritzpistole ohne Drehregler
3 Nippel, kurz
4 Nippel, lang

Im Auslieferzustand ist der kurze Nippel zur Verwendung an einer Handspritzpistole mit Drehregler im Gerät eingebaut.

Zur Verwendung mit einer Handspritzpistole ohne Drehregler, muss der kurze Nippel herausgeschraubt, und durch den beiliegenden, langen Nippel ersetzt werden. O-Ringe des Nippels vor dem Einbau einfetten.

Bild 6, siehe Umschlagseite

→ Handspritzpistole des Hochdruckreinigers am Flächenreiniger anschließen und handfest anziehen. Gegebenenfalls mit Schraubenschlüssel (Schlüsselweite 27) festziehen.

⚠ VORSICHT

Am Schlauchanschluss tritt ein starker Schmutzwasserstrahl aus. Flächenreiniger nicht ohne Schlauch benutzen.

Bild 7, siehe Umschlagseite

→ O-Ring am Schlauchende vor der Montage mit beiliegendem Fett einfetten.
→ Beiliegenden Schlauch am Schlauchanschluss des Flächenreinigers einstecken und durch Verdrehen sichern.
→ Anderes Ende des Schlauchs zu einem Abfluss führen und mit beiliegendem Klettband fixieren.

Hinweis:

Wenn möglich, Schlauch ohne Steigung verlegen. Maximale Förderhöhe des Abwassers beträgt 1 m.

Mit dem beiliegenden Klettband kann das freie Schlauchende fixiert werden (zum Beispiel an einem Ablaufgitter).

Bei Bedarf Verlängerungsschlauch verwenden (siehe „Zubehör“).

→ Beim Arbeiten Handspritzpistole und Griff des Flächenreingers mit beiden Händen halten.

→ Flächenreiniger so führen, dass er dicht auf der zu reinigenden Fläche aufliegt.

Außerbetriebnahme

→ Nach Heißwasserbetrieb Flächenreiniger zum Abkühlen 2 Minuten lang mit kaltem Wasser betreiben.
→ Bei Bedarf Flächenreiniger und Absaugschlauch mit klarem Wasser spülen.

Pflege

→ Gerät vor Frost schützen.
→ Borsten beim Lagern nicht verformen.

Hinweis:

Um ein dauerhaft gutes Absaugergebnis sicherzustellen, bitte den Flächenreininger nach Gebrauch nicht auf den Borstenkranz abstellen.

→ Lenkrollen nach Gebrauch mit klarem Wasser abspülen und nach dem Trocknen mit Kriechöl einsprühen.

Zubehör

Zubehör: Bestellnummer
Schlauchbefestigung(Saugnapf zur Befestigung an glatten Flächen)	2.642-528.0
Schmutzfänger (Grob-schmutzabscheider)	2.642-532.0
Schlauchhalter (Wand-befestigung)	2.042-001.0
Bürstenkranz FRV 50 ME	6.371-011.0
Verlängerungsschlauch	4.441-040.0

Hilfe bei Störungen

Rotationsarm dreht sich nicht:

→ Reinigungsdüsen auf Verschmutzung prüfen.

Absaugleistung lässt nach:

→ Borstenkranz verschlissen - Borstenkranz austauschen.
→ Absaugkanal oder Absaugschlauch verstopft - Absaugkanal und Absaugschlauch reinigen.
→ Injektordüse verstopft - Injektordüse reinigen.
