SMX750SLT - Wechselrichter Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Intelligente USV (unterbrechungsfreie Stromversorgung), Standby-Aktiv
Eingangsspannung	220/230/240 V AC (einstellbar über DIP-Schalter)
Ausgangsspannung	220/230/240 V AC (Sinuswelle)
Wellenformtyp	Sinuswelle
Anzahl der Ausgangssteckdosen	Mehrere IEC-320-C13-Steckdosen
Schutz für Telefon-/Netzwerkleitungen	Ja, IN/OUT-Buchsen
Kommunikationsports	USB und RS-232
Enthaltene Software	PowerAlert von Tripp Lite
Batterie	Wartungsfrei, vom Benutzer austauschbar (RBC)
Spannungskorrektur	Automatisch (AVR)
Lüfter	Integriert, Aktivierung im Batteriemodus oder bei hoher Last
Eingangsleistungsschalter	Ja (bei einigen Modellen)
Garantie	2 Jahre
Betriebstemperatur	0°C bis 40°C
Normenkonformität	WEEE, Batterierecycling
Optionales Zubehör	SNMP-Karten, Netzwerkverwaltung
Sicherheit	Erdung erforderlich, nicht an sich selbst anschließen
Wartung	Batteriewechsel, Lagerung mit vierteljährlicher Aufladung

Häufig gestellte Fragen - SMX750SLT Tripp Lite

Wie installiere ich die USV SMX750SLT schnell?

Für eine schnelle Installation: Stellen Sie zuerst die DIP-Schalter für die Spannung auf Ihre Eingangsspannung ein (voreingestellt auf 230 V). Schließen Sie ein Netzkabel an die AC-Eingangsbuchse und dann an eine Steckdose an. Schließen Sie Ihre Computerausrüstung an die IEC-320-C13-Ausgangssteckdosen an. Drücken Sie die Taste ON/OFF/STANDBY eine Sekunde lang, um die USV einzuschalten.

Wie stelle ich die Eingangsspannung ein?

Verwenden Sie ein kleines Werkzeug, um die DIP-Schalter für die Spannung auf der Rückseite der USV einzustellen. Mögliche Einstellungen sind 220 V, 230 V oder 240 V. Stellen Sie sicher, dass die USV vom Stromnetz getrennt ist, bevor Sie die Schalter ändern. Die Standardeinstellung ist 230 V.

Was tun bei Überlastung der Steckdosen?

Wenn die OUTPUT LOAD LEVEL-Anzeige rot leuchtet oder blinkt, liegt eine Überlastung vor. Trennen Sie sofort einen Teil der Geräte, um die Last zu reduzieren. Führen Sie einen Selbsttest durch (Taste MUTE/TEST 2 Sekunden gedrückt halten), um zu überprüfen, ob die Last auf ein normales Niveau (gelb oder grün) zurückgekehrt ist. Eine nicht behobene Überlastung kann zum Herunterfahren der USV führen.

Wie teste ich den Batteriezustand?

Um einen Selbsttest durchzuführen, muss die USV eingesteckt und eingeschaltet sein. Drücken Sie die SOURDINE/TEST-Taste zwei Sekunden lang, bis der Alarm mehrmals piept. Der Test dauert etwa 10 Sekunden. Wenn die BATTERY WARNING-Anzeige weiterhin leuchtet, laden Sie den Akku 12 Stunden lang auf oder ersetzen Sie ihn. Wenn die OUTPUT LOAD LEVEL-Anzeige rot bleibt, liegt eine Überlastung vor.

Wie schalte ich die USV stumm?

Drücken Sie kurz die SOURDINE/TEST-Taste und lassen Sie sie sofort los. Der Alarm wird stummgeschaltet. Dies beeinträchtigt den normalen Betrieb der USV nicht.

Was bedeutet jede LED-Anzeige auf der Vorderseite?

Die POWER-Anzeige (grün, dauerhaft) zeigt Netzstrom an, Blinken mit Alarm bedeutet Batteriebetrieb. VOLTAGE CORRECTION (grün, dauerhaft) zeigt aktive Spannungskorrektur an. OUTPUT LOAD LEVEL: grün (leichte Last), gelb (normale Last), rot (Überlast). BATTERY CHARGE: rot (niedrig), gelb (halbvoll), grün (voll). BATTERY WARNING rot mit intermittierendem Alarm zeigt an, dass der Akku aufgeladen oder ersetzt werden muss.

Wie ersetze ich die Batterie?

Schalten Sie die USV aus und ziehen Sie den Netzstecker. Ziehen Sie die Frontplatte nach unten, um sie zu entfernen. Entriegeln Sie die Abdeckung des Batteriefachs. Ziehen Sie die alten Batterien vorsichtig heraus und trennen Sie die Anschlüsse. Schließen Sie die neuen Batterien unter Beachtung der Polarität an (rot an rot, schwarz an schwarz). Setzen Sie die Abdeckung und die Frontplatte wieder ein. Verwenden Sie nur Tripp Lite-Ersatzbatterien (RBC).

Wie lagere ich die USV über einen längeren Zeitraum?

Schalten Sie die USV aus, indem Sie ON/OFF/STANDBY eine Sekunde lang drücken, und ziehen Sie dann den Netzstecker. Um die Batterie in gutem Zustand zu halten, laden Sie sie alle drei Monate vollständig auf: Schließen Sie die USV 12 Stunden lang an, dann ziehen Sie den Stecker. Lassen Sie die Batterie nicht längere Zeit vollständig entladen.

Kann ich eine Steckdosenleiste oder einen Überspannungsschutz an die USV anschließen?

Nein, es wird nicht empfohlen, Überspannungsschutzgeräte oder Verlängerungskabel an die Ausgänge der USV anzuschließen. Dies könnte die USV überlasten und die Garantie ungültig machen. Schließen Sie Ihre Computerausrüstung direkt an die IEC-320-C13-Steckdosen an.

Wie kontaktiere ich den Tripp Lite-Kundendienst?

Besuchen Sie die Website www.tripplite.com/support, um vor einer Rücksendung eine RMA-Nummer zu erhalten. Sie können auch [phone] anrufen, um weitere Informationen zu Zubehör oder Service zu erhalten. Bewahren Sie Ihren Kaufbeleg für die 2-jährige Garantie auf.

BEDIENUNGSANLEITUNG SMX750SLT Tripp Lite

SmartPro® SLT Intelligentes USV-System mit aktivem Standby-Modus

• 220/230/240 V Sinuskurve für Eingang und Ausgang

Agenturmodelle AG-0020, AG-0021, AG-0022

Nicht geeignet für Mobilanwendungen.

Wichtige Sicherheitsinstruktionen 37

Schnellinstallation 38

Optionale Installation 39

Grundbetrieb 40

Austausch der Batterie 43

Lagerung und Service 43

English 1

Español 9

Français 18

Русский 27

TRIPP·LITE

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten. SmartPro® ist ein Warenzeichen der Tripp Lite

Wichtige Sicherheitsinstruktionen

BEWAHREN SIE DIESE INSTRUKTIONEN AUS

Dieses Handbuch enthält wichtigen Instruktionen, die bei Installation, Betrieb und Lagerung aller Tripp Lite USV-Systeme zu befolgen sind. Bei Nichtbeachtung dieser Warnhinweise wird Ihre Garantie ungültig.

Warnhinweis zum Aufstellungsort der USV

• Beim Heben der USV vorsichtig vorgehen.
  • Die USV ist in Innenräumen in installieren und darf weder Feuchtigkeit noch Hitze, Staub oder direkter Sonneneinstrahlung ausgesetzt werden.
  • Die USV läuft am besten bei einer Umgebungstemperatur zwischen 0 und 40°C.
• Für eine richtige Be- und Entlüftung muss die USV frei stehen. Ihre Lüftungsschlitze und Ventilatoröffnungen dürfen nicht blockiert werden.
• Das Gerät bitte nicht mit der Vorder- oder Rückseite nach unten befestigen (ganz gleich in welchem Winkel). Durch diese Befestigungsart wird die interne Kühlung des Geräts behindert, wodurch möglicherweise Schaden entstehen kann, der nicht garantiemäßig gedeckt ist.

Warnhinweise zum Anschluss der USV

• Die USV hat ihre eigene Energiequelle (Akku). Die Ausgangsanschlüsse können Strom führen, selbst wenn die USV nicht an ein AV-Netzteil angeschlossen ist.
• Ihre USV ist an eine ordnungsgemäß geerdete AC-Steckdose anzuschließen. Der USV-Stecker darf nicht verändert werden. Andernfalls ist die USV nicht mehr geerdet. Es dürfen keine Adapter verwendet werden, die die Erdung der USV unterbinden.
• Die USV darf nicht an sich selber angeschlossen werden. Dies würde die USV beschädigen und Ihre Garantie ungültig machen.
• Falls Sie Ihre USV an einen motorbetriebenen AC-Generator anschließen, muss dieser gefilterten, frequenzregulierten Strom erzeugen, der für EDV-Geräte geeignet ist.

Warnung zum Anschluss von Geräten

- Benutzung von dieser Ausrüstung in lebenserhaltenden Anwendungen, in denen eine Betriebsstörung von dieser Ausrüstung aller Wahrscheinlichkeit nach den Ausfall der lebenserhaltenden Ausrüstung verursachen kann oder aber erheblich seine Sicherheit oder Effizienz beeinträchtigen kann, ist nicht ratsam. Verwenden Sie diese Ausrüstung nicht in Gegenwart eines entflammbaren anästhetischen Gemisches mit Luft, Sauerstoff oder Lachgas.

- Schließen Sie keine Überspannungsschutzgeräte oder Verlängerungsschnüre an den Ausgang Ihrer USV. Dies kann die USV überlasten und macht die Garantien für die Überspannungsschutzgeräte und die USV ungültig.

Warnhinweise für den Akku

- Akkus können elektrische Schläge und Verbrennungen bedingt durch hohe Kurzschlussströme verursachen. Ergreifen Sie immer die angemessenen Vorsichtsmaßnahmen. Akkus dürfen nicht durch Verbrennen entsorgt werden. Öffnen Sie weder die USV noch Akkus. Verursachen Sie keinen Kurzschluss zwischen den Akkuklemmen durch Überbrücken mit einem Objekt. Vor dem Akkuaustausch muss die USV von der Steckdose abgetrennt und ausgeschaltet werden. Verwenden Sie Handwerkzeug mit isolierten Griffen. In der USV können keine Teile gewartet werden. Der Akkuaustausch sollte nur von geprüftem Servicepersonal vorgenommen werden. Der alte Akku muss mit dem gleichen Akkutyp der gleichen Nummer ausgetauscht werden (versiegelter Bleisäureakku). Die Akkus können recycelt werden. Beachten Sie Ihre örtlichen Entsorgungsvorschriften. Tripp Lite bietet ein komplettes Sortiment an USV-System Replacement Battery Cartridges -R.B.C. (Austauschakkupatronen). Im Internet unter www.tripplite.com finden Sie den Ersatzakku für Ihre USV.

Schnellinstallation

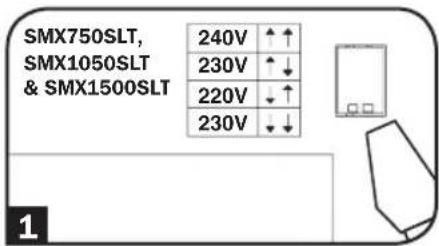

1 Die USV muss vom Stromnetz abgetrennt sein. Setzen Sie mit einem kleinen Werkzeug die DIP-Schalter auf Ihre Eingangsspannung. (Alle Modelle sind ab Werk auf 230 V eingestellt.)

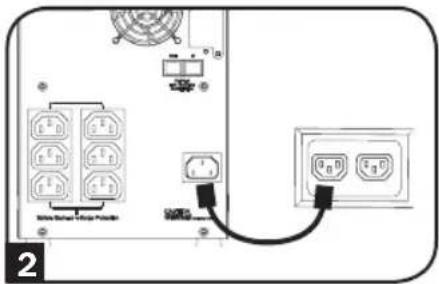

2 Stecken Sie eine vom Benutzer bereitgestellte Elektroschnur (mit länderspezifischem Stecker) in die AC-Steckerbuchse des USV-Systems. Stecken Sie die Elektroschnur in eine AC-Wandsteckdose.

HINWEIS! Nachdem Sie die USV in eine stromführende AC-Steckdose gesteckt haben, lädt die USV automatisch ihre Akkus,* allerdings werden die Ausgänge der USV erst nach dem Einschalten der USV mit Strom versorgt (siehe unten beschriebenen Schritt 3).

* Nur die LED „BATTERY CHARGE“ (AKKULADUNG) leuchtet.

3 Machen Sie ein Elektrokabel ausfindig, das mit der USV geliefert wurde. Stecken Sie den C13-Stecker des Kabels in den C14 Wechselstromanschluss des Computers. Stecken Sie den C14-Stecker des Kabels in den C13-Anschluss des USV.

4 Schließen Sie Ihr Gerät an die USV an.

Schließen Sie Ihr Gerät an die USV an. Wiederholen Sie Schritt 3 mit den zusätzlichen Elektroschnüren, die mit der USV geliefert wurden.

Hinweis: Weitere Netzkabel finden Sie unter www.tripplite.com. Teilenummer P004-006.

Unsere USV eignet sich nur für den Einsatz mit EDV-Geräten. Wenn die Gesamtspannung aller angeschlossenen Geräte die Ausgangsleistung der USV übersteigt, wird die USV überlastet. Auf den Typenschildern Ihrer Geräte können Sie deren VA-Nennwerte ablesen. Falls Ampere aufgelistet werden, multiplizieren Sie die Amperezahl mit 240, um VA zu ermitteln. (Beispiel: 1 A x 240 = 240 VA). Siehe LED „OUTPUT LOAD LEVEL“ (AUSGANGSLASTNIVEAU ROT), falls Sie nicht sicher sind, ob Sie die Ausgänge Ihrer USV überlastet haben.

SMX750SLT, SMX1050SLT & SMX1500SLT 240V ↑↑ 230V ↑↓ 220V ↓↑ 230V ↓↓ 1

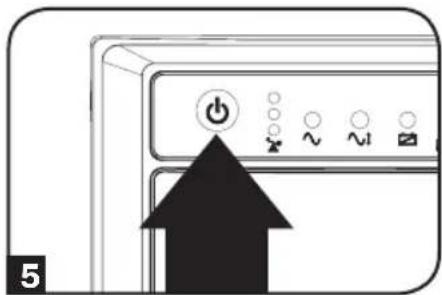

5 Schalten Sie die USV ein.

Drücken Sie die Taste „ON/OFF/STANDBY“ (EIN/AUS/STANDBY) eine Sekunde lang. Der Alarmton ertönt einmal kurz nach Ablauf einer Sekunde. Lassen Sie die Taste los.

Hinweis: Das UPS-System funktioniert nach dem ersten Start ordnungsgemäß. Die maximale Laufzeit der Batterie wird jedoch erst erreicht, nachdem diese 24 Stunden lang aufgeladen wurde.

Diese Anschlüsse sind optional. Ihre USV funktioniert auch ohne diese Anschlüsse ordnungsgemäß.

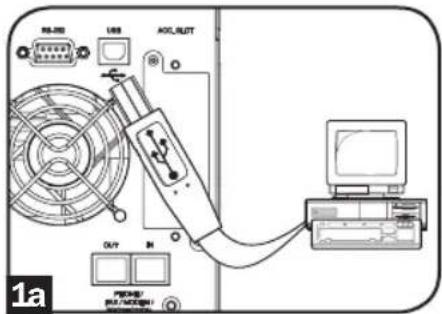

1 USB und RS-232 serielle Kommunikationsanschlüsse

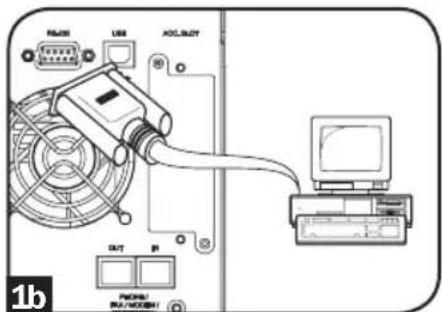

Mit dem beiliegenden USV-Kabel (siehe 1a) und/oder seriellen DB9-Kabel (siehe 1b) können Sie den Kommunikationsport Ihres Rechners an den Kommunikationsport Ihrer USV anschließen. Installieren auf Ihrem Rechner die Tripp Lite PowerAler-Software, die zum Betriebssystem Ihres Rechners passt.

USB AOS_RUTT 1a

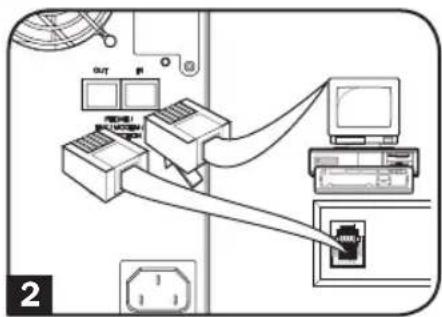

2 Telefon-/Netzwerk-Sicherheitsbuchse

Die Anschlussbuchsen Ihres UPS verfügen über einen Überspannungsschutz für Telefon- und Netzwerkdatenleitungen. Verwenden Sie Telefon-Netzwerkdatenkabel um Ihren Wandanschluss mit der UPS-Anschlussbuchse zu verbinden, die mit "IN" gekennzeichnet ist. Schließen Sie Ihre Anlagen an der UPS-Anschlussbuchse an, die mit "OUT" gekennzeichnet ist. Vergewissern Sie sich, dass die Anlagen, die Sie mit den UPS-Anschlussbuchsen verbinden auch gegen Überspannung in der Wechselstromleitung geschützt sind.

RANGE USB ACOLSDY OUT B PICKERS MAX/MODERN 1b

Tasten (Vorderes Bedienfeld)

Taste „ON/OFF/STANDBY“ (EIN/AUS/STABNDBY)

- Zum EINschalten der USV: Die USV wird an eine stromführende AC-Wandsteckdose* angeschlossen. Drücken Sie die Taste „ON/OFF/STANDBY“ (EIN/AUS/STANDBY) eine Sekunde lang. ** Lassen Sie die Taste wieder los. Wenn kein Netzstrom verfügbar ist, können Sie die USV „kalt starten“ (d.h.: Schalten Sie die USV EIN und drücken Sie die Taste „ON/OFF/STANDBY“ (EIN/AUS/STANDBY) eine Sekunde lang, um die USV kurz mit Strom aus ihren Akkus zu versorgen ***.

- Zum AUSschalten der USV: Drücken Sie die Taste „ON/OFF/STANDBY“ (EIN/AUS/STANDBY) bei eingeschalteter, mit Netzstrom versorgter USV eine Sekunde lang. ** Ziehen Sie dann den Stecker der USV aus der Wandsteckdose. Die USV ist ganz AUSgeschaltet.

* Nachdem Sie die USV in eine stromführende AC-Steckdose gesteckt haben, lädt die USV (im Standby-Modus) automatisch ihre Akkus. Allerdings werden die Ausgänge der USV erst nach dem EINschalten der USV mit Strom versorgt. ** Der Alarmton ertönt einmal kurz nach Ablauf des angezeigten Zeitintervalls. *** Wenn vollständig geladen.

Taste „MUTE/TEST“ (STUMMSCHALTEN/TEST)

Zum Stummschalten der USV-Alarme: drücken Sie kurz die Taste „MUTE/TEST“ (STUMMSCHALTEN/TEST) und lassen Sie sie wieder los.*

Um einen Eigentest einzuleiten: drücken Sie die Taste „MUTE/TEST“ (STUMMSCHALTEN/TEST) bei angeschlossener und eingeschalteter USV. Drücken Sie die Taste, bis der Alarm ein paar Mal ertönt und die USV einen Eigentest durchführt. Siehe unten „Ergebnisse eines Eigentests“ Hinweis: Sie können während eines Eigentests Geräte angeschlossen lassen. Ihre USV wird jedoch keinen Eigentest durchführen, wenn sie nicht eingeschaltet ist (siehe Beschreibung der Taste „ON/OFF/STANDBY“ (EIN/AUS/STANDBY)).

VORSICHT! Trennen Sie Ihre USV nicht von der Stromversorgung ab, um ihre Akkus zu testen. Dadurch geht die sichere Erdung verloren und eine schädliche Überlast kann durch Ihre Netzwerkverbindungen geschickt werden.

Ergebnisse eines Eigentests: Der Test dauert ca. 10 Sekunden lang, in denen die USV-Schalter zum Akku schaltet, um ihre Belastbarkeit und Akkuladung zu testen.

- Wenn die LED „OUTPUT LOAD LEVEL“ (AUSGANGSLASTNIVEAU) rot aufleuchtet und der Alarm nach dem Test ertönt, sind die Ausgänge der USV überlastet. Zum Rücksetzen der Überlast müssen Sie einige Ihrer Geräte abtrennen und wiederholt einen Eigentest durchführen, bis die LED „OUTPUT LOAD LEVEL“ (AUSGANGSLASTNIVEAU) nicht mehr rot aufleuchtet und kein Alarm mehr ertönt.

VORSICHT! Eine Überlast, die nicht unverzüglich nach dem Eigentest vom Benutzer korrigiert wird, kann zum Ausschalten der USV führen. Im Fall eines Stromausfalls oder Spannungsabfalls steht kein Ausgangsstrom mehr zur Verfügung.

- Falls die LED „BATTERY WARNING“ (AKKUWARNUNG) weiterhin aufleuchtet und der Alarm nach dem Test weiterhin ertönt, müssen die USV-Akkus wieder aufgeladen oder ausgetauscht werden. Die USV muss sich 12 Stunden lang aufladen, bevor Sie den Eigentest wiederholen. Falls die LED weiterhin aufleuchtet, wenden Sie sich bitte an Tripp Lite. Falls Ihre USV-Akkus ausgetauscht werden müssen, besuchen Sie bitte www.triplite.com/support/battery/index.cfm, um den richtigen Tripp Lite-Austauschakku für Ihre USV zu finden.

* Der Alarm gibt ein kurzes akustisches Signal wieder, nachdem das angegebene Interval abgelaufen ist.

Grundbetrieb

Anzeigeleuchten (Vorderes Bedienfeld)

Alle Beschreibungen für Anzeigeleuchten gelten immer dann, wenn die USV an eine Wandsteckdose angeschlossen und eingeschaltet ist.

LED „POWER“ (STROM): Diese grüne LED leuchtet immer dann auf, wenn die USV EINgeschaltet ist und angeschlossene Geräte mit Netzstrom versorgt. Die LED blinkt und es ertönt ein Alarm (4 kurze Piepstöne gefolgt von einer Pause), um anzuzeigen, dass die USV während eines Stromausfalls oder erheblichen Spannungsabfalls von ihren internen Akkus mit Strom versorgt wird. Falls der Stromausfall oder erhebliche Spannungsabfall länger dauert, haben Sie genug Zeit, um Dateien abzuspeichern und Ihre Geräte auszuschalten, bevor die Akkus in der USV leer sind. Siehe unten die Beschreibung für LED „BATTERY CHARGE“ (AKKULADUNG).

LED „VOLTAGE CORRECTION“ (SPANNUNGSKORREKTUR): Diese grüne LED leuchtet immer dann, wenn die USV automatisch und ohne Hilfe von Akkustrom hohe oder niedrige AC-Spannung im Stromnetz korrigiert. Zudem gibt die USV ein leises Klickgeräusch ab. Dies geschieht während des normalen Betriebs der USV und bedarf keiner Eingriffe Ihrerseits.

LED „OUTPUT LOAD LEVEL“ (AUSGANGSLASTNIVEAU): Diese mehrfarbige LED zeigt die ungefähre elektrische Last des Geräts an, das an die AC-Steckbuchsen der USV angeschlossen ist. Sie wechselt von Grün (leichte Last) auf Gelb (mittlere Last) und dann auf ROT (Überlast). Bei roter LED (gleich bleibendes Leuchten oder Blinken) muss die Überlast unverzüglich durch Abtrennen einiger Ihrer Geräte von den Steckbuchsen korrigiert werden, bis die LED von Rot auf Gelb (oder Grün) wechselt. VORSICHT! Eine Überlast, die nicht unverzüglich vom Benutzer korrigiert wird, kann zum Ausschalten der USV führen. Im Fall eines Stromausfalls oder Spannungsabfalls steht kein Ausgangsstrom mehr zur Verfügung.

LED „BATTERY CHARGE“ (AKKULADUNG): Wenn die USV mit Netzstrom betrieben wird, zeigt diese LED den ungefähren Ladezustand der Akkus in der USV an: Rot bedeutet, dass die Akkus mit dem Laden beginnen; Gelb bedeutet, dass die Akkus ca. zur Hälfte geladen sind; und Grün bedeutet, dass die Akkus vollständig geladen sind. Wenn die USV während eines Stromausfalls oder erheblichen Spannungsabfalls mit Akkustrom betrieben wird, zeigt diese LED ungefähr an, wie viel Energie (was sich auf die Laufzeit auswirkt) die USV-Akkus liefern können: Rot bedeutet ein niedriges Energieniveau; Gelb bedeutet ein mittleres Energieniveau; und Grün bedeutet ein hohes Energieniveau. Es wird empfohlen, dass Sie regelmäßig einen Eigentest (siehe Taste „MUTE/TEST“ (STUMMSCHALTEN/TEST)) durchführen, da die Laufzeit aller USV-Akkus mit der Zeit abnimmt. Somit können Sie den Energiestand Ihrer USV-Akkus feststellen, BEVOR ein Stromausfall oder erheblicher Spannungsabfall eintritt. Falls der Stromausfall oder erhebliche Spannungsabfall länger dauert, haben Sie genug Zeit, um Dateien abzuspeichern und Ihre Geräte auszuschalten, bevor die Akkus leer sind. Wenn die LED Rot aufleuchtet und ein Daueralarm ertönt, bedeutet dies, dass die USV-Akkus fast leer sind und dass die USV kurz vor dem Ausschalten steht.

LED „BATTERY WARNING“ (AKKUWARNUNG): Diese LED leuchtet Rot und ein Alarm ertönt in Intervallen, nachdem Sie einen Eigentest eingeleitet haben (siehe Taste „MUTE/TEST“ (STUMMSCHALTEN/TEST)), um anzuzeigen, dass die USV-Akkus wieder geladen oder ausgetauscht werden müssen. Die USV muss sich 12 Stunden lang aufladen, bevor Sie den Eigentest wiederholen. Falls die LED weiterhin aufleuchtet, wenden Sie sich bitte an Tripp Lite. Falls Ihre USV-Akkus ausgetauscht werden müssen, besuchen Sie bitte www.triplite.com, um den richtigen Tripp Lite-Austauschakku für Ihre USV zu finden.

Grundbetrieb

Sonstige USV-Funktionsmerkmale (Rückseite)

AC-Steckbuchsen: Ihre USV verfügt über IEC-320-C13-Ausgänge. Ihre angeschlossenen Geräte werden über diese Ausgangssteckbuchsen im Normalbetrieb mit Netzstrom und während Stromausfällen und Spannungsabfällen mit Akkustrom versorgt. Die USV schützt Geräte, die an diesen Steckbuchsen angeschlossen sind, vor schädlichen Überlasten und Leitungsrauschen.

Kommunikationsports (OSB oder RS-232): Mit diesen Ports wird Ihre USV an eine beliebige Workstation oder Server angeschlossen. Mit Tripp Lites PowerAlert Software und den beiliegenden Kabeln können Sie Ihren Rechner für das automatische Speichern offener Dateien und Ausschalten von Geräten während eines Stromausfalls einrichten. Zudem kann die PowerAlert Software dazu benutzt werden, um eine Vielzahl an Netzstromleitungs- und USV-Betriebszuständen zu überwachen. In Ihrem PowerAlert Software-Handbuch finden Sie weitere Informationen. Sie können sich auch an den Kundendienst von Tripp Lite wenden, um mehr zu erfahren. Siehe „USB- und serielle RS-232-Kommunikation“ im Abschnitt „Optionale Installation“ für Installationsinstruktionen.

Datenleitung Schutz: Dieser Anschluß schützt Ausrüstung gegen Schwankungen über einer Telefon- oder Netzdatenleitung. Dieser Anschluß ist wahlweise freigestellt. Die UPS arbeitet richtig ohne diesen Anschluß.

Spannungs-DIP-Schalter: Mit diesen Schaltern kann die USV auf die richtige aktuelle Eingangsspannung gestellt werden. Falls die Spannungs-DIP-Schalter über oder unter der Eingangsspannung gesetzt sind, erkennt die USV den Eingang als kontinuierliche Überspannung oder Unterspannung und passt die Eingangsspannung automatisch an, um der Einstellung des Spannungs-DIP-Schalters zu entsprechen. Dies führt zu einer konstanten unnötigen Belastung der USV, was vermehrtem Verschließ am Gerät führt.

Hinweis: Die Spannungs-DIP-Schalter müssen bei ausgeschalteter und vom Netzstrom abgetrennter USV gesetzt werden. Wenn die Schalter bei eingeschalteter und am Netzstrom angeschlossener USV gesetzt werden, ist die Einstellung nicht wirksam.

Zubehörschlitz: Nehmen Sie die kleine Abdeckplatte von diesem Schlitz ab, um optionale Zubehörteile zur Fernüberwachung und -steuerung Ihrer USV zu installieren. In Ihrem Zubehörhandbuch finden Sie Installationsinstruktionen. Wenden Sie sich an die Kundenunterstützung von Tripp Lite unter der Telefonnummer + [phone] für weitere Informationen, einschließlich einer Liste mit verfügbaren SNMP-, Netzwerkmanagement- und Konnektivitätsprodukten.

Eingangstrennschalter (SMX1500SLT): Schützen Sie Ihren Stromkreis vor zu hohem Stromverbrauch durch die USV. Wenn diese Trennschalter ausgelöst werden, trennen Sie einen Teil der Last ab. Drücken Sie dann auf die Trennschalter, um sie wieder zurückzusetzen.

Ventilator: Der Ventilator funktioniert, wenn das USV-System das Abkühlen erfordert.

Austausch der Batterie

Batterieaustauschfach: Die Batterie in Ihrem UPS hält unter normalen Umständen mehrere Jahre. Ein Batterieaustausch sollte nur von qualifiziertem Fachpersonal durchgeführt werden. Lesen Sie dazu die Anmerkungen unter "Batteriewarnungen" im Abschnitt mit den Sicherheitsanweisungen. Sollte Ihr UPS einen Batterietausch benötigen, so finden Sie auf der Tripp-Lite-Webseite unter www.triplite.com/support/battery/index.cfm Informationen zur entsprechenden Autauschbatterie für Ihr UPS.

1 Entfernen Sie vorsichtig die Fronttafel des UPS.

Legen Sie die Fronttafel auf das Gerät. Entfernen Sie die Batteriehaltestange.

2 Entfernen Sie die alten Batterien.

Entfernen Sie die Batterien aus dem UPS und stecken Sie sie ab.

3 Schließen Sie neue Batterien an.

Schließen Sie die neuen Batterien auf genau dieselbe Weise an, wie die alten Batterien: Verbinden Sie die Pluspole (rot) miteinander und die Minuspole (schwarz) miteinander. Schieben Sie die Batterien zurück in das UPS.

4 Bauen Sie das UPS wieder zusammen.

Bauen Sie die Batteriehaltestange wieder ein und setzen Sie die Fronttafel wieder ein.

Lagerung und Service

Lagerung

Schalten Sie Ihre USV vollständig ab, bevor Sie sie einlagern. Drücken Sie die Taste „ON/OFF/STANDBY“ (EIN/AUS/STANDBY) bei eingeschalteter, mit Netzstrom versorgter USV eine Sekunde lang. Ein Alarmton ertönt einmal kurz, nachdem die 1 Sekunde verstrichen ist. Ziehen Sie dann den Stecker der USV aus der Wandsteckdose. Falls Sie Ihre USV über einen längeren Zeitraum einlagern, laden Sie die USV-Akkus alle drei Monate wieder auf. Stecken Sie die USV in eine Steckdose und lassen Sie die Akkus 12 Stunden lang laden. Ziehen Sie den USV-Stecker wieder ab und lagern Sie die USV wieder ein. Hinweis: Nach dem Anschließen der USV an die Steckdose, beginnt sie automatisch, ihre Akkus zu laden. Allerdings werden ihre Steckbuchsen nicht mit Strom versorgt (siehe Abschnitt Schnellinstallation). Falls Ihre USV-Akkus über einen langen Zeitraum entladen, können sie nicht mehr vollständig aufgeladen werden.

Lagerung und Service

Service

Tripp Lite bietet verschiedene Pläne für die Garantieverlängerung und Vor-Ort-Service an. Weitere Informationen zum Service finden Sie unter www.triplite.com/support. Bevor Sie Ihr Produkt zur Reparatur zurücksenden, führen Sie die folgenden Schritte aus:

1. Überprüfen Sie die Installations- und Betriebsverfahren, die in diesem Handbuch beschrieben sind, um sicherzustellen, dass das Problem nicht durch falsche Handhabung verursacht wurde.
2. Wenn das Problem erneut auftritt, wenden Sie sich nicht an den Händler und geben Sie das Produkt nicht an den Händler zurück. Besuchen Sie stattdessen www.tripplite.com/support.
3. Wenn das Problem den Service erforderlich macht, besuchen Sie www.tripplite.com/support und klicken Sie auf den Link "Product Returns". Hier können Sie eine RMA-Nummer (Returned Material Authorization) anfordern, die für den Service erforderlich ist. Geben Sie das Modell und die Seriennummer des Produkts sowie andere allgemeine Käuferinformationen im Online-Formular ein. Sie erhalten die RMA-Nummer und die Versandinformationen in einer E-Mail.
   Beschädigungen (direkt, indirekt, besonders oder Folgeschäden) des Produkts, die während des Transports an Tripp Lite oder ein autorisiertes Tripp Lite-Servicecenter verursacht werden, sind nicht von der Garantie abgedeckt. Die Transportkosten für Produkte, die an an Tripp Lite oder ein autorisiertes Tripp Lite-Servicecenter gesendet werden, müssen im Voraus bezahlt werden. Geben Sie die RMA-Nummer auf dem Paket an. Wenn die Produktgarantie nicht abgelaufen ist, legen Sie dem Paket eine Kopie des Kaufbelegs bei. Senden Sie das Produkt mit einem versicherten Transportunternehmen an die Adresse, die Sie zusammen mit der RMA-Nummer erhalten haben.

Aufsichtsbehördliche Compliance-Identifikationsnummern

Aus Gründen der Zertifikation und Identifikation zur Erfüllung aufsichtsbehördlicher Compliance-Vorschriften wurde Ihrem Tripp Lite-Produkt eine besondere Seriennummer zugewiesen. Die Seriennummer befindet sich auf dem Produkttypenschild zusammen mit allen anderen erforderlichen Zulassungskennzeichen und -informationen. Falls Sie Compliance-Informationen zu diesem Produkt benötigen, nennen Sie bitte immer die Seriennummer. Die Seriennummer darf nicht mit dem Kennzeichnungsnamen oder der Modellnummer des Produkts verwechselt werden.

Tripp Lite fühlt sich zur ständigen Verbesserung verpflichtet. Somit können die Produktspezifikationen ohne weitere Benachrichtigung Veränderungen unterliegen.

WEEE Richtlinie - Informationen für Tripp Lite Kunden und Recycler (Europäische Union)

Unter der Richtlinie über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment -WEEE) und Umsetzungsverordnungen haben Kunden, die neue Elektro- und Elektronikgeräte von Tripp Lite kaufen, das Recht:

- Altgeräte Stück für Stück, gleicher Art zum Recycling einzusenden (variiert von Land zu Land)

- Das Neugerät zum Recycling zurückzusenden wenn es letztendlich Elektromüll wird

Hinweis auf der Etikettierung

Auf dem Etikett befinden sich zwei Symbole.

V\~ : AC-Spannung

V = : DC-Spannung
