Produkttyp	Fahrbarer TV-Ständer
Marke	Tripp Lite
Modell	DMC1342S
Verwendung	Nur für Innenräume
Kompatible VESA-Normen	75x75 mm, 100x100 mm, 200x100 mm, 200x200 mm
Feststellbare Rollen	Ja
Anzahl der Rollen	4
Kabelmanagement	Kabelbinder inklusive
Garantie	5 Jahre eingeschränkt
Montage	Erforderlich, Bedienungsanleitung enthalten
Lieferumfang	Basis, Vertikalhalterung, VESA-Platte, Kabelbinder, Schrauben, Schlüssel, optionale VESA-Adapter
Befestigungsart	VESA-Platte an der Bildschirmrückseite befestigt
Pflege	Sicherheit alle 3 Monate überprüfen
Sicherheit	Tragfähigkeit nicht überschreiten; beim Heben eine Hilfsperson verwenden
Technischer Support	Website tripplite.com/support

Häufig gestellte Fragen - DMC1342S Tripp Lite

Wie montiere ich den Wagen DMC1342S?

Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie beginnen. Stellen Sie sicher, dass Sie alle Teile gemäß der Checkliste haben. Befolgen Sie die Schritte in der Reihenfolge: Bauen Sie die Basis zusammen, befestigen Sie die Vertikalhalterung, installieren Sie den Kabelbinder, dann befestigen Sie die VESA-Platte am Bildschirm und an der Halterung. Verwenden Sie eine Hilfsperson, um den Bildschirm anzuheben.

Was ist das maximale Gewicht, das der Wagen tragen kann?

Die maximale Tragfähigkeit ist im Handbuch nicht explizit angegeben, aber ein Warnhinweis besagt, dass sie nicht überschritten werden darf. Beachten Sie das Etikett auf dem Produkt, um den genauen Wert zu erfahren. Bei Zweifeln wenden Sie sich an den Tripp Lite Support.

Welche VESA-Normen sind mit diesem Wagen kompatibel?

Der Wagen ist mit folgenden VESA-Normen kompatibel: 75x75 mm, 100x100 mm, 200x100 mm und 200x200 mm.

Wie befestige ich den Bildschirm an der Halterung?

Befestigen Sie zuerst die VESA-Platte mit den passenden Schrauben an der Bildschirmrückseite (nicht zu fest anziehen). Hängen Sie dann die VESA-Platte an der Vertikalhalterung ein und ziehen Sie sie mit dem mitgelieferten Schlüssel fest. Stellen Sie sicher, dass der Bildschirm sicher gehalten wird, bevor Sie ihn loslassen.

Wie verwende ich die VESA-Platten-Adapter?

Befestigen Sie bei größeren Bildschirmen die Adapter mit den Schrauben an der VESA-Platte und dann die gesamte Einheit am Bildschirm. Befolgen Sie die Anweisungen in Schritt 5b des Handbuchs.

Wie arretiere ich die Rollen?

Jede Rolle ist mit einer Bremse ausgestattet. Senken Sie den Verriegelungshebel, um das Rad zu blockieren. Zum Entriegeln heben Sie den Hebel an.

Was tun, wenn ein Teil fehlt oder defekt ist?

Besuchen Sie die Website tripplite.com/support für Hilfe. Halten Sie die Modellnummer DMC1342S und die Teileliste bereit.

Wie pflege ich den Wagen?

Überprüfen Sie regelmäßig (mindestens alle drei Monate), ob der Wagen in einem sicheren Betriebszustand ist: Schraubenanzug, Zustand der Rollen, keine Beschädigungen. Für Details sehen Sie im Handbuch nach.

Kann der Wagen im Freien verwendet werden?

Nein, dieser Wagen ist nur für die Verwendung in Innenräumen konzipiert. Eine Verwendung im Freien könnte zu Produktausfall und Verletzungen führen.

Wie lautet die Garantie für den Wagen DMC1342S?

Der Wagen hat eine eingeschränkte Garantie von 5 Jahren ab dem ursprünglichen Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Sie deckt keine normale Abnutzung, unsachgemäße Verwendung oder Vernachlässigung ab.

BEDIENUNGSANLEITUNG DMC1342S Tripp Lite

Mobiler TV-Wagen mit Feststellrollen

MODELL: DMC1342S

ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST NICHTUBERSCHREITEN. EINE UBERSCHREITUNG KANN ZU SCHWEVERLETZUNGEN UND ERHEBLICHENS ACHSCHÄDEN FÜRHREN!

Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten.

WARNING

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in dieser Handbuch gelesen und verstanden haben. Sollen Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sieitte tripplite.com/support.
• Dieser Wagen wurde so konzipiert, dass er NUR gemäß den Angaben in dieser Handbuch installiert und verwendet werden darf. Die unsachgemäß Installation these Products kann zu Schaden und schweren Verletzungen führen.
• Dieses Produkt darf nur von einer Person mit eigenen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.
• Stellen Sie sicher, dass die Einheit das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten tragen kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sichere anzuheiten und zu positionieren.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung theses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von f芮 Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungsehler aufweist, kann der Verkauf dieser Fehler nach eigemem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFALLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN UBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UTERSAGT, SIND ALLE IMPLIZIERTEM GARANTIEN, EINSCHLISSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIESE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG

ENTSTANDENEN SCHÄDEN AUS. (Da eine Länder den Ausschluss oder die Beschänkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschänkung einer implizierten Garantie untersagen, sind die oben genannten Beschänkungen für Sie möglicherweise nicht zuteffend. Diese Garantie gibt Ichnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

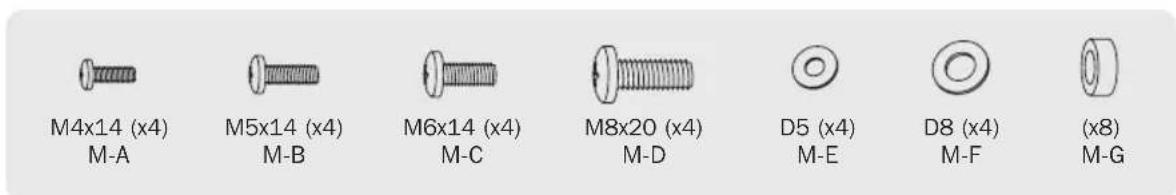

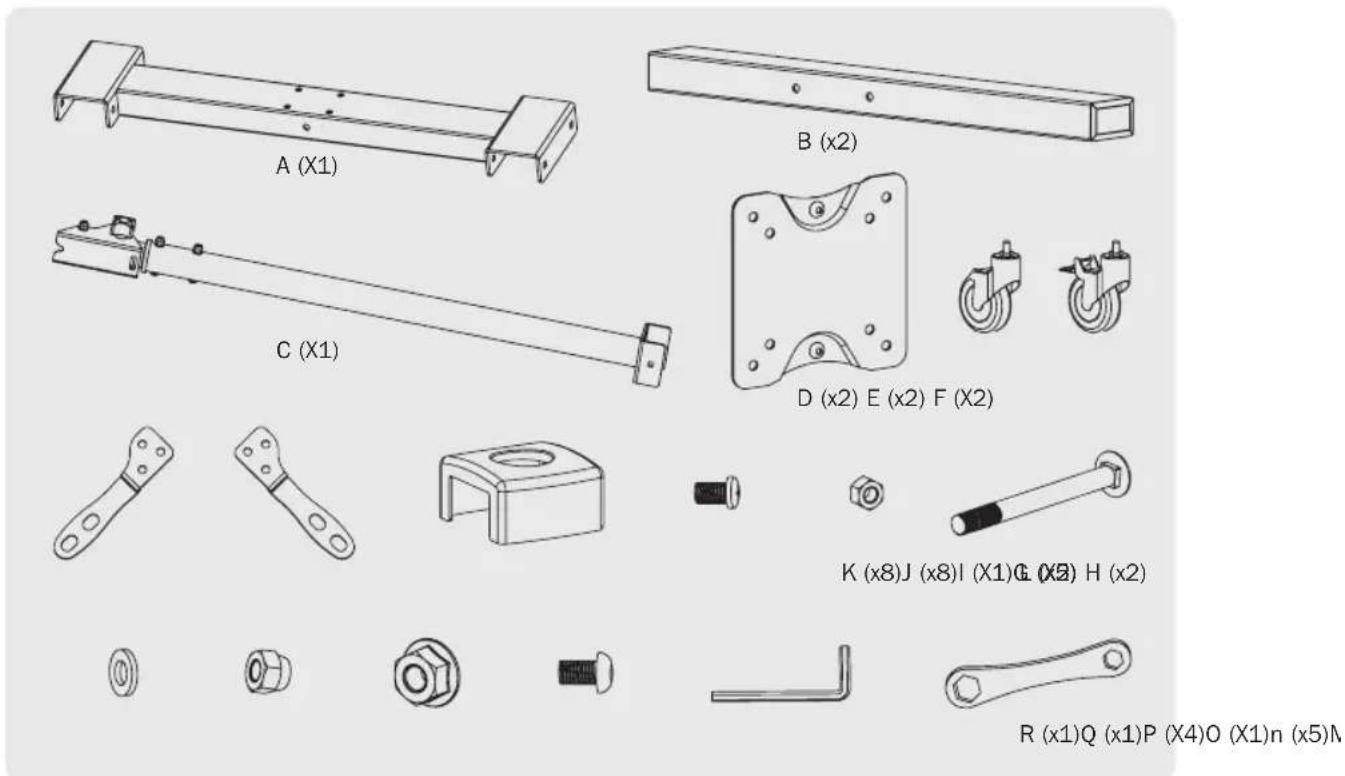

Komponentenliste

WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen Sie tripplite.com/support für den Kundendienst.

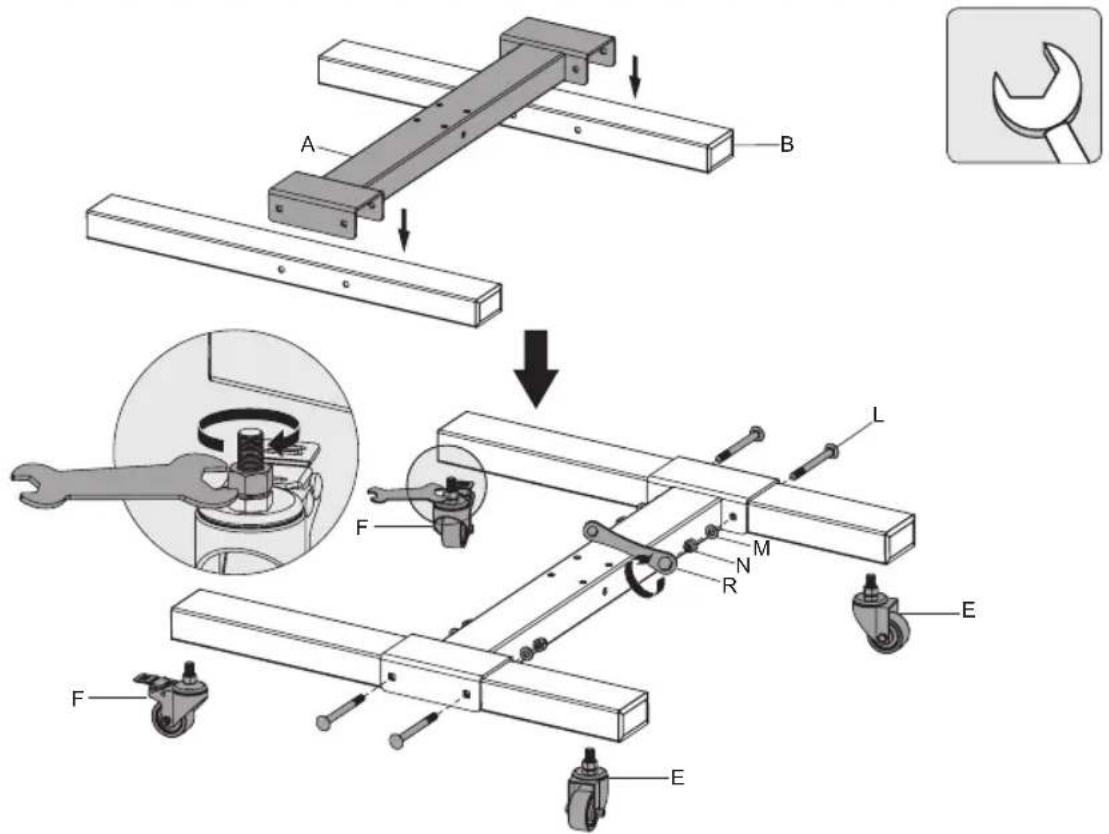

1. Montage des Unterteils

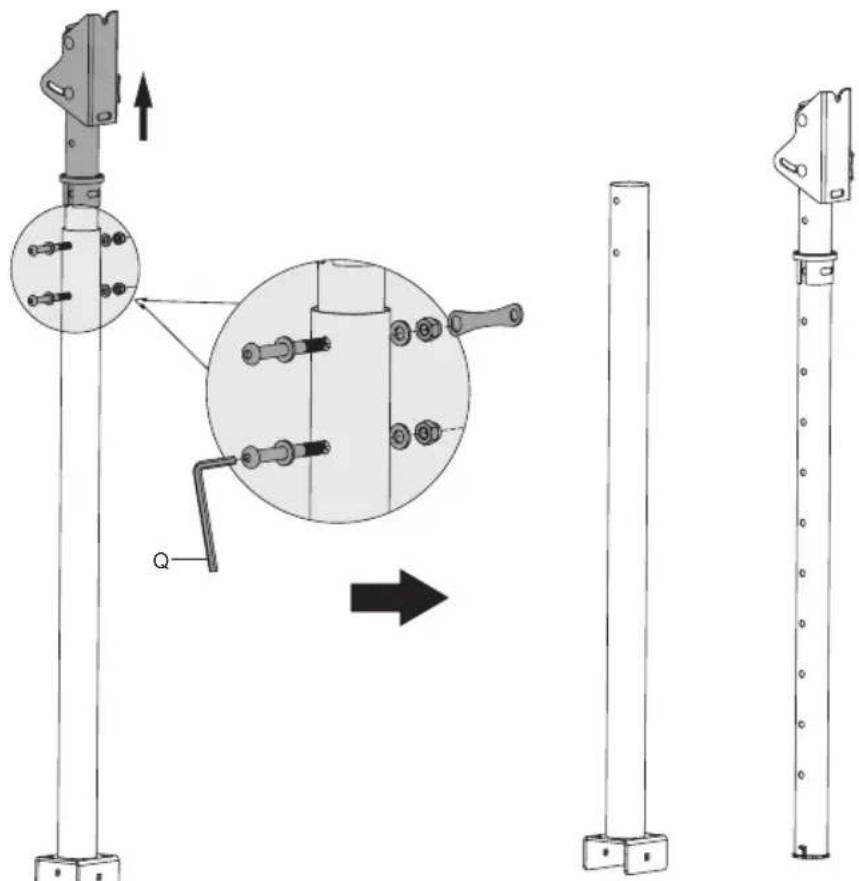

2. Vertikalstütze montieren

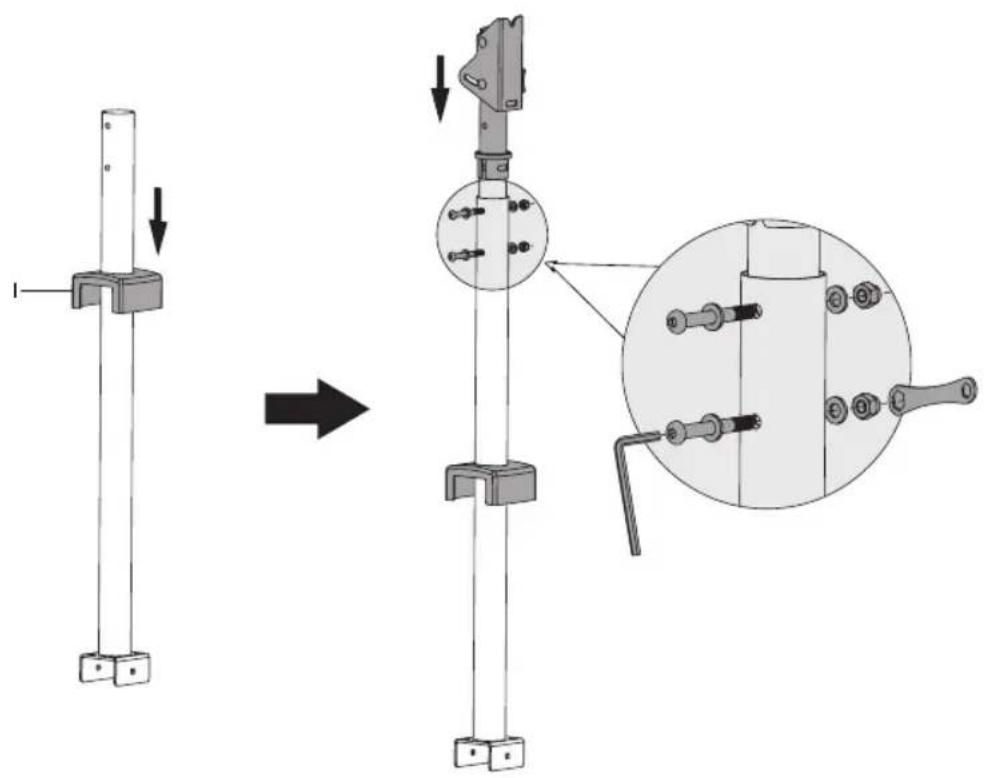

3. Befestigen Sie den Kabelmanagement-Kragen an der Vertikalstütze

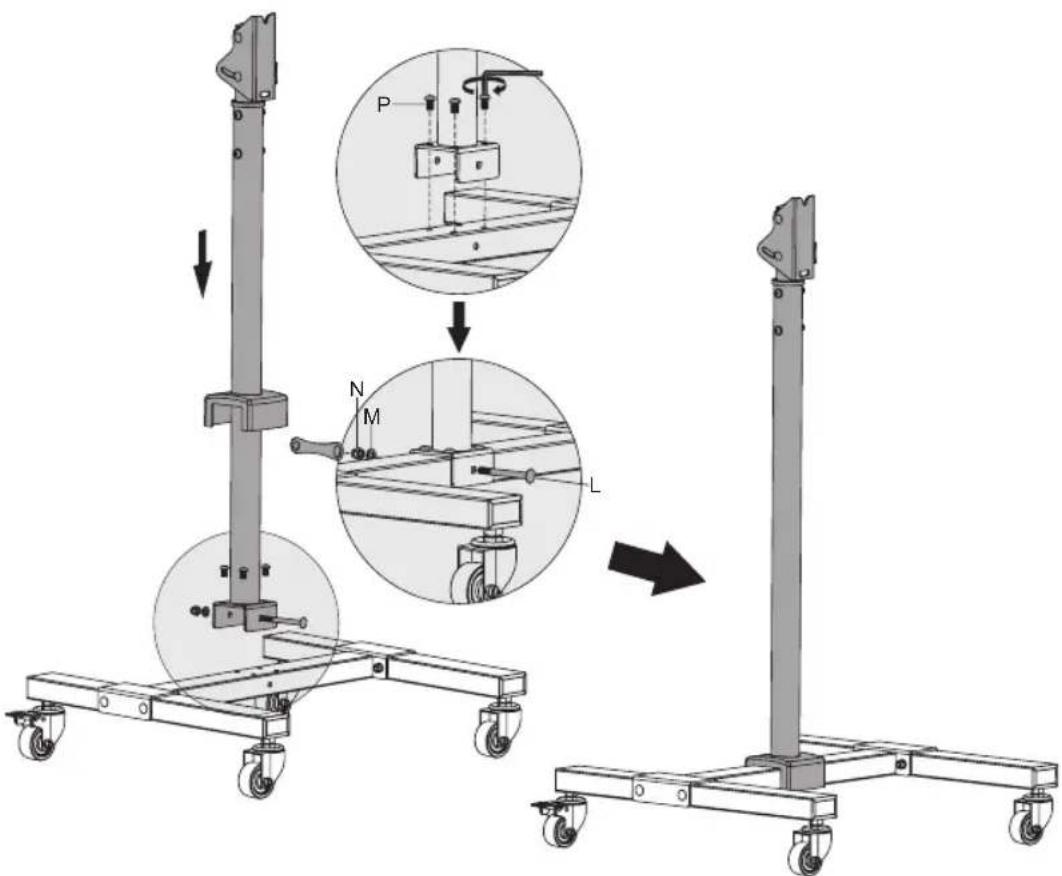

4. Vertikalstützenbaugruppe am Unterteil befestigen

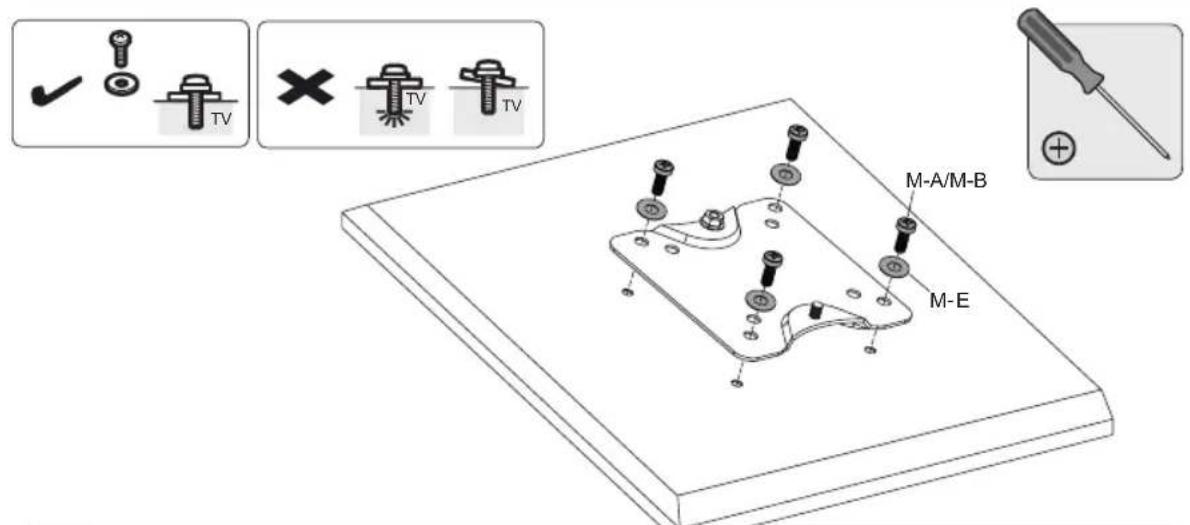

5. Befestigung der VESA-Platte am Anzeigefeld

5a. Für keine und mittelgroße Bildschirme

Befestigen Sie den Bildschirm mit den entsprechenden mitgelieferten Schrauben an der VESA-Platte. Schrauben nicht zu fest anziehen.

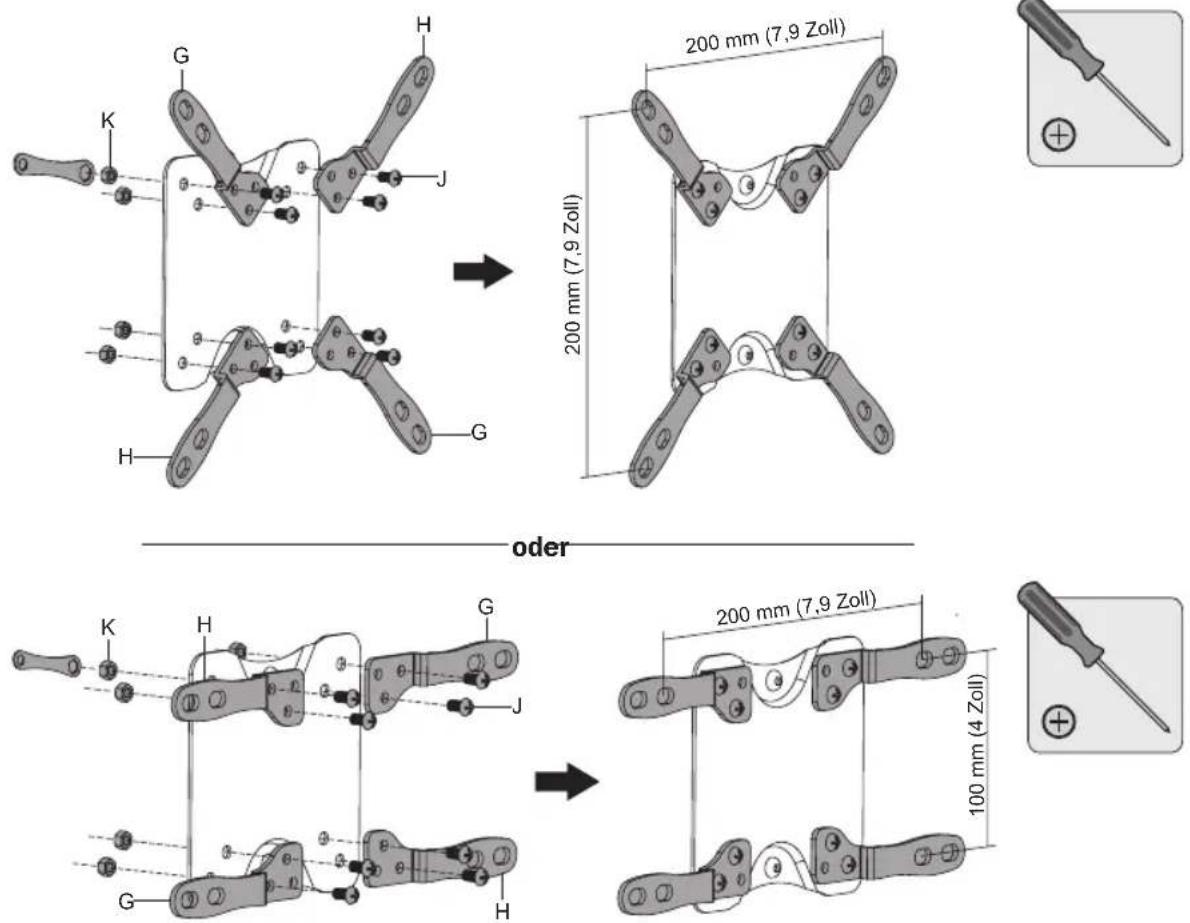

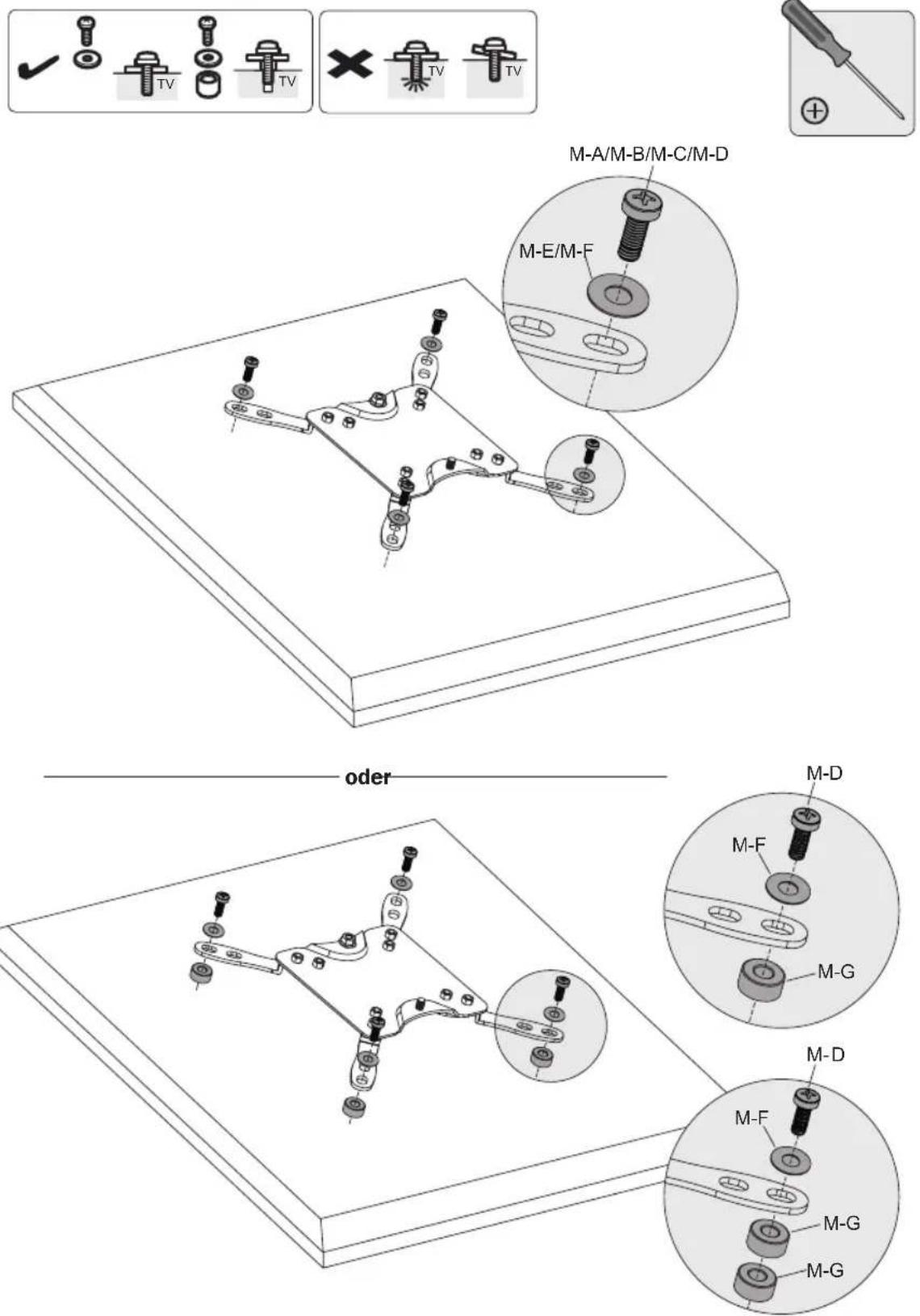

5b. Für größere Bildschirme mithilfe von VESA-Platten-Adapter (optional)

5b-1. Adapter an VESA-Platte befestigen

5b-2. VESA-Platte mit Adaptern am Bildschirm befestigen

Befestigen Sie den Bildschirm mit den entspruchenden mitgelieferten Schrauben an der VESA-Platte. Schrauben nicht zu fest anziehen.

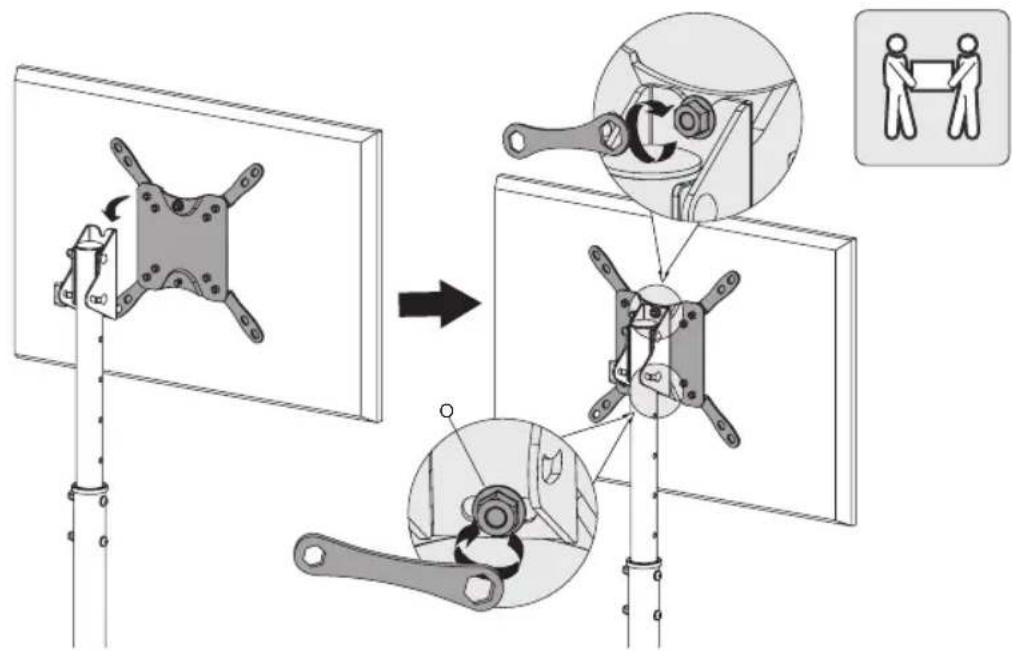

6. Bildschirm mit VESA-Platte an der Vertikalstütze befestigen.

Verwenden Sie den mitgelieferten Schlüssel zur Befestigung der VESA-Platte und des Bildschirms an der Vertikalstütze. Vergewissem Sie sich vor dem Loslassen, dass der Bildschirm sicher befestigt ist.

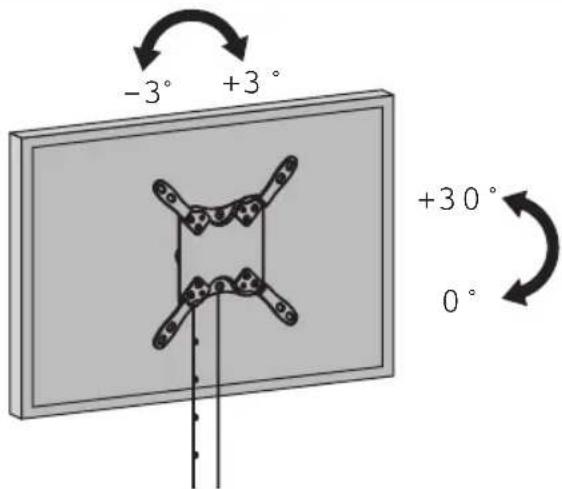

7. Einstellung

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sichere angebracht ist.
• Wenn Sie Fragen haben, besuchen Sieitte bitte tripplite.com/support.
