Produkttyp	Nass-/Trockensauger
Marke	Lavor
Modell	WT 20 X
Verwendung	Gewerblich (Herbergen, Schulen, Krankenhäuser, Fabriken, Geschäfte, Büros, Wohnheime)
Stromversorgung	Netz 220-240 V ~ 50/60 Hz (Schätzung)
Maximale Werkzeugleistung (Modelle mit Steckdose)	2200 W
Minimale Werkzeugleistung (Modelle mit Steckdose)	100 W
Behälterkapazität	Nicht angegeben (Behälter inklusive)
Hauptfunktionen	Aufnahme von nassen und trockenen Verschmutzungen
Sicherheitssystem	Schwimmerschalter zur automatischen Abschaltung bei Flüssigkeitsaufnahme
Doppelisolierung	Ja (falls enthalten)
Inklusive Filter	Schaumstofffilter (Flüssigkeiten) und Staubfilter
Mitgeliefertes Zubehör	Schlauch, Flachdüse, Kombibürste, Abziehdüse, usw.
Steckdose für Elektrowerkzeug	Ja (bei bestimmten Modellen)
Wartung	Regelmäßige Reinigung des Filters (ausschütteln oder waschen)
Garantie	Herstellungsfehler, ausgenommen normale Abnutzung und gewerbliche Nutzung
Entsorgung	Nicht mit dem Hausmüll entsorgen, zur Sammelstelle bringen

Häufig gestellte Fragen - WT 20 X Lavor

Welche Arten von Verschmutzungen kann ich mit dem Lavor WT 20 X aufsaugen?

Dieser Sauger ist für die Aufnahme von trockenen Verschmutzungen sowie Flüssigkeiten (Wasser) ausgelegt.

Kann ich den Sauger ohne Filter verwenden?

Nein, es ist unbedingt erforderlich, vor dem Gebrauch die geeigneten Filter (Staubfilter für trockenes, Schaumstofffilter für Flüssigkeiten) zu montieren, da sonst das Gerät beschädigt werden kann.

Wie sauge ich Flüssigkeiten sicher auf?

Überprüfen Sie vor dem Aufsaugen von Flüssigkeiten, ob der Schwimmerschalter ordnungsgemäß funktioniert. Wenn der Behälter voll ist, schließt der Schwimmerschalter automatisch die Saugöffnung. Schalten Sie dann das Gerät aus, ziehen Sie den Stecker und leeren Sie den Behälter.

Was tun, wenn sich der Sauger nicht einschalten lässt?

Überprüfen Sie, ob der Hauptschalter auf (|) ON steht und der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich die Steckdose für Elektrowerkzeuge?

Stellen Sie den Hauptschalter (4) auf (|) ON und den Schalter (5) auf (0) OFF. Schließen Sie Ihr Werkzeug an die Steckdose an: Der Sauger startet automatisch, wenn Sie das Werkzeug benutzen. Nicht geeignet zum Aufsaugen von heißer Asche.

Wie pflege ich den Filter?

Trennen Sie das Gerät vom Stromnetz. Bauen Sie den Filter aus, schütteln Sie ihn aus oder waschen Sie ihn mit klarem Wasser. Lassen Sie ihn gut trocknen, bevor Sie ihn wieder einsetzen. Ersetzen Sie ihn, wenn er beschädigt ist.

Kann ich mit dem Sauger heiße Asche aufsaugen?

Nein, saugen Sie niemals brennbare, explosive oder gesundheitsschädliche Substanzen wie heiße Asche auf. Dies könnte einen Brand verursachen.

Ist der Sauger für den gewerblichen Gebrauch geeignet?

Nein, dieses Gerät ist für den gewerblichen Einsatz (Schulen, Krankenhäuser usw.) bestimmt, aber nicht für intensive gewerbliche Nutzung. Die Garantie deckt keine gewerbliche Nutzung ab.

Wie reinige ich die Außenseite des Saugers?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Tauchen Sie das Gerät niemals in Wasser und reinigen Sie es nicht mit einem Wasserstrahl.

Was tun bei übermäßiger Schaumbildung beim Saugen?

Schalten Sie das Gerät sofort aus und ziehen Sie den Stecker. Leeren Sie den Behälter. Verwenden Sie bei Bedarf ein Antischaummittel.

BEDIENUNGSANLEITUNG WT 20 X Lavor

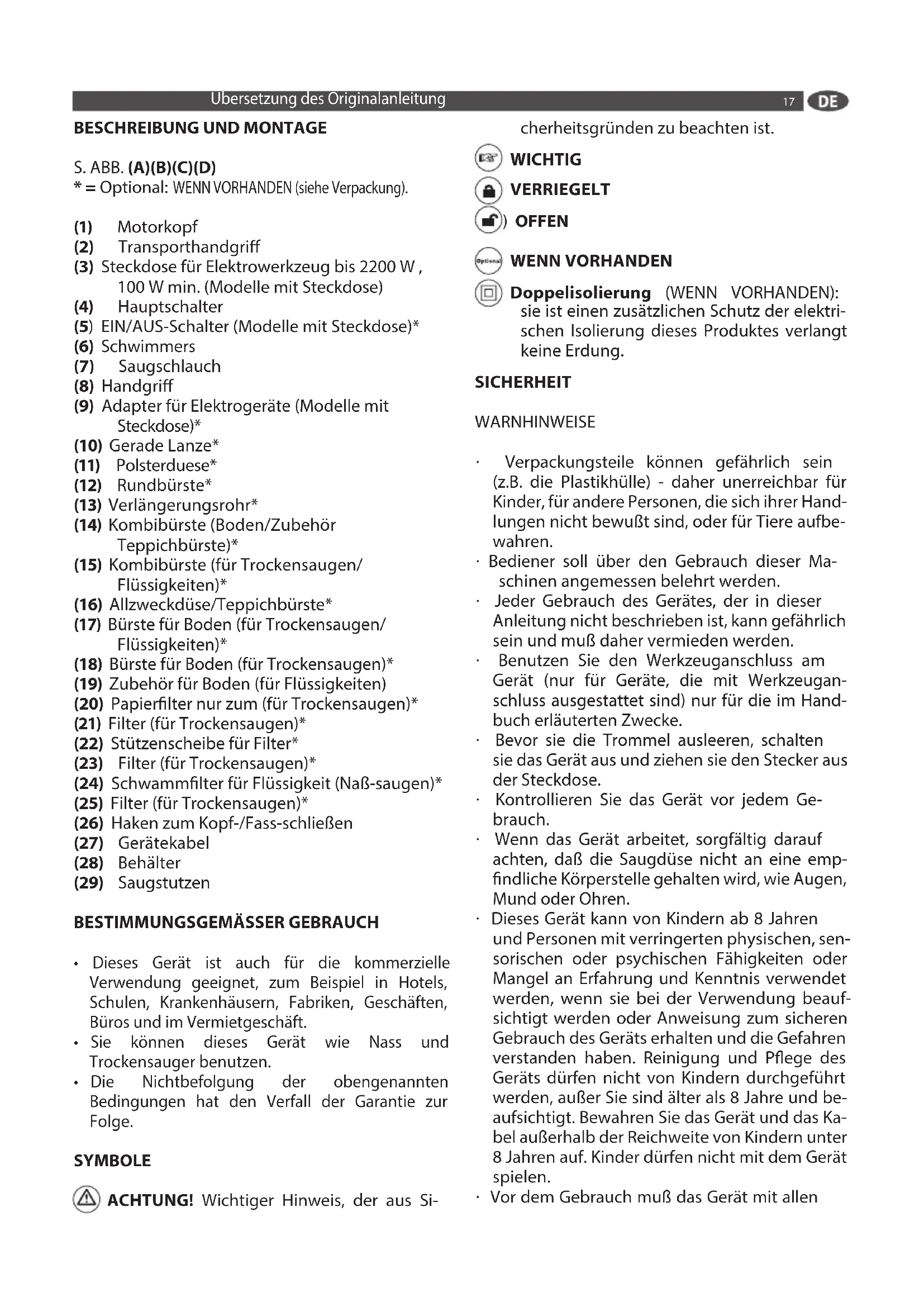

NAß-UND TROCKENSAUGER DE Seite 17

DE WENN VORHANDEN (siehe Verpackung).

DESCRIPTIF ET MONTAGE

BESCHREIBUNG UND MONTAGE

* = Optional: WENN VORHANDEN (siehe Verpackung).

(1) Motorkopf

(2) Transporthandgriff

(3) Steckdose für Elektrowerkzeug bis 2200 W, 100 W min. (Modelle mit Steckdose)

(4) Hauptschalter

(5) EIN/AUS-Schalter (Modelle mit Steckdose)*

(6) Schwimmers

(7) Saugschlauch

(8) Handgriff

(9) Adapter für Elektrogeräte (Modelle mit Steckdose)*

(10) Gerade Lanze*

(11) Polsterduese*

(12) Rundbürste*

(13) Verlängerungsrohr*

(14) Kombibürste (Boden/Zubehör Teppichbürste)*

(15) Kombibürste (für Trockensaugen/Flüssigkeiten)*

(16) Allzweckdüse/Teppichbürste*

(17) Bürste für Boden (für Trockensaugen/Flüssigkeiten)*

(18) Bürste für Boden (für Trockensaugen)*

(19) Zubehör für Boden (für Flüssigkeiten)

(20) Papierfilter nur zum (für Trockensaugen)*

(21) Filter (für Trockensaugen)*

(22) Stützenscheibe für Filter*

(23) Filter (für Trockensaugen)*

(24) Schwammfilter für Flüssigkeit (Naß-saugen)*

(25) Filter (für Trockensaugen)*

(26) Haken zum Kopf-/Fass-schließen

(27) Gerätekabel

(28) Behälter

(29) Saugstutzen

BESTIMMUNGSGEMÄSSER GEBRAUCH

• Dieses Gerät ist auch für die kommerzielle Verwendung geeignet, zum Beispiel in Hotels, Schulen, Krankenhäusern, Fabriken, Geschäften, Büros und im Vermietgeschäft.
• Sie können dieses Gerät wie Nass und Trockensauger benutzen.
  • Die Nichtbefolgung der obengenannten Bedingungen hat den Verfall der Garantie zur Folge.

SYMBOLE

ACHTUNG! Wichtiger Hinweis, der aus Si-

cherheitsgründen zu beachten ist.

WICHTIG

VERRIEGELT

OFFEN

WENN VORHANDEN

Doppelisolierung (WENN VORHANDEN): sie ist einen zusätzlichen Schutz der elektrischen Isolierung dieses Produktes verlangt keine Erdung.

SICHERHEIT

WARNHINWEISE

• Verpackungsteile können gefährlich sein (z.B. die Plastikhülle) - daher unerreichbar für Kinder, für andere Personen, die sich ihrer Handlungen nicht bewußt sind, oder für Tiere aufbewahren.
• Bediener soll über den Gebrauch dieser Maschinen angemessen belehrt werden.
• Jeder Gebrauch des Gerätes, der in dieser Anleitung nicht beschrieben ist, kann gefährlich sein und muß daher vermieden werden.
• Benutzen Sie den Werkzeuganschluss am Gerät (nur für Geräte, die mit Werkzeuganschluss ausgestattet sind) nur für die im Handbuch erläuterten Zwecke.
• Bevor sie die Trommel ausleeren, schalten sie das Gerät aus und ziehen sie den Stecker aus der Steckdose.
• Kontrollieren Sie das Gerät vor jedem Gebrauch.
• Wenn das Gerät arbeitet, sorgfältig darauf achten, daß die Saugdüse nicht an eine empfindliche Körperstelle gehalten wird, wie Augen, Mund oder Ohren.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten oder Mangel an Erfahrung und Kenntnis verwendet werden, wenn sie bei der Verwendung beaufsichtigt werden oder Anweisung zum sicheren Gebrauch des Geräts erhalten und die Gefahren verstanden haben. Reinigung und Pflege des Geräts dürfen nicht von Kindern durchgeführt werden, außer Sie sind älter als 8 Jahre und beaufsichtigt. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf. Kinder dürfen nicht mit dem Gerät spielen.
• Vor dem Gebrauch muß das Gerät mit allen

Teilen korrekt zusammengesetzt werden.

• Überprüfen Sie, ob Steckdose und Gerätestecker zusammenpassen.
• Netzstecker niemals mit feuchten Händen anpacken.
• Das Gerät nur dann anschließen, wenn die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
• Keine leicht entflammbaren (z.B. Asche oder Ruß aus dem Kamin), explosiven, giftigen oder gesundheitsschädlichen Stoffe aufsaugen.
• Niemals das Gerät an der Anschlußleitung ziehen oder hochheben.
• Vor jeder Wartung, Reinigung, dem Filterwechsel und nach dem Gebrauch das Gerät ausschalten und den Stecker aus der Steckdose ziehen. Das Gerät nicht unbeaufsichtigt lassen, nicht in der Reichweite von Kindern oder Personen lassen, die sich ihrer Handlungen nicht bewußt sind.
• Das in Betrieb befindliche Gerät niemals unbeaufsichtigt lassen.
• Das Gerät zur Reinigung nicht in Wasser tauchen oder mit einem Wasserstrahl reinigen.
  Gerät in feuchten Räumen, z. B. im Ba-dezimmer, darf nur an Steckdosen mit vorgeschaltetem FI-Schutzschalter anschließet sein. Für eventuelle Zweifel wenden Sie sich an Elektroinstallateur.
  Sorgfältig überprüfen, ob die Netzanschlußleitung, das Gehäuse oder andere Teile des Gerätes beschädigt sind; falls ja, das Gerät keinesfalls benutzen und Reparatur beim Kundendienst veranlassen.
• Wenn das Versorgungskabel beschädigt ist, muss es durch den Hersteller, den Kundendienst oder qualifiziertes Personal ausgetauscht werden, um Gefahren zu vermeiden.
• Falls elektrische Verlängerungen benutzt werden, immer sicherstellen, daß diese auf trockenen Oberflächen liegen und dass sie von moeglichen Spritzwasser geschutzt sind.

• Kontrollieren Sie vor dem Aufsaugen von Flüssigkeiten die Funktionstüchtigkeit des Schwimmers. Beim Absaugen von Flüssigkeiten mit vollem Fass, wird die Absaugöffnung durch einen Schwimmer geschlossen und der Absaugvorgang unterbrochen. Schalten Sie das Gerät dann aus, trennen Sie es vom Stromnetz und entleeren Sie das Fass. Überprüfen Sie regelmäßig, dass der Schwimmer (Vorrichtung für die Begrenzung des Wasserstands) sauber und ohne Anzeichen von Beschädigungen ist.

• Falls das Gerät umgekippt ist, Gerät sofort ausschalten, Netzstecker ziehen und erst dann das Gerät richtig aufstellen.

• Wenn Flüssigkeit oder Schaum austritt, das Gerät sofort ausschalten und den Netzstecker abziehen.
• Niemals das Gerät benutzen, um Wasser aus Behältern, Waschbecken, Wannen, etc. zu saugen.
• Keine aggressiven Lösungsmittel oder Reinigungsmittel verwenden.
• Service und Reparaturen dürfen nur durch qualifiziertes Personal ausgeführt werden; Defekte Teile des Gerätes dürfen nur mit Originalteilen ersetzt werden
• Der Hersteller ist nicht veranlwortlich für jedweden Schaden an Personen oder Gegenständen, verursacht durch falschen Gebrauch des Gerätes oder durch Nichtbeachten der in dieser Anleitung gegebenen Instruktionen.

BEDIENUNG

• Kontrollieren Sie, dass der Schalter auf (0) OFF steht. Es wird empfohlen, das Gerät an einem Stromkreis mit FI-Schutzschalter anzuschließen.
• Das Gerät darf nicht auf Halterungen, Sockeln oder ähnlichen Unterlagen aber auf Horizontalfläche, stetig und sicher gestellt werden.
• Benutzen Sie das Gerät niemals ohne die geeigneten Filter S. ABB. (H)(L)(M)(N)(P).
• Niemals arbeiten, ohne die Filter eingebaut zu haben.
• Benutzen Sie das Gerät niemals ohne das geeignete Zubehör fig. (E)(F).
• Schalten Sie den Schalter (4) auf (|) ON um das Gerät einzuschalten.
• Wenn Sie Ihre Arbeit beenden bzw. unterbrechen möchten, stellen Sie den Schalter (4) auf die Position (0) OFF. Ziehen Sie den Stecker stets aus der Netzdose, wenn das Gerät nicht benutzt wird.
• Die Verwendung des Gerätes bei besonders feinen Staubkörnern (unter 0,3 µm) erfordert eine häufigere Reinigung des mitgelieferten Filters. Bei Verwendungen in schwerwiegenden Fällen kann sich der Einsatz von spezifischen optional gelieferten Filtern als notwendig erweisen (Hepa).

Modelle mit Steckdose

S. ABB. (G)

Um die Anschlussbuchse des Zusatzgerätes mit

Spannung zu versorgen, muss der Schalter (4) auf (1) ON, der Schalter (5) auf (0) OFF gestellt werden. Beim angeschlossenem Elektrowerkzeug startet der Nasstrockensauger beim Einschalten des Werkzeuges. Über den angeschlossenen Saugschlauch wird Staub, Spaene direkt abgesaugt.

• Die Anschlussbuchse des Zusatzgerätes steht auch dann unter Spannung, wenn die Schalter (4) und (5) auf (|)ON stehen. Nicht geeignet für heisse Asche.

WARTUNG / REINIGUNG

S. ABB. (Q)(R)

Das Gerät muss nicht gewartet werden.

• Das Gerät vom Stromnetz abtrennen, bevor Wartungs- und Reinigungsarbeiten durchgeführt werden.
• Reinigen Sie das Gehäuse des Gerätes mit einem trockenen Tuch
• Das Gerät darf nur an dem Kopfteil angebrachten Handgriff transportiert werden.
• Lagern Sie das Gerät an einem trockenen, frost-sicheren, für Kinder unzugänglichen Ort.

FILTERREINIGUNG

(S.Abb. (Q))

- Das Gerät vom Stromnetz abtrennen, bevor Wartungs- und Reinigungsarbeiten durchgeführt werden.

1- Den Filter (25) oder (23)(24) abmontieren
2- Den Feinfiltersack (23)(24) wechseln
3- Den Filter (25) waschen
4- Vor dem Einsetzen den Filter gut trocknen lassen.
- Nach dem Reinigen des Filters überprüfen Sie, ob er noch für eine weitere Benutzung geeignet ist. Bei Beschädigung oder Bruch ersetzen Sie ihn durch einen Original-Filter.

GARANTIE

Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantie deckt gemäß der herrschenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an. Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Teile - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport. Nachlässigkeit oder falsche Behandlung, falsche und zweckentfremdete Benutzung und Installation verursacht werden. - Die Garantie beinhaltet nicht das gg. erforderliche Reinigen der funktionstüchtigen Teile, verstopfte Düsen und Filter, blockierte Düsen durch Verkalkung. Das Gerät ist hauptsächlich für den Hobby Gebrauch gedacht und NICHT FÜR DAS PROFES- SIONELLE ARBEITEN: die Garantie deckt nicht den Gebrauch ausserhalb des privaten Bereichs.

ENTSORGUNG

Das Gesetz (gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte und der nationalen Gesetzgebungen der EU-Mitgliedsstaaten, die diese Richtlinie umgesetzt haben) verbietet dem Besitzer eines elektrischen oder elektronischen Gerätes, dieses Produkt oderdessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auflage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen.

Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsorgenden gleichwertiges Produkt erwirbt, entsorgt werden. Lässt man das Produkt einfach in der Umwelt zurück, können dadurch schwere Schäden an der Umwelt selbst und der menschlichen Gesundheit verursacht werden. Das abgebildete Symbol stellt eine Tonne für Siedlungsabfälle dar; es ist ausdrücklich untersagt, den Apparat in diesen Behältern zu entsorgen. Die Nichtbeachtung der Anweisungen der Richtlinie 2012/19/EU und der ausführenden Verordnungen der einzelnen EU-Staaten kann verwaltungsrechtlich bestraft werden.

DESCRIPCION Y MONTAJE

ver la fig. (A)(B)(C)(D)
