BEDIENUNGSANLEITUNG IAN 068777 Livarno Lux

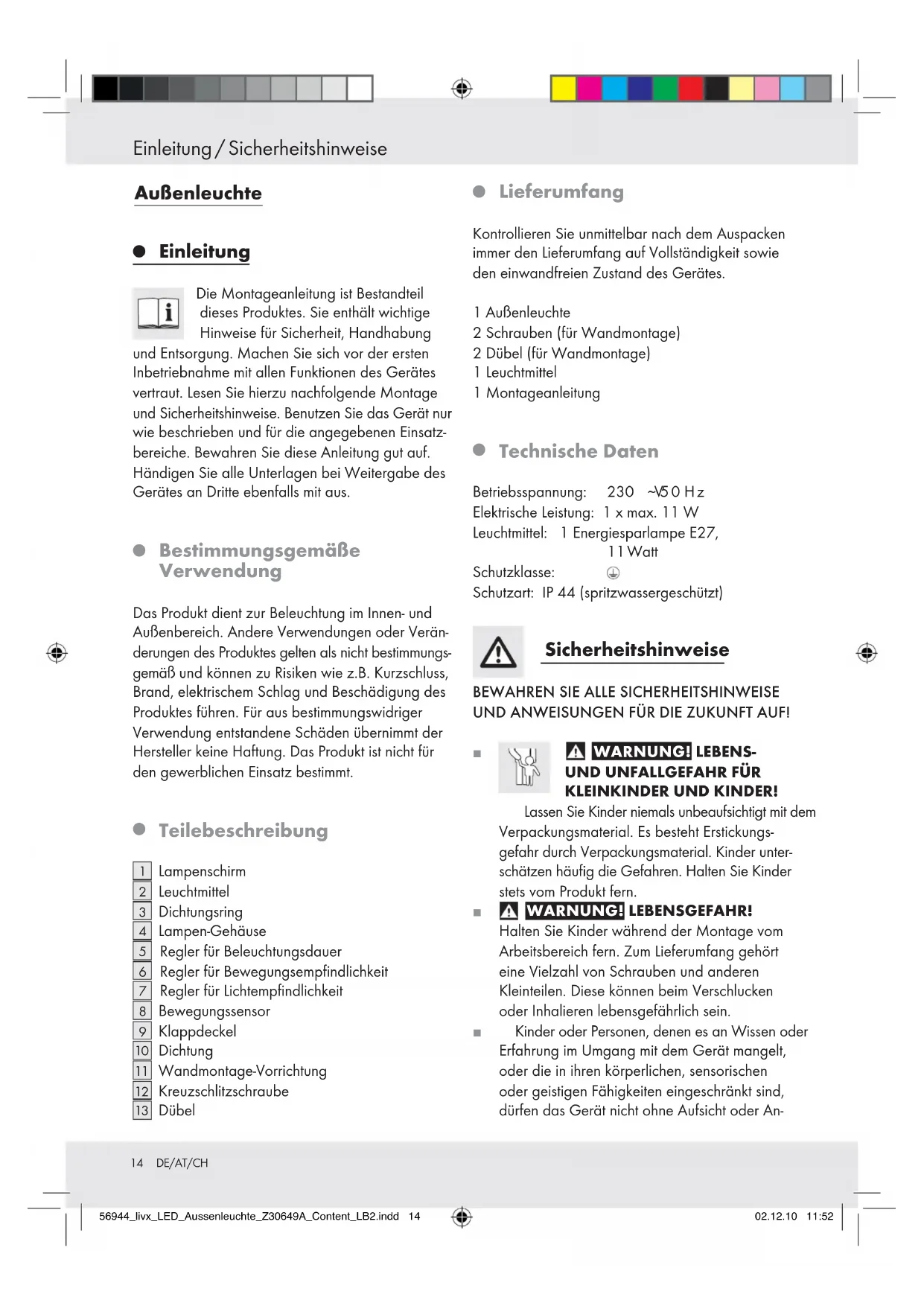

Einleitung Die Montageanleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Hinweise für Sicherheit, Handhabung und Entsorgung. Machen Sie sich vor der ersten Inbetriebnahme mit allen Funktionen des Gerätes vertraut. Lesen Sie hierzu nachfolgende Montage und Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatz- bereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung Das Produkt dient zur Beleuchtung im Innen- und Außenbereich. Andere Verwendungen oder Verän- derungen des Produktes gelten als nicht bestimmungs- gemäß und können zu Risiken wie z.B. Kurzschluss, Brand, elektrischem Schlag und Beschädigung des Produktes führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Regler für Beleuchtungsdauer

Regler für Bewegungsempfindlichkeit

Regler für Lichtempfindlichkeit

Wandmontage-Vorrichtung

Kreuzschlitzschraube

Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes.

2 Schrauben (für Wandmontage) 2 Dübel (für Wandmontage) 1 Leuchtmittel 1 Montageanleitung

Technische Daten Betriebsspannung: 230 V

50 Hz Elektrische Leistung: 1 x max. 11 W Leuchtmittel: 1 Energiesparlampe E27, 11 Watt Schutzklasse: Schutzart: IP 44 (spritzwassergeschützt) Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE

UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs- gefahr durch Verpackungsmaterial. Kinder unter- schätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

WARNUNG! LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehört eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein. Kinder oder Personen, denen es an Wissen oder Erfahrung im Umgang mit dem Gerät mangelt, oder die in ihren körperlichen, sensorischen oder geistigen Fähigkeiten eingeschränkt sind, dürfen das Gerät nicht ohne Aufsicht oder An- Einleitung / Sicherheitshinweise 56944_livx_LED_Aussenleuchte_Z30649A_Content_LB2.indd 14 02.12.10 11:52 Außenleuchte Außenleuchte15 DE/AT/CH leitung durch eine für ihre Sicherheit verant- wortliche Person benutzen. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit elektrischen Produkten entstehen, nicht erkennen. Verwenden Sie den Artikel nicht, wenn Sie irgend- welche Beschädigungen feststellen.

VORSICHT! EXPLOSIONSGE- FAHR! Verwenden Sie die Leuchte nicht in explosionsgefährdeter Um- gebung, in der sich brennbare Dämpfe, Gase oder Stäube befinden. Die Oberseite der Leuchte kann heiß werden. Schalten Sie die Leuchte aus und lassen Sie sie abkühlen, bevor Sie das Gehäuse anfassen. Vermeiden Sie eine Überhitzung und die Gefahr von Feuer. Halten Sie zu brennbaren Materialien eine Mindestdistanz von 0,10 m ein. Stellen Sie sicher, dass die Eingangsspannung zur Leuchte der vorgeschriebenen Spannung für das Leuchtmittel entspricht (230 V

Verwenden Sie das Produkt nicht, wenn es beschädigt ist. Reparieren Sie nicht die Anschluss- leitung. Stellen Sie sicher, dass die Leuchte nicht benutzt werden kann, falls die Anschlussleitung beschädigt ist. Trennen Sie dazu die Leuchte von der Anschlussleitung und teilen Sie den anderen Hausbewohnern mit, dass die Leuchte bis zur Reparatur durch einen Fachmann nicht benutzt werden darf. Beschädigungen aus bestimmungswidriger Verwendung oder Nichtbeachtung der Montage und Sicherheitshinweise sind von der Garantie / Gewährleistung ausgeschlossen. Dies gilt auch für Reparaturen durch nicht autorisierte Personen. Verwenden Sie nur die mitgelieferten oder in der Montageanleitung beschriebenen Teile. Die Teile dürfen nur für den vorgesehenen Zweck verwendet werden. Die Leuchte verfügt über ein spritzwasserge- schütztes Gehäuse (IP 44). Gegen stärkeres Wasseraufkommen, wie z.B. durch Besprühung mit einem Wasserschlauch, ist das Gehäuse nicht geschützt.

VORSICHT! GEFAHR DES ELEKTRI-

SCHEN SCHLAGES! Vergewissern Sie sich vor dem Bohren, dass sich keine Leitungen an der Bohrstelle befinden. VORSICHT! WASSERSCHADEN! Verge- wissern Sie sich vor dem Bohren, dass sich kei- ne Rohre an der Bohrstelle befinden. Die Montage darf nur von einem Fachmann durchgeführt werden.

VORSICHT! VERLETZUNGS- GEFAHR! Zerbrochenes Schutz- glas ist vor einer weiteren Benutzung der Leuchte zu ersetzen.

VORSICHT! GEFAHR DES ELEKTRISCHEN

SCHLAGES! Stellen Sie vor der Montage der Leuchte sicher, dass das Anschlusskabel span- nungsfrei ist. Entfernen Sie dazu die Sicherung bzw. stellen Sie den Schalter der Sicherung in Ihrer Unterverteilung auf die Position „0“.Über- prüfen Sie, dass das Anschlusskabel spannungs- frei ist. Hinweis: Wenden Sie sich an einen Elektriker, falls Sie Fragen bezüglich der Montage des Produktes haben. Stellen Sie sicher, dass die Eingangsspannung zur Leuchte 230 V

und die Querschnitte der Anschlussleitungen mindestens 1,5 mm

betragen. Hinweis: Sie benötigen zur Montage eine Bohrmaschine. VORSICHT VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihrer Bohr- maschine hinzu. Achten Sie beim Anschluss der Leuchte auf die richtige Polung. Folgende Symbole sind zu beachten: L: Stromführender Leiter (braunes Kabel) : Schutzleiter (gelb-grünes Kabel) N: Neutralleiter (blaues Kabel) Beachten Sie folgende Dinge bei der Montage: Montieren Sie die Leuchte gemäß den Abbildungen A - I. Die Dichtung

und der Dichtungsring

über dem Schraubgewinde des Lampenschirms

müssen richtig eingesetzt sein. Nur so lässt sich die Dicht- heit gegenüber Regenwasser gewährleisten. Das Loch an der Aussenkante der Wandmontage- Vorrichtung

muss nach unten zeigen. Andernfalls kann Wasser in die Leuchte ein- dringen. Hinweis: Nach dem ersten Einschalten der Leuchte folgt eine „Aufwärmphase“ des Bewegungsmelders. Diese dauert wenige Minuten. Während dieser „Aufwärmphase“ bleibt die Leuchte eingeschaltet. Nach Erlöschen der Leuchte, kann die weitere Inbetriebnahme erfolgen.

Gebrauch Hinweis: Die Leuchte verfügt über einen Bewe- gungsmelder, der auf Temperaturänderungen reagiert. Der Sensor funktioniert am besten bei einer Umge- bungstemperatur unter 20 °C. Ein sich bewegendes Objekt mit einer Temperatur nahe der Umgebungstem- peratur kann nur sehr schlecht wahrgenommen werden. Hinweis: Die Regler für die Einstellungen befinden sich an der Vorderseite der Leuchte, oberhalb des Bewegungssensors

(Abb. A). Die Reichweite des Bewegungssensors

be- trägt ca. 6 - 8 (+ /- 2 m), wenn die Leuchte auf einer Höhe von 1,80 bis 2,50 m installiert ist (Abb. H). Er deckt einen Winkel von ca. 100 ° ab (Abb. I).

Bewegungsempfindlichkeit einstellen Öffnen Sie den Klappdeckel

, um den Regler für die Bewegungsempfindlichkeit

betätigen zu können. Drehen Sie den Regler für die Bewegungsemp- findlichkeit

im Uhrzeigersinn, um die Reich- weite des Bewegungssensors

zu erhöhen. Drehen Sie den Regler für die Bewegungsemp- findlichkeit

gegen den Uhrzeigersinn, um die Reichweite des Bewegungssensors

Lichtempfindlichkeit einstellen Öffnen Sie den Klappdeckel

, um den Regler für die Lichtempfindlichkeit

betätigen zu können. Drehen Sie den Regler für die Lichtempfindlich- keit

im Uhrzeigersinn, um die Lichtempfind- lichkeit zu erhöhen. Drehen Sie den Regler für die Lichtempfindlich- keit

gegen den Uhrzeigersinn, um die Licht- empfindlichkeit zu vermindern. Hinweis: Bei eingeschalteter Leuchte, ist der Lichtempfindlichkeits-Sensor ausgeschaltet, so dass auch trotz der Helligkeit durch die Beleuchtung Bewegungen wahrgenommen werden.

Beleuchtungsdauer einstellen Die Beleuchtungsdauer kann auf einen Wert zwischen ca. 5 und 240 - 300 Sekunden eingestellt werden. Öffnen Sie den Klappdeckel

, um den Regler für die Beleuchtungsdauer

betätigen zu können. Drehen Sie den Regler für die Beleuchtungs- dauer

im Uhrzeigersinn, um die Beleuch- tungsdauer zu erhöhen. Drehen Sie den Regler für die Beleuchtungs- dauer

gegen den Uhrzeigersinn, um die Beleuchtungsdauer zu vermindern. Hinweis: Nach Einschalten der Leuchte durch den Bewegungsmelder läuft die eingestellte Beleuchtungs- dauer. Falls während der Beleuchtungsdauer eine neue Bewegung festgestellt wird, verlängert sich die Beleuchtungsdauer um den eingestellten Wert. Montage / Gebrauch 56944_livx_LED_Aussenleuchte_Z30649A_Content_LB2.indd 16 02.12.10 11:5217 DE/AT/CH

Leuchtmittel auswechseln Schalten Sie die Leuchte spannungsfrei. Entfernen Sie dazu die Sicherung bzw. stellen Sie den Schalter der Sicherung in Ihrer Unterverteilung auf die Position „0“. Die Leuchte kann während des Betriebes sehr heiß werden. Lassen Sie die Leuchte, falls nötig, ca. 15 Minuten abkühlen. Entfernen Sie den Lampenschirm

und den Dichtungsring

, indem Sie den Lampen- schirm

aus dem Lampengehäuse

drehen. Drehen Sie das Leuchtmittel

aus dem Sockel heraus. Drehen Sie ein neues Leuchtmittel mit passendem Sockel und passender Wattzahl (siehe Kapitel „Technische Daten“) ein. Schrauben Sie den Lampenschirm

wieder auf das Lampen-Gehäuse

Schalten Sie den Strom wieder ein.

Reinigung und Pflege Schalten Sie die Leuchte zur Reinigung aus. Entfernen Sie dazu die Sicherung oder stellen Sie den Schalter der Sicherung auf Position „0“. Lassen Sie die Leuchte mindestens 15 Minuten abkühlen, bevor Sie sie reinigen. Reinigen Sie die Leuchte niemals mit Wasser oder anderen Flüssigkeiten. Tauchen Sie die Leuchte nicht in Wasser. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Verwenden Sie bei stärkeren Verschmutzungen ggf. ein leicht angefeuchtetes Tuch und ein mildes Reinigungsmittel. Benutzen Sie keine Lösungsmittel, Benzin o. ä. Das Gerät würde hierbei Schaden nehmen.

Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie das Gerät / den Artikel und Leuchtmittel keinesfalls in den normalen Hausmüll. Das Gerät / Den Artikel und Leuchtmittel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung entsorgen. Beachten Sie die gültigen Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

EMC Gebrauch / Reinigung und Pflege / Entsorgung 56944_livx_LED_Aussenleuchte_Z30649A_Content_LB2.indd 17 02.12.10 11:5218 Il vous faut · U hebt nodig Sie benötigen:
