GEBRUIKSAANWIJZING IAN 068777 Livarno Lux

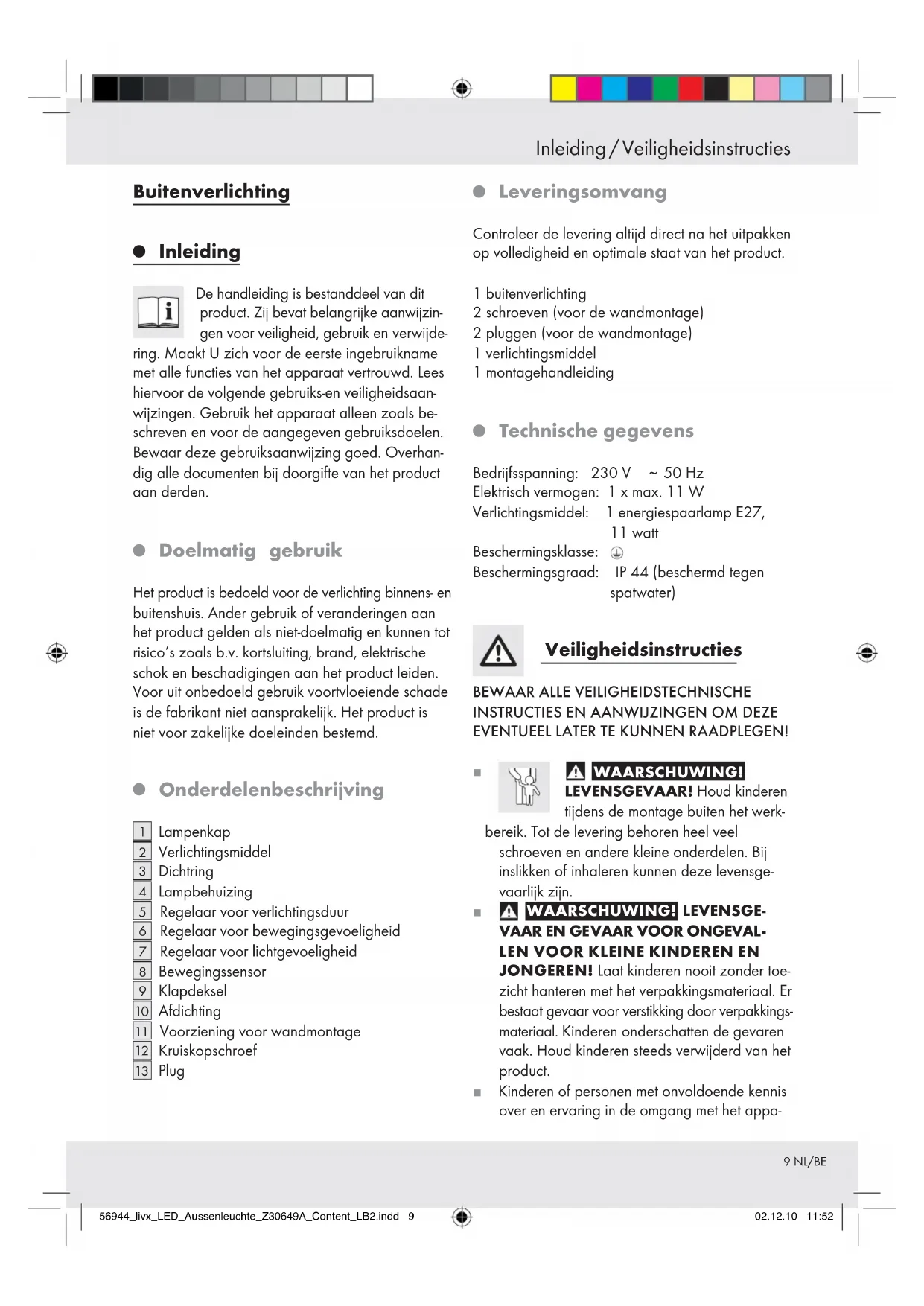

Inleiding De handleiding is bestanddeel van dit product. Zij bevat belangrijke aanwijzin- gen voor veiligheid, gebruik en verwijde- ring. Maakt U zich voor de eerste ingebruikname met alle functies van het apparaat vertrouwd. Lees hiervoor de volgende gebruiks-en veiligheidsaan- wijzingen. Gebruik het apparaat alleen zoals be- schreven en voor de aangegeven gebruiksdoelen. Bewaar deze gebruiksaanwijzing goed. Overhan- dig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik Het product is bedoeld voor de verlichting binnens- en buitenshuis. Ander gebruik of veranderingen aan het product gelden als niet-doelmatig en kunnen tot risico‘s zoals b.v. kortsluiting, brand, elektrische schok en beschadigingen aan het product leiden. Voor uit onbedoeld gebruik voortvloeiende schade is de fabrikant niet aansprakelijk. Het product is niet voor zakelijke doeleinden bestemd.

Onderdelenbeschrijving

Regelaar voor verlichtingsduur

Regelaar voor bewegingsgevoeligheid

Regelaar voor lichtgevoeligheid

Voorziening voor wandmontage

Leveringsomvang Controleer de levering altijd direct na het uitpakken op volledigheid en optimale staat van het product. 1 buitenverlichting 2 schroeven (voor de wandmontage) 2 pluggen (voor de wandmontage) 1 verlichtingsmiddel 1 montagehandleiding

Technische gegevens Bedrijfsspanning: 230 V

50 Hz Elektrisch vermogen: 1 x max. 11 W Verlichtingsmiddel: 1 energiespaarlamp E27, 11 watt Beschermingsklasse: Beschermingsgraad: IP 44 (beschermd tegen spatwater) Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSTECHNISCHE

INSTRUCTIES EN AANWIJZINGEN OM DEZE

WAARSCHUWING! LEVENSGEVAAR! Houd kinderen tijdens de montage buiten het werk- bereik. Tot de levering behoren heel veel schroeven en andere kleine onderdelen. Bij inslikken of inhaleren kunnen deze levensge- vaarlijk zijn.

JONGEREN! Laat kinderen nooit zonder toe- zicht hanteren met het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkings- materiaal. Kinderen onderschatten de gevaren vaak. Houd kinderen steeds verwijderd van het product. Kinderen of personen met onvoldoende kennis over en ervaring in de omgang met het appa- Inleiding / Veiligheidsinstructies 56944_livx_LED_Aussenleuchte_Z30649A_Content_LB2.indd 9 02.12.10 11:5210 NL/BE raat of met beperkte lichamelijke, sensorische of geestige vermogens mogen het apparaat niet zonder toezicht of voorafgaande instructie door een voor hun veiligheid verantwoordelijke persoon gebruiken. Op kinderen dient toezicht te worden gehouden om te voorkomen dat ze met het apparaat spelen. Dit product is geen speelgoed, het mag niet in kinderhanden geraken. Kinderen kunnen de gevaren die door de omgang met elektrische producten ontstaan, niet beseffen. Gebruik het artikel niet als U de een of andere beschadiging vaststelt.

VOORZICHTIG! EXPLOSIEGE- VAAR! Gebruik de lamp niet in een explosiegevaarlijke omgeving met brandbare dampen, gassen of stof. De bovenzijde van de lamp kan heet worden. Schakel de lamp uit en laat hem afkoelen voor- dat u de behuizing vastpakt. Vermijd oververhitting en gevaar voor brand. Houd minimaal 0,10 m afstand aan tot brand- bare materialen. Waarborg dat de ingangsspanning naar de lamp overeenkomt met de voor de lamp voor- geschreven spanning (230 V

Gebruik het product niet als het beschadigd is. Repareer de aansluitkabel niet. Waarborg dat de lamp niet kan worden gebruikt als de aan- sluitkabel beschadigd is. Onderbreek daarvoor de stroomtoevoer naar de lamp en waarschuw de andere huisbewoners dat de lamp tot de reparatie door een vakman niet mag worden gebruikt. Schade als gevolg van ondoelmatig gebruik of negeren van de montage- en veiligheidsinstruc- ties is van de garantie / garantieverlening uitge- sloten. Dit geldt ook voor reparaties die werden uitgevoerd door ongeautoriseerde personen. Gebruik alleen de bijgeleverde of in de monta- gehandleiding beschreven onderdelen. De onderdelen mogen alleen worden ingezet voor het voorgeschreven doeleinde. De lamp beschikt over een tegen spatwater beschermde behuizing (IP 44). De behuizing is niet beschermd tegen grotere waterhoeveelheden, zoals bijv. door besproeiing met een tuinslang.

VOORZICHTIG! GEVAAR VOOR ELEK-

TRISCHE SCHOKKEN! Waarborg vóór het boren dat zich geen stroomleidingen op de plek van het te boren gat bevinden. VOORZICHTIG! WATERSCHADE! Waar- borg vóór het boren dat zich geen waterleidin- gen op de plek van het te boren gat bevinden. De montage mag alleen worden uitgevoerd door een vakman.

LETSEL! Een gebroken beschermglas moet vóór verder gebruik worden vervangen.

TRISCHE SCHOKKEN! Waarborg vóór de montage van de lamp dat de aansluitkabel spanningsvrij is. Verwijder hiervoor de zekering of zet de schakelaar van de zekering in de zekeringenkast op ‘0’. Controleer of de aan- sluitkabel spanningsvrij is. Opmerking: neem contact op met een elek- tricien als u vragen hebt over de montage van het product. Waarborg dat de ingangsspanning naar de lamp 230 V

en de diameters van de aansluit- kabels minimaal 1,5 mm² bedragen. Opmerking: voor de montage hebt u een boormachine nodig. VOORZICHTIG! GEVAAR VOOR LETSEL! Raadpleeg de gebruiksaanwijzing van uw boormachine. Let bij de aansluiting van de lamp op de juiste polariteit. Neem de volgende symbolen in acht: L: spanningvoerende geleider (bruine draad) : veiligheidsgeleider (geel-groene draad) N: neutrale geleider (blauwe draad) Let bij de montage op het volgende: Monteer de lamp volgens de afbeeldingen A - I. De afdichting

aan de voorziening voor de wandmontage

boven de schroefdraad van de lampenkap

moe- ten goed geplaatst zijn. Alleen dan is de dicht- Veiligheidsinstructies / Montage 56944_livx_LED_Aussenleuchte_Z30649A_Content_LB2.indd 10 02.12.10 11:5211 NL/BE heid tegen regenwater gewaarborgd. Het gat aan de buitenkant van de voorziening voor de wandmontage

moet naar beneden wijzen. In het andere geval kan water in de lamp dringen. Opmerking: na de eerste inschakeling van de lamp volgt een ‚opwarmfase‘ van de bewegings- melder. Deze duurt enkele minuten. Tijdens deze ‚opwarmfase‘ blijft de lamp ingeschakeld. Na het doven van de lamp kan de ingebruikname worden voortgezet.

Gebruik Opmerking: de lamp beschikt over een bewe- gingsmelder die reageert op temperatuurverande- ringen. De sensor functioneert het best bij een omgevingstemperatuur onder 20 °C. Een bewegend object met een temperatuur die dicht bij de omge- vingstemperatuur ligt kan slechts moeilijk worden waargenomen. Opmerking: de regelaars voor de instellingen bevinden zich aan de voorzijde van de lamp, boven de bewegingsmelder

(afb. A). De reikwijdte van de bewegingssensor

be- draagt ca. 6 - 8 m (+/ - 2 m) als de lamp op een hoogte van 1,80 tot 2,50 m geïnstalleerd is (afb. H). Hij beslaat een hoek van ca. 100 ° (afb. I).

Bewegingsgevoeligheid instellen Open het klapdeksel

om de regelaar voor de bewegingsgevoeligheid

te kunnen bedienen. Draai de regelaar voor de bewegingsgevoelig- heid

met de klok mee om de reikwijdte van de bewegingssensor

te vergroten. Draai de regelaar voor de bewegingsgevoelig- heid

tegen de klok in om de reikwijdte van de bewegingssensor

Lichtgevoeligheid instellen Open het klapdeksel

om de regelaar voor de lichtgevoeligheid

te kunnen bedienen. Draai de regelaar voor de lichtgevoeligheid

met de klok mee om de lichtgevoeligheid te verhogen. Draai de regelaar voor de lichtgevoeligheid

tegen de klok in om de lichtgevoeligheid te ver- minderen. Opmerking: bij ingeschakelde lamp is de lichtge- voeligheidssensor uitgeschakeld, zodat ook ondanks de helderheid door de verlichting bewegingen wor- den waargenomen.

Verlichtingsduur instellen De verlichtingsduur kan worden ingesteld op een waarde tussen ca. 5 en 240 - 300 seconden. Open het klapdeksel

om de regelaar voor de verlichtingsduur

te kunnen bedienen. Draai de regelaar voor de verlichtingsduur

met de klok mee om de verlichtingsduur te verlengen. Draai de regelaar voor de verlichtingsduur

tegen de klok in om de verlichtingsduur te verkorten. Opmerking: na het inschakelen van de lamp door de bewegingsmelder begint de ingestelde verlich- tingsduur te lopen. Als tijdens de verlichtingsduur een beweging wordt waargenomen, wordt de ver- lichtingsduur met de ingestelde waarde verlengd.

Verlichtingsmiddel vervangen Schakel de lamp spanningsvrij. Verwijder hier- voor de zekering of zet de schakelaar van de zekering in de zekeringenkast op ‘0’. De lamp kan tijdens het gebruik zeer heet worden. Laat de lamp zo nodig ca. 15 minuten afkoelen. Montage / Gebruik 56944_livx_LED_Aussenleuchte_Z30649A_Content_LB2.indd 11 02.12.10 11:5212 NL/BE Verwijder de lampenkap

uit de lampbehui- zing

te draaien. Draai het verlichtingsmiddel

uit de fitting. Draai een nieuw verlichtingsmiddel in met een passende sokkel en een passend wattage (zie hoofdstuk ‚Technische gegevens‘). Schroef de lampenkap

weer op de lamp- behuizing

Reiniging en onderhoud Schakel de lamp voor de reiniging uit. Verwijder hiervoor de zekering of zet de schakelaar van de zekering op ‘0’. Laat de lamp minimaal vijftien minuten afkoelen voordat u hem reinigt. Reinig de lamp nooit met water of andere vloei- stoffen. Dompel de lamp niet onder in water. Gebruik voor de reiniging alleen een droge, pluisvrije doek. Gebruik bij sterkere verontreinigingen eventueel een iets vochtige doek en een mild reinigings- middel. Gebruik geen oplosmiddelen zoals benzine e.d. omdat deze het apparaat aantasten.
