BEDIENUNGSANLEITUNG CGX Equatorial 1100 CELESTRON

Systemvoraussetzungen 5

Teileliste 5

Ubersicht 6

Zusammenbau 8

Grundlegende Bedienung 10

Polaustrichtung der Montierung 11

Prazise Polausrichtung 12

Bewegungsbereich der Montierung 12

Die Montierung auf sehr hohe bzw. niedrige Breitengrade einstellen 13

USB-Port 13

AUX-Ports 13

Autoguide-Port 13

NexStar+ Handsteuerung 14

Objektkatalog 18

Zu einem Objekt Schwenken. 18

Anhang A: Firmware-Upgrade der Montierung und Handsteuerung 24

Anhang B: Pflege und Instandhaltung 25

Zweijährige eingeschränkte Garantie von Celestron 26

Einleitung

Warning

• Niemals mit bloßem Auge oder mit einem Telesckop direkt in die Sonne schauen (außer bei Verwendung eines vorschrittsmäßigen Sonnenfilters). Permanente und irreversible Augenschäden können darüber resultieren.
• Das Teleskop keinesfalls zur Projektion eines Sonnenbildes auf eine Oberfläche verwenden. Durch die interne Wärmeakkumulation konnen das Teleskop und etwaiges daran angeschlossenes Zubehör beschädigt werden.
• Niemals einen Okularsonnenfilter oder einen Herschelkeil verwenden. Die interne Wärmeakkumulation im Teleskop kann zu Rissen oder Brücken dieser Instrumente führen. Dadurch konnte ungefiltertes Sonnenlicht ins Auge gelangen.
• Das Teleskop niemals unbeaufsichtigt setzen. Sicherstellen, dass ein mit der korrekten Bedienung Ihres Telescops vertrauter Erwachsener ständig präsent ist, besonders bei der Anwesenheit von Kindern.

Systemvoraussetzungen

• Das CGX besteht 12 Volt Gleichstrom mit mindestens 4 Ampere. Celestron bietet eine Wechselstrom- auf Gleichstromzufhr von 12 V 5 A sowie einen empfohlenen Zylinderstecker mit Gewinde an. Auch tragbare Feldbatterien mit 12 Volt eignen sich als Stromversorgung. Die Montierung umfasst ein Gleichstromkabel mit Stecker für den Zigarettenanzünder.
  Das Teleskop erfordert entweder eine CG-5/Vixen oder eine CGE/Losmandy D-Schwalbenschwanz-Montagestange. Die CGX eignet sich für beide Größen des Schwal-benschwanzsattels.
• Für eine optimale Leistung sollte die gesamte Telescop-Nutzlast ohne Gegengewichtete 55 lbs (25 kg), nicht überschreiben.
• Windows 7/10 eignet sich für die Teleskop-Steuerungs-software.
• USB-Kabel mit Standard-A-Stecker bei Anschluss an den USB-Port der Montierung (nur für den PC).
• Kreuzschlitzschraubendreher (optional, nur für die Getriebeeinstellung).

Teileliste

Box 1: 91530-1 CGX Aquarealmontierung

CGX Aquatorialmontierungskopf

8 mm Inbusschlüssel (unverlierbar im hinteren Griff der Montierung)

Gegengewichtsstange und Anschlagmutter

3 x 8 mm Innensechskantschrauben (zum Anbringen des Kopfs am Stativ)

12 V DC Stromkabel

NexStar+ Handsteuerung

Box 2: CGX Stativ und Gegengewichte

Stativ

2 × 5 ~kg (11 lbs) Gegengewichte

Zubehörablage

Drehknopf und Unterlegscheibe der Ablage (mit Gewinde für die Mittelsäule des Statits)

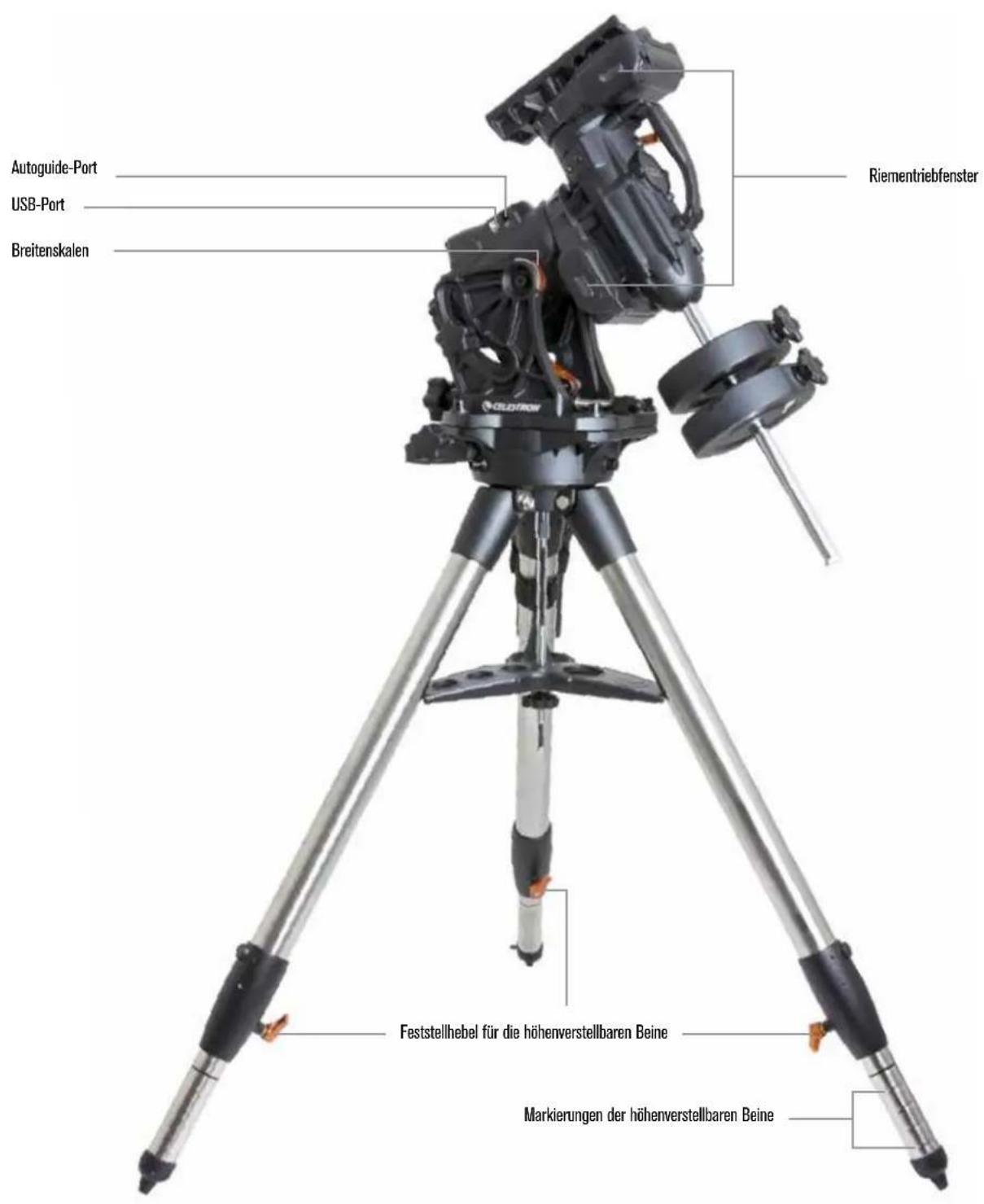

Übersicht

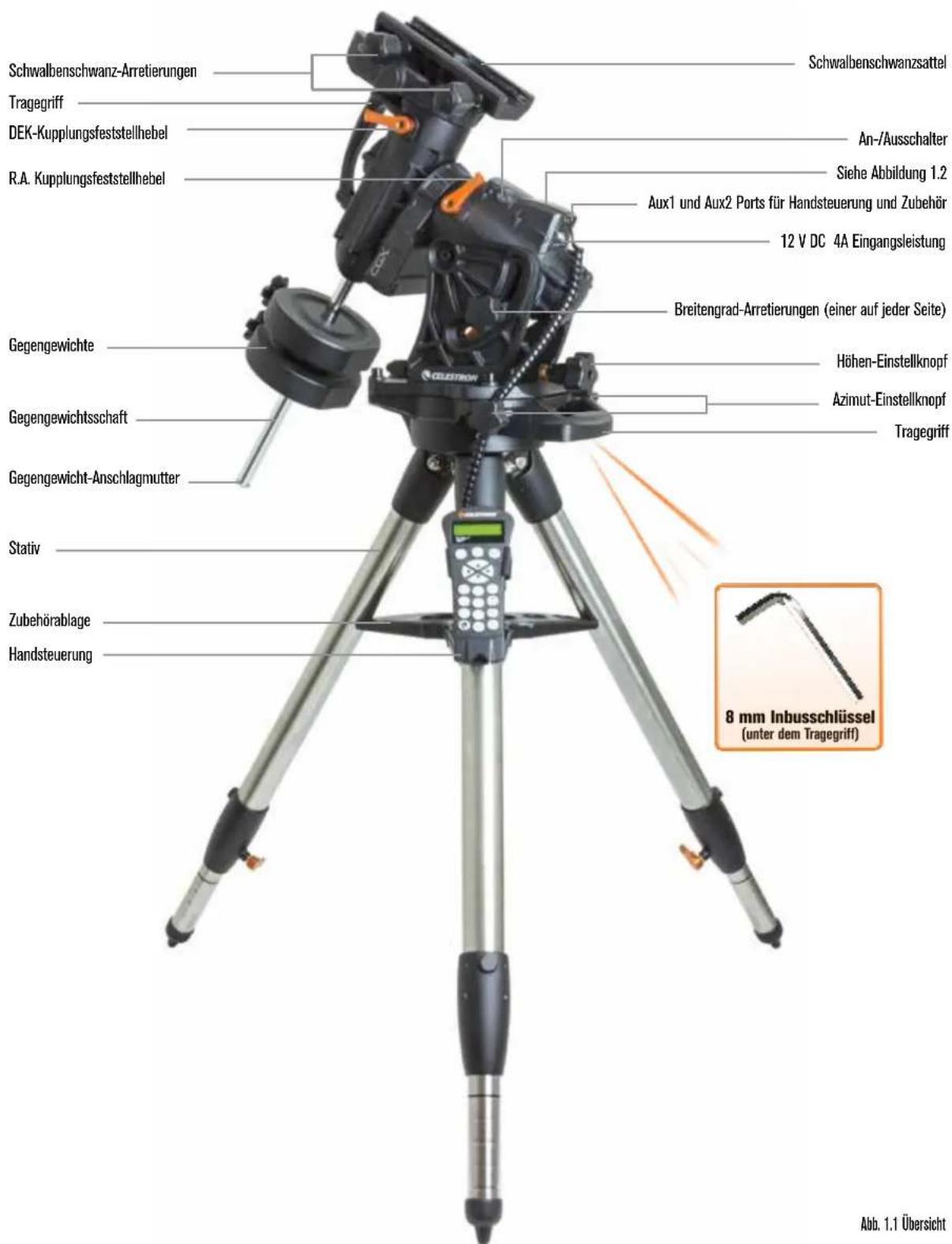

Abb. 1.1 Übersicht

Abb.1.2 Übersicht

Zusammenbau

Alles auspacken und unter Beachtung der nun folgenden Schritte montieren. Wenn Sie die CGX an sich erworben haben, enthalt das Stativ zwei Gegengewichte ja 5 kg. Wenn Sie die CGX mit einem großigen optischen Tubus erworben haben, können weitere Gewichte zum Ausbalancieren inbegriffen sein.

Hinweis: Der im Lieferumfang enthaltene 8-mmInbusschluss befindet sich unter dem hinteren Griff der Halterung, wie in Abbildung 1.1 gezeigt.

Das Stativ aufstellen

1. Stellen Sie das Stativ aufrecht hin und ziehen Sie die Stativbeine nach außen, bis alle Beine vollständig ausgezogen sind.
2. Nehmen Sie Mutter und Unterlegscheibe oben von der Mittelsäule ab (Abbildungen 2.1 & 2.2).
3. Schieben Sie die Zubehorablage über die Mittelsäule, sodass jeder Ablagearm ein Stativbein stützt.
4. Mutter und Unterlegscheibe wieder auf die Gewindesäule aufdrehen und anziehen. Die Zubehörablage damit sich nicht gegen das Stativ bewegen setzen (Abbildungen 2.1 & 2.2).
5. Stellen Sie die Stativhöhe ein, indem Sie die Feststellknöfte am Ende des�数 Stativbeins losdrehen. Passen Sie nun ggf. die Länge der Stativbeine an und drehen Sie die Feststellhebel nacheinander wieder fest. Die Markierungen an jedem Stativbein dienen der leichten Nivellierung.

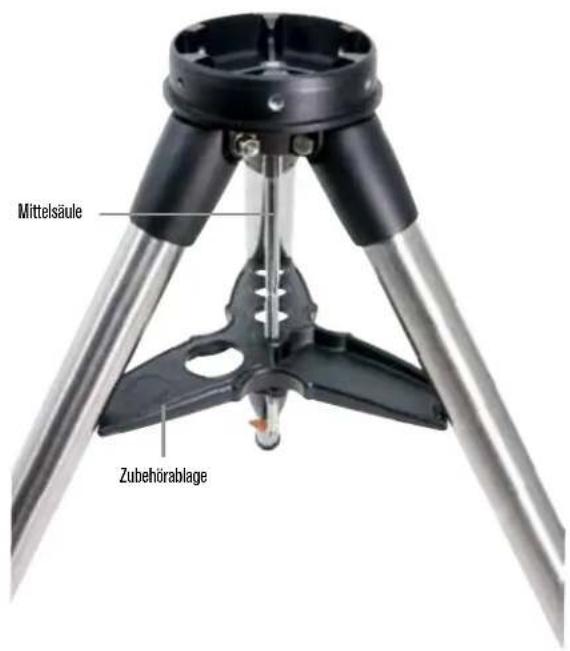

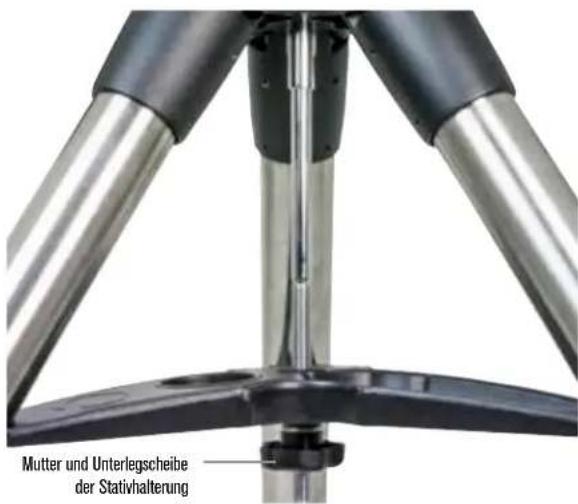

Abbildung 2.1 Stativaufbau

Abbildung 2.2 Stativaufbau

Die Montierung am Stativ befestigen

1. Platzieren Sie den Kopf so auf dem Stativ, dass er sichern auf er Gegenfläche sitzt.
2. Richten Sie die Montierung für eine optimale Stabilitätso aus, dass die Gegenwelle direkt über einem Stativbein liegen, wie in den Abbildungen 1.1 und 1.2 gezeigt. Beachten Sie, dass Sie die Montierung so aussrichten konnen, dass die Gegengewichte zwischen zwei der Stativbeine liegen, was in niedrigen Breiten nutzlich sein kann, damit die Gegengewichte mehr Freiraum zum Stativ aufweisen.
3. Mit dem mitgelieferten 8-mm-Inbusschlüssel (Abbildung 3) werden die drei Befestigungsschrauben an der Montierung befestigt.

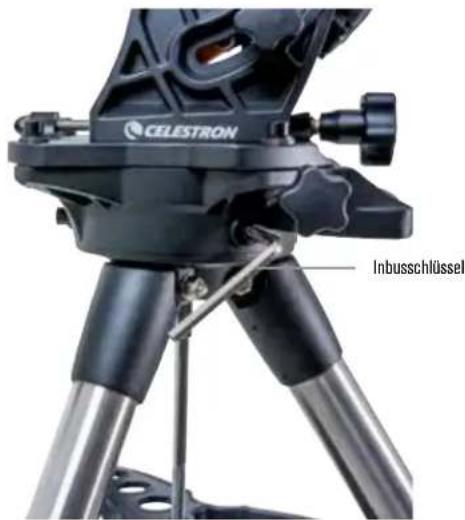

Abbildung 3 Die Montierung am Stativ befasstigen

Grobe Polausrichtung der Montierung

Richten Sie die Montierung grob nach Norden (in der sudlichen Hemisphere nach Sunden) aus und stellen Sie ihre geografischen Breite ein, bevor Sie Montierung und Stativ mit zusätzlichen Gewichen versehen. Lösen Sie die beiden Hohen-Arretierknöpfle, drehen Sie den Höheneinstellungsknopf (Abbildung 1.1), bis Sie ihre Breite auf den in der Breitenskala (Abbildung 1.2) angegebenen Wert eingestellt haben undziehen Sie die Arretierknöpfle wieder an.Die Skala ist nur für eine grobe Polausrichtung vorgesehen. Eine genauere polare Ausrichtung kann später mit Hilfe der computergestützten Hand fest vorgenommen werden.

DieGegengewichteanbringen

Entfernen Sie die Anschlagmutter am Ende der Gegengewichtsstange,bringen Sie die Gegengewichte an und drehren Sie die Anschlagmutter wieder auf. Halten Sie die Gegengewichtsstange nach unten gerichtet. (Abbildung 1,1).

Anbringen des Telescops an die Montierung

1. Stellen Sie sichere, dass die R.A.- und DEK-Kupplungshebel angezogen sind.
2. Losen Sie die Arretierknöpfes des Schwalbenschwanzsattels soweit, dass der Schwalbenschwanz auf den Sattel geschoben werden kann. Beachten Sie, dass der Pfeil in die gleiche Richtung wie der vordere Handgriff zeigen soll (Abbildung 4).
3. Schieben Sie die Schwalbenschwanzführung des Teles-kops auf den Schwalbenschwansattel der Montierung. Ziehen Sie das Teleskop mit Hilfe der beiden Verriege-lungsknöffe (Abbildung 5) in seiner Position fest.

Die CGX eignet sich für den Celestron CGE Schwalbenschwanz und den kleineren CG-5 Schwalbenschwanz sowie für den Losmandy D' und Vixen Schwalbenschwanz.

1 Testen Sie Ihr Losmandy-Schwalbenschwanzführung vor dem Befestigen Ihres Telescops an der Montierung auf einen festen Sitz. Die Grüßen und Schwalbenschwanzwinkel konnen von Hersteller zu Hersteller variieren.
2 Testen Sie ihre Vixen-Schwalbenschwanzführung vor dem Befestigen Ihres Telescopks an der Montierung auf einen festen Sitz. Einige Vixen-Schwalbenschwanzverbindungen sind nicht flach und haben entlang der Stange unterscheidliche Höhen. Je nach Länge der flüssen Anteile kann die Passform des Schwalbenschwanzsattels an der Montierung beeinträchtigt werden.

Abbildung 4 Die Montierung am Stativ befestigen

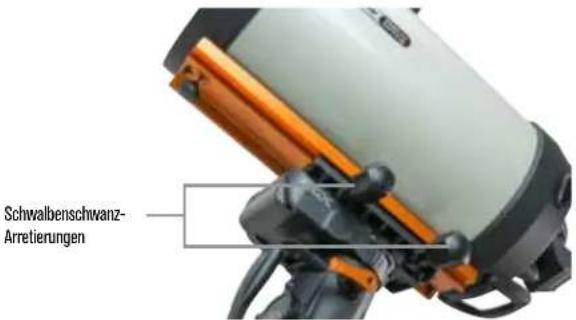

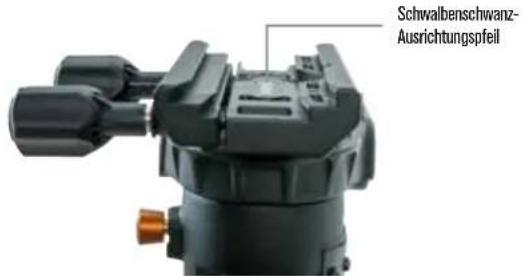

Abbildung 5 Teleskop-Schwalbenschwanz ausrichten und fixieren

Die Montierung ausbalancieren

Rektaszensionssachse: Vorsichtig den Kupplungshebel für R.A. entriegeln und den Schaff des Gegengewichts horizontal ausrichten. Prufen Sie ohne das Teeskop loszulassen, auf welche Seite sich das Gegengewicht neigt. Verschieben Sie die Gegengewichte ggf., sodass sich die R.A.-Achse bei entriegelter Kupplung nicht bewegt.

Deklinationsachse: Den Kupplungshebel für DEK bei horizontalem Gegengewichtsschaft vorsichtig entriegeln und beobachten, in welche Richtung sich der optische Tubus ausbalanciert. (Abbildung 6). Schieben Sie den optischen Tubus zum Ausbalancieren nach Bedarf nach vorne oder hinteren. Bei großen und schweren Teeskopen sollenn Sie das Teeskop in die Ausgangsposition bringe, bevor Sie die Arretierknöppe des Schwalbenschwanzsattels losen.

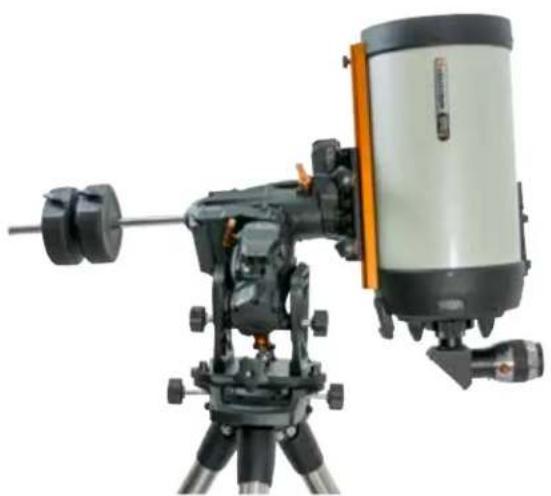

Abbildung 6 Ausbalancieren der Montierung

Anbringen der Handsteuerungshalterung

Wickeln Sie Klettverschluss und Holster um das Stativ und legen Sie die Handsteuerung in das Holster.

Handsteuerung anschlieBen

Schlieben Sie die mitgelieferte NexStar + Handsteuerung an einen der Aux-Anschlüsse an.

Warning: SchlieBen Sie die Handsteuerung nicht an den Autoguide-Port an. Handsteuerung und Montierung konnten dadurch Schadennehmen. In ahhlicher Weise sollenn Sie zur Vermeidung von Beschädigungen das Autoguider-Kabel nicht an den AUX-Anschluss anschlieBen.

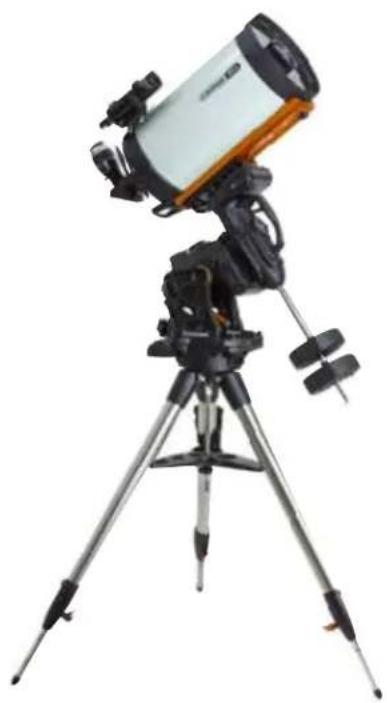

Ausgangsposition

Die Montierung befindet sich in der Ausgangsposition, wenn der Gegengewichtsschaft nach unter zeigt und das Telescop wie dargestellt entlang der polaren Achse der Montierung verlauft (Abbildung 7). Die internen Schalter der Montierung bringen diese beim Einsatzalten in die Ausgangsposition (mehr dazu in "Grundlegende Bedienung"). Eine manuelle Ausrichtung ist vor dem Einsatzen tatsächlich auch möglich. Dazu werden einfach die beiden Feststellhebel gelöst.

Abdillung 7 Teleskop in der Ausgangsposition

Grundlegende Bedienung

Ist ihre Montierung zusammengebaut und polar ausgerichtet, können Sie mit die Montierung einrichten:

Die Montierung stromversorgen

Die CGX-Montierung kann durch den mitgelieferten Autobatterieadapter an eine 12VDC Batteriequelle angeschlossen werden, die mindestens 4 Ampere Strom liefert. Alternativ konnen Sie einen optionalen Netzadapter mit 12 V DC und 4 Ampere Strom nutzen. AC-Netzadapter mit Gewinderohran-schlüssen werden von Celestron zur Verfung gestellt.

Ausgangsposition und Standortdaten

1. SchlieBen Sie die mitgelieferte NexStar + Handsteuerung an einen der Aux-Anschlüssen an. Die Anschluss erfolgt über Aux 1 oder Aux 2.
2. Schlieben Sie das Stromkabel an den Netzanschluss der Montierung an. Achten Sie darauf, das Netzkabel mit dem Gewinderohranschluss zu verbinden.
3. Den Netzschalter auf einschalten.
4. Zeigt die Handsteuerung "CGX Ready" an, zweimal auf ENTER drücken. Die Montierung fahr in die Ausgangsposition.

5. Städte-Datenbank oder benutzerdefinierter Standort wahlen.

6. Wahlen Sie in der Städte-Datenbank den Ihrm Standort am nachsten liegenden Ort.

7. Wenn sie benutzerdefinierten Standort auswahlen, müssen Sie Längengrad, Breitengrad und Zeitzone Ihres. Standorts eingeben.
8. Nach Eingabe des Standorts werden Datum und Uhrzeit eingegeben. Die CGX verfügbar über eine Echtzeituhr (RTC für Real-Time Clock), die Datum, Uhrzeit und Standortinformationen für die{nachste Verwendung ihrer Montierung speichert.

Ausrichtung

Voraussetzung: Die Montierung muss grob polar ausgerichtet sein, damit Datum, Uhrzeit und Standortinformationen korrekt eingegeben werden können, wie im vorgen Schritt beschrieben.

1. Wahlen Sie für eine optimale Ausrichtung zwei Sternen-ausrichtungen (Star Align) und drücken Sie auf ENTER.

Oder wahlen Sie aus Sonnensystem, Ein Stern, Letzte Ausrichtung oder Schnellausrichtung. Mit den Navigationstaten 6 und 9 auf der Tastatur konnen Sie durch jeder Listenauswahl in der Handsteuerung blättern.

1. Wahlen Sie den ersten Stern aus der Liste benannter Sterne. Blättern Sie mithilfe der Navigationstasten 6 (aufwärts) und 9 (abwärts) auf der Tastatur durch die benannten Sterne. Sie enthalten den hellsten und am leichtesten zu finden den Stern. Drücken Sie auf ENTER, wenn Sie einen geeigneten Stern ausgewählten haben. Wenn ihre Montierung zumindest groβ polar ausgerichtet ist, schwenkt sie in die ungebähre Position zu dieserem Stern.

Standardmäßig sind Sterne auf der Westseite des Meridians ausgewählt. Wenn Ihr Himmel im Westen bedeckt ist, können Sie Sterne auf der Ostseite des Meridians auswahlen. Drücken Sie auf der Tastatur auf die MENU-Taste.

1. Schwenken Sie das Teleskop mithilfe der Richtungstasten zum ausgewählten Stern, zentrierten Sie diesen in der Mitte des Sucherfernrohr und drucken Sie auf ENTER.
   Die Montierung passst die Motordrehzahl automatisch für die Feinabstimmung an.
2. Zentrieren Sie den Stern nun im Okular Ihres Telescops und drücken Sie auf ALIGNN.
3. Wahlen Sie einen zweiten Stern aus der Liste und wiederhohen Sie den Vorgang der Schritten 2-4. Wenn Sie dazu aufgefordert werden, einen Kalibrierungssterne hinzuzufugen, können Sie entweder auf ZURÜCK drücken, um die Ausrichtung abzuschreiben oder optimalerweise einen Kalibrierungssterne hinzufugen.

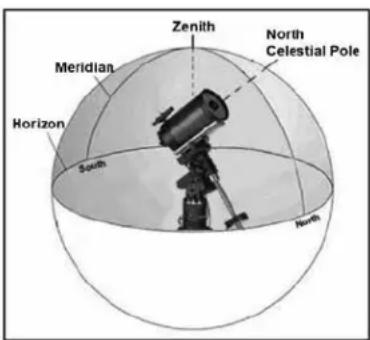

Fügen Sie für optimale Ergebnisse mindestens einen Kalibrierungsstern hinzu. Dadurch wird die Zeigegenauigkeit Ihr's Teleskops erhöht.

1. Wenn Sie dazu aufgefordert werden, einen "Kalibrierungsstern hinzuzufugen", können sie einen Stern aus der Listeauswahlen und auf ENTER drucken. Die Montierung schwenkt nun auf die andere Seite des Meridians, um einen Kalibrierungsstern hinzuzufugen.
2. Dieser Stern wird wie die ersten beiden Ausrichtungssterne zentriert und ausgerichtet: Zentrierten Sieihn im Sicher, drücken Sie auf ENTER, zentrierten Sie den Stern nun um Okular und drücken Sie auf ALIGN.
3. Wenn Sie dazu aufgefordert werden, einen weiteren Kalibrierungssterne hinzuzufügen, konnen Sie entweder auf ZURück drücken, um die Ausrichtung abzuschlieben.

Objekt auswahlen

Auswahlen können Sie aus der Objektdatenbank, die nach Sonnensystem, Sternen und extrasolaren Objekten kategoriert ist. Innerhalb dieser Menus (auf der Tastatur Nummern 1, 2 und 3 können Sie Objektnamen oder beliebte Katalognummer (wie M42 für Messier 42) auswahlen.

Mit den Navigationstasten 6 und 9 auf der Tastatur konnen Sie durch jeder Listenauswahl in der Handsteuerung blättern. ENTER drücken, um das ausgewählte Objekt in der Liste aufzurufen.

Beispiel für die Auswahr und das Schwenken zum extrasolaren Himmelsobjekt Messier M42.

• Drücken Sie auf DEEP SKY und dann auf ENTER
• Blättern Sie nach unter (Tastatur 9) zu Messier und drücken Sie ENTER
• Drucken Sie "0-4-2" auf der Tastatur und drucken Sie ENTER

Mit der Himmelstour (Tastatur 5) konnen Sie den Himmel erforschen, ohne eine Sternkarte zu konsultieren. Die Tour-Funktion generiert eine Liste der interessantesten Objekte, die zu Ihrer Zeit an ihrer Standort zu beobachten sind.

Polausrichtung der Montierung

Das computergesteuerte Go-To kann Objekte selbst dann orten, wenn die Montierung nicht perfect polar ausgerichtet ist. Allerdings ist die polare Ausrichtung notwendig, um die Beste Nachführrgenaugigkeit Ihr Montierung zu erreichen. Und sie ist die Grundlage der Astrofotografia. Eine polar ausgerichtete parallaktische Montierung führt in einer Bewegung über den Himmel nach, wobei das Object im Okular oder der Kamera zentriert bleibt.

Das Polarausrichtungssystem der CGX besteht aus einer Hohen- und einer Azimuthstellung (Abbildung 8).

Celestron bietet einen optionalen Polsucher an, der an die Montierung angebracht wird. Der optionale Polsucher passiert nicht die R.A.-Achse, da dieser Bereich der internen Verkabelung vorbehalten ist. Wenn Sie keinen optionalen Polsucher verwenden, konnen Sie die grobe polare Austrichtung erzielen, indem Sie durch den Sicher des Telescopbs blichen und Polaris im Okular zentrierten. Dies bringt Sie etwa drei Viertel eines Grade an den nordlichen Himmelspol heran (NCP für North Celestial Pole).

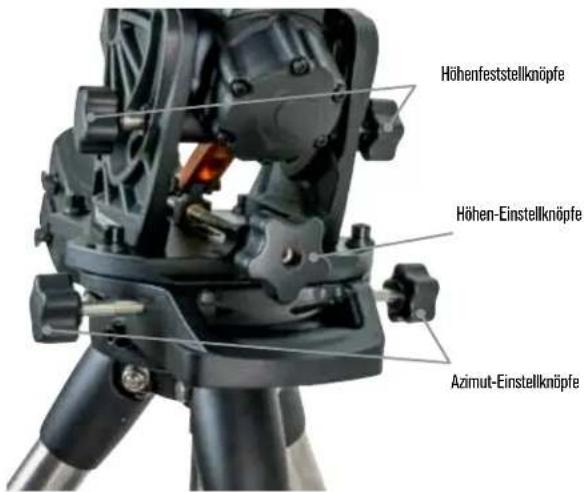

Abbildung 8 Polarausrichtungseinstellung

Präzise Polausrichtung

Die All-Star Polar Ausrichtung von Celestron ermöglicht es Ihnen, ihre Montierung prazise polar auszurichten, ohne Polaris oder einen Polsucher zu verwenden. Diese Softwareunterstützte Poljustierung ermöglicht Ihnen die Auswahl eines geeigneten Sterns.

Voraussetzung: Die CGX muss mit an zwei Sternen, einem Stern, oder der Ausrichtung am Sonnensystem (Solar System Align) ausgerichtet werden.

1. Wahlen Sie einen geeigneten hellen Stern aus der Datenbank der NexStar-Handsteuerung aus. Schwenken Sie das Teleskop auf den Stern.
2. Drücken Sie auf die ALIGN-N Taste. Wahlen Sie "Polausrichtung" und dann "Montierung ausrichten" aus der Liste aus.
3. Das Teleskop schwenkt nun erneut auf den Ausrichtungsstern und fordert Sie dazu auf, diesen im Okular zu zentrierten, damit der Stern "synchronisiert" werden kann.
4. Drücken Sie auf Ausrichten, um das Teleskop jetzt in die Position zu schwenken, in der sich der Stern befinden sollte, wenn die Polausrichtung exakt ausgeführrt wurde.
5. Nutzen Sie die Höhen- und Azimutjustierung der Montierung, um den Stern mittig im Okular zu platzieren. Verwenden Sie zum Zentrieren des Sterns jedoch nicht die Richtungstasten auf der Handsteuerung.
6. Drücken Sie auf ENTER. Die polare Ausrichtung ist abgeschlossen.

Bewegungsbereich der Montierung

Softwarebereich

Die CGX verfügbar über eine Software mit Grenzsenoren, die erkennen, wenn sich die Montierung ihren mechanischen Grenzen annahert. Sobald die Montierung den Schalter erreicht, bremst der Motor bis zum Stillstand ab und es wird ein "Endschafter"-Warnhinweis angezeigt. Die Montierung schwenkt nicht weiter in die Richtung des Endschafter, bis Sie die Richtung umkehren.

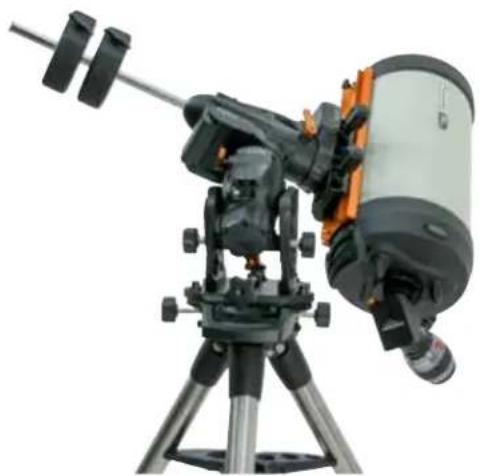

Mechanischer Bereich

Die CGX verwendet eine interne Verkabelung. Damit ist die Montierung für die Bewegung innerhalb eines bestimmten Bereichs ausgelegt. Beide Achsen werden durch einen harten Anschlag begrenzt. Dieder begrenzte Bereich kann auch ungewolte Interferenzen zwischen ihrem Telescop und der Halterung oder dem Stativ verhindern. Falls die Montierung aus irgendem Grund den Software-Endschalter überschreitet (oder falls die Kupplung entriegelt ist und die Montierung manuell bewegt wird), stoppt die Montierung am harten Anschlag. Die RA-Schwenkgrenze (Abbildung 9.1) ermöglicht das Nachführren von 20^ über den Meridian hin aus. Wenn Sie die nachführunge Montierung unbeaufsichtigt lessen, stoppt sie automatisch, bevor der mechanische harte Anschlag erreicht ist. Die DEK-Schwenkgrenze (Abbildung 9.2) weist genügend Spielerum auf, um auf jeder Teil des Himmels zu schwenken.

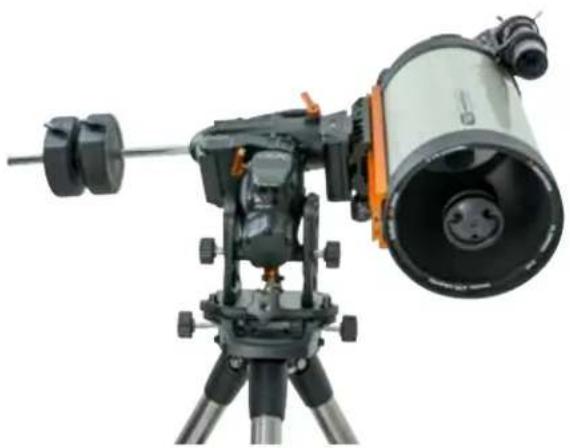

Abbildung 9.1 Eine Seite der mechanischen RA-Grenze

Abbildung 9.2 Eine Seite der mechanischen DEK-Grenze

Die Montierung auf sehr hohe bzw. niedrige Breitengrade einstellen

Der EQ-Kopf kann in drei verschiedene Positionen am Stativ positioniert werden. Diese drei Positionen können auch für eine optimierte Balance über dem Stativ genutzt werden. Die Montierung wird in der Mittelposition geleifert, was sich für Breitengrade zwischen 20 und 55^ eignet. Wenn Sie die Montierung für Breitengrade unter 20^ verwenden möchten, müssen Sie die Montierung nach vorne schieben. Wenn Sie Breitengrade über 55^ anvisieren möchten, muss die Montierung nach halten geschoben werden.

1. Entfernen Sie den Kopf vom Stativ, indem sie die drei Inbusschrauben entfernen.
2. Entfernen Sie vorsichtig die 8 Innensechskantschrauben unter dem Kopf. Sobald sie entfernt sind, sichert nur noch der Höhenanpassungsmechanismus die Bodenplatte des EQ-Kopfs.
3. Drehen Sie den Höhen-Einstellknopf, bis die Gewindebohrungen auf der Unterseite der Montierung mit denLochern auf der Bodenplatte eine Linie bilden. Verschieben Sie die Platte nach vorn (in Richtung des Gegengewichtschafts), wenn Sie sie für niedrigere Breiten verwenden möchten. Verschieben Sie die Platte nach hinten (in Richtung des Höhen-Einstellknopfs), wenn Sie sie für höhere Breiten verwenden möchten (Abbildung 10).

USB-Port

Der USB-Port der CGX kann nur als Verbindung zu ihren PC verwendet werden:

1. Mit der speziellen Teleskop-Steuerungssoftware verwenden.
2. Firmware-Upgrade der Motorsteuerung in der Montierung

Einfach ein Standard-USB-A-Typ-Kabel an den USB-Port der Montierung und an ihren PC anschließen. Die Montierung solte automatisch installiert werden.

Der USB-Port an der Montierung kann nicht mit ASCOM oder einer Teleskop-Steuergungssoftware eines Drittanibetters verwendet werden. Um die Montierung über ASCOM zu steuern, müssen Sie ihren PC an den MiniUSB-Port der NexStar+ Handsteuerung anschließen.

Aux-Ports

Aux 1 und Aux 2 können für die NexStar+ Handsteuerung sowie für optionales Zubehör, wie StarSense AutoAlign und SkyPortal WiFi-Modul verwendet werden.

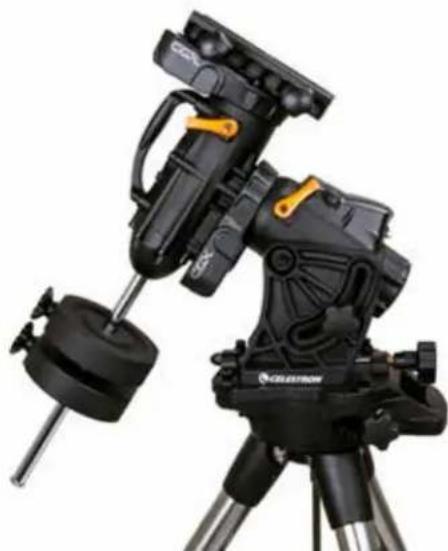

Autoguide-Port

Der Autoguide-Port soit nur für die Nachführungsrelais der Kamera verwendet werden.

VORSICHT: SchlieBen Sie niemals die NexStar + Handsteuerung oder andere Zubehör an den Autoguider-Port an. Dies konnte zu Schäden führen.

MITTELPOSITION

RÜCKWÄRTSPOSITION

VORWÄRTSPOSITION

Abbildung 10 Ändern der Montierungssposition auf dem Stativkopf

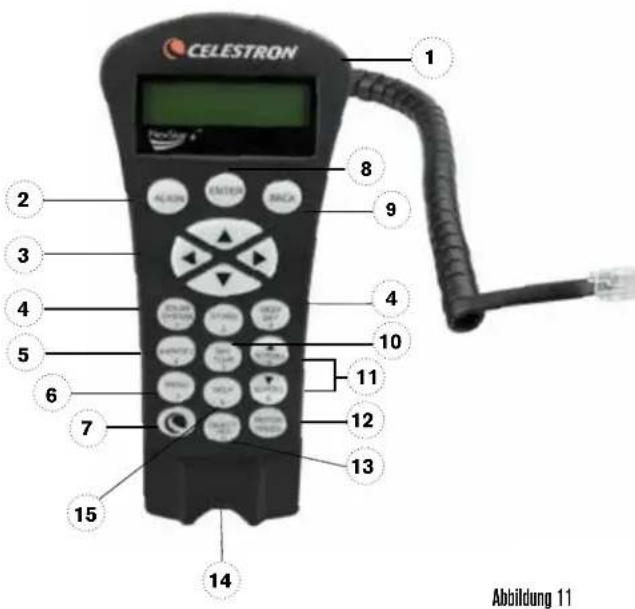

NexStar+ Handsteuerung

1. LCD-Anzeigefenster (Flüssigkristallanzeige): Eine rote Hintergrundbeleuchtung zum bequemen Betrachten der Teleskopinformationen und zum Scrollen von Text bei Nacht. Entfermen Sie vor Gebrauch den Schutzfilm auf dem Bildschirm.
2. Ausrichtung (Align): Startet die voreingestellte Ausrichtungsprozedur. Dient außer dem zur Auswahl eines Stems oder anderen Objeks als Referenzpunkt für die Ausrichtung.
3. Richtungstasten: Ermöglicht die vollständige Kontrolle des Telescops in jeder Richtung. Verwenden Sie die Richtungstasten zur Zentrierung von Objekten im Okular oder um das Telescop manuell zu schwenken.
4. Katalogtasten: Ermoglicht direkten Zugang zu den Hauptkatalogen in der Datenbank mit Tausenden von Objekten.

Ihr Telescop enthalt die folgenden Kataloge in seiner Datenbank:

• Sonnensystem- Alle 7 Planeten unseres Sonnensystems, sowie Mond, Sonne und Pluto.
• Sterne-benutzerdefinierte Listen der hellsten Sterne, Doppelsterne, variablen Sterne und Asterismen.

• Deep Sky: benutzerdefinierte Listen der sonstigen Galaxien, Nebel und Cluster, sowie die kompletten Messier- und NGC-Objekte.

• Identifizieren: Durchsucht die Datenbank Ihres Telescops und zeit die Namen und die Offset-Entfernungen zu den nachstgelegenen passenden Objekten an.

• Menu: Zeigt Einstellungen und Funktionen an, wie Nachführungsrate, benutzerdefinierte Objekte und anderes.
• Option (Celestron-Logo): Funktioniertähnlich wie die SHIFT-Taste bei einer Tastatur und kann in der Kombination mit weiteren Tasten verwendet werden, um auf erweiterte Eigenschaften und Funktionenzuzugreifen.
• Enter: Drücken der EINGABE-Taste erhögt die Auswahl einer beliebigen Funktion des Telescops, akzeptiert eingebene Parameter und schwenkt das Telescop auf angezeigte Objekte.
• Zurück: Durch Drücken auf ZURÜCK verlassen Sie das aktuelle Menu, und die vorige Ebene des Menüpfads wird angezeigt. Wiederholtes Drücken der ZURÜCK-Taste lasst Sie zum Hauptmenu zurückkehren oder loscht versehentlich eingebene Daten.
• Himmelstour: Aktiviert den Tour-Modus, der die interessantesten Objekte am Himmel finden und automatisch das Teleskop auf diese austrichtet.
• Scrolltasten: These Tasten dieren zum Aufwarts- und Abwartsscrollen in den Menülisten. Ein Doppelpfelpsymbol auf der rechten Seite des LCD zeigt an, dass die Scrolltasten verwendet werden konnen, um zusätzliche Informationen anzugeigen. These Tasten haben eine abgeschragte Form, damit sie auch ohne Hinsehen weniger bedient werden konnen.

Abbildung 11,2

1. Motordrehzahl: Ähnlich wie die RATE-Taste der originalen Handsteuerungändert diese Taste die Motorgeschwindigkeit, wenn die Richtungstasten gedrück werden.
2. Objektinformation: Zeigt Koordinaten und andere wissenschaftliche Informationen von Objekten, die aus der Datenbank ausgewählten wurden.
3. Mini-USB-Port (Kabel nicht enthalten): Das Teleskop kann über den Anschluss an einen PC mit Desktop gesteuert werden und Firmware-Updates können ausgeführten werden.
4. Hilfemenü: In zukünftigen Firmware-Updates wird diese Taste Hinweise zur Problembehandlung geben. Zurzeit dient diese Taste als Kurzwahltaste zum bequemen Aufrufen des Messierkatalogs.

Auswahl eines Objekt

Nun da das Teleskop richtig ausgerichtet ist, können Sie ein Objekt aus einem der Kataloge in der NexStar+ Datenbank der Handsteuerung auswahlen. Die Handsteuerung verfügbar über eine Taste, die jeder Objekt-Kategorie in der Datenbank zugewiesen wurde: Objekte im Sonnensystem, Sterne und Deep-Sky- (extrasolare) Objekte.

• Sonnensystem - Der Sonnensystem-Katalog zeigt alle Planeten (und den Mond) in unserem Sonnensystem an, die derzeit am Himmel sightbar sind. Um zu erfolgenden, dass die Sonne als Option in der Datenbank angezeigt wird, siehe die Option „Allow Sun" (Sonne zulassen) im Abschnitt Datenbank-Setup in der Bedienungsanleitung.
• Sterne - Der Sternenkatalog zeigt eine benutzerdefinierte Liste der hellsten Sterne, Doppel- (binäre) Sterne, variablen Sterne, Konstellationen und ausgewählten Asterismen an.
• Deep-Sky (extrasolarer Himmel) - benutzerdefinierte Listen der schonsten Galaxien, Nebel und Cluster sowie die kompletten Messier- und NGC-Objekte. Es gibt auch eine alphabetische Liste aller Deep-Sky-Objekte in der Reihenfolge ihrer allgemeinen Namen.

Mit den SCROLL-Tasten konnen Sie durch die Kataloge scrollen, um das gewünschte Objekt zu finden. Beim Scollen durch eine lange Seite von Objekten konnen Sie durch Gedrückthalten von AUFWÄRTS und ABWÄRTS mit hoher Geschwindigkeit durch den Katalog scrollen.

Schwenken zu einem Objekt

Nachdem das gewünschte Objekt auf dem Display der Handsteuerung angezeigt wird, haben Sie zwei Möglichkeit:

• Drücken Sie die Taste OBJECT INFO. Diese zeigt nutzliche Informationen über das ausgewählte Objekt wie die Sterngroße, die Konstellation und zusätzliche Informationen über die beliebtesten Objekte, an.

• Verwenden Sie die Pfeiltasten AUFWÄRTS/ ABWÄRTS, um durch die angezeigten Objektinformationen zu scrollen.

• Das Drücken der ZURÜCK-Taste lasst Sie zur Objekt-Datenbank zurückkehren.

• Drücken der EINGABE-Taste Damit schwenkt das Teleskop automatisch zu den Koordinaten des Objeks, das auf der Handsteuerung angezeigt wird. Wahrend das Teleskop zum Objekt schwenkt, kann der Benutzer immer noch auf weitere der Handsteuerungsfunktionen zugreifen (wie z. B. Anzeige von Informationen über das Objekt).

HINWEIS: Die Messier- und NGC-Katalogge verlangen vom Anwender die Eingabe einer numerischen Bezeichnung. Wenn Sie die entsprechende Katalog-Taste und den Messier, NGC- oder SAO-Katalog gewählt haben, zeigt ein blinkender Mauszeiger an, dass Sie jetzt im numerischen Eingabe-Modus sind.

Geben Sie die Katalognummer des Objeks ein, das Sie anzeigen möchten. Drücken der EINGABE-Taste schwenkt das Telescop auf das Objekt oder halten der OPTION-Taste (das Celestron Logo) und drucken der OBJekt INFO-Taste zeigt Informationen über das ausgewählte Objekt an.

VORSICHT: Niemals das Teleskop schwenken, wenn jemand in das Okular schaut. Das Teleskop kann sich mit schellen Schwenkbewegungen bewegen und das Auge des Beobachers verletzen.

Motordrehzahltaste

Die MOTORGESCHWINDIGKEIT-Taste erhögt es,ähnlich wie die Rate-Taste der originalen NexStar Handsteuerung, die Schwenkgeschwindigkeitsofar von der Hochgeschwindigkeits-Schwenkrate auf eine Rate fur prazise Nachführung oder eine beliebige Rate dazwischen zu ändern. Jede Rate entspricht einer Zahl auf der Tastatur der Handsteuerung. Die Zahl 9 ist die schnellste Rate (ca. 3,5^ pro Sekunde, je nach Montierung). Sie wird zum Schwenken zwischen Objekten und zur Lokalisierung von Ausrichtungs-Sternen verwendet. Die Zahl 1 auf der Handsteuerung ist die langsamste Rate (halb-siderisch) und kann zur prazisen Zentrierung von Objekten im Okular verwendet werden.

Änderung der Geschwindigkeitsrate der Motoren:

• Drücken Sie auf die MOTORDREHZAHL-Taste auf der Handsteuerung. Das LCD zeigt die aktuelle Motordrehzahl an.
• Drücken Sie die Nummer auf der Handsteuerung, die der gewündsten Drehzahl entspricht.

Die Handsteuerung besitz eine „Doppeltasten"-Funktion auf, die Ohnen eine sofortige Beschleunigung der Motoren erhögt, ohne dass eine Geschwindigkeitsrate gewählt werden muss. Zur Verwendung dieser Funktion drücken Sie einfach die Pfeiltaste, die derichtigung entspricht, in die Sie das Teleskop bewegen möchen. Halten Sie diese Taste gedrück und drücken Sie die Taste für die entgegen-gesetzte Richtung. Damit wird die Geschwindigkeit auf die maximale Schwenkrate erhöht.

Bei Verwendung der AUFWÄRTS- und ABWÄRTS-Richtungstanten der Handsteuerung bewegen die langsameren Schwenkraten (6 und darüber) die Motoren in die entgegengesetzte Richtung der Schnellenen Schwenkraten (7 - 9). Das erfolgt, damit sich ein Objekt bei Betrachtung im Okular in die entsprechende Richtung bewegt (d. h. ein Drücken der Aufwärts-Pfeiltaste bewegt den Stern im Sichtfeld des Okulars nach oben). Wenn jedoch eine der langsameren Schwenkraten (Rate 6 und darüber) verwendet wird, um ein Objekt im StarPointer zu zentrierten, müssen Sie möglicherweise die entgegengesetzte Richtungstaste drucken, um das Teeskop in die richtige Richtung zu bewegen.

Das Handsteuerungsmenu

Das Menu „Handsteuerung“ erhögtlich ihren die Anpassung bestimmer Funktionen der NexStar++Handsteuerung. Um diese Menu aufzurufen, drücken Sie die MENU-Taste (Nr. 7 auf der Tastatur), verwenden zur Auswahl der „Handsteuerung“ die Scroll-Tastes und drücken auf ENTER. Verwendten Sie die Scroll-Tastes, um eine der folgenden Optionen auszuwahlen:

• Beleuchtungssteuerung: Die Helligkeit der Zahlentastatur und des LCDs wird unabhängig voneinander geregelt.
• Scroll-MENU: Hiermit wird die Geschwindigkeit, mit der Worte über das LCD laufen, angepasst.
• Fettdruckändern: Hiermit wird das Schriftformat der LCD-Anzeige von normal nach fett geändert.
• Kontrasteinstellen: Über die Scroll-Tasten wird der LCD-Kontrast angepasst.
• Sprache einstellen: Hiermit wird die auf dem LCD angezeigte Sprache geändert.

HINWEIS: Die Funktion Sprache einstellen kann auch erschieren, wenn Sie ihre neue Handsteuerung das erste Mal verwenden. Sie können sie auch zu jeder Zeit aufrufen, indem Sie die Options-Taste (das Celestron-Logo) für 10 Sekunden drücken, während das Teleskop eingeschaltet wird.

Die Ausrichtung vornehmen

Damit das Teleskop prazise auf Objekte im Himmel zeigen kann, muss es zuerst auf bekannte Positionen (Sterne) am Himmel ausgerichtet werden. Mit diesen Daten kann das Teleskop ein Modell des Himmels erstellen, das dann zur Lokalisierung von Objekten mit bekannten Koordinaten verwendet wird. Es gibt weitere Moglichkeiten, Ihr Teleskop am Himmel auszurichten; diese hangen davon ab, welche Daten der Benutzer bereitstellen kann:

Die Zweisternausrichtung verwendet die gesamteneingegebenen Zeit-/Standortdaten und ermöglich demBenutzer, zu entscheiden, auf welche beiden Ausrichtungssterne das Teleskop automatisch schwenken soll.
DieEinsternausrichtung verwendet die gleichen Zeit-/ Standortdaten, nutzt jeder noch nur einen Stern zur Ausrichtung.
- Die Sonnensystemausrichtung zeigt eine Liste sightbarer Tagesobjecte an (Planeten sowie den Mond), die für die Ausrichtung des Telescops zur Verfügung stehen.
- Die Schnell-Ausrichtung fordert Sie zur Eingabe derselben Daten auf, die auch für die Zweisternausrichtung nötig waren. Das Teleskop überspringt jedoch das Schwenken auf den Ausrichtungsstern zur Zentrierung und Ausrichtung und modelliert den Stern einfach aufgrund der vorhanden Daten.
- Bei der Letzten Ausrichtung wird ihre zuletzt gespeicherte Sternausrichtung und Schwenkposition wiederhergestellt. Die Letzte Ausrichtung bietet auch einen gute Schutz, falls das Teeskop von der Stromversorgung abgeschritten wird.

Zweisternausrichtung

Die Zweisternausrichtung ermöglich es dem Benutzer, zwei Sterne für die Teeskopausrichtung auszuwahlen. Um Ihr

Teleskop unter Verwendung der Zweisternausrichtungsmethode ausrichten:

1. Wahlen Sie die Zweisternausrichtung aus den vorhanden Wahlmöglichkeiten aus. Basierend auf den eingegebenen Datum- und Uhrzeitangaben, wählte die Handsteuerung automatisch einen hellen Stern über dem Horizont aus und zeigt diesen an.
2. Drücken Sie auf ENTER, um diesen Stern als erster Ausrichtungsstern auszuwahlen.
3. Falls der ausgewählte Stern aus irgendwelchen Gründen nicht sightbar ist (eventuell weil er sich hinter einem Baum oder Gebäude befindet), auf die ZURück-Taste drücken, damit die Handsteuerung automatisch den nachsten hellen Stern ausgehält.

4. Oder Sie benutzen die Aufwärts-/Abwärts-Tasten, um die gesamte Beste benannte Sterne zu durchsuchen und einen der über zweitausend Ausrichtungssterne auszuwahlen.

5. Sobald das Teleskop die Schwenkbewegung zum ersten Ausrichtungsstern beendet hat, werden Sie aufgefordert, den ausgewählten Stern mithilfe der Pfeiltasten auf das Fadenkreuz in der Mitte des Suchers auszurichten. Wenn dieser im Sicherer zentriert ist, konnen Sie auf ENTER drücken. Nun hilf Ich den die Anzeige darauf, den Stern im Sichtfeld des Okulars zu zentrieren. Wenn der Stern eingegeben ist, auf AUSRICHTEM drucken, um diesen Stern als ersten Ausrichtungsstern zu übernehmen.

6. Nachdem der ersten Ausrichtungsstern eingebehen ist, wählt die Handsteuerung automatisch einen zweiten Ausrichtungsstern aus, und die Ausrichtung muss für diesen Stern wiederholt werden. Wenn das Teleskop auf beiden Sterne ausgerichtet ist, können Sie weitere Kalibrierungs-sterne eingeben. Kalibrierungssterne werden verwendet, um die Zeigegenauigkeit Ihres Teleskops zu verbessern, indem subtile opto-mechanische Fehlausrichtungen zwischen den Teleskopoptik und der Montierung kompen-siert werden. Daher ist es empfehlenswert, mindestens einen zusätzlichen Kalibrierungsstern eingeben, um die Zeigegenauigkeit der Montierung zu erhöhen.
7. Drücken Sie auf ENTER, um einen Kalibrierungsstern einzugeben. Wahlen Sie einen Stern genauso wie bei den ersten beiden Ausrichtungssternen aus und drücken Sie auf ENTER. Sie werden feststellen, dass sich alle angezeigten Kalibrierungssternen auf der Himmelsseite (Meridian) befinden, die den ursprünglichen Ausrichtungssternen gegenüberliegt. Dies ist für eine exakte Kalibrierung der Montierung entscheidend. Schließlich konnen Sie weitere Kalibrierungssternen hinzufugen oder auf ZURUCK drucken, um die Ausrichtung abzuschreiben.

Anmerkung: Ost-/West-Filter - um die bestmögliche Zeigegenauigkeit zu gewährleisten, werden die anfänglichen Ausrichtungssterne von ihrer computergesteuerte Montierung automatisch gefiltert und ausgewähl, sodass sich die beiden ersten Ausrichtungssterne auf der einen Seite des Meridians befinden und alle Kalibrierungssterne auf der entgegengesetzten Seite des Meridians, wie dies durch das „W" bzw. "O" in der oberen rechten Ecke des LCDs angezeigt wird. Der Ost-/West-Filter kann geändert werden, indem zu einer beliebigen Zeit während der Ausrichtung einfach die MEN'Taste gedrückt wird.

Tipps zum Hinzufügen von Kalibrierungssternen:

• Obwohl es für gelegentliche Beobachtungen nicht nötig ist, Kalibrierungssterne hinzuzufügen, ist es davon empfehlenswert, drei Kalibrierungssterne für eine optimale Zeigegenauigkeit einzugeben.
• Wenn Sie Kalibrierungssterne auswahlen, die nahe des Himmelsäquators liegen, erreichen Sie bessere Ergebnisse als mit Sternen nahe des Himmelspols.
• Obwohl es nicht nötig ist, Kalibrierungssterne zu verwenden, wenn die Teleskopmontierung seit der ursprünglichen Ausrichtung/Kalibrierung nicht bewegt wurde, kõnte es noch nötig sein, das Teleskop erneut zu kalibrierten, falls der Teleskeptubus aus irgendeinem Grund bewegt wurde.

Anmerkung: Meridian - Der Meridian ist eine imaginäre Linie im Himmel, die am nördlichen Himmelspol beginnnt, am südlichen Himmelspol endet und durch den Zenit verlauf. Wenn man sich nach Süssen ausrichtet, beginnnt der Meridian am südlichen Horizont und verlauf direct über dem Kopf am Himmel zum nördlichen Himmelspol.

Schnell-Ausrichtung

Die Schnell-Ausrichtung nutzt alle Datum- und Uhrzeitangaben, die zu Beginn der Ausrichtung des Telescops eingegeben wurden. Das Telescop überspringt jedoch das Schwenken auf den Ausrichtungsstern zur Zentriierung und Ausrichtung und modelliert den Stern einfach aufgrund der vorhandenen Daten. Auf diese Weise konnen Sie grob zu den Koordinaten heller Objekte, wie dem Mond und zu Planeten, schwenken, und das Telescop erhält die benotigten Daten für die Objektnahfhrung für jeder Himmelsabschnitt (in Abhängigkeit zur Genaigung der Polausrichtung). Die Schnell-Ausrichtung eignet sich nicht zum exakten Lokalisieren kleiner oder lichtarmer Deep-Sky-Objekte oder zum akkuraten Nachführren von Objekten in der Astrofotografia.

Zum Verwenden der Schnellausrichtung einfach die Schnellausrichtung aus den Ausrichtungsoptionen auswahlen und auf ENTER drücken. Das Telescop verwendet automatisch die eingegeben Werte zu Datum/Uhrzeit, um sich selbst am Himmel auszurichten und zeigt „Ausrichtung erfolgreich" an.

Anmerkung: Wenn eine Schnell-Ausrichtung vorgenommen wurde, können Sie die Neuausrichtungsfunktion nutzen (siehe unter), um die Zeigegenauigkeit Ihr's Telescops zu erhöhen.

Letzte Ausrichtung

Bei der Letzten Ausrichtung werden automatisch die zuletzt gespeicherten Indexstandorte aufgerufen, um mit der Ausrichtung fortzufahren, die beim letzten Ausschalten des Telescops gespeichert wurde.

These Funktion ist nutzlich, falls Ihr Teeskop einmal versehentlich von der Stromversorgung abgeschritten oder ausgeschelt wird.

Neuausrichtung

Die Montierung verfügt über die Neuausrichtungsfunktion, mit der jeder ursprüngliche Ausrichtungsstern durch einen neuen Stern oder ein anderes Himmelsobjekt ersetzt werden kann. Dies kann unter mehreren Umständen nutzlich sein:

• Wenn Sie über mehrere Stunden hinweg beobachten, können Ohnen aufallen, dass ihre beiden ursprünglichen Ausrichtungssterne betrachtlich Richtung Westen abgedriftet sind. (Bedenken Sie, dass Sterne 15^ pro Stunde wandern). Eine Ausrichtung anhand eines neuen Sterns in einem östlichen Himmelsteil wird ihre Zeigegenaugkeit erhöhen, insbesondere für Objekte in thisem Himmelssektor.
• Wenn Sie Ihr Telesckop mithilfe der Schnellausrichtung ausgerichtet haben, können Sie die Neuausrichtung nutzen, um es auf tatsächliche Himmelsobjekte auszurichten. Dadurch wird die Zeigegenauigkeit Ihrches Telescops erhöht, ohne dass zusätzliche Daten eingegeben werden müssen.
• Wenn Sie die computerunterstützte Ausrichtung genutzt haben und die Montierung manuell bewegt wurde, konnte es notig sein, die Montierung fur eine erhöhte Zeigegenaunigkeit neu auszurichten.

Einen bestehenden Ausrichtungsstern durch einen neuen Ausrichtungsstern ersetzen:

1. Wahlen Sie den gewünschten Stern (oder das gewünschte Objekt) aus der Datenbank aus und schwenken Sie darauf zu.
2. Zentrieren Sie das Objekt sorgfältig im Okular.
3. Drücken Sie nach dem Zentrieren die ZURück-Taste, bis Sie im Hauptmenu angelangt sind.
4. Drücken Sie auf die AUSRICHTEN-Taste, sobald „CGX bereit" auf der Handsteuerung angezeigt wird, um Ausrichtungssterne aus der Liste der Optionen auszuwahlen.
5. Geben Sie nun einen Ausrichtungsstern zum Ersatz in die Anzeige ein. Benutzen Sie die AUFWÄRTS- und ABWÄRTS-Tasten, um den für den Austausch vorgesehenen Ausrichtungsstern auszuwahlen. Es ist gewöhnlich am besten, den Stern auszuwahlen, der sich dem neuen Objekt am nachsten befindet. Dadurch werden Ausrichtungssterner im Himmel ausgeschlossen.
6. Drücken Sie zum Übernehmen der Änderungen auf ALIGN (Ausbachten).

Objektkatalog

Auswahle eines Objekt

Nun da das Teleskop richtig ausgerichtet ist, können Sie ein Objekt aus einem der Kataloge in der NexStar+ Datenbank der Handsteuerung auswahlen. Die Handsteuerung verfügt über eine Taste, die jeder Objekt-Kategorie in der Datenbank zugewiesen wurde: Objekte im Sonnensystem, Sterne und Deep-Sky- (extrasolare) Objekte.

• Sonnensystem - Der Sonnensystem-Katalog zeigt alle Planeten (sowie den Mond) in unserem Sonnensystem an, die derzeit am Himmel sightbar sind. Damit die Sonne als ein zur Auswahl stehendes Objekt in der Datenbank angezeigt wird, siehe die Option Sonnenmenü im Menu Teleskop-Setup.
• Sterne - Der Sternenkatalog gezigt eine benutzerdefinierte List der hellsten Sterne, Doppel- (binare) Sterne, variablen Sterne, Konstellationen und ausgewählten Asterismen an.
• Deep-Sky (extrasolarer Himmel) - benutzerdefinierte Listen der einzelnen Galaxien, Nebel und Cluster sowie die kompletten Messier- und NGC-Objekte. Es gibt auch eine alphabetischeliste aller Deep-Sky-Objekte in der Reihenfolge ihrer allgemeinen Namen.

Mithilfe der Scrolltasten konnen Sie durch die Kataloge blättern, um das gewünschte Objekt zu finden. Beim Scrollen durch eine large Seite von Objekten konnen Sie durch Gedrückthalten der AUFWÄRTS- und ABWÄRTS-Tasten mit hoher Geschwindigkeit durch den Katalog blättern.

Schwenken zu einem Objekt

Nachdem das gewünschte Objet auf dem Display der Handsteuerung angezeigt wird, haben Sie zwei Möglichkeiten:

• Drücken Sie die Taste OBJECT INFO. Diese zeigt nutzliche Informationen über das ausgewählte Objekt wie die Sterngroße, die Konstellation und zusätzliche Informationen über die beliebtesten Objekte, an.

• Verwenden Sie die Pfeiltasten AUFWÄRTS/AB-WÄRTS, um durch die angezeigten Objekt-Informationen zu scrollen.

• Das Drücken der ZURÜCK-Taste lasst Sie zur Objekt-Datenbank zurückkehren.

• Drucken der EINGABE-Taste Damit schwenkt das Teleskop automatisch zu den Koordinaten des Objeks, das auf der Handsteuerung angezeigt wird. Wahrend das Teleskop zum Objekt schwenkt, kann der Benutzer immer noch auf weitere der Handsteuerungsfunktionen zugreifen (wie z. B. Anzeige von Informationen über das Objekt).

HINWEIS: Die Messier- und NGC-Katalogge verlangen vom Anwender die Eingabe einer numerischen Bezeichnung. Wenn Sie die entsprechende Katalog-Taste und den Messier-, NGC- oder SAO-Katalog gewählt haben, zeigt ein blinkkender Mauszeiger an, dass Sie jetzt im numerischen Eingabe-Modus sind. Geben Sie die Katalognummer des Objeks ein, das Sie aneigen möchen. Durch Drücken der ENTER-Taste schwenkt das Teeskop auf das Objekt, und durch Gedrückhalten der OPTIONS-Taste (das Celestron Logo) und Drucken der OBJektINFO-Taste werden Informationen über das ausgewählte Objekt angezeigt.

VORSICHT: Niemals das Teeskop schwenken, wenn jemand in das Okular schaut. Das Teeskop kann sich mit Schnellen Schwenkbewegungen bewegen und das Auge des Beobachers verletzen.

Himmelstour-Taste

Die CGX-Montierung verfügt über eine Tour-Funktion, mit welcher der Benutzer automatisch eine Auswahr aus einer Liste interessanter Objekte auf der Grundlage des Datum und der Uhrzeit der Beobachtung treffen kann. Die automatische Tour zeigt nur die Objekte an, die innerhalb ihrer eingestallen Katalog-Filtergrenzen liegen. Um die Tour-Funktion zu aktivieren, drücken Sie die Taste SKY TOUR auf der Handsteuerung.

1. Drücken Sie auf die HIMMELSTOUR-Taste auf der Handsteuerung.
2. Wahlen Sie mit der SCROLL-Taste die Option "Das Beste von heute Nacht".
3. Die CGX-Montierung schwenkt automatisch azimuthal in die Ausgangsposition, was die Wahrscheinlichkeit minimiert, dass sich das Stromversorgungskabel während der Tour verwickelt.

4. Die Handsteuerung zeigt die besten Beobachtungsobjekte an, die zurzeit am Himmel stehen.

5. Drücken Sie auf die OBJEKINFO-Taste, um Informationen und Daten über die angezeigten Objekte zu erhalten. Einmaliges Drücken zeigt die Objektkoordinaten an. Erneutes Drücken zeigt die Objektkoordinaten an. Drücken Sie die Taste erneut, um die Textbeschreibung anzuzeigen. Drücken Sie auf ZURUCK, um zum vorherigen Bildschirm zurückzukehren.

6. Drücken Sie ENTER, um zum angezeigten Object zu schwenken.

7. Drücken Sie auf die ABWÄRTS-Taste, um das nachste Tour-Objekt anzuzeigen.

Identifizierungstaste

Durch Drücken der Taste IDENTIFIZIEREN werden die Datenbank-Kataloge der Montierung durchsucht und die Name und Winkeldistanzen der nachstgelegenen passenden Objekte am aktuellen Standort des Telems kangezeit. Diese Funktion kann zwei Zwecke erfüllen: Erstens kann sie zur Identifikation eines unbekannten Objektim Sichtfeld Ihres Okulars verwendet werden. AuBerdem kann der Identifizierungsmodus zur Lokalisierung anderer Himmelsobjekte, die dicht an den gegenwartig von Ihnen beobachteten Objekten liegen, verwendet werden.

Wenn Ihr Teleskop z. B. auf den hellsten Stern im Sternbild Lyra gerichtet ist, können Sie Identifizieren wahlen. Daraufhin wird ganz sicher der Stern Vega als der von Ihnen beobachtete Stern angegeben. Jedoch durchsucht die Identifizierungsfunktion auch seine NGC- und Sonnensystem-Datenbank und zeigt alle Planeten oder Deep-Sky-Objekte in der Nane an. In thisem Beispiel wird der Ringnebel (M57) in ungebung 6^ Enternung angezeigt.

Die Helligkeit und Nähe der angezeigten Objekte kann mittels des Identifizierungsfilters unter Telescop-Setup definiert werden.

Richtungstasten

In der Mitte der Handsteuerung befinden sich vier Richtungs-tasten, die die Höhen- (auf und ab) und Azimut- (links und rechts) Bewegung des Telescops steuern. Das Telescop kann mit neun verschiedenen Geschwindigkeitsraten gesteuet werden.

1 = 2x 6 = 0,3°/Sek.
2 = 4x 7 = 1°/Sek.
3 = 8x 8 = 2°/Sek.
4 = 16-fach 9 = 4°/Sek.
5 = 32x

Motordrehzahltaste

Wenn Sie die MOTORDREHZAHL-Taste (12) drucken, können Sie die Drehzahl der Motoren sofort von einer Schwenkrate bei hoher Drehzahl auf eine Geschwindigkeit für prazise Nachführung oder eine Rate dazwischenändern. Jede Geschwindigkeit entspricht einer Zahl auf der Tastatur der Handsteuerung. Die Zahl 9 ist diechnellste Geschwindigkeitsrate (ca. 4^ pro Sekunde, je nach Energiequelle). Sie wird zum Schwenken zwischen Objekten und zur Lokalisierung von Ausrichtungssternen verwendet. Die Zahl 1 auf der Handsteuerung entspricht der langsamsten Geschwindigkeit (halb-siderisch) und kann zur prazisen Zentriierung von Objekten im Okular verwendet werden. Änderung der Motorendrehzahl:

• Drücken Sie auf die MOTORDREHZAHL-Taste auf der Handsteuerung. Das LCD zeigt die aktuelle Drehzahl an.
• Drücken Sie die Nummer auf der Handsteuerung, die der gewündsten Drehzahl entspricht.

Die Handsteuerung verfügt über eine „Doppeltasten“-Funktion, mit der Sie eine sofortige Beschleunigung der Moto-ren erreichen konnen, ohne dass eine Drehzahl gewählt werden muss. Zur Verwendung dieser Funktion drücken Sie einfach die Pfeiltaste, die der Richtung entspricht, in die Sie das Teeskop bewegen möchten. Halten Sie diese Taste gedrückt und drucken Sie die Taste für die entgegenegasetzte Richtung. Damit wird die Geschwindigkeit auf die maximale Schwenkrate erhöht.

Bei Verwendung der AUFWÄRTS- und ABWÄRTS-Tasten auf der Handsteuerung bewegen die langsameren Schwenkraten (6 und darüber) die Motoren in die entgegengesetzte Richtung der schneilleren Schwenkraten (7 - 9). Das erfolgt, damit sich ein Object bei Betrachtung im Okular in die entsprechende Richtung bewegt (d. h. ein Drücken der Aufwärtss-Pfeltaste bewegt den Stern im Sichtfeld des Okulars nach offen). Wenn jedoch eine der langsameren Schwenkraten (Rate 6 und darüber) verwendet wird, um ein Object im StarPointer zu zentrieren, müssen Sie möglicherweise die entgegengesetzte Richtungstaste drucken, um das Telesckop in die richtige Richtung zu bewegen.

Hilfe-Taste

In zukünftigen Firmware-Updates wird diese Taste Hinweise zur Problembehandlung geben. Zurzeit dient diese Taste als Kurzwahltaste zum bequemen Aufrufen des Messierkatalogs.

Menu-Taste

Die CGX-Montierung verfügt über zahlreiche benutzerdefinierte Setup-Funktionen, die dem Anwender die Kontrolle über die vielfältigen Eigenschaften des Telescops geben sollen. Alle Konfigurations- und Hilfefunktionen können durch Drücken der MENU-Taste und Scrollen durch die Optionen aufgerufen werden.

Nachführmenu

Nachführmodus - Hiermit kann die Art der Teleskopnach-führung in Abhängigkeit zum Montierungstyp, der für das Teleskop verwendet wird, geändert werden. Das Teleskop verfügbar über drei verschiedene Nachführmodi:

• EQ-Nord - wird verwendet, wenn das Teeskop in der nördlichen Hemisphere polar ausgerichtet ist und über den Himmel nachgeführt werden soll.
• EQ-Süd – wird verwendet, wenn das Teleskop in der südlichen Hemisphere polar ausgerichtet ist und über den Himmel nachgeführt werden soll.
• Aus - wenn das Teleskop für terrestrische (Land-) Beobachtungen genutzt wird. Die Nachführung kann ausgeschaltet werden, damit sich das Teleskop keinesfalls bewegt.

Nachfuhrgeschwindigkeit - Zusätzlich zum Bewegen des Telescops mit den Tasten der Handsteuerung wird Ihr Telescop ständig ein Himmelsobjectekt nachführren, während es sich über den Nachthimmel bewegt. Die Nachfuhrgeschwindigkeit kann je nach dem Typ des beobachteten Objeks geändert werden:

• Siderisch - Diese Stufe kompensiert die Erdrotation, indem das Teleskop mit der gleichen Geschwindigkeit wie die Erdrotation, jedoch in entgegengesetzter Richtung, bewegt wird. Wenn das Teleskop polar ausgerichtet ist, wird dies erreicht, indem das Teleskop ausschließlich in die Rektaszension bewegt wird.
• Lunar - dient zur Nachführung des Mondes bei Beobachtung der Mondoberfläche.
• Solar - dient zur Nachführung der Sonne bei Sonnenbeobachtungen mit entsprechendem Filter.

Uhrzeit-/Standort-Anzeigemenü

Dieses Menu zeigt die aktuelle Uhrzeit sowie die vom optionalen SkySync-GPS-Empfänger heruntergeladenen Längen-/Breitengrade an. Es werden auch andere relevante Uhrzeit-/Standort-Daten wie Zeitzone, Sommerzeit und lokale siderische Zeit angezeigt. Die lokale siderische Zeit (LST) ist sinnvoll, um für Himmelsobjekte, die sich zu dieser Zeit auf dem Meridian befinden, die Rektaszension zu bestimmen. Die Uhrzeit-/Standort-Anzeige stellt immer die zuletzt gespeicherte Uhrzeit bzw. den zuletzt gespeicherten Standort dar, der während der Verbindung zum GPS eingebehen wurde. Sobald die aktuellen Daten empfangen wurden, werden diese aktualisiert. Wenn das GPS ausgeschaltet oder nicht verfügbar ist, zeigt die Handsteuerung nur die zuletzt gespeicherten Daten zu Uhrzeit und Standort an.

Das Handsteuerungsmenu

Das Menu „Handsteuerung“ erhögt. Ihn den Anpassung bestimmter Funktionen der NexStar+Handsteuerung. Um diese Menu aufzurufen, drücken Sie die MENU-Taste (Nr. 7 auf der Tastatur), verwenden zur Auswahl der „Handsteuerung“ die Scroll-Tasten und drucken auf ENTER.

Verwenden Sie die Scroll-Tasten, um eine der folgenden Optionen auszuwahlen:

• Beleuchtungssteuerung: Die Helligkeit der Zahlentastatur und des LCDs wird unabhängig voneinander geregelt.
• Scroll-MENU: Hiermit wird die Geschwindigkeit, mit der Worte über das LCD laufen, angepasst.
• Fettdruckändern: Hiermit wird das Schriftformat der LCD-Anzeige von normal nach fett geändert.
• Kontrast einstellen: Über die Scroll-Tasten wird der LCD-Kontrast angepasst.
• Sprache einstellen: Hiermit wird die auf dem LCD angezeigte Sprache geändert.

ANMERKUNG: Die Funktion Sprache einstellen kann auch erschieren, wenn Sie ihre neue Handsteuerung das erste Mal verwenden. Sie können sie auch zu jeder Zeit aufrufen, indem Sie die Options-Taste (das Celestron-Logo) für 10 Sekunden drücken, während das Telescop eingeschaltet wird.

Teleskopsetupmenu

Uhrzeit-/Standorteinstellung - Hier kann der Benutzer die Teleskopanzeige anpassen, indem er Uhrzeit- und Standortwerte (wie z. B. Zeitzone und Sommerzeit)ändert.

Getriebespielkompensation - Alle mechanischen Getriebe weisen einen gewissen Nachlauf oder ein Spiel zwischen den Gängen auf. Dieses Spiel manifestiert sich in der Zeitspanne, die zur Bewegung eines Sterns im Okular nöttig ist, wenn die Pfeiltasten auf der Handsteuerung gedrückt werden (besonders bei Richtungsänderungen). Die Getriebespielausgleichsfunktion des CGX lasst den Benutzer das Getriebespiel ausgleichen, indem er einen Wert eingibt, der die Motoren schnell gerad so viel zurückspult, dass das Spiel zwischen den Gängen eliminiert wird. Das Ausmaß der erforderlichen Kompensation hangt von der ausgewählten Schwenkrate ab. Je geringer die Schwenkrate,esto longer nauert es, bis der Stern sich im Okular zu bewegen scheint. Für jeder Achse existieren zwei Werte, ein positiver und ein negativer:

• Als positiv wird das Ausmaß der angewendeten Kompensation bezeichnet, wenn Sie die Taste drücken, damit sich die Gänge schnell und ohne lange Pause bewegen.
• Als negativ wird das Ausmaß der angewendeten Kompensation bezeichnet, wenn Sie die Taste loslassen und die Motoren in die andere Richtung bewegt werden, um die Nachführung wieder aufzunehmen.

Generell sollen den beide Messwerte identisch sein. Es wird nötig sein, mit verschiedene Werten zu experimentieren (von 0 - 99); ein Wert zwischen 20 und 50 ist generell optimal für die meisten visuellen Betrachtungen, während einHigherwert für fotografische Führungen nötig sein besteht.

Zur Einstellung des Getriebespielkompensationswerts scrollen Sie zur Option Getriebespielkompensation und drücken ENTER. Beobachten Sie, während ein Objekt durch das Okular betrachtet wird, die Reaktionssensibilität aller vier Pfeiltasten. Achten Sie darauf, bei welcher Richtung eine Pause in der Sternenbewegung zu verstehen ist, nachdem die Taste gedrück wurde. Wahrend Sie die Achsen der Reihe nach einzeln bearbeiten, werden die Getriebespieleinstellungen soweit angepasst, dass eine sofortige Bewegung ohne nennenswerten Sprung erreicht wird, wenn die Taste gedrück oder losgelassen wird. Geben Sie nun die

gleichen Werte für die positive und negative Richtung ein. Wenn Sie einen Sprung bemerken, wenn die Taste losgelassen wird, die Werte jedoch niedriger eingestellt werden, entsteht beim Tastendruck eine Pause; verwenden sie den hohenen Wert für positiv und den niedrigeren Wert für negativ. Das Teleskop speichert diese Werte und verwendet sie jedem Mal, wenn das Teleskop eingeschaltet wird, bis sie geändert werden.

Filtergrenzen - Wenn eine Ausrichtung abgeschlossen ist, erkennt das Teleskop automatisch, welche Himmelsobjekte sich über dem Horizont befinden. Dadurch zeigt die Handsteuerung beim Scrollen durch die Datenbankliste (oder bei der Auswahr der Tourfungtion) nur jene Objekte an, die während ihrer Beobachtung als über dem Horizont stehendbekannt sind. Sie konnen die Objektdatenbank anpassen, indem Sie Höhengrenzwerte eingeben, die sich für ihren Standort und ihre Situation eignen. Wenn Sie beispielsweise von einem bergigen Standort aus beobachten, und der Horizont teilweise verdeckt ist, konnen Sie die Mindesthöhungrenze auf +20^ einstellen. Dadurch wird sichergestellt, dass die Handsteuerung lediglich Objekte anziegt, die sich in einer Höhe über 20^ befinden.

TIPP: Wenn Sie die gesamte Objektdatenbank erkunden möchten, setzen Sie die maximale Höhengrenze auf 90 und die minimale Grenze auf -90°. Dadurch wird jeder Objekt angezeigt, das in der Datenbank aufgelistet ist, unabhängig davon, ob es von Ihr dem Standort aus am Himmel zu sehen ist.

Richtungstasten - Die Richtung, in die sich ein Stern im Okular zu bewegen scheint,ändert sich in Abhängigkeit der Meridianseite, auf der sich der Teleskoptubus befindet. Dies kann zu Verwirung führen, insbesondere, wenn ein Stern für die Astrofotografia nachgeführt wird. Dies kann kompressiert werden, indem die Richtung der Antriebssteuerungstaston geändert wird. Um die Tastenlogik der Richtungstaston umzukehren, drücken Sie die MENU-Taste und wahlen die Richtungstaston aus dem Utility-Menu. Verwenden Sie die Aufwarts-/Abwarts-Tasten (10), um entweder die Azimuttasten (Rektaszension) oder die Höhentasten (Dekration) auszuwahlen und drücken dann auf ENTER. Wahlen Sie für beide Achesen entweder positiv oder negativ und drücken Sie zum Speichern auf ENTER. Wird die Azimut-Tastenrichtung auf positiv eingestellt, bewegt sich das Teleskop in die gleiche Richtung, die das Teleskop nachführ (d. h. nach Westen). Werden die Höhentasten auf positiv gestellt, bewegt sich das Teleskop gegen den Uhrzeigersinn entlang der DEKLINATIONS-Achse.

GoTo-Annaherung - Hiermit kann der Benutzer die Richtung festlegen, in die sich das Teleskop beim Schwenk einem Objekt annahert. Dadurch kann der Benutzer den Getriebespieleffekt minimieren, wenn von einem Objekt zum nachsten geschwenkt wird. Genauso wie bei den Richtungs-tasten nahert sich das Teleskop bei einer GoTo-Annaherung, die auf positiv eingestellt ist, in gleicher Richtung wie bei der azimuthalen Nachführung (Westen) und in der Deklination gegen den Uhrzeigersinn an ein Objekt an. Die GoTo-Annaherung in der Deklination wird nur verwendet, während sich der Teleskeptubus auf einer Seite des Meridians befindet. Sobald der Tubus auf die andere Seite des Meridians schwenkt, muss die GoTo-Annaherung umgekehrt werden. Wahlen Sie zur Richtungsänderung der GoTo-Annaherung einfach eine GoTo-Annaherung aus dem Teleskopsetupmenu aus, wahren Sie entweder eine Höhen- oder Azimut-Annähe

rung aus, wahlen Sie positiv oder negativ und drücken Sie auf Enter.

HINWEIS: Um den Einfluss des Getriebespiels bei der Zeigegenaigungkeit zu minimieren, sollen den Einstellungen für die Richtungstasten mit denen der GoTo-Automatik übereinstimmen. Standardmäßig werden die Richtungstasten Aufwärts und Rechts für das Zentrieren der Ausrichtungs-sterne verwendet, was automatisch einen Großteil des Getriebespiels eliminiert. Wenn Sie die GoTo-Automatik Ihres Telescops ändern, ist eine Änderung der Richtungstasten nicht nötig. Achten Sie einfach auf die Richtung, die das Telescop nimmt, wenn die letzte Bewegung der GoTo-Automatik abgeschlossen ist. Wenn sich das Telescop von Westen (negativer Azimut) und im Uhrzeigersinn (negative Höhe) an seinen Ausrichtungsstern annahert, müssen Sie sicherstellen, dass die zur Zentrierung der Ausrichtungssterne verwendeten Tasten das Telescop in dieserbe Richtung bewegen.

Autoguide-Rate - hier kann der Benutzer eine Autoguide-Rate als Prozentanteil der siderischen Rate einstehen. Dies ist bei der Kalibrierung Ihres Telescops auf einen CCD-Autoguide für die Astrofotografia mit langen Belichtungszeiten nützlich.

OTA-Orientierung - Einige Benutzer möchten einen optionalen Doppeladapter verwenden, der es ihren ermöglich, zwei optische Tuben gleichzeitig an der Montierung anzubringen. Durch die übliche Anbringung des Doppeladapters an einer Montierung befinden sich die optischen Tuben so an der Montierung, dass sie im 90^ Winkel von der Standardposition abweichen. Damit die Montierung nun erfolgreich an den Gestirnen ausgerichtet werden kann, muss das Teleskop wissen, dass ein Doppeladapter verwendet wird und in welcher Richtung die optischen Tuben angebracht wurden (Ost oder West), wenn mit der Ausrichtung begonnen wird. Die Doppeloption muss vor der anfänglichen Sternausrichtung eingestellt werden. Gehen Sie zum Einstellen dieser Option ins Teleskopsetupmenu, wahlen Sie die Doppelfungtion aus und drücken Sie auf ENTER. Wahlen Sie nun eine der folgenden Optionen:

• Ost - Wenn die beiden aufgesetzt Teleskeptuben Richtung Osten zeigen, während die Deklinations-Indexmarkierungen ausgerichtet werden, * wahlen Sie Ost aus.
• West - Wenn die beiden aufgesetzten Teleskeptuben Richtung Westen zeigen, während die Deklinations-Indexmarkierungen ausgerichtet werden, wahlen Sie West aus.
• Normal - Wenn die Doppelstange nicht länger verwendet wird, wahren Sie „normal" aus, um diese Funktion auszuschalten.

Meridian - These Funktion instruiert die Montierung, wie zu reagieren ist, wenn auf Objekte zugeschwenkt wird, die von beiden Seiten des Meridians erreichbar sind. Die Meridianfunktion ermöglich es dem Teleskeptubus, während des Schwenks auf einer gewündschen Seite der Montierung zu bleiben und die Nachführung in Übereinstimmung mit den vom Benutzer eingestellten RA-Schwenkgrenzen auszuführen. Siehe R.A. Grenzen unter. Die Meridianfunktion umfasst vier Wahlmöglichkeiten:

• Aktuelle Bevorzugung - Hierbei kann die Montierung die Seite bevorzugen, die jeweils aktuell ist, wenn ein Objektschwenk nahe des Meridians staatfindet. Wenn ihre

RA-Schwenkgrenzen beispielsweise die Nachführung der Montierung für 10^ über dem Meridian erlauben, bleibt das Teleskop auf der aktuellen Seite des Meridians, wenn es auf Objekte zuschwenkt, die sich maximal 10^ jenseits Ihr's Meridians befinden.

• Westen bevorzugt - Ist das Zielobjekt von beiden Seiten der Montierung erreichen, wird die Montierung durch die Auswahl „Westen bevorzugt" angewiesen, das Objekt soweit anzuzeigen, als wurde es sich auf der westlichen Seite des Meridians befinden. Der optische Tubus wird nun auf der östlichen Seite der Montierung positioniert und zeigt nach Westen.
• Osten bevorzugt - Ist das Zielobjekt von beiden Seiten der Montierung erreichbar, wird die Montierung durch die Auswahl „Osten bevorzugt" angewiesen, das Objekt sowie anzuzeigen, als wurde es sich auf der östlichen Seite des Meridians befinden. Der optische Tubus wird nun auf der westlichen Seite der Montierung positioniert und zeigt nach Osten.
• Deaktiviert - Hierbei handelt es sich um die Standardeinstellung, durch welche die Montierung angewiesen wird, immer soweit auf die andere Seite umzuschwenken, wie es zum Anzeigen von Objekten auf der gegenüberliegenden Meridianseite erforderlich ist. Sobald das gewünschte Objekt erreicht ist, führt die Montierung jedoch entsprechend den eingestelltten RA-Schwenkgrenzen über den Meridian hinaus nach.

Montierungseinstellungen - Sobald die Montierungseinstellungen kalibriert sind (siehe nachstehenden Abschnitts-ilities), werden die Werte in der Handsteuerung gespeichert und angezeigt. Wir raten davon ab, die Kalibrierungswerte zuändern. Jede Einstellung kann jedoch wenn notig geändert werden, um die Telescopleistung zu verbessern.

• Konus-Wert - Hierbei handelt es sich um den Konus-Fehlerwert, der eingestellt wird, wenn Utilities/Montierungskalibrierung/DEK-Schalter - Konus ausgeführrt wird.
• DEK-Index - Hierbei handelt es sich um den Deklinationsindex-Fehlerwert, der gespeichert wird, wenn Kalibrierungssterne nach der anfänglichen Sternenausrichtung hinzugefügt werden.
• RA-Index - Hierbei handelt es sich um den RA-Index-Fehlerwert, der eingestellt wird, wenn Hilfe/Montierungskalibriierung/RA-Schalter ausgeführrt wird.

R.A. Grenzwerte - Hier werden die Grenzwerte eingestellt, die das Teleskop beim Schwenk oder der Nachführung in Rektaszension (RA) bis zum Stopp erreichen kann. Die Schwenkgrenzen werden in Grad angegeben und sind standardmäßig auf 0^ eingestellt, was die Teleskopposition darstellt, wenn die Gegengewichtsstange horizontal ausgezogen ist. Die Schwenkgrenzen können jedoch je nach ihren Anforderungen angepasst werden. Wenn Sie zum Beispiel eine Austrüstung für die CCD-Fotografia benutzen, deren Kabel nicht lang genug sind, um die Schwenkbewegung des Teleskops über den Himmel zu erhögbaren, konnen die Schwenkgrenzen auf der Montierungssuite, die durch die Kabellänge eingeschränkt ist, angepasst werden, damit das Teleskop die Schwenkbewegung stoppt, bevor dieser Punkt erreicht wird. Oder wenn Sie ein Objekt fotografieren, das gerade den Meridian übersritten hat, konnen Sie die Grenzwerte so einstellen, dass der Montierung erlaubt wird, weiter in diese Richtung über den Meridian hinaus nachzu

fuhren, ohne das Teleskop auf die andere Seite der Montierung zu „kippen" (siehe obenstehende Meridianfunktion). Unter Verwendung des ersten offen genannten Beispiels konnte der Benutzer das Teleskop in R.A. (Azimut) schwenken, bis er den Punkt erreicht, wo die Kabel auf ihre maximale verlangert werden. Wenn das Teleskop nun den Azimut in dieser Position anzeigt (wenn Sie unter dem Utility-Menu die Achesenposition ablesen), konnen Sie den Azimut des Teleskops als Maximalposition festlegen. Geben Sie diese Azimutwerte als Maximal- und Minimal-Azimut-Schwenkgrenzen ein, um sicherzustellen, dass das Teleskop nicht über diesen Punkt hinaus schwenkt. Die Teleskop-Schwenkgrenzen konnen so eingestellt werden, dass an einem beliebigen Punkt zwischen 40^ über dem Niveau und 20^ unter dem Niveau automatisch gestoppt wird. Zum Einstellen der RA-Schwenkgrenzen stehen folgende Wahlmöglichkeiten zur Verfügung:

R.A. Grenzwert Osten - Geben Sie eine Zahl zwischen +40^ und -20^ ein, um die Schwenkgrenze festzulegen, wenn sich der Tubus auf der östlichen Seite der Montierung befindet.
R.A. Grenzwert Westen - Geben Sie eine Zahl zwischen +40^ und -20^ ein, um die Schwenkgrenze festzulegen, wenn sich der Tubus auf der östlichen Seite der Montierung befindet.
Grenzwerte deaktivieren - Hiermit werden alle vorderdefinierten Werte, die eingegeben wurden, deaktiviert, wodurch die Montierung die maximale Strecke über den Meridian hinaus (d. h. -20^ auf beiden Seiten) nachfuhren kann.

WARNING: Damit das Teleskop von einer Richtung auf einen Stern zuschwenken kann, die das Ausmaß des Getriebbespiels minimiert, könnte es nötig sein, dass das Teleskop über den spezifizierten Grenzwert in der Schwenkbewegung hinausgeht, damit es sich dem Stern aus der korrechten Richtung annahern kann. Dadurch sind ihre Möglichkeit, weiter als 6^ über dem in der Handsteuerung eingestellten RA-Schwenkgrenzwert auf ein Objekt zu schwenken, begrenzt. Wenn dies ein Problem darstellt, kann die Richtung, in der das Teleskop ein Objekt zentriert, geändert werden. Zum Ändern der Schwenkrichtung des Teleskops, siehe GoTo-Automatik im Teleskop-Setupmenü.

Benutzerdefinierte Rate 9-Hiermit konnen Sie die Schwenkrate des Telescops auf ein Ziel hin anpassen. Sie konnen die RA- und DEK-Achsen separat einstellen.

Utility-Menu

Wenn Sie durch die Optionen des MENUS (9) scrollen, erhalten Sie auch Zugriff auf verschiedene, fortgeschrittene Utilityfunktionen des Telescops, wie z. B. Montierung kalibrieren, Ruheposition und Vieles mehr.

Montierung kalibrieren - Um die Leistung und Zeigengeneugkeit des Telescops zu optimieren, verfügt die Montierung über integrierte Kalibrierungsroutinen zur Kompensation mechanischer Vibrationen der Deutschen Montierung.Eine Kalibrierung wird vollautomatisch durchgefuhrt und muss in den meisten Fälle nur einmal ausgeführrt werden. Wir empfehlen dringend, sich ein paar Minuten Zeit zunehmen, die Kalibrierungsverfahren durchzULEs.

R.A. Schalter - Mittels these Verfahrens wird der Offsetfehler aufgezeichnet, wenn die Rektaszensions-Indexmarkierung beim Hochfahren ausgerichtet wird. Kalibrierung des R.A. Indexes erhöht die Genaugkeit ihrer anfänglichen Sternausrichtung für später Telescopausrichtungen.
- GoTo Kalibrierung - GoTo Kalibrierung ist ein nützliches Werkzeug, wenn schweres visuelles oder Fotozubehör am Teleskop befestigt wird. Die GoTo-Kalibrierung berechnet die Distanz und Zeit, die von der Montierung benotigt wird, um den letzten, langsamen GoTo-Abschnitt zu beenden, wenn auf ein Objekt zugeschwenkt wird. Eine Änderung an der Teleskopalance kann die Zeit verlangern, die für den letzten Schwenk benotigt wird. Die GoTo-Kalibrierung berücksichtigt kleinste Ungleichgewiche und Änderungen der letzten GoTo-Distanz und kompensiert diese.

Startposition - Bei der „Startposition" des Teleskops handelt es sich um eine benutzerdefinierte Position, die bei der Lagerung des Teleskops verwendet wird, wenn diese nicht in Gebrauch ist. Die Startposition ist nutzlich, wenn das Teleskop als ständige Sternwarte gelagert wird. Standardmäßig ist die Startposition mit der Indexposition für die Ausrüstung der Montierung identisch.

Zum Einstellen der Startposition Ihrer Montierung verwenden Sie einfach die Pfeiltasten auf der Handsteuerung, um die Teleskopmontierung in die gewünschte Position zu bewegen. Wahlen Sie die Option Einstellen aus und drucken Sie auf Enter.

Wahlen Sie die Option GoTo aus, um das Telesckop zu einem beliebigen Zeitpunkt zusück in die Startposition zu bewegen.

Werkseinstellungen - Setzt die Handsteuerung auf die ursprünglichen Werkseinstellungen zurück. Werte wie die Getriebesplaykompensation, anfangliche Daten zu Datum und Uhrzeit, Längen-/Breitengrade sowie Schwenk- und Filtergrenzen werden ruckgesetzt. Gespeicherte Werte, wie z. B. benutzerdefinierte Objekte, bleiben jedoch auch bei der Auswahl der Werkseinstellungen gespeichert. Die Handsteuerung fordert Sie zum Drucken der „04-Taste auf, bevor die Werkseinstellungen aktivierbar werden.

Version - Wird diese Option ausgewählt, können Sie die aktuelle Versionsnummer von Hand- und Motorsteuerung einsehen. Der erstige Nummersatz zeigt die Softwareversion der Handsteuerung an. Für die Motorsteuerung zeigt die Handsteuerung zwei Nummersätze an: die ersten Nummern geben den Azimut und die zweiten die Höhe an.

Achsenposition - Hier werden die relativen Werte für Höhe und Azimut der aktuellen Teleskopposition angezeigt.

GoTo-Achsenposition - Hier können Sie eine spezifische relative Höhen- und Azimut-Position eingeben und darauf schwenken.

Ruheposition - Die Ruheposition ermöglich es dem Teleskop, vollständig abzuschalten und davon seine Ausrichtung beizubehalten, wenn es wieder eingeschaltet wird.

Dadurch wird nicht nur Energie gespart, sondern es ist auch ideal für Personen, die ihr Teleskop permanent aufgestellt lasen oder ihr Teleskop über einen längeren Zeitraum an einem Standort belassen. Aktivieren des Teleskop-Ruhemodus:

1. Im Utility-Menu den Ruhemodus auswahlen.
2. Das Teleskop in die gewünschte Position bringen und ENTER drucken.
3. Das Teleskop ausschalten. Achten Sie darauf, das Teleskop im Ruhemodus niemals zu bewegen.

Sobald das Teleskop erneut eingeschaltet wird, zeit der Bildschirm Aufwachen an. Nachdem Sie auf Enter gedrückt haben, haben Sie die Möglichkeit, durch die Uhrzeit-/Standort-Informationen zu scrollen, um die aktuelle Einstellung zu bestätigten. Drücken Sie auf ENTER, um das Teleskop aufzuwecken.

HINWEIS: Wenn Sie auf dem Aufwach-Bildschirm auf ZURÜCK drücken, können Sie weitere Funktionen der Handsteuerung einsehen, ohne das Teleskop aus dem Ruhemodus aufzuwecken. Um das Teleskop, nachdem Sie auf ZURÜCK gedrückt haben, aufzuwecken, * 华 len Sie im Utility-Menu Ruheposition aus und drucken auf ENTER. Die Richtungstosten * d ufen, * 当 rend sich das Teleskop im Ruhemodus befindet, nicht zum Bewegen verwendet werden.

Sonnenmenu

Aus Sicherheitsgründen wird die Sonne nicht als Datenbankobjekt angezeigt, es sei dann, dies wird zuvor aktiviert. Gehen Sie zum Aktivieren der Sonne ins Sonnenmenü und drücken Sie auf ENTER. Die Sonne wird nun im Planetenkatalog angezeigt und kann als Ausrichtungsobjekt für die Sonnensystem-Ausrichtung verwendet werden. Wahlen Sie zum Entfernen der Sonne aus der Handsteuerungszeige erneut das Sonnenmenü im Utility-Menu aus und drücken Sie auf ENTER.

Einstellen der Montierungssposition

Das Menu zum Einstellen der Montierungsposition kann verwendet werden, um ihre Ausrichtung beim Auskuppeln oder ähnlichen Umständen zu erhalten. Sie konnten diese Funktion beispiselsweise nutzen, wenn die Montierung nach einer vollständigen Ausrichtung neu ausbalanciert werden muss. Schwenken Sie zum Einstellen der Montierungsposition auf einen hellen Stern in der Liste der benannten Sterne und wahlen Sie Einstellen der Montierungsposition aus. Die Handsteuerung wird mit dem Stern synchronisiert, indem Sie den Stern im Okular zentrierten und die Ausrichten-Taste drücken. Nach der Synchronisation mit dem Stern konnen Sie die Montierung in beiden Achsen manuell bewegum, um die Balance wiederherzustellen. Wenn Sie das Teleskop auf Ihr nachstes Objekt schwenken möchten, bedeken Sieitte, dass Sie den Tubus manuell zum selbst他们会 stern zurückführten,Müssen,um diesen im Okular zu zentrierten.Die Verwendung thesewarkeugs hebt den PEC-Index auf.

Das GPS an-/ausschalten - Wenn Sie Ihr Telesckop zusammen mit dem optionalen SkySync-GPS-Zubehör verwenden, müssen Sie das GPS bei der ersten Zubehörnutzung einschalten. Wenn Sie die Datenbank des Telescops zum Auffinden der Koordinaten eines Himmelsobjekt zu einem künftigen oder vergangen Datum nutzen möchten, müssen Sie das GPS ausschalten, damit Sie eine von der aktuellen Zeit abweichende Angabe manuell eingeben können.

RTC an-/ausschalten - hiermit konnen Sie die interne Echtzeituhr des Teleskops ausschalten. Beim Austrichten empfängt das Teleskop weiterhin Informationen von der RTC. Wenn Sie die Datenbank des Teleskops zum Auffinden der Koordinaten eines Himmelsobjekt zu einem künftigen oder vergangen Datum nutzen möchten, müssen Sie die RTC ausschalten, damit Sie eine von der aktuellen Zeit abweichende Angabe manuell eingeben konnen.

Periodische Fehlerkorrektur (PEC) - Die PEC wurde konzipiert, um die fotografische Qualität zu verbessern, indem die Amplitude der Schneckenfehler reduziert und die Nachfuhrgenaugkeit des Antriebs erhöht wird. Diese Funktion wird bei der fortgeschrittenen Astrofotografia bei akkurator Polausrichtung Ihres Telescops verwendet. Weitere Informationen über die PEC-Verwendung finden Sie im Abschnitt „Astrofotografia" in this dembuch.

MenübenutzerdefinierteObjekte

Ihr Teleskop kann bis zu 400 verschiedene benutzerdefinierte Objekte speichern. Bei diesen Objekten kann es sich um von Ohnen entdeckte terrestrische Tagesobjectekte oder interessante Himmelsobjekte handeln, die nicht in der regulären Datenbank vorhanden sind. Es gibt verschiedene Wege, ein Objekt in Abhängigkeit der Art des Objektu zu speichern:

GoTo-Objekt: Gehen Sie zu einem beliebigen benutzerdefinierten Objekt, das in der Datenbank gespeichert ist, scrollten Sie entweder zu „GoTo-Sky-Obj“ oder „GoTo-Land-Obj“, geben Sie die Nummer des Objeks ein, das Sie auswahlen möchten und drücken Sie auf ENTER. Das Telescop wird die Daten automatisch abrufen und die Koordinaten anzeigen, bevors auf das Objekt schwenkt.

Ein Himmelsobjekt speichern: Ihr Teleskop speichert Himmelsobjekte nach deren Rektaszensions- sowie Deklinationskoordinaten im Himmel in die Datenbank ab. Auf diese Weise kann dasselbe Objekt jedem Mal gefunden werden, wenn das Teleskop ausgerichtet wird. Sobald ein gewünschtes Objekt im Okular zentriert wurde, scrollten Sie einfach zum Befehl „Himmelsobj. speichern" und drücken auf ENTER. Die Anzeige fordert Sie zur Eingabe einer Nummer zwischen 1 und 200 auf, um das Objekt zu identifizieren. Drücken Sie erneut auf ENTER, um diesen Objekt in die Datenbank zu speichern.

Datenbank (Db) speichern

• Objekt: Mithilfe dieser Funktion konnen Sie ihre eigene Benutzertour aus Datenbankobjekten anlagen, indem die aktuelle Teleskopposition zusammen mit dem Name eines aus einem beliebigen Datenbankkatalog ausgewählten Objekte gespeichert wird. Auf diese Objekte kann nun über die GoTo-Himmelsobjekt-Ausbwah zugegriffen werden.
• R.A. eingeben - DEK: Sie können auch spezifische Körderaten für ein Objekt speichern, indem Sie einfach die RA sowie die Deklimination theses Objektes eingeben. Scrollen Sie zum Befehl „RA-DEK eingeben" und drücken Sie auf ENTER. Die Anzeige fordert Sie nun dazu auf, zuerst die RA und anschließend die Deklimination des gewürschten Objektes einzugeben.
• Ein terrestrisches Objekt speichern: Das Teleskop kann auch als Spektiv für terrestrische Objekte genutzt werden. Feststehende terrestrische Objekte können

gespeichert werden, indem relativ zum Standort des Telescops zum Betrachtungszeitpunkt Höhe und Azimut gespeichert werden. Da sich diese Objekte relativ zum Standort des Telescops befinden, sind deren Daten nur für exakt diesen Standort gültig. Terrestrische Objekte werden gespeichert, indem das gewünschte Objekt erneut im Okular zentriert wird. Scrollen Sie zum Befehl „Terrestrisches Obj. speichern" und drücken Sie auf ENTER. Die Anzeige fordert Sie zur Eingabe einer Nummer zwischen 1 und 200 auf, um das Objekt zu identifizieren. Drücken Sie erneut auf ENTER, um diesen Objekt in die Datenbank zu speichern.

Um Inhalte eines beliebigen benutzerdefinierten Objekt zu ändern, können Sie einfach ein neuen Objekt unter der bereits bestehenden Identifikationsnummer speichern; das Teleskop ersetzt das vorherige benutzerdefinierte Objekt durch das aktuelle Objekt.

RA/DEK aufrufen - Hierbei werden Rektaszension und Deklination der aktuellen Teleskopposition angezeigt.

GoTo-RA/DEK - Sie können eine spezifische RA bzw. Deklination eingeben und darauf schwenken.

Hinweis- Um ein Koordinatenpaar (RA/DEK) dauerhaft in der Datenbank zu speichern, kann es als benutzerdefiniertes Objekt, wie oben beschrieben, gespeichert werden.

Identifizieren

Der Identifizierungsmodus durchsucht einen beliebigen Datenbankkatalog der Montierung bzw. Name und Offset-Distanzen des nachsten passenden Objektos werden aufgelistet und angezeigt. Diese Funktion kann zwei Zwecke erfüllen: Erstens kann sie zur Identifikation eines unbekanten Objektos im Sichtfeld Ihr's Okulars verwendten werden. Außer dem kann der Identifizierungsmodus zur Lokalisierung anderer Himmelsobjekte, die dicht an den gegenwartig von Ihnen beobachteten Objekten liegen, verwendet werden. Wenn Ihr Teleskop z. B. auf den hellsten Stern im Sternbild Lyra gerichtet ist, konnen Sie die Identifizierung wahren. Daraufhin wird der Katalog der benannten Sterne zweifelsohne den Stern Vega als den von Ihnen beobachtete Stern angegeben. Wenn Sie Identifizieren wahren und in den Katalog nach benannten Objekte bzw. im Messier-Katalog suchen, weist Sie die Handsteuerung darauf auf hin, dass sich der Ringnebel (M57) ca. 6^ von Ihr aktuellen Position befindet. Eine Durchschnittung des Doppelsternkatalogs ergibt, dass sich Epsilon Lyrae nur 1^ von Vega entfern betindet.

Die Identifizierungsfunktion verwenden:

• Auf die Menutaste drucken und die Option Identifizieren auswahlen.
  Die Aufwärts-/Abwärts-Scrolltasten verwenden, um den Katalog, in dem gesucht werden soll, auszuwahlen.
• Drücken Sie auf ENTER, um mit derSuche zu beginnen.

HINWEIS: Manche Datenbanken umfassen Tausende von Objekten, und darauf kann es einzel Minuten dauern, bis das nachstliegende Objekt aufgerufen wird.

Pråzises GoTo

Die Montierung verfügt über eine GoTo-Funktion zum prazisen Annahern, die beim Auffinden extrem lichtschwacher Objekte sowie bei der Objet-Zentrierung im Sichtfeld für die Astrofotografie behilflich ist. Diese GoTo-Funktion sicht automatisch nach dem hellen Stern, der dem gewünschenten Objekt am nachsten liegt, und fordert den Benutzer dazu auf, den Stern sorgfältig im Objekt zu zentrierten. Die Handsteuerung berechnet nun die keine Differenz zwischen der GoTo-Position und der zentrierten Position. Aufgrund dieser Aufrechnung schwenkt die Montierung nun mit erhöhter Genaugkeit auf das gewünschte Objekt.

Das prazise GoTo verwenden:

1. Drücken Sie die MENü-Taste und wahren Sie mithilfe der Aufwärts- und Abwärts-Tasten das „Präzises GoTo" aus.
2. Wahlen Sie Datenbank, wenn Sie das Objekt, dass Sie betrachten möchten, aus einer Datenbankkatalogaufistung auswahlen möchten oder;
3. Wahlen Sie RA/DEK, um ein Himmelskoordinatenpaar einzugeben, auf das zugeschwenkt werden soll.
4. Sobald das gewünschte Objekt ausgewähl ist, wird der Ihrem gewünschten Objekt am nachsten liegende helle Stern von der Handsteuerung gesucht und angezeigt. Drücken Sie auf ENTER, um zum hellen Ausrichtungsstern zu schwenken.
5. Verwenden Sie die Richtungstasten, um den Ausrichtungsstern sorgfähig im Okular zu zentrierten.
6. Drücken Sie auf ENTER, um auf das gewünschte Objekt zu schwenken.

Anhang A: Firmware-Upgrade der Montierung und Handsteuerung

Zur Überprüfung von Firmware-Updates sieheitte diese URL:http://software.celestron.com/updates/CFM/CFM/

1. Schlieben Sie die mitgelieferte NexStar + Handsteuerung an einen der Aux-Anschlüssen an
2. Ein Standard-USB-A-Typ-Kabel an die Montierung und den PC anschließen.
3. Die CGX an die Stromversorgung anschließen und einschalten.
4. Den Celestron Firmware Manager (CFM) Öffnen.
5. Der CFM überprüft ihre Hardware und sicht nach Up- dates.Der CFM bestimmt automatisch, welche Kompon- nenten eine Aktualisieren benotigen.
6. Klichen Sie im CFM auf "Update" und erlauben Sie das Fertigstellen.

Anhang B:

Pflege und Instandhaltung

Die CGX-Montierung ist robust und wird Ihnen bei richtiger Pflege Jahre Freude bereiten.

Lagerung

Obwohl die Montierung sowie die Elektronik für den Einsatz im Freien entworgen wurde, sollte die Montierung nicht im Freuen gelagert werden, es sei dann sie ist durch ein überdachtes Observatorium oder beispielsweise eine Garage geschützt. Wir die Montierung dauerhaft Hitze, Kälte und Feuchtigkeit ausgesetzt, konnen Elektronik, mechanische Schmierung und Oberflächenqualität letztlich Schadennehmen. An einem überdachten, sonnengeschütteten Ort lagern. Möglichst an einem trockenen Platz aufbewahren.

ZWEIJAHRIGE EINGESCHRÄNKTE GARANTIE VON CELESTRON

A. Celestron garantiert, dass ihre Teleskop-Montierung für zwei Jahre frei von Material- und Verarbeitungsfehlern ist. Celestron wird ein solches Produkt oder Teile davon, wenn nach Inspektion durch Celestron ein Defekt an Material oder Verarbeitung gefunden wurde, reparieren oder austauschen. Die Verpflichtung von Celestron, ein solches Produkt zu reparieren oder auszufauschen, unterliegt der Bedingungen, dass das Produkt zusammen mit einem für Celestron zufriedenstellenden Kaufbeleg an Celestron zurückgesendet wird.

B. Die korrekte Rücksende-Autorisationsnummer muss zuvor von Celestron angefordsert werden. Rufen Sie Celestron unter [phone] an, um die Nummer, die auf der Außenseite Ihres Versandcontainers aufgebracht ist, zu erhalten.

Alle Rücksendungen müssen eine schriftliche Erklärung enthalten, aus der der Name, die Adresse und die Telefonnummer des Eigentümers, zu der er tagsüber erreichbar ist, zusammen mit einer kurzen Beschreibung aller beanstandeten Defekte, hervorgeht. Ausgetauschte Teile oder Produkte werden Eigentum von Celestron.

Der Kunde ist für alle Kosten für Versand und Versicherung zu und vom Celestron-Werk verantwortlich und muss diese Kosten im Voraus begleichen.

Celestron muss vermünftige Maßnahmen ergreifen, um jeder Teleskopmontierung unter dieser Garantie innerhalb von 30 Tagen nach Erhalt zu reparieren oder auszubauschen. Für den Fall, dass Reparatur oder Austausch mehr als drei Big Tage in Anspruch nimmt, muss Celestron den Kunden entsprechen in Kennnis setzen. Celestron besteht sich das Recht vor, ein Produkt, das aus der Produktlinie ausgeügbieten ist, durch ein neuen oder in Wert und Funktion vergleichbares Produkt zu ersetzen.

These Garantie erlischt und wird außer Kraft gesetzt, für den Fall, dass ein Produkt unter der Garantie in Design oder Funktion modifiziert wurde oder Missbrauch, unsachgemäß Handhabung oder autorisierter Reparatur unterzogen wurde. Des Weiteren sind Produktfehlfunktionen oder Wertminderung aufgrund von normalem Verschleib von dieser Garantie nicht abgedeckt.

CELESTRON LEHNT JEGLICH GEWÄHRLEISTUNG, OB AUSDRUCKLICH ODER STILLSCHWEIGEND, OB DER MARKTGANGIGKEIT ODER DER EIGNUNG FÜR EINEN BESTIMTMEN ZWECK, AUSSER DEM HIERIN GENANNTEN, AB. DIE ALLEINIGE VERPFLICHTUNG VON CELESTRON UNDER DIESER EINGESCHRANKTEN GARANTIE BESTEHT DARIN, NAS DURCH DIE GARANTIE ABGEDECKTE PRODUKT IN ÜBEREINSTIMMUNG MIT DEN HIERIN FESTGEHALTENEN BEDINGUGENZ U REPARIEREN ODER AUSZUTAUSCHEN. CELESTRON LEHNT AUSDRUCKLICH JEGLICH HAFTUNG FÜR ENTGANGENE PROFITE, ALLGEMEINE, SPEZIELLE, INDIREKTE ODER FOLGESCHÄDEN AB, DIE SICH AUS ENER GARANTIEVERLETZUNG ERGEBEN KÖNnten ODER DIE DURCH NUTZUNG BZW. UNFÄHIGKEIT ZUR NUTZUNG JEGLICHEN CELESTRON-PRODUKTS ERGEBEN. JEGLICH STILLSCHWEIGENDE ODER NICT BEANSPRUCHBARE GEWÄHRLEISTUNGEN IST ZEITLICH Auf ZWEI JAHRE AB DATUM DES URSPRÜNGLICHEN KAIFS BESCHRANKT.

Eine Staaten erlauben keinen Ausschluss oder keine Beschänkung von zufälligen oder Folgeschäden sowie keine zeitliche Begrenzung einer stillschweigenden Garantie; davon konnten die oben genannten Beschänkungen und Ausschluss auf Sie nicht zuteffen.

These Garantie gibt Ohnen bestimmte Rechte und darüber hinaus konsonten Sie auch weitere Rechte haben, die von Land zu Land varieren.

Celestron gehalt sich das Recht vor, jegliches Modell und jeglichen Teleskotyp zu modifizieren oder aus der Produktlinie auszuschreiben, ohne denen dies vorher anzukündigen.

Wenn ein Garantiefall eintritt oder wenn Sie Hilfestellung bei der Verwendung ihrer Teleskopmontierung bestehtig, wenden Sie sichitte an:

Celestron

Kundendienstabteilung

2835 Columbia Street

Torrance, CA 90503

Tel.: [phone]

Montag - Freitag 8.00 - 16.00 PST (pazifische Zeitzone)

HINWEIS: These Garantie ist für Kunden in den USA und Kanada gültig, die these Product von einem autorisierten Celestron-Handlcer in den USA oder Kanada gekauft haben. Eine Garantie außerhalb der USA und Kanada gilt nur für Kunden, die bei einem internationalen Celestron-Vertrieb oder einem autorisierten Celestron-Handlcer im jeweiligen Land eingekauft haben.itte wenden Sie sich fur jedem Garantieservice an diese Ansprechpartner.

CFC RoHS

FCC Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B in Übereinstimmung mit Antikel 15 der FCC-Bestimmungen. Diese Grenzwerte bieten einen angemessenen Schutz vor Störungen in Wohnanlagen. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenznergie aus und kann den Funkverkehr stören, wenn es nicht gemäß den Anweisungen installiert und verwendet wird. Es kann jedoch nicht garantiert werden, dass in einer bestimmen Einrichtung keine Störungen auftreten. Falls这点ies Gerät Störungen des Radio-oder Fernsehempfangs verursacht, was durch ein vorübergehendes Ausschalten des Geräts festgestellt werden kann, wird der Benutzer dazu angehalten, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu behehen:

Die Ausrichtung der Empfangsantenne ändern.
Die Distanz zwischen dem Gerät und dem Empfänger vergroßern.
- Anschluss des Geräts an eine Steckdose, die nicht am selbst Stromkreis angeschlossen ist, wie die des Empfängers.
- Fragen Sie den Handler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe.

Produktdesign und technische Daten können ohne Vorankündigung geändert werden.

Dieses Produkt wurde für die Verwendung durch Personen von 14 Jahren und darüber entworfen und vorgesehen.

www.celestron.com

2835 Columbia Street · Torrance, CA 90503 U.S.A.

Telefon: [phone]

©2017 Celestron • Alle Rechte vorbehalten.

CELESTRON
