MANUALE UTENTE CGX Equatorial 1100 CELESTRON

Introduzione 5
Requisiti di Sistema. 5
Elenco Componenti 5
Panorama 6
Assemblaggio 8
Funzioni di Base 10
Allineamento polare Della Montatura 11
Allineamento Polare di Precisione 12
Raggio di Movimento Sulla Montatura 12
Regolazione della Montatura per Latitudini Molto Alte o Basse 13
Porta USB 13
Porte AUX. 13
Porta Autoguida 13
Controllo Manuale NexStar+ 14
Catalogo Degli Oggetti 18
Rotazione Verso un Oggetto 18
Appendice A: Aggiornamento del Firmware della Montatura e Pulsantiera 24
Appendice B: Cura e Manutenzione 25
Garanzia Limitata di Due Anni Celestron 26

Introduzione

Avertenza

Non guardare mai direttamente il Sole a occhio nudo o con un telescopo (a meno che non si disponga del corretto Milano). Cio potrebbe causare danni irreversibiliagli occhi.
- Maiutilizzareiletelescopio perproiettareun'immagine del Sole suuna qualsiasi superficie.L'accumulo internodi calorepuodanneggiareiltelescopioei relativiaccessori adesso fissati.
- Mai utilizzare unchio solare per oculare o un prismi di Herschel. L'accumulo di calore all'interno del telescopoie cui causare l'incrinatura o la rottura di tali dispositivi, lasciando che la luce solare non filtrata passi attraverso l'occhio.
- Mai lasciare il telescopo incustodito. Assicurarsi che un adulto che abbia familiarità con le procedure di funzionamento corrente sua sempre presente con il telescopo, specialmente in presenza di bambini.

Requisiti di Sistema

• Il CGX richiede corrente continua a 12 Volt con almeno 4 ampere di corrente. Celestron mette a disposizione un alimentatore c.a. a 12VDC 5A_1 includendo un connettore cilindrico fillettato il cui utilizzo è consigliabile. Anche le batterie portatili da 12 volt fornisco un'alimentazione elettrica adatta. La montatura comprende il cavo di alimentazione c.c. con spinotto accendisigari.
• Il telescopo deve ave una barra di montaggio a coda di rondine di tipo CG-5/Vixen o CGE/Losmandy D. CGX si adatta bene ad uno di quosti formati dei supporti a coda di rondine.
• Per assicurare prestazioni ottimali, il carico utile totale del telescopoio non delve essere superiore a 55 libbre (25 kg), contrappesi esclusi.
  Utilizzare i sistemi operativi Windows 7/10 con il software di controllo del telescopo.
• Cavo USB con connettore standard A quando è collegato alla porta USB della montatura (solo per PC).
• Cacciavite a stella (opzionale, solo per la regolazione dei comandi).

Elenco Componenti

Scatola 1: Montatura equatoriale CGX 91530-1

CGX montatura equatoriale testa

8 mm chiave a brugola (in cattivita in maniglia posteriore della montatura)

Barra di contrappeso e dato di arresto

3 viti a testa esagonale incassata da 8 mm (la testa si attacca al treppiede)

Cavo di alimentazione da 12V DC

Pulsantiera NexStar+

Scatola 2: Treppiede e Contrappesi CGX

Treppiede

2 contrappesi da 5 kg (11 lb)

Vano accessory

Manopola vassoio e rondella (filettata sulla colonna centrale del treppiede)

Panorama

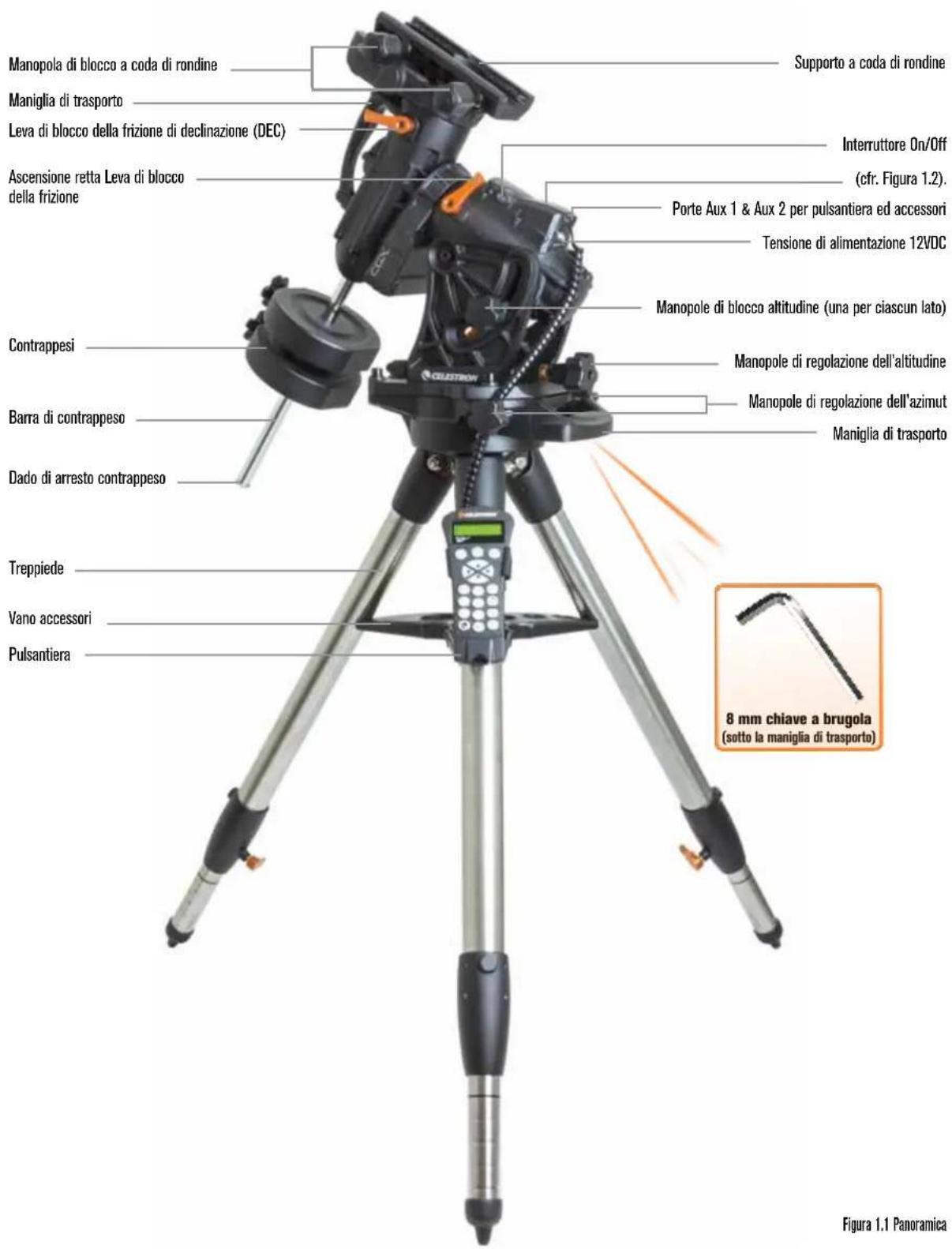

Figura 1.1 Panoramica

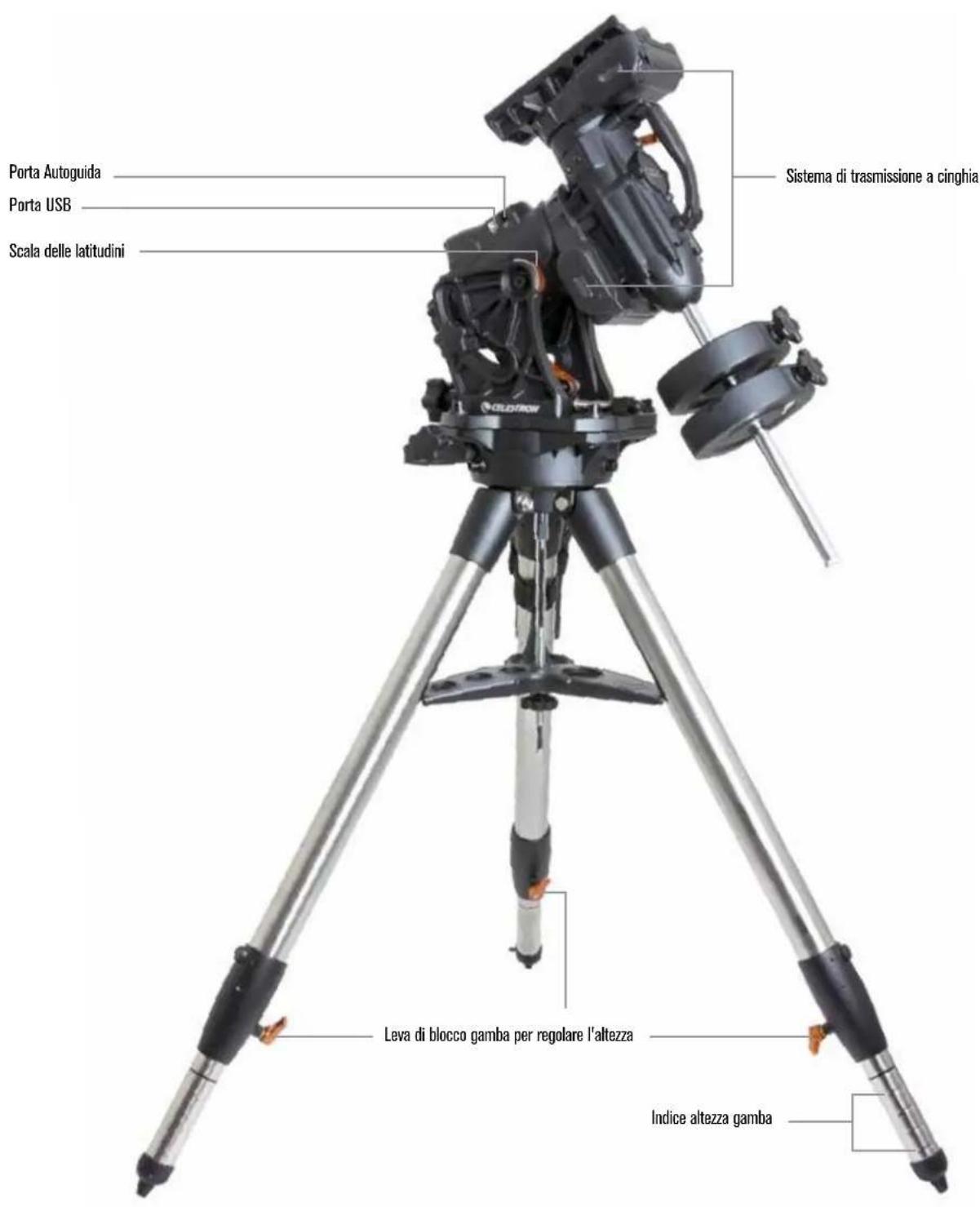

Figura 1.2 Panoramaica

Assemblaggio

Disimballare tutti i contenuti e seguire la seguente procedura per assemblare la montatura. In caso di acquisto singolo del CGX, il treppiede include due contrappesi da 11 lb. Mention, se il CGX è stato acquistato con un grande tubo ottico, saranno compresi più pesi per raggiungere l'equilibrio.

Note: La chiave a brugola da 8 mm inclua si trova sotto a maniglia posteriore della montatura, come migliorato in Figura 1.1.

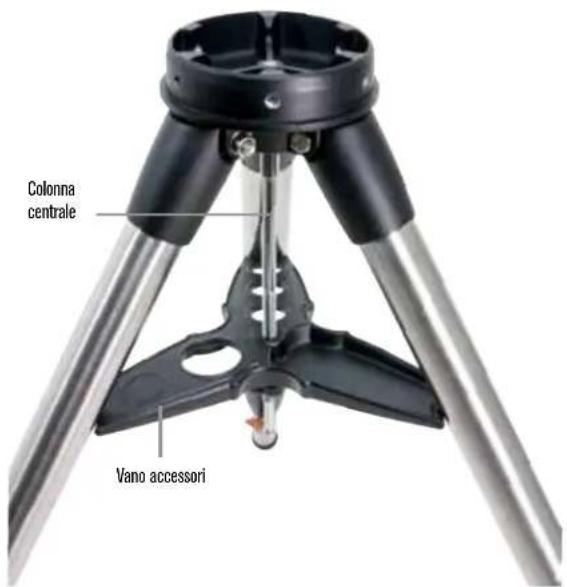

Impostare il treppiede

1. Mettere il treppiede in posizione verticale e tirare le gambe dello stesso verso l'esterno fino a quando non raggiungeranno l'estensione massima.
2. Rimuovere dadi e rondelle di supporto del treppiede dal colonna centrale fissati sulla parte superiore (Figure 2.1 e 2.2).
3. Collocare il vano accessori sopra la colonna centrale in modo che ciascuno dei tre bracci del vassoio sostenga una gamba del treppiede.
4. Infilare il dato e la rondella di nuovo sulla colonna filettata e serrare saldamente in posizione. Il vano accessori non dovrebbe essere in grado di spostarsi contro il treppiede (Figure 2.1 e 2.2).
5. Regolare l'altezza del treppiede allentando le manopole di blocco sull'estremita di agli gamba del treppiede. Poi regolare l'altezza della gamba secondo le proprie esigenze e stringere di nuovo le manopole di blocco, una gamba alla volta. Si noti che i contrassegni di riferimento gamba possono essere utilizzati per livellare disponibile il treppiede.

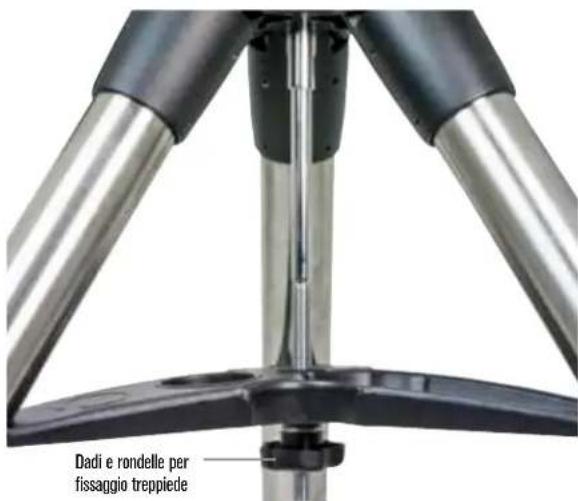

Figura 2.1 Configurazione del treppiede

Figura 2.2 Configurazione del treppiede

Fissaggio della montatura al treppiede

1. Mettere la testa sul treppiede in modo che può insertiri correttamente nella superficie di accoppiamento.
2. Per una migliorare stabilità, orientare la montatura in modo che la barra di contrappeso è posizionata direttamente sopra la gamba del treppiede, come lostrato nelle Figure 1.1 e 1.2. Si noti che è possibile orientare la montatura in modo che la barra di contrappeso sia tra due delle gambe del treppiede che sono essere utili aasse latitudini, permettendo ai contrappesi di essere più distanti dal treppiede.
3. Usare la chiave a brugola da 8 mm in dotazione (Figura 3) per avvitare le 3 viti di fissaggio sulla montatura.

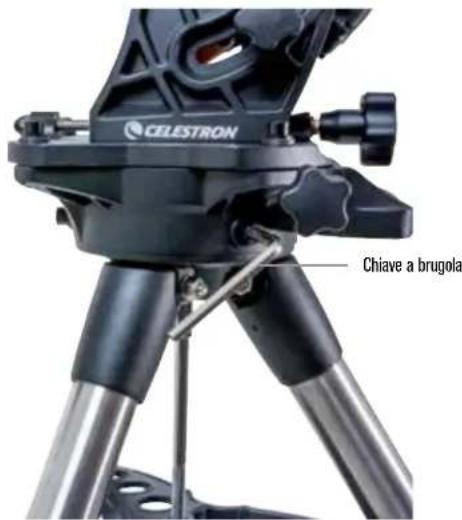

Figura 3 Fissaggio della montatura al treppiede

Allineamento polare parziale della montatura

Prima di caricare ulteriamente la montatura ed il treppiede, posizionare il supporto più o meno verso nord (o sud se nell'emisfero australe), e impostare la latitudine. Allentare le due manopole di blocco altitudine, quando ruotare la manopola di regolazione altitudine (Figura 1.1) finché la latitudine non si è parzialmente impostata, come indicate sulla Scala della latitudine (Figura 1.2); quando serrare nuovamente le manopole di blocco altitudine. La Scala è concepita solo per l'allineamento polare parziale. Si potra raggiungere in seguito l'allineamento polare più preciso con l'assistenza della pulsantiera computerizzata.

Aggiungere i contrappesi

Rimuovere il dato di arresto alla fine della barra di contrappeso,aggiungere i contrappesi,quindi avvitare il dato di arresto.Mantenere la barra di contrappeso puntata verso il basso.(Figura 1.1)

Fissaggio del telescopo alla montatura

1. Assicurarsi che sia le leve di frizione di declinazione (DEC) che di ascensione retta (AR) vengano strette.

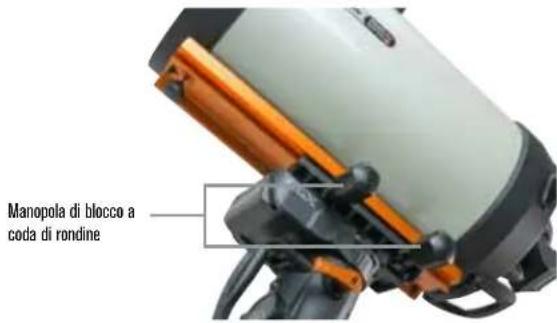

2. Allentare le manopole di blocco del supporto a coda di rondine, abbastanza per permettere alla coda di rondine di adattarsi al supporto. Nota: la freccia delve essere rivolta verso la stessa parte della maniglia anteriore (Figura 4).

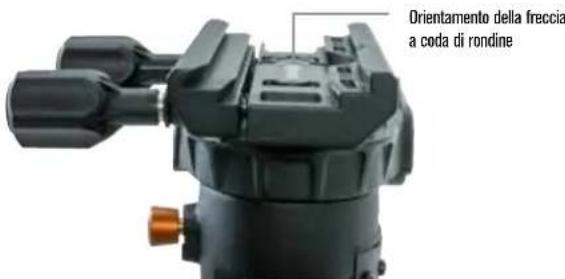

3. Far scorrere la barra a coda di rondine del telescopio nel supporto a coda di rondine della montatura. Fissare il telescopio in posizione con le due manopole di blocco (Figura 5).

Il CGX si adatta all'ampia coda di rondine stile CGE Celestron e a code di rondine più piccole stile CG-5, commeanche per code di rondine Losmandy D1 e stile Vixen2.

1 Verificare la barra a coda di rondine Losmandy prima di fissare il telescopo alla montatura. Misure e angoli della coda di rondine possono variate tra i diversi produttori.
2 Verificare la barra a coda di rondine Vixen prima di fissare i telescopo alla montatura. Si rammenta che alcune code di rondine stile Vixen non sono piatte e non hanno la stessa altezza sulla barra. A seconda della lunghezza del piano, l'adattabilità al supporto a coda di rondine della montatura può risultarne compromessa.

Figura 4 Fissaggio della montatura al treppiede

Figura 5 Coda di rondine del telescopio posizionata correttamente

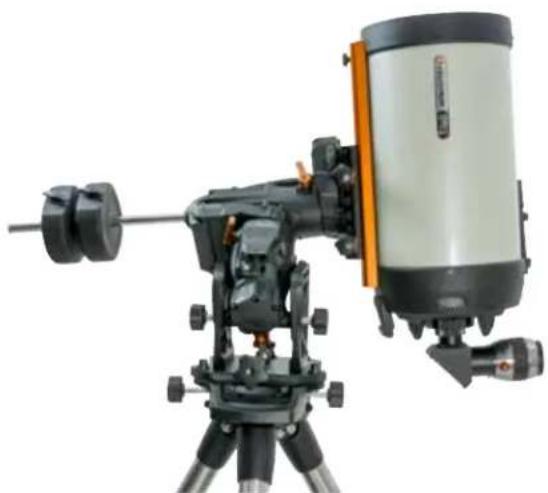

Bilanciare la montatura

Asse di ascensione retta: Sbloccare con cautela la leva della frizione per l'ascensione retta e posizionare la barra di contrappesoosi che sia orizzontale.Senza lasciare il telescopo,controllare da quale lato pende la bilancia.Far scorrere i contrappesi, se necessario,in modo che l'asse di AR non si muove quando la frizione è sbloccata.

Asse di declinazione: Con la barra di contrappeso alla in orizzontale, sbloccare con cautela la leva della frizione di declinazione e controllare in che modo il tubo ottico è equilibrato (Figura 6). Far scorrere il tubo ottico in avanti o indietro, secondo necessità, per raggiungere l'equilibrio. Per telescopi grande e pesanti, riportare il telescopo nella posizione di riposo prima di allentare le manopole di blocco del supporto a coda di rondine.

Figura 6 Bilanciere la montatura

Fissaggio della custodia per pulsantiera

Avolgere il cinturino a strappo e la custodia attorno alla gamba del treppiede e posizionarvi la pulsantiera al suo interno.

Collegamento pulsantiera

Collegare la pulsantiera NexStar+ in dotazione ad una delle porte Aux.

Avverenza: Non collegare la pulsantiera alla porta Autoguida. Potrebbero verificarsi danni alla montatura o alla pulsantiera. Allo stesso modo, non collegare il cavo autoguida alla porta AUX, altrimenti potrebbero verificarsi danni.

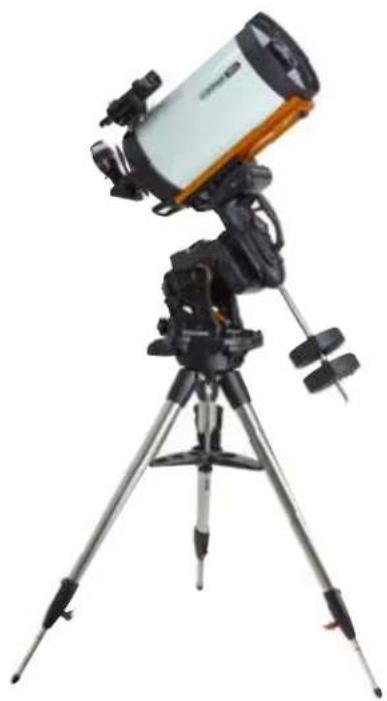

Posizione iniziale

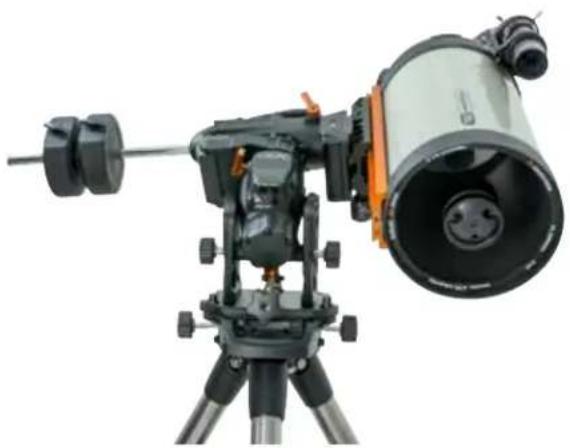

La montatura si trovava in posizione di riposo quando la barra di contrappeso è rivolta verso il basso, e il telescchio punta lungo l'asse polare della montatura, come illustrato nella (Figura 7). Gli interrupttori interni della montatura la posizione ranno a riposo dopo l'accensione (per ulteriori informazioni cfr. "Funzioni di base"); sare comunque possibile posizionare manually che la montatura prima dell'accensione. E' sufficiente sbloccare le due leve di blocco.

Figura 7 Telescopoio in posizione iniziale

Funzioni di Base

Con la montatura assemblata e allineata polarmente, procedere alla sua messa in servizio:

Accendere la montatura

La montatura CGX può essere alimentato tramite l'adattatore per batterie auto in dotazione con una batteria da 12VDC in grado di fornire almeno 4 ampere di corrente. Oppure si può utilizzare l'adattatore CA opzionale che fornisce 12VDC e 4 ampere di corrente. Celestron mette a disposizione alimentatori CA con connettori cilindrici fillettati.

Posizione iniziale e Informazioni sul site

1. Collegare la pulsantiera NexStar+ in dotazione ad una delle porte Aux. É possible collegarla a Aux 1 o Aux 2.
2. Collegare il cavo di alimentazione alla porta di tensione di alimentazione sulla montatura. Assicurarsi di fissare il cavo di alimentazione al connettore cilindrico filetto.
   3.Accendere l'unita.
3. Quando sulla pulsantiera si visualizza "CGX Pronto", premere INVIO due volte. La montatura procedera a portarsi sulla posizione iniziale dell'interruttore.

4. Selezionare City Database o Custom Site.

5. In City Database, selezionare la città più vicina alla propria posizione.

6. Se si scegliue Custom Site, sare necessario insere longitudinal, latitudine e fuso orario della propria posizione.
7. Una volta che la posizione è selezionata, impostare la data e l'ora. Il CGX ha un orologio in tempo reale (RTC) che memorizza la data, l'ora e le informazioni sulla posizione per il prossimo utilizzo della montatura.

Allineamento

Prerequisite: La montatura deve essere allineata polaramente in maniera parziale, con la data, f'ora e le informazioni sulla posizione inserte correttamente, come descririto nel punto precedente.

1. Per ottener i migliori risultati di allineamento, scegliere Two Star Align e premere INVIO.

Si cui scegliere ancche Solar System, One Star, Last Align, o Quick Align. I tasti di scorrimento 6 e 9 sulla tastiera vengono utilizzati per scorrere qualsiasi selezione elenco sulla pulsantiera.

1. Selezionare la prima stella dall'apposto elenco delle stelle. Utilizzare i tasti di scorrimento 6 (su) e 9 (giù) sulla tastiera per selezionare i nomi delle stelle. Si tratta delle stelle più luminose e più facili da trovare. Premere INVIO dopo aver selezionato una stella adatta. Se la montatura è allineata polarmente in maniera parziale,essa ruotera verso la posizione approssimativa della stella.

La selezione predefinita di stelle si trova sul lato ovest del meridiano. Se il cielo è ostruito ad Occidente o si desidera scegliere stelle sul lato est del meridiano, premere il tasto MENU sulla tastiera.

1. Utilizzato i tasti di direzione, ruotare il telescioso verso la stella selezionata e centrarla nel mirino, quando premere INVIO.

La montatura regolera automaticamente la velocità del motore per mettere a fuoco.

1. Utilizzato i tasti di direzione, mettere a fuoco la stella nell'oculare del telescopoio e premere ALLINEA.

2. Selezionare una seconda stella dalla lista e ripetere la procedura dalla fase 2 al 4. Quando viene richiesto di aggiungere una stella di calibrazione, è possibile premere il tasto INDIETRO per completare l'allenamento, o per risultati ottimali, procedere ad aggiungerla.

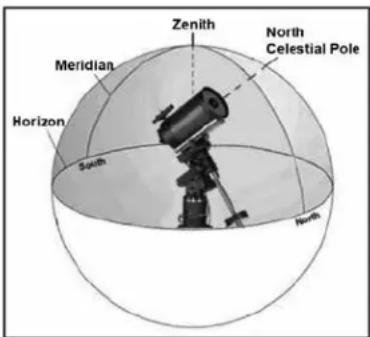

Per ottenere i migliori risultati,aggiungere almeno una stella di calibrazione. Ciò migliorerà la precisione di puntamento della montatura.

1. Quando viene richiesto di "aggiungere stella di calibrazione", scegliere una stella alla lista e premere INVIO. La montatura si spostera verso l'alto lato del meridiano per aggiungere la stella di calibrazione.

2. Centrare ed allineare la stella casi come avete fatto con le prime due stelle di allineamento: Centrato il mirino, premere INVIO; centrare la stella nel proprio oculare, quando premere ALLINEARE.

3. Quando viene richiesto di aggiungere un'altra stella di calibrazione, è possibile continuare ad aggiungere altre, o premere INDIETRO per completare l'allineamento.

Selezione di oggetti

Selezionare dal database degli oggetti classificati per Sistema Solare, stelle, o Profondo Cielo. All'interno di quosti menu (con i tasti numerici 1, 2, e 3, è possibile selezionare per nome dell'oggetto o numero di catalogo popolare (quale, M42 per Messier 42).

I tasti 6 e 9 (su e giù) permettono di scorrere qualsiasi elenco nella pulsantiera. Premere INVIO per passare all'oggetto selezionato nella lista.

Esempio di selezione e di rotazione verso l'oggetto del profondo cielo Messier M42:

• Premere la funzione PROFONDO CIELO poi INVIO
• Scorrere verso il basso (tastierino 9) per Messier e premere INVIO
• Premere "0-4-2" sulla tastiera e premere INVIO

La funzione SkyTour (tastierino 5) rappresents a un ottimo modo per esplorare il cielo alla consultare una mappa stellare. La funzione Tour generera un elenco degli oggetti più interessanti da osservare per fuso orario e posizione geografica.

Allineamento Polare della Montatura

Il lavoro computerizzato Vai-a è in grado di individuire gli oggetti,anche se la montatura non è perfettamente allineata al polo.Tuttavia,allineamento polare è necessario per raggiungere una migliorie precisione di tracciamento della montatura.Ed è essenziale per la fotografia astronomica.Quando è ben allineata all'asse polare,la montatura equatoriale traccia il cielo in un unico movimento,mantenendo l'oggetto al centro dell'oculare o fotocamera.

Ilsystemadiallineamento polare DGXi compone di un regolatore per l'altitudine ed uno per I'azimut (Figura 8).

Celestron mette a disposizione un cannocchiale polare opzionale, che si attacca alla montatura. Il cannocchiale polare opzionale non passaattraverso l'asse di ascensione retta perché quella zona èutilizzata per il cablaggio interno. Se non si utilizza il cannocchiale polare opzionale, è possibile ottenere an allineamento polare parziale osservando nel mirino del telescopoie, e regolando la montatura fino a centrare la Stella polare dall'oculare del telescopoie. Ciò ti portera entro circa tre quarti di grado all'interno del Polo Nord Celeste (NCP).

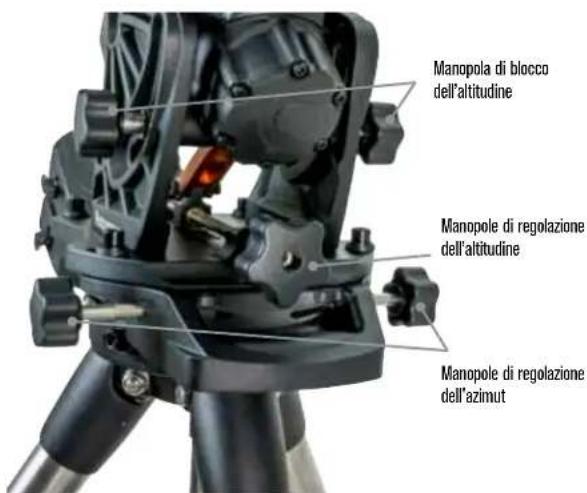

Figura 8 Regolazione allineamento polare

Allineamento Polare di Precisione

L'allineamento polare totale Celestron consente l'allineamento polare di precisione della montatura perché l'utilizzo della Stella polare o cercatore polare. L'allineamento polare guidato dal software consente di scegliere la stella più adatta.

Prerequisite: Il CGX deve essere allineato a due stelle, ad una stella, o al Sistema solare.

1. Selezionare la stella luminosa adatta dal database della pulsantiera NexStar. Ruotare il telescopoippo verso la stella.
2. Premere il tastingo ALLINEA. Selezionare "Allineamento polare", quindi "Allineare montatura" nella lista.
3. Il telescopo sare poi ruotato nuovamente verso la stella di allineamento e vi chiedo di centrarlo nell'oculare al fine di "sincronizzato" sulla stella.
4. Premere Allineare ed il telescopo ruotera verso la posizione della stella se fosse allineata al polo con precisione.
5. Utilizzare le regolazioni di altitudine e azimuth della montatura per posizionare la stella al centro dell'oculare. Non utilizzato i tasti direzionali sulla pulsantiera per centrate la stella.
6. Premere Invio. L'allineamento polare è stato completato.

Raggio di Movimento Sulla Montatura

Raggio Software

Il CGX impiega sensori di limite controllati da software che rilevano quando la montatura sta per raggiungere il limite delchio meccanico. Una volta che la montatura raggiunge l'interrutatore, il motore decelera fino all'arresto e apparirà un messaggio di avviso "Finecorsa". La montatura non ruoteraoltre nella direzione del finecorsa fino a quando la direzione non verra invertita.

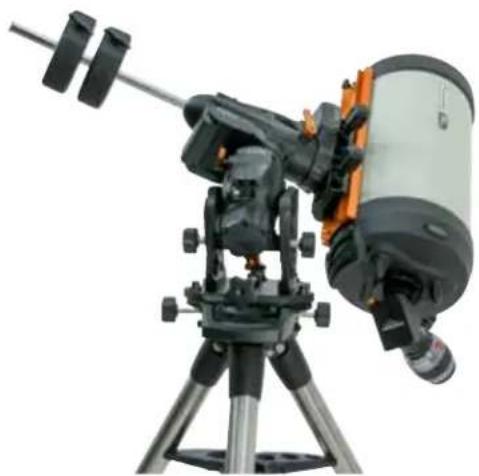

Cambio meccanico

Il CGX utilizza il cabaggio interno in modo che la montatura è progettata per non muoversi altri un dato raggio. Entrambi gliassi sono limitati da un punto di arresto integrato nella montatura. Questo limite radiale cui sono aiutare a prevenire le interferenze non intenzionali tra il telescopoio e la montatura o treppiede. Se per qualsiasi motivo la montatura supera il finecorsa software (o se la frizione è sbloccata e la montatura viene spostata manually),essa si fermera al punto di arresto.

Il limite AR (Figura 9.1) consente di tracciare 20^ al di la del meridiano. Se si lascia la montatura incustodita durante la tracciatura,essa si fermera automaticamente prima di raggiungere il punto di arreso meccanico.

Il limite DEC (Figura 9.2) contiene raggio di rotazione sufficiente per raggiungere qualsiasi parte del cielo.

Figura 3.1 Un Iato del limite meccanico di AR

Figura 9.2 Un lato del limite meccanico di DEC

Regolazione della Montatura per Latitudini Molto Alte o Basse

La testa EQ pùo essere impostata sul treppiede in tre diverse posizioni, le quali possono essere utilizzate anche per ottimizzare l'equilibrio sul treppiede. La montatura è in posizione centrale, operante a latitudini comprese tra 20 e 55^ . Se si desidera utilizzato la montatura a latitudini inferiori a 20^ , spostare la montatura in avanti, se si desidera utilizzarla sopra i 55^ , spostare la montatura all'indietro.

1. Rimuovere la testa dal treppiede togliendo le 3 viti a testa esagonale.
2. Rimuovere con cautela le 8 viti a testa esagonale situate除去 la testa. Al termine, il meccanismo di regolazione dell'altitudine sare l'unica casa a fissare la piastra inferiore della testa EQ.
3. Girare la manopola di regolazione dell'altitudine finché i fori filettati sul fondo della montatura siano allineati con la nuova series di fori presenti sulla piastra inferiore. Far scivolare la piastra in avanti (verso il lato della barra di contrappeso) per utilizzato a latitudini più basse. Far scivolare la piastra all'indietro (verso la manopola di regolazione dell'altitudine) per utilizzato a latitudini più alte (Figura 10).

Porta USB

La porta USB sul CGXieneutilizzata per interfacciarsi con il PC solo per:

1. Usare con il software di controllo del telescopo dedicato.
2. Aggiornare il firmware di controllo del motore sulla montatura.
   É sufficiente collegare uno cavo USB standard di tipo A nella porta USB sulla montatura, e collegare al PC. La montatura si installerà automaticamente.

La porta USB sulla montatura non deve essere utilizzata con software di controllo del telescopo ASCOM o terzi. Per controllare la montatura via ASCOM, collegare il PC alla mini porta USB della pulsantiera NexStar+.

Porte Aux

Aux 1 e Aux 2 sono essere utilizzate per la pulsantiera NexStar+,osi come per gli accessori optionali quali il modulo StarSense AutoAlign e SkyPortal WiFi.

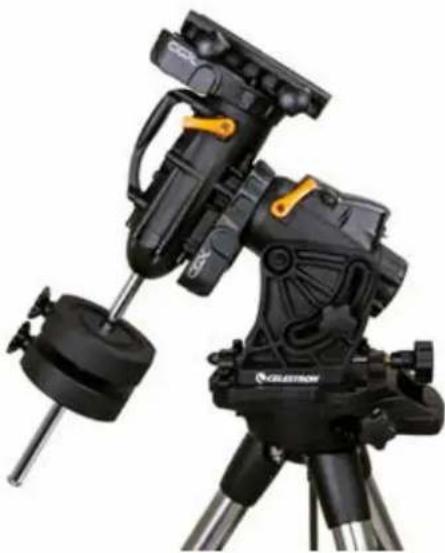

Porta Autoguida

La porta autoguida deve essereutilizzata solo perire autoguida della telecamera.

ATTENZIONE: Non collegare mai la pulsantiera NexStar+ o altri accessori alla porta autoguida. Rischio di danni.

POSIZIONEDI PREDEFINITO

POZIONE INDIETRO

POSIZIONE AVANTI
Figura 10 Modifica della posizione della montatura sulla testa del trepplede

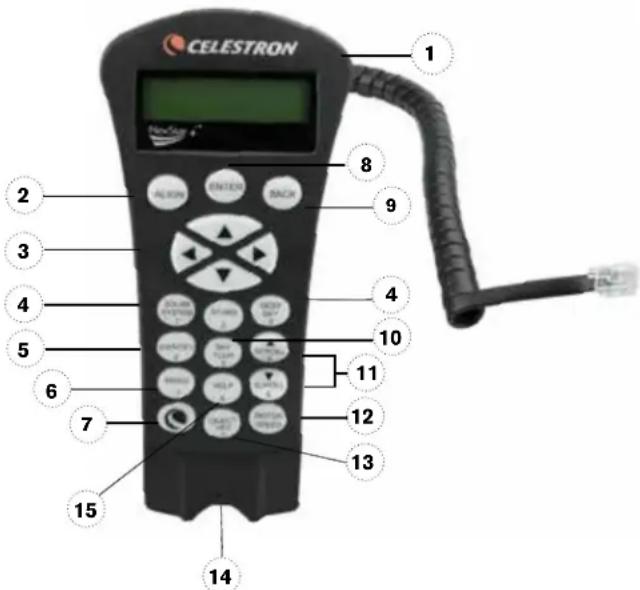

Controllo Manuale NexStar+

1. Finestra del display a cristalli liquidi (LCD): Retroilluminazione rossa per una comoda visualizzazione notturna delle informazioni relative al telescopo e per il testo a scorrimento. Rimuovere il nastro protettivo trasparente dalso schermo prima dell'uso.
2. Allinea: Fornisce istruzioni al telescchio per avviare la procedura di allineamento predefinita. E inoltre utilizzato per selezionare una stella o un oggetto come posizione di allineamento.
3. Tasti direzionali: Consente il controllo completo del proprio telescopo in qualsiasi direzione. Utilizzare i tasti direzionali per centrare gli oggetti nell'oculare o per ruotare manualmente il telescopo.
4. Tasti Catalogo: Consentono l'accesso diretto a ognuno dei cataloghi principali presenti nel database con migliaia di oggetti.

Il telescopo contiene nel proprio database i seguenti cataloghi:

• Sistema solare- Tutti i 7 pianeti presenti nel nostrosystema solare più la Luna, il Sole e Plutone.
• Stelle-elenchi personalizzati di tutte le stelle, le stelle doppie, le stelle variabili, le costellazioni e gli asterismi più luminosi.

• Profondo Cielo-Elenchi personalizzati di tutte le migliorari galassie, nebulose e ammassi stellari nonché gli oggetti Messier e NGC selezionati completi.

• Identifica: Consente di cercare nel database del telescopo e visualizza il nome e la distance degli oggetti corrispondenti più vicini.

• Menu: Visualizza le funzioni di configurazione e di utilità, quali la velocità di tracciabilità, gli oggetti definiti dall'utente e altri.
• Opzione (Logo Celestron): Funzione in modo simile al tasti SHIFT di una tastiera e può essere utilizzato in combinazione con altri tasti per accedere a funzionalità e funzioni più avanzate da aggiungere con altri aggiornamenti del firmware.
• Invio: Il tasto INVIO consente di selezionare qualiasi funzione del telescopo, di accettare i parametri immessi e di ruotare il telescopo verso gli oggetti visualizzati.
• Indietro: Il tasto INDIETRO fara uscire l'utente dal menu corrente e visualizzera il livello precedente del percorso del menu. Premere INDIETRO ripetutamente per andare al menu principale oppure per cancellare i dati inserti per sbaglio.
• Sky Tour: consente di attivare la modalità Tour, la qualecca tutti i migliori oggetti nel cielo e ruota automaticamente il telescchio nella loro direzione.
• Tasti di scorrimento: Utilizzare per scorrere verso l'ALTO e il BASSO qualsiasi elenco del menu. Un simbolo raffigurante una dopbia freccia sul lato destro dello schermo LCD indica che i tasti di scorrimento sono essere utilizzati per visualizzato informazioni aggiuntive. I tasti hanno una forma con bordi marcati per renderere più semplice la loro individuzioneenza guardare.

Figura 11

Figura 11.2

1. Velocità del motore: Simile al tasto Rate (velocità) sulla pulsantiera NexStar originale, consente di modificare la velocità del motore una volta premuti i tasti direzionali.
2. Info Oggetto: consente di visualizzare le coordinate e le informazioni importanti relativeagli oggetti selezionati dal database del telescopoio.
3. Mini Porta Usb (cavo non incluso): Si collega al PC per controllare il telescioso via desktop o per eseguire gli aggiornamenti del firmware.
4. Menu Help: Nei futuri aggiornamenti del firmware, quello tasto offrirà suggerimenti per la risoluzione dei problemi. Per comodità, attualmente funziona come collegamento rapido al Catalogo Messier.

Selezione di un oggetto

Una volta allineato correttamente il telescchio, è possibile selezionare un oggett da uno qualsiasi dei cataloghi presenti nel database del controllo manuale NexStar+. La pulsantiera dispone di un tasto dedicato per ciascuna categoria di oggetti nel database: oggetti del Sistema solare, Stelle e oggetti del profondo cielo.

• Sistema Solare - Il catalogo del Sistema solare visualizzera tutti i pianeti (e la Luna) presenti nel loro Sistema Solare che sono attualmente visibili nel cielo. Per consentire che il Sole sia visualizzato come opzione nel database, vedere l'opzione Consenti Sole nella sezione di Configurazione del database nel manuale.
• Stelle - Il catalogo delle stelle visualizzza un elenco personalizzato di tutte le stelle, le stelle doppie (binarie), le stelle variabili, le costellazioni e asterismi più luminosi.
• Profondo cielo: il catalogo del Profondo Cielo visualizza un elenco di tutte le migliori Galassie, Nebulose e Ammassi, nonché oggetti del catalogo Messier e una selezione di oggetti del catalogo NGC. Vi è inoltre un elenco alfabetico di tutti gli oggetti del profondo cielo ordinati secondo il relativo nome comune.

Utilizzare i tasti di scorrimento per scorrere i cataloghi e trovare l'oggetto che si desidera visualizzato. Durante lo scorrimento di un lungo elenco di oggetti, tenere premuti il tasto SU o il tasto GIU per scorrere il catalogo nella relativa direzione a una velocità più elevata.

Rotazione verso un oggetto

Una volta che l'oggetto desiderato sare visualizzato sullo schermo della pulsantiera, vi sono due opzioni:

• Premere il tasto INFO OGGETTO. Cio fornirà informazioni utili in merito all'oggetto selezionato, quali grandezza, costellazione e informazioni estese in meritoagli oggetti più popolari.

• Utilizzare i tasti freccia SU/GIU' per scorrere lungo le informazioni dell'oggetto visualizzato.

• Utilizzare il tasto INDIETRO per tornare al database.

• Premere il tasto INVIO. Ciò farà ruotare automaticamente il telescopo alle coordinate dell'oggetto visualizzato sulla pulsantiera. Mention il telescopo è in fase di rotazione verso l'oggetto, l'utente più agli avere accesso a molte delle funzioni del controllo manuale (quali la visualizzazione delle informazioni in merito all'oggetto).

NOTA: I cataloghi Messier, NGC e SAO richiedono all'utente di insertire una designazione numerica. Una volta selezionato il tasto del catalogo appropriato e selezionato il catalogo Messier, NGC o SAO, si vedra un cursore lampeggiante ad indicare l'accesso alla modalità di immissione numerica.

Digitare il codice dell'oggetti che si desidera visualizzare. Premere INVIO per comandare al telescopo di ruotare verso l'oggetti, oppure tenere premuto il tasto OPZIONE (logo Celestron) e premere il tasto INFO OGGETTO per vedere le informazioni relative all'oggetti selezionato.

ATTENZIONE: mai far ruotare il telescPIO nelle qualcuno sta guardando nell'oculare. Il telescPIO cui spostarsi a velocità di rotazione elevate e cui colpire un osservatore nell'occhio.

Tasto Velocità motore

Il tasting motori SPEED (VELOCITÀ MOTORE), simile al tasting Rate (Velocità) del controllo manuale NexStar originale, consente di modificare istantaneamente la velocità dei motori da alta velocità di rotazione a velocità di guida precise o in qualsiasi intervallo intermediio. Ciacuna velocità corrisponde a un numero sul tastierino della pulsantiera. Il tasting numero 9 è la velocità più elevata (circa 3,5^ al secondo, a seconda della montatura) ed è utilizzato per la rotazione da un oggetto all'alto e per individuire le stelle di allineamento. Il tasting 1 correponde alla velocità più bassa (metà sidereo) ed è utilizzato per centrare in modo preciso gli oggetti nell'oculare.

Per modificare la velocità dei motori:

• Premere il tasto VELOCITA MOTORE sulla pulsantiera. Lo schermo LCD visualizzerà la velocità corrente del motore
• Premere il numero sulla pulsantiera che corrisponde alla velocità desiderata.

La pulsantiera dispone di una funzione "doppio tasting" che consente di augmentare istantaneamente la velocità dei motori sulla dover scegliere una velocità. Perutilizzare但这a funzione, premere servicamente il tasto a freccia che corrisponde alla direzione verso cui si intende spostare il telescPIO. Mentre siiene premuto tale tasting, premere il tasto direzionale opposto. Ciò augmentera la velocità alla massima velocità di rotazione.

Durante l'utilizzo dei tasti direzionali su e giù del controllo manuale, le velocità di rotazione inferiori (6 e inferiori) spostano i motori nella direzione opposta rispetto alle velocità di rotazione superiori (7-9). Cio viene fatto in modo che un oggettoto si sposti nella direzione appropriata nelle sguarda nell'oculare (ad es. premere la freccia in alto spostera la stella nella parte superiore del Campo di visua-lizzazione dell'oculare). Tuttavia, in caso si usi una qualsiasi delle velocità di rotazione inferiori (velocità 6 e inferiori) per centrate un oggettoto in StarPointer, potrebbe essere necessario premere il tasto direzionale opposto per far si che il telescioso si sposti nella direzione corretta.

Menu della pulsantiera

Il menu "Pulsantiera" consente di personalizzare determinate funzioni sulla pulsantiera NexStar+. Per accedere a quello menu, premere il tasto MENU (n. 7 sul tastierino) e utilizzato i tasti di scorrimento per selezionare "Controllo manuale" e premere INVIO. Utilizzato i tasti di scorrimento per selezionare tra le seguenti opzioni:

• Controllo luci: Regola independentemente la luminosità del tastierino numero e dello schermo LCD.
• Menu Scorrimento: Regola la velocità di scorrimento delle parole sullo schermo LCD.
• Attiva/disattiva grassetto: Modifica il formato del carattere visualizzato sullo schermo LCD da normale a grassetto.
• Impostacontrasto: Utilizzato i tasti di scorrimento per regolare il contrasto dello schermo LCD.
• Imposta lingua: Modifica la lingua visualizzata sullo schermo LCD.

NOTA: La funzioni Imposta lingua cui sono apparire la prima volta che si utilizza il nuovo controlo manuale. è anche possibile avviaria in qualsiassi volte tornendo premuto il tasto Opzione (con il logo Celestron) per 10 secondi durante l'accensione del telescPIO.

Procedure di allineamento

Affinché il telescopo possa suntare precisamente gli oggetti nel cielo,esso deve prima allinearsi con posizioni note (stelle) nel cielo. Con esta informazione, il telescopo puo create un modello del cielo, che utilizzera per individuare qualsiasi oggetto con coordinate note. Esistono molti modi per allineare il proprio telescopo con il cielo, a seconda delle informazioni che l'utente e in grado di fornire:

• L'Allineamento a due stelle utilizes le informazioni di ora/posizione inserte e consente all'utente di selezionare due stele di allineamento verso le quali il telescopo rutora automaticamente.
  L'Allineamento a una stella utilizes le stesse informazioni di ora/posizione ma utilizes solamente una stella per l'allineamento.
  L'Allineamento con il Sistema Solare visualizzera un elenco degli oggetti diurni visibili (pianeti e la Luna) disponibili per allineare il telescopo.
• L'Allineamento rapido chiedera di insertire le stesse informazioni richieste per la procedura di Allineamento a due stelle. Tuttavia, alippo di ruotare verso le stelle di allineamento per la procedura di centratura e allineamento, il telescopo salute questo passaggio e crea emancipamente un modello del cielo sulla base delle informazioni fornite.
  L'Ultimo allineamento ripristina l'ultimo allineamento stellarare salvato e passa a quella posizione. L'Ultimo allineamento serve ancche come una buona salvaguardia in caso il telescioso dovesse perdere potenza.

Allineamento a due stelle

L'Allineamento a due stelle consente all'utente di selezioneare due stelle su cui allineare il telescopio. Per allineare il telescopio con il metodo Allineamento a 2 Stelle:

1. Selezionare Allineamento a due stele dalle opzioni di allineamento fornite. Sulla base delle informazioni di data e ora inserte, la pulsantiera selezione è automaticamente e visualizzera una stella luminosa sobre l'orizzonte.
2. Premere INVIO per selezionare questa stella come prima Stella di allineamento.
3. Se per qualsiasi ragione la stella scelta non è visible (magari perché si trovava dietro a un albero o a un edificio), premere INDIETRO per far selezionare automaticamente al controllo manuale la successiva stella più luminosa.
4. Oppure è possibile utilizzare i tasti Su/Giù per scorrere l'intero elenco delle Stelle aventi un nome e selezionarme una qualiasi tra più di duecento stelle di allineamento.
5. Una volta il telescopoio avrata terminato la rotazione verso la prima stella di allineamento, lo schermo richiedera di utilizzare i tasti freccia per allineare la stella selezionata con il reticolo al centro del cercatore di stelle. Una volta centrata nel cercatore, premere INVIO. Lo schermo fornirà quando istruzioni per centrare la stella nel Campo visivo dell'oculare. Una volta centrifata la stella, premere ALLINEA per accetta questa stella come prima stella di allineamento.
6. Una volta inserita la prima stella di allineamento, la pul-santiera selezionera automaticamente una seconda stella di allineamento e sera quando necessario ripetere esta procedura per tale stella. Una volta allineato il telescopio su entrambé le stelle, lo schermo chiedera se si desidera aggiungere stelle di calibrazione aggiuntive. Le stelle di calibrazione sono utilizzate per migliorare la precisione di pumentamento del telescopio compensando i sottili disallineamento opto-mecanici tra l'ottica del telescopio e la montatura. Pertanto, è solitamente consigliabile aggiungere almeno una stella di calibrazione aggiuntiva per migliorare la precisione di pumentamento a tutto cielo della montatura.
7. Premere INVIO per selezionare una stella di calibrazione. Selezionare una stella allo stesso modo in cui si sono selezionate le prime due stelle di allineamento e premere INVIO. Si notera che tutte le stele di calibrazione visualizzate sono posizionate sul lato opposto del lato del cielo (meridiano) come le stelle di allineamento originali. Questo è essenziae per una calibrazione precise della montatura. Da ultimo, è possibile scegliere di continuare ad aggiungere stelle di calibrazione aggintive, oppure premere INDIETRO per completare l'allineamento.

Note: Filtraggio Est/Ovest - Al fine di garantire la precisione di puntamento a tutto cielo migliorie possibile, la montatura computerizzata filtrà e sceglie automaticamente le stelle di allineamento iniziali in modo che le prime due stelle di allineamento siano posizionate su un lato del meridiano e le eventuali stelle di calibrazione siano sul lato opposto del meridiano, secondo quando indicate delle lettere "W" o "E" visualizzate nell'angolo in alto a destra dello schermo LCD. Il filtraggio Est/Ovest può essere modificato emancipamente premendo il tasto MENU in qualsiasi momento durante il processo di allineamento.

Suggerimenti per l'aggiunta delle stelle di calibrazione:

• Sebbene per l'osservazione causale non sia necessario aggungere stelle di calibrazione, si consiglia di aggungere almeno tre stelle di calibrazione per una precisione di puntamento ottimale.
• La scelta di stelle di calibrazione che siano vicine all'equatore celeste offre i migliorori risultati rispetto alla scelta di stelle vicino ai poli celesti.
• Sebbene non sua necessario utilizzato le stelle di calibrazione se la montatura del telescopo non è stata spostata dall'allineamento/calibrazione originaria, potrebbe essere necessario ricalibrare il telescopo se il tubo ottico è stato rimioso per qualsiasi ragione.

Note: Meridiano - il meridiano è una linea immaginaria nel cielo che inizia dal Polo Nord celeste e termina al Polo Sud celeste passandoattraverso lo zenit. Se si è rivolti versosud, il meridiano inizia dall'orizzonte sud e passa direttamentesopra la testa fino al Polo Nord celeste.

Allineamento rapido

L'Allineamento rapido utilizes tutte le informazioni di data e ora inserite all'avvio per allineare il telescPIO. Tuttavia, al posto di ruotare verso le stelle di allineamento per la procedura di centratura e allineamento, il telescopo salta quello passaggio e crea simplicamente un modello del cielo sulla base delle informazioni fornite. Ciò consentirà all'utente di ruotare grossolanamente verso le coordinate di oggetti luminosi quali la Luna e i pianeti e fornisce al telescopo le informazioni necessarie per tracciare gli oggetti in qualsiasi parte del cielo (a seconda della precisione dell'allineamento polare). L'Allineamento rapido non è destinato a essere usato per individuare con precisione oggetti del profondo cielo piccoli o deboli o per tracciare precisamente gli oggetti per l'acquisizione di immagini astrali.

Perutilizzare l'Allineamento rapido, selezionare simplicamente Allineamento rapido delle opzioni di allineamento e premere INVIO. Il telescopio utilzerà automaticamente i parametri di data/ora inserti per allinearsi con il cielo e visualizzare la dicitura"Allineamento riuscito".

Note: Una volta terminato l'Allineamento Rapido, è possibile utilizzare la funzione di Riallineamento (vedi sotto) per migliorare la precisione di puntamento del telescopoio.

Ultimo allineamento

Il metodo dell'ultimo allineamento richiamera automaticamente le ultime posizioni di indicizzazioni salvate per continuare a utilizzare l'allineamento che è stato salvato al momento dell'ultimo spegnimento del telescopoio. Si tratta di una funzione utile in caso il telescopoio avesse un calo di alimentazione o dovesse spegnersi accidentally.

Ri-Allineamento

La montatura dispone di una funzione di ri-allineamento che consente di sostituire una qualiasi delle stelle di allineamento originarie con una nuova stella o oggetto celeste. Ciò può essere utile in varie situazioni:

• Se si esegue un'osservazione in un periodo di quale ora, è possibile notare che le due stelle di allineamento originarie si sono allontanate in modo considerevole versus ovest. (Si ricorda che le stelle si spostano a una velocità di 15^ all'ora). L'allamento su una nuova stella che si trovava sulla parte orientale del cielo migliorera la precisione di puntamento, specialmente per gli oggetti che si trovano in quella parte del cielo.
• Se si è allineato il telescopo utilizzando il metododi Allineamento rapido, è possible utilizzato la funzione di Ri-allineamento per allinearsi su oggetti attuali nel cielo. Ciò migliorera la precisione di puntamento del telescopo perché dover inseire nuovamente informazioni aggiuntive.
• Se si è'utilizzato un tipo di allineamento polare assistitodal computer e si è spostata manually la montatura, potrebbe essere necessario ri-allineare la montatura per una migliorata precisione di puntamento.

Per sostituire una Stella di allineamento esistente con una nuova:

1. Selezionare la stella desiderata (o l'oggetto) dal database far ruotare verso diessa il telescioso.
2. Centrare con attenzione l'oggetto nell'oculare.
3. Una volta centrado, premere il tasto INDIETRO sino a quando non si arrivava al menu principale.
4. Quando viene visualizzata la dicitura CGX Pronto, premere il tasto ALLINEARE sulla pulsantiera per selezionare le Stelle di allineamento dall'elenco delle opzioni.
5. Lo schermo chiedera quando的那一 stella di allineamento si desidera sostituire. Utilizzato i tasti di scorrimento Su e Giu per selezionare le stelle di allineamento da sostituire. Normalmente, è meglio sostituire la stella più vicina al nuovo oggetto. Questo distanziera le stelle di allineamento nel cielo.
6. Premere ALLINEA per effettuare la modifica.

Catalogo degli Oggetti

Selezione di un oggetto

Una volta allineato correttamente il telescopoie, è possibile selezionare un oggett da uno qualsiasti dei cataloghi presenti nel database della pulsantiera NexStar+. La pulsantiera dispone di un tasto dedicato per ciascuna categoria di oggetti nel database: oggetti del Sistema solare, Stelle e oggetti del profondo cielo.

• Sistema Solare - Il catalogo del Sistema solare visualizzera tutti i pianeti (e la Luna) presenti nel nostro Sistema Solare che sono attualmente visibili nel cielo. Per consentire la visualizzazione del Sole come oggetto selezionabile nel database, videere l'opzione del Menu Sole nel Menu di configurazione del telescopo.
• Stars (Stelle) - Il catalogo delle stelle visualità un elenco personalizzato di tutte le stelle, le stelle doppie (binarie), le stelle variabili, le costellazioni e asterismi più luminosi.
• Profondo cielo - Il catalogo del Profondo Cielo visualizza un elenco di tutte le migliorie Galassie, Nebulose e Ammasi, nonché oggetti del catalogo Messier e una selezione di oggetti del catalogo NGC. Vi è inoltre un elenco alfabetico di tutti gli oggetti del profondo cielo ordinati secondo il relativo nome comune.

Utilizzare i tasti di scorrimento per scorrere lungo i cataloghi per trovare l'oggetto che si desidera visualizzare.

Durante lo scorrimento di un lungo elenco di oggetti, tenere premuti il tasto SU o il tasto GIU consentirà di scorrere il catalogo nella relativa direzione più rapidamente.

Rotazione Verso un Oggetto

Una volta che l'oggetto desiderato sare visualizzato sullo schermo del controlo manuale, vi sono due opzioni:

- Premere il tastingo OBJECT INFO (INFO OGGETTO).

Cio fornirà informazioni utili in merito all'oggetto seleziona-to, quali grandezza, costellazione e informazioni estese in meritoagli oggetti più popolari.

Utilizzare i tasti freccia SU/GIù per scorrere lungo le informazioni dell'oggetto visualizzato.
Utilizzare il tastingo INDIETRO per tornare al database degli oggetti.

• Premere il tasto INVIO. Ciò farà ruotare automaticamente il telescopo alle coordinate dell'oggetto visualizzato sulla pulsantiera. Mentre il telescopo è in fase di rotazione verso l'oggetto, l'utente può essere accesso a molte delle funzioni del controllo manuale (quali la visualizzazione delle informazioni in merito all'oggetto).

NOTA: I cataloghi Messier, NGC e SAO richiedono all'utente di inserire una designazione numerica. Una volta selezionato il tasto del catalogo appropriato e selezionato il catalogo Messier, NGC o SAO, si vedra un cursore lampeggiante ad indicare l'accesso alla modalità di immissione numerica. Digitare il codice dell'oggetto che si desidera visualizzare. Premere INVIO per comandare al telescopio di ruotare verso l'oggetto, oppure tenere premuto il tasto

OPTION (logo Celestron) e premere il tasto OBJECT INFO per vedere le informazioni relative all'oggetto selezionato.

ATTENZIONE: mai far ruotare il telescPIO nelle qualcuno sta guardando nell'oculare. Il telescpio cui spostarsi a velocità di rotazione elevate e cui colpire un osservatore nell'occhio.

Tasto SkyTour

La montatura CGX include una funzione tour la quale consente all'utente di scegliere da un elenco di oggetti interessanti in base alla data e all'ora di osservazione. Il tour automatico visualizzerà solamente quegli oggetti che si trovano entro i limiti di Filtering impostati per il catalogo. Per attivare la funzione tour, premere il tasto SKY TOUR sulla pulsantiera.

1. Premere il tastinge SKY TOUR sulla pulsantiera.
2. Utilizzare i tasti di SCORRIMENTO per selezionare il Meglio di Stanotte.
3. La montatura CGX ruotera automaticamente in azimuth alla posizione iniziale la quale contribuire a ridurre al minimo la possibilità di attorcigliare il cavo di alimentazione durante il tour.

4. La pulsantiera visualizzera gli oggetti migliori da osservare attualmente presenti nel cielo.

5. Per vedere le informazioni e i dati relativi all'oggetto visualizzato, premere il tasto INFO OGGETTO. Premerlo una volta per visualizzare le coordinate dell'oggetto. Premerlo nuovamente per visualizzare le coordinate dell'oggetto. Premerlo nuovamente per visualizzare il testo. Premere INDIETRO per ritornare alla schermata precedente.
   Per ruotare verso I'oggetto visualizzato, premere INVIO.
   Per vedere l'oggetto successivo del tour, premere il tasto GIU.

Tasto Identifica

Premere il tasto IDENTIFICIA per cercare nei cataloghi del database della montatura e visualizzare il nome e la distance angolare dagli oggetti corrispondenti più vicini alla posizione corrente del telescopoio. Questa funzione può essere utilizzata per due scopi. In primo luogo, perché essere utilizzata per identificare un oggettoto sconosciuto nel Campo visivo dell'oculare. Inoltre, la modalità Identifica può essere utilizzata per trovare altri oggetti celesti che sono vicini agli oggetti attualmente in corso di osservazione.

Per esempio, se il telescopo è puntato verso la stella piuluminosa nella costellazione di Lira, scegliere il tasto Identifica ritornerà essere dubbio alla stella Vega come stella di osservazione. Tuttavia, la funzione Identifica cercHERA inoltre nei database NGC e del systeme solare e visualizzera eventuali pianeti oppure oggetti del profondo cielo che sono vicini. Nell'esempio, la Nebulosa Anello (M57) sarebbe visualizzata come a una distance di 6^ .

La luminosità e la vicinanza degli oggetti visualizzati hanno estessere definità dall'utente utilizzato il filtrlo Identifica nelle Impostazioni del telescopoio.

Tasti direzionali

La pulsantiera dispone di quello tasti direzionali posti al centro diessa, i quali controllano il movimento del telescopoio in altitudine (su e giu) e in azimut (sinistra e destra). Il telescopoio cui èsere controllato a nove diverse velocità.

Tasto Velocità motore

Premere il tasto VELOCITA'MOTORE (12) consente di modificare istantaneamente la velocità dei motori da alta velocità di rotazione a velocità di guida precisa o in qualsiasi punto intermedio. Ciacuna velocità corrisponde a un numero sul tastierino della pulsantiera. Il numero 9 è la velocità maggiore (circa 3,5^ al secondo, a seconda della fonte di alimentazione) ed è utilizzate per la rotazione tra oggetti e il posizionamento dell'allineamento di stelle. Il tasto numero 1 della pulsantiera è la velocità più Bassa (2x siderale) ed è utilizzato per centrale in modo preciso gli oggetti nell'oculare. Per modificare la velocità dei motori:

• Premere il tasto VELOCITA' MOTORE sulla pulsantiera. Lo schermo LCD visualizzerà la velocità attuale.
• Premere il numero sulla pulsantiera che corrisponde alla velocità desiderata.

La pulsantiera dispone di una funzione a "doppio tasto" che consente di aumento istantaneamente la velocità dei motorirawnzer dover scegliere una velocità specifica.Perutilizzare esta funzione, premere amplicamente il tasto a freccia che corrisponde alla direzione verso cui si intendere spostare il telescioso.Mentre si preme tale tasto, premere il tasto direzionale opposito.Cio augmenteda la velocità alla massima velocità di rotazione.

Durante l'utilizzo dei tasti SU e GIù sulla pulsantiera, le velocità di rotazione inferiori (6 e inferiori) spostano i motori nella direzione opposta rispetto alle velocità di rotazione superiori (7-9). Cio viene fatto in modo che un oggetto si sposti nella direzione appropriata nelle segna dell'oculare (ad es., premere la freccia in alto sposterà la stella nella parte superiore del Campo di visualizzazione dell'oculare). Tuttavia, se qualiasi velocità di rotazione inferiore (velocità 6 e inferiore) è utilizzata per centrate un oggetto nell'StarPointer, è possibile che sua necessario premere il tasto direzionale opposto per far si che il telescopoieto si sposti nella direzione corretta.

Tasto Help

Nei futuri aggiornamenti del firmware, quello tasto offrirà suggerimenti per la risoluzione dei problemi. Per comodità, attualmente funzione come collegamento rapido al Catalogo Messier.

Tasto Menu

La montatura CGX contiene molte funzioni di configurazione personalizzate ideate per dare all'utente il controlo sulle molte funzioni del telescopoio. A tutte le funzioni di configurazione e di utilità è possible accederere premendo il tasto MENU e scorrendo le opzioni sostosti.

Menu Tracciatura

Modalità tracciatura - consente di modificare il modo in cui il telescopo esgue la tracciatura a seconda della tipologia di montatura utilizzata per supportare il telescopo. Il telescopo dispone di tre diverse modalità di tracciatura:

• NordEQ - utilizzata per tracciare il cielo quando il telescopio è allineato con i poli nell'Emisfero settentrionale.
• Sud EQ - utilizzata per tracciare il cielo quando il telescopo è allineato con i poli nell'Emisfero meridionale.
• Off - quando si usa il telescopoio per l'osservazione terrestre (paesaggio), la tracciatura può essere spenta in modo che il telescopoio non si muova.

Velocità di tracciatura -oltre a essere in grado di spostare il telescopoio con i tasti del controllo manuale, il telescopoio traccera continuamente un oggetto celeste durante il suo spostamento nel cielo notturno. La velocità di tracciatura può essere modificata a seconda del tipo di oggetto in corso di osservazione:

• Siderale - Questa velocità compensa la rotazione della Terra spostando il telescopo alla stessa velocità della rotazione terreste, ma in direzione opposta. Quando il telescopo è allineato polarmente, ciò può eseguito spostando il telescopo solamente in ascensione retta.
• Lunare - Utilizzata per la tracciatura della Luna durante l'osservazione del paesaggio lunare.
• Solare - Utilizzata per la tracciatura del Sole durante l'osservazione solare con ilhetto appropriato.

Menu Visualizza ora-posizione

Questo menu visualizza l'ora corrente e la longitudine/latitudine scaricate dal ricevitore GPS opzionale SkySync. Visualizzeraanche alter informazioni rilevanti ora-posizione come il fuso orario, I'ora legale e I'ora locale siderale. L'ora locale siderale (LST) è utile per conoscere l'ascensione retta degli oggetti celestiali che sono situati sul Meridiano a quell'ora. Visualizza ora-posizione visualizzera sempre I'ora e la posizione inserta salvata più recentamente nelle colge al GPS. Una volta ricevute le informazioni correnti,aggiornera le informazioni visualizzate. Se il GPS è spento o non presente, la pulsantiera visualizzera solamente I'ora e la posizione salvate per ultime.

Menu del Controllo manuale

Il menu "Pulsantiera" consente di personalizzare determinate funzioni sulla pulsantiera NexStar+. Per accedere a questo menu, premere il tastingo MENU (n. 7 sul tastierino) e utilizzato i tasti di scorrimento per selezionare "Controllo manuale" e premere INVIO.

Utilizzato i tasti di scorrimento per selezionare tra le seguenti opzioni:

• Controlloluci: Regola independentemente la luminosità del tastierino numero e dello schermo LCD.
• Menu Scorramento: Regola la velocità di scorrimento delle parole sullo schermo LCD.
• Attiva/disattiva grassetto: Modifica il fornato del carattere visualizzato sullo schermo LCD da normale a grassetto.
• Imposta contrasto: Utilizzato i tasti di scorrimento per regolare il contrasto dello schermo LCD.
• Imposta lingua: Modifica la lingua visualizzata sullo schermo LCD.

NOTA: La funzione Imposta lingua più apparireanche al primo utilizzato della pulsantiera. èanche possibile avviaria in qualsiassi momento tenendo premuto il tasto Opzione (con il logo Celestron) per 10 secondi durante l'accensione del telescopoio.

Menu di configurazione

Configurazione ora-posizione - consente all'utente di personalizzare lo schermo del telescopo modificando i parametri di ora e posizione (quali fuso orario e ora legale).

Anti-backlash (Compensazione contraccolpi) -

Tutti gli ingranaggi meccanici hanno una certa quantità di contraccolpi o movimenti tra gli ingranaggi stessi. Questi movimenti sono evidenti per il tempo necessario a una stella per spostarsi nell'oculare una volta premuti i tasti freccia del controlo manuale (specialmente durante i cambiamenti di direzione). La funzione anti-contraccolpo di CGX consente all'utente di compensare i contraccolpi inserendo un valore che sposta velocamente i motori di quel poco che basta per eliminare i movimenti tra gli ingranaggi. La quantità di compensazione necessaria dipende alla velocità di rotazione selezionata; più Bassa è la velocità di rotazione più tempo ci impiegherà la stella a spostarsi nell'oculare. Sono presenti due valori per agli asse, positivo e negativo:

• Quello positivo è la quantità di compensazione applicata quando si preme il tasto al fine di far muovere rapidamente gli ingranaggi perché una lunga pausa.
• Quello negativo è la quantità di compensazione applicata quando si rilascia il tasto, facendo tornare in motori indietro nella direzione opposa per riprendere la tracciatura.

Normalmente, entrambi i valori dovrebbero essere uguali. Sarà necessario sperimentare i valori diversi (da 0 a 99); un valore tra 20 e 50 è normalmente la soluzione ottimale per la maggior parte delle osservazioni visive, cioè un valore più elevato potrebbe essere necessario per la guida fotografica.

Per impostare il valore anti-contraccolpo, scorrere verso il basso all'opzione anti-contraccolpo e premere INVIO. Mention si osserva un oggettto nell'oculare, osservare la reattività di ciascuno dei quattro tasti freccia. Notare in quale direzione si osserva una pausa nel movimento della stella dopo aver premuto il tasto. Lavorando con un asse perolta, regolare le impostazioni di contraccolpo a un valore sufficientemente

alto da causare lo spostamento immediato perché camportare un salto pronunciato quando si preme o si rilascia il tasting. Ora, inseire gli stessi valori per entrambé le direzioni positiva e negativa. Se si notatione un salto al momento del rilascio del tasting ma l'impostazione di valori inferiori compra una pausa al premere del tasting, utilizzare il valore più alto per il positivo, ma il valore più basso per il negativo. Il telescioso ricorderà tali valori e li utilizzera agli volta che sare aaccesso fino alla loro modificata.

Limiti di filtering - Quando un allineamento è complete, il telescchio capisce automaticamente quali oggetti celesti si trovano sopra l'orizzonte. Di conseguenza, quando si scorre lungo gli elenchi del database (oppure si selezione la funzione Tour), la pulsantiera visualizzera solamente quegli oggetti che sono noti essere sopra l'orizzonte al momento dell'osservazione. É possibile personalizzato il database degli oggetti selezionando i limiti di altitudine appropriati per la propria posizione e situazione. Ad esempio, se si sta osservando da una zona di montagna dove l'orizzonte è parzialmente oscurato, è possibile impostare un limite di altitudine minimo superiore ai 20^ . Ciò assicurca che la pulsantiera visualizzi solo oggetti che si trovano a un'altitudine superiore ai 20^ .

CONSIGLIO: Se si desidera esplorer l'intero database degli oggetti, impostare il limite massimo di altitudine a 90^ e il limite minimo a -90^ . In quello modo verranno visua-lizzati tutti gli oggetti presenti negli elenchi del database, a prescindere alla loro visibilità o meno nel cielo in relazione alla proprio posizione.

Tasti direzionali - La direzione in cui appara una stella versuscui spostare l'oculare cambia a seconda del lato del Meridiano su cui si trovale tubo del telescchio. Ciò può create confuse specialmente quando si guida su una stella o quando si acquisisce immagini astrali. Per compensare questo problema, la direzione dei tasti del controlo di guidapuò essere modificata. Per invertire la logica di pulsante del controllo manuale, premere il tasti MENU e selezionare Tasti direzionali dal menu Utilità. Utilizzare i tasti freccia Su e Giu (10) per selezionare sia i tasti dell'azimut (ascensione retta) sia i tasti dell'altitudine (declinazione), quindi premere INVIO SeLECTIONARE sa positivo o negativo per entrambi gli assi e premere INVIO per salvare. Impostare la direzione del tasti azimut in positivo farà spostare il telescchio nella stessa direzione di tracciatura del telescchio (overo, verso ovest). Impostare i tasti di altitudine verso positivo sposterà il telescchio in senso antiorario lungo l'asse di DECLINAZIONE.

Approccio VaiA - Consente all'utente di definire la direzione verso cui si dirigerà il telescopoio quando ruota verso un oggetto. Ciò consentirà all'utente di ridurre al minimo gli effetti del contraccolpo durante la rotazione da oggetto a oggetto. Proprio come accade per i Tasti direzionali, l'impostazione dell'Approccio VaiA al positivo farà si che il telescopoio si diriga verso un oggetto alla stessa direzione di tracciatura (ovest) per l'azimut e in senso antiorario per la declinazione. L'approccio VaiA declinazione si applicerà esclusivamente nelle tubo del telescopoio si trova su un lato del meridiano. Una volta che il tubo passera all'alto lato del meridiano, l'approccio VaiA dovrá essere invertito.

Per cancellare la direzione dell'approccio VaiA, selezioniare Approccio VaiA dal menu Impostazioni telescopo, poi l'approccio Altitudine o l'approccio Azimut, ed infine Positivo o Negativo, quando premere INVIO.

SUGGERIMENTO: Al fine di ridurre al minimo l'effetto di contraccolpo degli ingranaggi sulla precisione di puntamento, le impostazioni per i Tasti direzionali devono idealmente corrispondere alle impostazioni dell'Approccio VaiA. Per impostazione predefinita, i tasti direzionali su e destra per centreare le stelle di allineamento eliminananno automaticamente gran parte del contraccolpo negli ingranaggi. Se di modifica l'approccio VaiA del proprio telescopo, non è necessario modificare anciche Tasti direzionali. Preponderere sempliciente note della direzione in cui si sposta il telescopo al completeness dell'approccio VaiA finale. Se il telescopo si dirige verso la Stella di allineamento partendo da ovest (azimut negativo) e in senso orario (altitudine negativa), assicurarsi quindi che i tasti utilizzando per centreare la stella di allineamento si spostino altresi il telescopo nelle stesse direzioni.

Velocità autoguida - consente all'utente di impostare una velocità autoguida comme percentuale della velocità siderale. Questo è utile al momento di calibrare il telescioso a una guida automatica CCD per l'acquisizione di immagini astrali a lunga esposizione.

Orientamento OTA (Gruppo tubo ottico) - alcuni utenti potrebbero VOLER utilizzare un'adattatore a barra dopbia opzionale che consente di collegare contemporaneamente due tubi ottici alla montatura. Quando la maggior parte delle barre dopbia sono collegate a una montatura, i tubi ottici sono posizionati a un angolo di 90^ nella configurazione standard. Al fine di allineare correttamente la montatura alle stele, è necessario sapere quale barra dopbia si sta utilizzato e in quale direzione il/i tubo/i ottico/ile/ sono positazioni (est o ovest) al momento dell'inizio dell'allineamento. L'opzione dopbia deve essere impostata prima di iniziare qualsiasi allineamento di stele iniziale. Per impostare quest'opzione, andare al menu Configurazione, selezionare l'opzione Doppia e premere INVIO. Quindi selezionare una delle seguenti opzioni:

• Est - se i tubi ottici collegati sono rivolti verso est; quando i segni di indicizzazione della declinazione sono allineati, selezionare Est.
• Ovest - se i tubi ottici collegati sono rivolti versus ovest; quando i segni di indicizzazione della declinazione sono allineati, selezionare Ovest.
• Normale - se la barra doppià non è più in uso, selezione-re "normale" per spegnere questa funzione.

Meridiano - questa funzione fornisce istruzioni alla montatura su come rispondere quando ruota versuso oggetti accesibili da entrambi i lati del meridiano. La funzione Meridiano consente al tubo del telescopo di rimanere su un lato desiderato della montatura durante la rotazione, e di continuare a tracciare in base ai limiti di rotazione di A.R. che l'utente ha impostato. Cfr. Limiti AR sotto. La funzione Meridiano consente quattro opzioni:

• Favorite Corrente - consente alla montatura di favore qualiasi lato della montatura che sua attualmente

montato al momento della rotazione degli oggetti vicino al meridiano. Per esempio, se i limiti di rotazione dell'AR sono impostati per consentire alla montatura di eseguire la tracciatura di 10^ othere al meridiano, alla il telescioso continuera a rinanere sul lato corrente del meridiano al momento della rotazione verso oggetti che sono distanti 10^ othere il meridiano.

• Favorire l'Ovest - se l'oggetto obiettivo è accessibile da entrambi i lati della montatura, selezionando "Favorire l'Ovest" si struisce la montatura a puntare l'oggetto come se fosse sul lato ovest del meridiano. Il tubo ottico si posizcionerà quando sul lato est della montatura puntando verso ovest.
• Favorire l'Est - se l'oggetto obiettivo è accessibile da entrambi i lati della montatura, selezionando "Favorire l'Est" siistruisce la montatura a punctare l'oggetto come se fosse sul lato est del meridiano. Il tubo ottico si posizionera quin di sul lato ovest della montatura puntando verso est.
• Disabilita - questa è l'impostazione predefinita, che fornisce istruzioni alla montatura per oscillare sempre verso l'alto lato del pilastro secondo quando richiesto per visualizzare oggetti sul lato opposto del meridiano. Tuttavia, una volta raggiunto l'oggettto desiderato, la montatura continuera a eseguire la tracciatura altre il meridiano, in base ai limiti di rotazione della A.R. impostati.

Impostazioni della montatura - una volta calibrate le impostazioni della montatura (vedere la sezione Utilità qui di seguito) i valori sono salvati e visualizzati nel controllo manuale. Non si consiglia di modificare i valori di calibrazione. Tuttavia ciascuna impostazione può essere modificata se necessario per migliorare le prestazioni del telescopoio.

• Valore Cono - quello è il valore di erreore del cono impostato quando viene selezionato Utilità/Calibra montatura/Interruttore DEC - Cono.
• Indice DEC - si tratta del valore di erre o di indicizzazione della declinazione che è salvato al momento dell'aggiunta di stelle di calibrazione dopo l'allamento di stelle iniziale.
  A.R. Indice - Anything else is considered as an indication of the A.R. impostato, which means that it is not possible to determine if there is any indication of the A.R. impostato or if there is any indication of the A.R. Impostato.

Limiti dell'AR - imposta i limiti entro i quali il telescchio più ruotare o eseguire la tracciatura in Ascensione retta (A.R.) prima di arrestarsi. I limiti di rotazione sono rappresentati in gradi e per impostazione predefinita sono impostati a 0^ essendo la posizione del telescchio quando la barra di contrappeso è estesa orizzontalmente. Tuttavia, i limiti di rotazione sono essere personalizzati a seconda delle esigenze. Per esempio, se si sta utilizzato l'attrezzatura per immagini CCD che dispone di cavi non sufficientemente lunghi da spostarsi con il telescchio man mano che ruota nel cielo, è possibile regolare i limiti di rotazione sul dato della montatura che è limitata dai cavi, e comandare la montatura di interrompere la rotazione prima di raggiungere tale punto. Oppure, se si sta acquisendo un'immagine di un oggetto che ha appena valicato il meridiano, è possible impostare il limite per consentire alla montatura di continuare a eseguire la tracciatura nella stessa direzione altre al meridiano perché la necessità di "capovolgere" il telescchio sul dato opposto

della montatura (vedere la funzione meridiano di cui sopra). Utilizzando il primo esempio di cui sopra, l'utente potrebbe spostare il telescopoio in A.R. (azimut) fino al punto di massima estensione dei cavi. Quindi, visualizzando l'azimut del telescopoio in questa posizione (guardando Ottieni posizione asse al menu Utilità), è possible determinare l'azimut del telescopoio nella sua posizione più estesa. Inserire estalettura azimut per entrambi i limite di rotazione massimo o minimo dell'azimut per garantire che il telescopoio non ruoti及其他 tale punto. I limiti di rotazione del telescopoio sono essere impostati per arrestarsi automaticamente in qualsiasi punto tra i 40^ supra il livello e i 20^ sotto il livello. Per impostare i limiti di rotazione A.R. selezionale quanto segue:

• Limiti Est dell'A.R. - Inserire un numero compreso tra +40^ e -20^ per definire il limite di rotazione quando il tubo si trova sul dato est della montatura.
• Limiti Ovest dell'A.R. - Inserire un numero compreso tra +40^ e -20^ per definite il limite di rotazione quando il tubo si trova sul lato ovest della montatura.
• Disabilita limiti - quello disabilita eventuali valori predefiniti che sono stati inserti e consente alla montatura di eseguire la tracciatura per la quantita massima或者其他 meridiano (ovvero, -20° su entrambi i lati).

AVVERTENZA: Affinché il telescchio sa in grado di ruotare in direzione di una Stella nella direzione che riduce al minimo la quantità di contraccolpi negli ingranaggi, potrebbe essere necessario far ruotare il telescchio altri il limite di rotazione specificato al fine di raggiungere la stessa alla direzione corretta. Questo può limitare la capacité di rotazione verso un oggetto di almeno 6^ dal limite di rotazione della A.R. impostato nel controlo manuale. Se ciò dovesse rivelarsi un problema, la direzione che il telescchio segue per centrate un oggetto può essere modificata. Per modificare la direzione di rotazione del telescchio, vedere Approccio VaiA al menu Configurazione.

Velocità personalizzata 9 - Consente all'utente di personalizzare la velocità con cui la montatura ruota verso l'obiettivo. è possibile impostare gliassi di A.R. e Dec individualmente.

Menu Utilità

Scorrendo lungo le opzioni del MENU (9) si accederàanche a varie funzioni di utilità avanzate per il telescchio quali: Calbra montatura, ibernazione e molte altre.

Calibra montatura - al fine di ottimizzare le prestazioni e la precisione di puntamento del telescopo, la montatura è dotata di routine di calibrazione integrate che le consento di compensare le variazioni meccaniche inerenti a agli montatura equatorialia alla tedesca. Ogni calibrazione è completeness automatica e nella maggiord parte dei casi è necessario eseguirla solamente una volta. Si consiglia caldamente di impiegare quale minuto per leggere le procedure di calibrazione della montatura.

• Interruttore A.R. - Questa procedura registra l'erreore di offset quando il segno di indicizzazione dell'ascensione retta è allineato all'avvio. Calibrare l'indice di A.R. migliorera la precisione degli allineamenti di stelle iniziali al momento dell'allineamento futuro del telescopoio.
• Calibrazione VaiA - Si tratta di uno strumento utile al momento del collegamento di pesanti accessori visivi o fotografici al telescopo. La Calibrazione VaiA calcola la quantità di distance e il tempo impiegato alla montatura per completare la sua rotazione VaiA finale quando ruota verso un oggettto. Modificando il bilanciamento del telescopo è possible prolongare il tempo impiegato per completare la rotazione finale. La Calibrazione VaiAiene in considerazione eventuali leggeri squilibri e modifiche da compensare nella distance VaiA finale.

Posizione iniziale - La posizione "iniziale" del telescchio è una posizione definibile dall'utente utilizzata per conservare il telescchio quando non è in uso. La posizione iniziale è utile al momento della conservazione del telescchio in una struttura di osservazione permanente. Per impostazione predefinita, la posizione iniziale è uguali alla posizione di indicizzazione utilizzata al momento dell'allamento della montatura.

Per impostare la posizione iniziale della montatura, utilizzare semplicamente i tasti freccia sulla pulsantiera per spostare la montatura del telescopoio alla posizione desiderata. Selezionare l'opzione Imposta e premere Invio.

Selezionare I'opzione VaiA per ruotare il telescopo alla posizione iniziale in qualsiasi momento.

Impostazioni di fabbrica - Ripristina la pulsantiera alle impostazioni di fabbrica originali. I parametri quali i valori di compensazione contraccolpi, la data e l'ora iniziali, la longitudine/latitudine, e i limiti di filtraggio e rotazione saranno azzerati. Tuttavia, i parametri salvati quali gli oggetti definiti dall'utente, rimarranno salvatianche una volta selezionate le Impostazioni di fabbrica. La pulsantiera chiederà de premere il tasto "0" prima di tornare alle impostazioni predefinite di fabbrica.

Versione - Selezionando quest'opzione l'utente potra vedere il numero di versione corrente del controlo manuale e del controllo motore. La prima series di numeri indica la versione del software del controlo manuale. Per il controlo motore, la pulsantiera visualizzera due series di numeri: la prima series di numeri è per l'azimut nelle seconda è per l'altitudine.

Ottieni posizione asse - Visualizza la relativa altitudine e all'azimut per la posizione corrente del telescopoio.

VaiA posizione asse - Consente all'utente di inseire una posizione specifica relativa all'altitudine e all'azimut e di far ruotare il telescchio versoessa.

Ibernazione - L'ibernazione consente di spegnere completeness il telescopo e di mantenerne comunique l'allenamento al momento della riaccensione. Questo non solo risparmia energia, ma è ideale per coloro che tengono il proprio telescopo montato permanentemente o lo lasciano in una posizione per lunghi periodi di tempo. PerMETTERI le telescopo in modalità Ibernazione:

1. Selezionare Ibernazione dal menu Utilita.
2. Muovere il telescopo nella posizione desiderata e premere INVIO.
3. Spagnere il telescPIO. Ricordarsi di non spostare mai il telescPIO manualmente perché è in modalità Ibernazione.

Una volta riacceso il telescopo, lo schermo visualizzera la dicitura Sveglia. Dopo aver premuto Invio, l'utente ha la possibilità di scorrere lungo le informazioni di ora/posizione per confirmare l'impostazione corrente. Premere INVIO per svegliare il telescopo.

SUGGERIMENTO: Premendo INDIETRO alla schermata di Sveglia, l'utente può esplorer molte altre funzione del controlo manuale perché svegliare il telescchio nella modalità iber Nazionale. Per svegliare il telescchio dopo aver premuto il tasto INDIETRO, selezione Iber Nazionale dal menu Utilità e premere INVIO. Non utilizzare i tasti direzionali per spostare il telescchio nelle este in modalità iber Nazionale.

Menu Sole

Per ragioni di sicurezza, il Sole non sare visualizzato tra gli oggetti presenti nel database a meno che non sia prima abilitato. Perabilitare il Sole, andare al menu Sole e premere INVIO. Il Sole sare quindi visualizzato nel catalogo dei Pianeti e cui essere uscere utilizzato come oggetto di allineamento quando si utilizes il metod di allineamento del Sistema Solare. Per rimuoverile il Sole dagli oggetti visualizzati sulla pulsantiera, selezionale ancorta una volta il Menu Sole dal menu Utilità e premere INVIO.

Imposta posizione montatura

Il menu Imposta posizione montatura può essere utilizzato per mantenere l'allineamento in caso si desideri sganciare le frizioni o situazioni simili. Per esempio, è possible utilizzare但这a funzione se si decide bilanciare nuovamente la montatura dopo aver completato un allineamento. Per impostare la posizione della montatura, farla semplicamente scorrere verso una stella luminosa containuta nell'elenco delle stelle aventi un nome e selezionare Imposta posizione montatura. Il La pulsantiera si sincerzonizzera sulla stella chiedendo all'utente di centrare la stella nell'oculare e di premere il tasto Allineamento. Una volta sincerzonizzato alla stella, l'utente è libero di spostare manually la montatura su entrambi gli assi per bilanciare nuovamente la montatura. Quando si è pronto a far ruotare il telescioso all'oggetto successivo, ricordarsi di far ritornare manually il tubo alla stessa stella luminosa e di centrarla nell'oculare. L'uso di questo strumento invaliderà l'indice PEC.

Accendi/Spegni GPS - se si utilizza il telescopoio con l'accessorio GPS SkySync opzionale, sare necessario accendere il GPS la prima volta che si usa l'accessorio. Se si desidera utilizzato il database del telescopoio per trovare le coordinate di un oggetto celeste per date passate o futuro, sare necessario spegnere il GPS al fine di insertire manually un'ora diversa da quella presente.

Accendi/spegni RTC - consente all'utente di spegnere l'orologio in tempo reale interno del telescopo. Al momento dell'allineamento, il telescopo riceve alla informazioni dal RTC. Se si desidera utilizzato il database del controllo manuale per trovare le coordinate di un oggetto celeste per date passate o futuro, sare necessario spegnere il RTC al fine di inseire manualmente un'ora diversa da quella presente.

Correzione erre periodico (PEC) - la PEC è ideata per migliorare la qualità fotografica riducendo l'ampiezza degli errorsi degli ingranaggi a vite senza fine e migliorando la precisione di tracciatura del motore. Questa funizione è dedicata alla fotografia astrale avanzata ed è'utilizzata quando il telescopoietà allineato praticamente ai poli. Per maggiori informazioni sull'uso della PEC, fare riferimento alla sezione del manuale dedicata alla "Acquisizione di immagini astrali".

Menu oggetti utente

Il telescopo既可以 salvare fina a 400 diversi oggetti definite dall'utente nella sua memoria. Gli oggetti possono essere oggetti terrestri diurni oppure un interessante oggettoto celeste scoperto che non è incluso nel database regolare. Esistono vari modi per salvare un oggettoto nella memoria a seconda di quale tipologia di oggettoto si tratta:

VaiA Oggetti: Per andare verso qualsiasti oggetti definite dall'utente salvato nel database, scorrere in "VaiA oggetti celeste" oppure "VaiA oggetti terrestre" e insere il numero dell'oggetti che si desidera selezionare e premere INVIO. Il telescopo recupererà automaticamente e visualizzera le coordinate prima di ruotare in direzione di tale oggetti.

Salva oggetto celeste: Il telescchio salva oggetti celesti nel proprio database salvando le relative coordinate di ascensione retta e di declinazione nel cielo. In questo modo lo"This oggetto cui si ènesso trovato agli volta che il telescopic è allineato. Una volta centrato l'oggetto desiderato nell'oculare, scorrere simplicamente al commande "Salva oggetto del cielo" e premere INVIO. Lo schermo chiedera all'utente di inserire un numero tra 1 e 200 per identificare l'oggetto. Premere INVIO nuovamente per salvare l'oggetto nel database.

Salva database (Db)

• Oggetto: Questa funzione consente di create il proprio tour personalizzato degli oggetti del database consentendo all'utente di registrar la posizione corrente del telescopoie e di salvare il nome dell'oggettto selezionandolo da uno qualsiasti dei cataloghi del database. Sarà poi possibile accederere a quosti oggetti selezionando VaiA oggettoto del cielo.

• Inserire A.R. - Dec: É autresi possibile salvare una serie specifica di coordinate per un oggettoto simplicamente inserendo la A.R. e la declinazione per tale oggettoto. Scorrere al dato "Inserisci AR-DEC" e premere INVIO: Lo schermo chiederà quando all'utente di insere prima la A.R. e quando la declinazione dell'oggettoto desiderato.
  Salva oggetti terreste: Il telescopo più altresi essere utilizzato come cannocchiale per oggetti terrestri. Oggetti terrestri fissi possono essere salvati salvando l'altitudine e l'azimut relativi alla posizione del telescopo al momento dell'osservazione. Dal momento che tali oggetti sono relativi alla posizione del telescopo, dati sono validi esclusivamente per tale posizione esatta. Per salvare oggetti terrestri, centrare ancora una volta l'oggetti desiderato nell'oculare. Scorrere verso il basso e selezionare il commando "Salva oggetti terreste", quando premere INVIO. Lo schermo chiedera all'utente di inserire un numero tra 1 e 200 per identificare l'oggetti. Premere INVIO nuovamente per salvare l'oggetti nel database.

Per sostituire i contenti di qualsiasi oggettoto definito dall'utente, salvare simplicamente un nuovo oggettoto utilizzando uno dei numeri di identificazione esistenti; il telescopo sostituà gli oggetti definiti dall'utente precedenti con quello attuale.

Ottieni A.R./DEC - Visualizza l'ascensione retta e la declinazione per la posizione corrente del telescPIO.

VaiA A.R./Dec: Consente di insertire una A.R. specifica e una declinazione di ruotare in direzione diessa.

Suggerimento: Per salvare una series di coordinate (A.R./Dec) in modo permanente nel database, salvarle come oggetti definito dall'utente come descririto sopra.

Identifica

La modalità Identifica cercHERA uno qualsiasi dei cataloghi o degli elenchi del database della montatura e visualizzERA il nome e le distanze offset degli oggetti corrispondenti più vicini. Questa funzione cui siessere utilizzata per due scopi. In primo luogo, cui essere utilizzata per identificare un oggettoc sconosciuto nel campo visivo dell'oculare. Inoltre, la modalità Identifica cui essere utilizzata per trovare altri oggetti celesti che sono viciniagli oggetti attualmente in corso di osservazione.Per esempio, se il telescopo e puntato verso la stella più luminosa nella costellazione di Lira, scegliere il tasto Identifica e quindi cercare nel catalogo delle Stelle aventi un nome ritornera alla dubbio alla stella Vega come stella di osservazione. Selezionando Identifica e cercando nel catalogo Oggetti identificati oppure nel catalogo Messier, la pulsantiera indichera che Nebulosa Anello (M57) si trov a circa 6^ alla propria posizione corrente.Cercando nel catalogo Double Star (Stelle doppie) si scoprirà che Epsilon Lyrae si trov a solo 1^ da Vega.

Perutilizzare la funzione Identifica:

• Premere il tasto Menu e selezionare l'opzione Identifica.
• Utilizzare i tasti di scorrimento Su/Giù per selezionare il catalogo in cui si desidera cercare.
• Premere INVIO per iniziare la ricerca.

NOTA: Alcuni database contengono migliaia di oggetti e cui quindi richiedere alcuni minuti per restituire gli oggetti più vicini.

VaiA di precisione

La montatura è dotata di una funzione VaiA di precisione che può assistere nel trovare oggetti estremamente deboli e nel centrare gli oggetti più vicino al centro del Campo visivo per l'acquisizione di immagini astrali. Il VaiA di precisione perché automaticamente la stella luminosa più vicina all'oggettoto desiderato e chiede all'utente di centrare con attenzione la stella nell'oculare. La pulsantiera calcola quando la piccola differenza tra la posizione VaiA e la posizione concentrata. Utilizzato quello offset, la montatura ruoterà quando all'oggettoto desiderato con una precisione migliorata.

Perutilizzare il VaiA di precisione:

1. Premere il tasto MENU e utilizzato i tasti Su/Giu per selezionare il VaiA di precisione.
2. Scegliere il database da cui selezionare l'oggetto che si desidera osservare da uno qualsiasti dei cataloghi elencati nel database; oppure
3. Scegliere A.R./DEC per insere una serie di coordinate celesti verso cui si desidera far ruotare la montatura.
4. Una volta selezionato l'oggetto desiderato, la pulsantiera cerchera e visualizzera la stella luminosa più vicina all'oggetto desiderato. Premere INVIO per ruotare verso la stella di allineamento luminosa.
5. Utilizzare i tasti direzionali per centrare con attenzione la stella di allineamento nell'oculare.
6. Premere INVIO per ruotare verso l'oggetto desiderato.

Appendice A:

Aggiornamento del Firmware della Montatura e Pulsantiera

Per verificare la presenza di nuovi aggiornamenti del firmware,fare riferimento a questo URL:

http://software.celestron.com/updates/CFM/CFM/

1. Collegare la pulsantiera NexStar+ alla porta AUX1 o AUX2.
2. Collegare la montatura con un cavo standard USB di tipo B al PC.
3. Inserire la spina nel CGX e accenderlo.
4. Apire la Gestione Firmware Celestron (CFM).
5. CFM controllerà l'hardware ed eseguirà la scansione degli aggiornamenti. Inoltre, determinerà automaticamente quali componenti richiedono l'aggiornamento.
6. Cliccare su "Aggiorna" in CFM e consentire il completamente degli aggiornamenti.

Appendice B: Cura e Manutenzione

La montatura CGX è solida e durera molti anni se conservata correttamente.

Conservazione

Anche se la montatura e l'electronica sono progettate per uso esterno, non è necessario conservare la montatura all'esterno a meno che non sia riparata da un observatorio o strutture di protezione (quali, ad esempio, il garage). Condizioni estreme di temperatura o umidità possono eventualmente usurare l'electronica, la lubrificazione meccanica e la qualità di finitura della montatura. Conservare in luogo al riparo dal sole. Conservare in un luogo asciutto.

GARANZIA LIMITATA DI DUE ANNI CELESTRON

A. Celestron garantisce che la montatura per telescopo è priva di difetti nei materiali e di fabbricazione per due anni. Celestron riparera o sostituiare tale prodotto o parte dello stesso che, dopo una verifica da parte di Celestron, risulta essere difettoso nei materiali o nella fabbricazione. Come condizione dell'obbligo di Celestron di riparare o sostituire detto prodotto, il prodotto delve essere restituito a Celestron assieme a una prova d'acquisto che via soddisfacente per Celestron.

B. IlNumero di autorizzazione alla restituzione adeguato delve essere ottenuto da Celestron prima della restituzione. Chiamare Celestron al numero [phone] per ricevere il numero daismoare all'esterno della confezione di spedizione.

Tutte le restituzioni devono essere arrivare.
dichiarazione scritta indica l nome, l'indirizzo e un numero di
telefon del proprietario, assieme a una breve descrizione del
difetto reclamato. Le parti del prodotto per cui si effettua la
sostituzione divertano propietà di Celestron.

Il cliente è responsable di tutti i costi di trasporto e assicurazione, da e verso la fabbrica di Celestron, che devono essere pagati in anticipo.

Celestron fara del suo meglio per riparare o sostituire qualsiasi montatura di telescopo coperta dall'a presente garanzia entro trenta giorni alla ricezione. In caso la riparazione o la sostituzione richieda più di trenta giorni, Celestron notificHER a cliente di consegenza. Celestron si riserva il diritto di sostituire qualsiasi prodotto di cui sia stata interrotta la produzione con un prodotto nuovo di valore e funzione simile.

La presente garanzia sera annullata e non sare più in vigore o efficace nel caso in cui un prodotto coperto da garanzia sia stato modificato nel design o nelle funzioni, o si sospetti l'abuso, l'uso improprio, cattiva gestione o riparazioni non autorizzate. Inoltre, il malfunzionamento o il deterioramento del prodotto dovuti alla normale usura del prodotto non sono coperti alla garanzia.

CELESTRON DECLINA QUALSIASI GARANZIA, ESPRESSA O IMPLICITA, SIA DI COMMERCIABILITA SIA DI ADEGUATEZZA PER UN DETERMINATO SCOPO, ECCETTO NEI CASI ESPRESSAMENTE QUI INDICATI. IL SOLO OBBLIGO DI CELESTRON RELATIVO A QUESTA GARANZIA LIMITATA É QUELLO DI RIPARARE O SOSTITUIRE IL PRODOTTO COPERTO DALLA GARANZIA SECONDO I TERMINI QUI INDICATI. CELESTRON DECLINA QUALSIASI GARANZIA PER PERDITE DI PROFITTI O DANNI GENERALI, SPECIALI, INDIRETTI O CONSEGUENTI DERIVATI DALLA VIOLAZIONE DELLA GARANZIA, O DALL'uso O L'INCAPACITA DI UTILIZZO DI QUALSVOGlia PRODUCTO CELESTRON. LE GARANZIE IMPLICITE E CHE NON POSSONO ESSERE DECLINATE SONO LIMITATE NELLA DURATA A UN TERMINE DI DUE ANNI DALLA DATA D'ACQUISTO.

Alcuni Stati non consentono l'esclusione o la limitazione di danni accidentali o seguenti, o limitazioni sulla durata di una garanzia implicita, per cui le limitazioni ed esclusioni sopra indicate potrebbero non essere applicabili.

La presente garanzia da all'utente specifici diritti legali,及其他 ad other diritti che possono variare da Stato a Stato.

Celestron si riserva il diritto di modificare o sospendere la produzione, alla previa notifica, di qualsvoglia modello o stile di telescopoio.

In caso di problemi relativi alla garanzia, o in caso si necessiti di assistenza nell'uso dell'attacco per telescchio, contattare:

Celestron

Reparto di assistenza clienti

2835 Columbia Street

Torrance, CA 90503

Tel.[phone]

Dal lunedi al venerdi dalles 8:00 alle 16:00 PST.

NOTA: La presente garanzia è valida per i clienti di Stati Uniti e Canada che hanno acquistato il proprio prodotto da un rivenditore Celestron autorizzato negli Stati Uniti o in Canada. La garanzia al di fuori di Stati Uniti e Canada è valida esclusivamente per i clienti che hanno effettuato l'acquisto da un distributore internazionale Celestron o da un rivenditore autorizzato Celestron dello specifico Paese. Contattare tali rivenditori per qualsiasi tipo di assistenza relativamente alla garanzia.

CFC RoHS

Note FCC: La presente apparecchiatura è stata testata ed è risultata conforme ai limiti imposti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono stati ideati per fornire un'adeguata protezione nei confronti di interferenze dannone in installazioni residenziali. La presente apparecchiatura genera, utilizes e può irradiare energia in radio frequenza e, se non installata e utilizzata conformmente alle istruzioni, può causare interferenze dannone alle radiocomunicazioni. Tuttavia, non esiste alcuna garanzia che l'interferenza non si verifichi in una particolare installatione. Nel caso in cui la presente apparecchiatura Causei interferenze dannone alla ricezione radio o tevisiva, il che potrebbe essere determinato dall'accensione e dello spegnimento dell'apparecchiatura, l'utente è incoraggiato a tentare di corriggere l'interferenza mediante una o più delle misure seguenti:

Riorientare oripositionare l'antenna di ricezione.
- Augmente la distanza tra l'apparecchiatura e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un technician radio/TV esperto per l'assistenza.

Il design del prodotto e le specifiche sono soggetti a modifiche alla sua previa notifica.

Questo prodotto è progettato per essere utilizzato da persone di età pari o superiore ai 14 anni.

www.celestron.com

2835 Columbia Street · Torrance, CA 90503 U.S.A.

Telefono: 800.421.9649

©2017 Celestron • Tutti i diritti riservati.

CELESTRON
