BEDIENUNGSANLEITUNG FRITZ!DECT 210 AVM

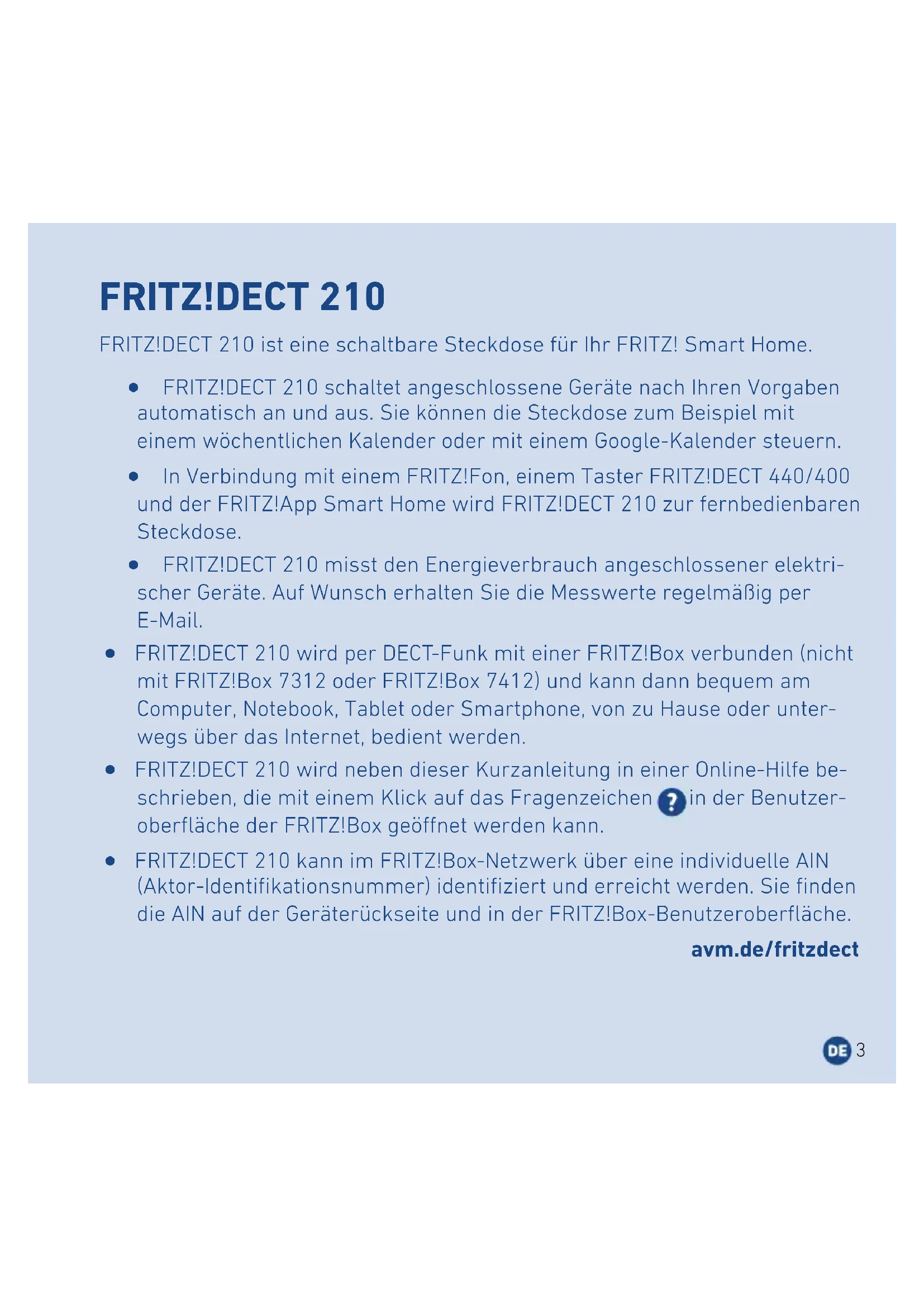

FRITZ!DECT210 ist eine schaltbare Steckdose für Ihr FRITZ! Smart Home. ˊ FRITZ!DECT210 schaltet angeschlossene Geräte nach Ihren Vorgaben automatisch an und aus. Sie können die Steckdose zum Beispiel mit einem wöchentlichen Kalender oder mit einem Google-Kalender steuern. ˊ In Verbindung mit einem FRITZ!Fon, einem Taster FRITZ!DECT440/400 und der FRITZ!AppSmartHome wird FRITZ!DECT210 zur fernbedienbaren Steckdose. ˊ FRITZ!DECT210 misst den Energieverbrauch angeschlossener elektri- scher Geräte. Auf Wunsch erhalten Sie die Messwerte regelmäßig per E-Mail. ˊ FRITZ!DECT210 wird per DECT-Funk mit einer FRITZ!Box verbunden (nicht mit FRITZ!Box7312 oder FRITZ!Box7412) und kann dann bequem am Computer, Notebook, Tablet oder Smartphone, von zu Hause oder unter- wegs über das Internet, bedient werden. ˊ FRITZ!DECT210 wird neben dieser Kurzanleitung in einer Online-Hilfe be- schrieben, die mit einem Klick auf das Fragenzeichen in der Benutzer- oberäche der FRITZ!Box geönet werden kann. ˊ FRITZ!DECT210 kann im FRITZ!Box-Netzwerk über eine individuelle AIN (Aktor-Identikationsnummer) identiziert und erreicht werden. Sie nden die AIN auf der Geräterückseite und in der FRITZ!Box-Benutzeroberäche. avm.de/fritzdect 3Sicherheit ˊ Belasten Sie FRITZ!DECT210 nur bis zur Leistungsgrenze von 3450W/15A (Ohm’sche Last). Eine Überlastung kann FRITZ!DECT210 beschädigen, Fehlfunktionen oder einen elektrischen Unfall auslösen. ˊ Betreiben Sie FRITZ!DECT210 an einer leicht erreichbaren Steckdose, an einem Ort ohne direkte Sonneneinstrahlung und mit ausreichender Belüftung. ˊ Setzen Sie FRITZ!DECT210 keinem direkten Wasserstrahl oder direktem Regen aus. FRITZ!DECT210 ist nach IP44 spritzwassergeschützt. Der Spritzwasserschutz IP44 besteht nur, wenn auch die beteiligten Kom- ponenten, Stromstecker und Stromsteckdose, die gleiche Schutzklasse aufweisen. ˊ Stecken Sie mehrere FRITZ!DECT210 nicht ineinander. ˊ Betreiben Sie keine Geräte mit Brandgefahr (z.B. Bügeleisen, Heizstrahler, Elektrogrill) unbeaufsichtigt am FRITZ!DECT210. ˊ Verändern Sie FRITZ!DECT210 nicht. FRITZ!DECT210 darf nicht geönet, umgebaut, modiziert oder unsachgemäß repariert werden. ˊ Richten Sie für FRITZ!DECT210 nur eine automatische Schaltung ein, wenn die angeschlossenen Geräte dafür ausgelegt sind. Häuges An- und Ausschalten kann die Lebensdauer elektrischer Geräte verkürzen. Für entsprechende Schäden an angeschlossenen Geräten wird nicht gehaftet. 4Lieferumfang Bezeichnung Abbildung 1 FRITZ!DECT210 On/Off DECT 1 Kurzanleitung ohne Abbildung Technische Daten ˊ Funkstandard: DECT ˊ Frequenzbereich: 1880MHz – 1902MHz ˊ maximale Sendeleistung: 250mW ˊ Reichweite: in Gebäuden bis zu 40m, im Freien bis zu 300m ˊ maximale Wirkleistung: ca. 1,5W ˊ Wirkleistung im Standby: ca. 0,4W ˊ Messgenauigkeit: +/- 100mW (bis 5W), +/- 2% (ab 5W) ˊ 230V, 50Hz A/C ˊ Maße (ohne Stecker): 65 x 127 x 36mm ˊ Gewicht: ca. 204g ˊ Schutzart: IP44, spritzwassergeschützt ˊ Leistungsgrenze für angeschlos- sene Geräte bis 3450W/15A ˊ Umgebungstemperatur: -20°C bis +40°C ˊ messbarer Temperaturbereich: -5°C bis +40°C 5An einer FRITZ!Box anmelden Handlung Abbildung

Stecken Sie FRITZ!DECT210 in eine Steckdose in der Nähe Ihrer FRITZ!Box. Die LED DECT blinkt gleichmäßig. Power/DSL WLAN Fon/DECT Connect/WPS Info On/Off DECT

Drücken Sie an Ihrer FRITZ!Box innerhalb von 2Minuten die Taste DECT und halten Sie sie gedrückt, bis die LED Info bzw. die LED DECT blinkt. FRITZ!DECT210 wird an der FRITZ!Box angemeldet. Die Funkverbindung ist hergestellt, wenn die LED DECT an FRITZ!DECT210 leuchtet. Falls DECT weiter blinkt, war die Anmeldung nicht erfolgreich. Ziehen Sie FRITZ!DECT210 aus der Steckdose und wiederholen Sie die Anmeldung. On/OffDECT On/Off DECT Power/DSL WLAN Fon/DECT Connect/WPS Info

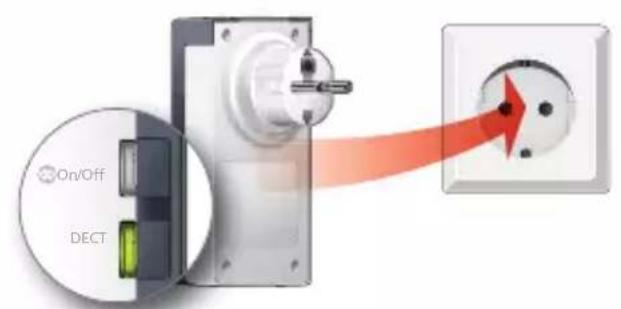

Stecken Sie FRITZ!DECT210 in die Steckdose, an der Sie das Gerät einsetzen möchten und warten Sie kurz bis die LED DECT leuchtet. Falls DECT dauerhaft blinkt, testen Sie eine andere Steckdose näher zur FRITZ!Box. Die Steckdose muss innerhalb der Reichweite des DECT-Funknetzes der FRITZ!Box liegen. On/OffDECT 6An einer FRITZ!Box anmelden Handlung Abbildung

Stecken Sie FRITZ!DECT210 in eine Steckdose in der Nähe Ihrer FRITZ!Box. Die LED DECT blinkt gleichmäßig. Power/DSL WLAN Fon/DECT Connect/WPS Info On/Off DECT

Drücken Sie an Ihrer FRITZ!Box innerhalb von 2Minuten die Taste DECT und halten Sie sie gedrückt, bis die LED Info bzw. die LED DECT blinkt. FRITZ!DECT210 wird an der FRITZ!Box angemeldet. Die Funkverbindung ist hergestellt, wenn die LED DECT an FRITZ!DECT210 leuchtet. Falls DECT weiter blinkt, war die Anmeldung nicht erfolgreich. Ziehen Sie FRITZ!DECT210 aus der Steckdose und wiederholen Sie die Anmeldung. On/OffDECT On/Off DECT Power/DSL WLAN Fon/DECT Connect/WPS Info

Stecken Sie FRITZ!DECT210 in die Steckdose, an der Sie das Gerät einsetzen möchten und warten Sie kurz bis die LED DECT leuchtet. Falls DECT dauerhaft blinkt, testen Sie eine andere Steckdose näher zur FRITZ!Box. Die Steckdose muss innerhalb der Reichweite des DECT-Funknetzes der FRITZ!Box liegen. On/Off DECT 7Smart-Home-Prol einrichten FRITZ!DECT210 kann in der Benutzeroberäche der FRITZ!Box mit einem Smart-Home-Prol eingerichtet werden: Handlung 1 Önen Sie einen Internet-Browser. 2 Geben Sie http://fritz.box ein. 3 Önen Sie das Menü Smart Home / Geräteverwaltung.

Klicken Sie auf hinter Ihrem FRITZ!DECT210. 5 Das Smart-Home-Prol von FRITZ!DECT210 erscheint. 8Smart-Home-Prol bearbeiten Sie können das Smart-Home-Prol Ihres FRITZ!DECT210 unter Smart Home / Geräteverwaltung in der Benutzeroberäche der FRITZ!Box bearbeiten: Handlung Abbildung

• Schaltzustand festlegen

• Stromtarif hinterlegen

• LED-Anzeige ausschalten, manuelles Schalten unter- binden und die Temperaturabweichung einrichten

• Push Service aktivieren und Benachrichtigungen über Gerätezustände per E-Mail erhalten Allgemein

• automatische Schaltung einrichten Automatisch Schalten

• Energieverbrauch überwachen Energieanzeige

• Temperaturverlauf überwachen Temperatur 9Steckdose schalten Sie können FRITZ!DECT210 auf verschiedene Arten an- und ausschalten: An- und Ausschalten

• mit der Taste On/O am FRITZ!DECT210

• mit der FRITZ!AppSmartHome und Ihrem Smartphone (siehe „Schalten mit FRITZ!AppSmartHome“ auf Seite 11)

• in der Benutzeroberäche der FRITZ!Box - direkt im Menü Smart Home / Bedienung - mit einer automatischen Schaltung im Menü Smart Home / Geräteverwaltung (siehe „Automatisch schalten“ auf Seite 12)

• mit einem FRITZ!Fon - über die Navigation Ihres FRITZ!Fons im Menü Smart Home oder - direkt aus dem Startbildschirm für Smart-Home-Anwendungen Beachten Sie die Dokumentation Ihres Geräts.

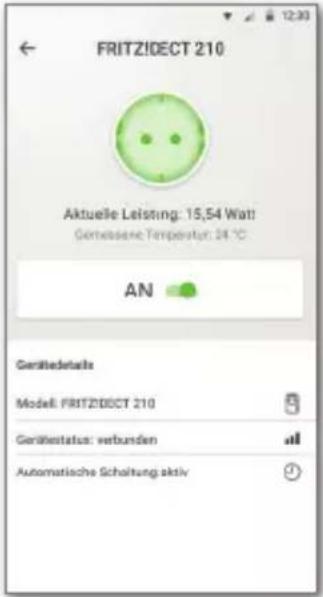

• mit einem Taster FRITZ!DECT440/400 Der Taster FRITZ!DECT 440/400 muss für Smart-Home-Anwendungen eingerichtet werden. Beachten Sie die Dokumentation Ihres Geräts. 10Schalten mit FRITZ!AppSmartHome Sie können FRITZ!DECT210 mit FRITZ!AppSmartHome an- und ausschalten. Handlung Abbildung

Installieren Sie die FRITZ!AppSmartHome auf Ihrem Smartphone und stellen Sie eine Verbindung zu Ihrer FRITZ!Box her.

Mit der FRITZ!AppSmartHome können Sie FRITZ!DECT210 mit Ihrem Smartphone schalten sowie Schaltzustand, Leistung und Tem- peratur ablesen. iOS Android 11Automatisch schalten Handlung 1 Önen Sie einen Internet-Browser. 2 Geben Sie http://fritz.box ein. 3 Önen Sie das Menü Smart Home / Geräteverwaltung.

Klicken Sie auf hinter Ihrem FRITZ!DECT210. 5 Wechseln Sie auf den Tab Automatisch Schalten.

Aktivieren Sie die Option Automatische Schaltung aktiv und richten Sie eine Schaltung ein. 7 Klicken Sie auf OK, um die Einstellungen zu speichern. 12LEDs und Tasten Handlung / Anzeige Zustand On/Off Taste drücken Steckdose an- und ausschalten aus Steckdose ist ausgeschaltet leuchtet Steckdose ist angeschaltet blinkt Software-Update läuft blinkt kurz Leistungsgrenze überschritten (3450W/15A Ohm’sche Last) DECT Taste mindestens 6Sekunden lang drücken FRITZ!DECT210 wird von Ihrer FRITZ!Box abgemeldet. leuchtet FRITZ!DECT210 ist an Ihrer FRITZ!Box angemeldet. blinkt Software-Update oder Anmeldung läuft blinkt regelmäßig kurz auf FRITZ!DECT210 hat keine Verbindung zu Ihrer FRITZ!Box (nicht angemeldet oder außerhalb der Reichweite) 13Rechtliches Konformitätserklärung CE-Konformitätserklärung Hiermit erklärt AVM, dass das Gerät der Richtlinie 2014/53/EU entspricht. UKCA-Konformitätserklärung Hiermit erklärt AVM, dass das Gerät den Radio Equipment Regulations 2017 (S.I. 2017/1206) entspricht. Den vollständigen Text der Konformitätserklärungen finden Sie in englischer Sprache unter https://en.avm.de/service/declarations. Entsorgung FRITZ!DECT210 darf gemäß europäischer Vorgaben nicht über den Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach der Verwendung zu den Sammelstellen der Kommune. Herstellergarantie Wir bieten Ihnen als Hersteller dieses Originalprodukts 2 Jahre Garantie auf die Hardware. Die Garantiezeit beginnt mit dem Kaufdatum durch den Erst-Endabnehmer. Sie können die Einhaltung der Garantiezeit durch Vorlage der Originalrechnung oder vergleichbarer Unterlagen nachweisen. Ihre Gewährleistungsrechte aus dem Kaufvertrag sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt. Wir beheben innerhalb der Garantiezeit auftretende Mängel des Produkts, die nachweislich auf Material- oder Fertigungsfehler zurückzuführen sind. Leider müssen wir Mängel ausschließen, die infolge nicht vorschriftsmäßiger Installation, unsachgemäßer Handhabung, Nichtbeachtung des Handbuchs, normalen Verschleißes oder Defekten in der Systemumgebung (Hard- oder Software Dritter) auftreten. Wir können zwischen Nachbesserung und Ersatzlieferung wählen. Andere Ansprüche als das in diesen Garantiebedingungen genannte Recht auf Behebung von Produktmängeln werden durch diese Garantie nicht begründet. Wir garantieren Ihnen, dass die Software den allgemeinen Spezikationen entspricht, nicht aber, dass die Software Ihren individuellen Bedürf- nissen entspricht. Versandkosten werden Ihnen nicht erstattet. Ausgetauschte Produkte gehen wieder in unser Eigentum über. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit. Sollten wir einen Garantieanspruch ablehnen, so verjährt dieser spätestens sechs Monate nach unserer Ablehnung. Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). 14FRITZ!DECT210 FRITZ!DECT210 is a switchable socket for your FRITZ! Smart Home. ˊ FRITZ!DECT210 switches connected devices on and o automatically according to your specications. You can control the socket using a weekly calendar, for instance, or a Google calendar. ˊ In combination with a FRITZ!Fon, a FRITZ!DECT440/400 switch and the FRITZ!AppSmartHome, FRITZ!DECT210 turns into a remote controlled socket. ˊ FRITZ!DECT210 measures the power consumption of connected electric devices. You have the option of receiving these measurement values in a regular email message. ˊ FRITZ!DECT210 is integrated with a FRITZ!Box (not with FRITZ!Box7312 or FRITZ!Box7412) via DECT radio transmission and can then be control- led easily on the computer, notebook, tablet or smartphone, from home or anywhere else with internet access. ˊ In addition to this quick guide, FRITZ!DECT210 is described in an online help that can be opened by clicking on the question mark in the user interface of the FRITZ!Box. ˊ FRITZ!DECT210 can be identied and reached in the FRITZ!Box network via its own unique AIN (Actuator Identication Number). You can nd the AIN on the back of the device and in the FRITZ!Box user interface. https://en.avm.de/products/fritzdect/ 15Security ˊ Do not subject FRITZ!DECT210 to a load higher than its limit of 3450W/15A (ohmic load). Overloading can damage FRITZ!DECT210, or cause malfunctions or an electrical accident. ˊ Operate FRITZ!DECT210 only on an easily accessible outlet in a location without direct sunlight that is well ventilated. ˊ Do not subject FRITZ!DECT210 to a direct stream of water or direct rain. FRITZ!DECT210 has splash protection compliant with IP44. IP44-class splash protection applies only when each of the components, plug and socket, have the same protection class. ˊ Do not connect multiple FRITZ!DECT210 devices with each other. ˊ Do not operate any devices that present a risk of re (for instance, electric irons, radiant heaters, electric grills) unattended on FRITZ!DECT210. ˊ Do not modify FRITZ!DECT210. FRITZ!DECT210 may not be opened, con- verted, modied or repaired except by a qualied technician. ˊ Congure automatic switching for FRITZ!DECT210 only if the connected devices are designed for such operation. Frequent switching can shorten the service life of electrical devices. No liability will be accepted for atten- dant damage to corresponding devices. 16Package Contents Name Illustration 1 FRITZ!DECT210 On/Off DECT 1 quick guide no illustration Technical Speci cations ˊ Wireless standard: DECT ˊ Frequency range: 1880MHz – 1902MHz ˊ Maximum transmitter power: 250mW ˊ Range: up to 40m indoors, up to 300m outdoors ˊ Maximum active power: ca. 1.5W ˊ Active power on standby: ca. 0.4W ˊ Measurement accuracy: +/- 100 mW (up to 5W), +/- 2% (5W or higher) ˊ 230V, 50Hz A/C ˊ Dimensions (without plug): 65mm x 127 mm x 36mm ˊ Weight: approx. 204g ˊ Protection class: IPx44, splash protection ˊ Maximum load for connected devices up to 3450W/15A ˊ Ambient temperature: -20°C to +40°C ˊ Measurable temperature range: -5°C to +40°C 17Registering with a FRITZ!Box Action Illustration
