BEDIENUNGSANLEITUNG IM5184 IFM

Betriebsanleitung

Induktive Sensoren mit IO-Link und 2 Schaltausgängen

Inhaltsverzeichnis

1 Vorbemerkung 3

1.1 Verwendete Symbole 3

2 Sicherheitshinweise 4

3 Bestimmungsgemäße Verwendung 5

4 Funktion 6

4.1 Schaltfunktion mit Schaltpunkt 6

4.2 Schaltfunktion mit Zähler.... 8

5 Montage 9

5.1 Hinweise für den bündigen und nichtbündigen Einbau in Metall 9

5.2 Mindestabstand bei Montage gleicher Geräte 9

6 Elektrischer Anschluss 11

7 Parametrierung 12

7.1 Eingangskonfiguration.... 12

7.1.1 Digitaleingang parametrieren 13

7.2 Ausgangskonfiguration 13

7.2.1 Schaltausgänge parametrieren 14

7.2.1.1 Schaltpunkt.... 14

7.2.2 Zähler parametrieren.... 15

7.2.3 Ausgang ausschalten 16

7.2.4 Ausgangspolarität parametrieren 16

7.2.5 Dämpfung 16

7.3 Zähler ablesen 17

7.4 Zähler zurücksetzen 17

7.4.1 Zähler zurücksetzen über IO-Link 17

7.4.2 Zähler zurücksetzen über Eingangssignal.... 17

7.5 Gerät zurücksetzen.... 17

7.6 Diagnose.... 18

7.6.1 Betriebsstundenzähler 18

7.6.2 Interne Temperatur 18

7.7 Identifikation 18

7.7.1 Geräteinformationen 18

7.7.2 Optische Lokalisierung 18

7.7.2.1 Optische Lokalisierung über IO-Link 19

7.7.2.2 Optische Lokalisierung über Eingangssignal.... 19

8 Wartung, Instandsetzung und Entsorgung 20

9 Werkseinstellung.... 21

1 Vorbemerkung

Anleitung, technische Daten, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder über www.ifm.com.

1.1 Verwendete Symbole

√ Voraussetzung
▶ Handlungsanweisung
Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

2 Sicherheitshinweise

- Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

3 Bestimmungsgemäße Verwendung

Das Gerät erfasst berührungslos Metall und meldet dies durch ein Schaltsignal.

Zusätzlich bietet das Gerät über die IO-Link Schnittstelle einen linearisierten Abstandswert mit einer Auflösung von 12 Bit.

4 Funktion

Der Sensor besitzt 2 Ausgänge OUT1 und OUT2, von denen OUT2 als Digitaleingang genutzt werden kann. Dies bietet je nach Applikation beispielsweise folgende Funktionalitäten:

Abb. 1: Funktion

1. OUT1 und OUT2 werden beide als Schaltausgänge genutzt.
2. OUT1 wird als IO-Link Schnittstelle und OUT2 als Schaltausgang genutzt.
3. OUT1 wird als Schaltausgang genutzt und OUT2 als Digitaleingang für ein externes Signal. Siehe Eingangskonfiguration (→ 12).

Beide Ausgänge können auch deaktiviert werden.

Die Schaltkanäle SSC1 und SSC2 sowie die Zähler S1CT und S2CT sind unabhängig voneinander parametrierbar.

Über die Parametriersoftware können die Schaltkanäle und Zähler den Ausgängen OUT1 und OUT2 frei zugewiesen werden.

4.1 Schaltfunktion mit Schaltpunkt

Zur Prozesswertüberwachung kann ein Schaltsignal ausgegeben werden. OUTx ändert dabei seinen Schaltzustand entsprechend den ▶ Parametereinstellungen in Abhängigkeit vom Abstand des Objekts.

Es kann dabei zwischen den folgenden Schaltpunkt-Modi nach IO-Link Smart Sensor Profil gewählt werden:

• Single Point Mode
• Two Point Mode
• Window Mode

Begriff	Erläuterung
H	Hysterese, einstellbar über den Parameter [HY]
High active	Schaltpunktlogik: Schaltausgang ist bei Objekterkennung geschaltet = Schließer (normally open)
Low active	Schaltpunktlogik: Schaltausgang ist bei Objekterkennung nicht geschaltet = Öffner (normally closed)
PDV (Process data variable)	Prozessdatenwert
SP	Schaltpunkt (SP1 muss größer sein als SP2)
SSC (Switching Signal Channel)	Schaltkanal
SSC1	Schaltkanal 1 (Ausgangssignal, wahlweise über OUT1 oder OUT2)
SSC2	Schaltkanal 2 (Ausgangssignal, wahlweise über OUT1 oder OUT2)
Single Point Mode	Ein-Schaltpunkt-Modus
Two Point Mode	Zwei-Schaltpunkt-Modus
Window Mode	Fenstermodus

Tab. 1: Begriffserläuterungen

Single Point Mode

Es wird nur ein Schaltpunkt (SP1) manuell eingestellt oder geteacht. Der Rückschaltpunkt ergibt sich aus dem Schaltpunkt und der eingestellten Hysterese (H).

Single Point Mode – Low active
SP1+H: Einschaltpunkt
SP1: Ausschaltpunkt

Single Point Mode – High active
SP1: Einschaltpunkt
SP1+H: Ausschaltpunkt

Two Point Mode

Es werden ein Schaltpunkt (SP1) und ein Rückschaltpunkt (SP2) manuell eingestellt oder geteacht.

Two Point Mode – Low active
SP2: Ausschaltpunkt
SP1: Einschaltpunkt

Two Point Mode – High active
SP1: Ausschaltpunkt
SP2: Einschaltpunkt

Window Mode

Es werden zwei Schaltpunkte (SP1) und (SP2) manuell eingestellt oder geteacht. Die beiden Schaltpunkte begrenzen einen Fensterbereich.

Window Mode – Low active

• Ausgang schaltet aus (low active) innerhalb der Schaltgrenzen SP1 und SP2
• Ausgang schaltet ein (high active), wenn der Prozesswert den Fensterbereich verlässt und die eingestellte Hysterese überschritten wird: SP1+H oder SP2-H.

Window Mode – High active

• Ausgang schaltet ein (high active) innerhalb der Schaltgrenzen SP1 und SP2.
• Ausgang schaltet aus (low active), wenn der Prozesswert den Fensterbereich verlässt und die eingestellte Hysterese überschritten wird: SP1+H oder SP2-H.

Siehe auch: Schaltausgänge parametrieren ( → 14).

4.2 Schaltfunktion mit Zähler

Das Gerät speichert die Anzahl der Schaltzyklen an beiden Schaltkanälen SSC1 und SSC2 durch die Schaltzyklenzähler S1CT und S2CT.

Der Zählerwert kann über die IO-Link Schnittstelle abgelesen werden.

Der Zähler speichert alle 5 Minuten die Schaltzyklen. Schaltzyklen seit letztem Speichern gehen bei Spannungsunterbrechung verloren.

Bei Erreichen einer eingestellten Schaltzyklenschwelle ändert sich der Schaltzustand und bei Verwendung der IO-Link Schnittstelle wird ein Datenbit gesetzt. Die Zustandsänderung gilt für eine definierte Haltezeit.

Siehe auch: Zähler parametrieren ( → ☐ 15).

Der Zähler kann über ein IO-Link Kommando oder eine Triggerflanke am Digitaleingang zurückgesetzt werden oder er wird automatisch bei Erreichen der Schaltzyklenschwelle zurückgesetzt.

Siehe auch: Zähler zurücksetzen (→ 17).

5 Montage

5.1 Hinweise für den bündigen und nichtbündigen Einbau in Metall

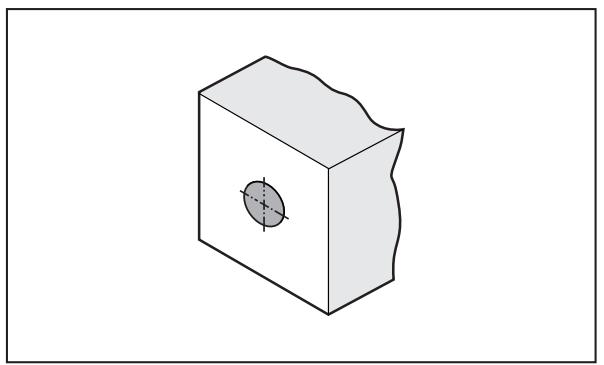

Abb. 2: Zylindrische Bauform bündig

Abb. 3: Zylindrische Bauform nichtbündig

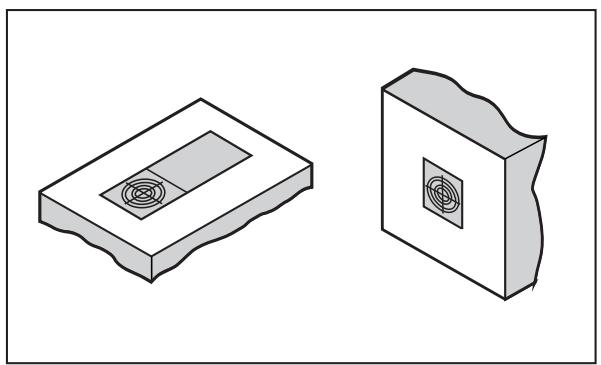

Abb. 4: Quaderförmige Bauform bündig

Abb. 5: Quaderförmige Bauform nichtbündig

5.2 Mindestabstand bei Montage gleicher Geräte

Abb. 6: Abstand bündig

Abb. 7: Abstand nichtbündig

Abb. 8: Abstand frontal

Unterschreiten der Abstände nur bei Geräten mit unterschiedlicher Oszillatorfrequenz oder unterschiedlichem Sensorprinzip möglich.

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen befolgen.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

BK: schwarz

BU: blau

BN: braun

WH: weiß

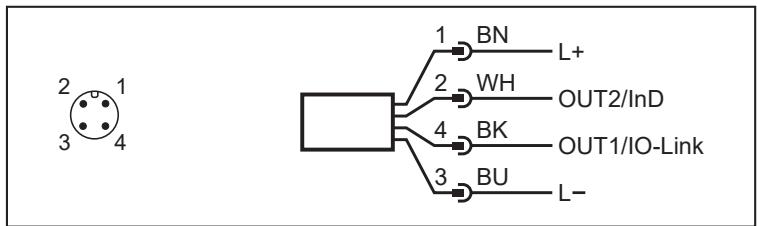

Pin	Belegung
1	L+
3	L-
4	• Schaltausgang OUT1• IO-Link• OFF
2	• Schaltausgang OUT2• Parametrierbar zu Digitaleingang• OFF

Abb. 9: Beispielschaltung PNP/NPN

7 Parametrierung

Die Parametrierung wird über die IO-Link Schnittstelle an Pin 4 per Parametriersoftware durchgeführt.

Darüberhinaus können bei Verwendung von Pin 2 als Digitaleingang folgende Einstellungen auch über ein Eingangssignal ausgelöst werden:

• Schaltpunkt teaches
  • Schaltzyklenzähler zurücksetzen
• Optische Lokalisierung des Sensors durch Blinken der LED
  • Schaltkanal für OUT1 / Schaltpunktlogik parametrieren

Siehe auch: Eingangskonfiguration ( → 12).

Parameter können vor Einbau und Inbetriebnahme des Geräts oder während des laufenden Betriebs eingestellt werden.

Ändern Sie Parameter während des Betriebs, wird die Funktionsweise der Anlage beeinflusst.

▶ Sicherstellen, dass es nicht zu Fehlfunktionen in der Anlage kommt.

Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit dem bestehenden Parameter weiter aus, bis die Parametrierung abgeschlossen ist.

Voraussetzungen für die Parametrierung über die IO-Link Schnittstelle:

√ Eine geeignete Parametriersoftware, z. B. ifm moneo|configure
√ Die Input Output Device Description (IODD) für das Gerät, siehe documentation.ifm.com
√ Ein IO-Link Master
▶ Den IO-Link Master mit einer Parametriersoftware verbinden.
▶ Den Port des Masters auf die Betriebsart IO-Link einstellen.
▶ Das Gerät mit einem freien Port des IO-Link Masters verbinden.
▷ Das Gerät wechselt in den IO-Link Modus.
▶ Parametereinstellungen in der Software ändern.
▶ Parametereinstellungen zum Gerät schreiben.

Hinweise zur Parametrierung → Handbuch der Parametriersoftware

7.1 Eingangskonfiguration

Der Digitaleingang ermöglicht eine Ansteuerung des Sensors ohne IO-Link Master

Die Verwendung von OUT2 als Digitaleingang wird mithilfe der Parametriersoftware eingestellt. Das Eingangssignal kann durch eine Triggerflanke (z. B. Taster) oder ein statisches High/Low-Signal (z. B. Schalter) gegeben werden. Das Eingangssignal ändert die bisherige Funktion und Wirkungsweise des Sensors.

Über die Eingangskonfiguration können die Bedingungen für das Eingangssignal und die auszulösende Sensorfunktion über die Parameter [DIn2] und [DIF2] eingestellt werden.

Auswählbare Werte:

Impuls durch Triggerflanke:

[DIn2]	[DIF2]	Sensorfunktion
+EDG:Steigende Triggerflanke-EDG:Fallende Triggerflanke	D_IN_DEFAULT_IDLE	Werkseinstellung: keine Funktion
	D_IN_BLINK_TOGGLE	Optische Lokalisierung
	D_IN_TEACH_SP1	Schaltpunkt 1 teaches	Für den geteachten Schalt-punkt gelten die eingestellten Werte für Schaltpunkt-Modus, Schaltpunktlogik und Hyste-rese.
	D_IN_TEACH_SP2	Schaltpunkt 2 teaches
	D_IN_RESET_CNT_ALL	Schaltzyklenzähler 1 und 2 zurücksetzen
	D_IN_RESET_CNT_SSC1	Schaltzyklenzähler 1 zurücksetzen
	D_IN_RESET_CNT_SSC2	Schaltzyklenzähler 2 zurücksetzen

Impuls durch statisches Signal:

[DIn2]	[DIF2]	Sensorfunktion
LEVL:Statisches Signal(0: low; 1: high)	D_IN_DEFAULT_IDLE	Werkseinstellung: keine Funktion
	D_IN_OU1_HI_SSC1_LO_SSC2	Parametrierung der Schaltkanalauswahl von OUT1:
		Eingangssignal (OUT2):	[ou1]:
		high	SSC1
		low	SSC2
	D_IN_SSC1_HI_CLO-SER_LO_OPENER	Parametrierung der Schaltpunktlogik von SSC1:
		Eingangssignal (OUT2):	[SSC1 Config. Logic]:
		high	high active (Schließer)
		low	low active (Öffner)
	D_IN_SSC2_HI_CLO-SER_LO_OPENER	Parametrierung der Schaltpunktlogik von SSC2:
		Eingangssignal (OUT2):	[SSC2 Config. Logic]:
		high	high active (Schließer)
		low	low active (Öffner)

7.1.1 Digitaleingang parametrieren

▶ [Parameter] > [Ausgangskonfiguration] aufrufen.
▶ [ou2] wählen und Digitaleingang einstellen: [In. D].
▶ [Parameter] > [Digitaler Eingang 2] aufrufen.
▶ [DIn2] wählen und Eingangssignal konfigurieren: [+EDG], [-EDG], [LEVL].
▶ [DIF2] wählen und Sensorfunktion einstellen.

7.2 Ausgangskonfiguration

Für die Schaltausgänge OUT1 und OUT2 sind jeweils folgende Funktionen auswählbar:

• Schaltfunktion mit Schaltpunkt
• Schaltfunktion mit Zähler
• Ausgang ausgeschaltet.

Das Ausgangssignal an OUT1 und OUT2 kann deaktiviert werden. Der Ausgang wird dann hochohmig. Die Kommunikation über die IO-Link Schnittstelle an OUT1 bleibt weiterhin aktiv.

7.2.1 Schaltausgänge parametrieren

Siehe auch: Schaltfunktion mit Schaltpunkt ( → ☐ 6).

Die Schaltkanäle SSC1 und SSC2 können frei auf die Schaltausgänge OUT1 und OUT2 gelegt werden.

Folgende Parameter können für beide Schaltkanäle eingestellt werden:

Parameter	Erläuterung
Schaltpunkt-Modus[SSC1 Config. Mode][SSC2 Config. Mode]	Single Point Two Point Window
Schaltpunktlogik[SSC1 Config. Logic][SSC2 Config. Logic]	High active: Schaltausgang ist bei Objekterkennung geschaltet = Schließer (normally open)Low active: Schaltausgang ist bei Objekterkennung nicht geschaltet = Öffner (normally closed)
Hysterese[SSC1 Config. Hyst][SSC2 Config. Hyst]	Single Point Mode: Die Hystereseeinstellung erzeugt den Rückschaltpunkt Two Point Mode: Keine Funktion Window Mode: Die Hystereseeinstellung wirkt auf die eingestellten Schaltgrenzen. Die Hysterese wird in % vom Schaltpunkt eingestellt.
Schaltpunkt[SSC1 Param. SP1][SSC1 Param. SP2][SSC2 Param. SP1][SSC2 Param. SP2]	SP1 (Single Point Mode / Two Point Mode / Window Mode)SP2 (Two Point Mode / Window Mode)
Einschaltverzögerungszeit[SSC1 Einschaltverzögerung][SSC2 Einschaltverzögerung]	Einstellbare Verzögerungszeit in ms, mit der der Ausgang schaltet.
Ausschaltverzögerungszeit[SSC1 Ausschaltverzögerung][SSC2 Ausschaltverzögerung]	Einstellbare Verzögerungszeit in ms, mit der der Ausgang zurückschaltet.

Tab. 2: Einstellmöglichkeiten Schaltkanäle

Parametriervorgang:

▶ [Parameter] > [Ausgangskonfiguration] aufrufen.
▶ [ou1] wählen und Schaltkanal einstellen: [SSC1] oder [SSC2].
▶ [ou2] wählen und Schaltkanal einstellen: [SSC1] oder [SSC2].
▶ [Parameter] > [Digitaler Ausgang x] aufrufen.
▶ [SSCx Config. Mode] wählen und Schaltpunkt-Modus für Schaltkanal SSCx einstellen.
▶ [SSCx Config. Logic] wählen und Schaltpunktlogik für Schaltkanal SSCx einstellen.
▶ [SSCx Config. Hyst] wählen und Hysterese für Schaltkanal SSCx einstellen.
▶ [SSCx Einschaltverzögerung] wählen und Einschaltverzögerung für Schaltkanal SSCx einstellen.
▶ [SSCx Ausschaltverzögerung] wählen und Ausschaltverzögerung für Schaltkanal SSCx einstellen.
▶ Schaltpunkt parametrieren: Schaltpunkt (→ 14).

7.2.1.1 Schaltpunkt

Der Schaltpunkt kann über IO-Link fest eingestellt bzw. geteacht werden oder er kann über ein externes Eingangssignal geteacht werden.

Für alle genannten Einstellarten führt das Gerät eine Prüfung durch, ob folgende Kriterien erfüllt sind:

- SP1 ≤ 3800

- SP1+H ≤ 4066

• SP2 ≥ 388 und SP2 ≤ SP1-H _min

(H = minimale Hysterese = 3 % vom eingestellten Schaltpunkt)

Sind die Kriterien nicht erfüllt, bleiben die bisherigen Parametereinstellungen erhalten.

Schaltpunkt einstellen über IO-Link

√ Der Schaltpunkt-Modus, die Schaltpunktlogik und die Hysterese sind eingestellt.
▶ [Parameter] > [Digitaler Ausgang x] aufrufen.
▶ [SSCx Param. SP1] wählen und Schaltpunkt 1 für Schaltkanal SSCx einstellen.
Zusätzlich für Two Point Mode und Window Mode:
▶ [SSCx Param. SP2] wählen und Schaltpunkt 2 für Schaltkanal SSCx einstellen.

SP1 sollte möglichst hoch sein, um SP2 und H in einem möglichst großen Bereich einstellen zu können.

Schaltpunkt teaches über IO-Link

√ Der Schaltpunkt-Modus, die Schaltpunktlogik und die Hysterese sind eingestellt.
▶ Objekt an Position 1 vor dem Sensor platzieren.
▶ [Parameter] > [Teachen] aufrufen.
▶ [TI Select] wählen und Schaltkanal festlegen: [SSC1] oder [SSC2].
▶ Parametersatz speichern.
▶ Kommando ausführen: [Teach SP1].
▷ Schaltpunkt SP1 für SSCx ist eingestellt.

Zusätzlich für Two Point Mode und Window Mode:

▶ Objekt an Position 2 vor dem Sensor platzieren.
▶ Kommando ausführen: [Teach SP2].
▷ Schaltpunkt SP2 für SSCx ist eingestellt.

Schaltpunkt teaches über Eingangssignal

√ Der Schaltpunkt-Modus, die Schaltpunktlogik und die Hysterese sind eingestellt.
√ Der Digitaleingang ist mit folgender Einstellung konfiguriert: [D_IN_TEACH_SP1]. (→ Digitaleingang parametrieren ☐ 13)
▶ Objekt an Position 1 vor dem Sensor platzieren.
▶ [Parameter] > [Teachen] aufrufen.
▶ [TI Select] wählen und Schaltkanal festlegen: [SSC1] oder [SSC2].
▶ Eingangssignal auslösen.
▷ Schaltpunkt SP1 für SSCx ist eingestellt.

Zusätzlich für Two Point Mode und Window Mode:

√ Der Digitaleingang ist mit folgender Einstellung konfiguriert: [D_IN_TEACH_SP2].
▶ Objekt an Position 2 vor dem Sensor platzieren.
▶ Eingangssignal auslösen.
▷ Schaltpunkt SP2 für SSCx ist eingestellt.

7.2.2 Zähler parametrieren

Siehe auch: Schaltfunktion mit Zähler ( → ☐ 8).

Die Zähler S1CT und S2CT können frei auf die Ausgänge OUT1 und OUT2 gelegt werden.

Folgende Parameter können für beide Zähler eingestellt werden:

Parameter	Erläuterung
SSC-EnhCtr_HoldTime. SSC1SSC-EnhCtr_HoldTime. SSC2	Haltezeit: Dauer des geänderten Schaltzustands bei Erreichen der Schaltzyklen-schwelle in Millisekunden. Voraussetzung: SSC-EnhCtr_AutoReload. SSCx = On.
SSC-EnhCtr_AutoReload. SSC1SSC-EnhCtr_AutoReload. SSC2	Zählerreset:OFF: Der Ausgang schaltet bei Erreichen der Schaltzyklenschwelle. Der Zähler zählt weiter, bis er zurückgesetzt wird: Siehe (→ Zähler zurücksetzen ☐ 17). On: Ausgang schaltet bei Erreichen der Schaltzyklenschwelle. Der Schaltzustand bleibt für die eingestellte Haltezeit (→ SSC-EnhCrt_HoldTime. SSCx). Danach wird der Schaltausgang und der Zähler zurückgesetzt. Der Zähler beginnt wieder bei 0.
SSC-EnhCtr_Count Condition. SSC1SSC-EnhCtr_Count Condition. SSC2	Zählbedingung:
	Rising:	Der Zähler summiert nur Schaltzyklen beim Wechsel von low auf high (0 → 1).
	Falling:	Der Zähler summiert nur Schaltzyklen beim Wechsel von high auf low (1 → 0).
	Both:	Der Zähler summiert bei beiden Flanken die Schaltzyklen.
	► ▶ Schaltlogik beachten, siehe (→ Schaltausgänge parametrieren ☐ 14).
SSC EnhCtr Threshold. SSC1SSC EnhCtr Threshold. SSC2	Schaltzyklenschwelle: Anzahl der Schaltzyklen an Zähler SxCT, bei der ein Schaltsignal ausgelöst wird.

Tab. 3: Einstellmöglichkeiten Schaltzyklenzähler

Parametriervorgang:

▶ [Parameter] > [Ausgangskonfiguration] aufrufen.
▶ [ou1] wählen und Zähler einstellen: [S1CT] oder [S2CT].
▶ [ou2] wählen und Zähler einstellen: [S1CT] oder [S2CT].
▶ [Parameter] > [Zählerkonfiguration] aufrufen.
▶ [SSC-EnhCtr_HoldTime. SSCx] wählen und Haltezeit einstellen.
▶ [SSC-EnhCtr_AutoReload. SSCx] wählen und Zählerreset einstellen.
▶ [SSC-EnhCtr_Count
Condition. SSCx] wählen und Zählbedingung einstellen.
▶ [SSC EnhCtr Threshold. SSCx] wählen und Schaltzyklenschwelle einstellen.

7.2.3 Ausgang ausschalten

▶ [Parameter] > [Ausgangskonfiguration] aufrufen.
▶ [oux] wählen und [OFF] einstellen.

7.2.4 Ausgangspolarität parametrieren

▶ [Parameter] > [Ausgangskonfiguration] aufrufen.
▶ [P-n] wählen und [PnP] oder [nPn] einstellen.

7.2.5 Dämpfung

▶ [Parameter] > [Dämpfung] aufrufen.
▶ [dAP] wählen und Dämpfungszeit in ms einstellen.

Die Dämpfungszeit wirkt auf beide Ausgänge und die IO-Link Übertragung

7.3 Zähler ablesen

▶ [Parameter] > [Zählerkonfiguration] aufrufen.
▶ [SSC-EnhCtr. SSC1] wählen und aktuellen Zählerstand für SSC1 ablesen.
▶ [SSC-EnhCtr. SSC2] wählen und aktuellen Zählerstand für SSC2 ablesen.

7.4 Zähler zurücksetzen

7.4.1 Zähler zurücksetzen über IO-Link

Beide Zähler zurücksetzen:

▶ [Parameter] > [Zählerkonfiguration] aufrufen.
▶ Kommando ausführen: [Reset Zähler auf Null].
▷ Beide Schaltzyklenzähler werden auf 0 gesetzt.

Zähler einzeln zurücksetzen:

▶ [Parameter] > [Grundeinstellungen] aufrufen.
▶ Kommando ausführen: [Rücksetzen SSC1 Zähler].
▷ Schaltzyklenzähler SSC1 wird auf 0 gesetzt.
▶ Kommando ausführen: [Rücksetzen SSC2 Zähler].
▷ Schaltzyklenzähler SSC2 wird auf 0 gesetzt.

7.4.2 Zähler zurücksetzen über Eingangssignal

√ Der Digitaleingang ist mit folgender Einstellung konfiguriert: [D_IN_RESET_xxx]. (→ Digitaleingang parametrieren ☐ 13)
▶ Eingangssignal auslösen.
▷ Zähler ist zurückgesetzt:
- Beide Zähler bei Einstellung: [D_IN_RESET_ALL]
- Schaltzyklenzähler SSC1 bei Einstellung: [D_IN_RESET_SSC1]
- Schaltzyklenzähler SSC2 ist bei Einstellung: [D_IN_RESET_SSC2]

7.5 Gerät zurücksetzen

Das Gerät kann in den Auslieferungszustand zurückversetzt werden.

Es ist sinnvoll, vor Ausführen der Funktion die eigenen Einstellungen im Kapitel Werkseinstellungen zu notieren.

▶ [Parameter] > [Grundeinstellungen] aufrufen.
▶ Kommando ausführen: [Werkseinstellung setzen].
▷ Das Gerät führt einen Neustart aus.

7.6 Diagnose

7.6.1 Betriebsstundenzähler

Das Gerät speichert die Betriebsstunden seit erster Inbetriebnahme.

Der aktuelle Wert kann über die IO-Link Schnittstelle abgelesen werden.

▶ [Parameter] > [Diagnose] aufrufen.

▶ [Betriebsstunden] wählen und Wert ablesen.

7.6.2 Interne Temperatur

Der Sensor misst die interne Gerätetemperatur.

Der aktuelle Wert kann über die IO-Link Schnittstelle abgelesen werden.

▶ [Parameter] > [Diagnose] > [Temperatur] aufrufen.

▶ [Interne Temperatur] wählen und Wert ablesen.

7.7 Identifikation

7.7.1 Geräteinformationen

Auf dem Gerät sind einige unveränderbare Geräteinformationen gespeichert. Hierzu gehören:

• Produktname
• Produktfamilie
• Hersteller
• Hersteller-ID
• Geräte-ID
• Seriennummer
  • Hardware-/Firmware-Revision
• Beschreibung

Darüber hinaus können dem Gerät über die IO-Link Schnittstelle mit geeigneter Parametriersoftware weitere Kennzeichen zugewiesen werden, die frei definierbar sind und eine maximale Länge von 32 Zeichen haben dürfen. Hierzu gehören:

• Anwendungsspezifisches Kennzeichen
• Anlagenkennzeichen
- Ortskennzeichen

Geräteinformation ablesen / bearbeiten:

▶ [Identifikation] aufrufen.
▶ Geräteinformationen ablesen oder editierbare Parameter bearbeiten.

7.7.2 Optische Lokalisierung

Der Sensor kann aus der Ferne über die IO-Link Schnittstelle in der Anlage lokalisiert werden.

Bei Verwendung des Kommandos blinkt die Schaltzustands-LED.

7.7.2.1 Optische Lokalisierung über IO-Link

▶ [Identifikation] aufrufen.
▶ Kommando ausführen: [Blinken An].
▶ Zum Beenden des Blinkvorgangs: Kommando ausführen: [Blinken AUS].

7.7.2.2 Optische Lokalisierung über Eingangssignal

√ Der Digitaleingang ist mit folgender Einstellung konfiguriert: [D_IN_BLINK_TOGGLE]. (→ Digitaleingang parametrieren ☐ 13)
▶ Eingangssignal auslösen.

8 Wartung, Instandsetzung und Entsorgung

Der Betrieb des Geräts ist wartungsfrei.

Das Gerät darf nur vom Hersteller repariert werden.

▶ Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen.

9 Werkseinstellung

	Parameter	Werkseinstellung	Benutzereinstellung
	ou1	SSC1
	ou2	SSC2
	P-n	PnP
	dAP	0 ms
SSC1	SSC1 Param. SP1	3800
	SSC1 Param. SP2	388
	SSC1 Config. Logic	High active
	SSC1 Config. Mode	Single point
	SSC1 Config. Hyst	7 %
	SSC1 Einschaltverzögerung	0 ms
	SSC1 Ausschaltverzögerung	0 ms
SSC2	SSC2 Param. SP1	3800
	SSC2 Param. SP2	388
	SSC2 Config. Logic	Low active
	SSC2 Config. Mode	Single point
	SSC2 Config. Hyst	7 %
	SSC2 Einschaltverzögerung	0 ms
	SSC2 Ausschaltverzögerung	0 ms
S1CT	SSC-EnhCtr_HoldTime. SSC1	100 ms
	SSC-EnhCtr_AutoReload. SSC1	On
	SSC-EnhCtr_Count Condition. SSC1	rising
	SSC EnhCtr Threshold. SSC1	100
S2CT	SSC-EnhCtr_HoldTime. SSC2	100 ms
	SSC-EnhCtr_AutoReload. SSC2	On
	SSC-EnhCtr_Count Condition. SSC2	falling
	SSC EnhCtr Threshold. SSC2	100
