AC5243 - Schnittstelle IFM - Kostenlose Bedienungsanleitung

Marke	IFM
Modell	AC5243
Kategorie	AS-i Druckluft-Schnittstelle
Produkttyp	Pneumatisches Ein-/Ausgangsmodul
Anzahl Eingänge	4 Eingänge (Y-Schaltung)
Anzahl Ausgänge	2 pneumatische Ausgänge (3/2-Wegeventile)
AS-Interface Version	3.0, abwärtskompatibel
AS-i Profil	S-7.A.E
Erweiterter Adressierungsmodus	Ja, mit AUX-Versorgung
Betriebsdruckbereich	2...8 bar
Erforderliche Luftreinheit	Ölfreie Luft: Klasse 6-3-1; geölte Luft: Klasse 6-3-4 (ISO 8573-1:2001)
Schutzart	IP67 (IP65 mit Schalldämpfer)
Stromversorgung	AS-i (24 V DC) + AUX (24 V DC) für AC5243
Elektrischer Anschluss	M12-Steckverbinder für Sensoren; AS-i Flachkabel
Pneumatischer Anschluss	Rilsanschläuche, Außendurchmesser nach CETOP RP 54 P
LED-Anzeigen	PWR (grün), FAULT (rot), AUX (grün), 1 und 2 (gelb)
Manuelle Bedienung	Ja, über Betätiger (drücken/loslassen oder drücken/drehen/verriegeln)
Wartung	Keine Reparatur möglich; bei Defekt Hersteller kontaktieren
Elektromagnetische Verträglichkeit	Industrielle Umgebung; elektrostatische Entladung ±4 kV Kontakt, ±8 kV Luft
Zusätzliche Informationen	Datenblatt unter www.ifm-electronic.com

Häufig gestellte Fragen - AC5243 IFM

Was ist die Standardadresse des AC5243?

Bei Auslieferung ist die Adresse 0. Verwenden Sie die Adressiereinheit AC1144, um sie zu ändern.

Wie adressiere ich das Modul mit dem AC1144?

Schließen Sie das Adressierkabel E70213 an das montierte und verdrahtete Modul an und adressieren Sie über die implementierte Schnittstelle.

Was ist der Betriebsdruckbereich?

Der Bereich beträgt 2 bis 8 bar. Die Verwendung eines Drucks außerhalb dieses Bereichs kann das Modul beschädigen.

Was bedeuten die LEDs am Modul?

PWR grün: AS-i-Versorgung ok; FAULT rot dauerhaft: Kommunikationsfehler; FAULT rot blinkend: Peripheriefehler; AUX grün: AUX-Versorgung ok; LED 1 gelb: Logikzustand der SPS-Ausgänge; LED 2 gelb: geschalteter Eingang.

Kann geölte Luft mit der AirBox verwendet werden?

Ja, für die Reinheitsklassen 6-3-4. Nach Verwendung mit geölter Luft muss sie immer verwendet werden (die anfängliche Schmierung ist nicht mehr wirksam).

Wie schließe ich die Sensoren an?

Schließen Sie die Sensorstecker an die M12-Buchsen an. Decken Sie ungenutzte Buchsen mit Schutzkappen (E73004) ab; Anzugsmoment: 0,6...0,8 Nm.

Wie verwende ich die manuelle Bedienung?

Drücken Sie den Knopf, um den Ausgang zu betätigen (drücken/loslassen) oder drücken und drehen Sie, um zu verriegeln. Die elektrische Steuerung hat Vorrang.

Welche Schutzart hat das Modul?

IP67 mit geeigneten Dichtungen; bei Verwendung eines Schalldämpfers beträgt der Schutz IP65.

Kann das Produkt repariert werden?

Nein, das Produkt kann nicht modifiziert oder repariert werden. Bei Defekt wenden Sie sich an den Hersteller.

Ist das Modul mit einem AS-i Master Version 2.0 kompatibel?

Ja, aber der Parameter P3 muss auf 1 und das Ausgangsbit D3 auf 0 gesetzt sein. Verwenden Sie eine Adresse zwischen 1A und 31A für den erweiterten Modus.

BEDIENUNGSANLEITUNG AC5243 IFM

Bedienungsanleitung Operating instructions Notice d'utilisation

ASinterface

AS-i AirBox

AC5227

AC5228

AC5243

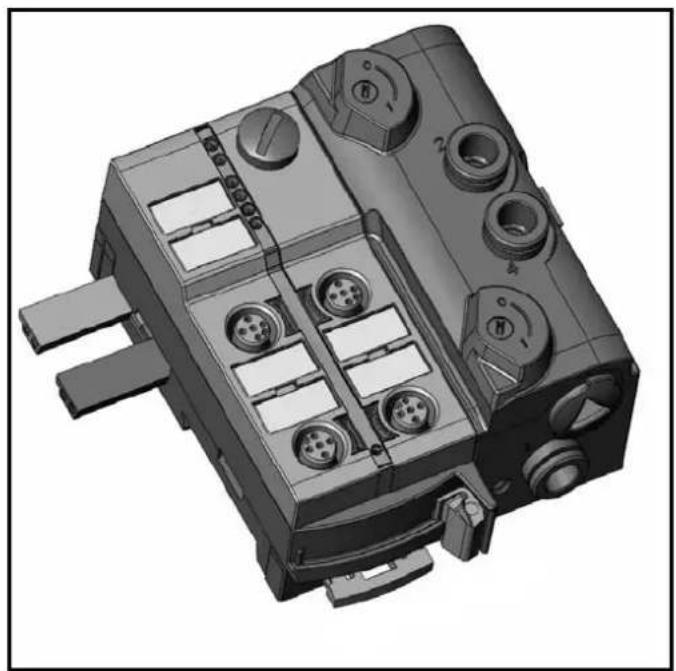

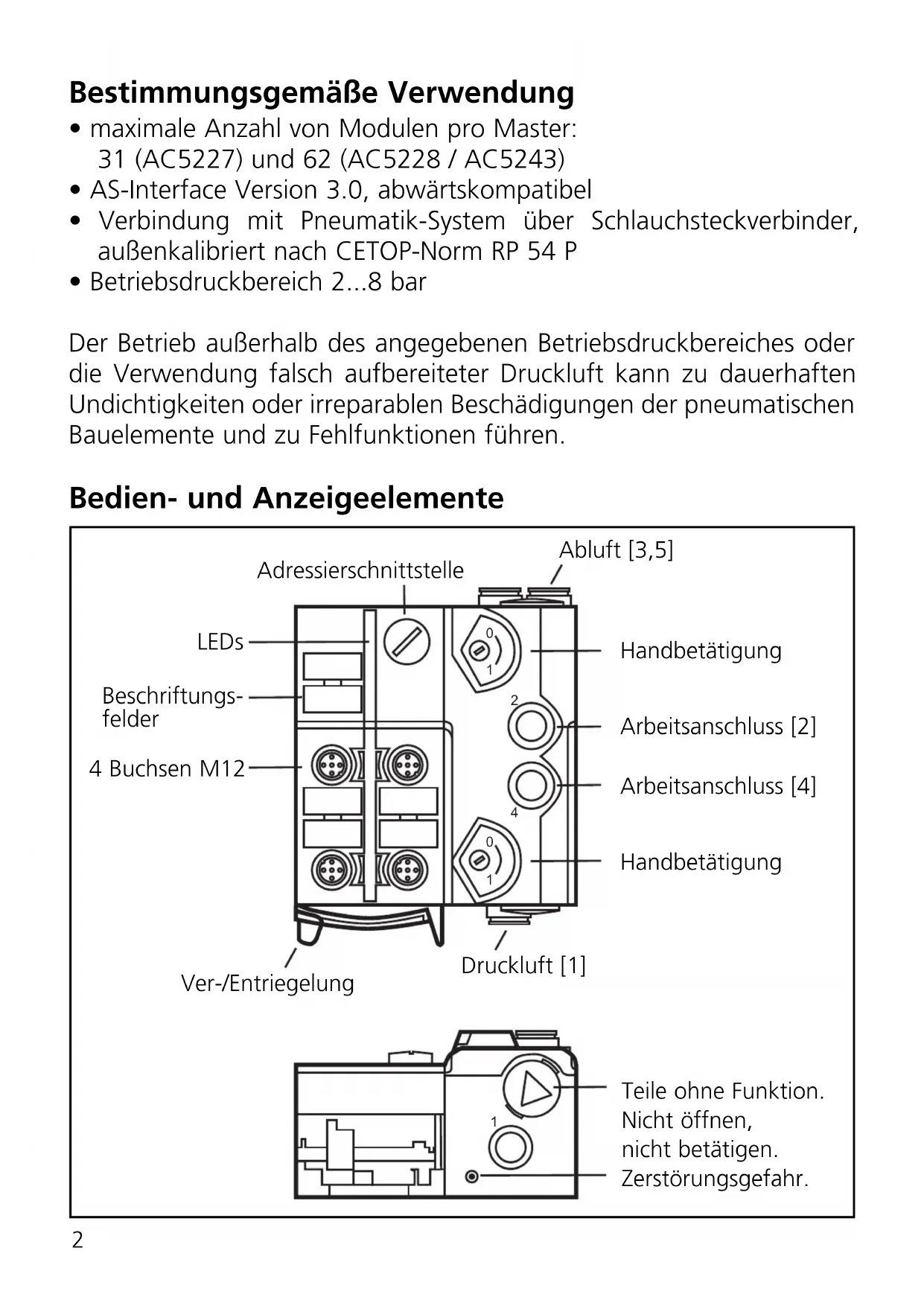

Bestimmungsgemäß Verwendung

• maximale Anzahl von Modulen pro Master: 31 (AC5227) und 62 (AC5228 / AC5243)
• AS-Interface Version 3.0, abwärtskompatibel
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder, außenalibriert nach CETOP-Norm RP 54 P
• Betriebsdruckbereich 2...8 bar

Der Betrieb außerhalb des angegebenen Betriebsdruckbereiches oder die Verwendung falsch aufbereitet Druckluft kann zu dauerhaften Undichtigkeiten oder irreparablen Beschädigungen der pneumatischen Bauelemente und zu Fehlfunktionen führen.

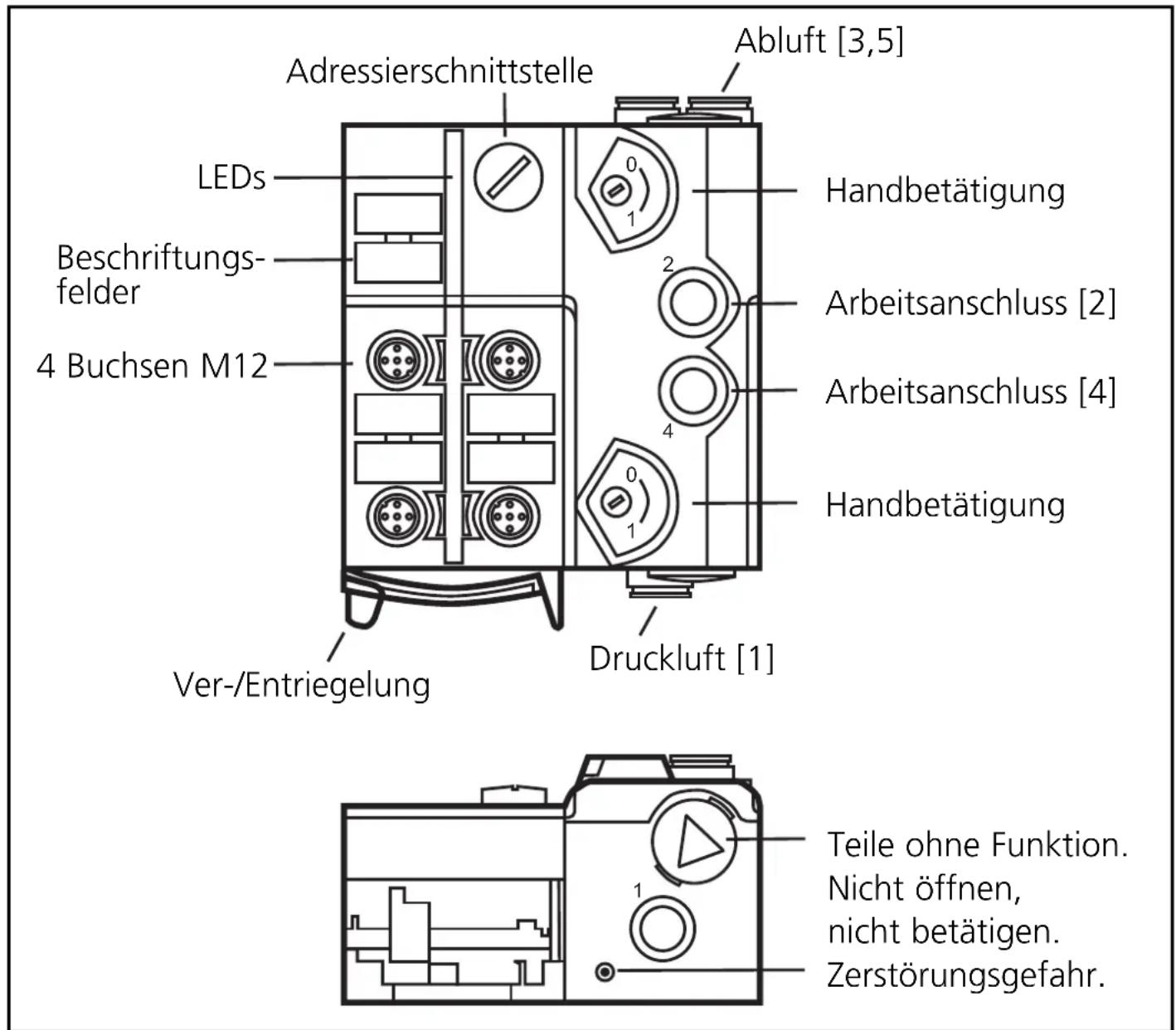

Bedien- und Anzeigeelemente

Montage

Hinweise zur Montage ab Seite 26

Adressieren

Auslieferungsadresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden.

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 und das Parameterbit P3)dürfen nicht genutzt werden.

• Defaultinstellung

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss thisem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren mit den M12-Buchsen.

Nicht benutzte Buchsen mit Verschlusskappen (E73004)*, Adressierbuchse mit beigelegter Verschlusskappe verschreiben. Anzugsdrehmorment jeweils 0,6...0,8 Nm.

Um die Schutzart IP 67 zu gewährleisten, müssen Sie außerdem

• die Flachkabelenddichtung (E70413)* montieren, wenn sich das Modul am Ende des Kabelstrangs befindet
• die Abluft über den Schlauchanschluss ableiten

*optional zu bestellen

Wird die AirBox mit Schalldämpfer betrieben, beträgt die Schutzart IP 65.

AC5227

2 Eingänge / 2 pneumatische Ausgänge

AS-i Profil S-3.F.F / erweiterter Adressmodus: nein

Datum bit D0 D1 D2 D3
Eingang 1234
Buchse I-1 I-2 --
Pin 2+4 2+4 --
Pneumatik Ausgang -- 2 4

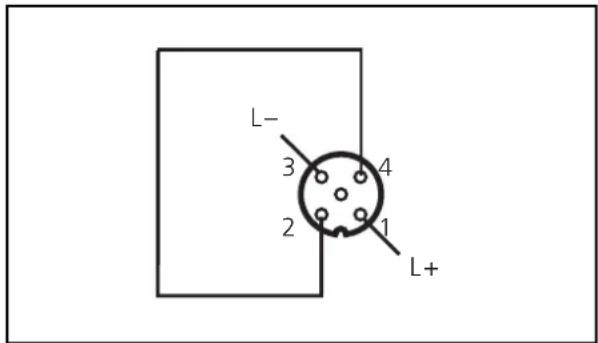

Eingänge (Standard)

AC5228

4 Eingänge / 2 pneumatische Ausgänge

AS-i Profil S-7.A.E / erweiterter Adressmodus: ja

Datenbit D0 D1 D2 D3
Eingang 1 2 3 4
Buchse I1/2 I1/2 I2	I3/4	I3/4	I4
Pin	4	2	4	4	2	4
Pneumatik Ausgang 2 4 -		-

AC5243

4 Eingänge / 2 pneumatische Ausgänge

AS-i Profil S-7.A.E / erweiterter Adressmodus: ja / AUX

Datenbit D0 D1 D2 D3
Eingang 1 2 3 4
Buchse I1/2 I1/2 I2 I3/4 I3/4 I4 I4
Pin 4 2 4 4 2 4
Pneumatik Ausgang 2 4 -	-

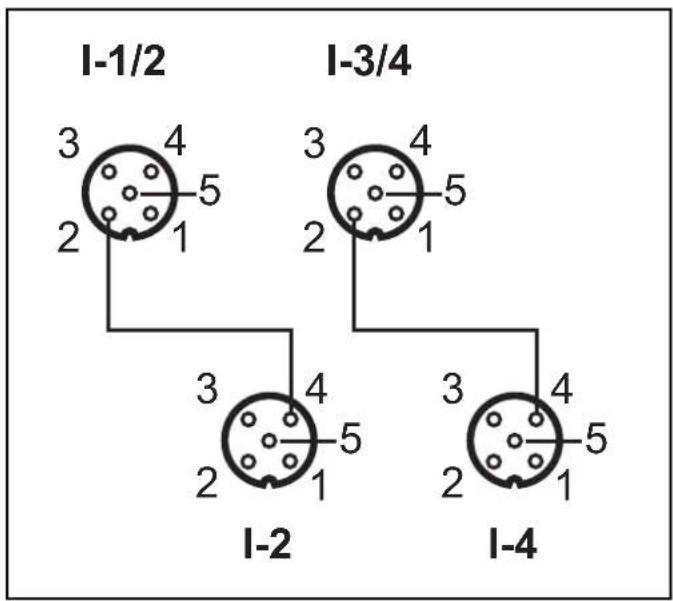

Eingänge (Y-Schaltung)

Pneumatik

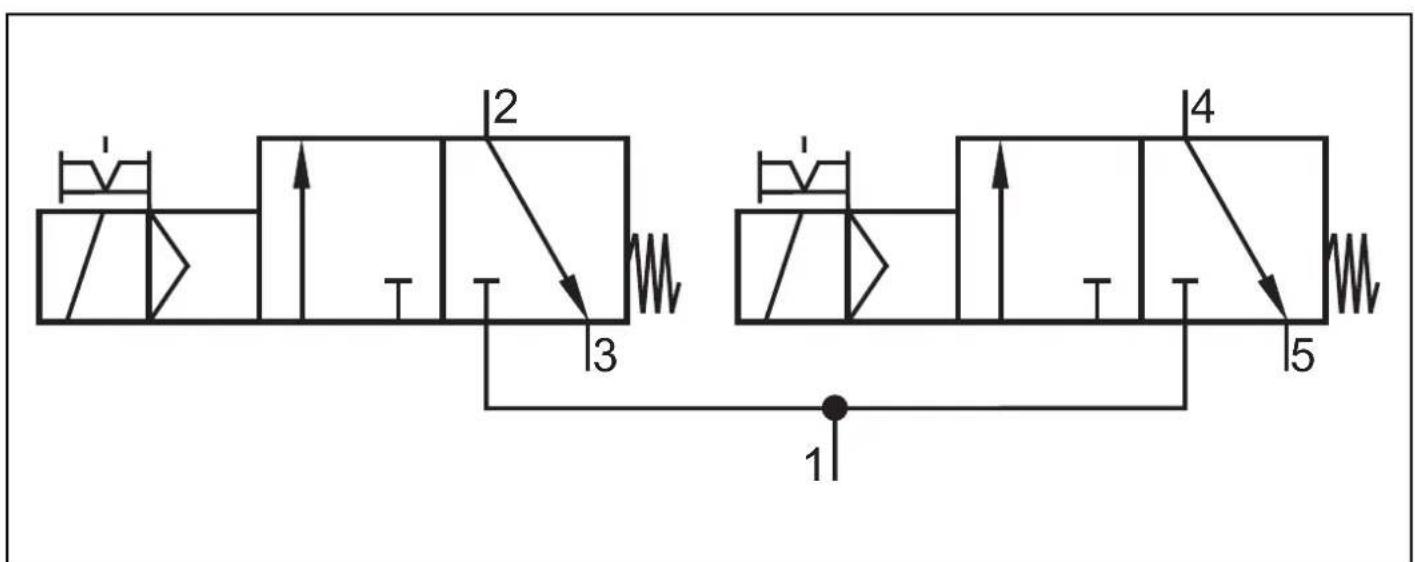

Schaltbild Pneumatik 2x 3/2-Wege Ventil

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei. Verbinden Sie die Anschlüsse für Druckluftzufuhr 1, die Arbeitsanschlüsse 2 und 4 und gegebenenfalls die Abluft 3 und 5 mit dem pneumatischen System. Schneiden Sie den Anschlusssschlauch gerade ab und schieben Sie in die Steckverbindung.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den grauen Druckring undziehen gleichzeitig den Schlauch hersus.

Handbetätigung

Sie können den pneumatischen Ausgang über die Handbetätigung manuell in Betrieb setzen (tastend oder drückend-drehend rastend). Für störungsfreien Betrieb muss ausreichend aufbereitete Luft verwendent werden.

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

Spezifikation der Druckluftreinheit

Die Reinheit der Luft wird nach ISO 8573-1:2001 in drei Klassen unterteilt:

1. Die Reinheitsklasse der festen Verunreinigungen
2. Die Reinheitsklasse für den Feuchtigkeitsgehalt
3. Die Reinheitsklasse für den Gesamtölgehalt

Die AirBoxen sind für ungeölte Druckluft der Reinheitsklassen 6-3-1 und für geölte Druckluft der Reinheitsklassen 6-3-4 geeignet.

Bedeutung:

1. Feste Verunreinigungen laut Klasse 6:

Max. TeilchengröBe 5 μm, max. Teilchendichte 5 mg / m³

1. Maximaler Wasser gehalt laut Klasse 3:

Drucktaupunkt -20°C

1. Maximaler Gesamtölgehalt laut Klasse 1: bei ungeölter Druckluft 0,01mg / m^3 Maximaler Gesamtölgehalt laut Klasse 4: bei geölter Druckluft < 5mg / m^3 , das entspricht ca. 1 Öltropfen / 4000 Liter Luft

Wurde die AirBox mit geölter Luft betrieben, so muss sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt.

Elettromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4 kV
• Luftentladung ±8 kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgutern, können stärkere elektrostatice Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften

• Getrennte Verlegung von

• Signal- und Busleitungen

• Potentialausgleichsleitern

• Energieleitungen

• Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung / Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Betrieb

Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen.

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED 2 gelb: Eingang geschaltet
• LED PWR grün: AS-i Spannungsvorsorgung o.k.
• LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
• LED FAULT rot blinkt: Peripheriefehler, z. B. Sensorversorgung / überlastet bzw. kurzgeschlossen

Wichtige Hinweise zur LED AUX und zur LED 1

• LED AUX grün: AUX Spannungsversorgung o.k. (AC5243) Das Anliegen der AUX Spannung wird nur angezeigt, wenn auch die AS-i Spannung vorhanden ist.
• LED 1 gelb: Zeigt ausschließlich den logischen Zustand der SPS-Ausgänge an. Der pneumatische Schaltzustand entspricht nicht zwingend dem angezeigten Zustand der LED 1. Der pneumatische Schaltzustand wird am Gerät nicht angezeigt.

Instandhaltung / Wartung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Wenden Sie sich im Fehlerfallitte an den Hersteller.

Technische Daten

Technische Daten und weitere Informationen unter www.ifm-electronic.com --> Select your country --> Datenblatt-Suche

Flachkabelausrichtung im Auslieferungszustand

Legen Sie das gelbe und optional das schwarze AS-i Flachkabel (AC5253) sorgfältig in die Profilnut ein.

Montieren Sie das Oberteil.

Verriegeln Sie das Gerät.

Lock the unit.

Das mitgelieferte Unterver mogglicht die Ausrichtung des Flachkabels in drei Richtungen.

Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entsprechend ein.

Einstellungen am Unterteil

Wahlen Sie gemäß Ihrer gewündchten Flachkabelausrichtung () die Position 1, 2 oder 3 aus.

A = Auslieferungszustand

Einstellungen am Oberteil

Stellen Sie dann am Oberteil die gewählte Position ein, drehen Sie davon das Dreieck auf die entsprechende Ziffer (Bild D1 und D2).

Verwenden Sie ein Werkzeug, z. B. einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2).

Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z. B. Schraubendreher).

Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca. 15 cm betragen.
