Produkttyp	Induktiver Sensor
Marke	IFM
Modell	IG5822
Hauptfunktion	Berührungslose Metalldetektion mit Schaltsignal
Detektionsprinzip	Induktiv
Nennschaltabstand (Sn)	Variabel je nach Version (bündig oder nicht bündig) – siehe Etikett
Montageart	Bündig oder nicht bündig
Versorgungsspannung	Laut Etikett (typischerweise 10-30 VDC)
Mindestausgangsstrom	Gemäß den Gerätespezifikationen einhalten
Elektrischer Anschluss	Kabel, maximale Länge 30 m, maximaler Querschnitt 0,5 mm²
Lastvorsichtsmaßnahmen	Schwache ohmsche Lasten nicht direkt anschließen; für induktive Lasten ein Relais verwenden
Schutz	Parallelschaltung von 2-Leiter-Versionen vermeiden; Mindestabstände zwischen Detektoren einhalten
Sicherheit	Anlage vor Anschluss spannungsfrei schalten
Wartung und Reinigung	Keine besondere Wartung erforderlich; bei Bedarf mit einem trockenen Tuch reinigen
Einsatz	Metalldetektion in industriellen Anwendungen
Reparierbarkeit	Nicht vom Benutzer reparierbar; Gerät bei Funktionsstörung ersetzen
Ersatzteile	Nicht verfügbar; Gerät vollständig ersetzen

Häufig gestellte Fragen - IG5822 IFM

Wie montiere ich den induktiven Sensor IFM IG5822?

Die Montage kann je nach Version (Sn = X mm b oder nb) bündig oder nicht bündig sein. Halten Sie die Mindestabstände um die aktive Fläche (Abb. 2) und die Abstände zwischen Detektoren (Abb. 3 und 4) ein, um Störungen zu vermeiden.

Wie groß ist der Schaltabstand des Sensors?

Der Nennschaltabstand Sn ist auf dem Etikett des Sensors angegeben. Er variiert je nach Montageart (bündig oder nicht bündig) und dem detektierten Metall (Stahl 37 als Referenz). Andere Metalle können den Schaltabstand verringern.

Wie schließe ich den Sensor IG5822 elektrisch an?

Schalten Sie die Anlage vor dem Anschluss spannungsfrei (Abb. 5). Wenn das Kabel länger als 30 m ist oder der Querschnitt der Drähte größer als 0,5 mm² ist, installieren Sie das Kabel mindestens 50 cm von Störquellen entfernt oder verwenden Sie ein geschirmtes Kabel. Schließen Sie die Last vor dem Einschalten an.

Was tun, wenn die Last induktiv ist (Spule, Motor)?

Für induktive Lasten montieren Sie einen RC-Kreis parallel zur Last (Abb. 7). Dies verhindert Überspannungen beim Schalten. Schließen Sie niemals eine induktive Last direkt an den Sensor an.

Kann man kapazitive Lasten mit diesem Sensor verwenden?

Ja, aber stellen Sie sicher, dass der Einschaltstrom (Einschaltstrom) den maximalen Wert des Sensors nicht überschreitet. Fügen Sie bei Bedarf einen Vorwiderstand hinzu oder verwenden Sie ein Zwischenrelais.

Welche Versorgungsspannung verwenden?

Verwenden Sie eine Versorgungsspannung entsprechend den auf dem Etikett des Sensors angegebenen Werten. Wenn die Stromversorgung nicht stabilisiert ist, schließen Sie einen Kondensator (z.B. 1000 µF, 50 V für 24 V und 1 A) wie in Abbildung 10 gezeigt an.

Wie vermeide ich Störungen durch andere Sensoren?

Halten Sie die Mindestabstände zwischen Detektoren derselben Version ein (Abb. 3 und 4). Halten Sie bei langen Kabeln diese von Störquellen fern (mindestens 50 cm) oder verwenden Sie ein geschirmtes Kabel.

Erkennt der Sensor alle Metalle?

Ja, der induktive Sensor erkennt alle Metalle, aber der effektive Schaltabstand hängt vom Material ab. Stahl 37 ist die Referenz; Buntmetalle wie Aluminium oder Kupfer haben einen geringeren Schaltabstand.

Was tun, wenn der Sensor nicht schaltet?

Überprüfen Sie zuerst die Stromversorgung und die Verkabelung. Bei 2-Leiter-Versionen kann eine zu geringe Last zu Fehlfunktionen führen; montieren Sie einen Parallelwiderstand (Abb. 8). Stellen Sie sicher, dass Spannung und Ausgangsstrom innerhalb der Grenzen liegen.

Wie reinige ich den induktiven Sensor?

Keine besondere Wartung erforderlich. Wenn die aktive Fläche verschmutzt ist, reinigen Sie sie mit einem trockenen, nicht scheuernden Tuch. Vermeiden Sie Lösungsmittel, die das Gehäuse beschädigen könnten.

BEDIENUNGSANLEITUNG IG5822 IFM

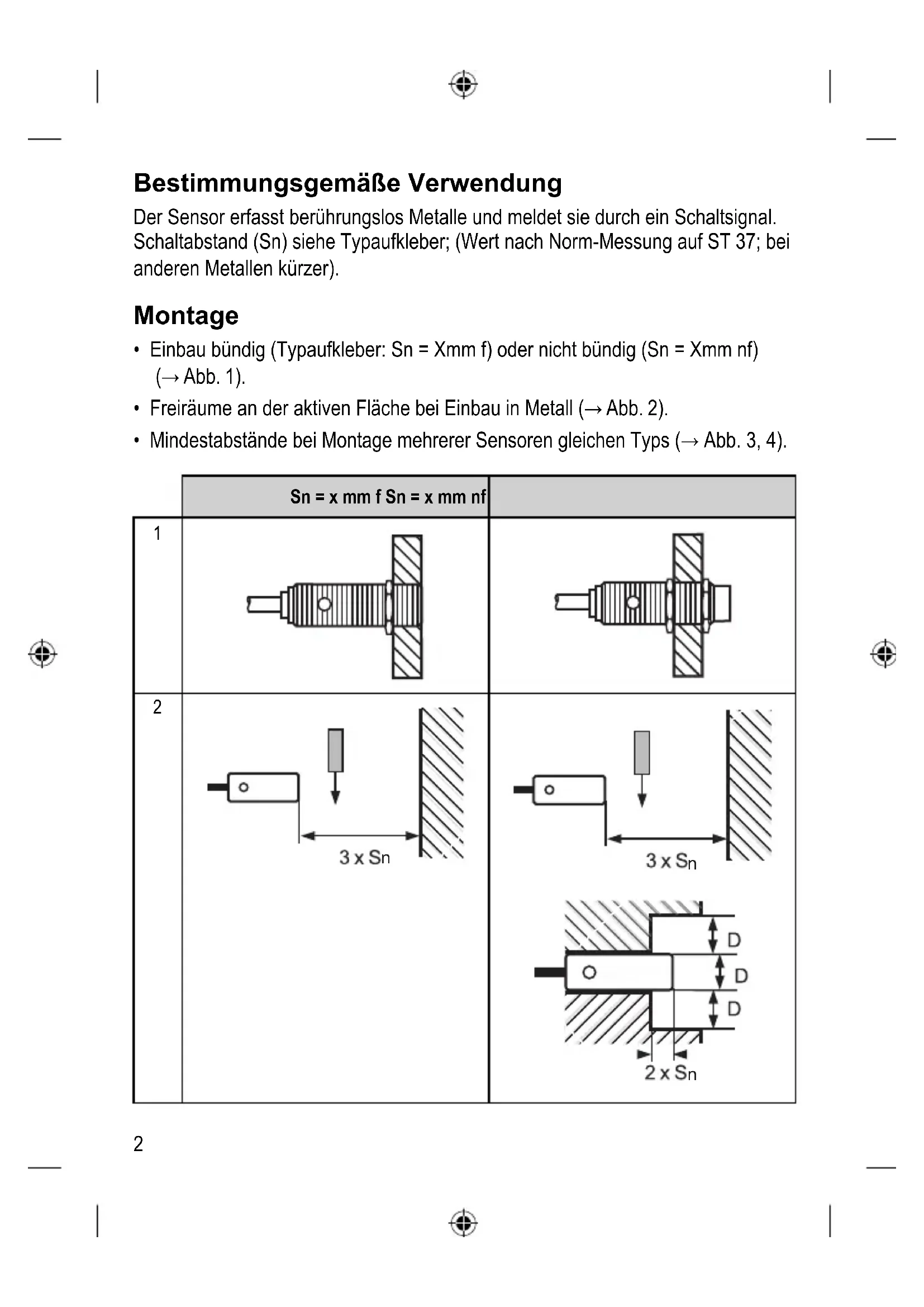

Bestimmungsgemäß Verwendung

Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).

Montage

• Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) ( Abb. 1).
  Freiräume an der aktiven Fläche bei Einbau in Metall (→Abb. 2).

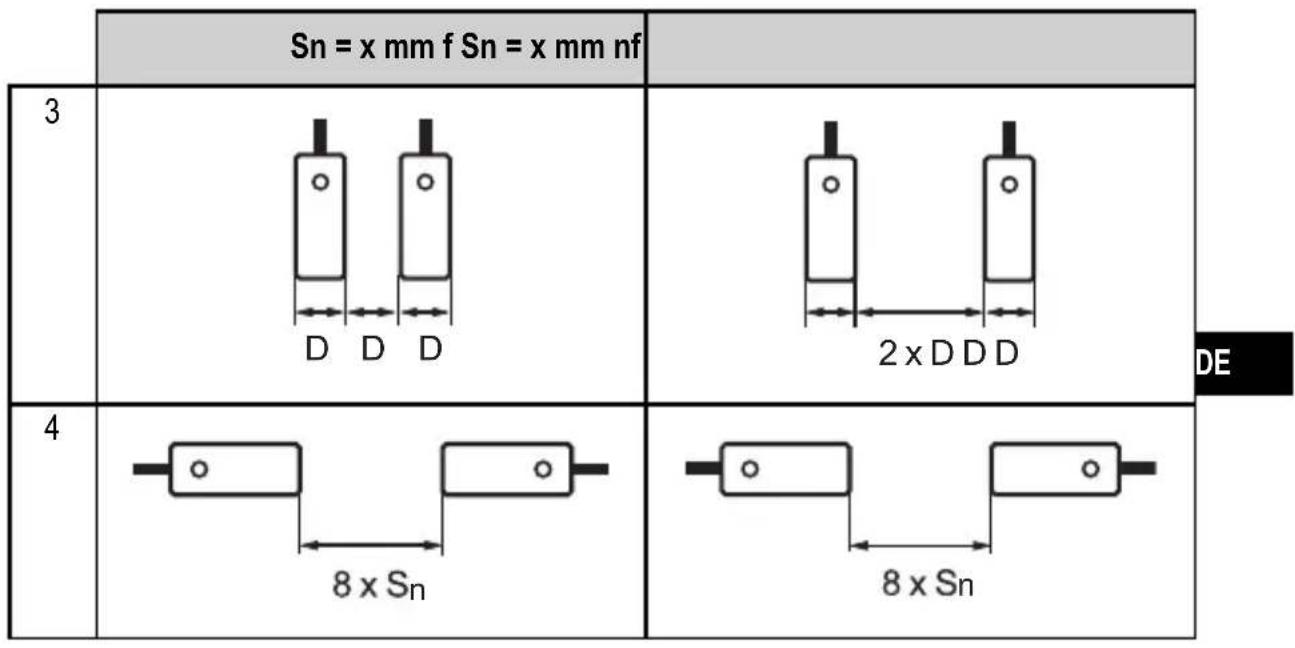

• Mindestabstände bei Montage mehrerer Sensoren gleichen Types ( Abb. 3, 4).

Sn = x mm f Sn = x mm nf
1
2

Elektrischer Anschluss

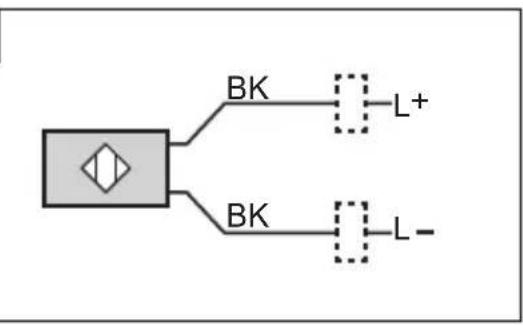

Schalten Sie die Anlage spannungs-5 frei und schreiben Sie das Gerät an ( Abb. 5).

• Bei Kabellänge >30m und Adern >0,5mm^2 sollenn Sie das Kabel getrennt von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden.
• Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
• Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
• Wenn Sie kapazitive Lasten verwenden: Stellen Sie safer, dass die Kurzzeit-Strom belastbarkeit nicht übersritten wird.

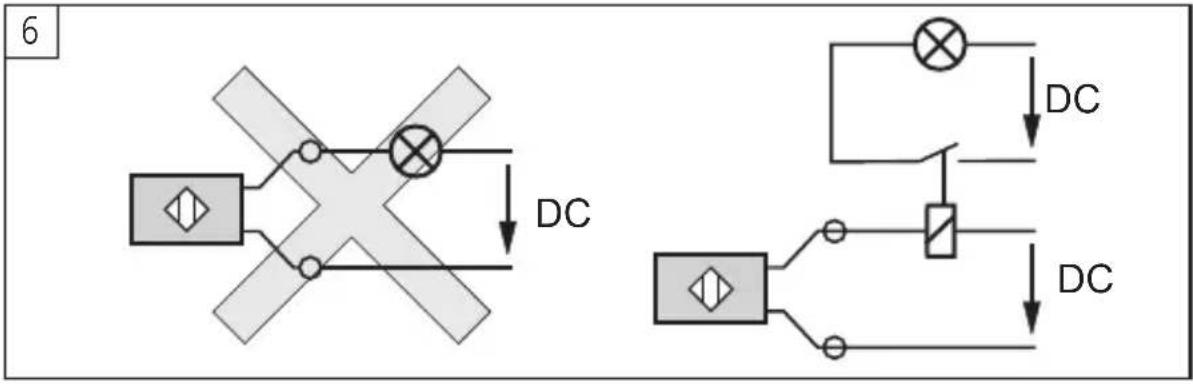

Schlieben Sie Lasten mit geringem Widerstand (z. B. Gluhampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais ( Abb. 6):

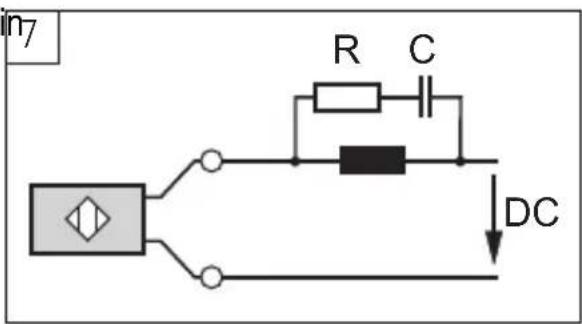

Bei induktiven Lasten sollenn Sie RC-Glied parallel zur Last schalten ( Abb.7).

Ist die Last zu gering fur den Betri von 2-Leiter-Sensoren, kann es zu Fehlfunktionenkommen. Schalten Sie in thisem Fall einen Widerstand parallel zur Last ( Abb.8).

• Bei Reihenschaltung müssen Sie den Spannungsabfall je Gerät in Rechnung stellen.

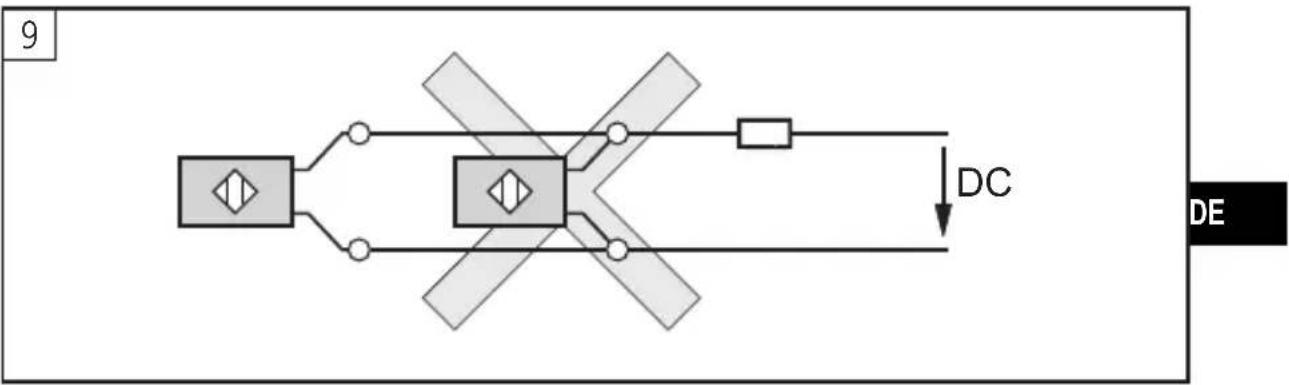

• Parallelschaltung von 2-Leiter-Geräten sollenn Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prufen Sie in jedem Fall die sichere Funktion; → Abb. 9):

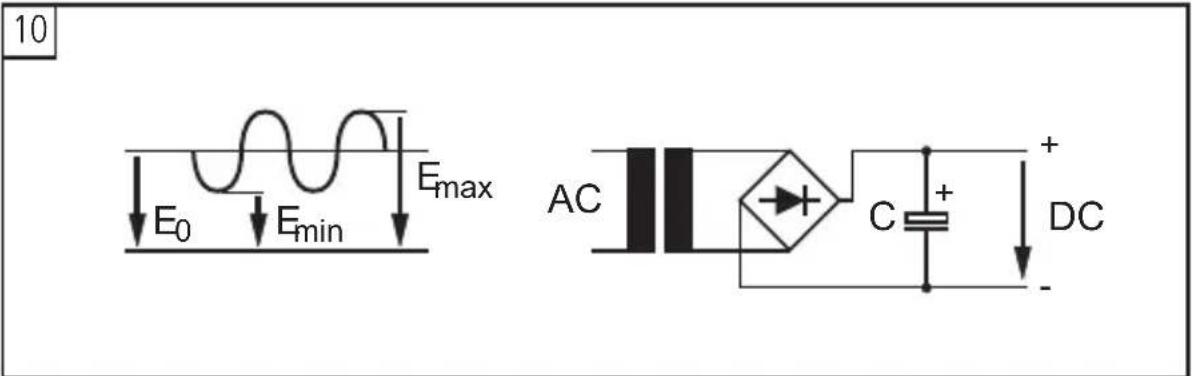

Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte einhalten. Ist sie nicht stabilisiert, sollen den Sie einen Kondensator anschließen (bei 24 V und 1 A beispelseweise einen Kondensator von 1000 F , 50 WV; → Abb 10):
