MODE D'EMPLOI IG5822 IFM

Montageanleitung Induktiver Sensor DC / unipolar Installation Instructions Inductive sensor DC / unipolar Notice de Montage Détecteur inductif DC / non polarisé 701223 / 02 02 / 2014

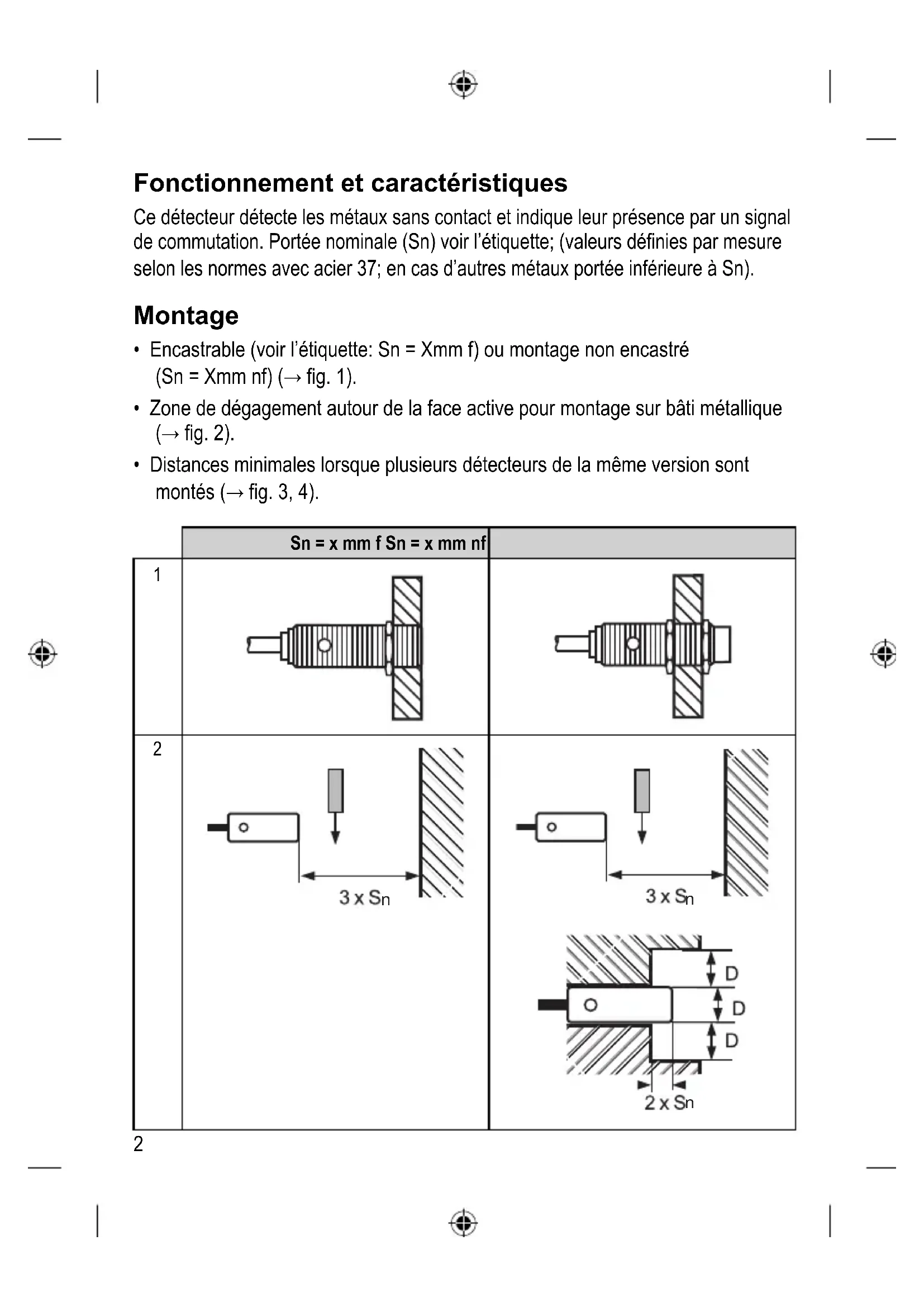

DC2 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l’étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d’autres métaux portée inférieure à Sn). Montage

• Encastrable (voir l’étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).

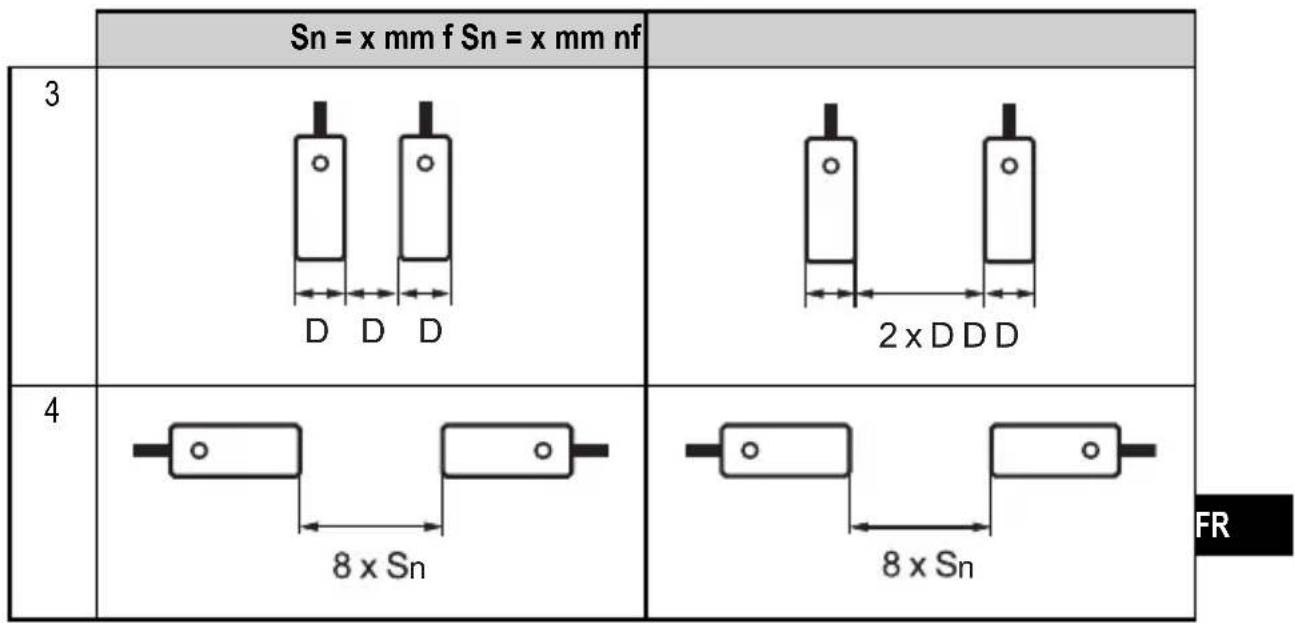

• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4). Sn = x mm f Sn = x mm nf

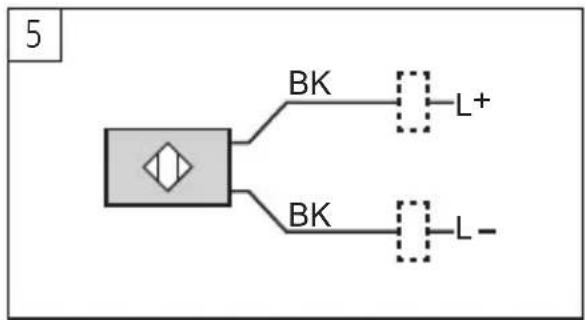

Raccordement électrique ► Mettre l’installation hors tension avant le raccordement d’appareil (→ fig. 5).

• Si le câble est d’une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d’env. 50 cm) ou un câble blindé devra être utilisé.

• Raccorder la charge avant la mise sous tension.

• Les valeurs d’intensité de courant / courant de sortie minimum doivent être respectées.

• Si des charges capacitives sont utilisées, il faut s’assurer que le courant de sortie à l’appel n’est pas dépassé.4 ► Ne pas raccorder des charges d’une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

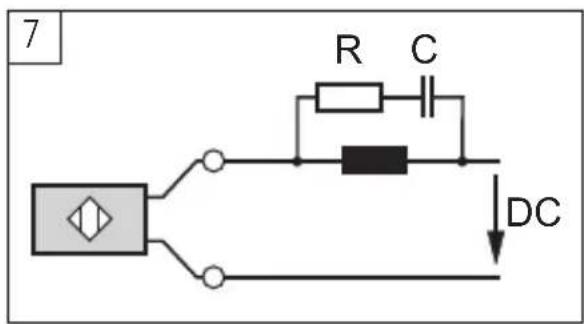

► Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).

► Pour les détecteurs 2 fils une charge trop faible peut causer un mauvais fonctionne-ment. Dans ce cas, une résistance doit être montée en parallèle sur la charge (→ fig. 8).

• En cas de montage en série la chute de tension de chaque appareil doit être prise en compte.5

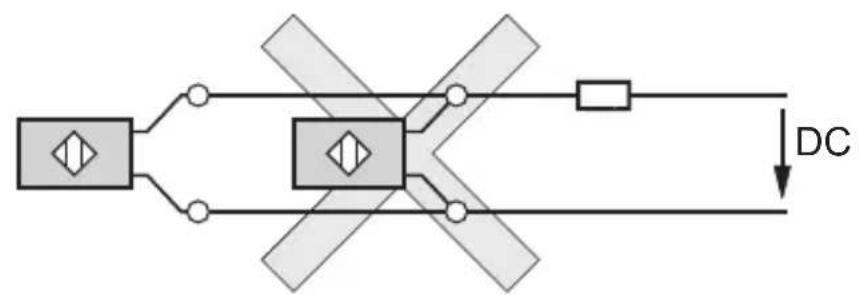

► Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):

► La tension d’alimentation doit correspondre aux valeurs indiquées sur l’étiquette. Si elle n’est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):
