Produkttyp	Induktiver Sensor
Marke	IFM
Modell	IF5740
Nennschaltabstand (Sn)	Je nach Version variabel (Stahl 37, gemessen nach Normen)
Montageart	Bündig oder nicht bündig (je nach Version, siehe Etikett)
Elektrischer Anschluss	3 Leiter (L+, L-, BK) oder 2 Leiter je nach Version
Betriebsspannung	10-30 V DC (stabilisierte Spannung empfohlen)
Max. Ausgangsstrom	200 mA
Ausgang	NPN oder PNP (je nach Version)
Schutz	Verpolung, Überspannung
Schaltzustandsanzeige	Integrierte LED
Gehäusematerial	Edelstahl / vernickeltes Messing
Abmessungen	Durchmesser M12, Länge 50 mm (ca.)
Gewicht	Ca. 50 g
Betriebstemperatur	-25°C bis +80°C
Schutzart	IP67
Wartung	Keine Wartung erforderlich
Reinigung	Bei Bedarf mit einem trockenen Tuch reinigen
Sicherheit	Vor dem Anschließen die Stromversorgung trennen
Ersatzteile	Nicht verfügbar, Gerät nicht reparierbar
Reparierbarkeit	Defektes Gerät ersetzen
Allgemeine Informationen	Erfasst Metalle berührungslos. Ausgang PNP oder NPN je nach Version. Mit geeigneter Last verwenden.

Häufig gestellte Fragen - IF5740 IFM

Wie schließe ich den Sensor IF5740 an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte gemäß dem Schema an: L+ (braun), L- (blau), BK (schwarz) für Ausgang. Bei 2-Leiter-Versionen die Polarität beachten. Verwenden Sie ein Kabel mit Querschnitt ≥0,5 mm² bei Längen >30 m.

Was ist der Schaltabstand des Sensors?

Der Nennschaltabstand Sn ist auf dem Etikett angegeben. Er wird mit Stahl 37 gemessen. Bei anderen Metallen kann der Abstand geringer sein.

Kann es nichtmetallische Materialien erfassen?

Nein, dieser induktive Sensor erfasst nur Metalle (eisenhaltig und nicht eisenhaltig).

Wie wird der Sensor montiert?

Die Montage kann je nach Version bündig oder nicht bündig erfolgen (siehe Etikett: 'f' für bündig, 'nf' für nicht bündig). Beachten Sie die angegebenen Abstände (Abb. 1-4 der Anleitung).

Was tun, wenn der Sensor nicht schaltet?

Überprüfen Sie die Spannungsversorgung (10-30 V DC), den Anschluss (Polarität, Drähte) und die Last (Mindeststrom eingehalten). Bei 2-Leiter-Versionen kann eine zu geringe Last zu Fehlfunktionen führen; fügen Sie einen Parallelwiderstand hinzu.

Kann ich direkt eine Lampe anschließen?

Nein, schließen Sie keine Lasten mit geringem Widerstand (Lampen) direkt an. Verwenden Sie ein Relais (siehe Abb. 6 der Anleitung).

Wie reinige ich den Sensor?

Reinigen Sie mit einem trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien.

Ist der Sensor für den Außeneinsatz geeignet?

Ja, er hat die Schutzart IP67, also staubdicht und geschützt gegen zeitweiliges Untertauchen.

Kann ich den Sensor selbst austauschen?

Ja, der Sensor ist nicht reparierbar. Ersetzen Sie ihn bei Defekt durch ein identisches Modell. Trennen Sie vor dem Austausch die Stromversorgung.

Was bedeutet 'Sn = x mm f' auf dem Etikett?

Sn ist der Nennschaltabstand in mm; 'f' bedeutet bündige Montage (flush), 'nf' nicht bündig. Der genaue Wert hängt von Ihrer Version ab.

BEDIENUNGSANLEITUNG IF5740 IFM

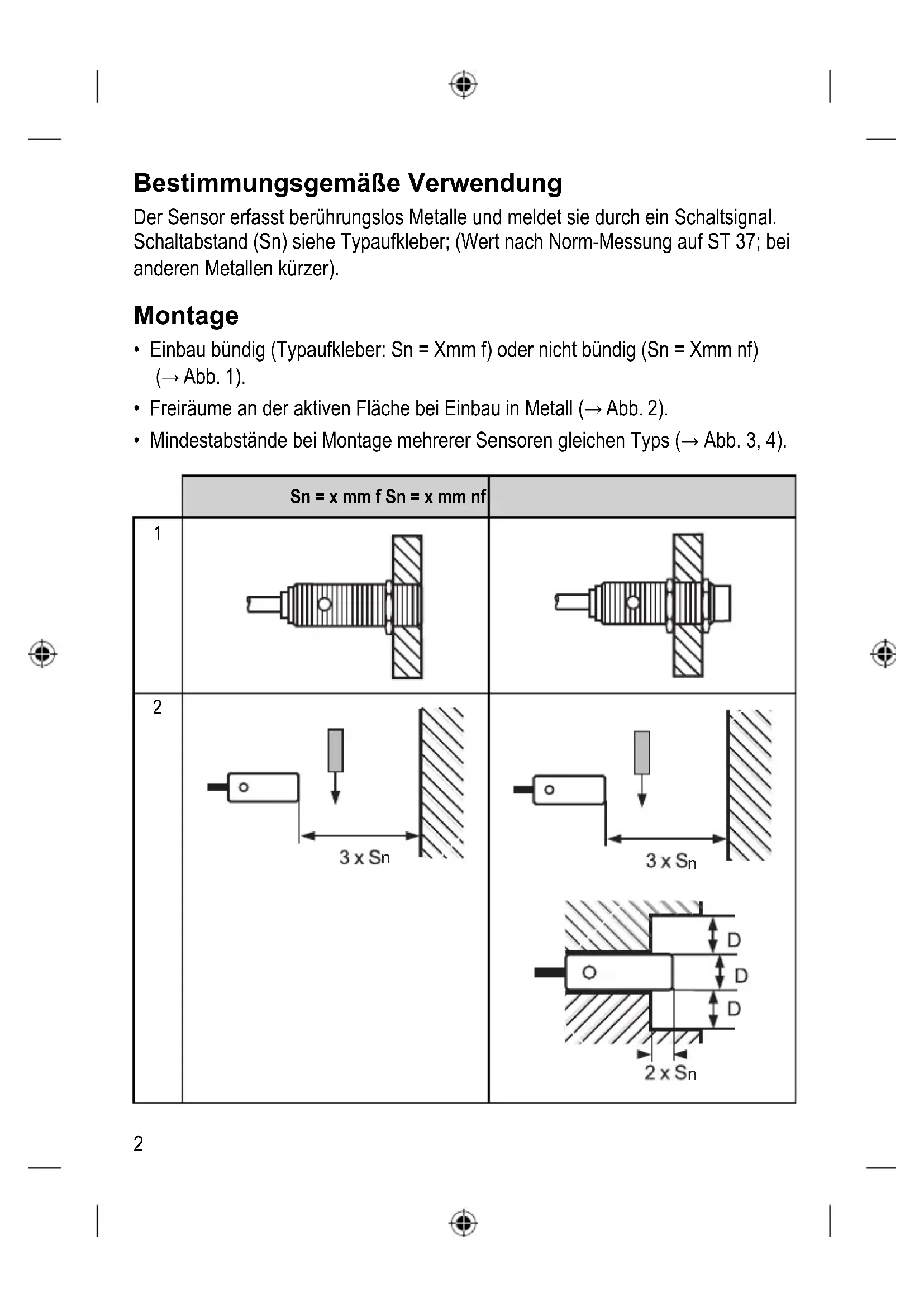

Bestimmungsgemäße Verwendung

Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).

Montage

• Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) (→ Abb. 1).
• Freiräume an der aktiven Fläche bei Einbau in Metall (→ Abb. 2).

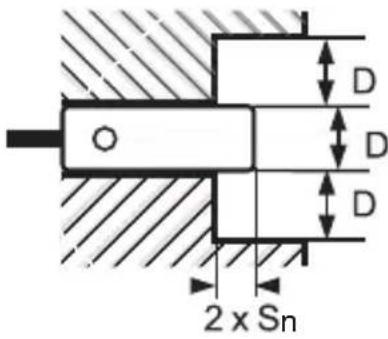

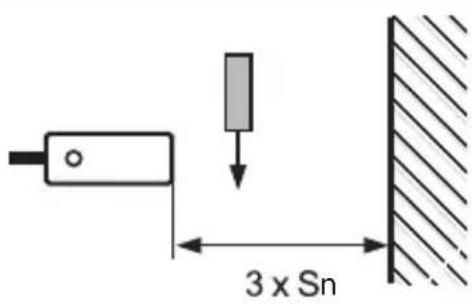

• Mindestabstände bei Montage mehrerer Sensoren gleichen Typs (→ Abb. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
	Sn = x mm f Sn = x mm nf
3
4

Elektrischer Anschluss

▶ Schalten Sie die Anlage spannungs-5 frei und schließen Sie das Gerät an (→ Abb. 5).

• Bei Kabellänge > 30 m und Adern > 0,5 mm ^2 sollten Sie das Kabel getrennt von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden.
• Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
• Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
• Wenn Sie kapazitive Lasten verwenden: Stellen Sie sicher, dass die Kurzzeit-Strom belastbarkeit nicht überschritten wird.

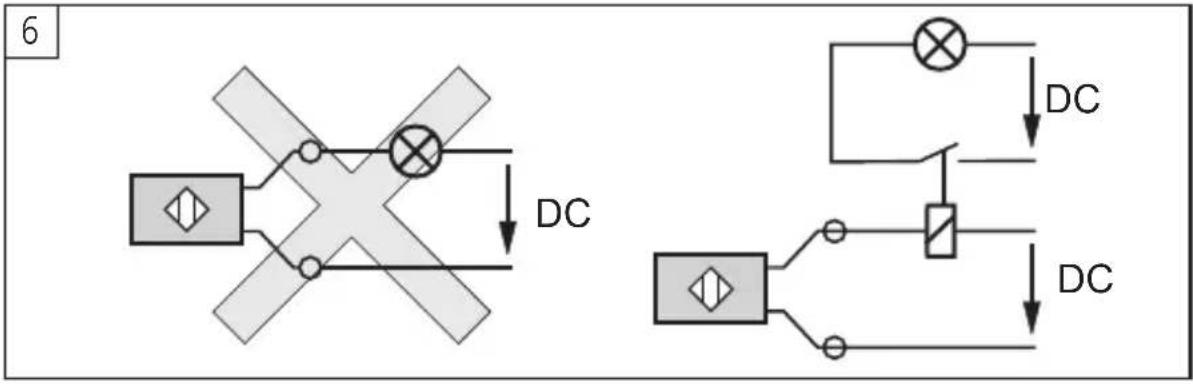

▶ Schließen Sie Lasten mit geringem Widerstand (z. B. Glühlampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais (→ Abb. 6):

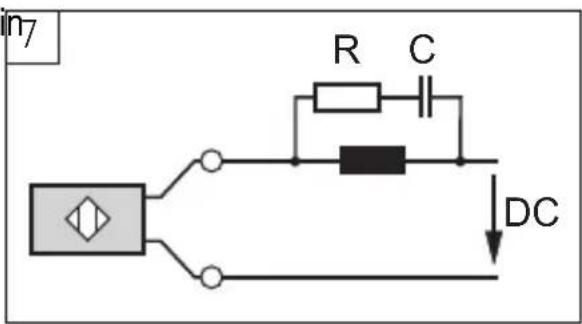

▶ Bei induktiven Lasten sollten Sie ein RC-Glied parallel zur Last schalten (→ Abb. 7).

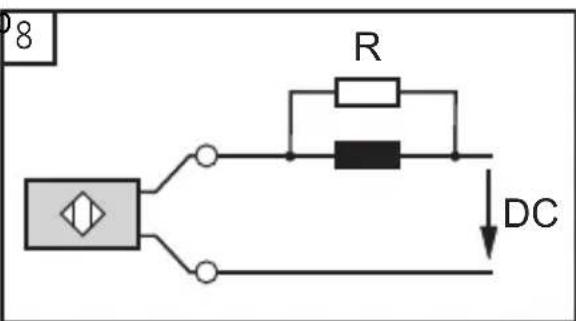

▶ Ist die Last zu gering für den Betrieb von 2-Leiter-Sensoren, kann es zu Fehlfunktionen kommen. Schalten Sie in diesem Fall einen Widerstand parallel zur Last (→ Abb. 8).

8 R DC

- Bei Reihenschaltung müssen Sie den Spannungsabfall je Gerät in Rechnung stellen.

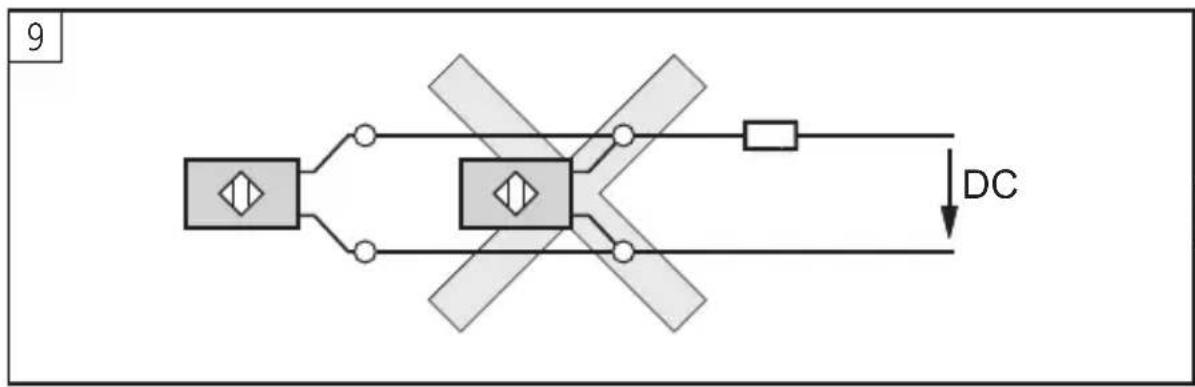

▶ Parallelschaltung von 2-Leiter-Geräten sollten Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prüfen Sie in jedem Fall die sichere Funktion; → Abb. 9):

DE

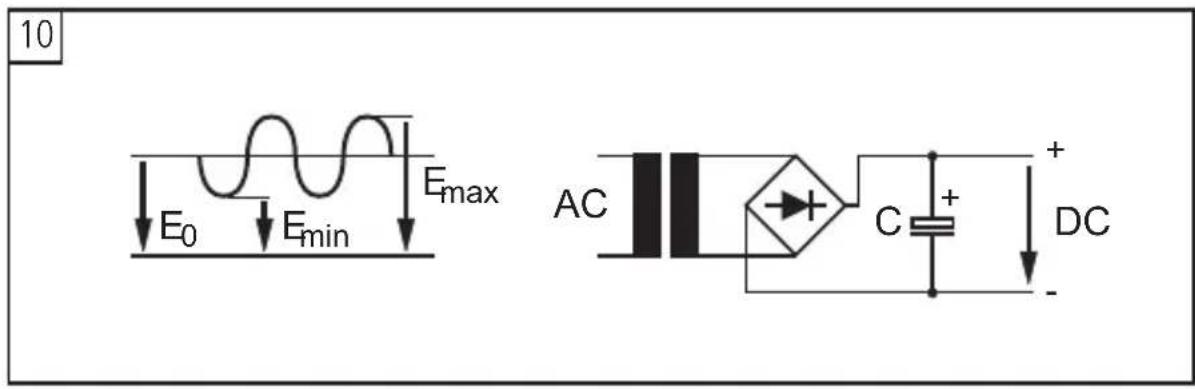

▶ Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte einhalten. Ist sie nicht stabilisiert, sollten Sie einen Kondensator anschließen (bei 24 V und 1 A beispielsweise einen Kondensator von 1000 μF, 50 WV; → Abb 10):

10 E₀ Eₘᵢₙ Eₘₐₓ AC C + DC + -
