IF5740 - Capteur inductif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IF5740
Portée nominale (Sn)	Variable selon version (acier 37, mesurée selon normes)
Type de montage	Encastrable ou non encastrable (selon version, voir étiquette)
Raccordement électrique	3 fils (L+, L-, BK) ou 2 fils selon version
Alimentation	10-30 V DC (tension stabilisée recommandée)
Courant de sortie max.	200 mA
Sortie	NPN ou PNP (selon version)
Protection	Inversion de polarité, surtensions
Indication de commutation	LED intégrée
Matériau du boîtier	Acier inoxydable / Laiton nickelé
Dimensions	Diamètre M12, longueur 50 mm (approx.)
Poids	Environ 50 g
Température de fonctionnement	-25°C à +80°C
Degré de protection	IP67
Entretien	Aucun entretien nécessaire
Nettoyage	Nettoyer avec un chiffon sec si nécessaire
Sécurité	Débrancher l'alimentation avant tout raccordement
Pièces détachées	Non disponibles, appareil non réparable
Réparabilité	Remplacer l'appareil défectueux
Informations générales	Détecte les métaux sans contact. Sortie PNP ou NPN selon version. Utiliser avec charge adaptée.

FOIRE AUX QUESTIONS - IF5740 IFM

Comment raccorder le capteur IF5740 ?

Mettez l'installation hors tension. Raccordez les fils selon le schéma : L+ (brun), L- (bleu), BK (noir) pour sortie. Pour les versions 2 fils, respectez la polarité. Utilisez un câble de section ≥0,5 mm² si longueur >30 m.

Quelle est la portée de détection du capteur ?

La portée nominale Sn est indiquée sur l'étiquette. Elle est mesurée avec de l'acier 37. Pour d'autres métaux, la portée peut être inférieure.

Peut-il détecter des matériaux non métalliques ?

Non, ce capteur inductif détecte uniquement les métaux (ferreux et non ferreux).

Comment monter le capteur ?

Le montage peut être encastrable ou non encastrable selon la version (voir étiquette : 'f' pour encastrable, 'nf' pour non encastrable). Respectez les distances de dégagement indiquées (fig. 1-4 de la notice).

Que faire si le capteur ne commute pas ?

Vérifiez l'alimentation (10-30 V DC), le raccordement (polarité, fils), et la charge (courant minimum respecté). Pour les versions 2 fils, une charge trop faible peut causer un mauvais fonctionnement ; ajoutez une résistance en parallèle.

Puis-je connecter une lampe directement ?

Non, ne raccordez pas de charges à faible résistance (lampes) directement. Utilisez un relais (voir fig. 6 de la notice).

Comment nettoyer le capteur ?

Nettoyez avec un chiffon sec. N'utilisez pas de produits chimiques agressifs.

Le capteur est-il adapté pour une utilisation en extérieur ?

Oui, il possède un degré de protection IP67, donc résistant à la poussière et à l'immersion temporaire.

Puis-je remplacer le capteur moi-même ?

Oui, le capteur n'est pas réparable. En cas de défaut, remplacez-le par un modèle identique. Débranchez l'alimentation avant le remplacement.

Que signifie 'Sn = x mm f' sur l'étiquette ?

Sn est la portée nominale en mm ; 'f' signifie montage encastrable (flush), 'nf' non encastrable. La valeur exacte dépend de votre version.

MODE D'EMPLOI IF5740 IFM

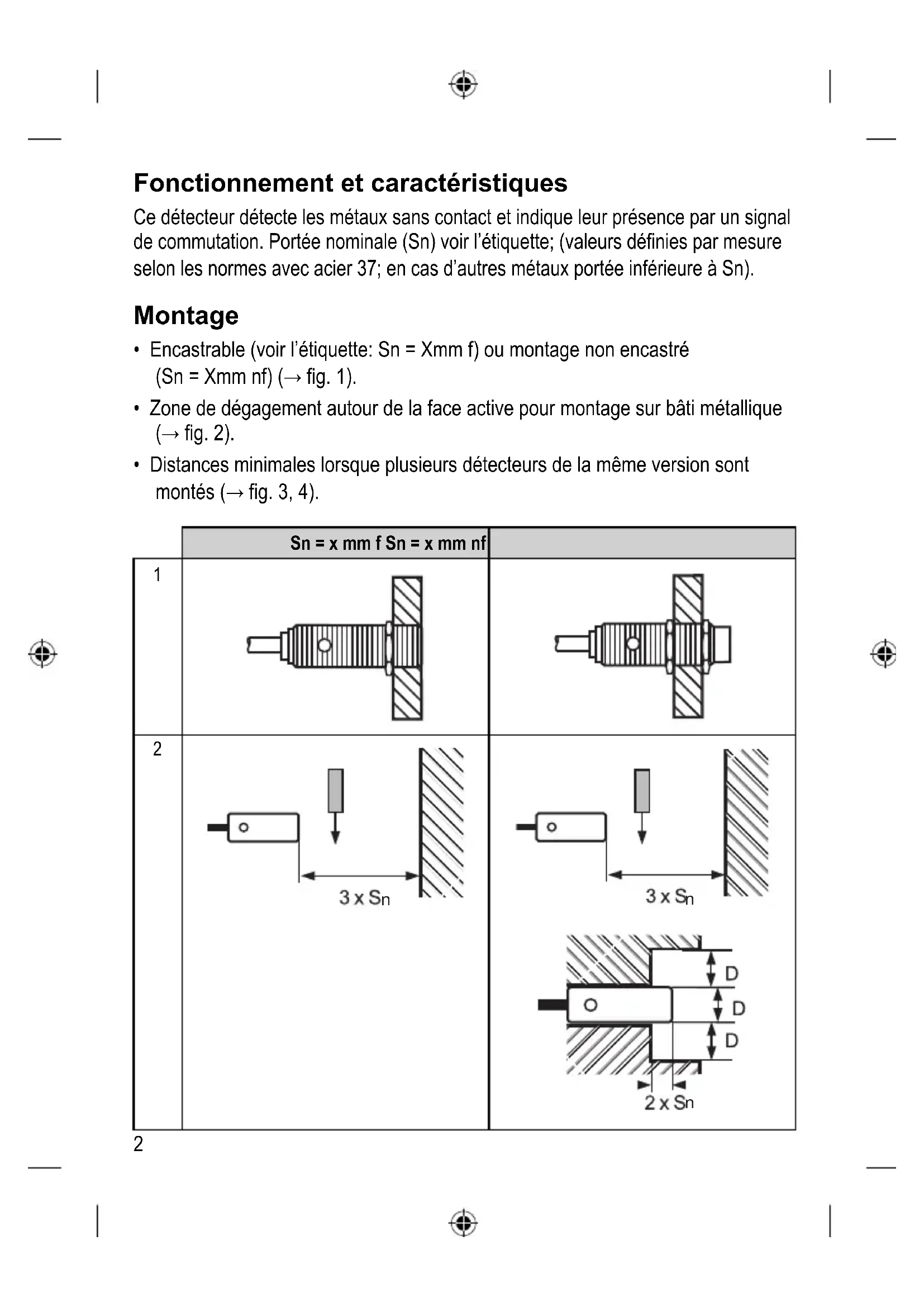

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Montage

• Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

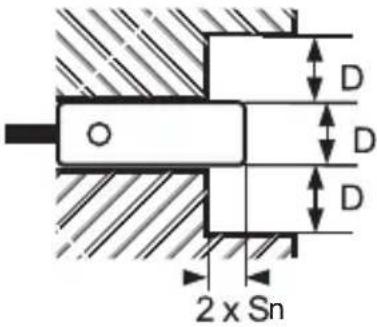

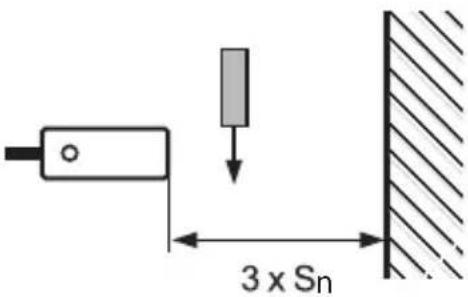

• Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).

	Sn = x mm f Sn = x mm nf
1
2
3	D D D	2xDDD
4	8 x Sn	8 x Sn

Raccordement électrique

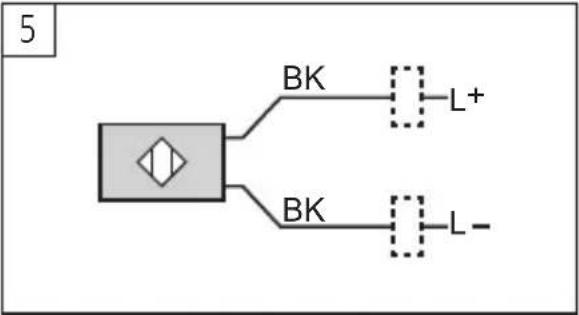

▶ Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).

• Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé.
  • Raccorder la charge avant la mise sous tension.
• Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
• Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

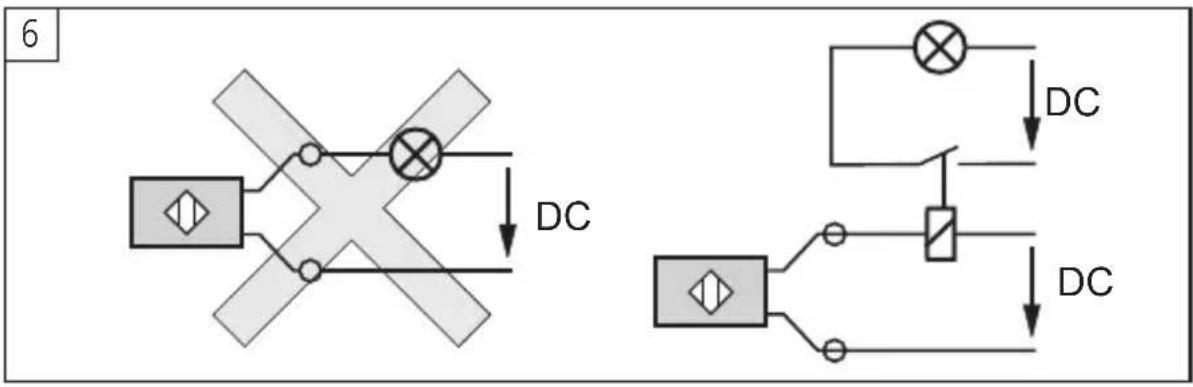

▶ Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

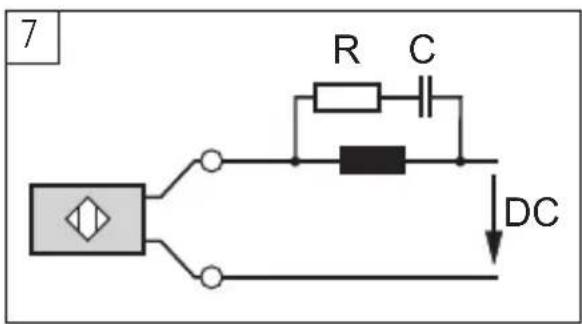

▶ Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).

7 R C DC

Pour les détecteurs 2 fils une charge trop faible peut causer un mauvais fonctionnement. Dans ce cas, une résistance doit être montée en parallèle sur la charge (→ fig. 8).

8 R DC

- En cas de montage en série la chute de tension de chaque appareil doit être prise en compte.

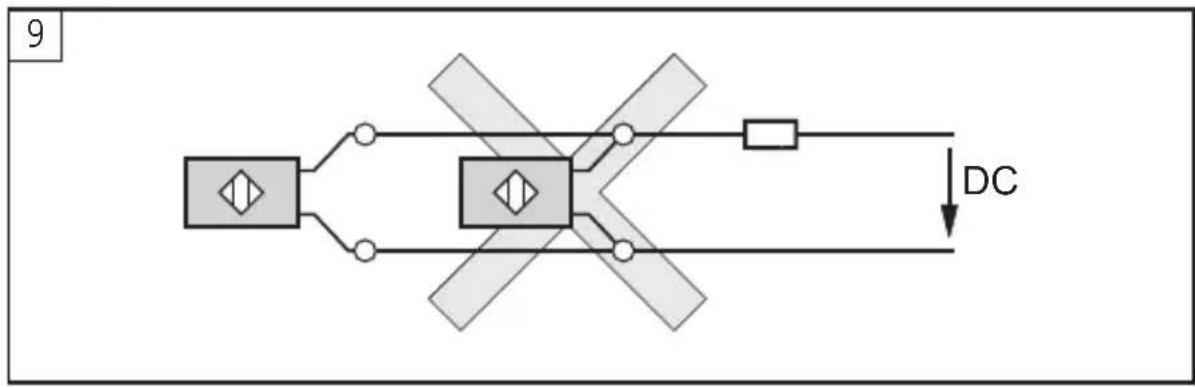

▶ Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):


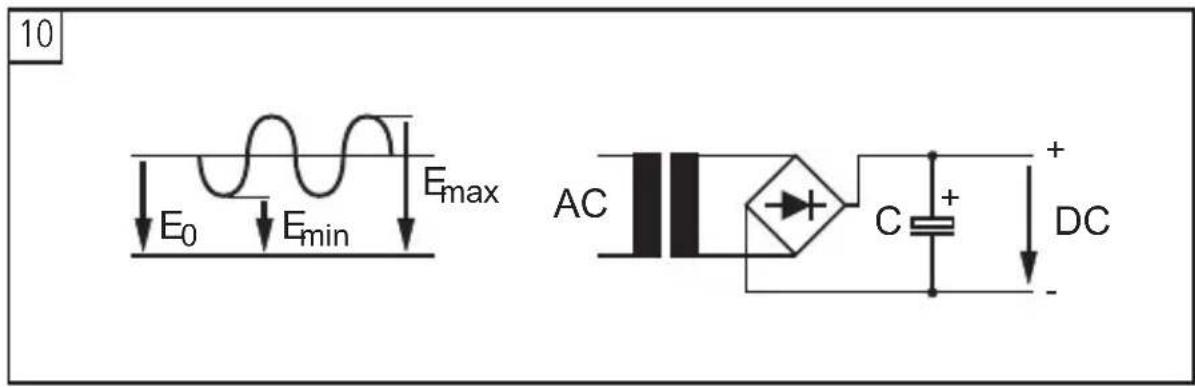

▶ La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):

FR

10 E₀ Eₘᵢₙ Eₘₐₓ AC C + DC + -
