Produkttyp	Tragbares dreifach verstärktes Beschallungssystem (Subwoofer + 2 Abdeckungen)
Marke	DB Technologies
Modell	ES1203
Abmessungen des Subwoofers	360 mm (B) x 680 mm (H) x 545 mm (T)
Abmessungen einer Abdeckung	110 mm (B) x 460 mm (H) x 160 mm (T)
Gewicht des Subwoofers	29,3 kg
Gewicht einer Abdeckung	3,3 kg
Stromversorgung	Netz 100-120V~ oder 220-240V~ (austauschbare Sicherung)
Verstärkerleistung	1200 W RMS (Klasse D, DIGIPRO G4)
Frequenzgang	35 Hz - 20 kHz (-10 dB), 41 Hz - 18 kHz (-6 dB)
Maximaler Schalldruckpegel (SPL)	132 dB bei 1 m
Richtcharakteristik (einfache Abdeckung)	Horizontal 97°, vertikal 60° (asymmetrisch)
Digital Steering	Schallausrichtung nach oben, gerade oder unten (über Menü)
Audioeingänge	1 x Combo (XLR/Klinke) MIC/INSTRUMENT, 2 x Combo (XLR/Klinke) MIC/LINE
Drahtloser Eingang	Bluetooth® (Stereo)
Audioausgang	1 x XLR (AUX/MIX)
Benutzeroberfläche	OLED-Bildschirm + Drehknopf (Drücken/Drehen)
Gehäusematerial	Mehrschichtholz
Schutzgitter	Metall, Dicke 1,5 mm, CNC-Bearbeitung
Mitgeliefertes Zubehör	Teleskoprohr M20, Verbindungskabel (2,5 m und 2 x 7 m), Transporttaschen, Sicherung 100-120 V

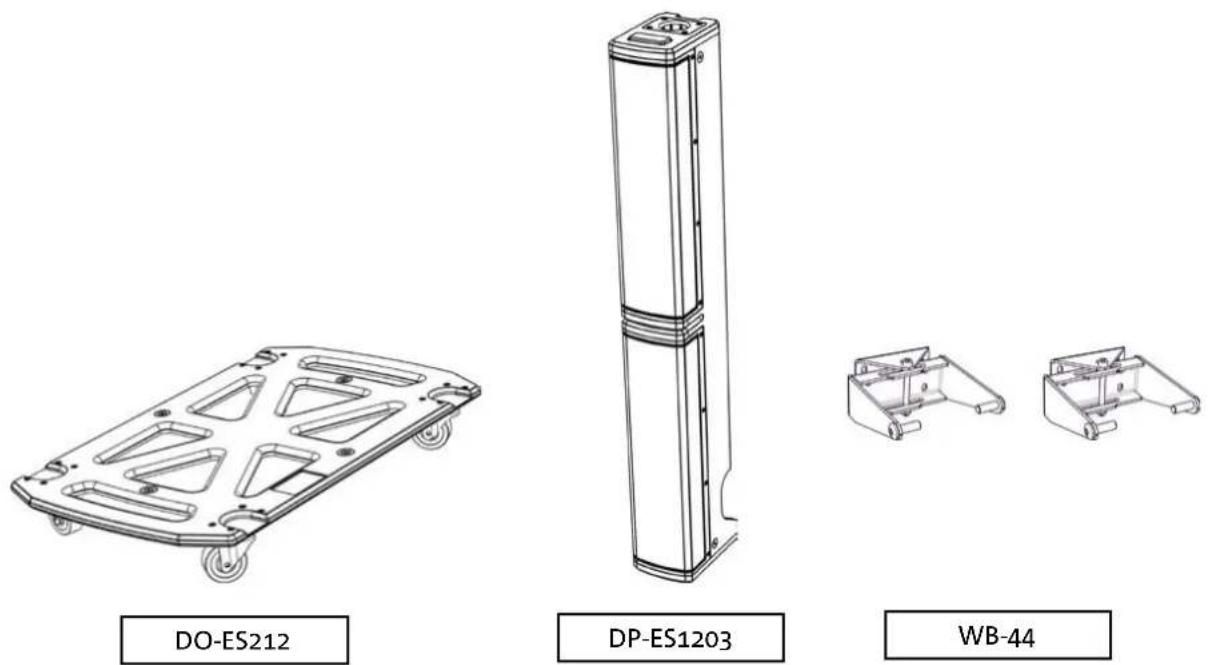

Optionales Zubehör	Wagen DO-ES212, Wandhalterungen WB-44, ästhetische Säule DP-ES1203
Sicherheit	Entfernen Sie nicht das Frontgitter; verwenden Sie ausschließlich die mitgelieferten Kabel; blockieren Sie nicht die Kühlrippen
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen; keine scheuernden oder lösungsmittelhaltigen Produkte verwenden
Reparierbarkeit	Firmware-Update über USB-Port (Mini-B); technischer Eingriff durch autorisierten Service für Reparatur
Garantie	Kaufbeleg aufbewahren; Produkt auf der DB Technologies-Website registrieren

Häufig gestellte Fragen - es1203 DB Technologies

Wie konfiguriere ich das ES1203-System im Stereo-Modus?

Für eine Stereo-Konfiguration verwenden Sie zwei Stativstative (Zubehör SK36 TT KIT). Montieren Sie jede Abdeckung auf ein Rohr und verbinden Sie dann jede Abdeckung mit den mitgelieferten 7-m-Kabeln mit dem Subwoofer (links an Buchse [9], rechts an Buchse [10]). Schließen Sie Ihre Stereo-Quellen an die Eingänge CH2 (linker Kanal) und CH3 (rechter Kanal) an.

Wie schließe ich ein Instrument wie eine Gitarre oder ein Mikrofon an?

Schließen Sie ein XLR- oder Klinkenkabel an den Combo-Eingang [1] (MIC/INSTRUMENT) an. Wählen Sie für ein hochohmiges Instrument (Gitarre) den Eingangstyp 'INST' in den Einstellungen. Für ein Mikrofon wählen Sie 'MIC'. Stellen Sie den Eingangspegel (GAIN) je nach Bedarf auf 0, +10 oder +20 dB ein.

Wie verwende ich die Bluetooth®-Funktion?

Aktivieren Sie den Bluetooth-Empfänger im Menü des Bluetooth-Eingangs. Suchen Sie auf Ihrem Gerät (Smartphone, Tablet) nach dem System 'ES1203' (Name änderbar) und verbinden Sie sich. Das Standard-Passwort lautet '0000' (änderbar in den Bluetooth-Optionen).

Was ist Digital Steering und wie stelle ich es ein?

Digital Steering ermöglicht die Ausrichtung des Schallbündels nach oben (UP), gerade (FAR) oder nach unten (DOWN). Diese Option ist über den Startbildschirm zugänglich, nachdem Sie die Konfiguration MONO oder DOPPELTE SÄULE ausgewählt haben. Drehen Sie den Drehknopf, um die für Ihre Installation geeignete Neigung zu wählen.

Wie konfiguriere ich das System als DOPPELTE SÄULE (zwei ES1203-Systeme)?

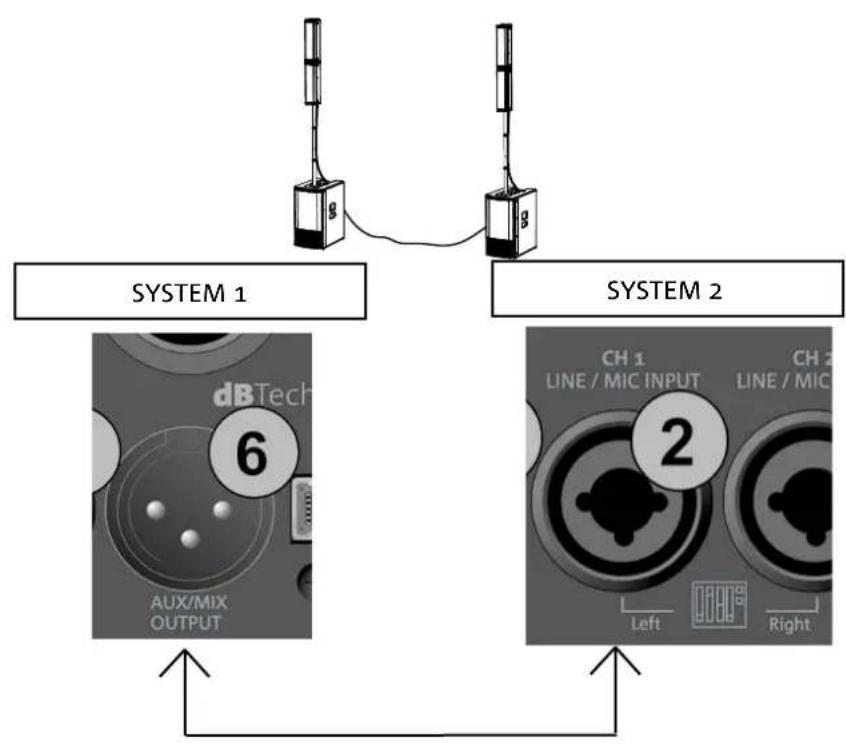

Verbinden Sie den AUX/MIX-Ausgang [6] des ersten Systems mit dem Eingang CH2 (Links) des zweiten Systems. Wählen Sie am ersten System (Master) die Konfiguration 'DOPPELTE SÄULE STEREO' und wählen Sie 'MASTER LEFT' oder 'MASTER RIGHT'. Das zweite System wird entsprechend auf 'SLAVE' eingestellt. Alle Parameter werden am Master eingestellt.

Warum ist der Ton leise oder verzerrt?

Überprüfen Sie zunächst, ob die Kabel nicht beschädigt sind. Stellen Sie sicher, dass die Gain-Einstellungen der Eingänge angemessen sind (nicht übersteuern). Überprüfen Sie, ob der Eingangstyp (MIC, LINE, INST) Ihrer Quelle entspricht. Überprüfen Sie auch die Verbindungen zwischen den Abdeckungen und dem Subwoofer.

Wie tausche ich die Sicherung für den Betrieb bei 100-120 V aus?

Trennen Sie alle Verbindungen, warten Sie 5 Minuten. Öffnen Sie das Sicherungsfach [13] und ersetzen Sie die Sicherung durch die für 100-120 V mitgelieferte (in der Regel eine Sicherung mit anderem Wert). Schließen Sie das Fach und schließen Sie die Stromversorgung wieder an. Achtung: Verwenden Sie nur Sicherungen gleichen Typs und gleichen Werts.

Welches Zubehör ist für Transport und Installation erhältlich?

Das optionale Zubehör umfasst den Wagen DO-ES212 für den einfachen Transport, die Wandhalterungen WB-44 für eine feste Wandmontage der Abdeckungen und die ästhetische Säule DP-ES1203 für ein einheitliches Erscheinungsbild in der MONO- oder DOPPELTE-SÄULE-Konfiguration.

Wie setze ich das System auf die Werkseinstellungen zurück?

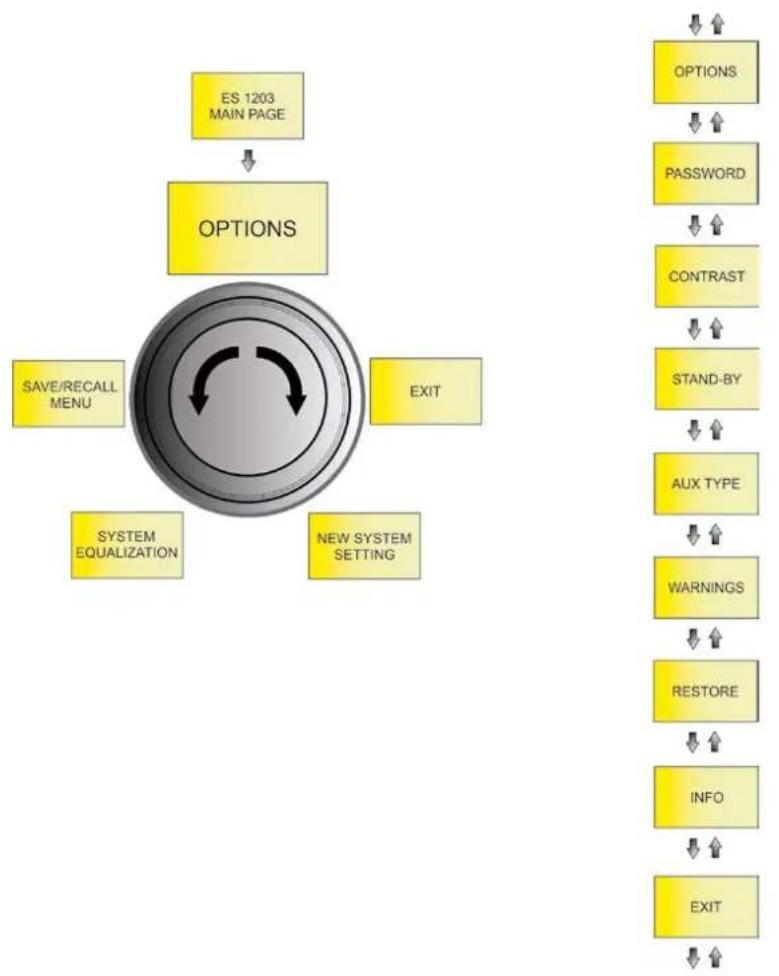

Gehen Sie über den Startbildschirm zum Menü OPTIONEN und wählen Sie 'RESTORE'. Bestätigen Sie den Vorgang. Alle benutzerdefinierten Einstellungen (einschließlich Passwörter) werden gelöscht und das System kehrt zu den Werkseinstellungen zurück.

Wie aktualisiere ich die Firmware des ES1203?

Laden Sie die Software USB BURNER MANAGER und die .zip-Datei der Firmware von der DB Technologies-Website herunter. Verbinden Sie das System über ein USB-Kabel (Mini-B) an Port [8] mit Ihrem PC. Starten Sie USB BURNER MANAGER, öffnen Sie die Firmware-Datei und klicken Sie auf 'AKTUALISIEREN'. Folgen Sie den Anweisungen auf dem Bildschirm.

BEDIENUNGSANLEITUNG es1203 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".

9. SPECIFICHE TECNICHE 30

GENERALE 30

DATI ACUSTICI.... 30

AMPLIFICATORE 30

TEMPERATURA DI UTILIZZO.... 31

PROCESSORE 31

INTERFACCIA UTENTE.... 31

9. SPECIFICHE TECNICHE

GENERALE

Tipologia: Sistema tri-amplificato (Mono/Stereo)

DATI ACUSTICI

1. ALLGEMEINE HINWEISE 62

WILLKOMMEN! 62

KURZBESCHREIBUNG 62

INHALT DER VERPACKUNG 62

BENUTZERHINWEISE 62

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN.... 63

ABMESSUNGEN.... 63

ABSTRAHLVERHALTEN 63

MONTAGE (UND DEMONTAGE) DER BEIDEN AUFSÄTZE (MONO-KONFIGURATION)...... 64

MONTAGE DER TELESKOPSTANGE AUF DEM SUBWOOFER 65

VERWENDUNG DER SCHUTZHÜLLEN 65

EIGENSCHAFTEN DES VERSTÄRKER- UND CONTROL-BEREICHES 66

BEREICH FÜR INPUT, OUTPUT UND CONTROL 66

BEREICH FÜR VERSORGUNG UND VERBINDUNG DER TOPS.... 66

BEREICH FÜR INPUT, OUTPUT UND CONTROL 67

BEREICH FÜR VERSORGUNG UND VERBINDUNG DER TOPS.... 68

2. KONFIGURATIONSARTEN 69

A-MONO....69

B - STEREO 69

C - DOPPEL-STEREO-KONFIGURATION 69

FESTMONTAGE AN EINER WAND 69

3. ERSTE INBETRIEBNAHME 70

VERBINDUNG DER AUFSÄTZE MIT DEM SUBWOOFER.... 70

VERBINDEN DER EINGÄNGE 71

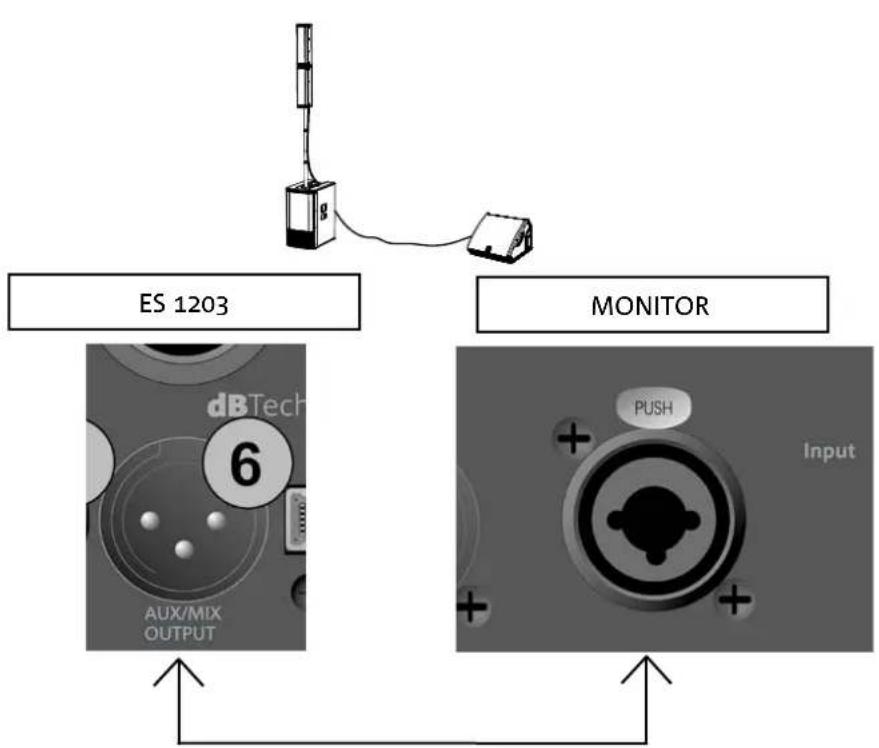

ANSCHLUSS DES SYSTEMAUSGANGES 72

ANSCHLUSS DER STROMVERSORGUNG 73

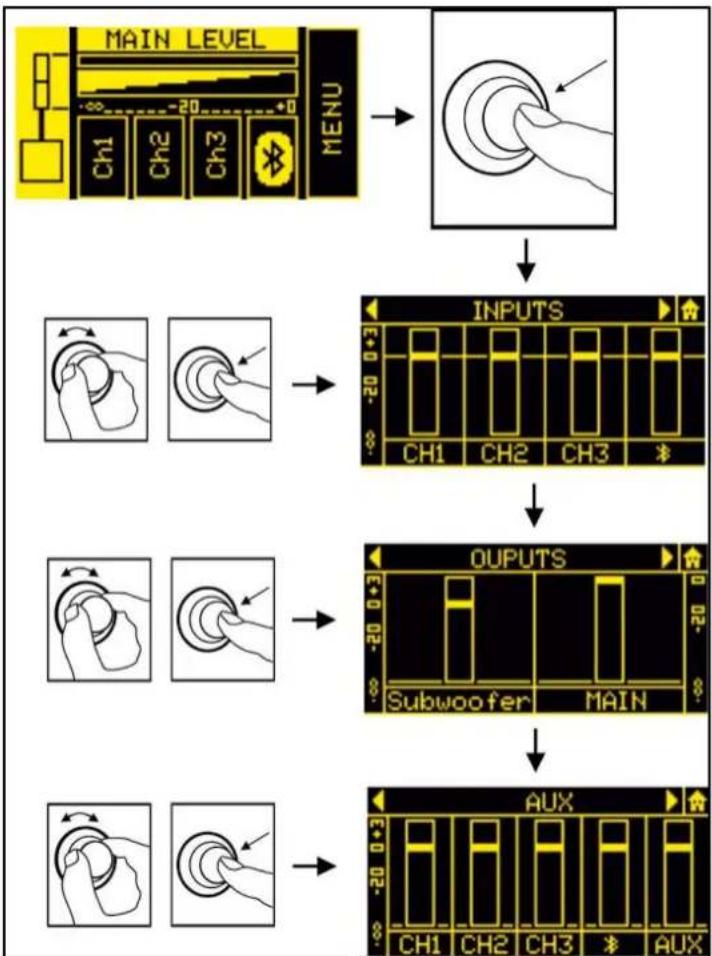

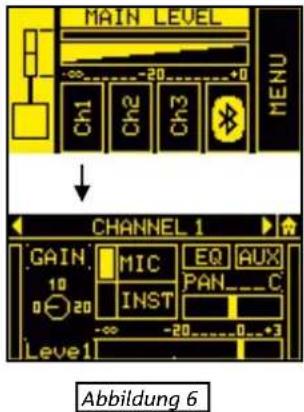

4. HOMEPAGE, QUICK CONTROLS, MIXER.... 74

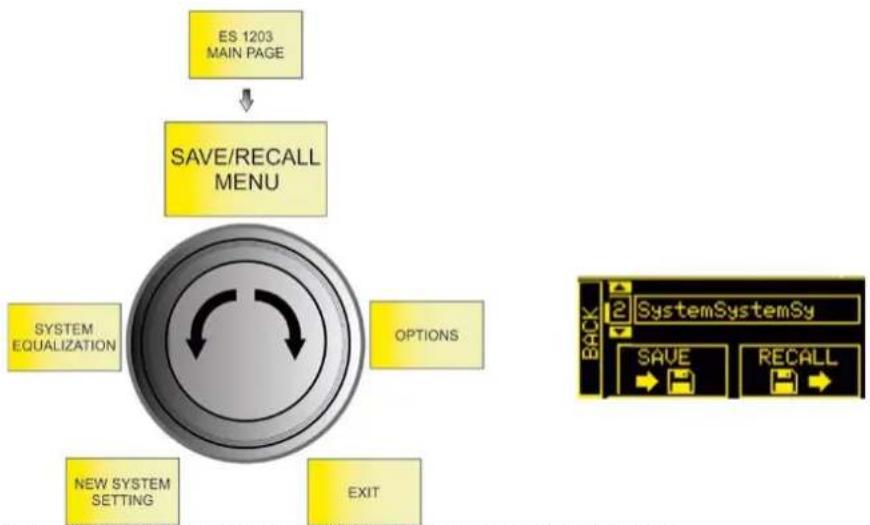

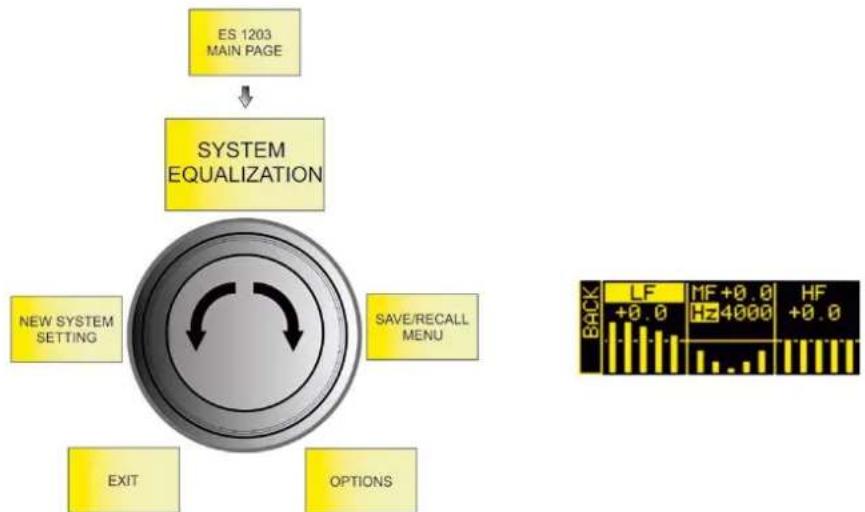

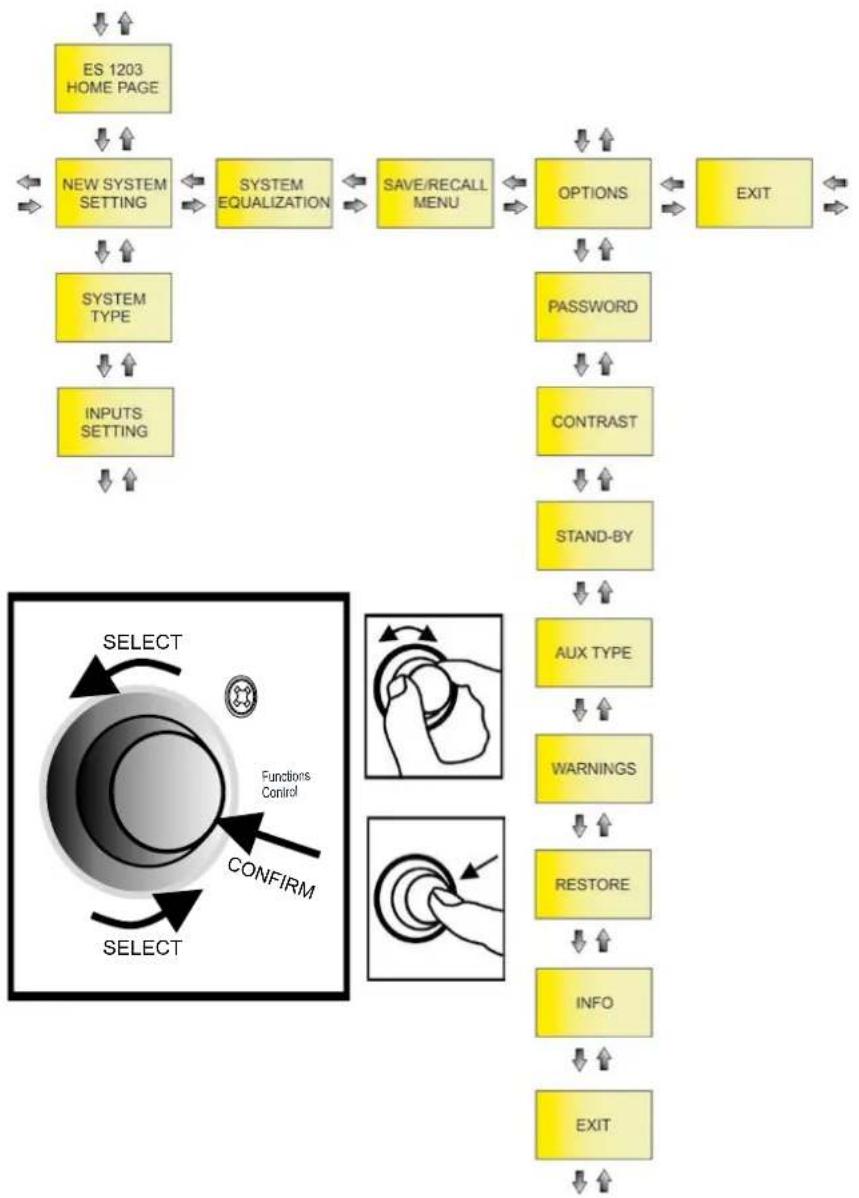

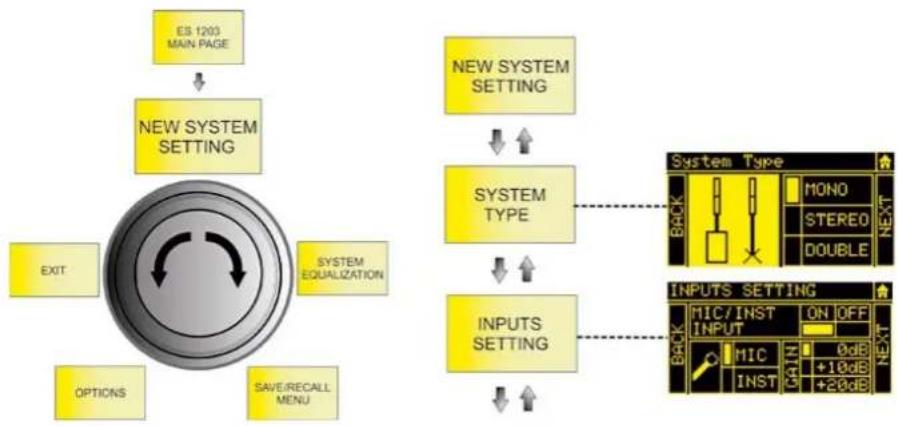

5. ERWEITERTES EINSTELLUNGS-MENÜ 78

6. ZUBEHÖR 83

7. TROUBLESHOOTING 84

8. FIRMWARE-UPDATE 85

9. TECHNISCHE DATEN 86

ALLGEMEINES 86

AKUSTISCHE DATEN 86

VERSTÄRKER 86

EINSATZTEMPERATUR 87

PROZESSOR 87

USER INTERFACE 87

EIN- UND AUSGÄNGE 87

DATEN ZUR STROMVERORGUNG (VERBRAUCH / INSTALLATION) 87

ABMESSUNGEN 88

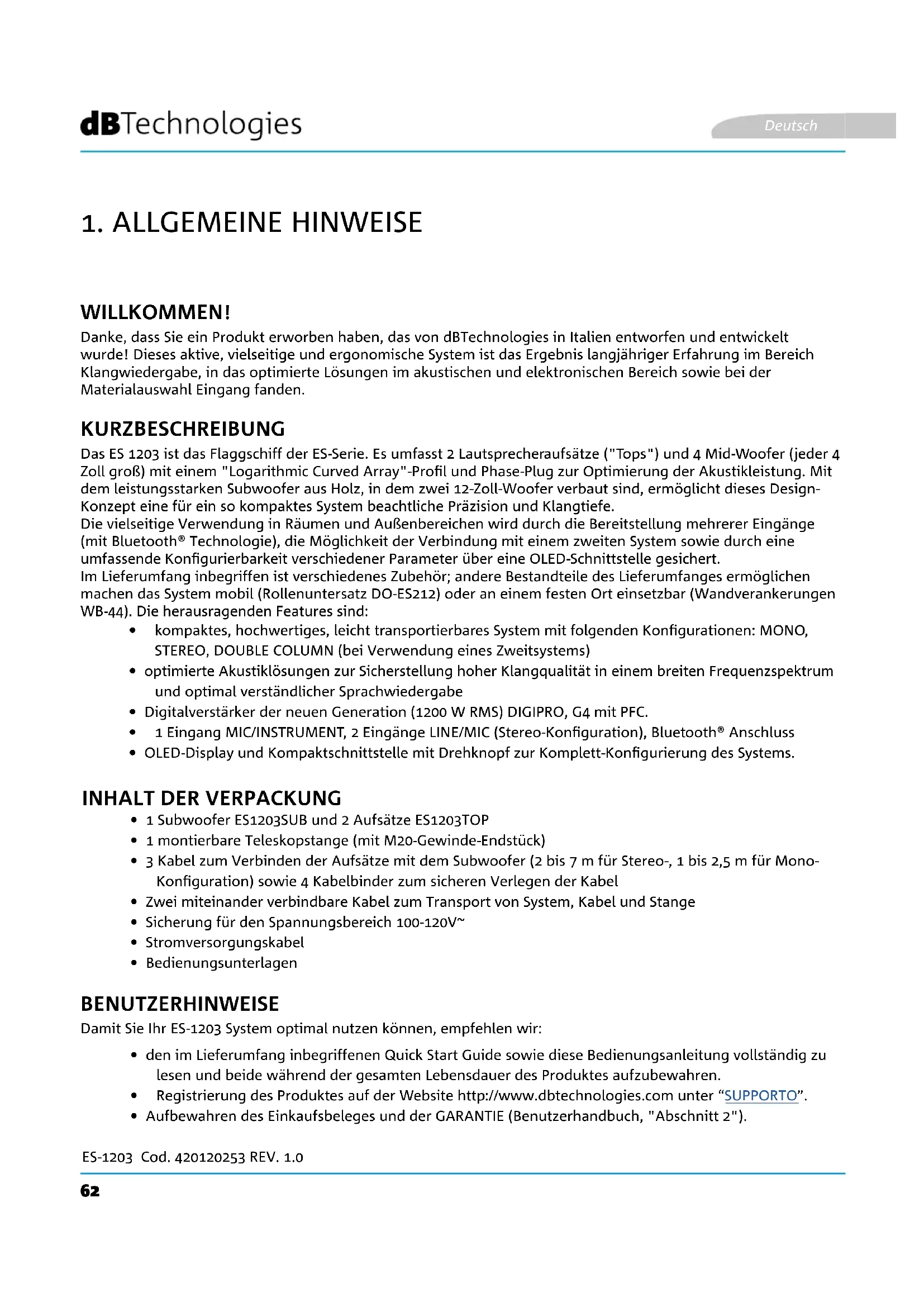

1. ALLGEMEINE HINWEISE

WILLKOMMEN!

Danke, dass Sie ein Produkt erworben haben, das von dBTechnologies in Italien entworfen und entwickelt wurde! Dieses aktive, vielseitige und ergonomische System ist das Ergebnis langjähriger Erfahrung im Bereich Klangwiedergabe, in das optimierte Lösungen im akustischen und elektronischen Bereich sowie bei der Materialauswahl Eingang fanden.

KURZBESCHREIBUNG

Das ES 1203 ist das Flaggschiff der ES-Serie. Es umfasst 2 Lautsprecheraufsätze ("Tops") und 4 Mid-Woofer (jeder 4 Zoll groß) mit einem "Logarithmic Curved Array"-Profil und Phase-Plug zur Optimierung der Akustikleistung. Mit dem leistungsstarken Subwoofer aus Holz, in dem zwei 12-Zoll-Woofer verbaut sind, ermöglicht dieses Design-Konzept eine für ein so kompaktes System beachtliche Präzision und Klangtiefe.

Die vielseitige Verwendung in Räumen und Außenbereichen wird durch die Bereitstellung mehrerer Eingänge (mit Bluetooth® Technologie), die Möglichkeit der Verbindung mit einem zweiten System sowie durch eine umfassende Konfigurierbarkeit verschiedener Parameter über eine OLED-Schnittstelle gesichert.

Im Lieferumfang inbegriffen ist verschiedenes Zubehör; andere Bestandteile des Lieferumfanges ermöglichen machen das System mobil (Rollenuntersatz DO-ES212) oder an einem festen Ort einsetzbar (Wandverankerungen WB-44). Die herausragenden Features sind:

• kompaktes, hochwertiges, leicht transportierbares System mit folgenden Konfigurationen: MONO, STEREO, DOUBLE COLUMN (bei Verwendung eines Zweitsystems)
• optimierte Akustiklösungen zur Sicherstellung hoher Klangqualität in einem breiten Frequenzspektrum und optimal verständlicher Sprachwiedergabe
• Digitalverstärker der neuen Generation (1200 W RMS) DIGIPRO, G4 mit PFC.
  • 1 Eingang MIC/INSTRUMENT, 2 Eingänge LINE/MIC (Stereo-Konfiguration), Bluetooth® Anschluss
• OLED-Display und Kompaktschnittstelle mit Drehknopf zur Komplett-Konfigurierung des Systems.

INHALT DER VERPACKUNG

• 1 Subwoofer ES1203SUB und 2 Aufsätze ES1203TOP
• 1 montierbare Teleskopstange (mit M20-Gewinde-Endstück)
- 3 Kabel zum Verbinden der Aufsätze mit dem Subwoofer (2 bis 7 m für Stereo-, 1 bis 2,5 m für Mono-Konfiguration) sowie 4 Kabelbinder zum sicheren Verlegen der Kabel
- Zwei miteinander verbindbare Kabel zum Transport von System, Kabel und Stange
- Sicherung für den Spannungsbereich 100-120V\~
• Stromversorgungskabel
• Bedienungsunterlagen

BENUTZERHINWEISE

Damit Sie Ihr ES-1203 System optimal nutzen können, empfehlen wir:

• den im Lieferumfang inbegriffenen Quick Start Guide sowie diese Bedienungsanleitung vollständig zu lesen und beide während der gesamten Lebensdauer des Produktes aufzubewahren.
• Registrierung des Produktes auf der Website http://www.dbtechnologies.com unter "SUPPORTO".
• Aufbewahren des Einkaufsbeleges und der GARANTIE (Benutzerhandbuch, "Abschnitt 2").

ES-1203 Cod. 420120253 REV. 1.0

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

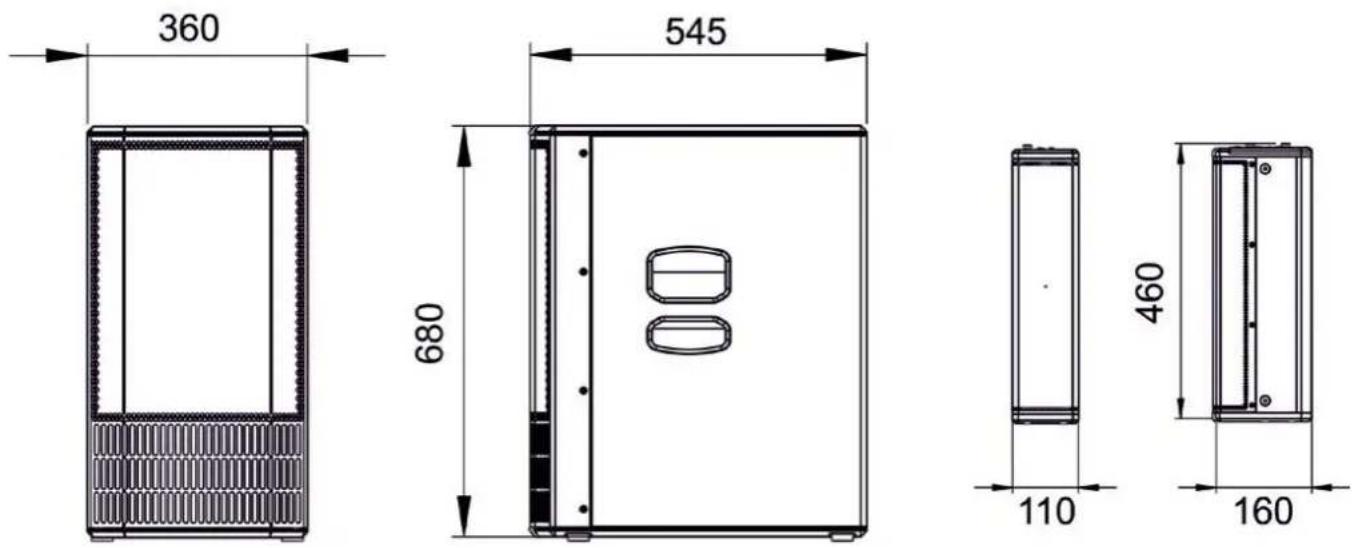

ABMESSUNGEN

Das ES1203 System hat folgende Abmessungen:

SUBWOOFER: 360 mm x 680 mm x 545 mm

AUFSATZ (TOP): 110 mm x 460 mm x 160 mm

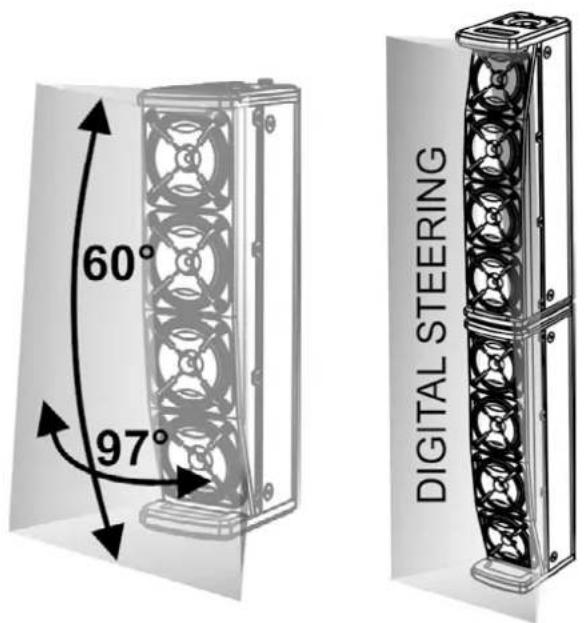

ABSTRAHLVERHALTEN

Die Klangabstrahlung eines ES1203-Aufsatzes beträgt

60° (vertikal) und 97°(horizontal). Die Abstrahlung ist asymmetrisch.

Sind beide Aufsätze übereinander montiert (siehe hierzu den entsprechenden Abschnitt) kann die Abstrahlung über Digital Steering nicht nach oben oder unten verändert werden (dies ist aber über die Benutzeroberfläche möglich).

ES-1203 Cod. 420120253 REV. 1.0

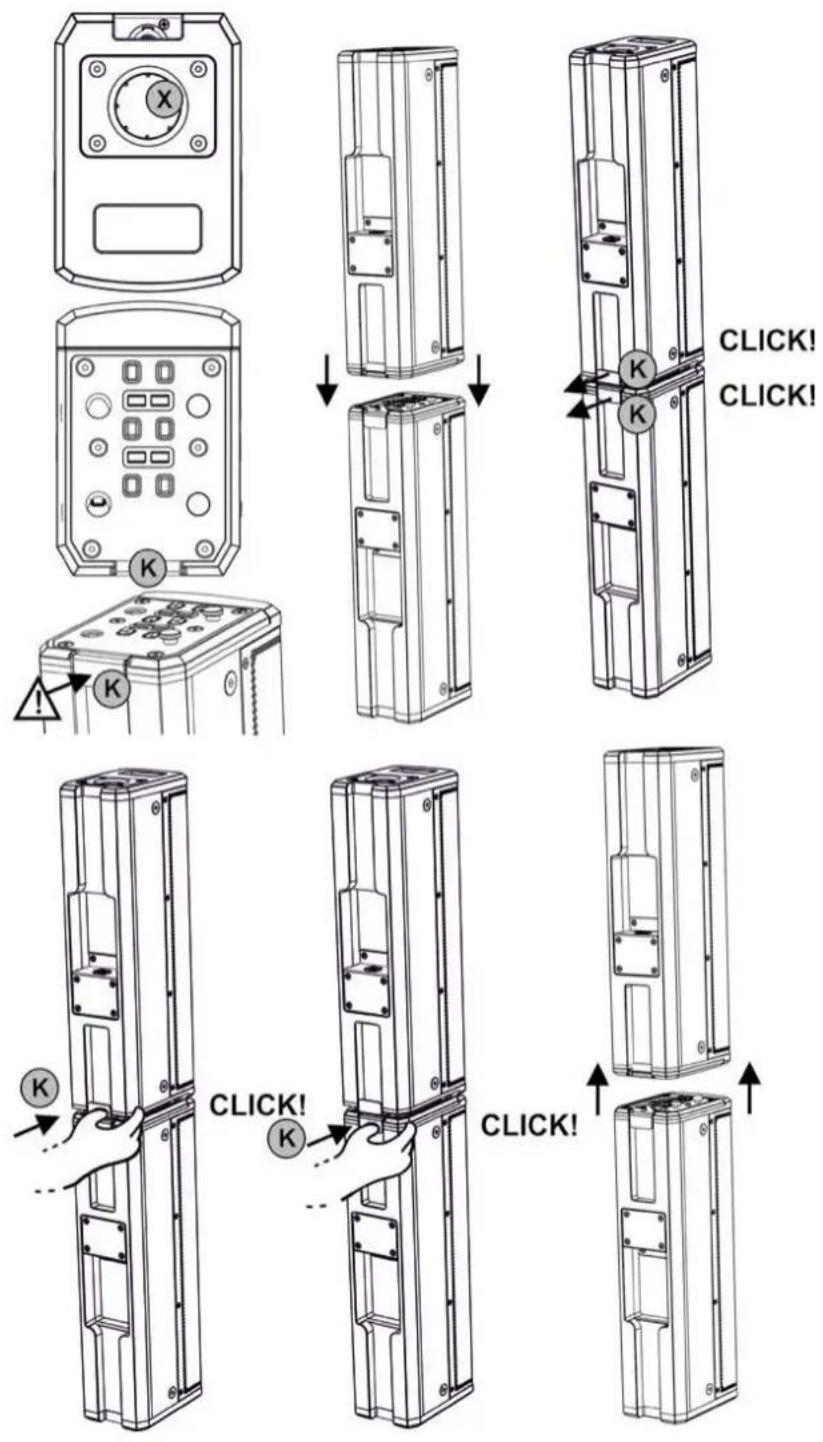

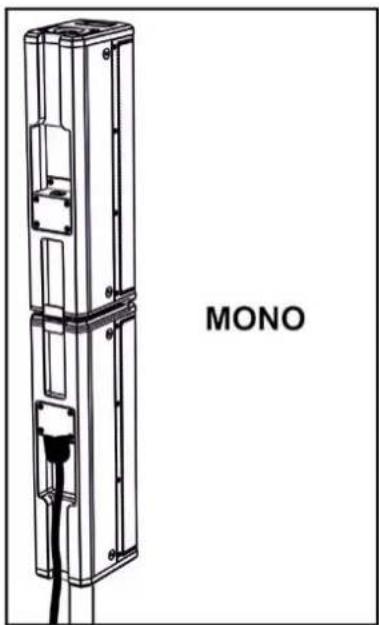

MONTAGE (UND DEMONTAGE) DER BEIDEN AUFSÄTZE (MONO-KONFIGURATION)

Bei einer Mono-Konfiguration sind zwei Aufsätze (ES1203TOP) übereinander zu montieren.

Jeder Aufsatz besteht aus zwei Seiten. Eine dieser Seiten weist eine Bohrung [X] mit 36 mm Durchmesser auf, in die der Aufsatz auf einer Stange eingesetzt werden kann.

Auf der gegenüberliegenden Seite: ein Blockiersystem mit hinten angebrachtem Sicherheitshebel [K].

ACHTUNG!

• VOR DER MONTAGE SOLLTE MAN SICHERSTELLEN, DASS DIE SICHERHEITSHEBEL [K] NACH INNEN GESCHOBEN SIND, ANSTATT IN EINGERASTETER STELLUNG (NACH AUSSEN) ZU STEHEN.

• Einen der beiden Aufsätze wie abgebildet kippen
  • Die beiden Aufsätze so aufeinanderstellen, dass beide Blockiersysteme bündig sind
• Drücken, bis beide Blockiersysteme miteinander verbunden werden. Bei korrekt durchgeführter Montage rasten die beiden hinteren Sicherheitshebel [K], jeder mit einem Klick, nach außen ein.

Demontage der beiden Aufsätze:

• Die beiden hinteren Sicherheitshebel eindrücken
- Beide Aufsätze entfernen

ES-1203 Cod. 420120253 REV. 1.0

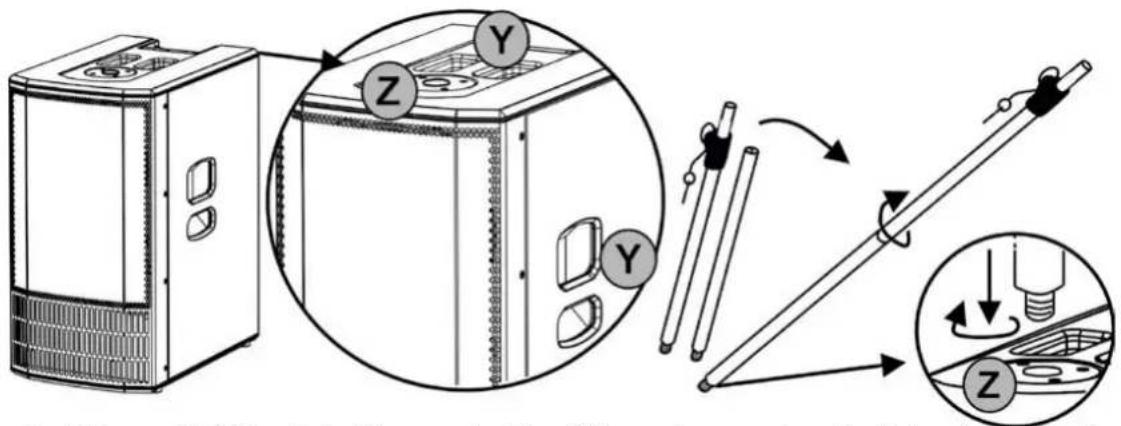

MONTAGE DER TELESKOPSTANGE AUF DEM SUBWOOFER

Der Subwoofer (ES1203 SUB) ist mit drei Transportgriffen [Y] versehen: zwei an der Seite, der dritte oben. An der oberen Seite befindet sich außerdem eine Gewindebohrung M20 [Z] zum Einsetzen der mitgelieferten Teleskopstange.

Hinweise zur Montage der Teleskopstange:

• Nach rechts drehend den oberen Teil (Teleskop) mit dem unteren (festen) verschrauben
• Nach rechts drehend die so entstandene Stange in die Bohrung [Z] schrauben
  Die höhenverstellbare Stange in die Bohrung [X] entweder eines Einzel- oder Doppel-Aufsatzes in MONO-Konfiguration einsetzen. Weitere Informationen – u.a. zur für die Installation zulässige Gesamthöhe – entnehmen Sie bitte Kapitel 2, "KONFIGURATIONSARTEN".

VERWENDUNG DER SCHUTZHÜLLEN


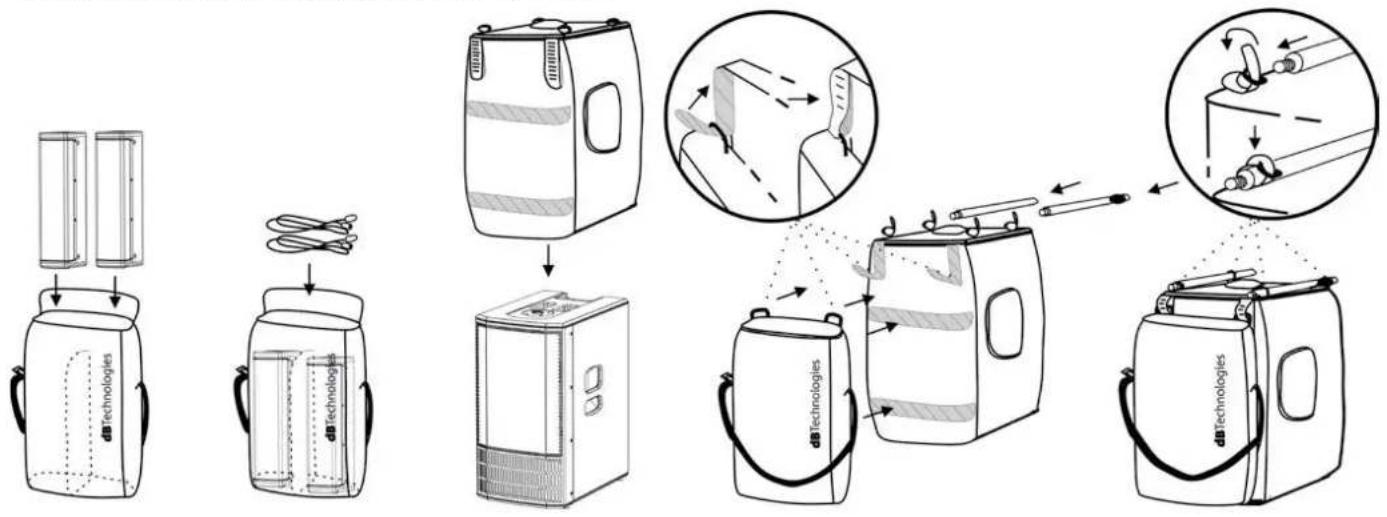

Im Lieferumfang inbegriffen sind zwei Schutzhüllen. Zum Schutz des Systems:

• Die beiden Aufsätze und die Kabel in der kleineren Hülle transportieren. Bitte beachten: mit dem Trageriemen ist auch ein separater Transport möglich
  • Die größere Schutzhülle von oben auf den Subwoofer setzen
• Die beiden Hüllen miteinander wie abgebildet mit Klettbändern verbinden. 2 Bänder hinten an den beiden Hüllen; die beiden kleinen Bänder in die Ösen der Hülle für die Aufsätze einführen
• Die beiden Teile der Teleskopstange in die vier oberen Ösen der Subwoofer-Hülle einführen und die Gurte entsprechend anpassen

ES-1203 Cod. 420120253 REV. 1.0

EIGENSCHAFTEN DES VERSTÄRKER- UND CONTROL-BEREICHES

Der Class-D-Digitalverstärker ist das Herzstück der ES-Serie. Das System funktioniert geräuschlos und ist mit einem eigenen DSP verbunden, das diverse Parameter regelt. Diese sind dank der Steuerungs-Schnittstelle voll konfigurierbar.

Die Verstärkerleistung beträgt 1200 W RMS.

Die Bedientafel des ES1203 verfügt über:

• Bereich für Input, Output und Control
• Bereich für Stromversorgung und Verbindung der Aufsätze

ACHTUNG!

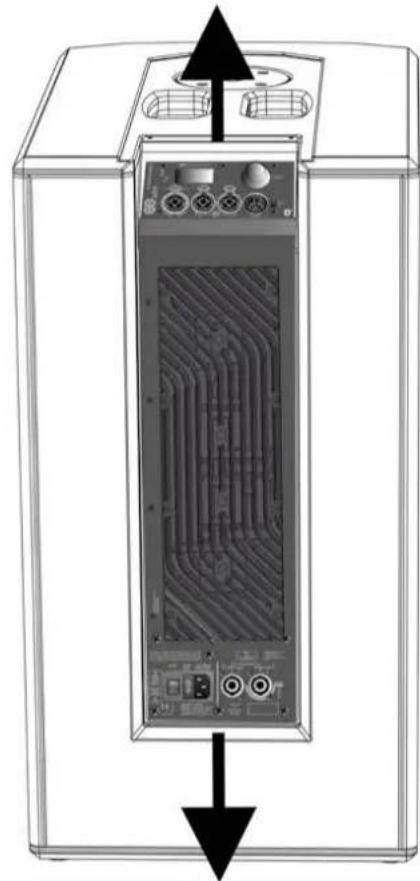

• Die hinteren Kühlrippen des Verstärkers nicht abdecken. Bei Überhitzung sinkt die Wiedergabelautstärke allmählich ab, bis die Modultemperatur stabil ist. Bei Wiedererreichen der richtigen Betriebstemperatur wird die Lautstärke automatisch wieder eingestellt.
• Keinesfalls versuchen, den Verstärker eigenmächtig zu öffnen.
• Bei Funktionsstörungen sofort die Stromversorgung unterbrechen, das Gerät vom Strom nehmen und eine autorisierte Reparaturwerkstatt kontaktieren.
• Nur die mitgelieferten Kabel verwenden.

• Das System ist mit einer vormontierten Sicherung ausgestattet, die im Spannungsbereich zwischen 220 und 240 V einsetzbar ist. Soll jedoch im Bereich 100-120 V operiert werden, bitte wie folgt vorgehen:

• Alle Anschlüsse einschließlich der Stromversorgung vom Netz nehmen.

• 5 Minuten warten.
• Die Sicherung durch die in der Ausstattung mitgelieferte für den Bereich 100-120 V ersetzen.

ACHTUNG!

- Das Frontgitter dient dem Schutz des Produktes und darf nicht entfernt werden. Zur Vermeidung des Risikos von Stromstößen bei versehentlicher Beschädigung oder Ersetzen des Schutzgitters (das durch den Kundendienst vorzunehmen ist), ist sofort die Stromversorgung zu unterbrechen. Niemals das Gerät ans Stromnetz anschließen, wenn das Schutzgitter entfernt wurde.

ES-1203 Cod. 420120253 REV. 1.0

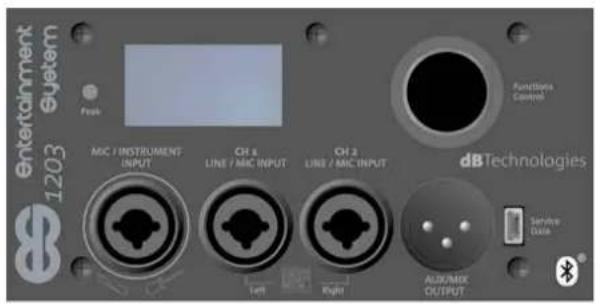

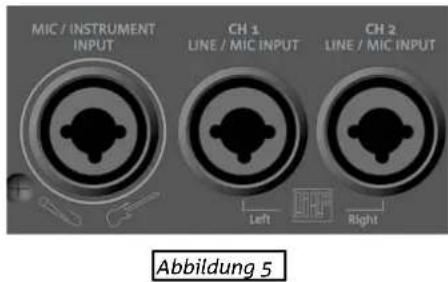

Entertainment System 1203 Fresh MIC / INSTRUMENT INPUT CH 8 LINE / MIC INPUT CH 2 LINE / MIC INPUT dBTechologies Service Data ALUX/MIX OUTPUT

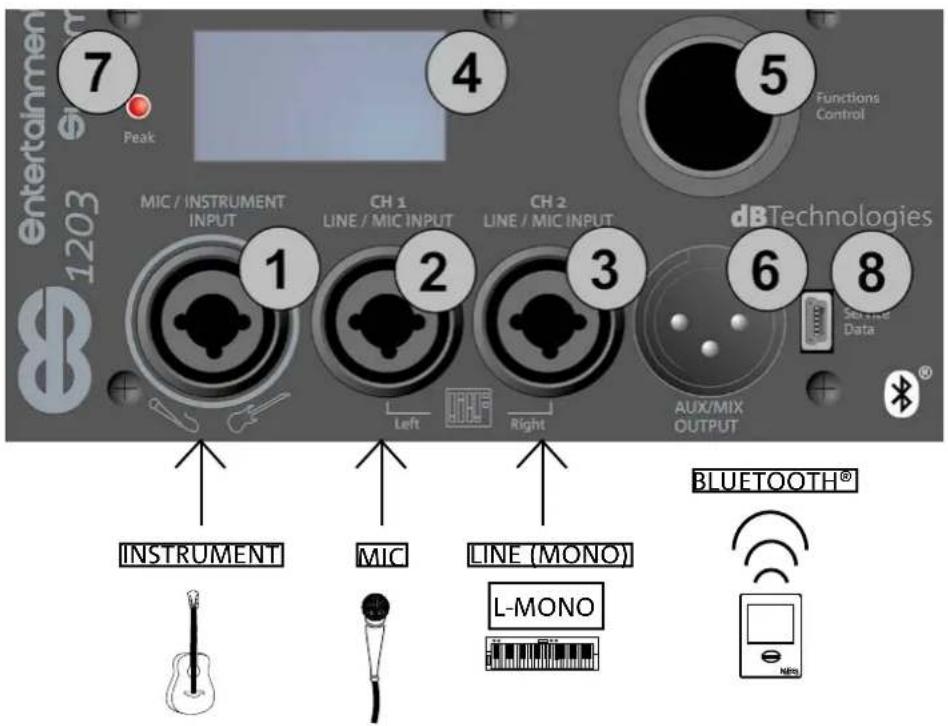

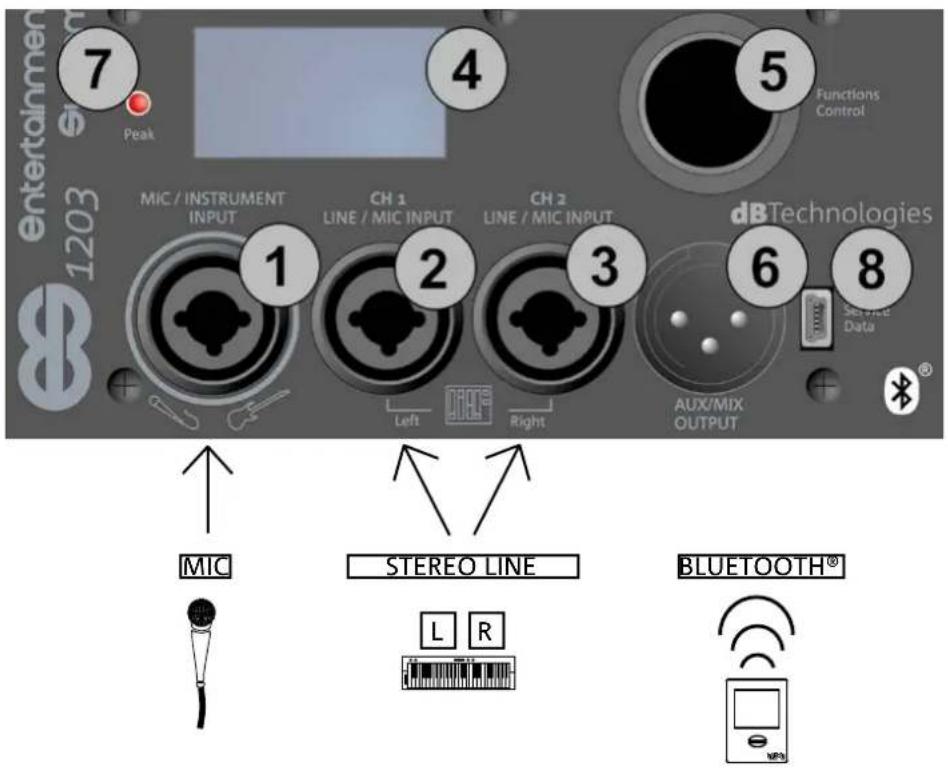

Kombieingang für XLR- oder TRS-Anschluss (symmetrisch oder asymmetrisch).

Möglichkeit zum Anschluss eines Mikrofons oder eines Instrumentes mit hoher Ausgangsimpedanz (z.B. eine Gitarre). Ausführliche Details zur Kanalbelegung siehe Kapitel 4 und 5.

Kombieingang für XLR- oder TRS-Anschluss (symmetrisch oder asymmetrisch).

Möglichkeit zum Anschluss eines Mikrofons oder eines Liniensignals (das z.B. von einen Mixer oder einem Instrument mit Linien-Ausgangsimpedanz wie einem elektronischen Keyboard kommt).

Kann entweder als Mono-Kanal oder als linker Kanal bei einem Stereo-Eingang genutzt werden, wenn es zusammen mit dem Input verwendet wird [3]. Ausführliche Details zur Kanalbelegung siehe Kapitel 4 und 5.

Kombieingang für XLR- oder TRS-Anschluss (symmetrisch oder asymmetrisch).

Möglichkeit zum Anschluss eines Mikrofons oder eines Liniensignals (das z.B. von einen Mixer oder einem Instrument mit Leitungs-Ausgangsimpedanz wie einem elektronischen Keyboard kommt).

Kann als Mono-Kanal oder als rechter Kanal bei einem Stereo-Eingang genutzt werden, wenn es zusammen mit dem Input verwendet wird [2]. Ausführliche Details zur Kanalbelegung siehe Kapitel 4 und 5.

4. OLED-Bildschirm

Ein Schirm zur Anzeige sämtlicher Kontroll- und Konfigurationseinstellungen des Systems.

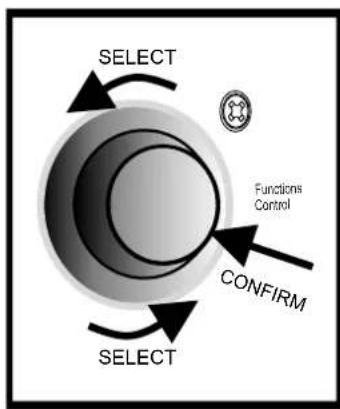

Drück- oder Drehknopf zur Auswahl und Bestätigung eines Parameters oder als eine Art Shortcut zum Wechseln von einem Bildschirm zum anderen beim Navigieren durch die Menüs des Systems.

6. AUX/Mix Output

Ausgang für XLR-Anschluss.

Zum Weiterleiten des Gesamtausgangssignals (AUX) des Systems an einen zweiten Lautsprecher.

Alternativ ist auch die Weiterleitung des geeigneten Ausgangskanals (MIX: links oder rechts) an ein zweites System ES1203 möglich, wodurch eine DOUBLE COLUMN-Konfiguration erreicht wird. Weitere Details finden sich in Kapitel 3.

7. LED "PEAK"

Das Leuchten dieser Diode zeigt an, dass der Verstärkerschutz eingeschaltet ist. Man sollte einen Eingangspegel so wählen, dass diese Funktion nicht oft aktiviert wird.

8. USB-Anschluss "Service/Data"

Mini-USB-Anschluss vom Typ B, der ausschließlich zum Update der Firmware verwendet wird. Siehe entsprechender Abschnitt.

ES-1203 Cod. 420120253 REV. 1.0

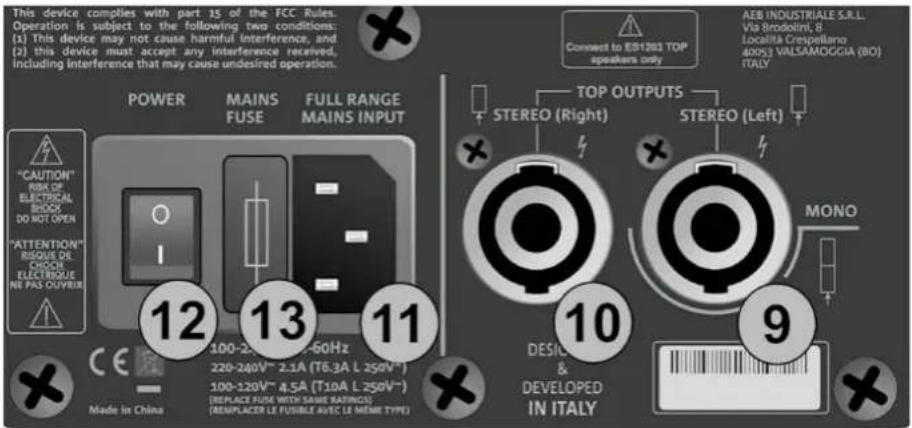

BEREICH FÜR VERSORGUNG UND VERBINDUNG DER TOPS

Anschluss zur Verbindung eines Aufsatzes (links) in der STEREO-Konfiguration oder zum Anschluss des Doppelaufsatzes in der Mono-Konfiguration.

10. Right TOP OUTPUT

Zum Anschluss eines Aufsatzes (rechts) in STEREO-Konfiguration.

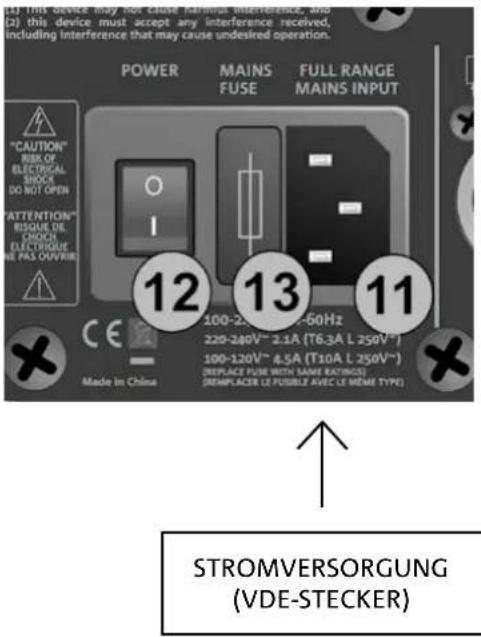

11. MAINS INPUT

Anschluss für VDE-Stecker. Zur Verbindung mit dem Stromnetz über das mitgelieferte Kabel.

12. ON-OFF-KNOPF

Knopf zum Einschalten (Position "I") oder Ausschalten (Position "O") des Systems

13. NETZSICHERUNG

Ort für die Netzsicherung (austauschbar im Fall von Beschädigung oder zum Betrieb im Spannungsbereich zwischen 100-120V\~)

ACHTUNG!

- An TOP OUTPUTS dürfen ausschließlich passive Geräte vom Typ ES1203TOP angeschlossen werden!

ES-1203 Cod. 420120253 REV. 1.0

2. KONFIGURATIONSARTEN

• Installationsarten, die von den hier beschriebenen abweichen, sind unzulässig.
  • Die Griffe des Subwoofers dürfen auf keinen Fall zum Aufhängen verwendet werden
• Stets sicherstellen, dass das System sicher positioniert ist und die Installation keine Gefahr für Menschen, Tiere oder Gegenstände darstellt.

A - MONO

In MONO-Konfiguration wird das doppelte Kopfstück über die höhenverstellbare Teleskopstange auf den Subwoofer montiert.

ACHTUNG!

- Übersteigt in dieser Konfiguration die Distanz zwischen der Oberseite des Subwoofers und der Basis des unteren Aufsatzes* 70 cm, ist eine zusätzliche Befestigung des Systems am Boden erforderlich; sie erfolgt über Gurte oder geeignete mechanische Befestigungselemente (im Lieferumfang nicht inbegriffen).

MAX 70 cm *

B - STEREO

In der STEREO-Konfiguration drei Stativständer mit einer Stange von 35 mm Durchmesser (Zubehörteil SK36 TT KIT) wie in der Abbildung gezeigt verwenden.

In der DOPPEL-STEREO-KONFIGURATION (DOUBLE COLUMN) sind zwei miteinander verbundene MONO-Systeme zu verwenden wie im Abschnitt ANSCHLUSS VON ZWEI SYSTEMAUSGÄNGEN erläutert.

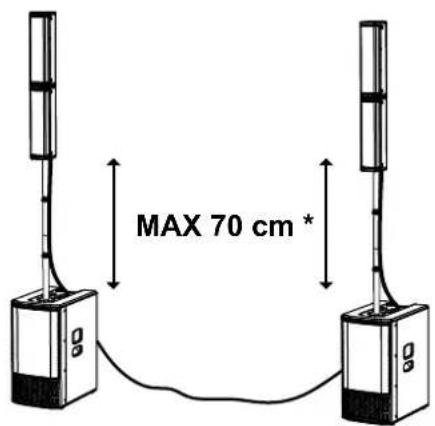

ACHTUNG!

- Übersteigt in dieser Konfiguration die Distanz zwischen der Oberseite des Subwoofers und der Basis des unteren Aufsatzes* 70 cm, ist eine zusätzliche Befestigung des Systems am Boden erforderlich; sie erfolgt über Gurte oder geeignete mechanische Befestigungselemente (im Lieferumfang nicht inbegriffen).

MAX 70 cm *

FESTMONTAGE AN EINER WAND

Die System-Aufsätze können für alle vorstehend gezeigten Konfigurations-Typen A, B oder C auch fest an einer Wand montiert werden; dies erfolgt mit dem optionalen Zubehör WB-44 (Wandverankerungen). Weitere Informationen im Kapitel ZUBEHÖR.

ES-1203 Cod. 420120253 REV. 1.0

3. ERSTE INBETRIEBNAHME

VERBINDUNG DER AUFSÄTZE MIT DEM SUBWOOFER

MONO-KONFIGURATION

Bei einer MONO-Konfiguration ist nach Montage der beiden Kopfstücke (wie im entsprechenden Abschnitt beschrieben) nur eine Verbindung nötig: zwischen Subwoofer und einem der beiden Aufsätze:

• Den doppelten Aufsatz auf die Teleskopstange setzen, die zuvor auf den Subwoofer montiert wurde (wobei man sowohl die eine als auch die andere Bohrung [X] verwenden kann)
• Hierzu das mitgelieferte 2,5 m lange Kabel verwenden.
• Den Doppelaufsatz wie abgebildet mit dem unteren Verschluss verbinden
• Verbinden des "Sub" am MONO-Anschluss [9]
• Zur Befestigung des Kabels um die Teleskopstange die mitgelieferten Clips verwenden

Bei Verwendung in STEREO-Konfiguration:

• Jeden Aufsatz auf die jeweilige Stange aufsetzen (z.B. unter Verwendung des Kits SK 36 TT)
• Hierzu die beiden mitgelieferten 7 m langen Kabel verwenden.
• Jedes abgebildet Kabel wie anschließen
• Auf dem Subwoofer den Anschluss des linken Kabels in [9] und den Anschluss des rechten Kabels in [10] verbinden.
• Zur Befestigung der Kabel um die Stangen die mitgelieferten Kabelbinder verwenden

VERBINDEN DER EINGÄNGE

BEISPIEL 1

• Anschluss eines Mikrofons [1]
- Anschluss einer Stereo-Quelle (z.B. ein Tasteninstrument oder einen Mixer) an die beiden Kanäle [2] und [3]. Der linke Ausgangskanal der Audioquelle wird mit CH1 [2], der rechte Kanal mit CH2 [3] verbunden.
- Aktivierung von Bluetooth® an einem Multimedia-Gerät (z.B. MP3-Player)
- Zur Auswahl der Eingangsarten (MIC/INSTRUMENT oder LINE/MIC) sowie für die Einstellungen von Pegeln und Parametern bitte in Kapitel 3 nachschlagen: HOMEPAGE, QUICK CONTROLS, MIXER

BEISPIEL 2

• Verbindung eines Instrumentes mit hoher Ausgangsimpedanz (z.B. einer Gitarre) an den Anschluss [1].
  • Anschlusseines Mikrofons [2].
• Den Mono-Ausgang eines Instrumentes mit Leitungs-Ausgangsimpedanz (z.B. eines Keyboards) mit dem Stecker [3] verbinden.
• Aktivierung von Bluetooth® in einem multimedialen Gerät (z.B. MP3-Player).
• Zur Auswahl der Eingangsarten (MIC/INSTRUMENT oder LINE/MIC) sowie für die Einstellungen von Pegeln und Parametern bitte in Kapitel 4 nachschlagen: HOMEPAGE, QUICK CONTROLS, MIXER

ES-1203 Cod. 420120253 REV. 1.0

Entertainment 1203 7 Peak 4 5 Functions Control MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT dB Technologies Service Data 1 2 3 6 8 Left Right AUX/MIX OUTPUT MIC STEREO LINE BLUETOOTH® L R WiFi

Entertainment 1203 7 Peak 4 5 Functions Control MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT dB Technologies Service Data 1 2 3 6 8 Left Right AUX/MIX OUTPUT INSTRUMENT MIC LINE (MONO) BLUETOOTH® L-MONO NIO

ANSCHLUSS DES SYSTEMAUSGANGES

DOUBLE-COLUMN- STEREOKONFIGURATION (MIX)

Für Audio-Weiterleitung an ein zweites ES1203-System(DOUBLE COLUMN-Konfiguration):

• Den Ausgangsstecker [6] des ersten ES1203 mit dem CH1 Left-Eingang[2]verbinden.
• Zur Auswahl von Stereo-Funktion (links und rechts), Pegeln und Parametern bitte in Kapitel 4 nachschlagen: QUICK CONTROLS UND MIXER.

ZUWEISUNG DES AUSGANGES (AUX)

Zur Audio-Weiterleitung an ein weiteres verstärktes Gerät:

• Verbinden des Ausgangssteckers [6] des ersten ES1203 an den Input-Eingang des zweiten verstärkten Gerätes.
• Zur Auswahl von Pegeln und Parametern bitte in Kapitel 4 nachschlagen: QUICK CONTROLS UND MIXER.

ES-1203 Cod. 420120253 REV. 1.0

ANSCHLUSS DER STROMVERSORGUNG

• Verbinden des VDE-Steckers des mitgelieferten Kabels mit "MAINS INPUT" [11].
• Den Stecker in geerdete Steckdose stecken.
• Den POWER-Knopf [12] in "I"-Position bringen.
  • Der OLED-Bildschirm leuchtet auf.
• Innerhalb weniger Sekunden lädt das System die Firmware und ggf. vom Benutzer gemachte Eingaben hoch. Die verwendete Firmware-Version wird auf der Startseite angezeigt. Der Lade-Fortschritt wird auf einer Leiste angezeigt.

Der Benutzer sieht und konfiguriert die verschiedenen Parameter des ES203-Systems über den OLED-Bildschirm [4] und den Drehknopf [5] im Functions-Control-Bereich.

Durch Drücken von [5] wird eine Seite oder ein Parameter ausgewählt oder bestätigt. Wird mehrere Sekunden lang gedrückt, wechselt das System zwischen verschiedenen Seiten hin und her. Dreht man hingegen, so kann man zwischen verschiedenen Seiten hin- und hernavigieren oder den gewählten Wert höher und niedriger einstellen.

HOMEPAGE & QUICK CONTROLS

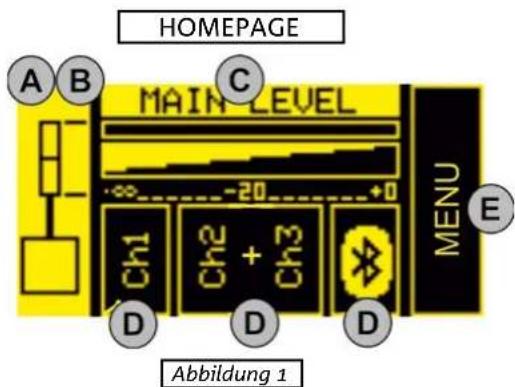

Auf der Seite HOME (Abb. 1) finden sich die grundlegenden Bedienungsfunktionen:

A. Bestimmen des Konfigurationstyps
B. Auswahl von Digital Steering (Abstrahlwinkel)
C. Einstellen der Lautstärke des MAIN LEVEL Systems
D. Zugang zu den Konfigurationsseiten für die Eingänge
E. Zugang zum erweiterten MENÜ (siehe Kapitel ERWEITERTES EINSTELLUNGS-MENÜ)

Von dieser Seite ist es auch möglich, auf die Mixer des Systems über ein Art "Shortcut" zu gelangen (siehe hierzu auch den Abschnitt MIXER FÜR EINGÄNGE, MIXER, AUSGÄNGE, AUX).

In der DOPPEL-STEREO-KONFIGURATION (Abb. 2) wird je- der einzelne ES1203 als rechter oder linker Master oder Slave identifiziert. Es muss ein Master und ein Slave vorhanden sein. Unter "Master" ist hier das ES 1203-System zu verstehen, an dem die Eingänge angeschlossen und wo auch alle Regelungen vorgenommen werden, die dann an das Slave-System weitergegeben werden. Auf dem Slave-System werden die Einstellungen dann gelöscht.

HOMEPAGE A B C MAIN LEVEL MENU E Ch1 Ch2 + Ch3 D D D Abbildung 1

Abbildung 2

Sehen wir uns die vorher aufgeführten Operationen nun im Detail an:

A. mit [5] das linke Kästchen wählen [Abb. 1), um es hervorzuheben. Bestätigen und zur Auswahl der geeigneten Konfiguration drehen. Das ES1203-System kann wie folgt eingestellt werden:

B. Durch Auswählen und Drücken von [5] nach Bestätigung einer Konfiguration (MONO- oder DOPPEL-STEREO-KONFIGURATION) kann man das Digital Steering der Aufsätze durch Auswahl einer der folgenden Optionen ändern:

• UP (nach oben)
  • FAR (keine Neigung)
  • DOWN (nach unten)

Durch erneutes Drücken [5] wird die getroffene Auswahl (Bsp. in Abb. 3) bestätigt

In der Phase der Konfigurationsauswahl erscheint unter dem System ein Links- und ein rechts-Pfeil.

In der Phase der Steering-Auswahl erscheint unter dem System ein Pfeil, der nach unten bzw. nach oben zeigt.

C. MAIN LEVEL (Abb. 4) auswählen und bestätigen, um die allgemeine Lautstärke des Systems ES1203 zu erhöhen oder zu verringern.
D. Die gewünschte Eingabe auswählen und bestätigen, um Zugang zur entsprechenden Unterseite zu erhalten. Folgende Eingänge sind verfügbar:

• CH1
• CH2
• CH3
• BLUETOOTH®

Der CH2- und CH3-Ausgang ist zunächst als Stereo-Einzelausgang ausgelegt (L+R). Nach Zugang der Unterseite ist es durch Auswahl des Eingabeart möglich, sie als zwei separate Mono-Kanäle zu wählen.

Für die Eingänge CH1, CH2, CH3 zeigt die untere Tabelle die einstellbaren Parameter:

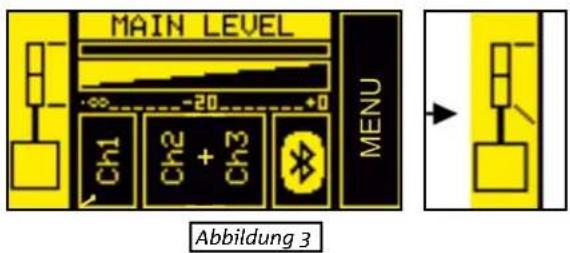

MAIN LEVEL MENU Ch1 Ch2 + Ch3 Abbildung 3

MAIN LEVEL Abbildung 4

MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT Left Right Abbildung 5

MAIN LEVEL Ch1 Ch2 Ch3 MENU CHANNEL 1 GAIN MIC EQ AUX 10 INST PAN_C 0-20 Level -∞ -20_0_+3 Abbildung 6

BEZEICHNUNG PARAMETER BEREICH
GAIN	EINGANGSVERSTÄRKUNG [0, 10, 20] dB
LEVEL	AUSGANGSPEGEL (VOM INTERNEN MIXER) -∞ ÷ 3 dB
TYPE	EINGANGSART	CH1: MIC/INST - CH2, CH3:MIC/LINE
EQ	DIE FILTER SIND ANWENDBAR AUF: MIKROFONEINGANG, INSTRUMENT ODER LINIE	SIEHE AUCH TABELLE AUF S. 76
AUX	MIXER FÜR AUX-FUNKTIONEN (BEI EINER DOUBLE COLUMN-KONFIGURATION NICHT AUSWÄHLBAR)	-∞ ÷ 3 dBSIEHE ABSCHNITT EINGANGS-, AUSGANGS-, AUX-MIXER
PAN PANNING-EFFEKT (BEI MONO-KONFIGURATION NICHT AUSWÄHLBAR)		L ÷ R

ES-1203 Cod. 420120253 REV. 1.0

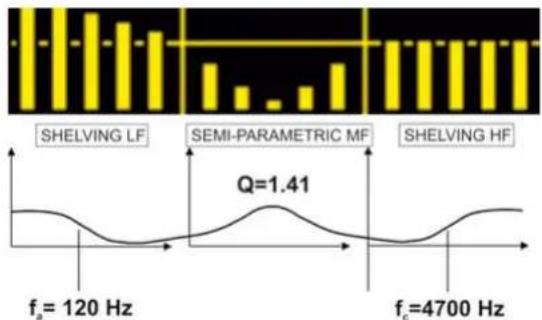

Im Untermenü EQ sind insbesondere diese Filter auswählbar (Abb. 7 bis 9):

EINGANG FILTERART BEREICH
MIC	PASSA ALTO (HP) / ANTIFEEDBACK	PASSA ALTO (HP): 50 ÷ 200 HzANTIFEEDBACK: 500 ÷ 12000 Hz
INSTRUMENT/LINE	LF: SHELVING / MF: HALBPARAMETER / HF: SHELVING	LF/HF: -6 ÷ 4 dBMF: -6 ÷ 4 dB150 ÷ 4000 Hz (MITTELBEREICH)

INSTRUMENT/ LINE FILTER

Abbildung 8

Abbildung 7

Auf der Unterseite des BLUETOOTH® Stereo-Kanals (Abb. 10) können folgende Einstellungen vorgenommen werden:

BEZEICHNUNG PARAMETER BEREICH
ON/OFF	ANSCHALTEN DES RECEIVERS ON/OFF
LEVEL	AUSGANGSPEGEL (VOM INTERNEN MIXER)	-∞ ÷ 3 dB
OPTION	GAIN (EINGANGSVERSTÄRKUNG) 0 ÷ 15 dB
	NAME (BLUETOOTH® SYSTEM NAME)	16 ALPHANUMERISCHE ZEICHEN
	PASSWORD (PASSWORT DES BLUETOOTH® SYSTEMS)	4 NUMERISCHE ZEICHEN
AUX	MIXER FÜR AUX-FUNKTIONEN (BEI EINER DOUBLE COLUMN-KONFIGURATION NICHT AUSWÄHLBAR)	-∞ ÷ 3 dBSIEHE ABSCHNITT EINGANGS-, AUSGANGS-, AUX-MIXER

E. Kästchen MENÜ auswählen und bestätigen, um Zugang zum erweiterten MENÜ zu erhalten (siehe Kapitel ERWEITERTES EINSTELLUNGSMENÜ)

BLUETOOTH ON OFF OPTION Level1 -∞ -20 0 +3

Abbildung 10

ES-1203 Cod. 420120253 REV. 1.0

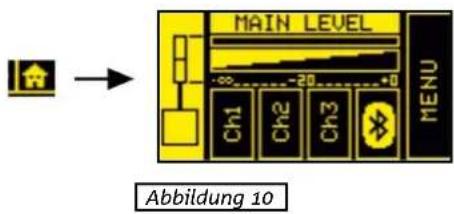

RÜCKKEHR ZUR SEITE "HOME" BEIM NAVIGIEREN

Zum Rückkehren zur HOME-Seite von einer Unterseite aus kann man durch Auswahl und Bestätigung des in Abb. 10 gezeigten Symbols vornehmen.

Alternativ dazu kann man auch den Knopf [5] einige Sekunden lang gedrückt halten ("Shortcut").

MAIN LEVEL CH1 CH2 CH3 MENU Abbildung 10

EINGANGS-, AUSGANGS-, AUX-MIXER

Von der HOME-Seite aus kann man auf die Eingangs-, Ausgangs- und AUX-Mixer zugreifen, indem man den Knopf [5] mehrere Sekunden lang gedrückt hält. Die Hauptseiten sind in Abb. 11 gezeigt.

In der DOPPEL-STEREO- KONFIGURATION kann man bei Betrieb auf dem SLAVE-System keine Regulierung vornehmen. Alle Parameter befinden sich auf dem MASTER-System.

Es gibt folgende Mixer-Seiten:

Um sich zwischen diesen drei Seiten zu bewegen, INPUTS, OUTPUTS, AUX wählen, bestätigen und an dem Knopf [5] drehen.

Auf der INPUTS Seite werden die CH1-, CH2-, CH3- und Bluetooth® Pegel angezeigt.

Auf der Seite OUTPUTS die Pegel der Subwoofer-Bereichs und des MAIN-Bereiches (Gesamtheit) des Systems.

Im AUX-Bereich finden sich die Pegel der im Mixer als Hilfs-Bus verwalteten Kanäle.

Dieser Bereich ist besonders nützlich, wenn man ein personalisiertes, dem AUX-Ausgang [6] zugewiesenes Monitoring anstrebt.

Betrachten wir hier den Fall einer Konfiguration (Abb. 12), bei dem ein ES1203-System über den Ausgang [6] mit einem Monitor verbunden ist.

So ist es beispielsweise über die Mixer-Seite INPUTS möglich, in geeigneter Weise 4 Audioquellen am Systemeingang zu mischen und davon nur 2 auf dem angeschlossenen Monitor abzuspielen; die AUX-Pegel können hierbei unabhängig geregelt werden.

Abbildung 11

dBTech 6 AUX/MIX OUTPUT

5. ERWEITERTES EINSTELLUNGS-MENÜ

Eine präzise Konfiguration des Systems ES1203 ist möglich, wenn man auf der Seite HOME auf MENU geht. Es gibt folgende Hauptseiten:

• NEW SYSTEM SETTING
  • SYSTEM EQUALIZATION
• SAVE/RECALL MENU
• OPTIONS

Wie in die obigen Abbildung gezeigt, kann man nach dem Zugriff auf NEW SYSTEM SETTING und OPTIONS auf weitere Unterseiten zum Vornehmen von Einstellungen gehen (diese können je nach gewählter Hauptkonfiguration davon abweichen). Jede Bestätigung und Auswahl einer Seite erfolgt wie gezeigt über den Drehknopf "Functions Control".

ES-1203 Cod. 420120253 REV. 1.0

NEW SYSTEM SETTING

Die Unterseite ermöglicht eine schnelle Konfiguration des Systems gemäß den in der Tabelle wie folgt aufgeführten Parametern:

	SYSTEM TYPE →		STEERING →	INPUTS SETTING
MONO	MONO		UP	CH1, CH2, CH3	ON/OFF
					TYPE	MIC/INST (CH1)
			FAR			MIC/LINE/L+R (CH2, CH3)
			DOWN		GAIN (0, +10, +20) dB
				BLUETOOTH	ON/OFF
STEREO	STEREO		-	CH1, CH2, CH3	ON/OFF
					TYPE	MIC/INST (CH1)
						MIC/LINE/L+R (CH2, CH3)
					GAIN (0, +10, +20) dB
				BLUETOOTH	ON/OFF
DOUBLE (MASTER)	DOUBLE	ML	UP	CH1, CH2, CH3	ON/OFF
					TYPE	MIC/INST (CH1)
			FAR			MIC/LINE/L+R (CH2, CH3)
		MR			GAIN (0, +10, +20) dB
			DOWN	BLUETOOTH	ON/OFF
DOUBLE (SLAVE)		SL	UP	-
			FAR
		SR	DOWN

ES-1203 Cod. 420120253 REV. 1.0

SYSTEM EQUALIZATION

Durchführen der gewünschten Filtereinstellungen für den Ausgangsklang des Systems:

FILTERART BEREICH
LF: SHELVING / MF: HALBPARAMETER / HF: SHELVING	LF/HF: -6 ÷ 4 dBMF: -6 ÷ 4 dB150 ÷ 4000 Hz (Mittelbereich)

SAVE/RECALL MENU

1. SAVE zum Speichern der vorgenommenen Einstellungen anzeigen lassen
2. Einen Namen für die Konfiguration auswählen
3. RECALL anzeigen lassen, um eine zuvor benannte und gespeicherte Konfiguration erneut aufzurufen.

ES-1203 Cod. 420120253 REV. 1.0

OPTIONS

PASSWORD

1. Verwendung eines Passwortes einführen/beenden, um die Systemeinstellungen zu schützen. Drei Schutz-Levels stehen zur Verfügung:

2. LEVEL 1 – Ermöglicht dem Benutzer Eingaben auf der allgemeinen Ebene MAIN LEVEL und zum Upload von Presets (die aber nicht gespeichert werden können)

3. LEVEL 2 – Ermöglicht dem Benutzer nur das Vornehmen von Einstellungen auf der allgemeinen Ebene MAIN LEVEL

4. LEVEL 3 – Auf dieser Ebene ist kein Eingriff in die Systemeinstellungen möglich

5. Eingabe eines Passwortes.

Es dürfen nur sechsstellige, aus Zahlen bestehende Passwörter verwendet werden.

Bei Verlust verwenden Sie bitte den Code SUPERUSER: Q2R5D9.

ES-1203 Cod. 420120253 REV. 1.0

CONTRAST

Einstellen des Kontrasts auf dem OLED-Bildschirm (von 0 % bis 100 %, in 5 %-Schritten).

STAND-BY

1. Automatisches Ausschalten des OLED-Bildschirm (de-)aktivieren (das System bleibt eingeschaltet)
2. Auswahl des Zeitintervalls, nachdem der Bildschirm sich ausschaltet (dieses liegt, in 10-Sekunden-Intervalle aufgeteilt, zwischen 10 Sekunden und 10 Minuten)

AUX TYPE

Wie bei einem Mixer können die AUX-Funktionen in gewissem Maß von den Fader-Einstellungen abhängen:

• PRE – die AUX-Einstellung wird vor den Einstellungen des Mixers des Systems vorgenommen, falls die Abgabe eines Signals an einen separaten Monitor über den Ausgang des Systems ES1203 besonders angezeigt ist. Hier ist das Ausgangssignal von den Einstellungen des internen Mixers unabhängig.
• POST – die AUX-Einstellung wird nach sämtlichen System-Einstellungen vorgenommen; danach wird am Ausgang des ES1203-Systems ein Signal abgegeben, das sämtliche Einstellungen des internen Mixers widerspiegelt.

WARNINGS

Seite zur Anzeige eventuell vorhandener Systemwarnungen.

RESTORE

Zurücksetzen auf die Werkseinstellungen des Systems.

INFO

Anzeige der Überprüfung der System-Firmware.

EXIT

Ermöglicht das Verlassen der OPTIONS-Seite.

ES-1203 Cod. 420120253 REV. 1.0

6. ZUBEHÖR

Zur Ergänzung der Serie ist optional folgendes Zubehör vorgesehen:

• Rollenuntersatz DO-ES212 – er erleichtert das Bewegen des demontierten Systems
• Zierblende DP-ES1203 – sie sorgt für eine einheitlichere Optik, wenn die MONO-/DOPPEL-STEREO-KONFIGURATION gewählt wurde
• Wandverankerungen WB-44 – sie ermöglichen die Montage einzelner Aufsätze oder eines Doppelaufsatzes (zur Festinstallation jedes Typs von Systemkonfiguration)

Neues kompatibles Zubehör finden Sie auf: www.dbtechnologies.com.

Weitere Details zur Verwendung des Zubehörs finden sich in den mitgelieferten Anweisungen.

ES-1203 Cod. 420120253 REV. 1.0

7. TROUBLESHOOTING

System lässt sich nicht anschalten:

1. Überprüfen, ob das Gerät korrekt mit der Stromversorgung verbunden ist.
2. Überprüfen, ob das Stromversorgungskabel mit VDE-Stecker korrekt eingesteckt und der Anschalter auf ON-Position ist.

Das Gerät lässt sich zwar anschalten, doch es kommt kein Klang:

1. Überprüfen, ob die Eingangsverbindung des Audio-Signals korrekt vorgenommen wurde.
2. Überprüfen, ob die verwendeten Kabel beschädigt sind.
3. Verbindungen zwischen Aufsätzen und Subwoofer überprüfen.
4. Überprüfen, ob der Mixer oder die Audioquelle eingeschaltet ist und eindeutig das Vorhandensein eines Ausgangssignals anzeigt.
5. Überprüfen, ob die Einstellungen der Eingangspegel, der Eingangs- und Ausgangsart korrekt gewählt wurden.

Der aus dem Gerät kommende Klang ist zu leise oder verzerrt:

1. Überprüfen, ob die eingesetzten Kabel Beschädigungen aufweisen; ist dies der Fall, sind diese zu ersetzen (ein beschädigtes Kabel kann zu Signalverlust oder -Veränderung führen).
2. Überprüfen, ob die Einstellungen der Eingangspegel, der Eingangs- und Ausgangsart korrekt gewählt wurden.

Der OLED-Bildschirm scheint ausgeschaltet:

1. Überprüfen, ob im Menü OPTION die STANDBY-Option gewählt wurde

ES-1203 Cod. 420120253 REV. 1.0

8. FIRMWARE-UPDATE

UM eine vollständige Funktion des Systems zu gewährleisten, ist es sehr wichtig, dass die Firmware des Produktes auf dem neuesten Stand gehalten wird. In regelmäßigen Zeitabständen sollte man die Seite http://www.dbtechnologies.com besuchen und unter "DOWNLOADS" nach Updates sehen.

1. Download und Installation von USB BURNER MANAGER im Bereich "SOFTWARE & CONTROLLER" auf dem eigenen Computer.
2. Download der .zip-Datei mit der neuesten Firmware für das betreffende Produkt im Bereich "DOWNLOADS".
3. Anschluss des Produktes an den PC über ein (nicht im Lieferumfang inbegriffenes) USB-Kabel mit dem richtigen Anschluss (Details hierzu finden sich im Kapitel EIGENSCHAFTEN DES BEREICHES VERSTÄRKUNG UND KONTROLLE)
4. Oben rechts auf dem Bildschirm USB BURNER MANAGER "Datei öffnen" auswählen.
5. Auswahl der zuvor heruntergeladenen Firmware-Datei.
6. Dann den auf dem Bildschirm gezeigten Anweisungen folgen.
7. Auf "UPDATE" klicken.

9. TECHNISCHE DATEN

ALLGEMEINES

Typologie: Dreifach verstärktes System (Mono/Stereo)

AKUSTISCHE DATEN

Frequenzgang [-10dB]:	35 -20000 Hz
Frequenzgang [-6dB]:	41 - 18000 Hz
Max. SPL (1 m):	132 dB
MF-HF Midwoofer:	4 x 4" (pro Aufsatz)
MF-HF Voicecoil:	25 mm
LF-Woofer:	2 x 12" (Subwoofer)
LF Voicecoil:	64 mm
Übergangsfrequenz:	160 Hz (24 dB/oct)
Richtwirkung:	Vertical asymmetrisch
Abdeckung (HxV):	97° x 60° (einzelner Aufsatz)

VERSTÄRKER

Typologie:	DIGIPRO G4
Verstärkungsklasse	Class D
Stromversorgung	1 x VDE
RMS-Verstärkerleistung:	1200 W

ES-1203 Cod. 420120253 REV. 1.0

EINSATZTEMPERATUR

(Umgebungs-)Temperaturbereich:

-10 +50 °C

PROZESSOR

Interne Kontrollvorrichtung:	DSP 28/56 bit
Stromwandler (von Wechsel- zu Gleichstrom und umgekehrt)	24 bit/48 kHz
Begrenzungsvorrichtungen:	Peak, RMS, Temperatur

USER INTERFACE

Kontrollvorrichtungen:

OLED-Display, Push/Rotary Encoder

EIN- UND AUSGÄNGE

Eingänge:	1 x Combo (XLR/Jack) MIC/INSTRUMENT, 2 x Combo (XLR/Jack) MIC/LINE
Eingabe von Inhalten:	1x Bluetooth®
Ausgang:	1 x XLR Output

DATEN ZUR STROMVERORGUNG (VERBRAUCH / INSTALLATION)

Verbrauch von 1/8 der Leistung bei durchschnittlichen Einsatzbedingungen (*):	1;1 A (220-240V~) - 2;2 A (100-120V~)
Verbrauch von 1/3 der Leistung bei Maximal-Einsatzbedingungen (**):	2,1 A (220-240V~) - 4,5 A (100-120V~)
Verbrauch bei eingeschaltetem Lautsprecher, aber Fehlen eines Signals (idle):	26 W
Inrush-Strom:	9,15 A (230 V~)

* HINWEIS FÜR DIE INSTALLIERENDE PERSON: Die genannten Werte beziehen sich auf 1/8 der Leistung unter durchschnittlichen Einsatzbedingungen (Musikprogramm mit seltenem bzw. ohne Clipping). Für jeden Konfigurationstyp wird empfohlen, die minimalen Abmessungswerte zu beachten.
** HINWEIS FÜR DIE INSTALLIERENDE PERSON: Die genannten Werte beziehen sich auf 1/3 der Leistung unter schweren Einsatzbedingungen (Musikprogramm mit häufigem Clipping und Limiter-Verwendung). Bei Installationen und professionellen Tourneen ist eine Wahl der Abmessungen nach diesen Werten empfehlenswert.
ES-1203 Cod. 420120253 REV. 1.0

ABMESSUNGEN

Material:	Mehrschichtenholz
Schutzgitter:	Metall, 1,5 mm stark, CNC-bearbeitet
Griffe:	3 (2 seitlich, 1 oben)
Montage auf einer Stange:	Ja, M20
Breite:	360 mm (Subwoofer) / 110 mm (Aufsatz)
Höhe:	680 mm (Subwoofer) / 460 mm (Aufsatz)
Tiefe:	545 mm (Subwoofer) / 160 mm (Aufsatz)
Gewicht:	29,3 kg (Subwoofer) / 3,3 kg (Aufsatz)

Die Eigenschaften, spezifischen Daten und Optik des Produktes können ohne vorherige Ankündigung Änderungen unterworfen sein. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen an Design und der Verarbeitung vorzunehmen, ohne dabei dazu verpflichtet zu sein, auch zuvor realisierte Produkte zu verändern und zu verbessern.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8
