Tipo di prodotto	Sistema di sonorizzazione portatile tri-amplificato (subwoofer + 2 coperchi)
Marca	DB Technologies
Modello	ES1203
Dimensioni del subwoofer	360 mm (L) x 680 mm (H) x 545 mm (P)
Dimensioni di un coperchio	110 mm (L) x 460 mm (H) x 160 mm (P)
Peso del subwoofer	29,3 kg
Peso di un coperchio	3,3 kg
Alimentazione	Rete 100-120V~ o 220-240V~ (fusibile intercambiabile)
Potenza di amplificazione	1200 W RMS (classe D, DIGIPRO G4)
Risposta in frequenza	35 Hz - 20 kHz (-10 dB), 41 Hz - 18 kHz (-6 dB)
Livello sonoro massimo (SPL)	132 dB a 1 m
Direttività (singolo coperchio)	Orizzontale 97°, verticale 60° (asimmetrico)
Digital Steering	Orientamento sonoro verso l'alto, dritto o in basso (tramite menu)
Ingressi audio	1 x combo (XLR/Jack) MIC/STRUMENTO, 2 x combo (XLR/Jack) MIC/LINEA
Ingresso wireless	Bluetooth® (stereo)
Uscita audio	1 x XLR (AUX/MIX)
Interfaccia utente	Schermo OLED + pulsante rotativo (pressione/rotazione)
Materiale del cabinet	Legno multistrato
Griglia di protezione	Metallo, spessore 1,5 mm, lavorazione CNC
Accessori inclusi	Tubo telescopico M20, cavi di collegamento (2,5 m e 2 x 7 m), custodie da trasporto, fusibile 100-120 V
Accessori opzionali	Carrello DO-ES212, staffe a muro WB-44, colonna estetica DP-ES1203
Sicurezza	Non rimuovere la griglia frontale; utilizzare esclusivamente i cavi forniti; non ostruire le alette di raffreddamento
Manutenzione e pulizia	Pulire con un panno asciutto e morbido; non utilizzare prodotti abrasivi o solventi
Riparabilità	Aggiornamento del firmware tramite porta USB (mini-B); intervento tecnico da parte di un centro assistenza autorizzato per riparazione
Garanzia	Conservare la prova d'acquisto; registrare il prodotto sul sito DB Technologies

Domande frequenti - es1203 DB Technologies

Come configurare il sistema ES1203 in modalità stereo?

Per una configurazione stereo, utilizzare due treppiedi (accessorio SK36 TT KIT). Montare ciascun coperchio su un tubo, quindi collegare ciascun coperchio al subwoofer con i cavi da 7 m forniti (sinistra sul connettore [9], destra sul connettore [10]). Collegare le sorgenti stereo agli ingressi CH2 (canale sinistro) e CH3 (canale destro).

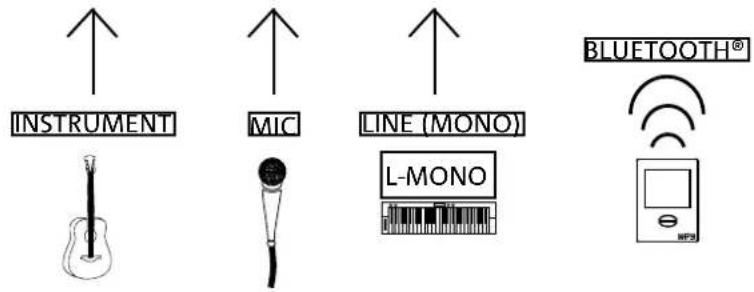

Come collegare uno strumento come una chitarra o un microfono?

Collegare un cavo XLR o Jack all'ingresso combo [1] (MIC/STRUMENTO). Per uno strumento ad alta impedenza (chitarra), selezionare il tipo di ingresso 'INST' nelle impostazioni. Per un microfono, scegliere 'MIC'. Regolare il livello di ingresso (GAIN) a 0, +10 o +20 dB secondo le necessità.

Come utilizzare la funzione Bluetooth®?

Attivare il ricevitore Bluetooth nel menu dell'ingresso Bluetooth. Sul proprio dispositivo (smartphone, tablet), cercare il sistema 'ES1203' (nome modificabile) e connettersi. La password predefinita è '0000' (modificabile nelle opzioni Bluetooth).

Cos'è il Digital Steering e come si regola?

Il Digital Steering consente di orientare il fascio sonoro verso l'alto (UP), dritto (FAR) o verso il basso (DOWN). Questa opzione è accessibile dalla schermata principale dopo aver selezionato la configurazione MONO o DOPPIA COLONNA. Ruotare il pulsante rotativo per scegliere l'inclinazione adatta alla propria installazione.

Come configurare il sistema in DOPPIA COLONNA (due sistemi ES1203)?

Collegare l'uscita AUX/MIX [6] del primo sistema all'ingresso CH2 (Left) del secondo sistema. Sul primo sistema (Master), selezionare la configurazione 'DOPPIA COLONNA STEREO' e scegliere 'MASTER LEFT' o 'MASTER RIGHT'. Il secondo sistema sarà impostato come 'SLAVE' corrispondente. Tutti i parametri si regolano sul Master.

Perché il suono è debole o distorto?

Verificare innanzitutto che i cavi non siano danneggiati. Assicurarsi che le regolazioni di guadagno degli ingressi siano appropriate (non saturare). Controllare che il tipo di ingresso (MIC, LINE, INST) corrisponda alla propria sorgente. Verificare anche i collegamenti tra i coperchi e il subwoofer.

Come sostituire il fusibile per il funzionamento a 100-120 V?

Scollegare tutte le connessioni, attendere 5 minuti. Aprire l'alloggiamento del fusibile [13] e sostituire il fusibile con quello fornito per 100-120 V (generalmente un fusibile di valore diverso). Richiudere e ricollegare l'alimentazione. Attenzione: utilizzare solo fusibili dello stesso tipo e valore.

Quali accessori sono disponibili per il trasporto e l'installazione?

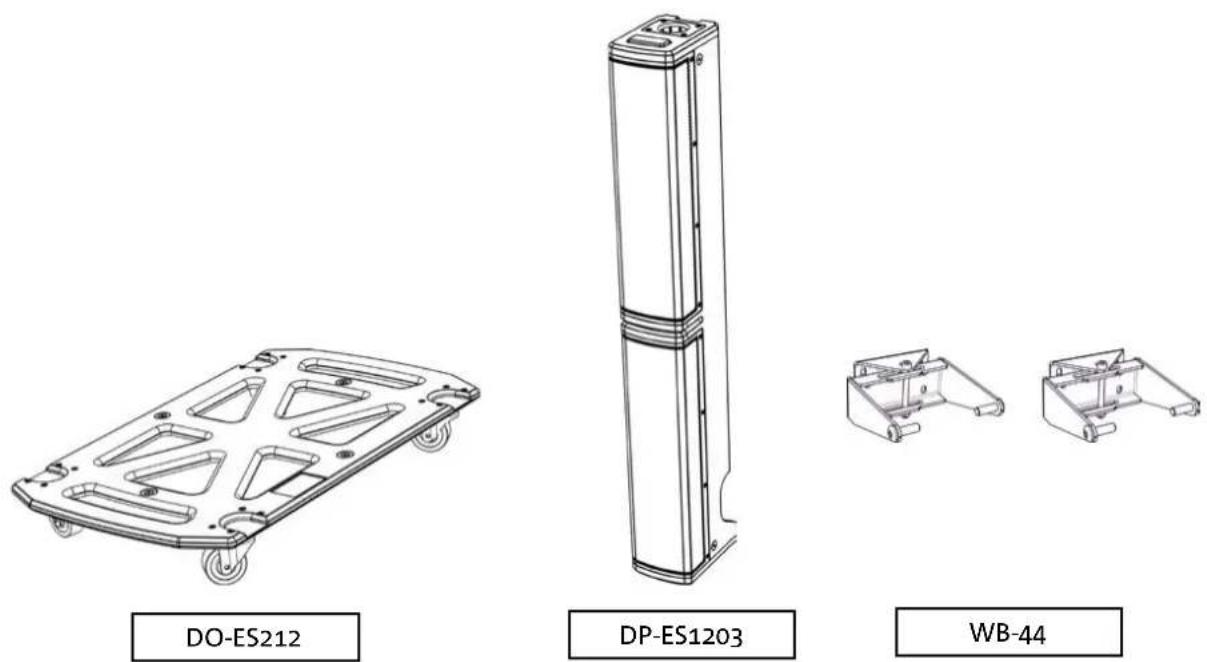

Gli accessori opzionali includono il carrello DO-ES212 per facilitare il trasporto, le staffe di fissaggio a muro WB-44 per un montaggio a parete fisso dei coperchi, e la colonna estetica DP-ES1203 per un aspetto uniforme in configurazione MONO o DOPPIA COLONNA.

Come ripristinare il sistema alle impostazioni di fabbrica?

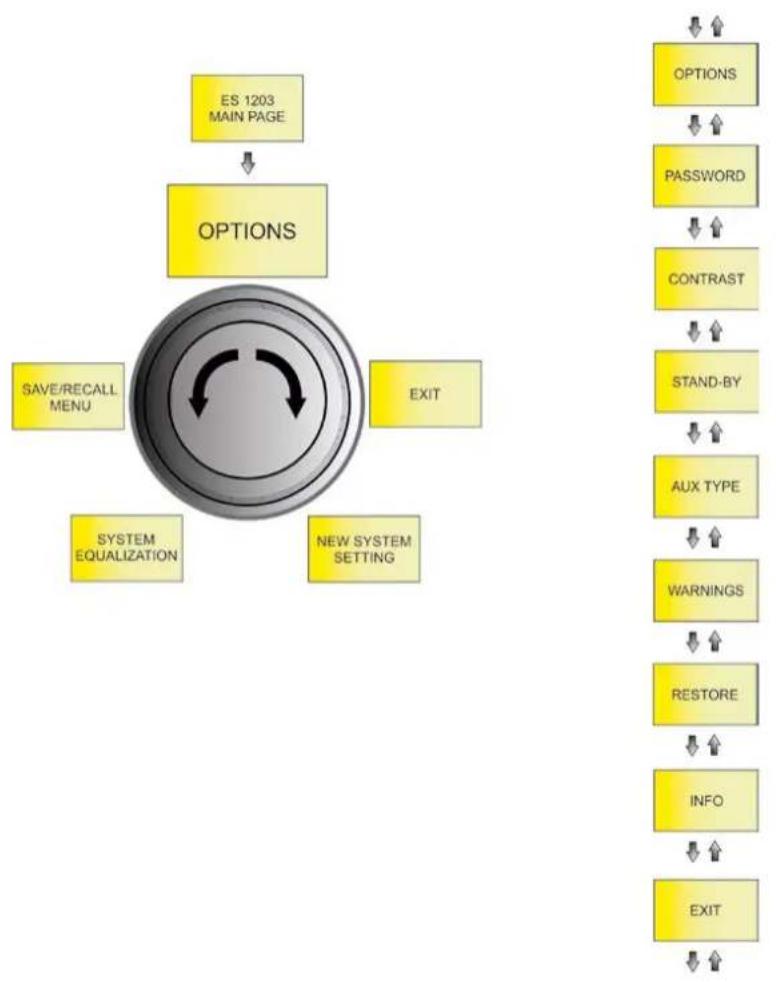

Accedere al menu OPTIONS dalla schermata principale, quindi selezionare 'RESTORE'. Confermare l'operazione. Tutti i parametri personalizzati (incluse le password) verranno cancellati e il sistema tornerà alle impostazioni di fabbrica.

Come aggiornare il firmware dell'ES1203?

Scaricare il software USB BURNER MANAGER e il file .zip del firmware dal sito DB Technologies. Collegare il sistema al PC tramite un cavo USB (mini-B) sulla porta [8]. Avviare USB BURNER MANAGER, aprire il file firmware, quindi fare clic su 'AGGIORNA'. Seguire le istruzioni sullo schermo.

MANUALE UTENTE es1203 DB Technologies

MANUALE D'USO - Sezione 1

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

1. INFORMAZIONI GENERALI 6

BENVENUTI! 6

PANORAMICA INTRODUTTIVA 6

CONTENUTO DELLA CONFEZIONE 6

RIFERIMENTI PER L'UTENTE.... 6

CARATTERISTICHE MECCANICHE ED ACUSTICHE 7

DIMENSIONI....7

COPERTURA ACUSTICA 7

MONTAGGIO (E SMONTAGGIO) DI 2 TOP (CONFIGURAZIONE MONO)...... 8

MONTAGGIO DEL PALO TELESCOPICO FORNITO SUL SUBWOOFER 9

UTILIZZO DELLE COVER DI PROTEZIONE 9

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO 10

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO 10

AMPLIFICATORE.... 10

SEZIONE DI ALIMENTAZIONE E COLLEGAMENTO DEI TOP 10

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO 11

SEZIONE DI ALIMENTAZIONE E COLLEGAMENTO DEI TOP 12

2. TIPI DI CONFIGURAZIONE 13

A-MONO 13

B - STEREO.... 13

C - DOPPIA COLONNA STEREO 13

INSTALLAZIONE FISSA A MURO 13

COLLEGAMENTO DELL' ALIMENTAZIONE 17

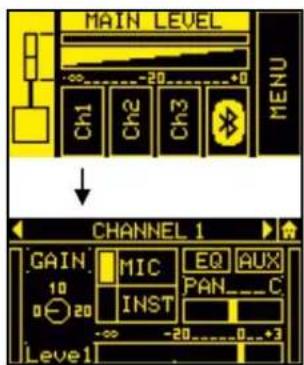

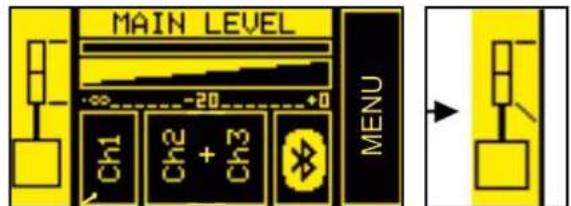

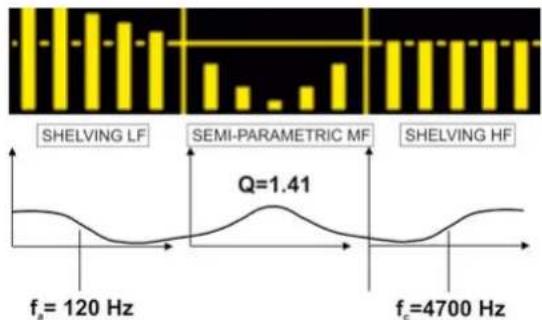

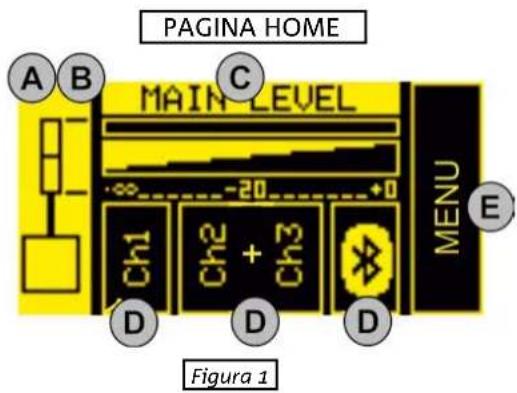

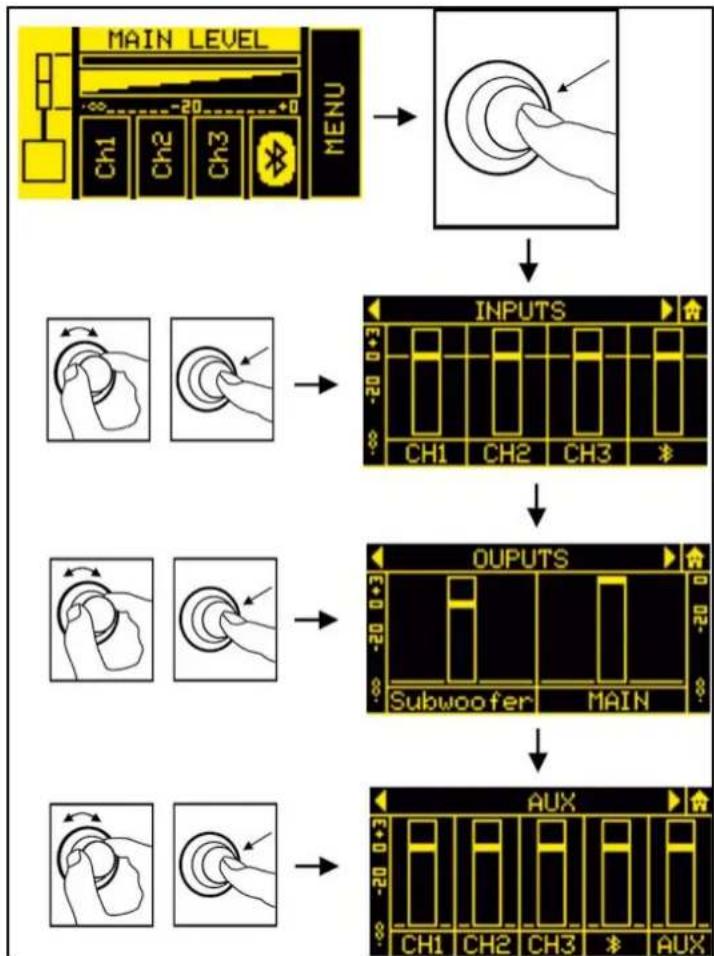

4. PAGINA HOME, CONTROLLI RAPIDI, MIXER 18

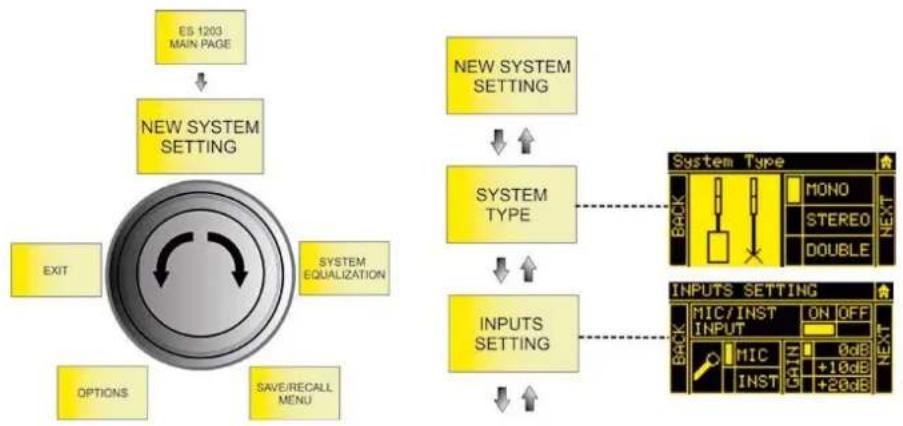

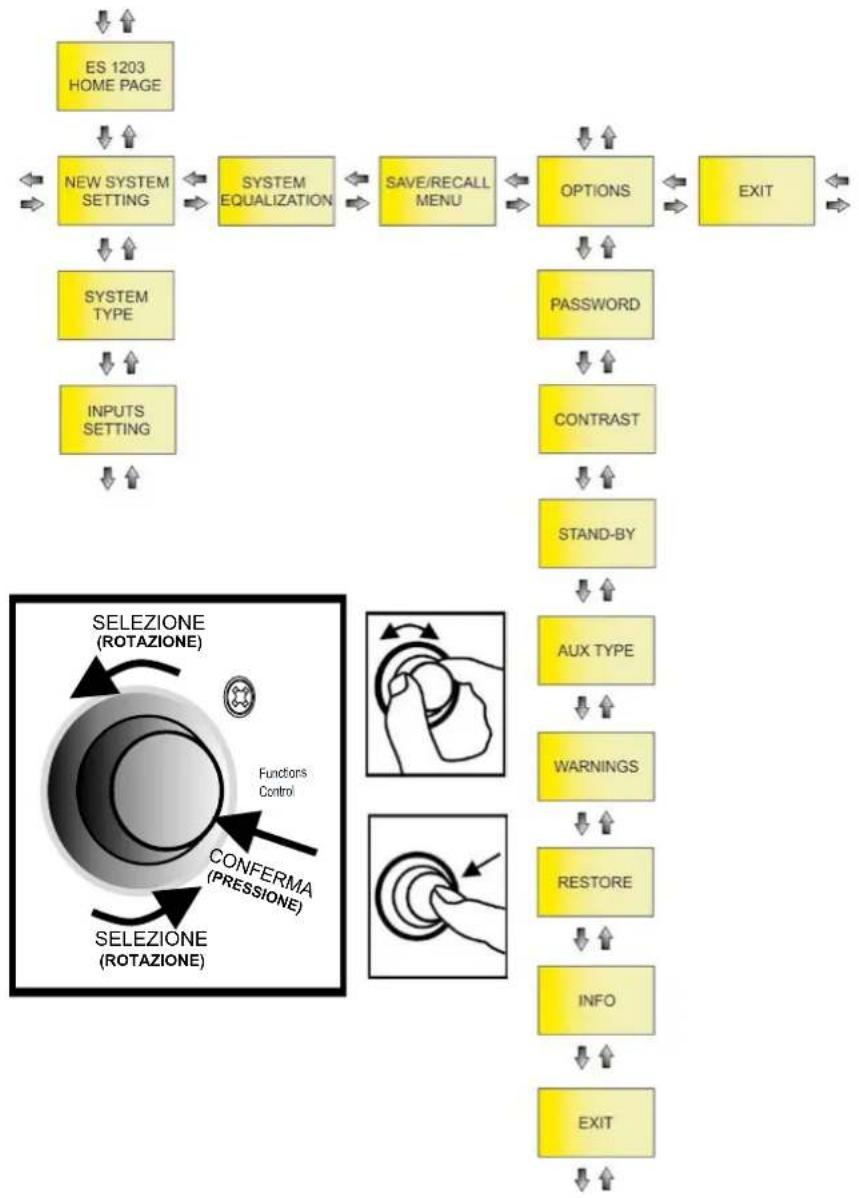

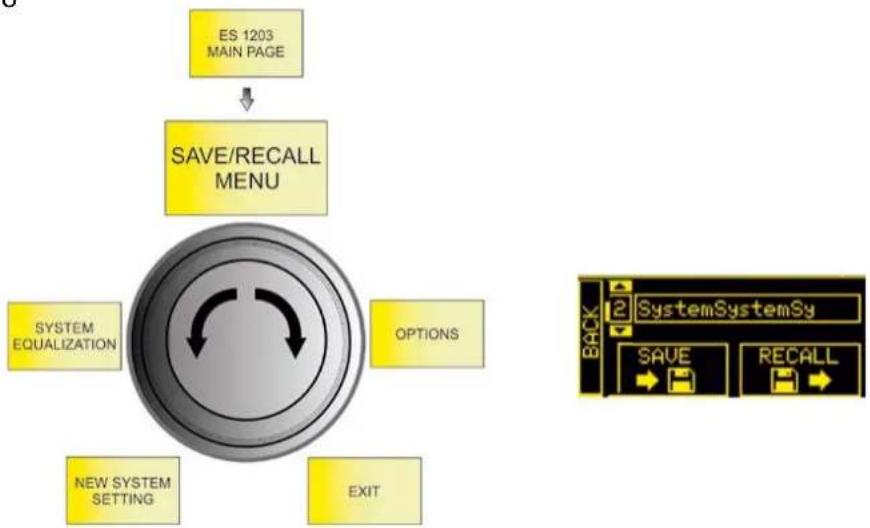

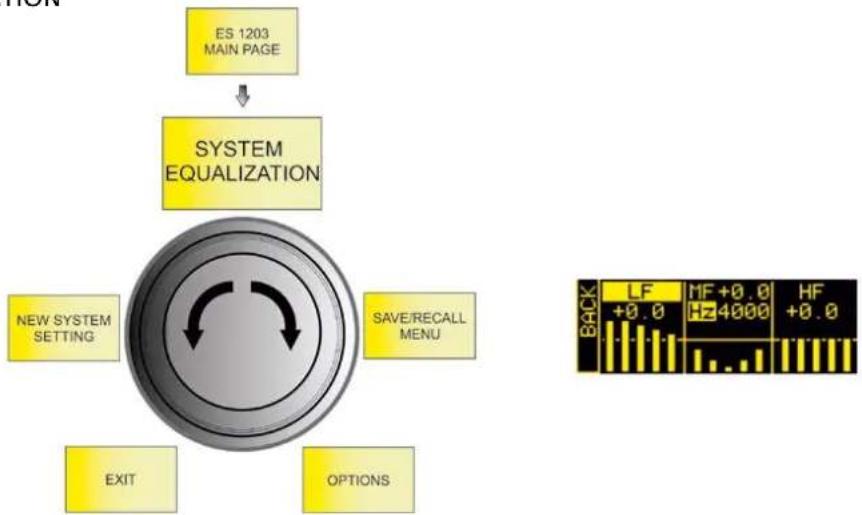

1. MENU ESTESO DELLE IMPOSTAZIONI 22

2. ACCESSORI 27

3. RISOLUZIONE DEI PROBLEMI 28

4. AGGIORNAMENTO DEL FIRMWARE 29

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) 31

DIMENSIONI 32

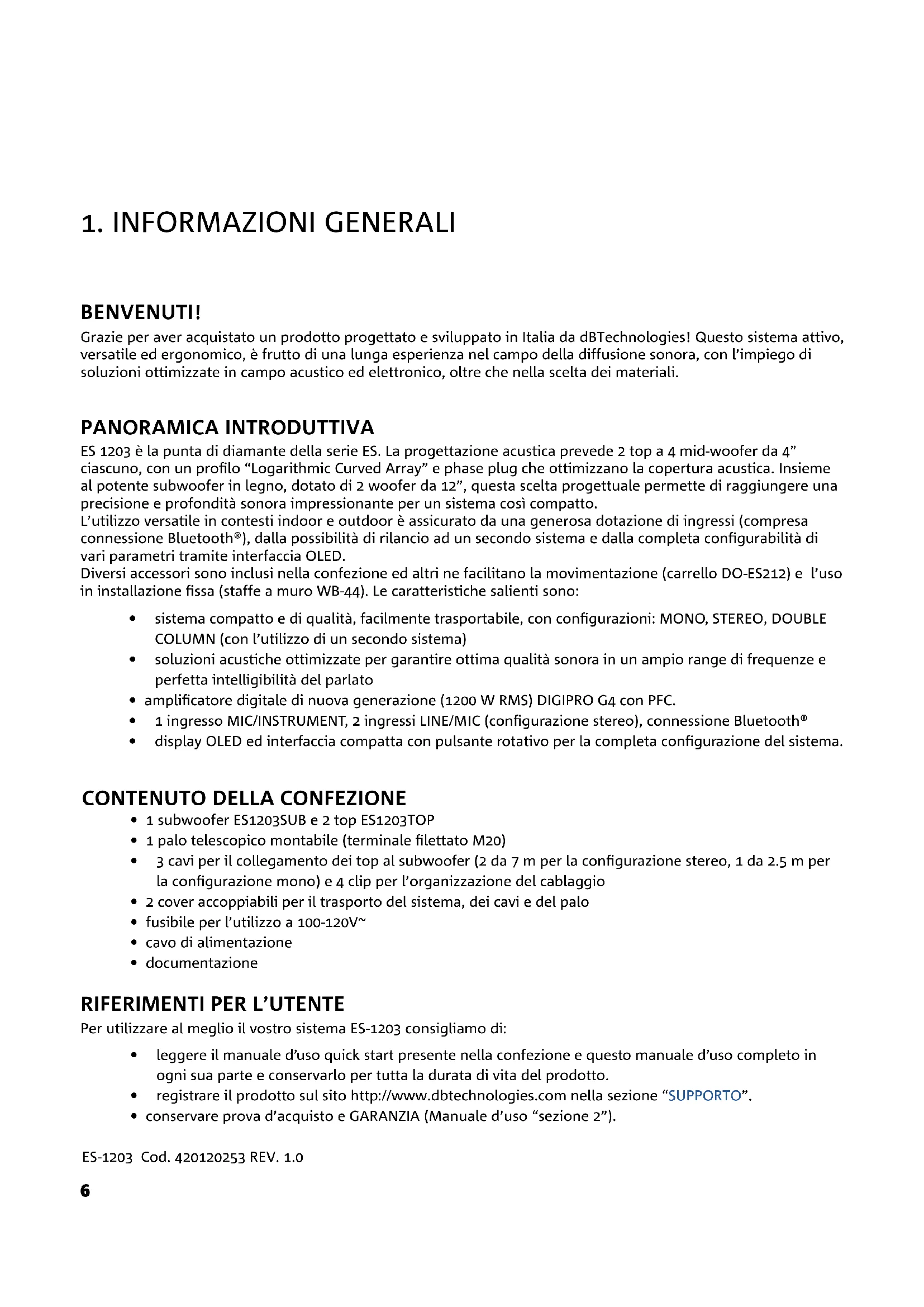

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo sistema attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l'impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali.

PANORAMICA INTRODUTTIVA

ES 1203 è la punta di diamante della serie ES. La progettazione acustica prevede 2 top a 4 mid-woofer da 4" ciascuno, con un profilo "Logarithmic Curved Array" e phase plug che ottimizzano la copertura acustica. Insieme al potente subwoofer in legno, dotato di 2 woofer da 12", questa scelta progettuale permette di raggiungere una precisione e profondità sonora impressionante per un sistema così compatto.

L'utilizzo versatile in contesti indoor e outdoor è assicurato da una generosa dotazione di ingressi (compresa connessione Bluetooth®), dalla possibilità di rilancio ad un secondo sistema e dalla completa configurabilità di vari parametri tramite interfaccia OLED.

Diversi accessori sono inclusi nella confezione ed altri ne facilitano la movimentazione (carrello DO-ES212) e l'uso in installazione fissa (staffe a muro WB-44). Le caratteristiche salienti sono:

• sistema compatto e di qualità, facilmente trasportabile, con configurazioni: MONO, STEREO, DOUBLE COLUMN (con l'utilizzo di un secondo sistema)
• soluzioni acustiche ottimizzate per garantire ottima qualità sonora in un ampio range di frequenze e perfetta intelligibilità del parlato
• amplificatore digitale di nuova generazione (1200 W RMS) DIGIPRO G4 con PFC.
• 1 ingresso MIC/INSTRUMENT, 2 ingressi LINE/MIC (configurazione stereo), connessione Bluetooth®
  • display OLED ed interfaccia compatta con pulsante rotativo per la completa configurazione del sistema.

CONTENUTO DELLA CONFEZIONE

• 1 subwoofer ES1203SUB e 2 top ES1203TOP
• 1 palo telescopico montabile (terminale filettato M20)
- 3 cavi per il collegamento dei top al subwoofer (2 da 7 m per la configurazione stereo, 1 da 2.5 m per la configurazione mono) e 4 clip per l'organizzazione del cablaggio
- 2 cover accoppiabili per il trasporto del sistema, dei cavi e del palo
- fusibile per l'utilizzo a 100-120V\~
• cavo di alimentazione
- documentazione

RIFERIMENTI PER L'UTENTE

Per utilizzare al meglio il vostro sistema ES-1203 consigliamo di:

• leggere il manuale d'uso quick start presente nella confezione e questo manuale d'uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione "SUPPORTO".
• conservare prova d'acquisto e GARANZIA (Manuale d'uso "sezione 2").

ES-1203 Cod. 420120253 REV. 1.0

CARATTERISTICHE MECCANICHE ED ACUSTICHE

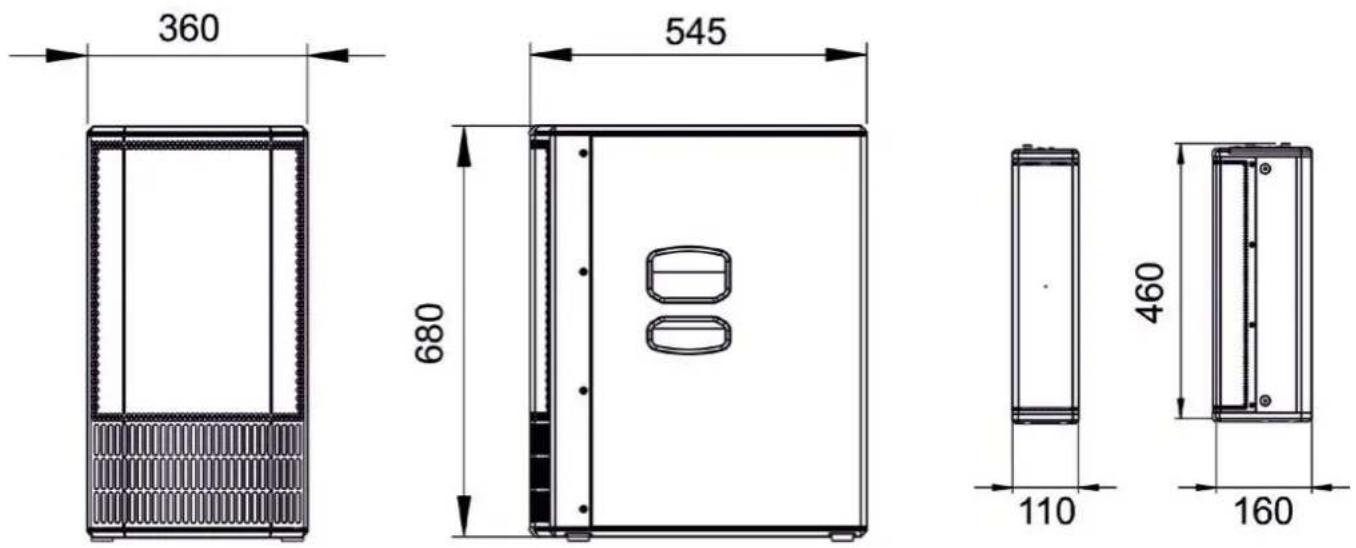

DIMENSIONI

Il sistema ES1203 misura:

SUBWOOFER: 360 mm x 680 mm x 545 mm

TOP: 110 mm x 460 mm x 160 mm

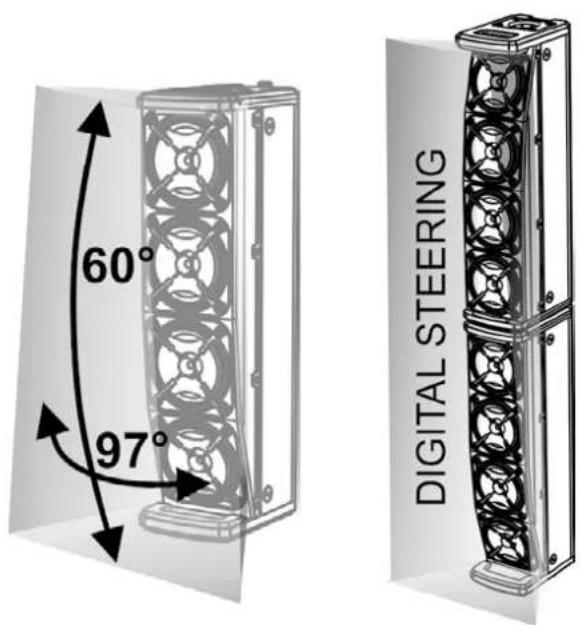

COPERTURA ACUSTICA

La copertura acustica di un singolo top di ES1203 è 60° (verticale) e 97° (orizzontale). Il coverage è asimmetrico.

Quando i 2 top sono montati uno sull'altro (vedi la sezione relativa) è possibile indirizzare verso il basso o l'alto la copertura tramite digital steering (selezionabile tramite l'interfaccia utente).

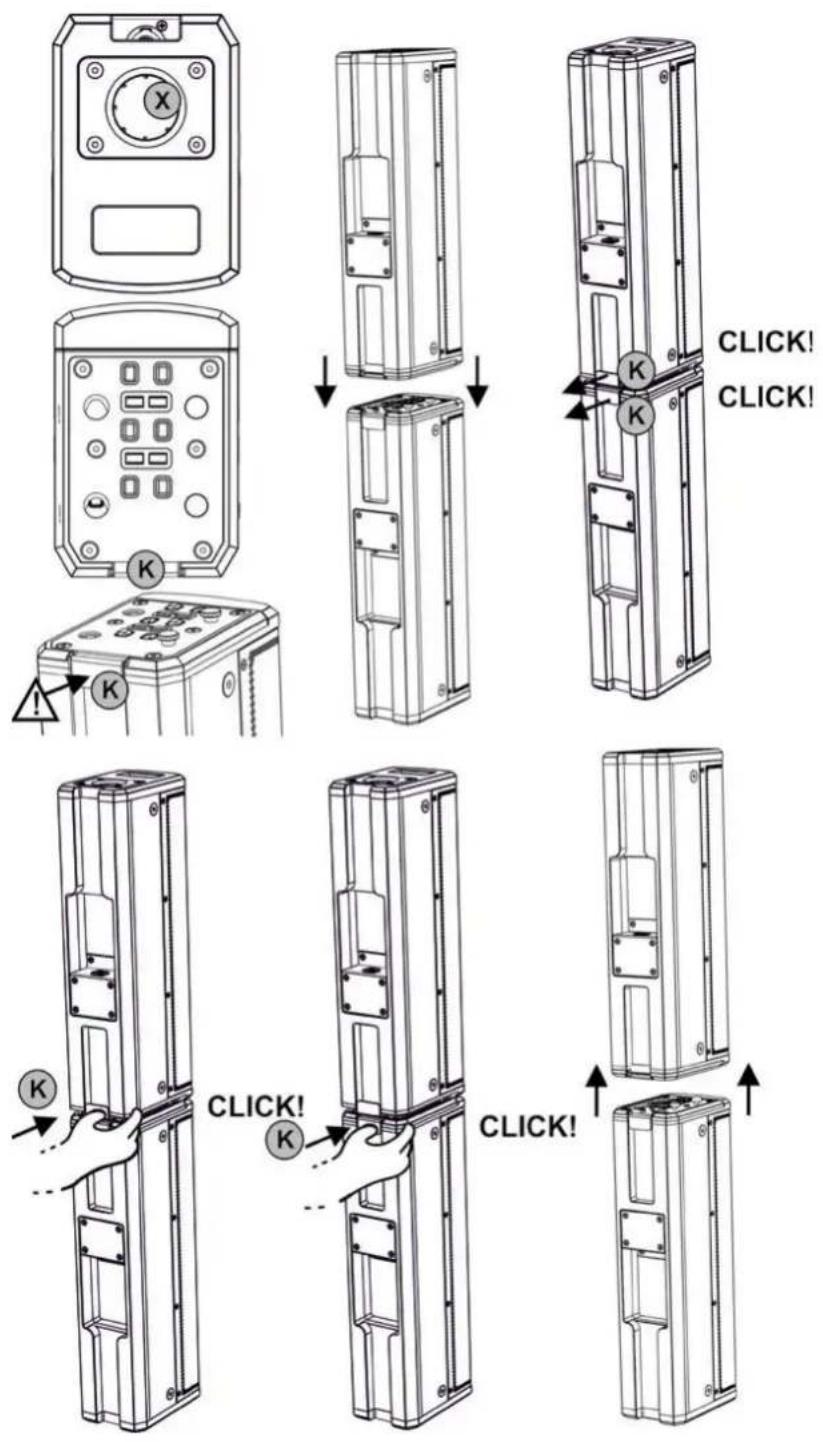

MONTAGGIO (E SMONTAGGIO) DI 2 TOP (CONFIGURAZIONE MONO)

In configurazione mono, è necessario assemblare 2 top (ES1203TOP) l'uno sull'altro.

Ogni top è caratterizzato da due lati. Un lato presenta un foro [X] di diametro 36 mm per l'inserimento del top su palo. Il lato opposto ha un sistema di bloccaggio con una leva posteriore di sicurezza [K].

ATTENZIONE!

- PRIMA DEL MONTAGGIO ASSICURARSI CHE LE LEVE DI SICUREZZA [K] SIANO SPINTE VERSO L'INTERNO E NON RILASCIATE (VERSO L'ESTERNO).

• Rovesciare uno dei 2 top come mostrato in figura
• Porre i 2 top l'uno sull'altro allineando i 2 sistemi di bloccaggio
• Esercitare pressione in modo che i 2 sistemi di bloccaggio si incastrino. Quando il montaggio è avvenuto correttamente, le 2 leve di sicurezza posteriori [K] si muovono verso l'esterno (posizione rilasciata), con un "click" ciascuna.

Per smontare i 2 top:

• Premere le 2 leve di sicurezza posteriori
• Rimuovere i 2 top

X K K K K CLICK! CLICK! K K CLICK!

ES-1203 Cod. 420120253 REV. 1.0

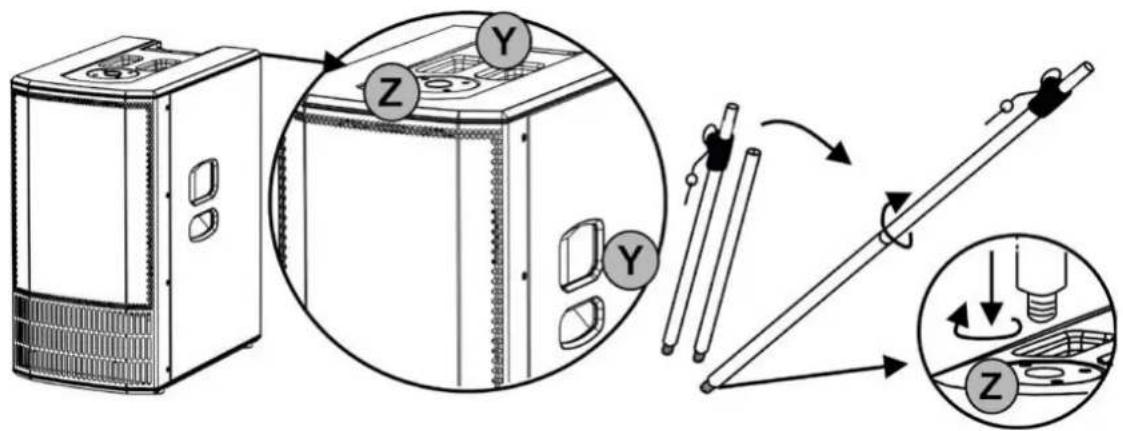

MONTAGGIO DEL PALO TELESCOPICO FORNITO SUL SUBWOOFER

Il subwoofer (ES1203 SUB) è dotato di 3 maniglie per il trasporto [Y]: 2 laterali ed una superiore.

Nel lato superiore è presente anche un foro filettato M20 [Z] per l'inserimento del palo telescopico a corredo. Per montare il palo telescopico:

- Avvitare con movimento destrorso la parte superiore (telescopica) su quella inferiore (fissa)

- Avvitare con movimento destrorso il palo così ottenuto nel foro [Z]

Il palo regolabile in altezza si inserisce nel foro [X] di un top singolo o di un doppio top in configurazione MONO. Consultare il capitolo 2 TIPI DI CONFIGURAZIONE per ulteriori informazioni e per le altezze massime ammesse nell'installazione.

UTILIZZO DELLE COVER DI PROTEZIONE


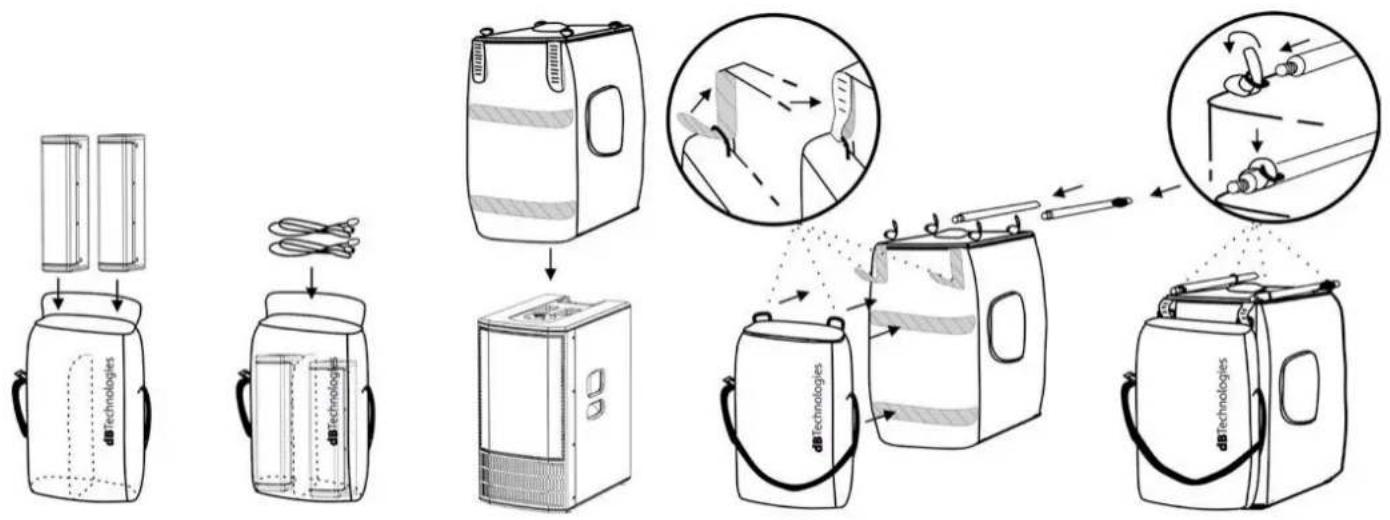

La borse di protezione fornite a corredo sono 2. Per la protezione del sistema:

- Inserire i 2 top ed i cavi nella cover più piccola. Notare che si può trasportare separatamente grazie alla tracolla

- Inserire la cover più grande dall'alto sul subwoofer

- Agganciare le due cover fra loro utilizzando le bande di velcro come mostrato. 2 bande sono sul retro delle 2 cover, 2 bande più piccole vengono inserite negli occhielli della cover dei top

- Inserire le 2 parti del palo telescopico nei 4 occhielli superiori della cover del subwoofer, regolandone le cinghie

ES-1203 Cod. 420120253 REV. 1.0

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore digitale in classe D, è il cuore della serie ES. Il sistema è silenzioso ed il controllo è affidato a un potente DSP dedicato che gestisce diversi parametri. Questi sono completamente configurabili grazie all'interfaccia di controllo. La potenza di amplificazione sonora è di 1200 W RMS.

Il pannello di ES1203 è caratterizzato da:

• Sezione di Input, Output e Controllo
• Sezione di Alimentazione e Collegamento dei top

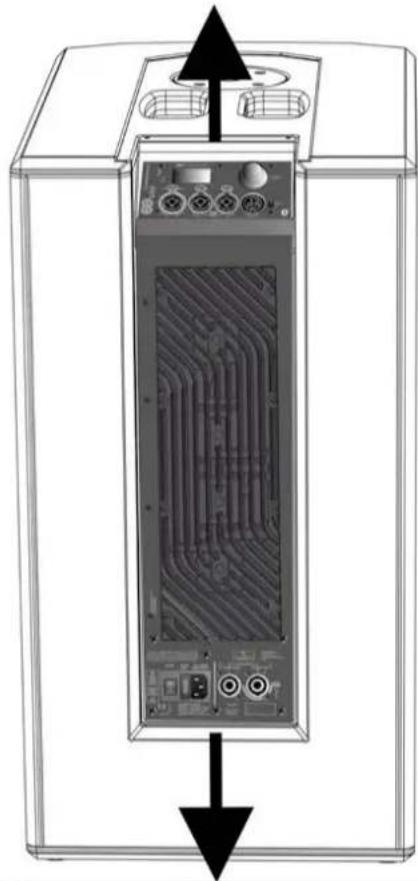

ATTENZIONE!

- Non ostruire le alette posteriori di raffreddamento dell'amplificatore. In caso di surriscaldamento eccessivo, il volume audio viene ridotto gradualmente fino alla stabilizzazione termica del modulo. Il livello viene ristabilito automaticamente al raggiungimento della corretta temperatura di funzionamento.

• Non tentare in nessun modo di aprire l'amplificatore.
• In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

• Utilizzare solo i cavi in dotazione.

- Il sistema viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:

1. Disconnettere ogni connessione, compresa l'alimentazione.
2. Attendere 5 minuti.
3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.

ATTENZIONE!

- Non rimuovere mai la griglia frontale di protezione del prodotto. Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza), disconnettere immediatamente l'alimentazione. Non connettere mai l'alimentazione di rete mentre la griglia è rimossa.

Entertainment System 1203 Front MIC / INSTRUMENT INPUT OH 4 LINE / MIC INPUT OH 2 LINE / MIC INPUT dBTechnologies Service Data LWR Right ALDC/MIX OUTPUT

SEZIONE DI INPUT,
OUTPUT E DI CONTROLLO

SEZIONE DI ALIMENTA- ZIONE E COLLEPARTMENT

ES-1203 Cod. 420120253 REV. 1.0

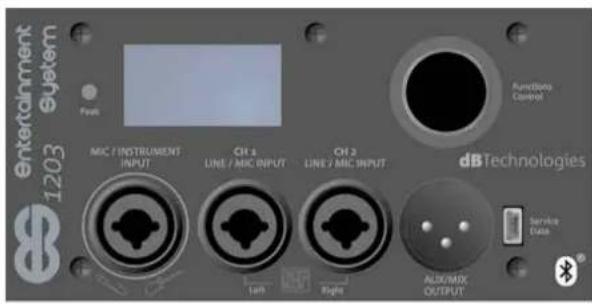

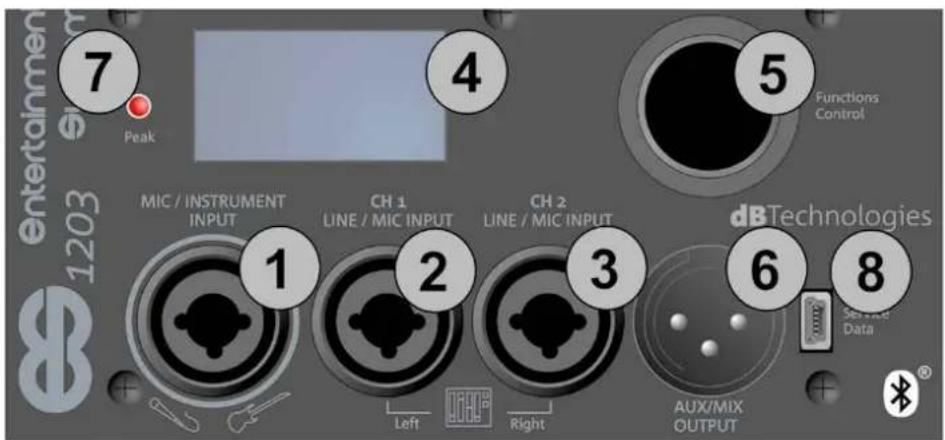

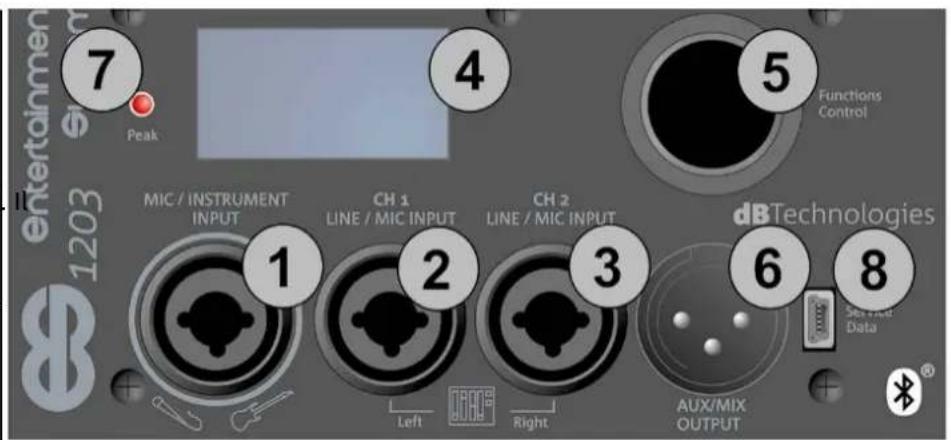

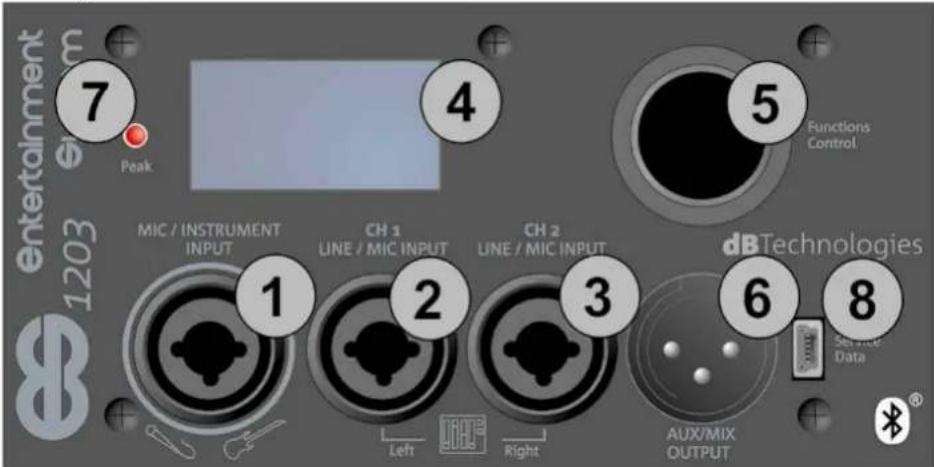

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

Entertainment 1203 gm 7 Peak 4 5 Functions Control MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT dB Technologies Service Data 1 2 3 6 8 Left Right AUX/MIX OUTPUT

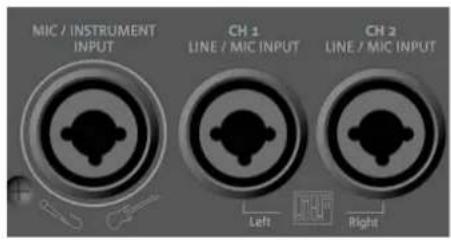

Ingresso combo per connettore XLR o TRS (bilanciato o sbilanciato).

Permette il collegamento di un microfono o di uno strumento dotato di alta impedenza di uscita (ad esempio una chitarra). Per i dettagli di impostazione del canale, vedi i capitoli 4 e 5.

Ingresso combo per connettore XLR o TRS (bilanciato o sbilanciato).

Permette il collegamento di un microfono, oppure del segnale di linea (proveniente ad esempio da un mixer o da uno strumento con impedenza di uscita di linea, come una tastiera elettronica).

Può funzionare come canale mono, oppure come canale sinistro in un collegamento d'ingresso stereo, quando usato insieme all'input [3]. Per i dettagli di impostazione del canale, vedi i capitoli 4 e 5.

Ingresso combo per connettore XLR o TRS (bilanciato o sbilanciato).

Permette il collegamento di un microfono, oppure di del segnale di linea (proveniente ad esempio da un mixer o da uno strumento con impedenza di uscita di linea, come una tastiera elettronica).

Può funzionare come canale mono, oppure come canale destro in un collegamento di ingresso stereo, quando usato insieme all'input [2]. Per i dettagli di impostazione del canale, vedi i capitoli 4 e 5.

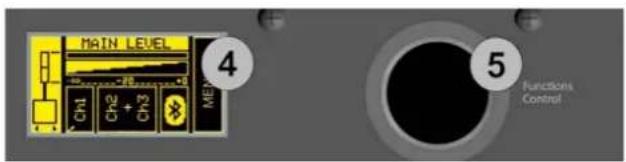

4. Schermo OLED

Schermo che permette di visualizzare tutte le impostazioni di controllo e quelle configurabili del sistema.

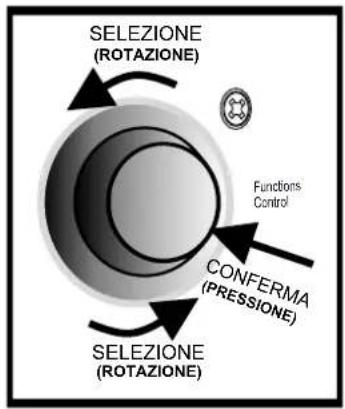

Pulsante premibile o ruotabile, per selezionare e confermare un parametro o passare da una schermata all'altra (scorciatoia) nella navigazione dei menu del sistema.

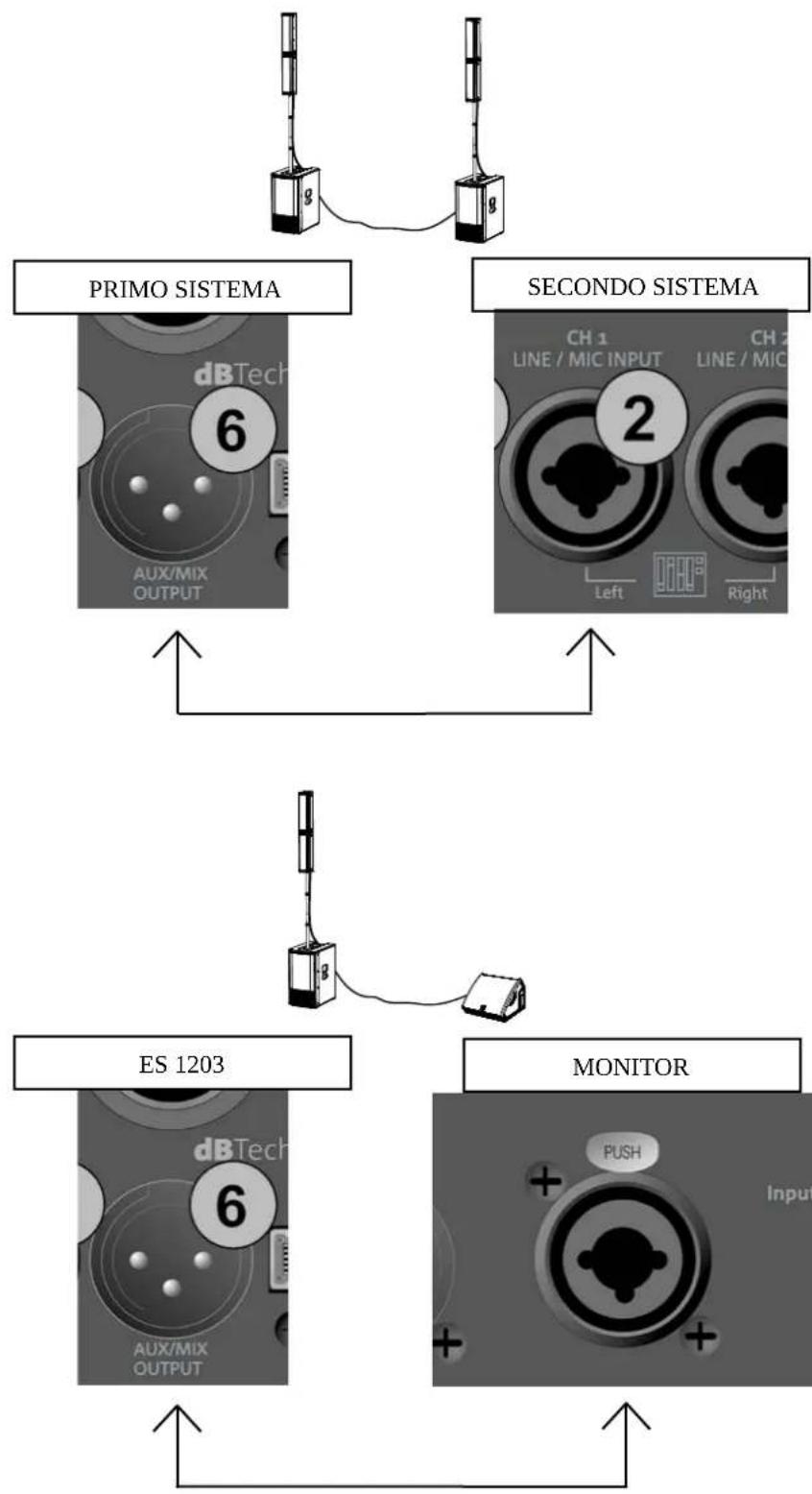

6. Aux/Mix Output

Uscita per connettore XLR.

Permette il rilancio del segnale di uscita totale (AUX) del sistema ad un secondo speaker.

In alternativa permette il rilancio del canale di uscita appropriato (MIX: sinistro o destro) ad un secondo sistema

ES1203 per ottenere la configurazione DOUBLE COLUMN. Per ulteriori dettagli vedi il capitolo 3.

7. LED "PEAK"

Quando acceso, segnala l'intervento del circuito di protezione dell'amplificatore. Evitare di utilizzare un livello in ingresso che faccia intervenire spesso tale circuito.

8. PORTA USB "Service/Data"

Porta mini USB-tipo B da utilizzare per l'esclusivo aggiornamento del firmware. Vedi la sezione relativa.

ES-1203 Cod. 420120253 REV. 1.0

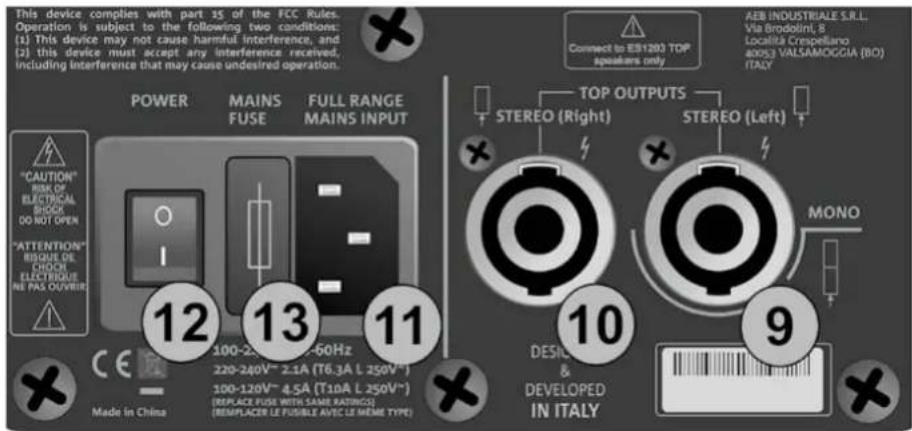

SEZIONE DI ALIMENTAZIONE E COLLEGAMENTO DEI TOP

Connettore per il collegamento di un top (sinistro) in configurazione STEREO, oppure per il collegamento del top doppio in configurazione mono.

10. Right TOP OUTPUT

Connettore per il collegamento di un top (destro) in configurazione STEREO.

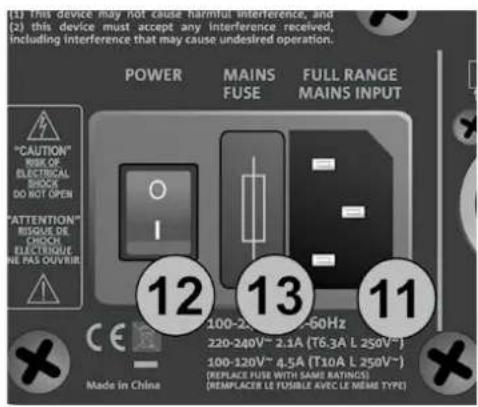

11. MAINS INPUT

Ingresso per connettore VDE. Per il collegamento alla rete elettrica di linea, tramite il cavo in dotazione.

12. PULSANTE ON-OFF

Pulsante per l'accensione (posizione "I") o lo spegnimento (posizione "O") del sistema

13. FUSIBILE DI RETE

Alloggiamento del fusibile di rete (sostituibile in caso di danneggiamento o per funzionamento nel range 100-120V\~)

ATTENZIONE!

- Collegare ai connettori TOP OUTPUTS esclusivamente diffusori passivi modello ES1203TOP!

ES-1203 Cod. 420120253 REV. 1.0

2. TIPI DI CONFIGURAZIONE

• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.
- In nessun caso utilizzare le maniglie del subwoofer per appenderlo
- Verificare sempre che il posizionamento sia stabile, e che l'installazione non costituisca fonte di pericolo per persone, animali o cose.

A - MONO

In configurazione MONO, la doppia testa è montata sul subwoofer per mezzo del palo telescopico, regolabile in altezza.

ATTENZIONE!

- In questa configurazione, se la distanza tra il lato superiore del subwoofer e la base del top inferiore* supera i 70 cm, è necessario un fissaggio addizionale del sistema a terra tramite cinghie ed opportuni mezzi meccanici (non forniti).

MAX 70 cm *

B - STEREO

In configurazione STEREO, utilizzare 2 treppiedi con palo di diametro 35 mm (accessorio SK36 TT KIT) come mostrato in figura.

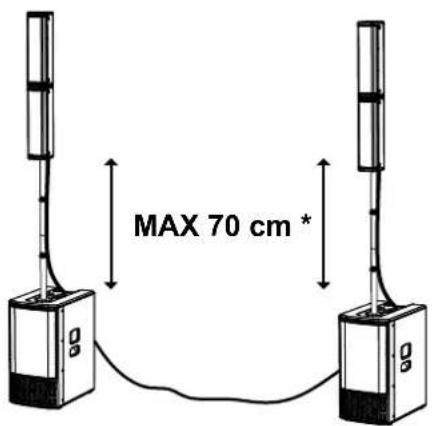

In configurazione DOPPIA COLONNA STEREO (DOUBLE COLUMN), utilizzare due sistemi MONO collegati tra loro come spiegato nel paragrafo COLLEGAMENTO DELL'USCITA FRA DUE SISTEMI.

ATTENZIONE!

- In questa configurazione, se la distanza tra il lato superiore del subwoofer e la base del top inferiore* supera i 70 cm, è necessario un fissaggio addizionale del sistema a terra tramite cinghie ed opportuni mezzi meccanici (non forniti).

MAX 70 cm *

INSTALLAZIONE FISSA A MURO

I top del sistema, per ogni tipo di configurazione A, B o C illustrata in precedenza, possono essere montati a parete, in installazione fissa tramite l'accessorio opzionale WB-44 (kit staffe a muro).

Per ulteriori informazioni vedere il capitolo ACCESSORI.

ES-1203 Cod. 420120253 REV. 1.0

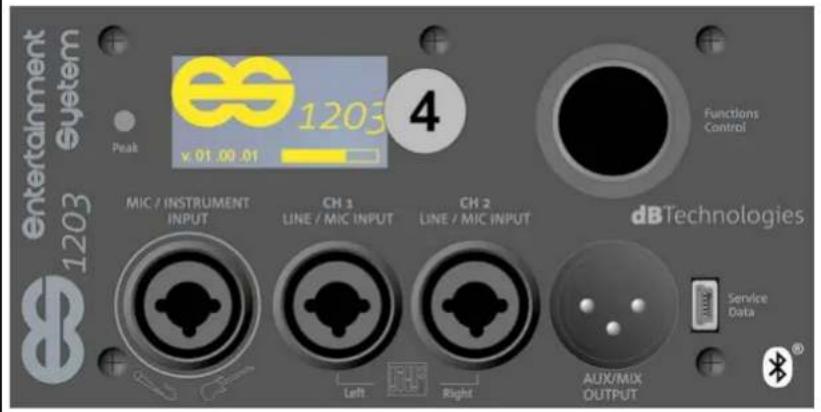

3. PRIMA ACCENSIONE

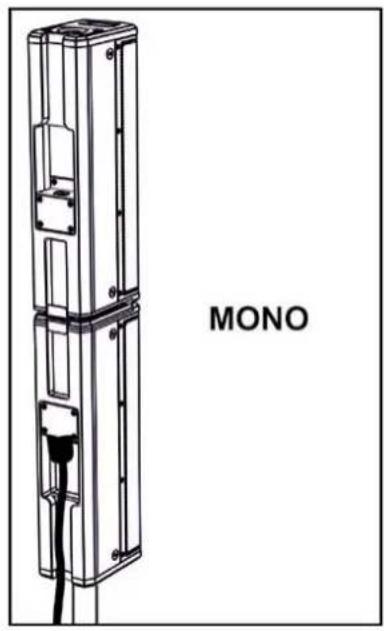

In caso di utilizzo di una configurazione MONO, dopo aver montato le 2 teste come da paragrafo relativo, è necessario un solo collegamento, dal subwoofer ad uno dei 2 top:

• Inserire il doppio top sul palo telescopico montato in precedenza sul subwoofer (è indifferente che si scelga il foro [X] dell'uno o dell'altro)
• Utilizzare il cavo da 2.5 m in dotazione.
  • Collegare il doppio top nel connettore inferiore come mostrato
• Effettuare il collegamento del sub nel connettore MONO [9]
• Utilizzare le clip in dotazione per fissare il cavo intorno al palo telescopico

CONFIGURAZIONE STEREO

In caso di utilizzo di una configurazione STEREO:

• Inserire ogni top sul proprio palo (ad esempio utilizzando il kit SK 36 TT)
• Utilizzare i due cavi da 7 m in dotazione.
  • Collegare ogni top come mostrato
• Sul subwoofer, collegare il connettore del cavo sinistro in [9] e il connettore del cavo destro in [10].
• Utilizzare le clip in dotazione per fissare i cavi intorno ai pali

• Collegare un microfono al connettore [1]
• Collegare una sorgente stereo (es. una tastiera o un mixer) ai due canali [2] e [3] canale sinistro di uscita della sorgente va collegato a CH1 [2], il canale destro a CH2 [3].
- Abilitare la trasmissione Bluetooth® in un dispositivo multimediale (es. lettore MP3)
- Per impostare il tipo di ingresso (MIC/INSTRUMENT oppure LINE/MIC) e per le regolazioni di livelli e parametri fare riferimento al capitolo 3: PAGINA HOME, CONTROLLI RAPIDI, MIXER.

entertainmen 1203 7 Peak 4 5 Functions Control MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT dB Technologies 1 2 3 6 8 Left Right Aux/MIX OUTPUT Sea Data Data

MIC

STEREO LINE
BLUETOOTH®

SECONDO ESEMPIO

• Collegare uno strumento con alta impedenza di uscita (es. una chitarra) al connettore [1].
  • Collegare un microfono al connettore [2].
• Collegarel'uscita monodiuno strumento con impedenza di uscita di linea (come una tastiera) al connettore [3].
• Abilitare la trasmissione Bluetooth® in un dispositivo multimediale (es. lettore MP3).
• Per impostare il tipo di ingresso (MIC/INSTRUMENT oppure LINE/MIC) e per le regolazioni di livelli e parametri fare riferimento al capitolo 4: PAGINA HOME, CONTROLLI RAPIDI, MIXER.

Entertainment 1203 7 Peak 4 5 Functions Control MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT dB Technologies 1 2 3 6 8 Left Right Aux/MIX OUTPUT Second Data *®

INSTRUMENT MIC LINE (MONO) BLUETOOTH® L-MONO

ES-1203 Cod. 420120253 REV. 1.0

COLLEGAMENTO DELL' USCITA DEL SISTEMA

CONFIGURAZIONE STEREO A DOPPIA COLONNA (MIX)

Per il rilancio audio ad un secondo sistema ES1203 (configurazione DOUBLE COLUMN) :

• Collegare il connettore di uscita [6] del primo ES1203 all'ingresso CH1 Left [2]
• Per impostare il funzionamento stereo (sinistro e destro), i livelli e i parametri di uscita fare riferimento al capitolo 4: CONTROLLI RAPIDI E MIXER.

RILANCIO DELL'USCITA (AUX)

Per il rilancio audio ad un altro diffusore amplificato:

• Collegare il connettore di uscita [6] del primo ES1203 all'ingresso Input del secondo diffusore amplificato.

• Per impostare il livello e i parametri di uscita fare riferimento al capitolo 4: CONTROLLI RAPIDI E MIXER.

ES-1203 Cod. 420120253 REV. 1.0

COLLEGAMENTO DELL' ALIMENTAZIONE

• Inserire il connettore VDE del cavo in dotazione in "MAINS INPUT" [11].
• Inserire la spina in una presa provvista di conduttore di terra.
• Premere il selettore POWER [12] sulla posizione "I".
• Lo schermo OLED [4] si illumina.
• In pochi secondi il sistema carica il firmware e le eventuali impostazioni salvate dall'utente. La versione del firmware presente è mostrata nella pagina di avvio ed una barra mostra l'avanzamento del caricamento.

ALIMENTAZIONE (CONNETTORE VDE)

Entertainment 1203 System Peak v.01.00.01 4 Functions Control MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT dBTechnologies Service Data Left Right AUX/MIX OUTPUT

4. PAGINA HOME, CONTROLLI RAPIDI, MIXER

MAIN LEVEL 4 CH1 CH2 + CH3 ME 5 Functions Control

L'utente visualizza e configura i vari parametri del sistema ES1203 attraverso lo schermo OLED [4] e il pulsante ruotabile [5] nella sezione Functions Control.

Premendo [5], si seleziona e conferma una pagina o un parametro. Se la pressione è costante per qualche secondo, si salta a pagine differenti (scorciatoia).

La rotazione invece permette di navigare tra varie pagine, oppure all'interno dei parametri di una pagina, oppure di aumentare o diminuire un valore selezionato.

La pagina HOME (figura 1) permette le operazioni fondamentali:

A. impostare il tipo di configurazione
B. selezionare il digital steering (inclinazione del coverage)
C. impostare il volume di sistema MAIN LEVEL
D. accedere alle pagine di configurazione degli ingressi
E. accedere al MENU esteso (vedi capitolo MENU ESTESO DELLE IMPOSTAZIONI)

Da questa pagina è inoltre possibile accedere ai mixer del sistema tramite scorciatoia (vedi il paragrafo MIXER DEGLI INGRESSI, USCITE, AUX).

In configurazione DOPPIA COLONNA STEREO (figura 2) ogni singolo ES1203 viene identificato come il Master o lo Slave destro o sinistro. Deve esistere un Master e uno Slave. Con Master si intende il sistema ES 1203 in cui si collegheranno gli ingressi e su cui si faranno tutte le regolazioni che verranno “comandate” di conseguenza al sistema Slave. Sul sistema Slave quindi le regolazioni saranno disabilitate.

PAGINA HOME A B C MAIN LEVEL MENU E Ch1 Ch2 + Ch3 D D D Figura 1

Vediamo nel dettaglio le operazioni elencate in precedenza:

A. tramite [5] selezionare la casella a sinistra (figura 1) in modo da evidenziarla. Confermare e ruotare per selezionare la configurazione appropriata. E' possibile impostare il sistema ES1203 come:

• MONO
  • STEREO
  • DOPPIA COLONNA STEREO MASTER LEFT (ML)
  • DOPPIA COLONNA STEREO SLAVE LEFT (SL)
  • DOPPIA COLONNA STEREO MASTER RIGHT (MR)
  • DOPPIA COLONNA STEREO SLAVE RIGHT (SR)

ES-1203 Cod. 420120253 REV. 1.0

B. Selezionando e premendo [5] dopo che si è confermata una configurazione, MONO o DOPPIA COLONNA STEREO, si può modificare il digital steering dei top scegliendo fra:

• UP (verso l'alto)
  • FAR (nessuna inclinazione)
• DOWN (verso il basso)

Premendo di nuovo [5] si conferma l'opzione scelta (es. figura 3)

Nella fase di scelta della configurazione, compare una freccia sinistra e destra sotto il disegno del sistema.

Nella fase di scelta dello steering, compare una freccia verso il basso e verso l'alto sotto il disegno del sistema.

C. Selezionare e confermare MAIN LEVEL (figura 4) per aumentare o diminuire il volume generale del sistema ES1203.
D. Selezionare e confermare l'ingresso desiderato per accedere alla relativa sottopagina. Gli ingressi disponibili sono:

- CH1

- CH2

- CH3

- BLUETOOTH®

Gli ingressi CH2 e CH3 sono inizialmente impostati come un unico canale stereo (L+R). Una volta effettuato l'accesso alla sottopagina è possibile, selezionando il tipo di ingresso, utilizzarli come 2 canali mono separati.

Per gli ingressi CH1, CH2, CH3 la tabella sotto mostra i parametri regolabili:

MAIN LEVEL Ch1 Ch2 + Ch3 MENU

Figura 3

Figura 4

MIC / INSTRUMENT INPUT CH 1 LINE / MIC INPUT CH 2 LINE / MIC INPUT Left Right

Figura 5

MAIN LEVEL Ch1 Ch2 Ch3 MENU CHANNEL 1 GAIN: MIC EQ AUX 10 INST PAN_C 0 20 Level

Figura 6

NOME PARAMETRO RANGE
GAIN	GUADAGNO DI INGRESSO [0, 10, 20] dB
LEVEL	LIVELLO DI USCITA (MANDATA AL MIXER DI INGRESSO) -∞ ÷ 3 dB
TYPE	TIPO DI INGRESSO	CH1: MIC/INST - CH2, CH3:MIC/LINE
EQ FILTRI APPLICABILI A: INGRESSO MICROFONICO, INSTRUMENT O LINE		VEDI TABELLA A PAG. 20
AUX	MIXER DELLE MANDATE AUSILIARIE (NON SELEZIONABILE IN CASO DI CONFIGURAZIONE DOUBLE COLUMN)	-∞ ÷ 3 dB VEDI PARAGRAFO: MIXER DI INGRESSI, USCITE, AUX
PAN	EFFETTO DI PANNING (NON SELEZIONABILE IN CASO DI CONFIGURAZIONE MONO)	L ÷ R

ES-1203 Cod. 420120253 REV. 1.0

In particolare, nel sottomenu EQ sono selezionabili questi filtri (figure 7,8,9):

INGRESSO TIPO DI	FILTRO RANGE
MIC PASSA ALTO (HP) / ANTIFEEDBACK		PASSA ALTO (HP): 50 ÷ 200 HzANTIFEEDBACK: 500 ÷ 12000 Hz
INSTRUMENT/LINE	LF: SHELVING / MF: SEMIPARAMETRICO / HF: SHELVING	LF/HF: -6 ÷ 4 dBMF: -6 ÷ 4 dB150 ÷ 4000 Hz (centro-banda)

INSTRUMENT/ LINE FILTER

Figura 8

Figura 7

La sottopagina del canale BLUETOOTH® stereo (figura 10) permette di impostare:

NOME PARAMETRO RANGE
ON/OFF	ACCENSIONE DEL RICEVITORE ON/OFF
LEVEL	LIVELLO DI USCITA (MANDATA AL MIXER INTERNO) -∞ ÷ 3 dB
OPTION	GAIN (GUADAGNO DELL'INGRESSO) 0 ÷ 15 dB
	NAME (NOME DEL SISTEMA BLUETOOTH®)	16 caratteri alfanumerici
	PASSWORD (PASSWORD DEL SISTEMA BLUETOOTH®) 4 caratteri alfanumerici
AUX	MIXER DELLE MANDATE AUSILIARIE (NON SELEZIONABILE IN CASO DI CONFIGURAZIONE DOUBLE COLUMN)	-∞ ÷ 3 dBVEDI PARAGRAFO MIXER DI INGRESSI, USCITE, AUX

E. Selezionare e confermare la casella MENU per accedere al MENU esteso (vedi capitolo MENU ESTESO DELLE IMPOSTAZIONI)

BLUETOOTH ON OFF OPTION Level1 -∞ -20 0 +3

Figura 10

ES-1203 Cod. 420120253 REV. 1.0

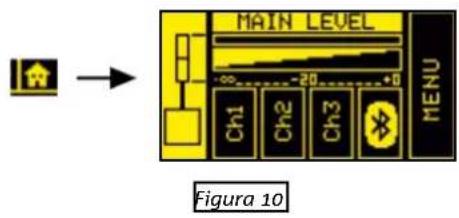

RITORNO ALLA PAGINA HOME DURANTE LA NAVIGAZIONE

Quando ci si trova in una sottopagina, per ritornare alla pagina HOME occorre selezionare e confermare il simbolo mostrato in figura 10. In alternativa, tenere premuto il pulsante [5] per qualche secondo (scorciatoia).

MAIN LEVEL Ch1 Ch2 Ch3 MENU Figura 10

MIXER DI INGRESSI, USCITE, AUX

Dalla pagina HOME, tenendo premuto per alcuni secondi il pulsante [5], si accede ai mixer di ingressi, uscite ed AUX (ausiliari). Le pagine principali sono mostrate in figura 11.

In configurazione DOPPIA COLONNA STEREO se si sta operando sul sistema SLAVE, non si può effettuare nessuna regolazione. Tutti i parametri saranno impostati sul sistema MASTER.

Le pagine mixer sono:

Per spostarsi tra una di queste 3 pagine, selezionare la scritta INPUTS, OUTPUTS, AUX, confermare e ruotare il pulsante [5].

Nella pagina INPUTS sono visualizzati i livelli di CH1, CH2, CH3 e Bluetooth®.

Nella pagina OUTPUTS i livelli relativi alla sola sezione separata del Subwoofer e alla sezione MAIN (totale) del sistema.

Nella sezione AUX sono presenti i livelli dei canali gestiti come bus ausiliari nel mixer.

Quest'ultima sezione è particolarmente utile nel caso si voglia ottenere un monitoraggio personalizzato assegnato all'uscita AUX [6].

Consideriamo il caso della configurazione di figura 12, in cui il sistema ES1203, tramite l'uscita [6] è collegato ad un monitor.

E' possibile ad esempio, tramite la pagina mixer INPUTS, miscelare opportunamente 4 sorgenti collegate in ingresso al sistema, e farne suonare solo 2 sul monitor collegato, regolandone i livelli AUX in maniera indipendente.

Figura 11

dB Tech 6 AUX/MIX OUTPUT

5. MENU ESTESO DELLE IMPOSTAZIONI

E' possibile configurare in dettaglio il sistema ES1203 accedendo al MENU dalla pagina HOME. Le pagine principali sono:

• NEW SYSTEM SETTING
  • SYSTEM EQUALIZATION
• SAVE/RECALL MENU
• OPTIONS

Come mostrato nella figura sopra, una volta effettuato l'accesso a NEW SYSTEM SETTING e OPTIONS si accede ad ulteriori sottopagine di impostazione (che possono differire a seconda della configurazione principale scelta). Tutte le conferme e selezioni delle pagine sono ottenute con il pulsante rotativo Functions Control come mostrato.

ES-1203 Cod. 420120253 REV. 1.0

NEW SYSTEM SETTING

La sottopagina permette la configurazione veloce del sistema secondo i parametri riportati nella tabella sotto:

	SYSTEM TYPE →		STEERING →	INPUTS SETTING
MONO	MONO		UP	CH1, CH2, CH3	ON/OFF
					TYPE	MIC/INST (CH1)
			FAR			MIC/LINE/L+R (CH2, CH3)
			DOWN		GAIN (0, +10, +20) dB
				BLUETOOTH	ON/OFF
STEREO	STEREO		-	CH1, CH2, CH3	ON/OFF
					TYPE	MIC/INST (CH1)
						MIC/LINE/L+R (CH2, CH3)
					GAIN (0, +10, +20) dB
				BLUETOOTH	ON/OFF
DOUBLE (MASTER)	DOUBLE	ML	UP	CH1, CH2, CH3	ON/OFF
					TYPE	MIC/INST (CH1)
			FAR			MIC/LINE/L+R (CH2, CH3)
		MR			GAIN (0, +10, +20) dB
			DOWN	BLUETOOTH	ON/OFF
DOUBLE (SLAVE)		SL	UP	-
			FAR
		SR	DOWN

ES-1203 Cod. 420120253 REV. 1.0

SYSTEM EQUALIZATION

Impostare il filtraggio desiderato da applicare al suono in uscita dal sistema:

TIPO DI FILTRO RANGE
LF: SHELVING / MF: SEMIPARAMETRICO / HF: SHELVING	LF/HF: -6 ÷ 4 dBMF: -6 ÷ 4 dB150 ÷ 4000 Hz (centro-banda)

SAVE/RECALL MENU

1. Evidenziare l'immagine SAVE per salvare le impostazioni effettuate
2. Attribuire un nome alla configurazione
3. Evidenziare l'immagine RECALL per richiamare una configurazione nominata e salvata in precedenza

ES-1203 Cod. 420120253 REV. 1.0

OPTIONS

PASSWORD

1. Abilitare/disabilitare l'uso di una password per proteggere le impostazioni del sistema. Sono disponibili 3 livelli di protezione:

2. LEVEL 1 - Lascia la possibilità all'utente di agire sul livello generale MAIN LEVEL e di caricare i preset ma non di salvarli

3. LEVEL 2 - Permette all'utente di intervenire esclusivamente sul livello generale MAIN LEVEL

4. LEVEL 3 - Non permette nessun intervento sulle impostazioni del sistema

5. Immettere una password.

E' ammesso l'utilizzo di una password esclusivamente numerica di 6 cifre.

In caso di smarrimento, utilizzare il codice SUPERUSER: Q2R5D9.

ES-1203 Cod. 420120253 REV. 1.0

CONTRAST

Regolare il contrasto dello schermo OLED (da 0% a 100% con passi di 5%).

STAND-BY

1. Abilitare/disabilitare l'autospegnimento dello schermo OLED (il sistema rimane acceso)
2. Scegliere il tempo dopo il quale lo schermo si spegne (tra 10 secondi e 10 minuti, con passi di 10 secondi)

AUX TYPE

Come in un mixer, le mandate ausiliarie AUX, possono risentire o meno delle regolazioni fader:

• PRE - la mandata AUX è prelevata a monte delle impostazioni del mixer del sistema, caso particolarmente adatto all'invio di un segnale ad un monitor separato tramite l'uscita del sistema ES1203. In questo caso il segnale in uscita è indipendente dalle impostazioni del mixer interno.
• POST - la mandata AUX è prelevata a valle di tutte le regolazioni del sistema, quindi in uscita al sistema ES1203 viene mandato un segnale che risente di tutte le impostazioni del mixer interno.

WARNINGS

Pagina che serve a visualizzare eventuali warning attivi del sistema.

RESTORE

Permette di ritornare alle impostazioni di fabbrica del sistema.

INFO

Visualizza la revisione del firmware del sistema.

EXIT

Permette di uscire dalla pagina OPTIONS.

ES-1203 Cod. 420120253 REV. 1.0

6. ACCESSORI

A completamento della serie, sono previsti come opzionali i seguenti accessori:

• Carrello DO-ES212 - agevola lo spostamento del sistema smontato
• Palo estetico DP-ES1203 - permette di ottenere un'estetica più uniforme in configurazione MONO / DOPPIA COLONNA STEREO
• Staffe a muro WB-44 - permettono l'installazione a muro di singoli top o di un doppio top (per l'installazione fissa di ogni tipo di configurazione del sistema)

Verificare i nuovi accessori compatibili su: www.dbtechnologies.com.

Per ulteriori dettagli sull'utilizzo degli accessori, consultarne le istruzioni a corredo.

ES-1203 Cod. 420120253 REV. 1.0

7. RISOLUZIONE DEI PROBLEMI

Il sistema non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che il cavo di alimentazione con connettore VDE sia correttamente inserito, con selettore di accensione sulla posizione ON.

Il diffusore si accende ma non emette nessun suono:

1. Verificare che il collegamento in ingresso del segnale audio sia correttamente effettuato.
2. Verificare che i cavi utilizzati non siano danneggiati.
3. Verificare i collegamenti tra i top ed il subwoofer.
4. Verificare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in uscita.
5. Verificare che le impostazioni dei livelli di ingresso, tipologia di ingresso e di uscita siano adeguate.

Il diffusore emette un suono insufficiente o distorto:

1. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).
2. Verificare che le impostazioni dei livelli di ingresso, tipologia di ingresso e di uscita siano adeguate.

Lo schermo OLED appare spento:

1. Verificare che non sia inserita l'opzione STAND-BY nel menu OPTION

ES-1203 Cod. 420120253 REV. 1.0

8. AGGIORNAMENTO DEL FIRMWARE

È molto importante mantenere aggiornato il firmware del prodotto, per garantirne una piena funzionalità. Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione "DOWNLOADS".

1. Scaricare ed installare USB BURNER MANAGER nella sezione "SOFTWARE & CONTROLLER" sul proprio computer.
2. Scaricare il file .zip dell'ultimo firmware nella sezione "DOWNLOADS" relativa al proprio prodotto.
3. Collegare il prodotto al PC tramite un cavo USB (non fornito) con il connettore del tipo corretto (vedere questo dettaglio nel capitolo CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZION E DI CONTROLLO).
4. Nella schermata dell'USB BURNER MANAGER, in alto a destra, selezionare "Apertura File".
5. Selezionare il file del firmware precedentemente scaricato.
6. Seguire le operazioni mostrate a video.
7. Cliccare "AGGIORNA".

Risposta in frequenza [-10dB]:	35 -20000 Hz
Risposta in frequenza [-6dB]:	41 - 18000 Hz
Max SPL (1 m):	132 dB
MF-HF mid woofer:	4 x 4" (ogni TOP)
MF-HF voice coil:	25 mm
LF woofer:	2 x 12" (subwoofer)
LF voice coil:	64 mm
Frequenza di crossover:	160 Hz (24 dB/oct)
Direttività:	Verticale asimmetrica
Copertura (HxV):	97° x 60° (top singolo)

AMPLIFICATORE

Tipologia:	DIGIPRO G4
Classe di amplificazione	Classe D
Alimentazione	1 x VDE
Potenza di amplificazione RMS:	1200 W

ES-1203 Cod. 420120253 REV. 1.0

TEMPERATURA DI UTILIZZO

Range di Temperatura (ambiente):

-10 +50 °C

PROCESSORE

Controller interno:	DSP 28/56 bit
Convertitore A/D D/A:	24 bit/48 kHz
Limiter:	Peak, RMS, Termico

INTERFACCIA UTENTE

Controlli:

display OLED, push/rotary encoder

INGRESSI E USCITE

Ingressi:	1 x Combo (XLR/Jack) MIC/INSTRUMENT, 2 x Combo (XLR/Jack) MIC/LINE
Ingresso contenuti:	1x Bluetooth®
Uscita:	1 x XLR output

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*):	1.1 A (220-240V~) - 2.2 A (100-120V~)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):	2.1 A (220-240V~) - 4.5 A (100-120V~)
Assorbimento con speaker acceso in assenza di segnale (idle):	26 W
Corrente di inrush:	9.15 A (230 V~)

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarli i valori minimi di dimensionamento.
** NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.

DIMENSIONI

Materiale:	Legno (multistrato)
Griglia:	Metallo, spessore 1,5 mm, lavorazione CNC
Maniglie:	3 (2 laterali, 1 superiore)
Montaggio su palo:	Sì, M20
Larghezza:	360 mm (subwoofer) / 110 mm (top)
Altezza:	680 mm (subwoofer) / 460 mm (top)
Profondità:	545 mm (subwoofer) / 160 mm (top)
Peso:	29.3 kg (subwoofer) / 3.3 kg (top)

Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

ES-1203 Cod. 420120253 REV. 1.0

CONTENTS

1. GENERAL INFORMATION...... 34

WELCOME! 34

INTRODUCTORY OVERVIEW 34

PACKAGE CONTENTS 34

USER INFORMATION 34

MECHANICAL AND ACOUSTIC FEATURES 35

DIMENSIONS 35

ACOUSTIC COVERAGE 35

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

ES-1203 Cod. 420120253 REV. 1.0

INHALTSVERZEICHNIS

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

ES-1203 Cod. 420120253 REV. 1.0

TABLE DES MATIÈRES

1. GÉNÉRALITÉS....90

BIENVENUE! 90

INTRODUCTION 90

CONTENU DE L'EMBALLAGE.... 90

RÉFÉRENCES POUR L'UTILISATEUR.... 90

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 91

DIMENSIONS 91

COUVERTURE SONORE 91

MONTAGE (ET DÉMONTAGE) DE 2 COUVERCLES (CONFIGURATION MONO).... 92

MONTAGE DU TUBE TÉLESCOPIQUE FOURNI SUR LE SUBWOOFER 93

UTILISATION DES HOUSSES DE PROTECTION.... 93

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 94

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE.... 94

AMPLIFICATEUR.... 94

SECTION D'ALIMENTATION ET DE CONNEXION DES << TOP >>.... 94

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE.... 95

SECTION D'ALIMENTATION ET DE CONNEXION DES << TOP >> 96

2. TYPES DE CONFIGURATION 97

A-MONO 97

B - STÉRÉO.... 97

C - DOUBLE COLONNE STÉRÉO 97

INSTALLATION MURALE FIXE 97

3. PREMIER ALLUMAGE.... 98

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

ES-1203 Cod. 420120253 REV. 1.0

ÍNDICE

Località Crespellano

40053 VALSAMOGGIA

BOLONIA (ITALIA)

Tel. [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

ES-1203 Cód. 420120253 REV. 1.0
