BEDIENUNGSANLEITUNG Silverline 86820 UNOLD

Bedienungsanleitung Modell 86820

Stand: April 2016 /nr

Copyright ©

Mannheimer StraBe 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 6205/94 18-12

E-Mail [e-mail]

Internet www.unold.de 86820_08

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86820

Technische Daten 5
Symbolerklarung. 5
Für Ihre Sicherheit. 5
Montieren 8
Bedieren 10
Reinigen und Pflegen 10
Garantiebestimmungen 11
Entsorgung / Umweltschutz 11
Informationen fur den Fachhandel. 11
Service-Adressen 12

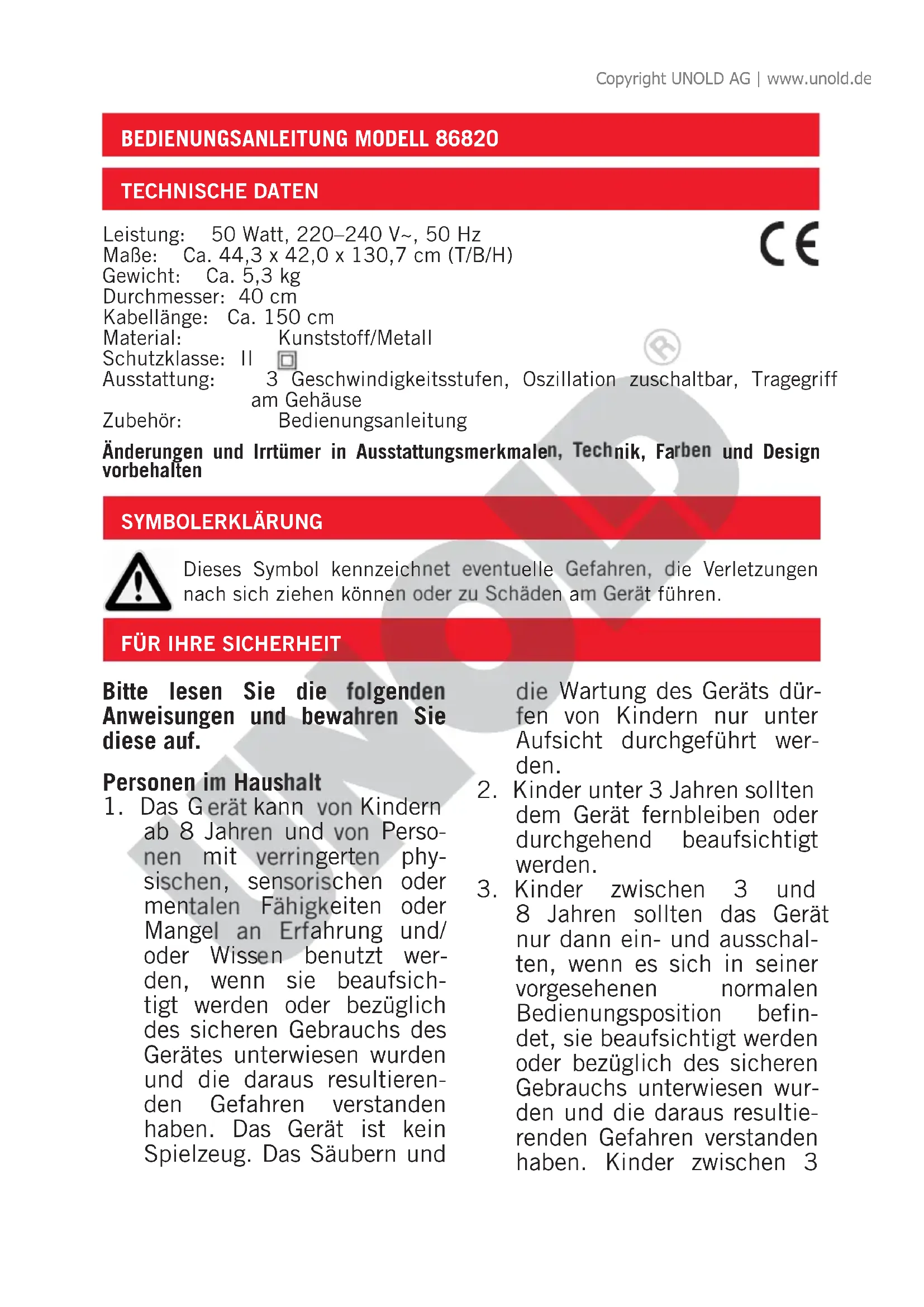

BEDIENUNGSPANLEITUNG MODELL 86820

TECHNISCHE DATEN

Leistung: 50 Watt, 220-240 V~, 50 Hz

MaBe: Ca. 44,3 x 42,0 x 130,7 cm (T/B/H)

Gewicht: Ca. 5,3 kg

Durchmesser: 40 cm

Kabellange: Ca. 150 cm

Material: Kunststoff/Metall

Schutzklasse: II

Ausstattung: 3 Geschwindigkeitsstufen, Oszillation zuschaltbar, Tragegriff am Gehäuse

Zubehor: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sichziehen konnen oder zu Schaden am Gerät führen.

FÜR IHRE SICHERHEIT

Bitte lessen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säubern und

die Wartung des Gerats durren von Kindern nur unter Aufsicht durchgefuhrt werden.

1. Kinder unter 3 Jahren sollen dem Gerät fernbleiben oder durchgehend beaufsichtigt werden.
2. Kinder zwischen 3 und 8 Jahren sollen den das Gerät nur dann ein- und ausschalten, wenn es sich in seiner vorgesehenen normalen Bedienungsposition befindet, sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder zwischen 3

und 8 Jahren sollen das Gerät weder anschließen noch bedieren, saubern oder warten.

1. Kinder sollen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.
2. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

Sicherheitshinweise zum Aufstell-len und Betrieb des Gerätes

1. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.
2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es mussen mindestens 50 cm zwischen dem Gerät und anderen Gegenständeneingehalten werden.
3. Verwenden Sie das Gerät nicht in weitere staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.
4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
5. Dieses Gerädarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betriebenen werden.
6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein - es besteht Lebensgefahr!
7. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes,

esbestehtdieGefahr einesStromschlages!

1. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungs-zwecke bestimmt, z. B.

in Teekuchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
zur Verwendung durch Gaste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,

in Privatpensionen oder Ferienhäusern.

1. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.
2. Um Schaden am Kabel zu vermeiden, wickeln Sie die Zuleitung nie um das Gerät.
3. Um Schäden am Kabel zu vermeiden,ziehen Sie den Netzstecker immer am Stecker aus der Steckdose,ziehen Sie damit nie an der Zuleitung.
4. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.
5. Achten Sie darauf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schaden an der Zuleitung zu vermeiden.
6. Verwenden Sie nach Mglichkeit kein Verlängerungskabel. Wenn dies nicht ver

meidbar ist, wickeln Sie das Verlangerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

1. Das Gerätarf nicht in nassen/nasskalten oder feuchten Räumen betrieben werden -Stromschlaggefahr!
2. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
3. Es dürfen niemals Gegenstande wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden - Verletzungsgefahr!
4. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad verfangen können.
5. Prufen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigung

gen. Bei Beschädigung des Anschlusskabels oder andere tereile senden Sie das Gerätitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäß Reparaturen konnen zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

1. Um Schaden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.
2. Nach Gebrauch sowie vom dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals unbeaufsichtigt setzen, wenn der Netzstecker eingesteckt ist.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden - Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit diesen nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

MONTIEREN

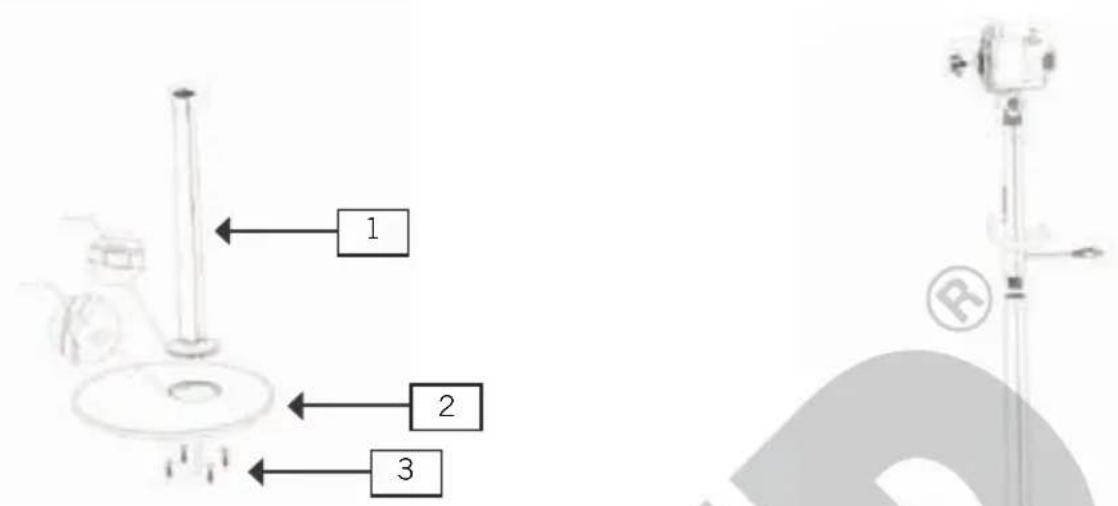

Abb. 1
Abb. 2

Abb. 3

1 Unteres Standrohr
2 Sockel
34 Schrauben
4 Motorgehause/oberes Standrohr
5 Achse
6 Hintere Korbabdeckung
7 Mutter

1. Stellen sie vor der Montage sicher, dass Sie das Gerät auf einem ebenen, trockenen Platz montieren.
2. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern - Erstickungsgefahr!
3. Prufen Sie, ob alle beno tigten Teile vorhanden sind.
4. Stecken Sie das untere Sta ndrohr in den Sockel (Nase am Standrohr und Aussparung im Sockel mussen ineinander liegen,Abb.1).
5. Befestigen Sie das Stand rohr mit den vier Schrauben, indem Sie die Schrauben an der Unterseite des Sockels eindrehen.
6. Befestigen Sie das Motorgehäuse/ obere Standrohr, indem Sie es ins untere Standrohr schrauben (im Uhrzeigersinn drehen, Abb. 2).
7. Entfernen Sie die Muttern vom Motorgehäuse.

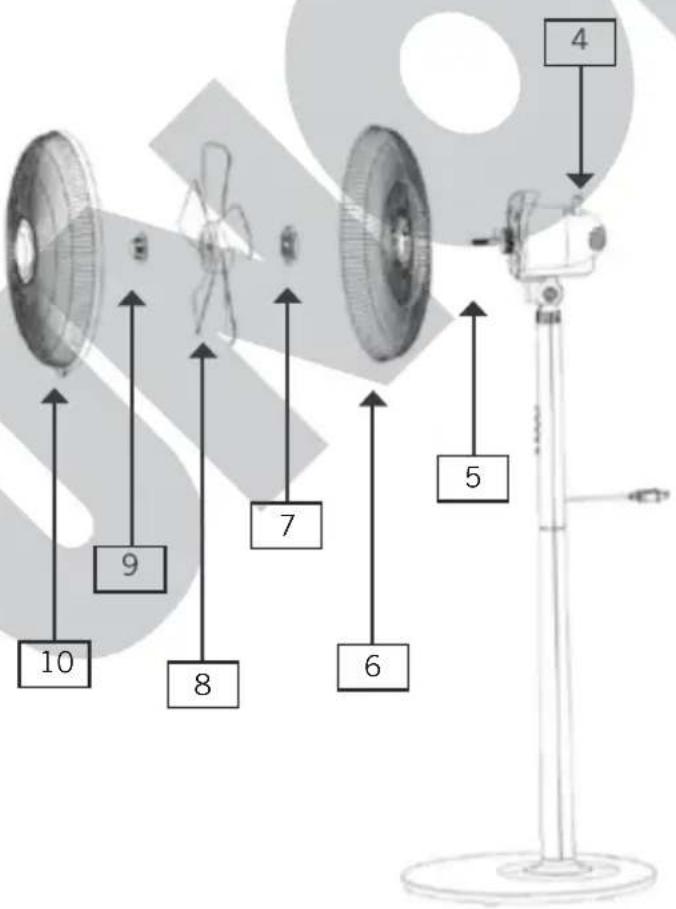

8 Flugelrad
9 Befestigungsring
10 Vordere Korbabdeckung

1. Befestigen Sie die wichtere Korbabdeckung am Motorgehause, indem Sie die Abdeckung mit der Mutter fixieren (Abb. 3).
2. Setzen Sie das Flügelrad auf die Achse am Motorgehäuse. Fixieren Sie das Flügelrad mit dem Befestigungsring (gegen den Uhrzeiger-sinn drehen). Prufen Sie, ob sich die Flügelradblätter frei drehen halten.
3. Verbinden Sie die vordere Korbabdeckung mit der hinteren Korbabdeckung. Achten Sie daraufuf, dass die Locher für die Befestigungsschraube unter an den Korbabdeckungen übereinander stehen. Fixieren Sie diese mit der Schraube.
4. Prufen Sie, ob alle Teile korrekt montiert und fixiert wurden.

BEDIENEN

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Untergrund steht und sicher und stabil in der Höhe einer Steckdose aufgestellt wurde.
2. Das Gerätarf nicht in Badezimmern oder anderen Feuchträumen aufgestellt werden!
3. Stecken Sie den Stecker in die Steckdose (220-240 V\~, 50 Hz).
4. Wenn Sie das Gerät an einen anderen Ort stellen möchten, schalten Sie es zunachst aus undziehen Sie dann den Stecker aus der Steckdose.
5. Stecken Sie keine Gegenstände in das Gerät.

Neigewinkel einstellen

1. Sie können das Motorgehaue in gewissem Umfang horizontal neigen. Drücken Sie hierfür das Motorghause in den gewünschten Neigewinkel. Um Schaden am Gerät zu vermeiden, wenden Sie hierbeiitte keine Gewalt an.

Geschwindigkeit einstellen

1. Schalten Sie das Gerät ein, indem Sie eine der drei Geschwindig-

REINIGEN UNDPFLEGEN

Schalten Sie das Gerät aus, indem Sie die Taste „O“ drücken, undziehen Sie den Stecker aus der Steckdose.

Warten Sie, bis das Gerät vollständig zum Stillstand gekommen ist.
Achten Sie daraufuf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes)dürfen nicht feucht werden.

keitsstufen wahlen und die entsprechende Tastes drucken:

Stufe 1: leichter Wind
Stufe 2: mittlerer Wind
Stufe 3: starker Wind
Stufe ,0"schaltet das Gerat aus.

1. Sie können jederzeit zwischen den verschiedenen Geschwindigkeitsstufen wechseln.

Schwenk Funktion/Oszillation

1. Drücken Sie den Oszillationsknopf\ hinten am Gerätekopf nach\ unter. Das Gerät schwenkt nun\ selvesständig.
2. Wenn Sie die Schwenkfungtion wieder ausschalten möchten,ziehen Sie den Oszillationsknopf nach oben.

Ausschalten

1. Drehen Sie auf Stufe „0“, um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht mehr verwenden.

2. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um ihn vor Staub, StoBen,

Hitze und Feuchtigkeit zu schützen.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich膑 an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bereits zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freiemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entwickelte Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handler werden durch diese Garantie nicht eingeschrankt.

ENTSORGUNG/UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte: Dieses Produkt darft nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen thesese Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyclen von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklart die UNOLD AG, dass sich der Ventilator 86820 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektron magnetische Verträgekeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2014

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

These Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer StraBe 4
68766 Hockenheim

Kundendienst
Telefon [phone]
Telefax +49 (0) 6205/94 18-22
E-Mail [e-mail]
Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kosten los bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

ÖSTERREICH

Reparaturabwicklung, Ersatzteile:

ESC Electronic Service Center GmbH

Kelsenstraße 2

A-1030 Wien

Telefon [phone]

Telefax +43 (0) 1/971 7059
