BEDIENUNGSANLEITUNG RMA 2 RV STIHL

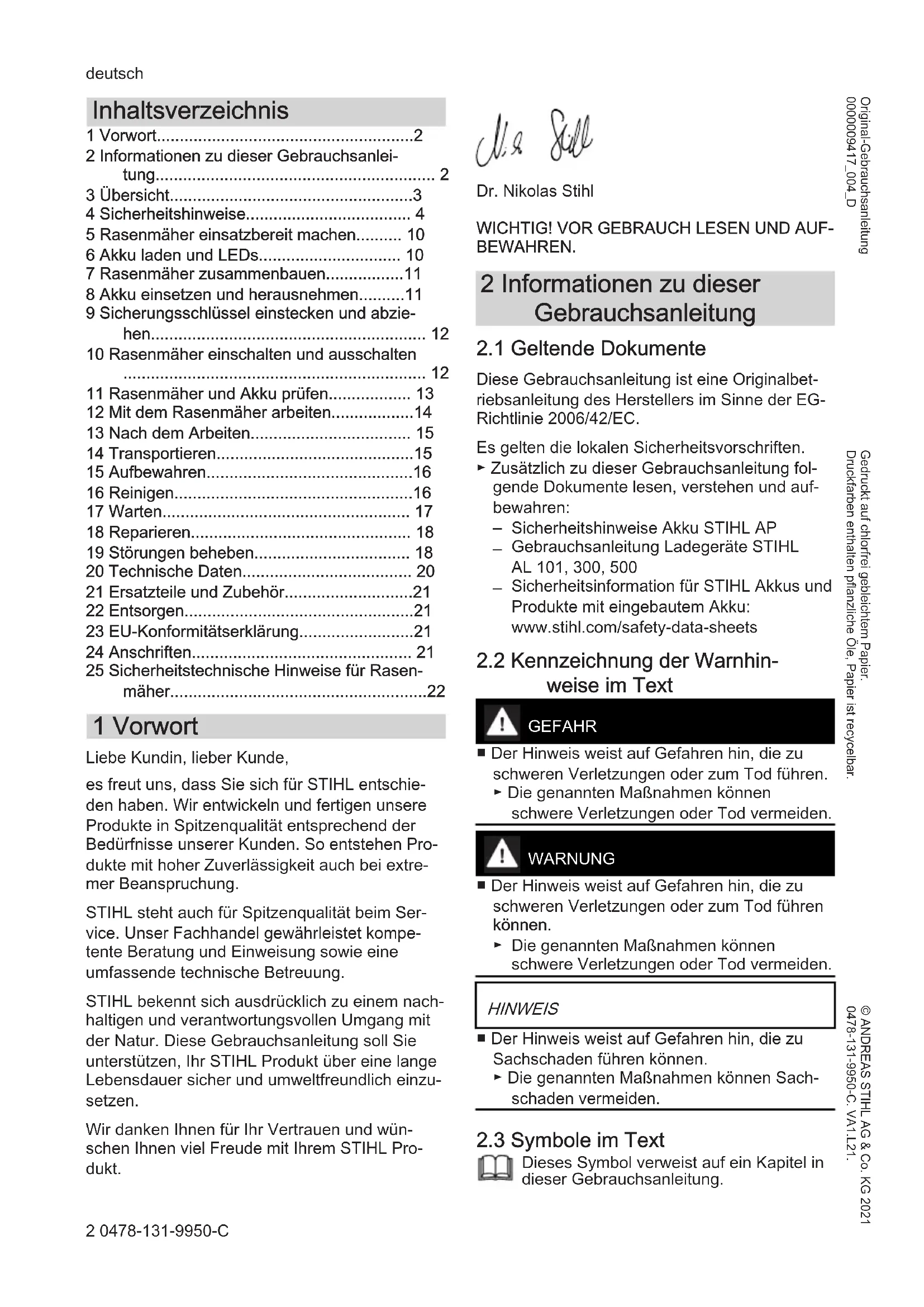

429 - 450Inhaltsverzeichnis

• 1 Vorwort p. 2
• 2 Informationen zu dieser Gebrauchsanlei‐ tung p. 2
• 3 Übersicht p. 3
• 4 Sicherheitshinweise p. 4
• 5 Rasenmäher einsatzbereit machen p. 10
• 6 Akku laden und LEDs p. 10
• 7 Rasenmäher zusammenbauen p. 11
• 8 Akku einsetzen und herausnehmen p. 11
• 9 Sicherungsschlüssel einstecken und abzie‐ hen 10 Rasenmäher einschalten und ausschalten p. 12

• 11 Rasenmäher und Akku prüfen p. 13
• 12 Mit dem Rasenmäher arbeiten p. 14
• 13 Nach dem Arbeiten p. 15
• 14 Transportieren p. 15
• 15 Aufbewahren p. 16
• 16 Reinigen p. 16
• 17 Warten p. 17
• 18 Reparieren p. 18
• 19 Störungen beheben p. 18
• 20 Technische Daten p. 20
• 21 Ersatzteile und Zubehör p. 21
• 22 Entsorgen p. 21
• 23 EU-Konformitätserklärung p. 21
• 24 Anschriften p. 21
• 25 Sicherheitstechnische Hinweise für Rasen‐ mäher 1 Vorwort Liebe Kundin, lieber Kunde, es freut uns, dass Sie sich für STIHL entschie‐ den haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Pro‐ dukte mit hoher Zuverlässigkeit auch bei extre‐ mer Beanspruchung. STIHL steht auch für Spitzenqualität beim Ser‐ vice. Unser Fachhandel gewährleistet kompe‐ tente Beratung und Einweisung sowie eine umfassende technische Betreuung. STIHL bekennt sich ausdrücklich zu einem nach‐ haltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzu‐ setzen. Wir danken Ihnen für Ihr Vertrauen und wün‐ schen Ihnen viel Freude mit Ihrem STIHL Pro‐ dukt. Dr. Nikolas Stihl p. 22

WICHTIG! VOR GEBRAUCH LESEN UND AUF‐

BEWAHREN. 2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Diese Gebrauchsanleitung ist eine Originalbet‐ riebsanleitung des Herstellers im Sinne der EG- Richtlinie 2006/42/EC. Es gelten die lokalen Sicherheitsvorschriften. ► Zusätzlich zu dieser Gebrauchsanleitung fol‐ gende Dokumente lesen, verstehen und auf‐ bewahren:

Sicherheitshinweise Akku STIHL AP

Gebrauchsanleitung Ladegeräte STIHL AL 101, 300, 500

Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets

2.2 Kennzeichnung der Warnhin‐

weise im Text GEFAHR ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen. ► Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. WARNUNG ■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden. HINWEIS ■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können. ► Die genannten Maßnahmen können Sach‐ schaden vermeiden.

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung. deutsch 2 0478-131-9950-C © ANDREAS STIHL AG & Co. KG 2021 0478-131-9950-C. VA1.L21. Gedruckt auf chlorfrei gebleichtem Papier. Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar. Original-Gebrauchsanleitung 0000009417_004_D3 Übersicht

3.1 Rasenmäher und Akku

1 Sperrknopf Der Sperrknopf schaltet zusammen mit dem Schaltbügel für Mähbetrieb das Messer ein und aus. 2 Schaltbügel für Mähbetrieb Der Schaltbügel für Mähbetrieb schaltet zusammen mit dem Sperrknopf das Messer ein und aus. 3 Lenker Der Lenker dient zum Halten, Führen und Transportieren des Rasenmähers. 4 Schaltbügel für Fahrantrieb Der Schaltbügel für Fahrantrieb schaltet den Fahrantrieb ein und aus. 5 Hebel Der Hebel dient zum Einstellen der Geschwindigkeit des Fahrantriebs. 6 Schnellspanner Der Schnellspanner klemmt das Lenkerober‐ teil auf dem Lenkerunterteil fest und dient zum Umklappen des Lenkers. 7 Klappe Die Klappe deckt den Akku, den ECO-Schal‐ ter und den Sicherungsschlüssel ab und schützt vor Verschmutzung. 8 Hebel Der Hebel dient zum Einstellen der Schnitt‐ höhe der vorderen Räder. 9 Transportgriff Der Transportgriff dient zum Transportieren des Rasenmähers. 10 Hinterachse Die Hinterachse dient zum Einstellen der Schnitthöhe der hinteren Räder. 11 Akku Der Akku versorgt den Rasenmäher mit Ener‐ gie. 12 Drucktaste Die Drucktaste aktiviert die LEDs am Akku. 13 LEDs Die LEDs zeigen den Ladezustand des Akkus und Störungen an. 14 Akku-Schacht Der Akku-Schacht nimmt den Akku auf. 15 ECO-Schalter Der ECO-Schalter schaltet den ECO-Modus ein und aus. 16 Sicherungsschlüssel Der Sicherungsschlüssel aktiviert den Rasen‐ mäher. 17 Sperrhebel Der Sperrhebel hält den Akku im Akku- Schacht. RMA 2 RPV: 18 Akku-Schacht Der Akku-Schacht nimmt einen zweiten Akku auf. RMA 2 RV: 18 Transport-Schacht Der Transport-Schacht nimmt einen Ersatz- Akku auf. # Leistungsschild mit Maschinennummer

Die Symbole können auf dem Rasenmäher und dem Akku sein und bedeuten Folgendes: Dieses Symbol kennzeichnet den Sicherungsschlüssel. Dieses Symbol kennzeichnet die Schlüsselaufnahme. ECO ECO Dieses Symbol kennzeichnet den ECO-Schalter. 3 Übersicht deutsch 0478-131-9950-C 3XX Dieses Symbol gibt das Gewicht des Rasenmähers ohne Akku an. 1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt. 4 LEDs blinken rot. Im Akku besteht eine Störung.

Garantierter Schallleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten ver‐ gleichbar zu machen. Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifi‐ kation des Zellenherstellers hin. Der in der Anwendung zur Verfügung stehende Ener‐ gieinhalt ist geringer. Produkt nicht mit dem Hausmüll entsorgen. Messer einschalten und aus‐ schalten. Fahrgeschwindigkeit einstellen. Der Rasenmäher fährt in dieser Posi‐ tion mit der höchsten Geschwindigkeit. Der Rasenmäher fährt in dieser Posi‐ tion mit der niedrigsten Geschwindig‐ keit. 4 Sicherheitshinweise

Die Warnsymbole auf dem Rasenmäher oder dem Akku bedeuten Folgendes: Sicherheitshinweise und deren Maß‐ nahmen beachten. Gebrauchsanleitung lesen, verstehen und aufbewahren. Vorsicht vor fortschleudernden Objek‐ ten - Abstand halten und Dritte fernhal‐ ten.. Sich drehendes Messer nicht berühren. Akku während Arbeitsunterbrechun‐ gen, des Transports, der Aufbewah‐ rung, Wartung oder Reparatur heraus‐ nehmen. Sicherungsschlüssel während Arbeits‐ unterbrechungen, des Transports, der Aufbewahrung, Wartung oder Repara‐ tur abziehen. Sicherheitsabstand einhalten. Akku vor Hitze und Feuer schützen. Akku nicht in Flüssigkeiten tauchen. Zulässigen Temperaturbereich des Akkus einhalten.

4.2 Bestimmungsgemäße Verwen‐

dung Der Rasenmäher STIHL RMA 2 RPV oder RMA 2 RV dient zum Mulchen von trockenem Gras. Der Rasenmäher darf bei Regen nicht verwendet werden. Der Rasenmäher wird von einem Akku STIHL AP mit Energie versorgt. WARNUNG

Akkus, die nicht von STIHL für den Rasenmä‐ her freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sach‐ schaden kann entstehen.

Rasenmäher mit einem Akku STIHL AP verwenden. ■ Falls der Rasenmäher oder der Akku nicht bestimmungsgemäß verwendet werden, kön‐ nen Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Rasenmäher und Akku so verwenden, wie es in dieser Gebrauchsanleitung beschrie‐ ben ist. deutsch 4 Sicherheitshinweise 4 0478-131-9950-C4.3 Anforderungen an den Benut‐ zer WARNUNG

Benutzer ohne eine Unterweisung können die Gefahren des Rasenmähers und des Akkus nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden. ► Gebrauchsanleitung lesen, verste‐ hen und aufbewahren. ► Falls der Rasenmäher oder der Akku an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.

Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

Der Benutzer ist ausgeruht.

Der Benutzer ist körperlich, sensorisch und geistig fähig, den Rasenmäher und den Akku zu bedienen und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.

Der Benutzer kann die Gefahren des Rasenmähers und des Akkus erkennen und einschätzen.

Der Benutzer ist sich bewusst, dass er für Unfälle und Schäden verantwortlich ist.

Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.

Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit dem Rasen‐ mäher arbeitet.

Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträch‐ tigt.

Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert wer‐ den. Der Benutzer kann verletzt werden.

Eine lange Hose aus widerstandsfähigem Material tragen. ■ Während der Arbeit kann Staub aufgewirbelt werden. Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reakti‐ onen auslösen.

Falls Staub aufgewirbelt wird: Eine Staub‐ schutzmaske tragen. ■ Ungeeignete Bekleidung kann sich in Holz, Gestrüpp und in dem Rasenmäher verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.

Eng anliegende Bekleidung tragen. ► Schals und Schmuck ablegen. ■ Während der Reinigung, Wartung oder dem Transport kann der Benutzer in Kontakt mit dem Messer kommen. Der Benutzer kann ver‐ letzt werden.

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. ■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Der Benutzer kann verletzt werden.

Festes, geschlossenes Schuhwerk mit grif‐ figer Sohle tragen. ■ Während des Schärfens der Messer können Werkstoffpartikel weggeschleudert werden. Der Benutzer kann verletzt werden.

Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kenn‐ zeichnung im Handel erhältlich.

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen.

4.5 Arbeitsbereich und Umgebung

Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Rasenmähers und hochgeschleuderter Gegenstände nicht erken‐ nen und nicht einschätzen. Unbeteiligte Perso‐ nen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen. ► Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fern‐ halten. ► Sicherheitsabstand zu Gegenständen ein‐ halten. ► Rasenmäher nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem Rasenmäher spielen können. 4 Sicherheitshinweise deutsch 0478-131-9950-C 5■ Falls bei Regen gearbeitet wird, kann der Benutzer ausrutschen. Der Benutzer kann schwer verletzt oder getötet werden.

Falls es regnet: Nicht arbeiten. ■ Der Rasenmäher ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommen. Der Benutzer kann verletzt werden und der Rasenmäher kann beschädigt werden.

Nicht im Regen und nicht in feuchter Umge‐ bung arbeiten. ► Nasses Gras nicht mähen. ■ Elektrische Bauteile des Rasenmähers kön‐ nen Funken erzeugen. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

WARNUNG ■ Unbeteiligte Personen, Kinder und Tiere kön‐ nen die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt wer‐ den.

Unbeteiligte Personen, Kinder und Tiere fernhalten. ► Akku nicht unbeaufsichtigt lassen. ► Sicherstellen, dass Kinder nicht mit dem Akku spielen können. ■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen. ► Akku vor Hitze und Feuer schützen. ► Akku nicht ins Feuer werfen. ► Akku im Temperaturbereich zwi‐ schen ‑ 10 °C und + 50 °C einsetzen und aufbewahren. ► Akku nicht in Flüssigkeiten tauchen. ► Akku von metallischen Gegenständen fern‐ halten. ► Akku nicht hohem Druck aussetzen. ► Akku nicht Mikrowellen aussetzen. ► Akku vor Chemikalien und vor Salzen schützen.

4.6 Sicherheitsgerechter Zustand

Der Rasenmäher ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Rasenmäher ist unbeschädigt.

Der Rasenmäher ist sauber und trocken.

Die Bedienungselemente funktionieren und sind unverändert.

Das Messer ist richtig angebaut.

Original STIHL Zubehör für diesen Rasenmä‐ her ist angebaut.

Das Zubehör ist richtig angebaut. WARNUNG ■ In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionie‐ ren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer ver‐ letzt oder getötet werden.

Mit einem unbeschädigten Rasenmäher arbeiten. ► Falls der Rasenmäher verschmutzt oder nass ist: Rasenmäher reinigen und trock‐ nen lassen.

Rasenmäher nicht verändern. ► Falls die Bedienungselemente nicht funktio‐ nieren: Nicht mit dem Rasenmäher arbei‐ ten.

Original STIHL Zubehör für diesen Rasen‐ mäher anbauen. ► Messer so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist. ► Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.

Gegenstände nicht in die Öffnungen des Rasenmähers stecken. ► Kontakte der Schlüsselaufnahme nicht mit metallischen Gegenständen verbinden und kurzschließen.

Abgenutzte oder beschädigte Hinweisschil‐ der ersetzen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Das Messer ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Das Messer und die Anbauteile sind unbe‐ schädigt.

Das Messer ist nicht verformt.

Das Messer ist richtig angebaut. deutsch 4 Sicherheitshinweise 6 0478-131-9950-C– Das Messer ist richtig geschärft.

Das Messer ist gratfrei.

Das Messer ist richtig ausgewuchtet.

Die Mindeststärke und Mindestbreite des Mes‐ sers sind nicht unterschritten,

Der Schärfwinkel ist eingehalten, 20.2. WARNUNG ■ In einem nicht sicherheitsgerechten Zustand können sich Teile des Messers lösen und weggeschleudert werden. Personen können schwer verletzt werden.

Mit einem unbeschädigten Messer und unbeschädigten Anbauteilen arbeiten. ► Messer richtig anbauen. ► Messer richtig schärfen. ► Falls die Mindeststärke oder die Mindest‐ breite unterschritten ist: Messer ersetzen. ► Messer von einem STIHL Fachhändler aus‐ wuchten lassen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

Der Akku ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Der Akku ist unbeschädigt.

Der Akku ist sauber und trocken.

Der Akku funktioniert und ist unverändert. WARNUNG

In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr sicher funktionieren. Personen können schwer verletzt werden.

Mit einem unbeschädigten und funktionier‐ enden Akku arbeiten. ► Einen beschädigten oder defekten Akku nicht laden. ► Falls der Akku verschmutzt oder nass ist: Akku reinigen und trocknen lassen. ► Akku nicht verändern. ► Gegenstände nicht in die Öffnungen des Akkus stecken. ► Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschließen.

Akku nicht öffnen. ► Abgenutzte oder beschädigte Hinweisschil‐ der ersetzen. ■ Aus einem beschädigten Akku kann Flüssig‐ keit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, kön‐ nen die Haut oder die Augen gereizt werden.

Kontakt mit der Flüssigkeit vermeiden. ► Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.

Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.

Falls der Akku brennt: Versuchen, den Akku mit einem Feuerlöscher oder Wasser zu löschen.

WARNUNG ■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt wer‐ den.

Ruhig und überlegt arbeiten. ► Falls die Lichtverhältnisse und Sichtverhält‐ nisse schlecht sind: Nicht mit dem Rasen‐ mäher arbeiten.

Rasenmäher alleine bedienen. ► Auf Hindernisse achten. ► Rasenmäher nicht kippen. ► Auf dem Boden stehend arbeiten und das Gleichgewicht halten. ► Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen. ► Falls an einem Hang gemäht wird: Quer zum Hang mähen. ► Nicht an Hängen mit einer Steigung über 25° (46,6 %) arbeiten. ■ Das sich drehende Messer kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden. ► Sich drehendes Messer nicht berüh‐ ren. ► Falls das Messer durch einen Gegenstand blockiert ist: Rasenmä‐ her ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausneh‐ men. Erst dann den Gegenstand beseitigen.

Falls während der Arbeit ohne Fahrantrieb gearbeitet wird, kann der Fahrantrieb unbeab‐ sichtigt eingeschaltet werden und der Rasen‐ mäher setzt sich in Bewegung. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen. 4 Sicherheitshinweise deutsch 0478-131-9950-C 7► Schaltbügel für Fahrantrieb nur betätigen, wenn der Fahrantrieb eingeschaltet werden soll.

Falls sich der Rasenmäher während der Arbeit verändert oder sich ungewohnt verhält, kann der Rasenmäher in einem nicht sicherheitsge‐ rechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Arbeit beenden, Sicherungsschlüssel abzie‐ hen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen.

Während der Arbeit können Vibrationen durch den Rasenmäher entstehen. ► Handschuhe tragen. ► Arbeitspausen machen. ► Falls Anzeichen einer Durchblutungsstö‐ rung auftreten: Einen Arzt aufsuchen. ■ Falls während der Arbeit das Messer auf einen fremden Gegenstand trifft, kann dieser oder Teile davon beschädigt oder mit hoher Geschwindigkeit hochgeschleudert werden. Personen können verletzt werden und Sach‐ schaden kann entstehen.

Fremde Gegenstände aus dem Arbeitsbe‐ reich entfernen. ■ Wenn der Schaltbügel für Mähbetrieb losge‐ lassen wird, dreht sich das Messer noch kurze Zeit weiter. Personen können schwer verletzt werden.

Warten, bis das Messer sich nicht mehr dreht. ■ Falls das sich drehende Messer auf einen har‐ ten Gegenstand trifft, können Funken entste‐ hen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen kön‐ nen schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Nicht in einer leicht brennbaren Umgebung arbeiten. ■ Falls der Rasenmäher auf abschüssigen Flä‐ chen abgestellt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.

Rasenmäher nur loslassen, wenn er auf einer ebenen Fläche steht und nicht von selbst davonrollen kann.

Falls Gegenstände am Lenker befestigt wer‐ den, kann der Rasenmäher durch das zusätz‐ liche Gewicht umkippen. Personen können verletzt werden und Sachschaden kann ent‐ stehen.

Keine Gegenstände am Lenker befestigen. GEFAHR ■ Falls in der Umgebung von spannungsführen‐ den Leitungen gearbeitet wird, kann das Mes‐ ser mit den spannungsführenden Leitungen in Kontakt kommen und diese beschädigen. Der Benutzer kann schwer verletzt oder getötet werden.

Nicht in der Umgebung von spannungsführ‐ enden Leitungen arbeiten. ■ Falls bei einem Gewitter gearbeitet wird, kann der Benutzer vom Blitz getroffen werden. Der Benutzer kann schwer verletzt oder getötet werden.

Falls es gewittert: Nicht arbeiten.

WARNUNG ■ Während des Transports kann der Rasenmä‐ her umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher mit Spanngurten, Riemen oder einem Netz so sichern, dass er nicht umkippen und sich nicht bewegen kann.

Falls während dem Transport mit ausgeschal‐ tetem Fahrantrieb der Sicherungsschlüssel und der Akku eingesetzt ist, kann der Fahran‐ trieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Per‐ sonen können schwer verletzt werden und Sachschaden kann entstehen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.

Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann deutsch 4 Sicherheitshinweise 8 0478-131-9950-Cder Akku beschädigt werden und Sachscha‐ den kann entstehen. ► Einen beschädigten Akku nicht transportie‐ ren. ► Akku in einer elektrisch nicht leitfähigen Verpackung transportieren. ■ Während des Transports kann der Akku umkippen oder sich bewegen. Personen kön‐ nen verletzt werden und Sachschaden kann entstehen.

Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann. ► Verpackung so sichern, dass sie sich nicht bewegen kann.

WARNUNG ■ Kinder können die Gefahren des Rasenmä‐ hers nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher außerhalb der Reichweite von Kindern aufbewahren. ■ Die elektrischen Kontakte an dem Rasenmä‐ her und metallische Bauteile können durch Feuchtigkeit korrodieren. Der Rasenmäher kann beschädigt werden. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher sauber und trocken aufbe‐ wahren. ■ Falls während der Aufbewahrung der Siche‐ rungsschlüssel und der Akku eingesetzt sind, können das Messer und der Fahrantrieb unbe‐ absichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Perso‐ nen können schwer verletzt werden und Sach‐ schaden kann entstehen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ■ Falls der Rasenmäher auf abschüssigen Flä‐ chen aufbewahrt wird, kann er unbeabsichtigt davonrollen. Personen können verletzt werden und Sachschaden kann entstehen.

Rasenmäher nur auf ebenen Flächen auf‐ bewahren.

WARNUNG ■ Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder kön‐ nen schwer verletzt werden.

Akku außerhalb der Reichweite von Kin‐ dern aufbewahren. ■ Der Akku ist nicht gegen alle Umgebungseinf‐ lüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku beschädigt werden.

Akku sauber und trocken aufbewahren. ► Akku in einem geschlossenen Raum aufbe‐ wahren. ► Akku getrennt vom Rasenmäher und dem Ladegerät aufbewahren. ► Akku in einer elektrisch nicht leitfähigen Verpackung aufbewahren. ► Akku im Temperaturbereich zwischen - 10 °C und + 50 °C aufbewahren.

4.10 Reinigen, Warten und Reparie‐

Falls während der Reinigung, Wartung oder Reparatur der Sicherungsschlüssel und der Akku eingesetzt ist, kann das Messer unbeab‐ sichtigt eingeschaltet werden. Personen kön‐ nen schwer verletzt werden und Sachschaden kann entstehen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ■ Falls während der Reinigung, Wartung und Reparatur der Sicherungsschlüssel und der Akku eingesetzt ist, kann der Fahrantrieb unbeabsichtigt eingeschaltet werden und der Rasenmäher setzt sich in Bewegung. Perso‐ 4 Sicherheitshinweise deutsch 0478-131-9950-C 9nen können schwer verletzt werden und Sach‐ schaden kann entstehen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenstän‐ den können den Rasenmäher, das Messer und den Akku beschädigen. Falls der Rasen‐ mäher, das Messer und der Akku nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtun‐ gen außer Kraft gesetzt werden. Personen können schwer verletzt werden. ► Rasenmäher, Messer und Akku so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

Falls der Rasenmäher, das Messer oder der Akku nicht richtig gewartet oder repariert wer‐ den, können Bauteile nicht mehr richtig funkti‐ onieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.

Rasenmäher und Akku nicht selbst warten oder reparieren. ► Falls der Rasenmäher oder der Akku gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.

Messer so warten, wie es in dieser Gebrauchsanleitung beschrieben ist. ■ Während der Reinigung, Wartung oder Repa‐ ratur des Messers kann der Benutzer sich an scharfen Schneidkanten schneiden. Der Benutzer kann verletzt werden.

Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. ■ Während des Schärfens kann das Messer heiß werden. Der Benutzer kann sich verbren‐ nen.

Warten, bis das Messer abgekühlt ist. ► Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. 5 Rasenmäher einsatzbereit machen

5.1 Rasenmäher einsatzbereit

machen Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden: ► Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:

Akku vollständig laden, 6.1.

Rasenmäher reinigen, 16.2.

Messer prüfen, 11.2.

Lenker aufklappen, 7.1.1.

Schnitthöhe einstellen, 12.2.

Bedienungselemente prüfen, 11.1. ► Falls während der Prüfung der Bedienungs‐ elemente 3 LEDs rot blinken: Sicherungs‐ schlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. In dem Rasenmäher besteht eine Störung. ► Falls die Schritte nicht durchgeführt werden können: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. 6 Akku laden und LEDs

Die Ladezeit hängt von verschiedenen Einflüs‐ sen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/ charging-times angegeben. ► Akku so laden, wie es in der Gebrauchsanlei‐ tung Ladegerät STIHL AL 101, 300, 500 beschrieben ist.

6.2 Ladezustand anzeigen

20-40% 40-60% 60-80% 80-100% 0-20% ► Drucktaste (1) drücken. Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an. ► Falls die rechte LED grün blinkt: Akku laden.

Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken. deutsch 5 Rasenmäher einsatzbereit machen 10 0478-131-9950-CFalls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt. ► Falls die LEDs rot leuchten oder blinken: Stö‐ rungen beheben, 19.1. Im Rasenmäher oder im Akku besteht eine Störung. 7 Rasenmäher zusammen‐ bauen

7.1 Lenker aufklappen und zusam‐

7.1.1 Lenker aufklappen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher auf eine ebene Fläche stellen. ► Lenker (1) aufklappen und darauf achten, dass die Seilzüge (2) nicht eingeklemmt wer‐ den. ► Schnellspanner (1) eindrehen. ► Schnellspanner (1) in Richtung des Lenk‐ ers (2) zuklappen. Der Lenker (2) ist fest mit dem Rasenmäher verbunden und die Schnellspanner (1) liegen eng am Lenker (2) an.

7.1.2 Lenker zusammenklappen

Der Lenker kann zum platzsparenden Transpor‐ tieren oder Aufbewahren zusammengeklappt werden. ► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher auf eine ebene Fläche stellen. ► Lenker (1) festhalten und Schnellspanner (2) aufklappen. ► Lenker (1) nach vorne umklappen. 8 Akku einsetzen und herausnehmen

RMA 2 RPV: Der Rasenmäher RMA 2 RPV kann mit zwei Akkus betrieben werden. Sobald der Akku im ersten Akku-Schacht (3) leer ist, wird automa‐ tisch auf den Akku im zweiten Akku-Schacht (4) umgeschaltet. Während der Arbeit muss im ers‐ ten Akku-Schacht (3) immer ein Akku eingesetzt sein. RMA 2 RV: Der Rasenmäher RMA 2 RV ist mit einem Akku- Schacht (3) und einem Transport-Schacht (4) ausgestattet. Der Rasenmäher kann nur mit dem Akku im Akku-Schacht (3) betrieben werden. Ein Ersatz-Akku kann im Transport-Schacht (4) mit‐ geführt werden. 7 Rasenmäher zusammenbauen deutsch 0478-131-9950-C 11► Klappe (1) bis zum Anschlag öffnen und hal‐ ten. ► Akku (2) bis zum Anschlag in den Akku- Schacht (3) drücken. Der Akku (2) rastet mit einem Klick ein und ist verriegelt. ► Falls ein zweiter Akku mitgeführt werden soll: Akku in den Akku-Schacht (4) oder Transport- Schacht (4) einsetzen. Der Akku rastet mit einem Klick ein und ist verriegelt. ► Klappe (1) schließen.

8.2 Akku herausnehmen

► Rasenmäher auf eine ebene Fläche stellen. ► Klappe (1) bis zum Anschlag öffnen und hal‐ ten. ► Sperrhebel (2) drücken. Der Akku (3) ist entriegelt. ► Akku (3) herausnehmen. ► Klappe (1) schließen. 9 Sicherungsschlüssel ein‐ stecken und abziehen

9.1 Sicherungsschlüssel einste‐

cken ► Klappe (1) bis zum Anschlag öffnen und hal‐ ten. ► Sicherungsschlüssel (2) in die Schlüsselauf‐ nahme (3) stecken. ► Klappe (1) schließen.

9.2 Sicherungsschlüssel abziehen

► Klappe bis zum Anschlag öffnen und halten. ► Sicherungsschlüssel abziehen. ► Klappe schließen. ► Sicherungsschlüssel außerhalb der Reich‐ weite von Kindern aufbewahren. 10 Rasenmäher einschalten und ausschalten

10.1 Messer einschalten und aus‐

10.1.1 Messer einschalten

► Rasenmäher auf eine ebene Fläche stellen. ► Sperrknopf (1) mit der rechten Hand drücken und gedrückt halten. ► Schaltbügel für Mähbetrieb (2) mit der linken Hand vollständig in Richtung des Lenkers (3) ziehen und so halten, dass der Daumen den Lenker (3) umschließt. Das Messer dreht sich. ► Sperrknopf (1) loslassen. deutsch 9 Sicherungsschlüssel einstecken und abziehen 12 0478-131-9950-C► Lenker (3) und Schaltbügel für Mähbetrieb (2) mit der rechten Hand so festhalten, dass der Daumen den Lenker (3) umschließt.

10.1.2 Messer ausschalten

► Schaltbügel für Mähbetrieb loslassen. ► Warten, bis sich das Messer nicht mehr dreht. ► Falls sich das Messer weiter dreht: Siche‐ rungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt.

10.2 Fahrantrieb einschalten und

10.2.1 Fahrantrieb einschalten

Mit dem Hebel kann die jeweils maximal mögli‐ che Fahrgeschwindigkeit in 5 Stufen vorgewählt werden. Durch Verschieben des Hebels in Rich‐ tung wird die maximal mögliche Fahrge‐ schwindigkeit erhöht, in Richtung wird sie ver‐ ringert. In Position ist der Fahrantrieb deakti‐ viert. Mit dem Schaltbügel für Fahrantrieb kann die Geschwindigkeit stufenlos von 2,0 km/h bis zur vorgewählten Maximalgeschwindigkeit geregelt werden. Je weiter der Schaltbügel für Fahran‐ trieb in Richtung Lenker gezogen wird, desto höher ist die Geschwindigkeit,

► Rasenmäher auf eine ebene Fläche stellen. ► Messer einschalten. ► Hebel (3) in die gewünschte Position stellen. ► Schaltbügel für Fahrantrieb (1) vollständig in Richtung des Lenkers (2) ziehen und so hal‐ ten, dass der Daumen den Lenker (2) umschließt. Der Rasenmäher setzt sich in Bewegung.

10.2.2 Fahrantrieb ausschalten

► Schaltbügel für Fahrantrieb loslassen. ► Warten, bis der Rasenmäher stehen bleibt. ► Falls der Rasenmäher weiter fährt: Siche‐ rungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt. 11 Rasenmäher und Akku prüfen

11.1 Bedienungselemente prüfen

Sperrknopf und Schaltbügel für Mähbetrieb ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Sperrknopf drücken und wieder loslassen. ► Schaltbügel für Mähbetrieb vollständig in Rich‐ tung des Lenkers ziehen und wieder loslas‐ sen. ► Falls der Sperrknopf oder der Schaltbü‐ gel für Mähbetrieb schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Rasen‐ mäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Sperrknopf oder der Schaltbügel für Mäh‐ betrieb ist defekt. Schaltbügel für Fahrantrieb ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Schaltbügel für Fahrantrieb vollständig in Richtung des Lenkers ziehen und wieder los‐ lassen. ► Falls der Schaltbügel für Fahrantrieb schwer‐ gängig ist oder nicht in die Ausgangsposition zurückfedert: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schaltbügel für Fahrantrieb ist defekt. Hebel ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.

Hebel auf , dann auf stellen. ► Falls der Hebel sehr leichtgängig ist: Rasen‐ mäher nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Hebel ist defekt. Rasenmäher einschalten ► Sicherungsschlüssel einstecken. ► Akku einsetzen. ► Sperrknopf mit der rechten Hand drücken und gedrückt halten. ► Schaltbügel für Mähbetrieb mit der linken Hand vollständig in Richtung des Lenkers zie‐ hen und so halten, dass der Daumen den Len‐ ker umschließt. Das Messer dreht sich. ► Falls 3 LEDs rot blinken: Sicherungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. In dem Rasenmäher besteht eine Störung. 11 Rasenmäher und Akku prüfen deutsch 0478-131-9950-C 13► Sperrknopf und Schaltbügel für Mähbetrieb loslassen. Das Messer dreht sich nach kurzer Zeit nicht mehr. ► Falls sich das Messer weiter dreht: Siche‐ rungsschlüssel abziehen, Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt. Fahrantrieb einschalten ► Sicherungsschlüssel einstecken. ► Akku einsetzen. ► Schaltbügel für Fahrantrieb vollständig in Richtung des Lenkers ziehen und so halten, dass der Daumen den Lenker umschließt. Der Rasenmäher setzt sich in Bewegung. ► Schaltbügel für Fahrantrieb loslassen. Der Rasenmäher bleibt stehen. ► Falls der Rasenmäher weiter fährt: Akku herausnehmen und einen STIHL Fachhändler aufsuchen. Der Rasenmäher ist defekt.

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen.

Rasenmäher aufstellen, 16.1. ► Folgendes messen:

Schärfwinkel c ► Falls die Mindeststärke oder die Mindestbreite unterschritten ist: Messer ersetzen, 20.2. ► Falls der Schärfwinkel nicht eingehalten ist: Messer schärfen, 20.2. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

► Drucktaste am Akku drücken. Die LEDs leuchten oder blinken. ► Falls die LEDs nicht leuchten oder blinken: Akku nicht verwenden und einen STIHL Fach‐ händler aufsuchen. Im Akku besteht eine Störung. 12 Mit dem Rasenmäher arbeiten

12.1 Rasenmäher halten und führen

► Lenker mit beiden Händen so festhalten, dass die Daumen den Lenker umschließen.

12.2 Schnitthöhe einstellen

Es können 4 Schnitthöhen eingestellt werden:

85 mm = Position 4 Die Schnitthöhe wird hinten und vorne getrennt eingestellt. Die Einstellung der Schnitthöhe muss hinten und vorne identisch sein. Schnitthöhe hinten einstellen ► Hinterachse (1) nach unten drücken. Die Hinterachse (1) ist gelöst und kann ver‐ stellt werden. ► Hinterachse (1) links und rechts in die gewünschte Position stellen. deutsch 12 Mit dem Rasenmäher arbeiten 14 0478-131-9950-CSchnitthöhe vorne einstellen ► Hebel (1) nach außen drücken, in die gewünschte Position stellen und einrasten las‐ sen.

12.3 ECO-Modus einschalten

Wenn der ECO-Modus eingeschaltet ist, erkennt der Rasenmäher die aktuellen Arbeitsbedingun‐ gen und stellt die passende Drehzahl des Mes‐ sers automatisch ein. Die Akku-Laufzeit kann dadurch verlängert wer‐ den. ► Klappe (1) bis zum Anschlag öffnen und hal‐ ten. ► ECO-Schalter (2) in die Position I stellen. ► Klappe (1) schließen.

Beim Mulchen wird das abgeschnittene Gras durch eine spezielle Führung des Luftstroms im Messerbereich mehrmals zerschnitten und danach wieder in die Grasnarbe zurück gebla‐ sen. Das Schnittgut verbleibt auf der Rasenflä‐ che, wo es leicht verrottet und als natürlicher Dünger dient. Einen schönen und dichten Rasen erhält man durch häufiges Mulchen, dabei sollte 1/3 der Grashöhe geschnitten werden. Voraussetzungen für ein gutes Mulchergebnis:

Häufigkeit: Im Frühling (Hauptwachstumsperi‐ ode) mindestens 2-mal pro Woche, im Som‐ mer und im Herbst 1-mal pro Woche.

Schnitthöhe: Etwa ein Drittel der Grashöhe abschneiden.

Möglichst bei trockenem Rasen arbeiten.

Gut geschärfte Schneidmesser verwenden.

Kleine Vorschubgeschwindigkeit wählen.

Mährichtung variieren und auf Überlappung der Mähbahnen achten.

Sehr hohen Rasen immer stufenweise mähen. ► Falls mit eingeschaltetem Fahrantrieb gearbei‐ tet wird: Rasenmäher kontrolliert vorwärts fah‐ ren. ► Falls mit ausgeschaltetem Fahrantrieb gear‐ beitet wird: Rasenmäher langsam und kontrol‐ liert vorwärts schieben. 13 Nach dem Arbeiten

13.1 Nach dem Arbeiten

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Falls der Rasenmäher nass ist: Rasenmäher trocknen lassen. ► Falls der Akku nass ist: Akku trocknen lassen. ► Rasenmäher reinigen. ► Akku reinigen. 14 Transportieren

14.1 Rasenmäher transportieren

► Rasenmäher ausschalten. Das Messer darf sich nicht drehen. ► Sicherungsschlüssel abziehen und Akku herausnehmen. Rasenmäher schieben ► Rasenmäher langsam und kontrolliert vorwärts schieben. 13 Nach dem Arbeiten deutsch 0478-131-9950-C 15Rasenmäher tragen ► Arbeitshandschuhe aus widerstandsfähigem Material tragen. ► Rasenmäher von einer Person mit beiden Händen am Transportgriff (1) festhalten und von einer anderen Person mit beiden Händen am Lenker (2) festhalten. ► Rasenmäher zu zweit anheben und tragen. Rasenmäher in einem Fahrzeug transportieren ► Rasenmäher stehend so sichern, dass der Rasenmäher nicht umkippt und sich nicht bewegen kann.

14.2 Akku transportieren

► Rasenmäher ausschalten und Akku heraus‐ nehmen. ► Sicherstellen, dass der Akku im sicherheitsge‐ rechten Zustand ist. ► Akku so verpacken, dass folgende Bedingun‐ gen erfüllt sind:

Die Verpackung ist elektrisch nicht leitfähig.

Der Akku kann sich in der Verpackung nicht bewegen. ► Verpackung so sichern, dass sie sich nicht bewegen kann. Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kri‐ terien Teil III, Unterabschnitt 38.3 geprüft. Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben. 15 Aufbewahren

15.1 Rasenmäher aufbewahren

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher so aufbewahren, dass folgende Bedingungen erfüllt sind:

Der Rasenmäher ist außerhalb der Reich‐ weite von Kindern.

Der Rasenmäher ist sauber und trocken.

Der Rasenmäher kann nicht umkippen.

Der Rasenmäher kann nicht davonrollen.

15.2 Akku aufbewahren

STIHL empfiehlt, den Akku in einem Ladezu‐ stand zwischen 40 % und 60 % (2 grün leucht‐ ende LEDs) aufzubewahren. ► Akku so aufbewahren, dass folgende Bedin‐ gungen erfüllt sind:

Der Akku ist außerhalb der Reichweite von Kindern.

Der Akku ist sauber und trocken.

Der Akku ist in einem geschlossenen Raum.

Der Akku ist getrennt von dem Rasenmäher und dem Ladegerät.

Der Akku ist in einer elektrisch nicht leitfähi‐ gen Verpackung.

Der Akku ist im Temperaturbereich zwi‐ schen ‑ 10 °C und + 50 °C. 16 Reinigen

16.1 Rasenmäher aufstellen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher auf eine ebene Fläche stellen. ► Schnellspanner (1) öffnen und Lenker (2) nach unten ablegen. deutsch 15 Aufbewahren 16 0478-131-9950-C► Rasenmäher am Transportgriff (1) festhalten und nach hinten aufstellen.

16.2 Rasenmäher reinigen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher mit einem feuchten Tuch reini‐ gen. ► Fremdkörper aus dem Akku-Schacht entfer‐ nen und den Akku-Schacht mit einem feuch‐ ten Tuch reinigen. ► Elektrische Kontakte im Akku-Schacht mit einem Pinsel oder einer weichen Bürste reini‐ gen. ► Lüftungsschlitze mit einem Pinsel reinigen. ► Rasenmäher aufstellen. ► Bereich um das Messer und das Messer mit einem Holzstab, einer weichen Bürste oder einem feuchten Tuch reinigen.

► Akku mit einem feuchten Tuch reinigen. 17 Warten

17.1 Messer abbauen und anbauen

17.1.1 Messer abbauen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher aufstellen. ► Messer (1) mit einem Holzstück (2) blockieren. ► Schraube (3) in Pfeilrichtung herausdrehen und mit Scheibe (4) abnehmen. ► Messer (1) abnehmen. ► Schraube (3) und Scheibe (4) entsorgen. Für den Anbau des Messers (1) eine neue Schraube und Scheibe verwenden.

17.1.2 Messer anbauen

► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher aufstellen. ► Die neue Scheibe (1) mit der Wölbung nach außen auf die neue Schraube (2) legen. ► Schraubensicherung Loctite 243 auf das Gewinde der Schraube (2) auftragen. ► Messer (3) so ansetzen, dass die Erhebungen auf der Anlagefläche (4) in die Aussparun‐ gen (5) greifen. ► Schraube (2) zusammen mit Scheibe (1) ein‐ drehen. ► Messer (1) mit einem Holzstück (2) blockieren. ► Schraube (3) mit 65 Nm anziehen.

17.2 Messer schärfen und auswuch‐

ten Es erfordert viel Übung das Messer richtig zu schärfen und auszuwuchten. STIHL empfiehlt, das Messer von einem STIHL Fachhändler schärfen und auswuchten zu las‐ sen. WARNUNG ■ Die Schneidkanten des Messers sind scharf. Der Benutzer kann sich schneiden. ► Arbeitshandschuhe aus widerstandsfähi‐ gem Material tragen. ► Rasenmäher ausschalten, Sicherungsschlüs‐ sel abziehen und Akku herausnehmen. ► Rasenmäher aufstellen. ► Messer abbauen. 17 Warten deutsch 0478-131-9950-C 17► Messer schärfen. Dabei den Schärfwinkel beachten und das Messer kühlen, 20.2. Das Messer darf während des Schärfens nicht blau anlaufen. ► Messer anbauen. ► Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen. 18 Reparieren

18.1 Rasenmäher und Akku reparie‐

ren Der Benutzer kann den Rasenmäher, das Mes‐ ser und den Akku nicht selbst reparieren. ► Falls der Rasenmäher oder das Messer beschädigt ist: Rasenmäher oder Messer nicht verwenden und einen STIHL Fachhändler auf‐ suchen. ► Falls der Akku defekt oder beschädigt ist: Akku ersetzen. ► Falls Hinweisschilder unleserlich oder beschä‐ digt sind: Hinweisschilder von einem STIHL Fachhändler ersetzen lassen. 19 Störungen beheben

19.1 Störungen des Rasenmähers oder des Akkus beheben

Störung LEDs am Akku Ursache Abhilfe Der Rasenmäher läuft beim Ein‐ schalten nicht an. 1 LED blinkt grün. Der Ladezustand des Akkus ist zu gering. ► Akku laden. 1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Akku abkühlen oder erwärmen lassen. 3 LEDs blinken rot. In dem Rasenmäher besteht eine Störung. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Elektrische Kontakte im Akku-Schacht reinigen. ► Akku einsetzen. ► Rasenmäher einschalten. ► Falls weiterhin 3 LEDs rot blinken: Rasenmäher nicht verwenden und einen STIHL Fachhändler aufsuchen. 3 LEDs leuch‐ ten rot. Der Rasenmäher ist zu warm. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher abkühlen lassen. 4 LEDs blinken rot. Im Akku besteht eine Störung. ► Akku herausnehmen und erneut einset‐ zen. ► Rasenmäher einschalten. ► Falls weiterhin 4 LEDs rot blinken: Akku nicht verwenden und einen STIHL Fach‐ händler aufsuchen. Die elektrische Ver‐ bindung zwischen dem Rasenmäher und dem Akku ist unter‐ brochen. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Elektrische Kontakte im Akku-Schacht reinigen. ► Sicherungsschlüssel einstecken. ► Akku einsetzen. Der Rasenmäher oder der Akku sind feucht. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher reinigen. ► Rasenmäher oder Akku trocknen lassen. Der Widerstand am Messer ist zu groß. ► Größere Schnitthöhe einstellen. deutsch 18 Reparieren 18 0478-131-9950-CStörung LEDs am Akku Ursache Abhilfe ► Rasenmäher in niedrigerem Gras ein‐ schalten. Der Bereich um das Messer ist verstopft. ► Rasenmäher reinigen. Der Fahrantrieb funktioniert nicht. Im Fahrantrieb besteht eine Störung. ► Einen STIHL Fachhändler aufsuchen. Der Rasenmäher schaltet im Betrieb ab. 3 LEDs leuch‐ ten rot. Der Rasenmäher ist zu warm. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher abkühlen lassen. ► Rasenmäher reinigen. ► Rasenmäher nicht zu oft in kurzer Zeit einschalten. ► Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Fahrantrieb ausschalten. ► Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Langsamer vorwärts gehen. ► Größere Schnitthöhe einstellen. ► Niedrigeres Gras mähen. Das Messer ist blo‐ ckiert. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen. ► Rasenmäher reinigen. Es besteht eine elekt‐ rische Störung. ► Akku herausnehmen und erneut einset‐ zen. ► Rasenmäher einschalten. Der Rasenmäher vibriert im Betrieb stark. Die Schraube am Messer ist lose. ► Schraube fest anziehen. Das Messer ist nicht richtig ausgewuchtet. ► Messer schärfen und auswuchten. Die Betriebszeit des Rasenmä‐ hers ist zu kurz. Der Akku ist nicht voll‐ ständig geladen. ► Akku vollständig laden. Die Lebensdauer des Akkus ist überschrit‐ ten. ► Akku ersetzen. Der Bereich um das Messer ist verstopft. ► Rasenmäher reinigen. Das Messer ist stumpf oder verschlissen. ► Messer schärfen und auswuchten. Der Widerstand am Messer ist zu groß. ► Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Fahrantrieb ausschalten. ► Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Langsamer vorwärts gehen. ► Größere Schnitthöhe einstellen. ► Niedrigeres Gras mähen. Der Akku klemmt beim Einsetzen in den Akku- Schacht. Die Führungen oder elektrischen Kontakte im Akku-Schacht sind verschmutzt. ► Rasenmäher reinigen. Nach dem Ein‐ setzen des Akkus in das Ladegerät startet der Ladevorgang nicht. 1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt. ► Akku im Ladegerät eingesetzt lassen. Der Ladevorgang startet automatisch, sobald der zulässige Temperaturbereich erreicht ist. 19 Störungen beheben deutsch 0478-131-9950-C 19Störung LEDs am Akku Ursache Abhilfe Das Gras ist unsauber geschnitten oder der Rasen ist gelb. Das Messer ist stumpf oder verschlissen. ► Messer schärfen und auswuchten. Der Widerstand am Messer ist zu groß. ► Falls mit eingeschaltetem Fahrantrieb gearbeitet wird: Fahrantrieb ausschalten. ► Falls mit ausgeschaltetem Fahrantrieb gearbeitet wird: Langsamer vorwärts gehen. ► Größere Schnitthöhe einstellen. ► Niedrigeres Gras mähen. 20 Technische Daten

20.1 Rasenmäher STIHL

Zulässiger Akku: STIHL AP

RMA 2.2 RV: 22,4 kg Schnittbreite: 46 cm

Drehzahl im ECO-Modus: 2800 min

minimale Fahrgeschwindigkeit: 2,0 km/h maximale Fahrgeschwindigkeit (abhängig vom verwendeten Akku):

AP 300: 4,5 km/h Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

Mindestbreite b: 45 mm

Akku-Technologie: Lithium-Ionen

Kapazität in Ah: siehe Leistungsschild

Energieinhalt in Wh: siehe Leistungsschild

Gewicht in kg: siehe Leistungsschild

Zulässiger Temperaturbereich für Verwendung und Aufbewahrung: - 10 °C bis + 50 °C

20.4 Schallwerte und Vibrations‐

werte Der K-Wert für den Schalldruckpegel beträgt 2 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2,4 dB(A). Der K-Wert für den Vibrations‐ wert beträgt 0,7 m/s².

gemessen nach EN 60335-2-77: 74 dB(A)

Garantierter Schallleistungspegel L WAd gemessen nach 2000/14/EG / S.I. 2001/1701: 88 dB(A)

gemessen nach EN 20643, EN 60335-2-77, Lenker: 1,4 m/s² Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten heran‐ gezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrati‐ onsbelastung verwendet werden. Die tatsächli‐ che Vibrationsbelastung muss eingeschätzt wer‐ den. Dabei können auch die Zeiten berücksich‐ tigt werden, in denen das Elektrogerät abge‐ schaltet ist, und solche, in denen es zwar einge‐ schaltet ist, aber ohne Belastung läuft. Informationen zur Erfüllung der Arbeitgeberricht‐ linie Vibration 2002/44/EG und S.I. 2005/1093 sind unter www.stihl.com/vib angegeben.

REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien. deutsch 20 Technische Daten 20 0478-131-9950-CInformationen zur Erfüllung der REACH Verord‐ nung sind unter www.stihl.com/reach angege‐ ben. 21 Ersatzteile und Zubehör

21.1 Ersatzteile und Zubehör

Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör. STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden. Ersatzteile und Zubehör anderer Hersteller kön‐ nen durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeo‐ bachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen. Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

21.2 Wichtige Ersatzteile

Scheibe: 0000 702 6600 22 Entsorgen

22.1 Rasenmäher und Akku entsor‐

gen Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich. ► Rasenmäher, Messer, Akku, Zubehör und Verpackung vorschriftsmäßig und umwelt‐ freundlich entsorgen. 23 EU-Konformitätserklärung

23.1 Rasenmäher STIHL

RMA 2.2 RPV, RMA 2.2 RV

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österreich erklärt in alleiniger Verantwortung, dass

Bauart: Akku-Rasenmäher

Schnittbreite: 46 cm

Serienidentifizierung: 6357 den einschlägigen Bestimmungen der Richtlinien 2000/14/EG, 2006/42/EG, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 60335-1, EN 60335‑2-77, EN 55014-1 und EN 55014-2. Beteiligte benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Zur Ermittlung des gemessenen und des garan‐ tierten Schallleistungspegels wurde nach Richtli‐ nie 2000/14/EG, Anhang VIII verfahren.

Gemessener Schallleistungspegel: 86 dB(A)

Garantierter Schallleistungspegel: 88 dB(A) Die Technischen Unterlagen sind bei der STIHL Tirol GmbH aufbewahrt. Das Baujahr und die Maschinennummer sind auf dem Rasenmäher angegeben. Langkampfen, 02.01.2020 STIHL Tirol GmbH

Matthias Fleischer, Bereichsleiter Forschung und Entwicklung

Sven Zimmermann, Hauptabteilungsleiter Quali‐ tät 24 Anschriften

24.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

24.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: [phone] ÖSTERREICH STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf 21 Ersatzteile und Zubehör deutsch 0478-131-9950-C 21Telefon: [phone] SCHWEIZ STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: [phone] TSCHECHISCHE REPUBLIK Andreas STIHL, spol. s r.o. Chrlická 753 664 42 Modřice

Dieses Kapitel gibt die in der Norm EN 60335-2-77, Anhang EE, für elektrisch betrie‐ bene Rasenmäher vorformulierten, allgemeinen Sicherheitshinweise wieder. WARNUNG ■ Lesen Sie alle Sicherheitshinweise, Anweisun‐ gen, Bebilderungen und technischen Daten, mit denen dieser Rasenmäher versehen ist. Versäumnisse bei der Einhaltung der nachfol‐ genden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheits‐ hinweise und Anweisungen für die Zukunft auf.

Lesen Sie die Gebrauchsanweisung sorgfäl‐ tig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschine ver‐ traut;

erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestimmungen können das Mindest‐ alter des Benutzers festlegen;

mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der Nähe sind;

denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwort‐ lich ist.

25.3 Vorbereitende Maßnahmen

Beim Betrieb der Maschine sind immer fes‐ tes Schuhwerk und lange Hosen zu tragen. Betreiben Sie die Maschine nicht barfüßig oder in leichten Sandalen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleudert werden kön‐ nen.

Vor dem Gebrauch ist immer durch Sichtkon‐ trolle zu prüfen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneid‐ messer und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise ausgetauscht werden. Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden. deutsch 25 Sicherheitstechnische Hinweise für Rasenmäher 22 0478-131-9950-C25.4 Handhabung

Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

Achten Sie immer auf einen guten Stand an Hängen.

Führen Sie die Maschine nur im Schritt‐ tempo.

Mähen Sie quer zum Hang, niemals auf- oder abwärts.

Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

Mähen Sie nicht an übermäßig steilen Hän‐ gen.

Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.

Halten Sie das (die) Schneidmesser an, wenn der Rasenmäher zum Transport über andere Flächen als Gras angekippt werden muss und wenn der Rasenmäher von und zu der zu mähenden Fläche bewegt wird.

Benutzen Sie niemals den Rasenmäher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutz‐ einrichtungen, z.B. Prallbleche und/oder Grasfangeinrichtungen.

Starten oder betätigen Sie den Anlassschal‐ ter mit Vorsicht, entsprechend den Herstel‐ leranweisungen. Achten Sie auf ausreichen‐ den Abstand der Füße zu dem (den) Schneidmesser(n).

Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurföffnung.

Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor.

Stellen Sie den Motor ab und ziehen Sie den Startschlüssel ab. Vergewissern Sie sich, dass alle bewegenden Teile zum vollständi‐ gen Stillstand gekommen sind:

wann immer Sie den Rasenmäher verlas‐ sen;

bevor Sie Blockierungen lösen oder Ver‐ stopfungen im Auswurfkanal beseitigen;

bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchfüh‐ ren;

wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderli‐ chen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbei‐ ten. Falls der Rasenmäher anfängt, ungewöhn‐ lich stark zu vibrieren, ist eine sofortige Über‐ prüfung erforderlich.

suchen Sie nach Beschädigungen;

führen Sie die erforderlichen Reparaturen beschädigter Teile durch;

sorgen Sie dafür, dass alle Muttern, Bol‐ zen und Schrauben fest angezogen sind.

25.5 Wartung und Lagerung

Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

Prüfen Sie regelmäßig die Grasfangeinrich‐ tung auf Verschleiß oder Verlust der Funkti‐ onsfähigkeit.

Ersetzen Sie aus Sicherheitsgründen abge‐ nutzte oder beschädigte Teile.

Achten Sie darauf, dass bei Maschinen mit mehreren Schneidmessern die Bewegung eines Schneidmessers zu Drehungen der übrigen Schneidmesser führen kann.

Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen bewe‐ genden Schneidmessern und feststehenden Teilen der Maschine eingeklemmt werden.

Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen.

Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Span‐ nungsquelle abgeschaltet ist, die Schneid‐ messer bewegt werden können.

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

24.2 Sociétés de distribution STIHL

ALLEMAGNE STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Téléphone : [phone] AUTRICHE STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Téléphone : [phone] SUISSE STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Téléphone : [phone]

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

24.2 STIHL – Prodajna društva

NJEMAČKA STIHL Vertriebszentrale AG & Co. KG Robert-Bosch-Straße 13 64807 Dieburg Telefon: [phone] AUSTRIJA STIHL Ges.m.b.H. Fachmarktstraße 7 2334 Vösendorf Telefon: [phone] ŠVICARSKA STIHL Vertriebs AG Isenrietstraße 4 8617 Mönchaltorf Telefon: [phone]

rale ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

2.1 Aktuelle dokumenter

iht. EN 60335-2-77: 74 dB(A)

ANDREAS STIHL AG & Co. KG Postfach 1771 D-71307 Waiblingen

Accutechnologie: lithium-ionen

RMA 2.2 RV STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen

STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen
