BEDIENUNGSANLEITUNG GDS 12L Güde

Originalbetriebsanleitung

DRUCKSPRITZE

English-GB 6

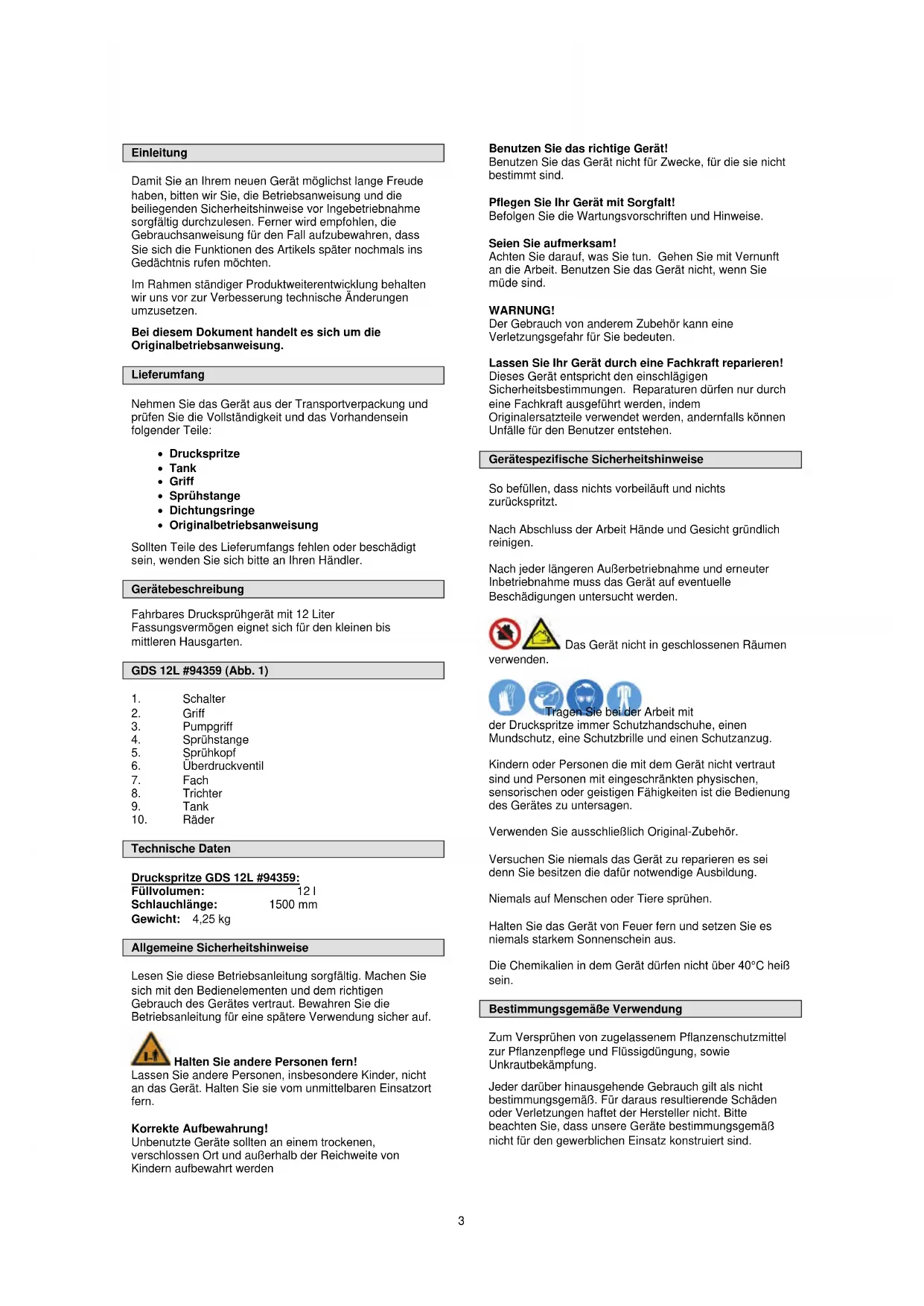

Damit Sie an Ihr dem neuen Gerät möglichst lange Freude haben, bitten wir Sie, die Betriebsanweisung und die beiliegenden Sicherheitschinweise vor Ingebetriebnahme sorgfältig durchzulesen. Ferner wird empfohlen, die Gebrauchsanweisung für den Fall aufzubewahren, dass Sie sich die Funktionen des Antikels später nochmals ins Gedächtnis rufen möchten.

Im Rahmen ständiger Produktweiterentwicklung behalten wir uns vor zur Verbesserung technische Änderungen umzusetzen.

Bei dieser Dokument handelt es sich um die Originalbetriebsanweisung.

Lieferumfang

Nehmen Sie das Gerät aus der Transportverpackung und prüfen Sie die Vollständigkeit und das Vorhandsein folgender Teile:

• Druckspritze
  Tank
• Griff
• Sprühstange
  Dichtungsringe
  Originalbetriebsanweisung

Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sichitte an ihren Handler.

Gerätebeschreibung

Fahrbares Drucksprühgerat mit 12 Liter Fassungsvermögen eignet sich fur den klinen bis mittleren Hausgarten.

GDS 12L #94359 (Abb.1)

1. Schalter
2. Griff
3. Pumpgriff
4. Spruhstange
5. Spruhkopf
6. Überdruckventil
7. Fach
8. Trichter
9. Tank
10. Rader

Technische Daten

Druckspritze GDS 12L #94359:

Füllvolumen: 121

Schlauchlange: 1500 mm

Gewicht: 4,25 kg

Allgemeine Sicherheitschinweise

Lesen Sie diese Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch des Gerätes vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sich auf.

Halten Sie andere Personen fern!

Lassen Sie andere Personen, insbesondere Kinder, nicht an das Gerät. Halten Sie sie vom unmittelbaren Einsatzzort fern.

Korrekte Aufbewahrung!

Unbenutzte Geräte sollen an einem trockenen, verschlossen Ort und außerhalb der Reichweite von Kindern aufbewahrt werden

Benutzen Sie das richtige Gerät!

Benutzen Sie das Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Pflegen Sie Ihr Gerät mit Sorgfait!

Befolgen Sie die Wartungsvorschriften und Hinweise.

Seien Sie aufmerksam!

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie mühde sind.

WARNING!

Der Gebrauch von anderen Zubehör kann eine Verletzungsgefahr für Sie bedeuten.

Lassen Sie Ihr Gerät durch eine Fachkraft reparieren!

Dieses Gerät entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen dürfen nur durch eine Fachkraft ausgeführten werden, indem Originaleratsatteile verwendet werden, andernfalls konnen Unfälle für den Benutzer entstehen.

Gerätespezifische Sicherheitschinweise

So befüllen, dass nichts vorbeiläuft und nichts zurückspritzt.

Nach Abschluss der Arbeitjährige und Gesicht gründlich reinigen.

Nach jeder längeren Außerbetriebnahme und erneuter Inbetriebnahme muss das Gerät auf eventuelle Beschädigungen untersucht werden.

Das Gerät nicht in geschlossenen Räumen

verwenden.

der Druckspritze immer Schutzhandschuhe, einen Mundschutz, eine Schutzbrille und einen Schutzanzug.

Kindern oder Personen die mit dem Gerät nicht vertraut sind und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten ist die Bedienung des Gerätes zu untersagen.

Verwenden Sie ausschließlich Original-Zubehor.

Versuchen Sie niemals das Gerät zu reparieren es sei dessie besitzen die)dafur notwendige Ausbildung.

Niemals auf Menschen oder Tiere sprehen.

Halten Sie das Gerät von Feuer fern und setzen Sie als nimals starkem Sonnenschein aus.

Die Chemikalien in dem Gerät dürfen nicht über 40^ hei3 sein.

Bestimmungsgemäß Verwendung

Zum Versprufen von zugelassenem Pflanzenschutzmittel zur Pflanzenpflege und Flüssigdungung, sowie Unkrautbekämpfung.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden oder Verletzungen haftet der Hersteller nicht.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiiert sind.

Montage (Abb. 1, 2, 3, 4, 8)

1. Abb. 2: Schieben Sie die Spruhstange (Abb. 1/4) in den Schalter (Abb. 1/1) und drehen alles gut fest.
2. Abb. 8: Drucken Sie die Griffe (Abb. 1/2) in die zwei Löcher an beiden Seiten des Tankes (Abb. 1/9). Passen Sie die Höhe der Griffe an.
3. Abb. 3: Halten Sie den Trichter (Abb. 1/8) fest und drehen Sie den Pumpengriff (Abb. 1/3), bis Sie他们在 Herausziehen können.
4. Nun befüllen Sie den Tank (Abb. 1/9).
5. Abb. 4: Schiebern Sie nun den Pumpgriff (Abb. 1/3) wieder in den Trichter (Abb. 1/8). Versichern Sie sich, dass der Schalter (Abb. 1/1) nicht gedrück wird. Und pumpen Sie mithilfe des Pumpgriffes (Abb. 1/3). Wenn der Druck im Tank (Abb. 1/9) einen bestimmten Level erreicht hat, konnen Sie mit dem Sprühen beginnen.

Um sicherzugehen, dass die Druckspritze einwandfrei Funktioniert und nicht leckt, fullen Sie den Tank mit klarem Wasser und spritzen zur Probe.

Bedienung (Abb. 1, 5, 6, 7)

Schalter justieren Abb.5:

a. variables Spruhen
b. kontinuierliches Sprufen

Strahl justieren Abb.7:

Drehen Sie, wie in der Abbildung 7 gezeigt wird, an dem Spruhkopf um den Strahl zu justieren.

Uberruckventil (Abb. 6):

Wenn Sie einen pfeifenden Ton am Überdruckventil (Abb. 1/6) horen, hat das Ventil seinen Höchstbelastungszustand erreicht. Drehen Sie das Überdruckventil (Abb. 1/6) auf und halten den Druck entweichen. Dann fangen Sie wieder mithilfe des Pumpgriffes (Abb. 1/3) an zu Pumpen (Abb. 4), wenn der Druck im Tank einen bestimmten Level erreicht hat, können Sie wieder mit dem Sprühen beginnen.

Nach der Benutzung wechseln Sie unverzüglich ihre Klamotten und waschen ihre Hände, Ihr Gesicht und ihren Körper.

Kennzeichnungen

Produktssicherheit:

CE
Produkt ist mit den einschlädigen Normen der Europäischen Gemeinschaft konform

Verbote:

Verbot, allgemein (in Verbindung mit anderen Piktogramm)	Nicht in geschlossenen Räumen benutzen!

Warning:

!
Warnung/Achtung Nicht für	Innenräume geeignet
Sicherheitsstand einhalten Warnung vor giftingen Dämpfen

Gebote:

Allgemeines Gebotszeichen	Vor Gebrauch Bedienungsanleitung lesen
Mundschutz benutzen! Schutzhandschuhe!
Schutzbrille benutzen! Schutzanzug benutzen!

Umweltschutz:

	PAP
Abfall nicht in die Umwelt sondern fachgerecht entsorgen.	Verpackungsmaterial aus Pappe kann an den darauf vorgesehen Recycling-Stellen abgegeben werden.
Schadheit und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Verpackung:

J	11
Vor Nässe schützen Packungssorientierung Oben
interseroh Transportunfälle in Mio €
Interseroh-Recycling

Technische Daten:

FÜll Volumen Schlauchlänge
Gewicht

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklaren wir,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Deutschland

dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlögigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechchen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte: Druckspritze GDS 12L

Articlei-Nr: #94359

Datum/Herstellerunterschrift: 28.10.2010

Angaben zum Unterzeichner: Geschäftsführer Hr.

Technische Dokumentation: J. Bürkle FBL; QS

Gewährleistung

Die Gewährleistung erstreckt sich ausschließlich auf Mangel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufdatum bezufugen. Von der Gewährleistung ausgeschlossen sind unsachgemäß Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfls von der Gewährleistung ausgeschlossen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte arztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskosten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskosten entnommenes Material ist sofort wieder aufzufullen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnung".

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umwelterverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählnt und deshalb recybar. Das Rückführren der Verpackung in den Materialkreislauf spart Rohstoffe und verringer das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) konnen für Kinder gefährlich sein. Es besteht Erstlichkeitsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so Schnell wie möglich.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Qualification

Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation fur den Gebrauch des Gerätes notwendig.

Mindestalter

Das Gerätarf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Arnold

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigten Ersatzteile oder eine Bedienungsanleitung?

Auf unserer Homepage www.guide.com im Bereich Service helfen wir Ihnen Schnell und unburokratisch weiter.itte helfen Sie uns Ihnen zu halten.Um Ihr Gerat im Reklamationsfall identifizieren zu konnen benotigen wir die Seriennummer sowie Artikelnummer und Baujahr. AlleThese Daten finden Sie auf dem Typenschild.Um diese Daten stets zur Hand zu haben,tragen Sie dieseitte unter ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Wartung und Aufbewährung

Verwenden Sie zur Reinigung ein sauberes Tuch und reiben Sie das Gerät damit ab.

Vermeiden Sie den direkten Kontakt von scharfen Reinigungsmitteln mit dem Gerät. Sie dürfen keine aggressiven, flüchtigen oder atzenden Reinigungsmittel verwenden.

Bei längerer Nichtbenutzung das Gerät abgedeckt an einem trockenem, sicheren Ort unzugänglich für Kinder aufbewahren. Lagern Sie das Gerät nur im gereinigten Zustand.
