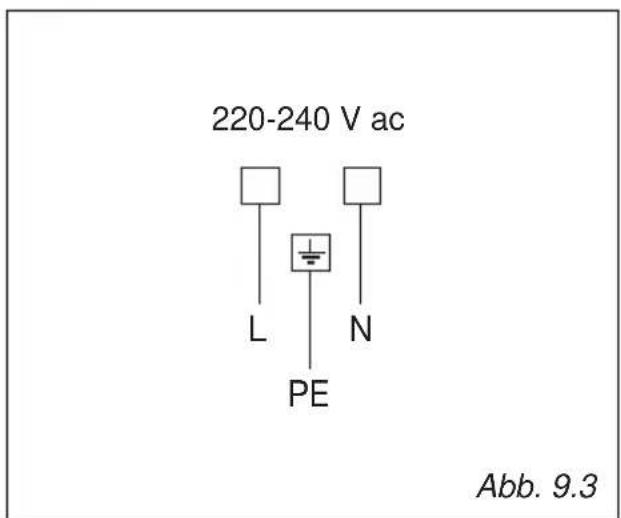

Elektrische Leistung	220-240 V, Kabelquerschnitt 3 x 1,5 mm²
Gewicht	Ca. 70 kg (Schätzung)
Abmessungen (B x T x H)	Ca. 90 x 60 x 85 cm (Schätzung)
Backofenfunktionen	Ober-/Unterhitze, Unterhitze, Oberhitze, Grill, Umluftgrill, Heißluft, Heißluft, Auftauen
Sicherheit	Sicherheitsvorrichtung an allen Brennern (automatische Abschaltung bei Erlöschen), Kippsicherung
Reinigung	Emaillierte und Edelstahlflächen: Reinigung mit Schwamm und neutralem Seifenwasser; herausnehmbare Innenscheibe zur Reinigung
Ersatzteile	Ersatzeinspritzdüsen, Halogenlampen (220-240 V, 300°C), Dichtungen, Brenner
Reparierbarkeit	Eingriff durch qualifizierten Techniker für Gas und Elektrik empfohlen; Lampenwechsel durch den Benutzer
Allgemeine Informationen	Nur für den Hausgebrauch, Garantie erlischt bei gewerblicher Nutzung; nicht als Heizgerät verwenden

Häufig gestellte Fragen - CFBG901OWBE BORETTI

Wie installiere ich den Boretti CFBG901OWBE Herd?

Die Installation muss von einem qualifizierten Techniker gemäß den örtlichen Vorschriften durchgeführt werden. Sorgen Sie für einen gut belüfteten Raum, eine dichte Gasverbindung (mit Seifenlauge geprüft) und einen elektrischen Anschluss mit Erdung. Befestigen Sie die Kippsicherung an der Wand, um ein Umkippen zu verhindern.

Wie stelle ich den Herd auf eine andere Gasart um?

Konsultieren Sie die Düsentabelle in der Bedienungsanleitung. Ersetzen Sie die Düsen durch die für das neue Gas (G20/G25 oder G30/G31) entsprechenden. Stellen Sie dann die Kleinlast ein, indem Sie die Einstellschrauben (F1, F2, F3) mit einem feinen Schraubendreher drehen. Für G30/G31 ziehen Sie die Einstellschrauben vollständig an.

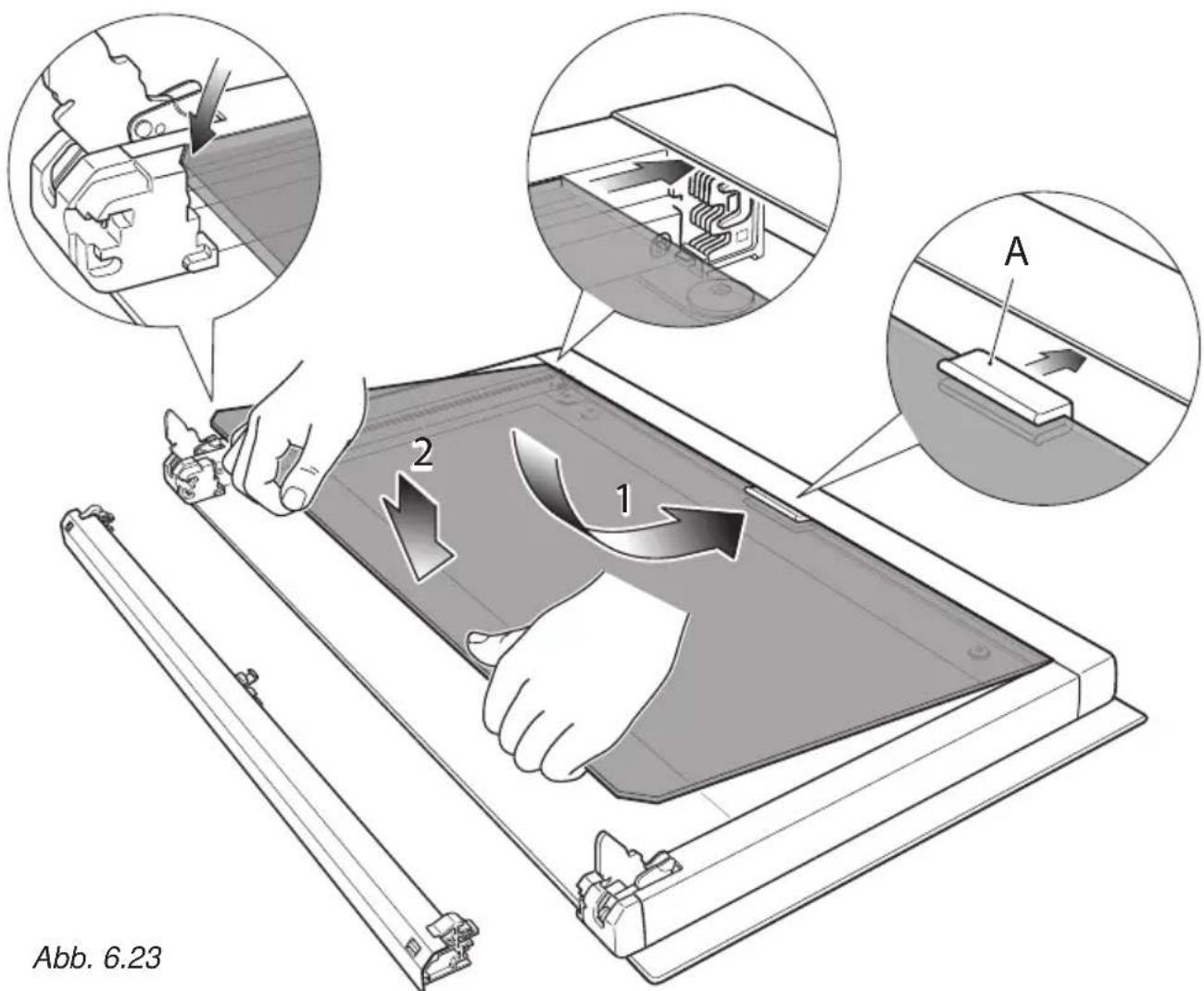

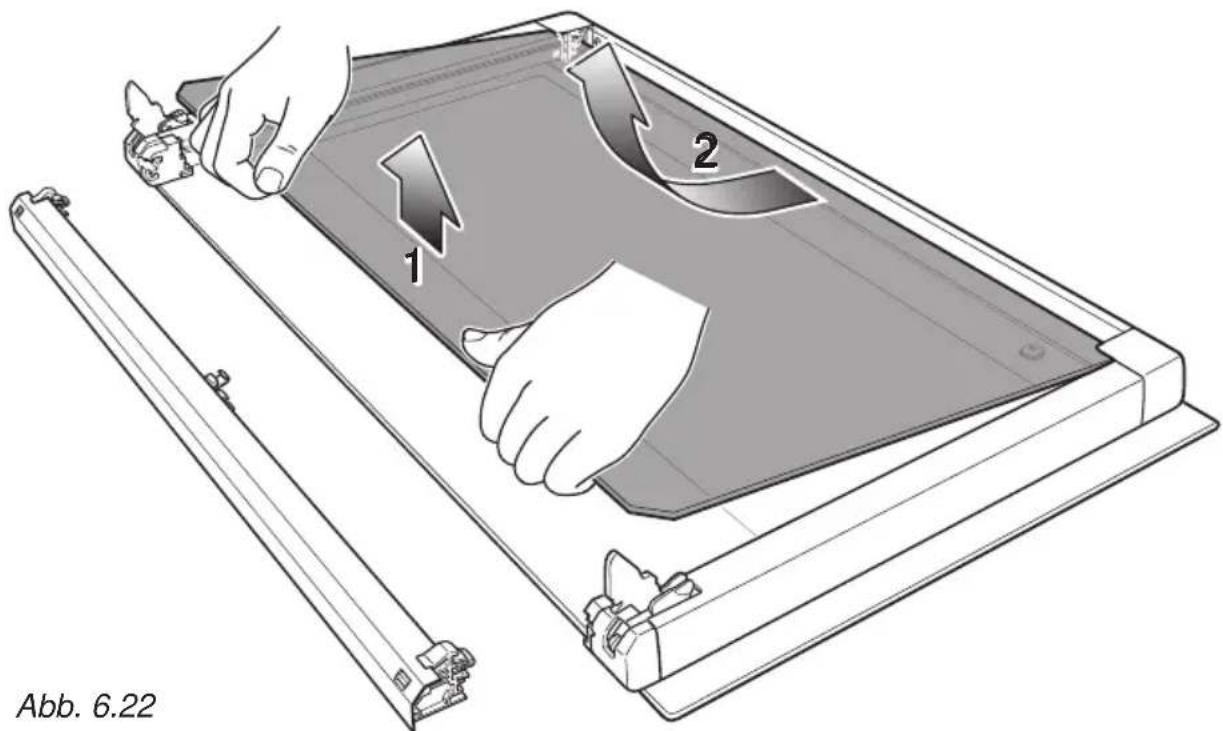

Wie reinige ich die Innenscheibe des Backofens?

Bauen Sie die Backofentür aus (siehe Anleitung), heben Sie dann die Innenscheibe leicht an und entnehmen Sie sie. Reinigen Sie sie mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie niemals scheuernde Mittel oder Metallkratzer, da diese das Glas zerkratzen und zum Bruch führen können.

Der Backofen heizt nicht, was tun?

Überprüfen Sie zunächst, ob der Programmschalter auf manuell steht (Backsymbol angezeigt). Wenn die AUTO-Anzeige blinkt, drücken Sie die Taste für den manuellen Modus. Stellen Sie sicher, dass der Thermostat auf eine Temperatur eingestellt ist und der Funktionswähler auf eine Backposition steht.

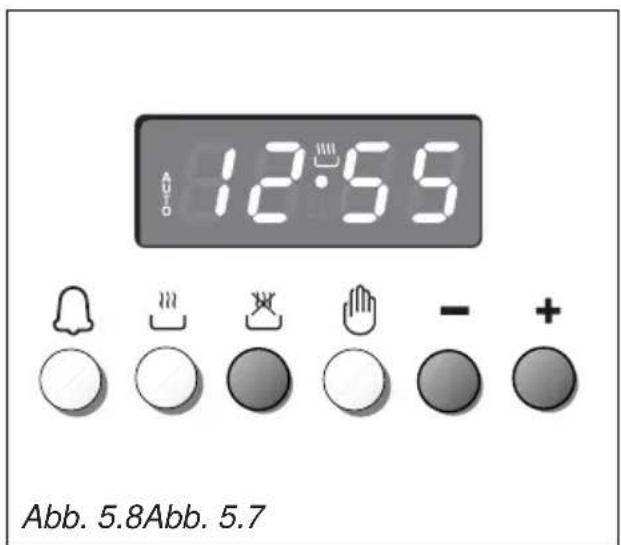

Wie verwende ich den elektronischen Programmschalter?

Der Programmschalter ermöglicht das Einstellen der Uhrzeit, eines Timers (bis 23:59) und automatischer oder halbautomatischer Backvorgänge. Für automatisches Backen stellen Sie zuerst die Dauer mit der Taste und +/- ein, dann die Endzeit mit der Taste. Der Backofen schaltet sich automatisch ein und aus.

Die Gasbrenner zünden nicht?

Überprüfen Sie, ob die Stromversorgung für die elektronische Zündung angeschlossen ist. Drehen Sie den Schalter auf Maximum, drücken Sie ihn und halten Sie ihn gedrückt, bis die Flamme brennt (ca. 10 Sekunden). Wenn kein Funke kommt, reinigen Sie die Elektrode und die Sicherheitssonde mit einem trockenen Tuch. Bei Stromausfall verwenden Sie ein Streichholz.

Wie tausche ich die Backofenlampe aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Glasschutzabdeckung (normalerweise durch Drehen). Ersetzen Sie die Halogenlampe durch eine neue derselben Spezifikation (220-240 V, 300°C, gleiche Leistung). Verwenden Sie ein sauberes Tuch oder Handschuhe, um eine Kontamination der Lampe zu vermeiden. Setzen Sie die Abdeckung wieder auf.

Wo finde ich Ersatzteile für den Boretti Herd?

Ersatzteile (Düsen, Lampen, Dichtungen, Brenner) sind beim Kundendienst von Boretti oder bei autorisierten Händlern erhältlich. Verwenden Sie immer Originalteile, um Sicherheit und ordnungsgemäße Funktion zu gewährleisten.

Was tun bei Gasgeruch?

Schließen Sie sofort das Gasabsperrventil und den Herdschalter. Entzünden Sie keine Flamme oder Funken. Öffnen Sie Fenster zum Lüften. Berühren Sie keine elektrischen Schalter. Rufen Sie die Notdienste oder einen qualifizierten Techniker.

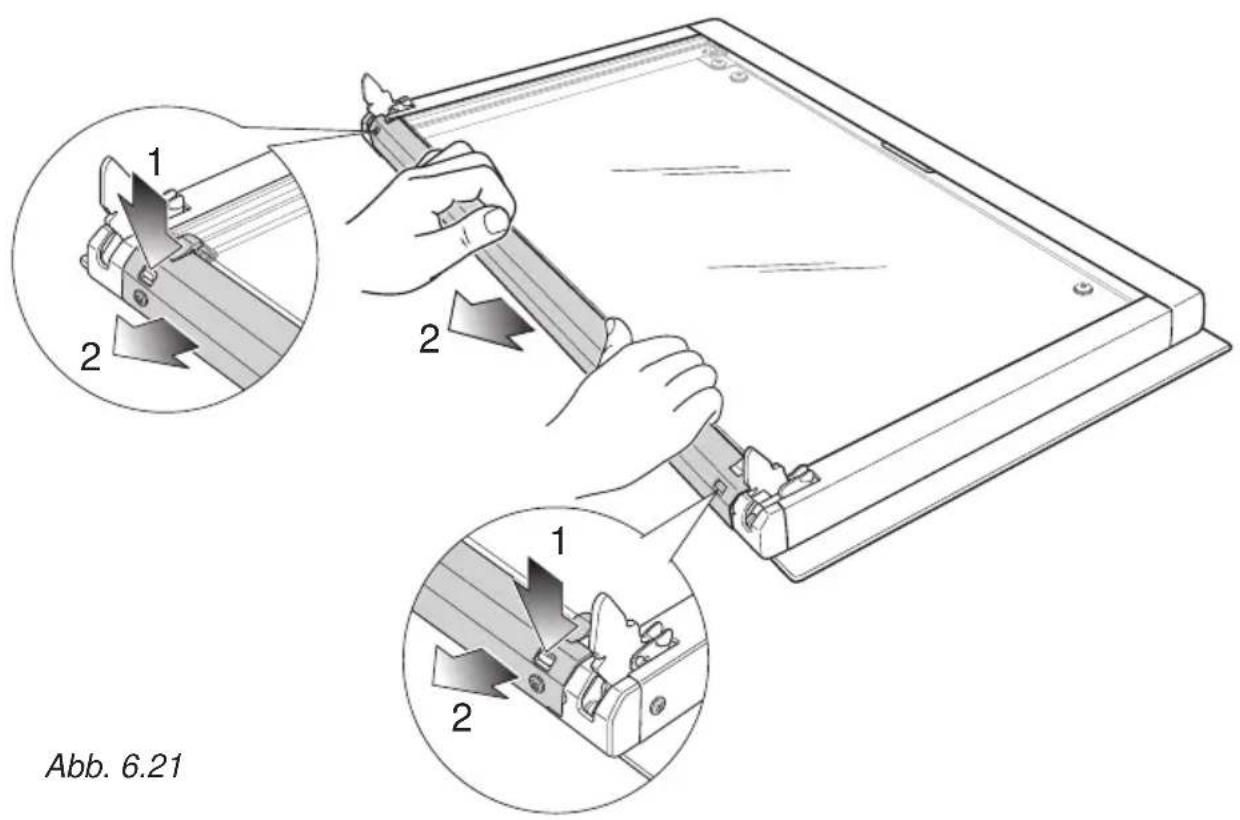

Wie baue ich die Backofentür zur Reinigung aus?

Öffnen Sie die Tür vollständig, dann öffnen Sie die Hebel (A) an den Scharnieren vollständig. Schließen Sie die Tür sanft, bis die Hebel einrasten. Entfernen Sie die Haken der Scharniere gemäß dem Pfeil. Legen Sie die Tür auf eine weiche Unterlage. Zum Wiedereinbau den Vorgang umkehren.

BEDIENUNGSANLEITUNG CFBG901OWBE BORETTI

Gebrauchsanweisung Installationsanleitung

Seite 62

Der Hersteller kann nicht für Druck- oder Schreibfehler in diesem Handbuch verantwortlich gemacht werden.

Der Hersteller behält sich das Recht vor, Änderungen am Produkt vorzunehmen, ohne die grundsätzliche Funktion und die Sicherheit des Geräts zu beeinträchtigen, die er aus technischen oder kommerziellen Gründen für notwendig erachtet, ohne das dies vorher bekannt gegeben wird.

Français

GAS BRANDERS (Combi)

GERECHTEN TEMPERATUUR

Sehr geehrte Kunden,

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben.

Die im folgenden aufgerührten Hinweise und Ratschläge dienen Ihrer Sicherheit und der anderer Personen und ermöglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.

Bewahren Sie deshalb diese Broschüre sorgfältig auf, sie wird Ihnen auch in Zukunft hilfreich sein, falls Sie hinsichtlich der Funktionsweise des Gerätes irgendweiche Unklarheiten klären möchten.

Dieses Gerät darf nur für den Zweck verwendet werden, für den es ausdrücklich hergestellt wurde, d.h. für das Kochen von Speisen.

Jeder andere Verwendungszweck ist unangemessen und daher auch gefährlich.

Für eventuelle Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen, lehnt der Hersteller jegliche Haftung ab.

EG-KONFORMITÄTSERKLÄRUNG CE

• Dieses Gerät ist ausschließlich zum Kochen gedacht. Jeder andere Einsatz (z.B. das Heizen eines Raums) ist unsachgemäß und gefährlich.
  • Dieses Gerät ist laut nachstehenden Richtlinien entwickelt, hergestellt und vertrieben worden:

• Sicherheitsanforderungen der Richtlinie "Gas" 2009/142/EWG; und darauffolgende Änderungen (bis zum 20.04.2018) oder nach EU-Richtlinie 2016/426 (ab dem 21.04.2018);

• Anforderungen zur Sicherheit, Richtlinie "Niederspannung" 2014/35/EU und darauffolgende Änderungen;
• Anforderungen zum Schutz Richtlinie "EMC" 2014/30/EU und darauffolgende Änderungen;
• Anforderungen laut Richtlinie 93/68/EWG;
• Anforderungen laut Richtlinie 2011/65/UE.

WICHTIGE SICHERHEITSMASSNAHMEN UND SICHERHEITSHINWEISE

WICHTIG: Dieses Gerät wurde ausschließlich zum Kochen von Nahrungsmitteln im privaten Haushalt entwickelt und angefertigt und ist nicht für die Anwendung außerhalb des Haushalts geeignet. Daher darf es nicht im gewerblichen Bereich eingesetzt werden.

Die Garantie des Geräts wird aufgehoben, wenn das Gerät außerhalb des privaten Haushalts verwendet wird, d.h. im halbwirtschaftlichen, wirtschaftlichen oder kommunalen Bereich.

Lesen Sie die Anweisungen sorgfältig bevor Sie das Gerät anschließen und verwenden.

- Dieses Gerät wurde gemäß der geltenden Normen für Haushalts-Kochgeräte, einschließlich solcher für Oberflächentemperaturen, entworfen und hergestellt. Manche Menschen mit empfindlicher Haut können bei einigen Komponenten eine ausgeprägtere Temperaturwahrnehmung haben, obwohl diese Teile innerhalb der durch die Normen zulässigen Grenzen liegen.

Die vollständige Sicherheit des Geräts hängt auch von der korrekten Verwendung ab. Wir empfehlen daher, während der Verwendung des Produkts stets komplett aufmerksam zu sein, insbesondere in Anwesenheit von Kindern.

- Stellen Sie nach dem Auspacken des Geräts sicher, dass dieses nicht beschädigt ist, und dass die Ofentür richtig schließt. Bei Zweifel, das Gerät nicht benutzen und die Verkaufsstelle oder einen fachlich qualifizierten Techniker konsultieren.

- Verpackungsmaterial (Plastiksäcke, Polystyrolschaum, Nägel, Verpackungsbänder, etc.) darf nicht in Reichweite von Kindern zurückgelassen werden, da dieses schwere Verletzungen verursachen kann.

- Manche Geräte werden mit einer Schutzfolie auf den Stahl- und Aluminiumbestandteilen geliefert. Diese Folie muss vor dem Gebrauch des Geräts entfernt werden.

- WICHTIG: Es wird empfohlen bei der Bedienung und bei der Reinigung des Geräts eine geeignete Schutzkleidung bzw. Schutzhandschuhe zu tragen.

• Versuchen Sie nicht, die technischen Eigenschaften des Geräts zu verändern, da dadurch der Gebrauch des Geräts gefährlich werden kann. Der Hersteller übernimmt keine Verantwortung für Unannehmlichkeiten, die aus der Nichtbeachtung dieser Bedingung resultieren.
  • VORSICHT: Dieses Gerät darf gemäß der geltenden Vorschriften nur in einem ständig belüfteten Raum angeschlossen werden.
• Geräte nicht mittels einer externen Schaltuhr oder einem separaten Fernsteuerungssystem bedienen.
• Keine Instandhaltungs- und Reinigungsarbeiten durchführen ohne das Gerät zuvor von der Stromversorgung zu trennen.
• ACHTUNG: Stellen Sie sicher, dass das Gerät ausgeschalten ist bevor Sie die Ofenlampe austauschen, um so einen möglichen Stromschlag zu vermeiden.
• Keinen Dampfreiniger benutzen, da die Feuchtigkeit in das Gerät eindringen kann und dieses dadurch unsicher wird.
• Das Gerät nicht mit nassen oder feuchten Händen (oder Füßen) berühren.
• Das Gerät nicht benutzen, wenn sie barfuss sind.
• Falls Sie entscheiden sollten, das Gerät nicht länger zu benutzen (oder es durch ein anderes Modell zu ersetzen) wird empfohlen, das Gerät vor der Entsorgung in angemessener Weise gemäß der Regelungen für Gesundheits- und Umweltschutz funktionsuntüchtig zu machen. Versichern Sie sich dabei insbesondere, dass alle gefährlichen Bestandteile unschädlich gemacht werden, da Kinder mit dem ungebrauchten Gerät spielen könnten.
• Die diversen Bestandteile des Geräts sind recyclebar. Diese müssen gemäß der Bestimmungen des jeweiligen Landes entsorgt werden. Falls das Gerät verschrottet werden muss, Netzkabel entfernen.
• Stellen Sie nach dem Gebrauch des Geräts sicher, dass die Schalter auf AUS (OFF)-Position stehen.
• Kinder unter acht Jahren müssen vom Gerät ferngehalten werden, außer wenn diese durchgehend beaufsichtigt werden.

- Dieses Gerät darf von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Kenntnissen verwendet werden, wenn diese beaufsichtigt werden oder Anweisungen in Bezug auf den sicheren Gebrauch des Geräts bekommen und die damit verbundenen Gefahren erkennen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Instandhaltungsarbeiten dürfen von Kindern nicht ohne Beaufsichtigung durchgeführt werden.

- Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden, die durch unsachgemäßen oder unzulässigen Gebrauch des Geräts verursacht werden.

- ACHTUNG: Beim Gebrauch werden das Gerät und seine zugänglichen Teile heiß und verweilen nach dem Gebrauch einige Zeit in diesem Zustand.

– Geben Sie Acht, dass Sie die Heizelemente nicht berühren (auf dem Kochfeld und im Inneren des Ofens).
– Die Ofentür ist heiß, benutzen Sie den Griff.
– Zur Vermeidung von Brandwunden und Verbrühungen müssen kleine Kinder vom Gerät ferngehalten werden.

- Vergewissern Sie sich, dass elektrische Kabel anderer Geräte in Herdnähe nicht in Berührung mit dem Kochfeld kommen oder in der Ofentür eingeklemmt werden können.

- ACHTUNG: Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und kann Feuer zur Folge haben. NIE Feuer mit Wasser löschen, sondern das Gerät ausschalten und die Flamme z.B. mit einem Deckel oder einer Feuerlöschdecke bedecken.

- ACHTUNG: Feuergefahr: Keine Gegenstände auf den Kochflächen abstellen.

- ACHTUNG: Im Fall einer vorschriftsgemäßen Montage wird ihr Produkt allen Sicherheitsanforderungen gerecht, die für diese Art von Produktkategorie festgelegt wurden. Allerdings ist auf der Rück- oder Unterseite des Geräts besondere Vorsicht geboten, da diese Bereiche nicht zum Berühren entwickelt wurden und sich dort scharfe oder raue Teile befinden könnten, die Verletzungen verursachen können.

- DER ERSTE GEBRAUCH DES OFENS – es wird empfohlen, die folgenden Anweisungen zu befolgen:

– Bereiten Sie das Innere des Ofens so vor, wie es im Kapitel "REINIGUNG UND INSTANDHALTUNG" beschrieben wird.

– Den leeren Ofen auf höchster Stufe einschalten, um Schmierfett von den Heizelementen zu beseitigen.

– Das Gerät von der Stromversorgung trennen, den Ofen abkühlen lassen und das Innere des Ofens mit einem in Wasser und neutralem Reinigungsmittel getränkten Tuch reinigen; den Ofen danach sorgfältig trocknen.

- ACHTUNG: Keine Scheuermittel oder scharfen metallischen Schaber für die Reinigung der Glasofentür verwenden, da dadurch die Oberfläche zerkratzt werden kann, was in weiterer Folge zum Zersplittern der Glastür führen kann.

- Die Offenwände keinesfalls mit Aluminiumfolie auskleiden. Keinesfalls Backbleche oder Abtropfschalen auf den Boden des Ofenraums stellen.

- FEUERGEFAHR! Keinesfalls brennbare Materialien im Ofen aufbewahren oder im Unterschrank.

- Stets Topfhandschuhe beim Herausnehmen der Gitterroste oder Backbleche benutzen solange diese heiß sind.

- Keine Handtücher, Geschirrtücher oder andere Gegenstände auf das Gerät oder seinen Griff hängen, da dies eine Feuergefahr darstellt.

- Den Ofen regelmäßig reinigen und vermeiden, dass sich Fett oder Öl am Ofenboden oder auf dem Gitterrost ansammelt. Verschüttetes immer sofort entfernen.

- Nicht auf den Herd oder auf die geöffnete Ofentür steigen.

- Beim Öffnen der Ofentür immer zurückstehen, damit Dampf und heiße Luft entweichen können bevor Sie die Speise herausnehmen.

- SICHERER UMGANG MIT LEBENSMITTELN: Die Lebensmittel vor und nach dem Kochen so kurz wie möglich im Ofen lassen. Dadurch kann vermieden werden, dass Lebensmittel von Organismen befallen werden, was eine Lebensmittelvergiftung zur Folge haben kann. Geben Sie besonders Acht bei warmem Wetter.

• ACHTUNG: Den Herd NIE am Türgriff hochheben.
• Achtung: Beachten Sie immer den Kochprozess, auch bei kurzer Nutzung der Zubereitung.
• Das Gerät sollte frei stehen um eine Überhitzung zu verhindern.
• Zubehörteile wie Teleskop Auszug des Ofens sollten wie auf Seite 92 installiert werden.
• Sollten elektrische Kabel beschädigt sein, sollten diese ausschließlich durch einen autorisierten Fachmann erneuert werden.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EGRICHTLINIE 2012/19/EG.

Am Ende seiner Nutzzeit darf das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet.

• Delegierte Verordnung (EU) № 65/2014 der Kommission (zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im Hinblick).
• Verordnung (EU) № 66/2014 der Kommission (zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick).

Kurze Bezeichnung der bei der Überprüfung der Übereinstimmung mit den vorstehenden Anforderungen angewandten Mess- und Berechnungsmethoden oder Bezugnahme darauf:

• Norm EN 60350-1 (Elektrobacköfen).
• Norm EN30-2-1 (Kochmulden: Gasbrenner).

VERWENDUNG DES GERÄTS, ENERGIESPARTIPS

BACKÖFEN

• Prüfen Sie, dass die Backofentür stets korrekt geschlossen und die Türdichtung sauber ist. Bitte öffnen Sie die Backofentür beim Betrieb des Ofens nur dann, wenn es unbedingt nötig ist, um Wärmeverluste zu vermeiden (bei einigen Funktionen ist es allerdings erforderlich, die Backofentür halb offen zulassen, dies können Sie genau in der Bedienungsanleitung des Backofens nachlesen).
• Schalten Sie den Backofen bereits 5-10 Minuten vor dem Ende der geplanten Gardauer ab, um die Restwärme vollständig auszunutzen.
• Es wird empfohlen, nur ofenfestes Geschirr zu benutzen und die Temperatur des Backofens während des Gar- oder Backvorgangs bei Bedarf etwas einzuregeln.

KOCHMULDE

GASBRENNER

• Es ist wichtig, die Wahl des Brenners auf Grund des Topfdurchmessers zu bestimmen, um unnötige Energieverluste zu vermeiden. Durch das Aufsetzen eines kleinen Topfes auf einen zu großen Brenner erziehlt man keine kürzere Kochzeit da diese einzig vom Topfdurchmesser und dessen Inhalt abhängt.
• Vermeiden Sie es, einen leeren Brenner (ohne aufgesetzten Topf) brennen zu lassen.

ACHTUNG – SEHR WICHTIG!

BRAND/ÜBERHITZUNGSGEFAHR:

- Keine Servietten, Tücher oder Sonstiges an die Schutzschiene des Geräts oder an den/die Griff/e der Ofentür hängen, während das Gerät in Betrieb ist.

UM SCHÄDEN AM GERÄT ZU VERMEIDEN:

• Das Gerät nicht an der Schutzschiene oder an dem/den Griff/en der Ofentür heben.
• Sich nicht an die Schutzschiene oder an den/die Griff/e der Ofentür lehnen.

Schutzschiene des Geräts Griff/e ofentür der Die Zeichnung dient lediglich als Beispiel

Abb. 1.1

2 3 4 1 2

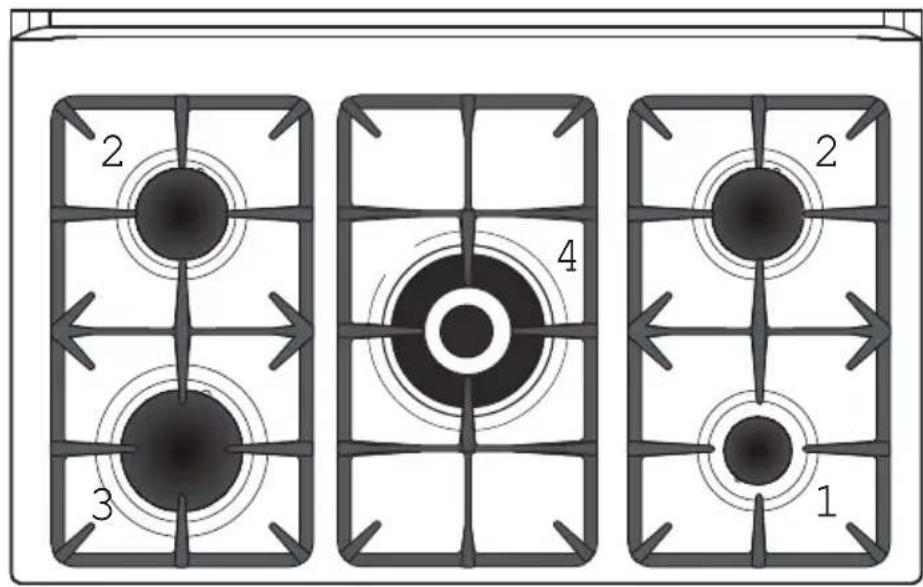

ARBEITSFLÄCHE – Beschreibung der Kochstellen

1. Hilfsbrenner (A) 1,00 kW
2. Mittelschneller Brenner (SR) 1,75 kW
3. Schnellbrenner (R) 3,00 kW
4. Zweiflammenbrenner (D) 4,00 kW

ANMERKUNG:

• Das Gerät ist mit elektronischer Zündung versehen, die im Bedienknopf integriert ist.
• Wenn das Gerät einem Sicherheitsventilsystem hat, wird die Strömung des Gases angehalten, falls die Flamme unbeabsichtig ausgehen sollte.

HINWEIS:

Nach einem unbeabsichtigten Erlöschen der Brennerflamme den Bedienknopf zudrehen und vor einem erneuten Zündversuch mindestens 1 Minute warten.

HINWEIS:

Der Gebrauch eines Gasherdes erzeugt Wärme und Feuchtigkeit im Raum, in dem er aufgestellt ist. Aus diesem Grund ist eine gute Belüftung des Raums durch Öffnen der natürlichen Belüftungsöffnungen oder durch die Installation einer Dunstabzugshaube mit Abzugleitung erforderlich.

HINWEIS:

Bei einem intensiven und verlängerten Einsatz des Geräts ist eine zusätzliche Lüftung erforderlich; hierzu z. B. ein Fenster öffnen oder die Belüftung durch Erhöhung der mechanischen Absaugleistung (falls vorhanden) verbessern.

Abb. 2.1 22:38 9 8 7 6 5 4 3 2 1

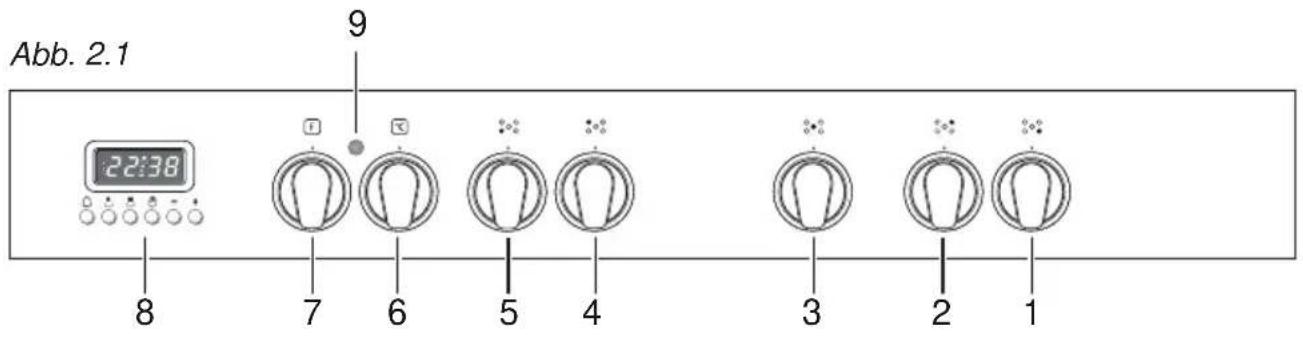

BESCHREIBUNG DER BEDIENELEMENTE

1. Bedienknopf Brenner vorne rechts
2. Bedienknopf Brenner hinten rechts
3. Bedienknopf zentraler Brenner
4. Bedienknopf Brenner hinten links
5. Bedienknopf Brenner vorne links

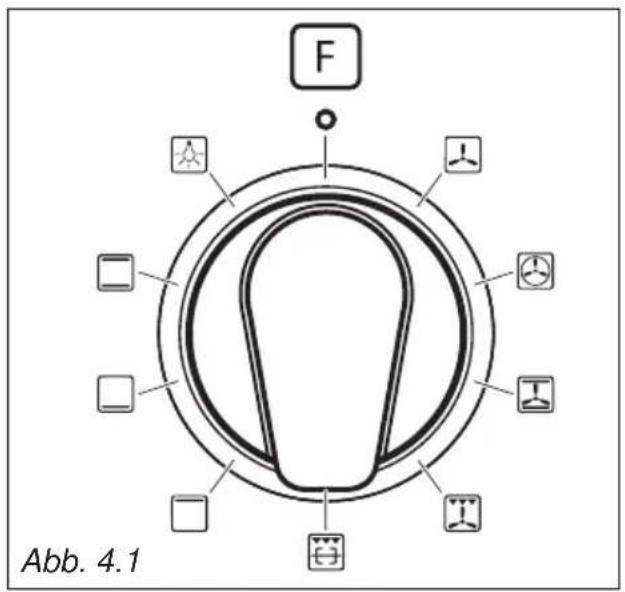

6. Mehrzweck-Ofenbedienknopf
7. Mehrzweck-Ofenbedienknopf

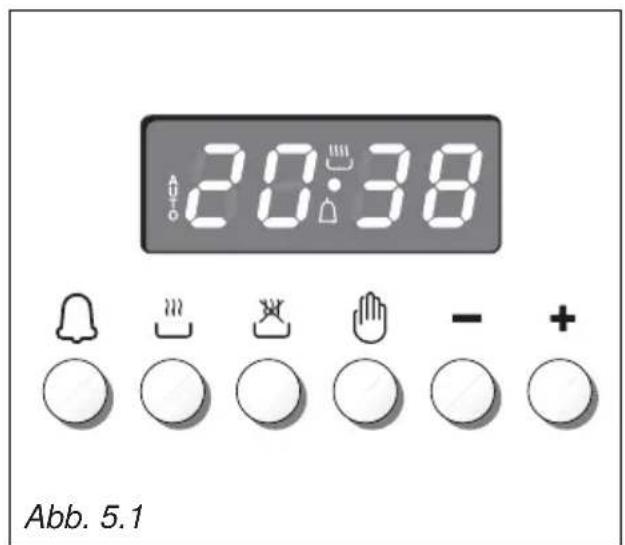

8. Elektronische Uhr/Programmiergerät

Kontrolllampen:

1. Mehrzweck- Ofentemperaturanzeigeleuchte

Beachten Sie:

Ihr Gerät ist für die optimale Effizienz der Regler und für geringere Oberflächentemperaturen mit einem Kühllüfter ausgestattet. Beim Betrieb des Ofens schaltet sich der Motor des Kühllüfters temperaturabhängig EIN/AUS.

Je nach Gartemperatur und Zeit läuft der Kühllüfter auch nach dem Ausschalten des Gerätes weiter.

Die Laufzeit ist von der vorherigen Gartemperatur und -zeit abhängig.

GASBRENNER

(Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner)

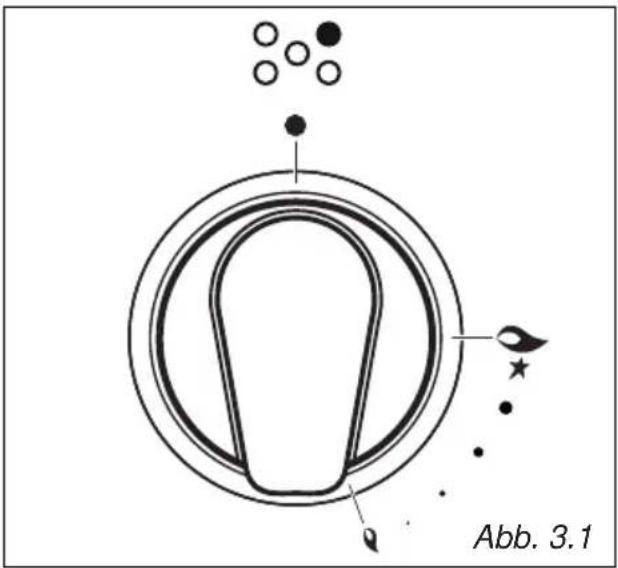

Der Gaszufluss zum Brenner wird durch einen Bedienungsknopf (Abb. 3.1) über den Gashahn mit Sicherheits verschluss reguliert.

Durch Drehen des Reglers, so dass die auf dem Regler aufgedruckten Symbole auf das Symbol auf dem Bedienelement weisen, stellen Sie folgende Funktionen ein.

Zum Einstellen der untersten Gasstufe den Knopf gegen den Uhrzeigersinn drehen, bis der Zeiger auf die Position zeigt.

Die Gasstufe kann durch Drehen des Zeigers zwischen der obersten und untersten Gasstufe reguliert werden, jedoch niemals zwischen der obersten Gasstufe und der Position “●”.

Reglerposition	Funktion	Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner
[TATD]	Gashahn geschlossen
	Gashahn ganz offen
[36250]	Gashahn wenig offen

ZÜNDUNG DER MIT SCHERHEITSVENTIL AUSGESTATTETEN BRENNER (Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner)

Für das Anzünden des Brenners folgendermaßen vorgehen:

1. Knopf eindrücken und gegen den Uhrzeigersinn bis auf die Position drehen (oberste Gasstufe). Knopf gedrückt halten, bis die Flamme zündet (Abb. 3.2).

Die Funken des Zünders im Innern des jeweiligen Brenners entzünden die Flamme.

Sollte es durch Umstände der lokalen Gasversorgung schwierig sein, den Brenner in der ⚙️ Position zu zünden, drehen Sie den Regler in die ⚠Position und versuchen Sie es nochmals.

Sollte keine Verbindung zum Stromnetz bestehen, halten Sie ein brennendes Streichholz in die Nähe des Brenners.

1. Nach dem Zünden des Brenners den Bedienknopf noch ungefähr zehn Sekunden lang gedrückt halten (Auslösungszeit des Ventils).

2. Den Gashahn auf die gewünschte Stellung drehen.

Wenn die Flammen aus irgend einem Grund ausgehen, bricht das Sicherheitsventil den Gasfluss automatisch ab.

Zum erneuten Zünden den Knopf wieder auf "●" stellen, mindestens 1 Minute warten und dann erneut zünden.

Abb. 3.1

Achtung: Keine Alufolie auf dem Kochplatte liegen

Achtung: Während des funktionierens wird die Backofentüre sehr heiss. Kinder sind fernzuhalten.

Achtung: Wenn die Kochplatte nicht benutzt wird, die Knäufe der Hähne zudrehen und ebenso den Hahn an der Gasflasche bzw. an der Gasleitung zudrehen.

GASBRENNER (Zweiflammen)

Der Zweiflammenbrenner ist ein sehr flexibler Brenner, der verschiedene Regelungen zulässt und optimale Kochmöglichkeiten bietet.

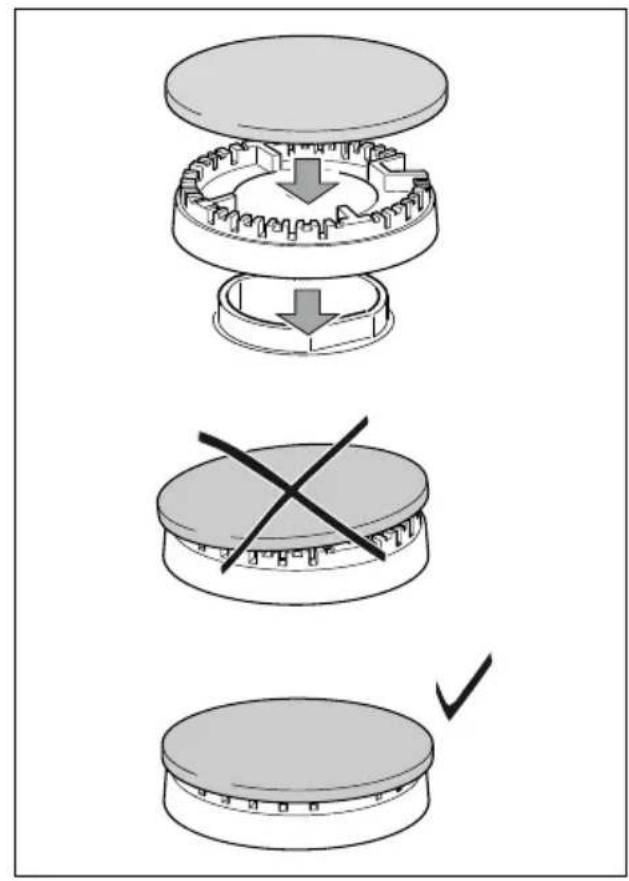

Er besteht aus einem inneren und einem äußeren Flammenkranz; die Flamme des inneren Kranzes kann unabhängig von den Flammen des äußeren Kranzes reguliert werden.

Der Zweiflammenbrenner kann wie folgt genutzt werden:

- drehen Sie den Regler im Uhrzeigersinn - als Hilfsbrenner (nur der innere Flammenkranz ist aktiv), der von der maximalen (●) bis zur minimalen (●) Position geregelt werden kann.

Einstellungen zwischen den beiden Positionen können erreicht werden, indem die Markierung zwischen die Maximal- und Minimalstellung bewegt wird, niemals zwischen die Maximalposition und die ●Position.

- drehen Sie den Regler gegen den Uhrzeigersinn - als Hochleistungsbrenner (sowohl der innere als auch der äußere Flammenkranz sind aktiv), der von der maximalen (★) bis zur minimalen () Position geregelt werden kann.

Einstellungen zwischen den beiden Positionen können erreicht werden, indem die Markierung zwischen die Maximal- und Minimalstellung bewegt wird, niemals zwischen die Maximalposition und die ● Position.

Der Gasstrom zum Brenner wird durch Drehen des Reglers eingestellt, der die Ventile steuert (auf Abb. 3.3 veranschaulicht).

Reglerposition Funktion Zweiflammenbrenner
		Geschlossenes Ventil
		Maximalstellung des inneren Flammenkranzes (nur innere Flamme auf Maximum)
		Minimalstellung des inneren Flammenkranzes (nur innere Flamme auf Minimum)
		Maximalstellung des inneren + äußeren Flammenkranzes (sowohl innerer als auch äußerer Flammenkranz auf Maximum)
		Minimalstellung des inneren + äußeren Flammenkranzes (sowohl innerer als auch äußerer Flammenkranz auf Minimum)

ZÜNDUNG DER MIT SCHERHEITSVENTIL AUSGESTATTETEN BRENNER (Zweiflammenbrenner)

Um den Brenner zu zünden, müssen Sie:

1. Den Regler drücken und entweder im Uhrzeigersinn oder entgegen des Uhrzeigersinns bis zur Position (Maximalstellung des inneren Flammenkranzes) oder Position (Maximalstellung des inneren und äußeren Flammenkranzes) drehen, den Regler hineindrücken und gedrückt halten, bis die Flamme entzündet ist (Abb. 3.4a oder 3.4b).

Die Funken des Zünders im Innern des jeweiligen Brenners entzünden die Flamme.

Sollte es durch Umstände der lokalen Gasversorgung schwierig sein, den Brenner in der ⚙️ oder ⚡️ Position zu zünden, drehen Sie den Regler in die ⚙️ oder ⚣️ Position und versuchen Sie es nochmals.

Sollte keine Verbindung zum Stromnetz bestehen, halten Sie ein brennendes Streichholz in die Nähe des Brenners.

1. Nach dem Zünden des Brenners den Bedienknopf noch ungefähr zehn Sekunden lang gedrückt halten (Auslösungszeit des Ventils).
2. Den Gashahn auf die gewünschte Stellung drehen.

Wenn die Flammen aus irgend einem Grund ausgehen, bricht das Sicherheitsventil den Gasfluss automatisch ab.

Zum erneuten Zünden den Knopf wieder auf "●" stellen, mindestens 1 Minute warten und dann erneut zünden.

Achtung: Während des funktionierens wird die Backofentüre sehr heiss. Kinder sind fernzuhalten.

Achtung: Wenn die Kochplatte nicht benutzt wird, die Knäufe der Hähne zudrehen und ebenso den Hahn an der Gasflasche bzw. an der Gasleitung zudrehen.

WAHL DER BRENNER

Die Brennerstellen sind auf dem Bedienungsfeld über dem Bedie nungs - knopf ersichtlich. Das andersfarbige Zeichen gibt die Lage der Flammstelle an.

Die Wahl des Brenners erfolgt auf Grund des Durchmessers des Kochtopfes.

Informativ enpfehlen wir folgende Regeln zu beachten:

DIAMETER DER PFANNEN, DIE AUF DEN BRENNERN GENUTZT WERDEN KÖNNEN
BRENNER MINIMUM MAX
Hilfsbrenner 12 cm	14 cm
Mittelschneller Brenner 16 cm	24 cm
Schnellbrenner 24 cm	26 cm
Zweiflammenbrenner (NUR innerer Flammenkranz aktiv) 12 cm		14 cm
Zweiflammenbrenner (innerer + äußerer Flammenkranz aktiv) 26 cm		28 cm
Maximum diameter for woks: 36 cm
Kein konkaves oder konvexes Geschirr verwenden

Abb 3.5

Es ist wichtig, die Wahl des Brenners auf Grund des Topf - Durchmessers zu bestimmen um unnötige Energie - Verluste zu vermeiden. Durch das Aufsetzen eines kleinen Topfes auf einen zu grossen Brenner erziehlt man keine kürzere Kochzeit da diese einzig vom Topfdurchmesser und dessen Inhalt abhängt.

SPEZIALROST FÜR "WOK" TÖPFE (Abb. 3.6a - 3.6b)

Dieses Spezialrost für "WOK" Töpfe wird auf das Rost des Doppelkranz-Brenners gelegt

Der Gebrauch von "WOK" Töpfen ohne das Spezialrost, kann den Brenner schwer beschädigen.

Dieses Spezialrost nicht mit gewöhnlichem Kochgeschirr mit flachem Boden verwenden (Abb. 3.6a - 3.6b).

FALSCH Abb. 3.6a

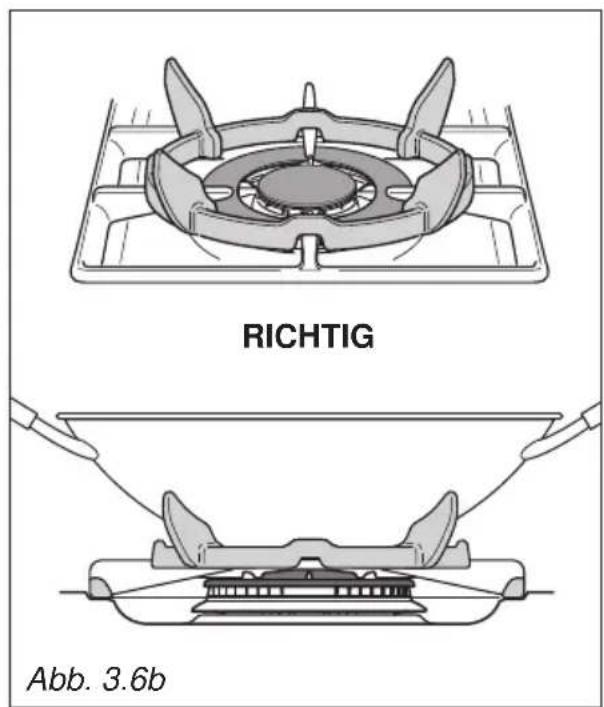

RICHTIG Abb. 3.6b

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß. Halten Sie Kinder fern.

TECHNISCHE DATEN DES MULTIFUNKTIONS-BACKOFENS

Die hier aufgeführten Elektroherde besitzen einen Multifunktions-Backofen. Wie die Definition schon sagt, handelt es sich um einen Backofen, der in funktioneller Hinsicht besondere Eigenscharten aufweist.

Er besitzt 8 verschiedene Funktionen und erfüllt somit alle möglichen back-, Brat- und Grillwünsche.

Die 8 Funktionen mit thermostatischer Steuerung ergeben sich durch 4 Heizelemente; diese sind:

• Unterhitze
• Oberhitze
• Grill
• Umluft

BEMERKUNG:

Wenn der Ofen erstmalig in Betrieb gesetzt wird, empfehlen wir ihn zuerst bei maximaler Temperatur (Thermostatknopf auf 250 positionieren) und zwar 30 Minuten auf Position □ und 30 Minuten auf Position ⚙️ und ☑ um eventuelle Spuren von Fett an den elektrischen Widerständen zu beseitigen.

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß.

Während des Gebrauches wird das Gerät heiß.

Aufpassen die heißen Elemente innerhalb des Ofens nicht zu betreffen.

FUNKTIONSWEISEN

Das Erhitzen und Garen im Multi-funktions-Backofen wird auf die wie folgt beschriebenen Weisen erreicht:

a. Durch natürliche Wärmestömung

Die Hitze wird von den oberen und unteren Heizelementen erzeugt.

b. Durch gelenkte Wärmeströmung (Heißluft).

Ein Ventilator saugt die sich im Backofeninneren befindliche Luft an; die Luft strömt dabei durch ein spiralförmiges elektrisches Heiz element und wird dann wieder in den Garraum ausgestoßen. Die so erhitzte Luft umgibt vollständig die in den Backofen gestellten Speisen, die auf diese Weise schnell und rundherum gleichmäßig gegart werden. Die Luft wird vom Ventilator ständig neu angesaugt, so daß sich der beschriebene Vorgang kontinuierlich wiederholt. Es können verschiedene Gerichte gleichzeitig gebacken oder gebraten werden.

c. Durch halbgelenkte Wärmeströmung (Umluft).

Die von den oberen und unteren Heiz-elementen erzeugte Hitze wird vom Ventilator im Backofen gleichmäßig verteilt.

d. Durch Infrarotstrahlung

Die Hitze wird durch die Infrarotstrahlung der Grill-Resistenz erzeugt.

e. Durch Infrarotstrahlung mit Umluft

Die durch die Infrarotbestrahlung der Grill-Resistenz erzeugte Hitze wird von einem Ventilator gleichmäßig im Backofen verteilt.

f. Durch Ventilation

Zum Auftauen wird der Ventilator ohne Heizung verwendet.

F Abb. 4.1

°C 50 100 250 150 200 Abb. 4.2

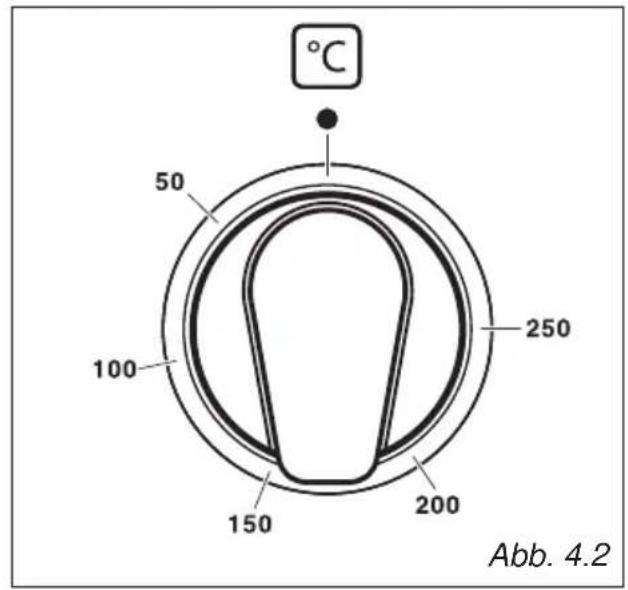

THERMOSTAT - KNOPF (Abb. 4.2)

Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswählschalter bedient.

Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen.

Die Temperaturkontrolllampe meldet, ob die Heizelemente ein- oder abgeschaltet sind.

FUNKTIONSWÄHLSCHALTER (Abb. 4.1)

Zur Wahl der folgenden Funktionen drehen Sie den Schalter im Uhrzeigersinn:

BACKOFENBELEUCHTUNG

In dieser Stellung schaltet sich nur die Backofenbeleuchtung ein, die während aller Back- und Bratvorgänge immer an bleibt.

HERKÖMMLICHES BACKEN UND BRATEN MIT OBER-UND UNTER-HITZE

In dieser Stellung werden die unteren und oberen Heizelemente eingeschalten.

Die Hitze verteilt sich durch natürliche Strömung, und die Temperatur wird am Thermostat zwischen 50° und 250°C eingestellt.

Der Backofen muß vorgeheizt werden.

Empfehlung:

Diese Einstellung wird empfohlen für Speisen, die innen und außen in gleicher Weise garen sollen. Zum Beispiel: Braten, Schweinerippchen, Meringen, etc.

UNTERES HEIZELEMENT

In dieser Position ist nur das untere Element eingeschaltet

Die Wärme wird durch Naturkonvektion verteilt.

Die Temperatur wird am Thermostat zwischen 50° und 250°C eingestellt.

Empfehlung:

Um das Kochen von Gerichten abzuschließen, die höhere Temperaturen am Boden erfordern.

OBERES HEIZELEMENT

In dieser Position ist nur das obere Element eingeschaltet.

Die Wärme wird durch Naturkonvektion verteilt.

Die Temperatur wird am Thermostat zwischen 50° und 250°C eingestellt.

Empfehlung:

Um das Kochen von Gerichten abzuschließen, die höhere Temperaturen am obere erfordern.

GRILLEN

Das Infrarot Heizelement ist eingeschaltet

Die Wärme wird durch Strahlung verteilt.

Mit geschlossener Ofentür und dem Thermostatknopf zwischen 50 und 225°C zu verwenden. In der Position wird auch der Drehspieß Motor zum Kochen mit dem Drehspieß eingeschaltet.

Für eine korrekte Verwendung lesen Sie bitte das Kapitel "BENUTZUNG DES GRILLS" und "BENUTZUNG DES DREHSPIEßES".

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

Empfehlung:

Intensives Grillen zum Kochen mit einem Broiler; zum Bräunen, zum knusprig backen, Gratinieren, Toasten usw.

UMLUFT-INFRAROT-GRILL

In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen.

Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50° und 225°C einzustellen. Der Ofen muss etwa 5 Minuten lang vorgeheizt werden. Empfehlungen zur Anwendung sind dem Kapitel "GRILLEN UND GRATINIEREN" zu entnehmen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

Empfehlung:

Diese Einstellung empfiehlt sich zum Grillen, wenn ein schnelles Rösten außen gewünscht wird, um den Fleischsaft im Innen zu halten, z.B. Kalbschnitzel, Koteletts, Hackbraten, etc.

BRATEN UND BACKEN MIT UMLUFT

In dieser Stellung schalten Sie Ober- und Unterhitze und den Ventilator ein.

Ober- und Unterhitze werden durch den Ventilator noch besser verteilt.

Die Temperatur wird am Thermostat zwischen 50° und 250°C eingestellt.

Empfehlung:

Diese Einstellung eignet sich besonders für große Stücke oder große Mengen, die innen und außen gleichermaßen gar sein sollen, z.B. Rollbraten, Truthahn, Keulen, Haxen, Kuchen, etc.

BRATEN UND BACKEN MIT HEIßLUFT

In dieser Stellung schalten Sie den kreisförmigen Widerstand und den Ventilator ein. Die Hitze verteilt sich durch gelenkte Liftströmung, und die Temperatur kann am Thermostat zwischen 50° und 250 °C eingestellt werden. Der Backofen muß nicht vorgeheizt werden.

Empfehlung:

Diese Einstellung ist geeignet für Speisen, die außen gut gebacken und innen weich und rosig bleiben sollen, z.B. Lasagne, Lamm, Roastbeef, ganze Fische, etc.

AUFTAUEN VON GEFRORENEM

In dieser Stellung schalten Sie nur den Backofen-Ventilator ein. Dazu muß der Thermostat auf “●” gestellt werden, auch weil andere Einstellungen keine Wirkung hätten. Das Auftauen erfolgt nur durch Belüftung ohne Beheizung.

Empfehlung:

Diese Einstellung ermöglicht das schnelle Auftauen von Gefrorenem; für 1 kg Ware wird ungefähr eine Stunde benötigt. Die benötigte Zeit ist abhängig von der Menge und der Art der aufzutauenden Lebensmittel.

RATSCHLÄGE FÜR ANDERE KOCH-, BRAT-UND BACKVORGÄNGE

EINKOCHEN

Lebensmittel verschiedenster Art können in vollen und dicht verschlossenen Gläsern in der nachfolgend beschriebenen Weise eingekocht werden:

a. Stellen Sie den Funktionswählachalter auf die Position 🤡
b. Stellen Sie den Thermostat auf 185°C ein und heizen Sie den Backofen vor.
c. Füllen Sie die Fettpfanne mit heißem Wasser.
d. Stellen Sie die Gläser so in die Fettpfanne, daß sie sich nicht gegenseitig berühren, gießen Sie etwas Wasser auf die Deckel der Einkochgläser, schließen Sie den Backofen und stellen Sie den Thermostat auf 135°C zurück.

Wenn kleine Luftbläschen in den Gläsern sichtbar werden, hat der Einkochvorgang begonnen, und Sie können den Backofen ausschalten und abkühlen lassen.

AUFWÄRMEN VON BRÖTCHEN

Stellen Sie den Funktionswählschalter auf die Position 📁 und den Thermostat auf 150°C.

Die Brötchen werden wieder wohlschmeckend, wenn Sie sie mit einigen Tropfen Wasser befeuchten und zirka 10 Minuten bei Höchsttemperatur im Backofen lassen.

BRATEN

Um den traditionellen, überall gleichmäßig gegarten Braten zu erhalten, denken Sie bitte daran:

- daß Sie eine Temperatur zwischen 180° und 200°C beibehalten sollten, und daß die Bratdauer von der Menge und Qualität des Fleisches abhängt.

GLEICHZEITIGES BACKEN UND BRATEN VERSCHIEDENER SPEISEN

Wenn Sie den Multifunktions-Backofen in die Positionen 📁 und 📁stellen, können Sie gleichzeitig die unterschiedlichsten Speisen backen und braten.

So kann man z.B. gleichzeitig Fisch oder Fleisch braten und einen Kuchen backen, ohne daß sich Aroma und Geschmack vermischen.

Dazu brauchen Sie nur einige wenige Hinweise zu beachten:

• Die Temperaturen, die für das Zubereiten der einzelnen Speisen nötig sind, sollten so nahe wie möglich beieinander liegen und einen Temperaturunterschied von 20° bis 25°C nicht überschreiten.
- Beachten Sie beim Einschieben der Gerichte in den Backofen, daß sie verschieden lange Garzeiten haben können. Es versteht sich von selbst, daß durch diese Backmöglichkeit Zeit und Energie gespart werden kann.

GRILLEN UND GRATINIEREN

Mit der Position 📁, auf dem Funktionswählschalter können Sie bestens ohne Spieß grillen, weil die Heißluft die Speise vollkommen umgibt.

Der Thermostat muß auf 175°C eingestellt und der Backofen vorgeheizt werden.

Danach legen Sie das Fleisch o.a. einfach auf den Grillrost, schließen die Backofentür, stellen den Thermostat auf die gewünschte Temperatur zwischen 50° und 175°C ein.

Wenn Sie kurz vor Abschluß des Grillvorgangs ein paar Butterflocken über die Speisen verteilen, erhalten diese ein goldgelbes Aussehen wie beim Gratinieren.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

HERKÖMMLICHES GRILLEN

Grill wie oben beschrieben einschalten und mit geschlossener Ofentür etwa 5 Minuten lang vorheizen.

Kochgut auflegen und den Rost so nahe wie möglich am Grill einschieben.

Fettpfanne unter den Rost schieben, um den Bratensaft aufzufangen.

Mit geschlossener Backofentür grillen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

BACKEN UND BRATEN

Vor dem Einsetzen des Kochguts den Ofen zunächst auf die gewünschte Temperatur vorheizen.

Wenn der Ofen die gewünschte Temperatur erreicht hat, das Kochgut einschieben und die Backzeit kontrollieren. Den Ofen 5 Minuten vor der tatsächlich erforderlichen Backzeit ausschalten, um die Speicherwärme zu nutzen.

BEISPIELE FÜR DIE BACK- UND BRATDAUER

Es handelt sich nur um ungefähre Temperatur- und Zeitangaben, weil diese hinsichtlich der Qualität und der Menge der Speisen variieren.

Benutzen Sie nur wirklich für das Backen und Braten im Backofen geeignete Gefäße und ändern Sie falls nötig die Backtemperatur während des Garvor gangs.

GERICHTE TEMPERATUR

Überbackene Lasagne 220°C
Überbackene Nudeln 220°C
Pizza	225°C
Überbackene Reisgerichte 225°C
Milchkartoffeln	200°C
Gefüllte Tomaten 225°C
Käse-Soufflé	200°C
Überbackene Zwiebeln 200°C
Kalbsbraten	200°C
Kalbskotelett am Grill 225°C
Hühnerbrust in Tomatensoße 200°C
Gegrilltes Hähnchen-Brathähnchen	220°C
Kalbshackbraten	200°C
Roastbeef	220°C
Seezungenfilets	225°C
Seehecht in Kräutersoße 220°C
Beignets	200°C
Kringel	200°C
Zwetschgenkuchen	180°C
Marmeladenkuchen	200°C
Bisquit	225°C
Hefekuchen	225°C
Süße Blätterteigstückchen 200°C
Kuchen mit Bisquitboden 220°C

GEBRAUCH DES ELEKTRONISCHEN PROGRAMMIERERS

Die elektronische Programmiereinheit ist eine Vorrichtung, welche die folgenden Funktionen in sich vereint:

• 24 Stunden-Uhr mit Leuchtanzeige.
- Zeitschaltuhr (bis zu 23 Stunden und 59 Minuten).
- Programm für Garautomatik im Backofen.
- Programm für halbautomatische Garung im Ofen.

Beschreibung der Tasten:

Timer

Garzeit.

Ende der Garzeit (Stunde).

Manueller Vorgang, aktuelles gramm verlassen.

höhung der Ziffern aller Funktionen.

—Senkung der Ziffern aller Funktionen.

Beschreibung der Leuchtsignale:

AUTO - blinkend - Programmierer auf Automatik geschaltet aber noch nicht programmiert (der Ofen kann nicht eingeschaltet werden)

AUTO - festes Licht - Programmierer auf Automatik geschaltet und Programm eingegeben.

Programmierer auf manuell oder vorgang durch Programmierer gesteuert

Timer em

und AUTO - blinken mit Alarmsignal - Fehler des Programmierers (Garzeit länger§ als Garzeitende).

Bemerkung: das Programm kann kinderleicht eingestellt werden; die gewünschten Funktionen mit den entsprechenden Symbolen wählen, danach die Zeit über die Symbole + und — . nnerhalb von 5 Sekunden nach gedrücktem Symbol einstellen. Bei Stromausfall wird der Programmierer zurückgestellt.

20:38 Abb. 5.1

15:38 Abb. 5.2

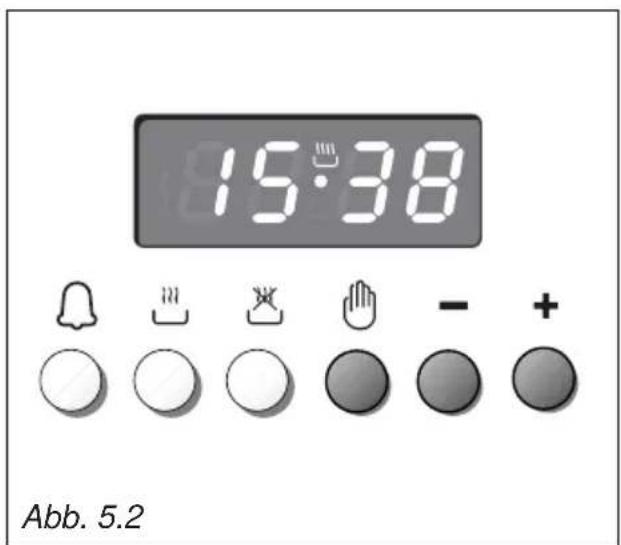

ELEKTRONISCHE UHR (Abb. 5.2)

Der Programmierer ist mit einer elektronischen Uhr mit leuchtenden Ziffern ausgestattet, die Stunde und Minuten anzeigt.

Wenn das Gerät angeschlossen wird oder nach einem Stromausfall, blinken drei Null am Display des Programmierers.

Um die Uhr einzustellen, Taste 🎨 und danach Tasten – oder drücken, bis die richtige Zeit eingestellt ist (Abb. 5.2).

Eine andere Möglichkeit besteht darin gleichzeitig die beiden Tasten und und auch die Taste oder drücken.

Bemerkung: Das Einstellen der Uhrzeit löscht vorhergehende programmierungen.

NORMALES GAREN OHNE PROGRAMMIERER

Um das Gerät manuell zu gebrauchen, also ohne Programmierer, muß die blinkende Schrift AUTO durch drücken der Taste gelöscht werden (AUTO wird ausgeschaltet und das Symbol schaltet ein - Abb. 5.3).

Achtung: Wenn AUTO mit einem festen Licht leuchtet (bedeutet ein Garprogramm wurde eingegeben) wird das Programm durch drücken der Taste gelöscht und das Gerät schaltet auf manuell.

Wenn der Ofen eingeschaltet ist, muß er manuell ausgeschaltet werden.

18:25

ELEKTRONISCHER TIMER

Das Timer-Programm besteht aus einem Signal das auf maximal 23 Stunden und 59 Minuten eingestellt werden kann.

Wenn AUTO blinkt, Taste 🎨 drücken. Zur Zeiteingabe Taste 🎨 und Taste + oder —drücken, bis die gewünschte Zeit am Display angezeigt wird (Abb. 5.4).

Wenn die Einstellung beendet ist, wird am Display die Uhrzeit angezeigt und das Symbol 🔒 leuchtet auf.

Ab demselben Moment läuft die Zeit ab und kann jederzeit am Display angezeigt werden, wenn die Taste 📂 gedrückt wird. Nach abgelaufener Zeit, erlischt das Symbol 🔒 und das intermittierende Signal ertönt; dieses kann durch drücken irgend einer Taste ausgeschaltet werden.

FREQUENZ DES SIGNALS EINSTELLEN

Zur Einstellung des Signaltons stehen 3 verschiedene Möglichkeiten durch drücken der Taste — zur Verfügung.

3:00 Abb. 5.4Abb. 5.3

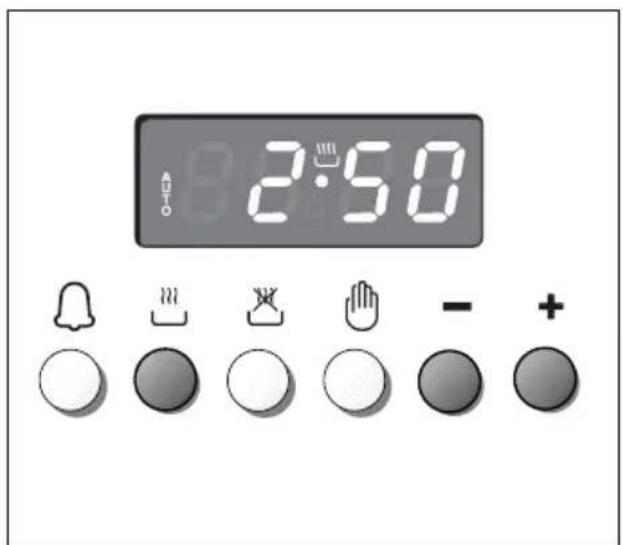

AUTOMATISCHES GAREN IM BACKOFEN

Um Gerichte automatisch im Backofen zu garen, sind folgende Schritte notwendig:

1. Dauer der Garzeit einstellen
2. Ende des Garvorgangs einstellen

3. Temperatur und Garprogramm einstellen.
   Diese Vorgänge werden folgendermaßen vorgenommen:

4. Gardauer durch drücken der Taste und der Taste oder einstellen.
   (Abb. 5.5). (Taste †erhöhen, Taste — verringern). AUTO und das Symbol 🚗 leuchten auf.

5. Ende des Garvorgangs durch drücken der Taste 🎨 und der Taste + einstellen (Abb. 5.6) (die Garzeit wird der Uhrzeit hinzugefügt). Wenn die gewünschte Zeit überschritten wird, kann sie durch die Taste — zurück gestellt werden.

Nach beendeter Einstellung schaltet das Symbol 🎨 aus.

Falls nach der Einstellung AUTO blinkt und ein Signal ertönt, bedeutet dies, daß beim Programmieren ein Fehler gemacht worden ist, weil die Gardauer im Verhältnis zur Uhrzeit falsch eingestellt worden ist.

In diesem Fall, Ende der Garzeit oder Gardauer korrigieren; dazu die oben beschriebenen Schritte wiederholen.

2:50

1. Temperatur und Garprogramm über den entsprechenden Schalter und den Thermostatknopf einstellen (siehe entsprechende Kapitel).

Nun ist der Backofen programmiert; er wird automatisch zur richtigen Zeit einund nach der eingestellten Zeit wieder ausschalten. Im Laufe des Garvorgangs leuchtet das Symbol 🚗.

Durch drücken der Taste, kann man die restliche Zeit ablesen, die bis zum Ende des Garvorgangs noch übrig bleibt.

Das Garprogramm kann jederzeit durch drücken der Taste 🎨 gelöscht werden.

Nach beendetem Garvorgang schaltet das Gerät und das Symbol 🎨 aus und AUTO blinkt und das Signal ertönt; letzteres kann durch drücken einer beliebigen Taste ausgeschaltet werden.

Den Schalter und den Thermostatknopf auf Null stellen und den Programmierer auf "manuell" durch drücken der Taste stellen.

Achtung: Bei Stromausfall schaltet die Uhr auf Null zurück und die Programmierung wird gelöscht.

Nach einem Stromausfall blinken drei Null am Display.

12:55 Abb. 5.6Abb. 5.5

HALBAUTOMATISCHES GAREN

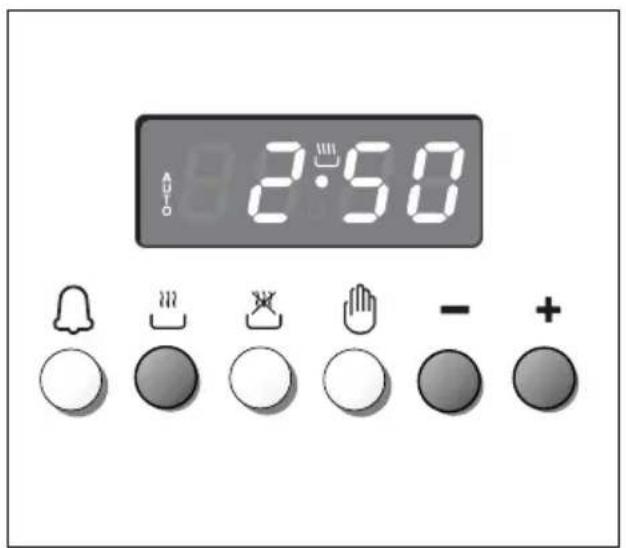

Diese Funktion ermöglicht es das Gerät automatisch nach der gewünschten Garzeit auszuschalten. Um das halbautomatische Garen einzustellen, gibt es zwei Möglichkeiten:

1. Garzeit durch drücken der Taste und der Taste + oder einstellen (Abb. 5.8). (Taste + erhöhen, Taste — verringern).

oder

1. Ende des Garvorgangs durch drücken der Taste 🚗 und der Taste +oder — einstellen (Abb. 5.8). (Taste + erhöhen, Taste—verringern).

AUTO und das Symbol 🎨 leuchten auf.

Danach die Temperatur und das Garprogramm über den entsprechenden Schalter und den Thermostat einstellen (siehe entsprechende Kapitel).

Das Gerät ist nun eingeschaltet und schaltet automatisch bei Erreichen der gewünschten Zeit aus.

Während des Garens bleibt das Symbol 🎨 eingeschaltet und durch drücken der Taste 🎨 kann man die restliche Zeit ablesen, die noch bis zum Ende des Garvorgangs übrig bleibt.

Das Garprogramm kann jederzeit durch drücken der Taste 🎨 gelöscht werden.

2:50

Nach beendetem Garvorgang schaltet das Gerät und das Symbol 🎨 aus und AUTO blinkt und das Signal ertönt; letzteres kann durch drücken einer beliebigen Taste ausgeschaltet werden.

Den Schalter und den Thermostatknopf auf Null stellen und den Programmierer auf "manuell" durch drücken der Taste stellen.

12:55 Abb. 5.8Abb. 5.7

WICHTIG – OFEN FUNKTIONIERT NICHT

Wenn der Ofen nicht funktioniert, kann es sein, dass er versehentlich auf "AUTOMATIK" gestellt wurde oder dass die Stromzufuhr zum Gerät unterbrochen wurde. Wenn der Timer die Buchstaben "AUTO", wie unten angegeben, anzeigt oder die Uhrzeit blinkt, kann es sein, dass sich der Ofen nicht oder erst verzögert einschaltet.

AUTO 12:55

Bevor Sie den Service anrufen, lesen Sie bitte die Anleitung zum Einrichten des Timers in diesem Handbuch durch und stellen Sie sowohl sicher, dass der Timer auf "MANUELL" eingestellt ist, als auch, dass das Kochsymbol 🏠️ wie unten angegeben auf dem Timer erscheint.

15:38

Hinweis: Es fällt eine Servicegebühr an, wenn Sie einen Techniker anrufen, um den Timer erneut einzustellen, da das nicht von unserer Garantie abgedeckt wird.

ALLGEMEINE RATSCHLÄGE

• Vor Reinigungs- oder Wartungs-arbeiten ist das Gerät durch ausschalten der Sicherung von Netz zu trennen.
• Wenn das Gerät nicht verwendet wird, sollte der Gashahn geschlossen werden. Von Zeit zu Zeit den Zustand des Schlauchs, der an der Gasflasche oder an das Versorgungsnetz geschlossen ist, kontrollieren; dieser muss sich in einem einwandfreien Zustand befinden und muss ausgewechselt werden, wenn Störungen auftreten.
• Sollte ein Hahn festgefressen sein, nicht forcieren. Rufen Sie in diesem Fall bitte die Kundendienststelle an.
• Es wird geraten, die Reinigung bei warmem Gerät vorzunehmen. Dies gilt besonders für die emaillierten Teile.
• Keine säurehaltigen Produkte auf dem Gerät liegen lassen (Zitronensaft, Essig u.s.w.).
• Verwenden Sie keine chlor- oder säurehaltige Reinigungsprodukte.
• Wichtig: Der Gebrauch von Schutzkleidung/Schutzhandschuhen während Arbeiten am Gerät oder der Reinigung dieses Geräts wird empfohlen.

WARNUNG

Bei richtiger Installation entspricht Ihr Produkt allen Sicherheitsanforderungen entspricht, die für diese Produkt-kategorie festgelegt wurden. Jedoch ist besondere Vorsicht auf der Rückseite oder unter dem Gerät geboten, da dieser Bereich nicht für eine Berührung vorgesehen ist und scharfe oder raue Kanten aufweisen kann, die Verletzungen hervorrufen können.

EMAILIERTE TEILE

Alle emaillierten Teile müssen immer mit einem Schwammtuch, mit Seifenwasser oder anderen nicht scheuernden Produkten gereinigt werden.

Danach sollten Sie alles mit einem weichen Lappen trocknen.

Säuren, wie sie zum Beispiel in Zitronensaft, Tomatenpüree, Essig oder ähnlichem enthalten sind, greifen das Email an und machen es matt, wenn sie nicht alsbald entfernt werden.

TEILE AUS EDELSTAHL, ALUMINIUM UND LACKIERTE FLÄCHEN

Mit einem geeigneten Produkt reinigen. Stets sorgfältig abtrocknen.

WICHTIG: Diese Teile sind sehr vorsichtig zu reinigen, damit sie nicht zerkratzt werden.

Am Besten einen weichen Lappen und neutrale Seife, niemals Scheuermittel verwenden.

Anmerkung: durch den ständigen Gebrauch kann sich die Farbe im Bereich der Brenner durch die hohe Temperatur ändern.

Wichtig: Der Hersteller ist von der Haftung für mögliche Schäden befreit, die durch den Gebrauch ungeeigneter Produkte für die Reinigung des Geräts verursacht worden.

Achtung! Während dem Betrieb wird die Kochfläche der Küche sehr heiß. Kinder fernhalten.

Keine Dampfreiniger verwenden, da die Feuchtigkeit in das Gerät dringt und das Gerät dadurch gefährlich wird. Keine leicht entzündlichen Materialien im Ofen.

Bitte nutzen Sie zur Reinigung der Glasofentur keine aggressiven Reinigungsmittel oder scharfkantigen Schaber, die das Glas zerkratzen und ein Zerbrechen des Glases verursachen können.

REINIGUNG DES BACKOFENS UND DER ZUBEHÖRTEILE

Den Backofen nach jedem Gebrauch abkühlen lassen und reinigen. So wird verhindert, daß Spritzer und Verkrustungen bei erneuter Erwärmung anbrennen.

Keine Scheuermittel verwenden. Bei starker Verschmutzung ein entsprechendes Reinigungsmittel aus dem Handel benutzen. Herstellerangaben genau befolgen.

Gehäuse des Geräts mit einem weichen Schwamm und warmem Wasser reinigen. Keine Scheuermittel benutzen.

Die Glasteile der Tür und der Lampenabdeckung mit einem Spülmittel reinigen.

Die Zubehörteile im Geschirrspüler oder von Hand spülen und ein Backofen Reinigungsmittel verwenden.

Bei längerem Gebrauch schlägt sicll Kondenswasser innen an der Tür und an der Dichtung ab. Bitte trocknen.

REINIGUNG DER BRENNER UND ROSTE

Diese Teile müssen abgenommen und mit geeigneten Produkten gewaschen werden.

Die Brenner und die Flammenhalter müssen abgenommen und mit geeigneten Produkten gewaschen werden.

Es ist sehr wichtig die genaue Position des Flammenhalters des Brenners zu prüfen, da eine ungeeignete Position schwere Störungen zur Folge haben kann.

Bei den Geräten mit elektrischer Zündung, kontrollieren, ob die Elektrode immer sauber ist, so daß sie richtig funktioniert und Funken erzeugen kann. Die Kerzen müssen mit großer Sorgfalt gereinigt werden.

Bemerkung: um Schäden an der elektrischen Zündung zu vermeiden, diese nicht bei abgenommenen Brennern verwenden.

GASHAHNE

Falls Betriebsstörungen an den Gashähnen auftreten, rufen Sie bitte die Kundendienststelle an.

KORREKTE ANORDNUNG DER BRENNER

Es ist sehr wichtig, die richtige Anordnung der Flammenscheider "F" und der Kappe "C" des Brenners zu prüfen (siehe abb. 6.1 und 6.2). Wenn diese Teile nicht richtig sitzen, kann es zu schweren Funktionsstörungen kommen.

Prüfen, dass die Elektrode "S" (Abb. 6.1-8.3) immer sauber ist. Andernfalls kann die Funkenzündung beeinträchtigt werden.

Prüfen, dass die Sonde "T" (Abb. 6.1-6.3) neben den einzelnen Brennern immer sauber ist, damit das Sicherheitsventil regulär funktionieren kann.

Sowohl die Sonde, als auch die Kerze sind sehr vorsichtig zu reinigen.

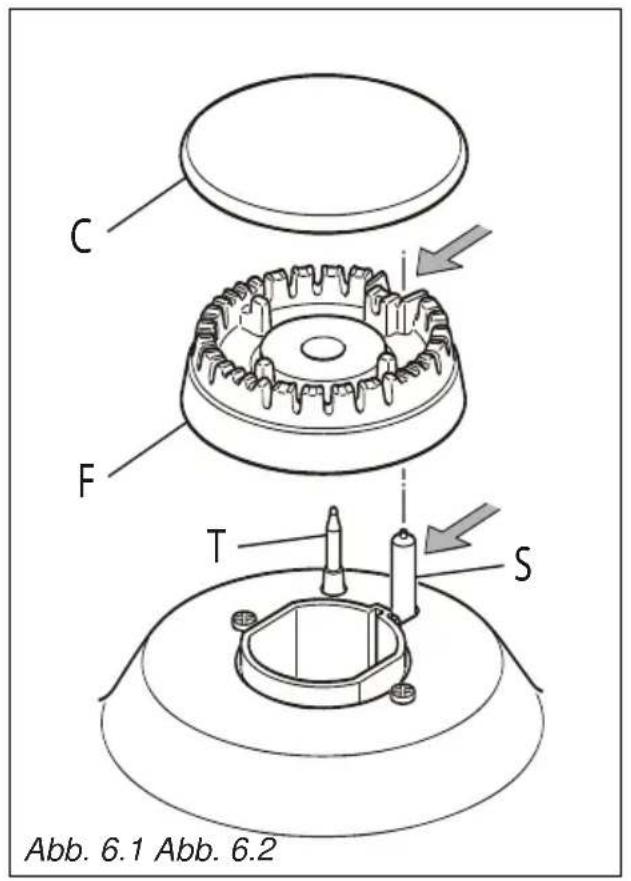

KORREKTE POSITION DES ZWEIFLAMMENBRENNERS

Dieser Brenner muss gemäß Abb. 6.3 korrekt angeordnet werden.

Darauf achten, dass die Rippen in den entsprechenden Sitzen einrasten (siehe Pfeil).

Kappe “A” und Ring “B” richtig in den entsprechenden Sitzen anordnen (Abb. 6.4 – 6.5).

Wenn der Brenner korrekt positioniert ist, darf er nicht drehen (Abb. 6.4).

C F T S Abb. 6.1 Abb. 6.2

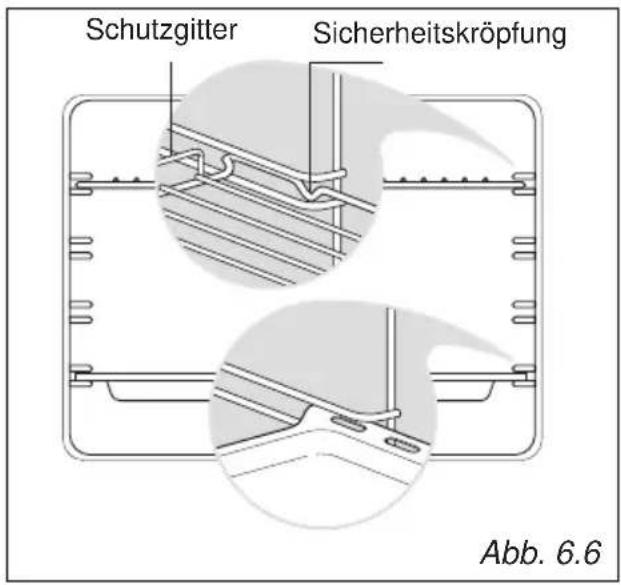

• Hängen Sie die Seitenhalterungen in die Löcher der seitlichen Innenwände des Backofens ein (Abb. 6.7).
• Führen Sie die Fettpfanne und den Grillrost zwischen die Schienen der Seitenhalterungen ein, wie in Abb. 6.6 dargestellt. Den Rost so montieren, dass die Sicherheitssperre, die unabsichtliches Herausziehen verhindert, ins Innere des Ofens zeigt. Das Schutzgitter soll auf der Rückseite angebracht sein
• Zum Abmontieren, in umgekehrter Reihenfolge vorgehen.

Schutzgitter Sicherheitskröpfung Abb. 6.6

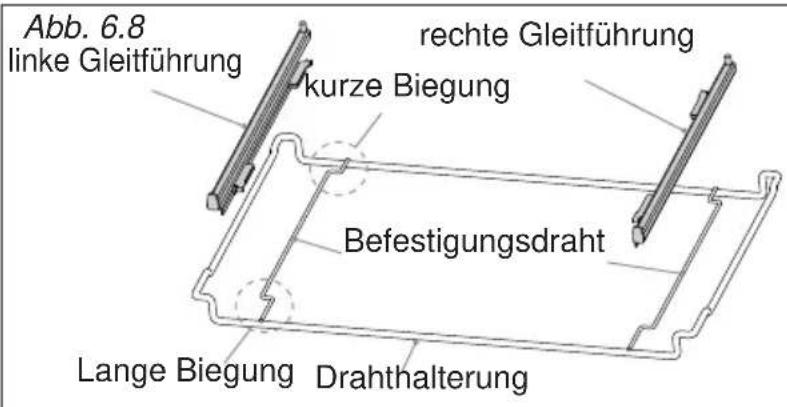

AUSZIEHBARE BLECHHALTERUNGEN (Abb. 6.8)

Die ausziehbaren Blechhalterungen machen es sicherer und einfacher, die Ofenbleche einzusetzen und zu entfernen.

Sie stoppen, wenn die Bleche bis zur maximal möglichen Position herausgezogen wurden.

Wichtig! Wenn Sie die Blechhalterungen montieren, stellen Sie sicher, dass:

• Sie die rechten und linken Gleitführungen an den Haltedrähten befestigen (Abb. 6.9).
• Sie die rechten und linken Gleitführungen an die Haltedrähte andrücken (Abb. 6.10). Sie werden ein Klick-Geräusch vernehmen, wenn sich die Sicherheitsverriegelung über den Draht klemmt.
• Sie das Ofenblech über den Blechhalterungen anbringen (Abb. 6.11, 6.13).
  • Sie die Blechhalterungen auf den Führungen in der Ofenöffnung mit dem Blech darauf hineinschieben:

– das Ofenblech sollte auf die Ofentüre zu hinausgezogen werden;
– verwenden Sie nicht die oberste Blechposition;
– die kurze Biegung der Drahthalterung muss zur Ofeninnenseite zeigen;
– das Ofenblech muss so angepasst werden, dass die Leitschienen zur Innenseite des Ofens zeigen

Um die linken und rechten Gleitführungen von der Drahthalterung zu entfernen:

• Finden Sie die Sicherheitsverriegelungen. Das sind die Laschen, die sich über den Befestigungsdraht klemmen (Pfeil 1 in Abb. 6.13).
- Ziehen Sie die Sicherheitsverriegelungen vom Befestigungsdraht weg, um die Gleitführungen zu lösen (Pfeil 2 in Abb. 6.13).

Die Blechhalterungen reinigen:

• Wischen Sie die Halterungen nur mit einem feuchten Tuch und einem sanften Reinigungsmittel ab.
• Spülen Sie sie nicht im Geschirrspüler, weichen Sie sie nicht in Seifenwasser ein und verwenden Sie keine anderen Reinigungsmittel.

Abb. 6.8 linke Gleitführung rechte Gleitführung kurze Biegung Befestigungsdraht Lange Biegung Draethalterung

Abb. 6.9

AUSTAUSCH DER BACKOFENLEUCHTE

WARNUNG: Prüfen Sie vor dem Austauschen der Lampe, ob das Gerät ausgeschaltet ist, um die Möglichkeit eines Stromschlags zu vermeiden.

• Lassen Sie den Backofenraum und die Heizelemente abkühlen.
  • Schalten Sie die Stromversorgung ab.

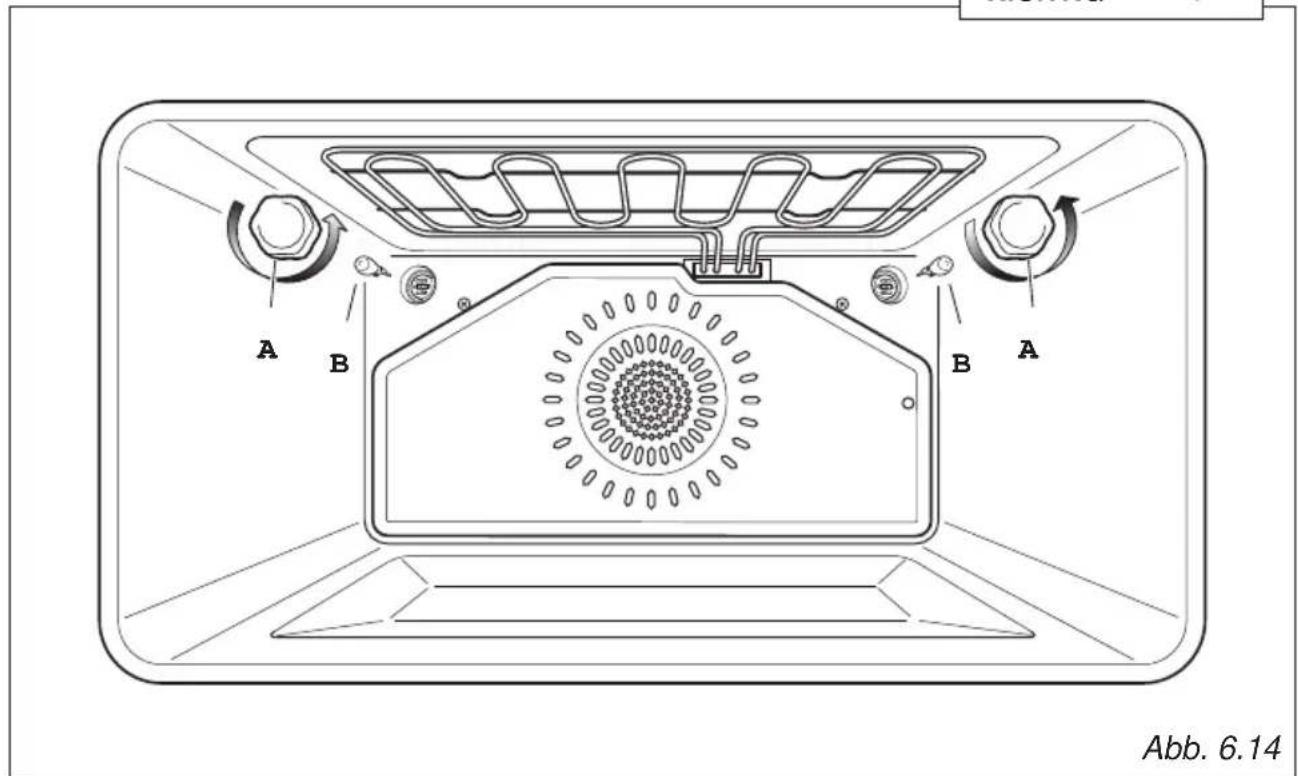

• Entfernen Sie die Schutzabdeckung "A" (Abb. 6.14).
• Schrauben Sie die Birne "B" heraus und ersetzen Sie sie durch eine neue, die für hohe Temperaturen (300°C) geeignet ist und folgende Eigenschaften aufweist: 220-240 V, sowie die gleiche Leistung (die auf der Birne aufgedruckte Wattleistung prüfen), wie die ausgewechselte Birne.

Achtung wichtige Hinweis! Wechseln von Lampen niemals ohne Handschutz. Immer mit ein Tuch oder Handschuhe! Die Beleuchtung kann warm sein und schneller kaputt gehen.

- Bringen Sie die Schutzabdeckung wieder an.

Hinweis: Der Austausch der Ofenbeleuchtung ist nicht durch Ihre Garantie gedeckt.

WARCSKE GBREGT

A B B A Abb. 6.14

ABTEIL TELLERWÄRMER

Das Abteil Tellerwärmer wird zugänglich wenn die Klappe (Abb. 6.15) geöffnet wird. Keine leicht entzündlichen Materialien im Ofen oder im Schubfach aufbewahren (dünnes Papier, Baumwolle, Seide, Nylon oder Ähnliches).

AUSBAU UND ERNEUTES ANBRINGEN DER INNEREN GLASSCHEIBE DER TÜR ZUM REINIGEN

Wenn Sie die innere Glasscheibe der Tür reinigen möchten, müssen Sie unbedingt äußerst sorgfältig die Vorsichtsmaßnahmen und Anweisungen beachten.

Bei falschem Anbringen der Glasscheibe und der Tür kann das Gerät beschädigt werden und Ihre Garantie erlöschen.

WICHTIG!

• Vorsicht, die Backofentür ist schwer. Sollten Sie sich nicht sicher sein, versuchen Sie nicht, die Tür zu entfernen.
• Prüfen Sie, ob sich der Backofen und alle seine Teile abgekühlt haben. Versuchen Sie nicht, die Teile eines heißen Backofens zu handhaben.
• Gehen Sie mit der Glasscheibe äußerst vorsichtig um. Vermeiden Sie, dass die Kanten der Glasscheibe gegen eine Oberfläche stoßen. Dabei kann das Glas brechen.
• VORSICHT: Verwenden Sie keine harten Scheuermittel oder scharfe Metallschaber zum Reinigen der Glasscheibe des Backofens, da diese die Oberfläche zerkratzen, was zu einem Brechen der Glasscheibe führen kann.
• Verwenden Sie den Backofen nicht, sollten Sie beliebige Anzeichen für Schäden an einer der Glasscheiben feststellen (wie Splitter oder Risse). Verständigen Sie Ihre Vertragswerkstatt oder den Kundendienst.
• Prüfen Sie, dass Sie die Glasscheibe richtig auswechseln. Verwenden Sie den Backofen nicht, wenn die Glasscheibe nicht richtig angebracht wurde.
• Wenden Sie keine Gewalt an, wenn sich die Glasscheibe schwer entfernen oder auswechseln lässt. Fordern Sie Hilfe bei Ihrer Vertragswerkstatt oder beim Kundendienst an.

Hinweis: Die Anforderung des Kundendienstes für Unterstützung beim Gebrauch oder bei der Wartung des Backofens wird nicht von unserer Garantie gedeckt.

Die Ofentür kann leicht folgendermaßen abmontiert werden:

• Die Tür ganz öffnen (Abb. 6.16).
- Den Hebel "A" des rechten und des linken Scharniers vollkommen öffnen (Abb. 6.17).
• Die Tür wie in der Abbildung 6.19 gezeigt, fassen.
• Die Tür langsam schließen (Abb. 6.18) bis die Hebel "A" des rechten und des linken Scharniers aus dem Teil "B" der Tür ausrasten (Abb. 6.17).
• Das Bajonett der Scharniere ebenfalls aus dem Sitz nehmen (Abb. 6.20).
• Die Tür auf eine weiche Fläche legen.
• Die Tür in umgekehrter Reihenfolge wieder montieren.

WICHTIG:

Behalten Sie immer einen Sicherheitsabstand bei den Türscharniere des Backofen, insbesondere passen Sie auf Ihre Hände auf. Wenn die

Türscharniere nicht richtig befestigt sind, können sich diese einhaken und sich plötzlich schliessen mit einem unerwartetem Verletzungsrisiko.

ENTFERNEN DER INNEREN GLASSCHEIBE

Die Backofentür ist mit 2 Scheiben ausgestattet:

• 1 äußere;
- 1 innere.

Um beide Scheiben auf beiden Seiten zu reinigen, muss die innere Scheibe wie folgt entfernt werden:

AUSBAU DER INNEREN GLASHALTERUNG

1. Entfernen Sie die Backofentür und legen Sie diese auf eine weiche Oberfläche. WICHTIG: Die Tür muss waagerecht positioniert werden, wie in abb. 6.21.
2. Drücken Sie beide Laschen nach unten, um die Glashalterung zu lösen.
3. Entfernen Sie die Glashalterung.

Abb. 6.21

AUSBAU DER INNEREN GLASSCHEIBE

Heben Sie die innere Scheibe leicht an und entfernen Sie sie, wie abb. 6.22 zeigt.

1 2 Abb. 6.22

ERNEUTES ANBRINGEN DER INNEREN GLASSCHEIBE NACH DEM REINIGEN

Stellen Sie beim erneuten Anbringen der inneren Glasscheibe sicher:

• ob Sie die Scheibe richtig wieder anbringen, wie gezeigt. Die Scheibe muss sich in der richtigen, unten beschriebenen Position befinden, damit sie in die Tür passt und gewährleistet ist, dass das Gerät sicher und richtig arbeitet.
• dass Sie darauf achten, mit den Kanten der Glasscheibe nicht gegen Gegenstände oder Oberflächen zu stoßen.
• dass Sie die Scheibe nicht mit Gewalt einsetzen. Entfernen Sie die Scheibe wieder, sollten Sie Schwierigkeiten beim Auswechseln feststellen, und führen Sie den Vorgang erneut von Anfang an aus. Verständigen Sie den Kundendienst, wenn dies nicht zu einer Lösung führt.
• ob Sie die Scheibe in der richtigen Richtung halten. Sie müssen die Aufschrift darauf lesen können, wenn die Scheibe auf Sie gerichtet ist.
• Prüfen Sie, ob die Dichtung "A" vorhanden ist (Abb. 6.23). Ist dies nicht der Fall muss die Dichtung an der Oberkante der inneren Glasscheibe (in der Mitte) richtig positioniert werden.
• Schieben Sie die innere Glasscheibe in die oberste Nut und drücken Sie vorsichtig darauf (Pfeil 1 in Abb. 6.23).
• Senken Sie sie vorsichtig in ihre Position (Pfeil 2 in Abb. 6.23).

Abb. 6.23 1 2 A

WIEDER ZUSAMMENBAUEN DIE GLASHALTERUNG

1. Bringen Sie die Glashalterung an, wie abb. 6.18 zeigt. Sie muss sich auf der Unterkante der äußeren Glasscheibe befinden. Prüfen Sie, ob die Klemmen "M" nicht verformt oder beschädigt sind.

2. Drücken Sie die Glashalterung vorsichtig in ihre Position. Es muss ein Einrasten der Laschen auf beiden Seiten zu hören sein, wenn Sie die Glashalterung anbringen.

Wichtig!

Prüfen Sie; ob die Glashalterung richtig und fest sitzt und die Glasscheibe sicher gehalten wird.

2 Klick M 1 M 1 M 2 Klick Abb. 6.24

ERNEUTES ANBRINGEN DER TÜR

1. Halten Sie die Tür fest (Abb. 6.25).
2. Fügen Sie die Scharnierzungen in die Schlitze ein und prüfen Sie, ob die Nut, wie in Abb. 6.26 gezeigt, greift.
3. Öffnen Sie die Tür vollständig.
4. Schließen Sie die Hebel "A" am linken und rechten Scharnier, wie Abb. 6.27 zeigt.
5. Schließen Sie die Tür und prüfen Sie, ob sie richtig positioniert ist.

• Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschließen.
• Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzuziehen.
• Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden.
• Falls die Stromanschlüsse hinter dem Herd angeordnet sind, dürfen sie nicht höher als 18 cm über dem Boden liegen.
• Schutzkarton und Plastikfolien innen und außen am Gerät und von allen Zubehörteilen entfernen.

INSTALLATION

Dieser Herd hat einen Überhitzungsschutz Klasse "2/1" und kann deshalb in Schränke eingebaut werden.

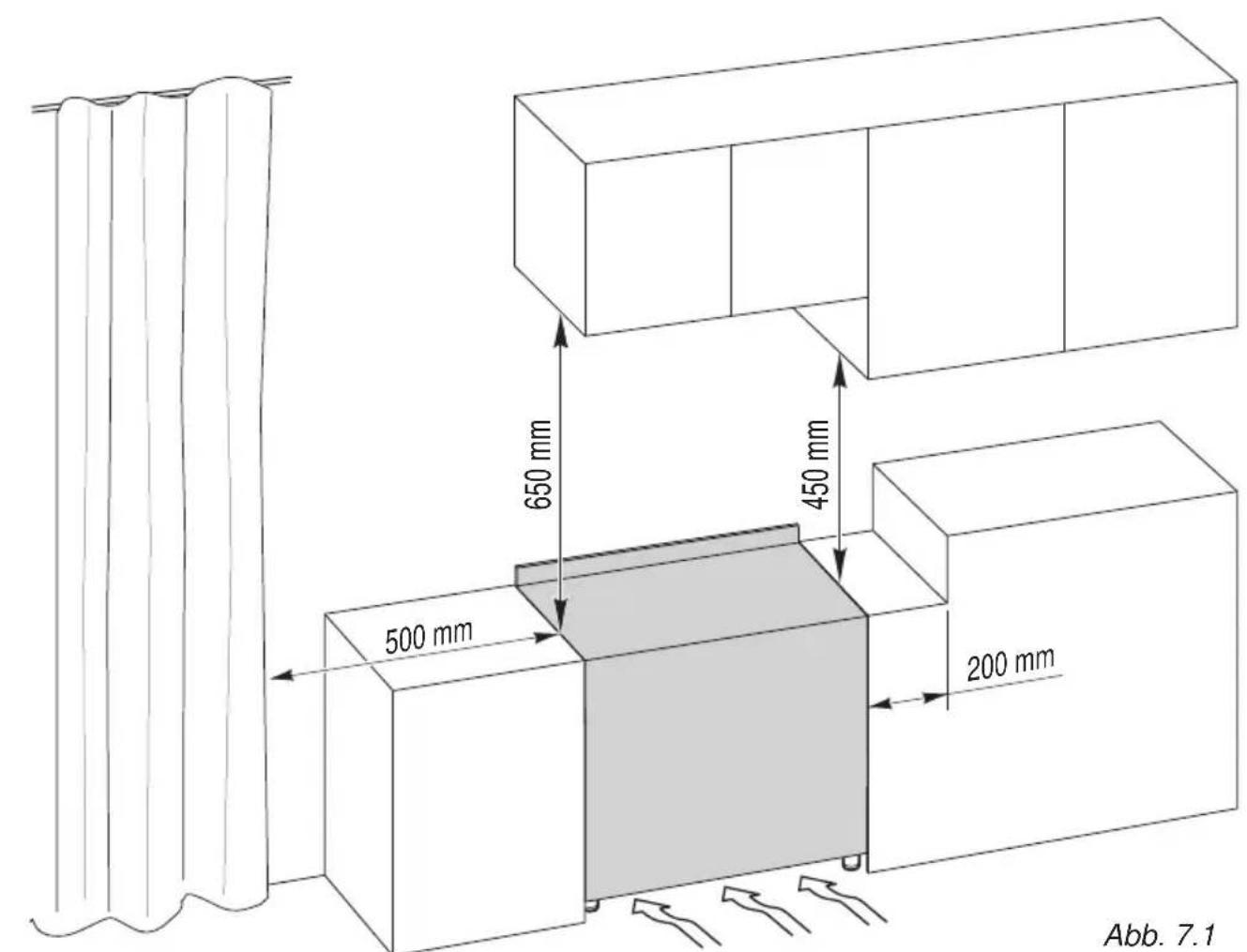

Das Gerät muss einen Abstand von mindestens 200 mm zu allen Umgebungsflächen haben, die höher als die Kochmulde sind (Abb. 7.1).

Die Schrankwände um den Herd müssen aus hitzebeständigem Material sein.

Synthetische Beschichtungen und Klebstoffe müssen bis 90° hitzebeständig sein, damit sich der Schrank nicht verformt oder die Klebestellen reißen.

Der Herd kann in Küchen, Wohnküchen oder Wohn- und Schlafräumen aufgestellt werden, nicht jedoch in Bädern oder Duschräumen.

Vorhänge dürfen nicht unmittelbar hinter dem Gerät angebracht werden. Einen Abstand von mindestens 500 mm zu den Seiten einhalten.

Es ist von grundlegender Wichtigkeit, dass der Herd wie unten angegeben aufgestellt wird.

- Der Herd ist von einem qualifizierten Fachtechniker und unter Einhaltung der lokalen Sicherheitsbestimmungen zu installieren.

650 mm 450 mm 500 mm 200 mm Abb. 7.1

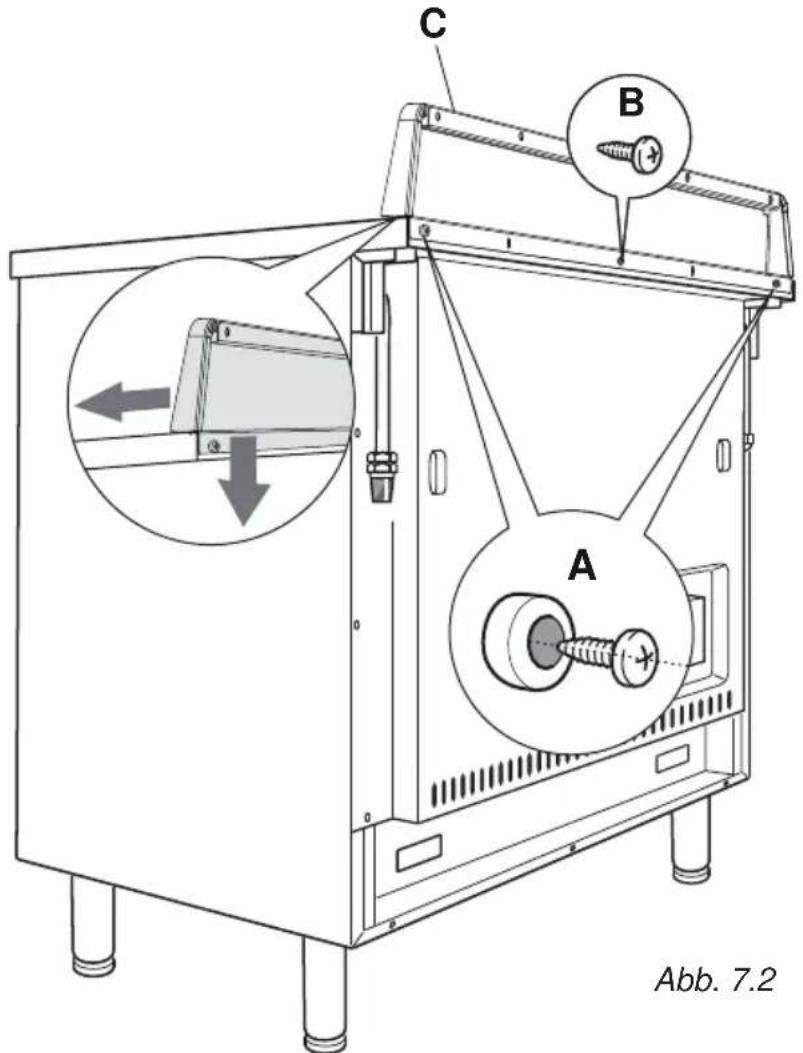

HINTERE SCHUTZABDECKUNG

Vor dem Aufstellen des Herds zunächst die hintere Schutzabdeckung "C" montieren (Abb. 7.2).

Bitte Folgendes beachten:

• Die Schutzabdeckung "C" ist an der Rückseite des Herds verpackt.
• Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen.
• Die Bolzen "A" (Abb. 7.2) abnehmen; dazu die Befestigungsschrauben abschrauben.
• Schrauben "B" abschrauben.
• Die Rückwand wie in der Abbildung gezeigt, anbringen und mit der zentralen Schraube "B" und den zwei seitlichen Schrauben mit den dazwischen montierten Bolzen "A" befestigen.

C B A Abb. 7.2

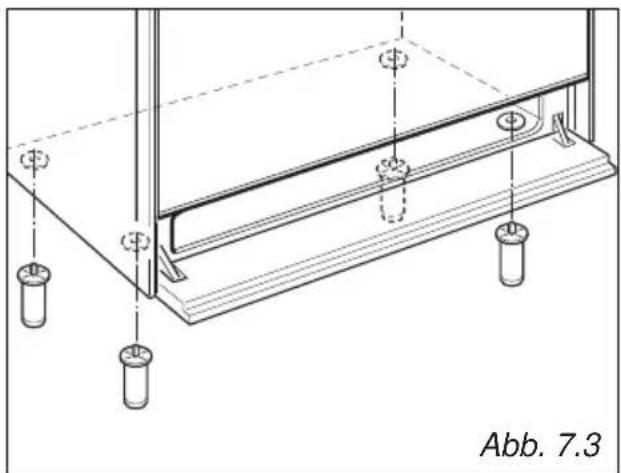

BEFESTIGUNG DER STELLFÜSSE

Die Stellfüße sind vor dem Gebrauch am Unterteil des Herds zu befestigen.

Wenn der Küchenherd wieder aufrecht gestellt werden muss, sollten zwei Personen für diesen Vorgang dabei sein, um zu verhindern dass die Füße und die Ofenwände aus Stahl beschädigt werden (Abb. 7.4).

HINWEIS

Achtung: Den Küchenherd NICHT am Griff der Ofentür HEBEN, um ihn zu transportieren (Abb. 7.5).

HINWEIS

Um den Küchenherd endgültig zu positionieren, diesen NICHT SCHLEPPEN (Abb. 7.6).

Die Füße vom Boden heben (Abb. 7.4).

NIVELLIEREN DES HERDS

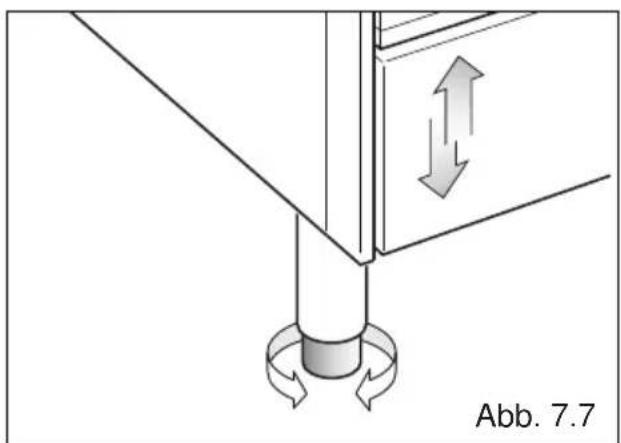

Der Herd kann durch EIN- oder HERAUSDREHEN der unteren Enden der Füße nivelliert werden (Abb. 7.7)

Achtung: Um unbeabsichtigtes Kippen zu vermeiden, muss diese Halterung an der Rückseite des Gerätes montiert und an der Wand befestigt werden.

Montage der Anti-kipp-halterung:

1. Nachdem Sie sichergestellt haben, wo der Herd positioniert wird, markieren Sie an der Wand die Stellen, an denen die 2 Schrauben der Anti-Kipp-Halterung angebracht werden müssen. Bitte folgen Sie den Anweisungen der Abbildung 7.8.

2. Bohren Sie zwei Löcher mit 8 mm Durchmesser in die Wand und setzen Sie die mitgelieferten Dübel ein.

Wichtig! Vor dem Bohren der Löcher stellen Sie sicher, dass sich an dieser Stelle keine Leitungen oder elektrische Kabel befinden, die beschädigt werden können.

1. Befestigen Sie die Anti-Kipp-Halterung locker mit den 2 mitgelieferten Schrauben.

2. Stellen Sie den Herd an die Wand und passen Sie die Höhe der Anti-Kipp-Halterung so an, dass sie an der Rückseite des Herds einrasten kann, siehe Abbildung 7.8.

3. Schrauben festziehen und somit Anti-Kipp-Halterung befestigen.

4. Den Herd gegen die Wand drücken, so dass die Anti-Kipp-Halterung vollständig an der Rückseite des Herds einrastet.

Achtung!

Beim Einbau des Herdes darf das Netzkabel nicht im Kippschutzbügel eingeklemmt werden.

Es ist ebenfalls darauf zu achten, dass der Gasschlauch nicht gequetscht wird.

Dieses Gerät wird ohne bereits angeschlossenen Abzug geliefert. Der Abzug für Verbrennungsprodukte muss installiert und gemäß den geltenden Vorschriften angeschlossen werden. Ebenso ist auf die entsprechende Raumlüftung zu achten.

INSTALLATIONSORT

Der Raum, in dem das Gasgerät installiert wird, muß über eine für die Gasverbrennung notwendige Luftzufuhr verfügen (2 m³/h x kW).

Die Luftzufuhr muß direkt durch eine oder mehrere Öffnungen der Außenwände erfolgen, mit einem freien Gesamtquerschnitt von mindestens 100 cm².

Die Öffnungen sollten in Bodennähe und vorzugsweise gegenüber der Ableitung der Verbrennungsprodukte angebracht werden; sie müssen so hergestellt sein, daß eine Verstopfung sowohl von innen als auch von außen nicht möglich ist.

Ist die Durchführung der erforderlichen Öffnungen nicht möglich, kann die Luft von einem angrenzenden Raum mit geeigneter Lüftung zugeleitet werden, sofern es sich nicht um ein Schlafzimmer oder einen Gefahrenraum handelt.

In diesem Fall muß der Lufteintritt durch die Küchentür erfolgen.

Falls sich oberhalb der Kochmulde ein Hängeschrank oder eine Saughaube befindet, muss der Abstand zwischen Kochmulde und Hängeschrank oder Saughaube mindestens 650 mm betragen (Abb. 7.9).

ABLEITUNG DER VERBRENNUNGSPRODUKTE

Die Verbrennungsprodukte des Gas gerätes müssen mittels einer direkt mit dem Freien verbundenen Rauchabzug abgeleitet werden (siehe 7.9).

Ist dies nicht der Fall, ist die Verwendung eines Elektrolüfters möglich, der an der Außenwand oder am Fenster angebracht ist und eine stündliche Lufterneuerung leistet, die 3-5 mal dem Volumen der Küche entspricht (Abb. 7.10).

Der Lüfter darf nur dann installiert werden, wenn Öffnungen für den Lufteintritt vorhanden sind, siehe Beschreibung Kapitel "Installationsort".

Abzug Verbrennungsprodukte H min 650 mm Öffnung für Lufteintritt Abb. 7.9

Elektrolüfter Ableitung Verbrennungsprodukte Öffnung für Lufteintritt Abb. 7.10

Die Wände der an den Herd angrenzenden Möbel müssen unbedingt aus hitzebeständigem Material bestehen.

Vor der Installation sicherstellen, dass die lokale Gasversorgung (Gassorte und Druck) mit den Einstellungen des Geräts kompatibel sind. Die Geräteeinstellung ist dem Typenschild oder Aufkleber zu entnehmen.

GAS-ANSCHLUSS

- Der Anschluss ist von einem qualifizierten Fachtechniker und unter Einhaltung der einschlägigen Bestimmungen vorzunehmen.

- Das Gerät ist für den Einsatz mit dem auf dem Typenschild angegebenen Gas konzipiert und ausgerichtet.

- Sicherstellen, dass der Raum, in dem das Gerät installiert wird, entsprechend den einschlägigen Vorschriften gelüftet werden kann.

- Beim Anschluss an die Gasleitung oder an die Gasflasche sind die einschlägigen Vorschriften zu beachten.

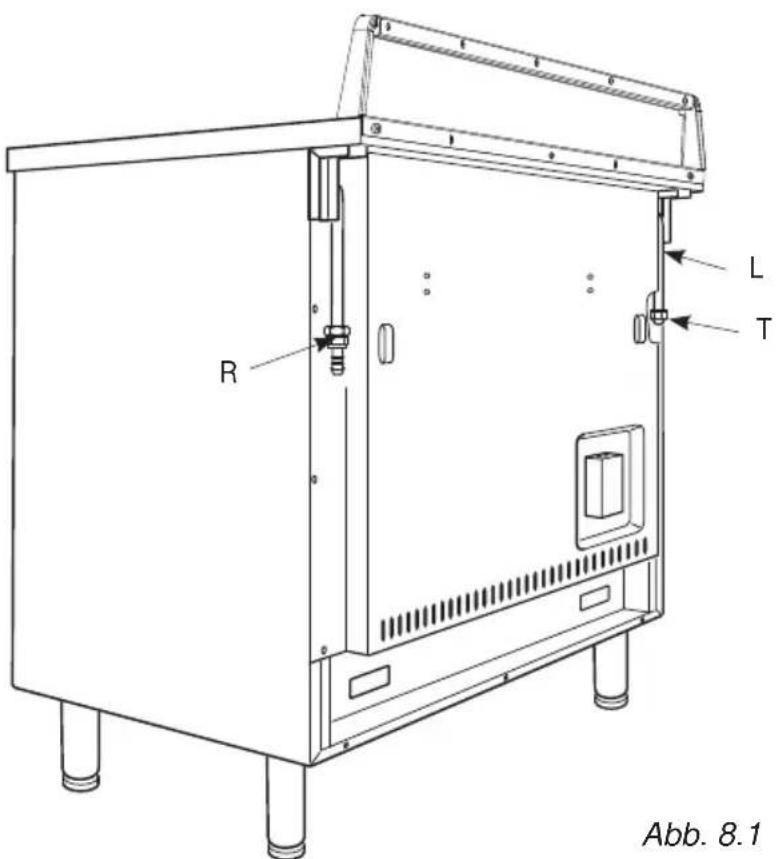

• Die Gaszufuhr wird an der Rückseite des Herds (Abb. 8.1) an das R- oder L-Endstück des Gasschlauchs angeschlossen; der Anschlussschlauch darf die Rückwand des Geräts nicht überkreuzen.

- Der nicht verwendete Anschluss ist mit dem T-Stopfen und einer Dichtung zu verschließen.

R L T Abb. 8.1

Normgerechte starre oder flexible Leitungen verwenden.

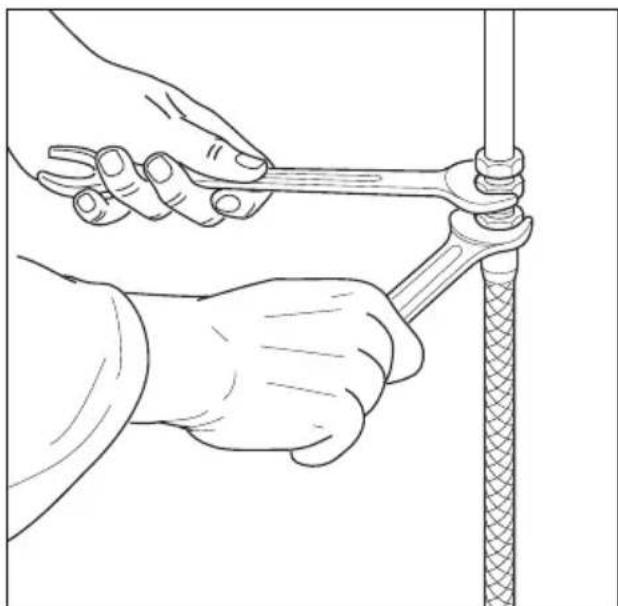

Ggf. verwendete Druckverbindungen mit zwei Schraubenschlüsseln festziehen (Abb. 8.2a, 8.2b).

Insbesondere sicherstellen:

• dass die Schläuche nicht mit Teilen des Herds in Berührung kommen, die Temperaturen von über 70°C erreichen;
• dass die Schläuche nicht länger als 75 cm sind und nicht über scharfe Kanten oder Ecken geführt werden;
• dass die Schläuche nicht gespannt, verdreht, geknickt oder übermäßig gebogen werden;
• dass Anschlüsse an starre Metallrohre den Gasfluss nicht beeinträchtigen.
• Wir weisen darauf hin, dass die Dichtungen beim leichtesten Anzeichen von Verformung oder Mängeln ausgewechselt werden müssen.
  • Die Schläuche können leicht der gesamten Länge nach auf ihren Zustand überprüft werden; nach maximal drei Jahren sollten die Schläuche ausgewechselt werden.
• Der Zylinderhahn bzw. der Zuflusshahn hinter dem Gerät muss zugedreht werden, wenn das Gerät nicht in Gebrauch ist.

Abb. 8.2a Abb. 8.2b

Die Gasanschlüsse werden links oder rechts (Abb. 8.1) auf der Rückseite des Gerätes erstellt, so dass die Leitung niemals hinter dem Herd entlang führt.

Das Ende des links- oder rechtsseitigen Gasanschlusses, das nicht benutzt wird, muss durch Anbringen einer Kappe mit Dichtung verschlossen werden.

• Die Installation darf nur durch einen Fachtechniker ausgeführt werden und muss den gültigen lokalen Bestimmungen entsprechen (NBN Standard D 51-003).
• Die Oberflächen in der Nähe des Herdes müssen entweder aus einem hitzebeständigen Material bestehen oder damit überzogen sein.
- Belüftung des Raumes - die Verbrennung von Gas kann nur erfolgen, wenn Sauerstoff in der Luft vorhanden ist. Die Luft muss deshalb erneuert und die Verbrennungsprodukte müssen abgeleitet werden können. Das Volumen der erneuerten Luft muss pro kW mindestens 2 m³/h betragen.

Die üblicherweise verwendeten Gase lassen sich in zwei Hauptgruppen unterteilen:

• Flüssiggas: Butangas (G30); Propangas (G31)
• Erdgas (G20/G25)

Der Herd wird betriebsbereit geliefert und nutzt die Gasart, die auf dem daran angebrachten Aufkleber angegeben ist. Manchmal kann es jedoch notwendig sein, zwischen den einzelnen Gasarten zu wechseln.

Unabhängig von der Gasart, für die der Herd vorgesehen ist, müssen folgende Vorgehensweisen beachtet werden:

• Anschluss an die Gaszufuhr.
• Austausch der Brenner auf der Kochfläche.
• Regelung des Gasflusses zu den Brennern auf der Kochfläche.

Gewährleisten Sie, dass der Herd für die Gasart vorgerüstet ist, mit der er gespeist wird (siehe Aufkleber).

Die Gaszufuhrleitung muss den geltenden lokalen Bestimmungen entsprechen.

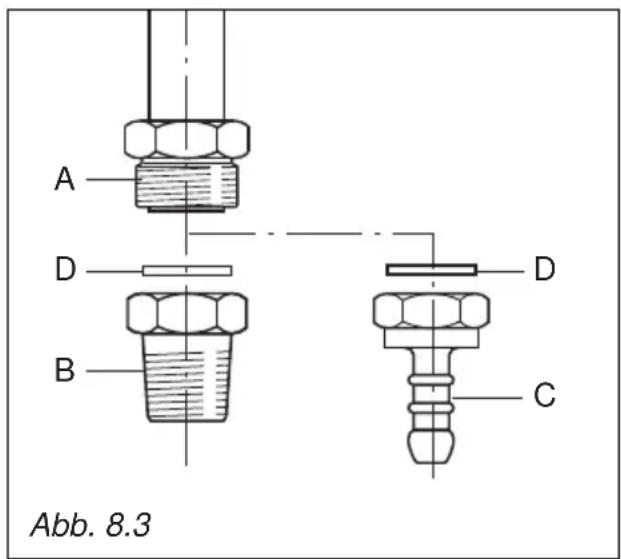

Die Befestigungen (Abb. 8.3) bestehen aus:

• 1 Mutter "A" (zylinderförmiges Außengewinde ISO 228-1)
  • 1 Dichtscheibe "D"
• 1 Kegelanschluss "B" (zylinderförmiges Innengewinde ISO 228-1, kegelförmiges Außengewinde ISO 7-1)
• 1 Verbinder für Butan-/Propangas "C".

A D B C D Abb. 8.3

Die Herde müssen unter Verwendung von R_HT -Material hinter dem von AGB/BGV zertifizierten Gasabsperrventil angeschlossen werden, ausgenommen davon sind freistehende Herde, die nicht eingebaut werden.

Allgemein werden die Herde hinter dem Gasabsperrventil angeschlossen mit:

• Kupferrohren mit einer angemessenen Wandungsdicke, oder
• Stahlrohren, oder
• flexible R _HT -Metallrohre mit AGB-Zertifizierung, so verlegt, dass sie während des Gebrauchs nicht gequetscht oder gezogen werden. Ihr Biegeraadius darf nicht geringer sein, als vom Hersteller vorgegeben.

Ausgenommen davon sind freistehende Herde, die nicht eingebaut werden.

- Diese Herde müssen mit einem flexiblen Elastomerschlauch mit eingebauter, nicht abnehmbarer mechanischer Düse angeschlossen werden. Verwenden Sie nur Schläuche, die mit dem Aufkleber "AGB/BGV" zugelassen wurden.

- Zwei Arten flexibler Elastomerschläuche: bis April 2005 waren 2 Arten flexibler Elastomerschläuche auf dem Markt erhältlich:

• das alte asymmetrische Modell, bei dem ein Ende mit einer seitlich des Herdes befestigten Düse versehen ist, sowie einer Düse mit einer losen Mutter und einem eingebauten flachen abgedichteten Verbindung seitlich des Fittings im Inneren (Absperrventil).
• das neue symmetrische Modell, das eine Düse mit einer losen Mutter auf beiden Seiten und eine eingebaute flache, abgedichtete Verbindung aufweist. Dieses symmetrische Modell ist das einzige, das nach dem genannten Termin noch erhältlich ist.

Bei Installation eines neuen Herdes oder beim Ersatz eines vorhandenen, muss immer das symmetrische Modell verwendet werden.

Montage

Die Gaszufuhr bei alten Herden weist ein Kegelgewinde ISO 7-1 – auf und der Schlauch wird wie folgt montiert:

1. Ein Dichtmittel auf das Gewinde am Gerät auftragen: ein Teflonband oder Dichtmasse für Gewinde (Colmat) sowie etwa Akrylwolle;
2. Die Verbindung (das zylinderförmige Innengewinde ISO 7-1 auf dem zylinderförmigen Außengewinde ISO 228-1) mit den beiden, dem Herd beiliegenden Schlüsseln festziehen;
3. Prüfen, ob die abgedichtete Verbindung fest in der beweglichen Verbindung am Elastomerschlauch (neues Modell) sitzt;

4. Den Elastomerschlauch manuell an beiden Enden festziehen;

5. Noch eine weitere halbe Umdrehung mit dem Schlüssel ausführen;

6. Den Absperrhahn öffnen und durch Auftragen eines Aufschäummittels prüfen, dass keine Leckstellen (Seifenblasen) vorhanden sind.

Die Gaszufuhr bei neuen Geräten weist ein Parallelgewinde ISO 228-1 auf. Gehen Sie zur Montage entsprechend der nachstehend beschriebenen Arbeitsgänge 3, 4, 5 und 6 vor.

Anzuwendende Vorsichtsmaßnahmen:

• der Schlauch muss so montiert werden, dass er keinen mechanischen Belastungen ausgesetzt ist, wie einem Verdrehen, Quetschen oder Ziehen;
• der Schlauch muss so verlegt werden, dass er keine anderen beweglichen Teile des Gerätes berührt;
• er muss einen Biegeradius aufweisen, der mindestens das 10-fache eines Außendurchmessers beträgt;
• er darf keine heißen Oberflächen berühren;
• es muss gewährleistet sein, dass er an einem mühelos zugängigen Ort installiert wird, so dass die gesamte Länge kontrolliert werden kann.
• er darf nicht in einer überhitzten Umgebung verlegt und muss vor Sonnenlicht und ultravioletten Strahlen geschützt werden.

Regelmäßige Kontrollen und Austausch

Die Gasanschlussleitung muss mindestens einmal jährlich geprüft werden, um zu gewährleisten, dass keine sichtbaren Abnutzungen vorhanden sind. Der Schlauch muss spätestens zum angegebenen Termin ausgewechselt werden.

Verwenden Sie unbedingt beide Schlüssel zum Anschrauben der Bauteile. (Abb. 8.4).

Verwenden Sie nach dem Anschluss der Gaszufuhr eine Seifenlösung, um zu prüfen, ob die Anschlüsse dicht sind. Benutzen Sie dazu niemals eine offene Flamme.

Gasgerät zylinderförmiges Außengewinde ISO 228-1 gasgerät kegelförmiges Außengewinde ISO 7-1 Dichtmittel auftragen zylinderförmiges Innengewinde ISO 7-1 zylinderförmiges Außengewinde ISO 228-1 abgedichtete Verbindung Kegelfläche Lose Mutter Dichtung: für Metall auf Metall Kugelfläche zylinderförmiges Innengewinde ISO 228-1 Flexible Metallschläuche AGB / BGV Abdeckung aus synthetischem Material Edelstahlgeflecht Flexibler Edelstahlschlauch kegelförmiges Außengewinde ISO 7-1 Appliquer un produit d'étanchéité zylinderförmiges Innengewinde ISO 7-1 Gasabsperrventil mit AGB-BGV-Zulassung Gewinde ISO 7-1 Gaszufuhrleitungen Abb. Flexibler Metallschlauch RHT mit Zertifizierung AGB-BGV.

Ein neuer flexibler Elastomerschlauch nach AGB-BGV in den beiden Montageversionen.

Gasgerät kegelförmiges Außengewinde ISO 7-1 Dichtmittel auftragen zylinderförmiges Innengewinde ISO 7-1 zylinderförmiges Außengewinde ISO 228-1 Filetage intérieur cylindrique ISO 228-1 abgedichtete Verbindung AGB / BGV Elastomerschlauch abgedichtete Verbindung zylinderförmiges Innengewinde ISO 228-1 zylinderförmiges Außengewinde ISO 228-1 zylinderförmiges Außengewinde ISO 228-1 Gasabsperrventil mit AGB-BGV-Zulassung Gewinde ISO 7-1 Gaszufuhrleitungen Gasgerät zylinderförmiges Außengewinde ISO 228-1 zylinderförmiges Innengewinde ISO 228-1 abgedichtete Verbindung AGB / BGV Elastomerschlauch abgedichtete Verbindung zylinderförmiges Innengewinde ISO 228-1 zylinderförmiges Außengewinde ISO 228-1 Gasabsperrventil mit AGB-BGV-Zulassung Gewinde ISO 7-1 Gaszufuhrleitungen

Abb. 8.6

Wartung des Küchenherds

DÜSEN DER BRENNER DER KOCHMULDE AUSWECHSELN

Beziehen Sie sich bitte auf die "Tabelle der Düsen", in der der Durchmesser der verwendeten Düsen angegeben ist.

Die Durchmesser der Düsen mit Angabe in 1/100 mm sind auf dem Gehäuse jedes Injektors angegeben.

Die Ersatzdüsen sind bei den Kundendienststellen erhältlich.

AUSTAUSCH DER INJEKTOREN AN DEN BRENNERN DES KOCHFELDES

Um die Düsen auszuwechseln, folgendermaßen vorgehen:

• Die Roste und die Brenner von der Kochmulde abnehmen.
- Mit einem Maulschlüssel die Düsen "J" (Abb. 8.7, 8.8) mit den für das verwendete Gas geeigneten Düsen auswechseln (siehe Tabelle zur Wahl der Düsen).

Die Brenner sind so konzipiert, dass die primäre Luftzufuhr nicht nachjustiert werden muss.

Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner

chnellbrenner J

Abb. 8.7

Zweiflammenbrenner

Injektor für inneren Flammenkranz
Injektoren für äußeren Flammenkranz

Abb. 8.8

MINIMUM DER BRENNERFLAMME DER KOCHMULDE EINSTELLEN

Eine richtig eingestellte Flamme muss ungefähr 4 mm lang sein, wenn der Bedienknopf auf Minimum gedreht ist; außerdem darf das schnelle Umschalten von Maximum auf Minimum niemals das Auslöschen der Flamme verursachen.

Die Flamme wird folgendermaßen eingestellt:

Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner:

• Brenner anzünden
• Den Hahn auf die Position MINIMUM (Ralenti) drehen
  • Den Bedienknopf abnehmen
• Mit einem dünnen Schraubenzieher die Schraube "F2" drehen bis die richtige Einstellung erreicht worden ist (Abb. 8.9).

Innerer Flammenkranz des Zweiflammenbrenners:

• Zünden Sie den Zweiflammenbrenner.
- Stellen Sie das Gasventil auf "Minimum" für den ausschließlichen Betrieb es inneren Flammenkranzes.
• Den Bedienknopf abnehmen
- Mit einem dünnen Schraubenzieher die Schraube "F3" drehen bis die richtige Einstellung erreicht worden ist (Abb. 8.10).

Äußerer Flammenkranz des Zweiflammenbrenners:

• Zünden Sie den Zweiflammenbrenner.
- Stellen Sie das Gasventil auf "Minimum" für den Betrieb es inneren + äußeren Flammenkranzes.
• Den Bedienknopf abnehmen
- Mit einem dünnen Schraubenzieher die Schraube "F2" drehen bis die richtige Einstellung erreicht worden ist (Abb. 8.10).

Ziehen Sie für LPG-Gas die Einstellschrauben vollständig an.

F1 Abb. 8.9

F2 F3 Abb. 8.10

				G30/G3128-30/37 mbar	G20/G2520/25 mbar
BRENNER	Nennleistung[kW]	ReduzierteLeistung[kW]	∅ Duse[1/100 mm]	∅ Duse[1/100 mm]	∅ injector[1/100 mm]
Hilfsbrenner (A) 1,00 0,30	50 77 77
Normalbrenner (SR) 1,75	0,45 66 101 101
Schnellbrenner (R) 3,00	0,75 87 129 129
Zweiflammenbrenner (D)	InnererFlammenkranz	0,80 (*) 0,35 (*)		46(No 1 zentral)	70(No 1 zentral)
	ÄußereFlammenkränze	4,00(**) 1,90 (**)		65(No 2 außen)	99(No 2 außen)

(*) Leistung errechnet für den Betrieb des inneren Flammenkranzes
(**) Leistung errechnet für den Betrieb des inneren und äußeren Flammenkranzes.

ERFORDERLICHE LUFTZUFUHR FÜR DIE GASVERBRENNUNG = (2 m3/h x kW)
BRENNER Erforderliche Luftzufuhr [m]		3/h]
Hilfsbrenner (A)		2,00
Normalbrenner (SR)		3,50
Schnellbrenner (R)		6,00
Zweiflammenbrenner (D)	Innerer Flammenkranz	1,60
	Äußere Flammenkränze	8,00

HAHNE SCHMIEREN

Falls sich ein Hahn nur noch schwer auf- und zudrehen lässt, diesen nicht forcieren sondern die nächste Kundendienststelle anrufen.

WICHTIG

Bei der Installation, der Wartung und der Umwandlung des Geräts, nur die Originalteile des Herstellers verwenden.

Der Hersteller haftet nicht im Falle von Nichtbeachtung dieser Vorschrift.

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ALLGEMEINE HINWEISE

• Der Anschluß an das Stromnetz muß von einem konzessionierten Installateur nach den geltenden Vorschriften durchgeführt werden.
• Vor dem Anschluß des Gerätes an das Stromnetz muß sichergestellt werden, daß die Stromspannung derjenigen auf der Datentafel des Gerätes entspricht und daß das Anschlußkabel die auf der Datentafel angegebene Stromstärke aushält.
• Bei der Installation ist eine allpolige Schutzvorrichtung mit einem Kontaktabstand nicht unter 3 mm vorzusehen (Leistungsschalter, Sicherung oder Relais). Nach der Installation der Kochmulde muß der Netzschalter bzw. die Steckdose jederzeit leicht erreichbar sein.
• Das Speisekabel darf warme Stellen nicht berühren und muß so verlegt werden, daß es an keiner Stelle die Temperatur von 75°C überschreitet.
• Wenn das Gerät installiert ist, der Schalter muss leicht erreichbar sein.

N.B.: Zum Anschluß an das Netz keine Paßstücke, Reduzierstücke oder Nebenanschlüsse verwenden, da diese zu Überhitzungen und Verbrennungen führen können.

Fall zur Installation Änderungen an der elektrischen Hausanlage nötig, diesen durch einen Fachmann auswechseln lassen.

Dieser muß insbesondere kontrollueren, ob der Schnitt der Steckdosenkabel für die aufgenommene Geräteleistung geeignet ist.

WICHTIG: Dieser Herd ist an einen geeigneten zweipoligen Sicherheitsschalter in der Nähe des Herds anzuschließen.

WARNUNG!

Das Gerät muss geerdet werden.

Das Gerät muß auf jeden Fall an die Erdleitung angeschlossen werden.

Die Herstellerfirma lehnt jegliche Haftung für alle Schäden ab, die infolge der Nichtbeachtung dieser Vorschriften entstehen.

ANSCHLUSS DES NETZKABELS

WARNUNG: Bei einer Beschädigung des Stromkabels muss dieses durch einen zugelassenen Kundendienstmitarbeiter ersetzt werden, um Gefahren zu vermeiden.

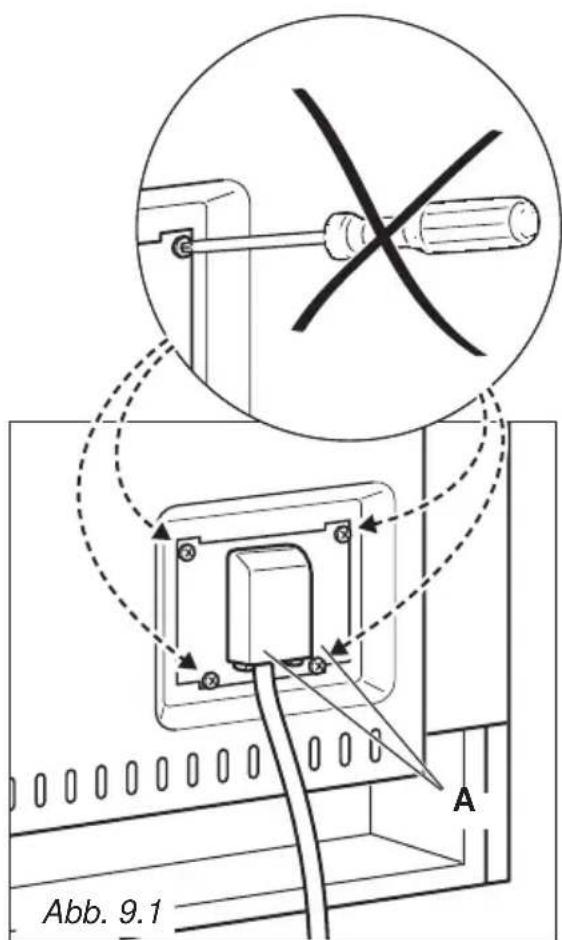

• Lösen Sie die Abdeckung der Klemmleiste durch Einführen eines Schraubendrehers in die beiden Haken "A" (Abb. 9.1).
• Öffnen Sie den Kabelschuh durch Lösen der Schraube "F" (Abb. 9.2) und lösen Sie die Kontaktschrauben.
• Führen Sie das Stromkabel mit geeignetem Querschnitt (wie im nächsten Kapitel beschrieben) in den Kabelschuh.
• Verbinden Sie die Phasen- und Massedrähte entsprechend der Zeichnung in Abb. 9.3 mit der Klemmleiste.
• Ziehen Sie am Stromkabel und befestigen Sie es mit dem Kabelschuh.
• Schließen Sie die Abdeckung der Klemmleiste (prüfen Sie, ob die beiden Haken "A" richtig angebracht wurden).

WICHTIG: Lösen Sie zum Anschließen des Stromkabels NICHT die Schrauben, die zur Befestigung der Deckplatte hinter der Klemmleiste dienen.

HINWEIS: Der Erdleiter muss ca. 3cm länger als die anderen gelassen werden.

STÄRKE DER ANSCHLUßLEITUNG "TYP H05RR-F"

220-240 V ac 3 x 1,5 mm ^2 (*)

(*) – Wenn möglich mit Stecker und Auslass verbinden

Abb. 9.1 A

F Abb. 9.2

220-240 V ac L N PE Abb. 9.3

Cher Client

REGLAGE MINIMUM DU BRULEUR
