BEDIENUNGSANLEITUNG Rainman 47.3004.01 TFA

A 4 A 11 A 12 C 2 B 5 C 1 B 6 A 2 A 3 TFA_No. 47.3004_Anleitung_04_21 27.04.2021 10:08 Uhr Seite 25 Fig. 3 Fig. 4

F 3 E 4 D 2 F 7 F 1 F 2 TFA_No. 47.3004_Anleitung_04_21 27.04.2021 10:08 Uhr Seite 37 RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungs- fall.

• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.

• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie diese Bedienungsanleitung gut auf!

• Funk-Regenmesser (Basisstation)

• Regensender (Kat.-Nr. 30.3226.10)

• Temperatursender (Kat.-Nr. 30.3225.10)

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Kabellose Übertragung der Außentemperatur und Regenmenge (868 MHz), Reichweite max. 100 m (Freifeld)

• Anzeige und grafische Darstellung der Regenmenge aktuell, gesamt, der letzten Stunde, der letzten 24 Stun- den, der letzten 7 Tage und des letzten Monats

• Historienfunktion der letzten 365 Tage

• 24-Stunden-Regenalarm

• Weckalarm mit Snoozefunktion

• Ideal für den Garten, die Landwirtschaft und für alle, die mehr über die Natur wissen wollen

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Pro- dukt nicht anders, als in dieser Anleitung dargestellt wird.

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr!

• Bewahren Sie die Batterien und die Geräte außerhalb der Reichweite von Kindern auf. Fig. 5

F 6 F 4 F 5 TFA_No. 47.3004_Anleitung_04_21 27.04.2021 10:08 Uhr Seite 498 RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

Gehäuse E 1: Batteriefach E 2: Display E 3: Kontrollleuchte E 4: Wandaufhängung

5.2.2 Regensender (Fig. 4+5)

F 1: Gehäuse mit Trichter F 2: Basis F 3: 2 Verriegelungen für das Gehäuse F 4: Wippe F 5: Batteriefach F 6: 4 Verriegelungen für das Batteriefach F 7: Pfeile

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen). Regensender

• Drücken Sie die beiden Verriegelungen an der Unterseite des Regensenders nach innen und nehmen Sie das Gehäuse mit dem Trichter von der Basis ab.

• Das Batteriefach ist unter der Wippe. Zum Öffnen drücken Sie fest auf alle vier Verriegelungen und heben Sie das Batteriefach ab.

• Legen Sie zwei neue Batterien 1,5 V AA in das Batteriefach. Achten Sie auf die richtige Polarität beim Einlegen der Batterien.

• Setzen Sie nun das Batteriefach mit der Wippe wieder ein und drücken es fest nach unten, bis alle vier Verrie- gelungen eingerastet sind.

• Setzen Sie nun das Gehäuse wieder auf und drücken es fest nach unten, bis beide Verriegelungen eingerastet sind. ACHTUNG: Achten Sie hierbei auf die beiden korrespondierenden Pfeile auf dem Gehäuse und der Basis. Temperatursender

• Ziehen Sie die Schutzfolie vom Display des Temperatursenders.

• Öffnen Sie das Batteriefach des Temperatursenders und legen Sie zwei neue Batterien 1,5 V AA ein. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Die rote Kontrollleuchte blinkt und alle Segmente werden kurz angezeigt. Die Temperatur wird im Display angezeigt. Schließen Sie den Batteriedeckel wieder. Basisstation

• Ziehen Sie die Schutzfolie vom Display der Basisstation.

• Öffnen Sie das Batteriefach der Basisstation und legen Sie zwei neue Batterien 1,5 V AA ein. Achten Sie auf die richtige Polarität. Ein Signalton ertönt und alle Segmente werden kurz angezeigt. Schließen Sie den Batte- riedeckel wieder.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tra- gen! Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Die Basisstation vor Feuchtigkeit schützen.

• Der Temperatursender ist spritzwassergeschützt, aber nicht wasserdicht. Möchten Sie den Sender im Außen- bereich nutzen, suchen Sie einen niederschlagsgeschützten Platz aus.

5.1 Basisstation (Empfänger)

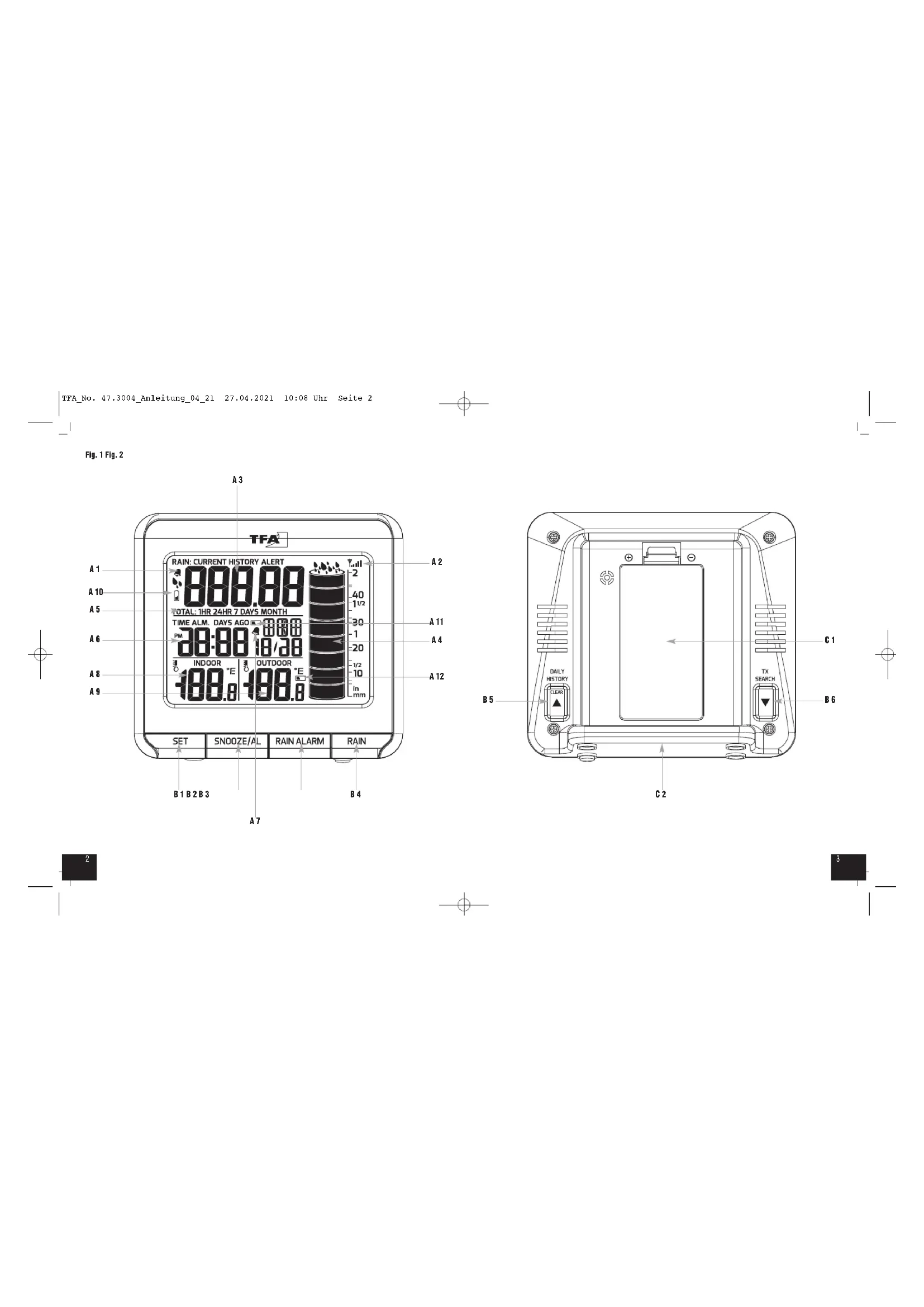

Display (Fig. 1) A 1: Regensender Alarmsymbol A 2: Regensender Empfangssymbol A 3: Regenmenge A 4: Zylinderdiagramm Regenmenge A 5: Letzte Stunde/24 Stunden/7 Tage/Monat/Total A 6: Uhrzeit/Weckzeit, Datum, Wochentag/Regenhistorie A 7: Weckalarm-Symbol A 8: Innentemperatur A 9: Außentemperatur A 10: Batteriesymbol Regensender A 11: Batteriesymbol Basisstation A 12: Batteriesymbol Temperatursender Tasten (Fig. 1+2) B 1: SET Taste B 2: SNOOZE/AL Taste B 3: RAIN ALARM Taste B 4: RAIN Taste B 5: CLEAR/UP Taste (Rückseite) B 6: DOWN Taste (Rückseite) Gehäuse (Fig. 2) C 1: Batteriefach C 2: Ständer

Tasten D 1: TX Taste D 2: °C/°F Taste TFA_No. 47.3004_Anleitung_04_21 27.04.2021 10:08 Uhr Seite 51110 RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

8. Regenmesser-Funktionen

8.1 Anzeige der Regenmenge

• Die Regenmenge wird mit einem korrespondierenden Zylinderdiagramm angezeigt.

• Drücken Sie die RAIN Taste im Normalmodus, um zwischen den Regenmengen-Anzeigen zu wechseln:

• Regenmenge aktuell (CURRENT): Aktuelle Regenmenge bei Start eines Niederschlags. Automatische Rück- setzung, wenn 30 min kein Niederschlag erfolgt.

• Regenmenge der letzten Stunde (1HR)

• Regenmenge der letzten 24 Stunden (24HR)

• Regenmenge der letzten 7 Tage (7DAYS)

• Regenmenge des letzten Monats (MONTH)

• Regenmenge gesamt (TOTAL) seit der Inbetriebnahme oder der letzten Rückstellung.

• HINWEIS: Zum Löschen des Speichers halten Sie die CLEAR/UP Taste in der jeweiligen Regenmengen- Anzeige für 3 Sekunden gedrückt. Jede Regenmengen-Anzeige kann individuell zurückgestellt werden.

• Drücken Sie die RAIN ALARM Taste im Normalmodus, um in den Regenalarm-Modus zu gelangen.

• ALERT und 12,7 (Voreinstellung) oder der zuletzt eingestellte Alarmwert erscheinen im Display.

• Halten Sie die RAIN ALARM Taste gedrückt.

• Der Alarmwert blinkt und das Alarmsymbol erscheint im Display. Der Alarm ist aktiviert.

• Stellen Sie mit der CLEAR/UP oder DOWN Taste den Alarmwert ein.

• Bestätigen Sie die Eingabe mit der RAIN ALARM Taste.

• Bei Überschreiten des eingestellten Alarmwertes ertönt für 5 Sekunden ein Piepton an der Basisstation. Das Alarmsymbol blinkt.

• Der Alarmton ertönt jede Minute für 5 Sekunden erneut.

• Drücken Sie eine beliebige Taste, um den Alarmton zu beenden.

8.2.1 Aktivieren/Deaktivieren des Regensensor-Alarms

• Drücken Sie die RAIN ALARM Taste im Alarmmodus, um die Alarmfunktion zu deaktivieren und zu aktivieren.

• Das Alarmsymbol verschwindet/erscheint.

• Drücken Sie die CLEAR/UP Taste im Normalmodus, um in den Historien-Modus zu gelangen.

• Im Display erscheint DAYS AGO 1, das Datum des vergangenen Tages und die Regenmenge.

• Das Gerät speichert die Werte für 365 Tage. Durch weiteres Drücken der CLEAR/UP Taste können Sie die Ver- gangenheitswerte (DAYS AGO) von Tag 2 – 365 abrufen.

• Drücken und halten Sie im Historien-Modus die CLEAR/UP Taste für drei Sekunden, um die Suche nach einem bestimmten Datum zu starten.

• Die Jahresanzeige blinkt

• Stellen Sie mit der CLEAR/UP oder DOWN Taste die gesuchte Jahreszahl ein.

• Bestätigen Sie die Eingabe mit der SET Taste und stellen Sie den Monat auf die gleiche Weise ein.

6.2 Empfang der Außenwerte

• Die Basisstation versucht nun, die Außenwerte der beiden Sender zu empfangen. Das Empfangssymbol für den Regensender und „- -” in der Außentemperaturanzeige blinken. Bei erfolgreichem Empfang werden die Außentemperatur und die Regenmenge auf dem Display der Basisstation angezeigt. Um Regenwerte zu simu- lieren, können Sie die Wippe bewegen.

• Werden die Außenwerte nicht empfangen, erscheint „- -” auf dem Display. Prüfen Sie die Batterien und star- ten Sie einen weiteren Versuch. Beseitigen Sie eventuelle Störquellen.

• Sie können die Initialisierung auch manuell starten. Halten Sie die RAIN Taste (für den Regensender) oder die DOWN Taste (für den Temperatursender) auf der Basisstation für drei Sekunden gedrückt. Die Basisstation versucht die Messwerte zu empfangen.

• Drücken Sie nun die TX Taste im Batteriefach des Temperatursenders. Die Übertragung der Daten erfolgt sofort.

• Halten Sie die CLEAR/UP oder DOWN Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

• Halten Sie die SET Taste für drei Sekunden gedrückt. 24Hr (Voreinstellung) fängt an zu blinken und Sie kön- nen mit der CLEAR/UP oder DOWN Taste das 12- oder 24-Stunden-Zeitsystem einstellen. Mit der SET Taste können Sie nun nacheinander Jahr, Monat, Tag, Stunden, Minuten, Sprache für den Wochentag (Voreinstel- lung: ENG), die Temperaturanzeige (°C - Voreinstellung) und die Regenmengeneinheit (Voreinstellung: mm) ansteuern und mit der CLEAR/UP oder DOWN Taste einstellen.

• Bestätigen Sie die Eingabe mit der SET Taste.

7.1.1 Einstellung der 12- und 24 Stunden-Anzeige

• Im Einstellungsmodus können Sie die 12- oder 24 Stunden - Anzeige auswählen.

• Im 12-h-Format erscheint PM (nachmittags) auf dem Display.

7.1.2 Spracheinstellung für den Wochentag

• Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag vornehmen: Englisch (ENG), Fran- zösisch (FRE), Spanisch (ESP).

7.1.3 Einstellung der Temperatureinheit

• Im Einstellungsmodus können Sie °C (Celsius) oder °F (Fahrenheit) als Temperatureinheit auswählen.

7.1.4 Einstellung der Regenmengeneinheit

• Im Einstellungsmodus können Sie mm (Millimeter) oder in (Inch) als Messeinheit auswählen. TFA_No. 47.3004_Anleitung_04_21 27.04.2021 10:08 Uhr Seite 61312 RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone) und massiven Metallgegenständen.

• Prüfen Sie, ob eine Übertragung der Messwerte von den Sendern am gewünschten Aufstellort zur Basis- station stattfindet (Reichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren.

• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für die Sender und/oder Basisstation.

• Ist die Übertragung erfolgreich, können Sie den Temperatursender an der Aufhängeöse befestigen oder auf einer glatten Oberfläche hinstellen.

• Befestigen Sie den Regenmesser an der Basis mit zwei Schrauben.

11. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwen- den!

• Der Regenmesser ist aufgrund seiner trichterartigen Form anfällig für Verstopfungen. Prüfen und säubern Sie den Regenmesser regelmäßig, um eine genaue Niederschlagsmessung zu gewährleisten.

• Entfernen Sie die Batterien aus allen Geräten, wenn Sie die Geräte längere Zeit nicht verwenden.

• Bewahren Sie Ihre Geräte an einem trockenen Platz auf.

11.1 Batteriewechsel

• Sobald das Batteriesymbol in der Displayzeile der Regenmenge erscheint, wechseln Sie bitte die Batterien im Regensender.

• Sobald das Batteriesymbol in der Displayzeile der Außentemperatur erscheint, wechseln Sie bitte die Batterien im Temperatursender.

• Sobald das Batteriesymbol in der Displayzeile der Uhrzeit erscheint, wechseln Sie bitte die Batterien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Sender und Basisstation wiederhergestellt werden – also manuelle Sendersuche starten oder Batterien in alle Geräte neu einlegen.

12. Fehlerbeseitigung

Problem Fehlerbeseitigung Keine Anzeige ➜ Batterien polrichtig einlegen ➜ Batterien wechseln Kein Senderempfang ➜ Kein Sender installiert Anzeige - - - ➜ Batterien des Senders prüfen (keine Akkus verwenden!) ➜ Neuinbetriebnahme von Sendern und Basisstation gemäß Bedienungsan- leitung ➜ Manuelle Sendersuche starten: Temperatur Sender: DOWN Taste auf der Basisstation für 3 Sekunden drücken und dann TX Taste im Batteriefach des Senders drücken.

• Drücken Sie erneut die SET Taste und stellen Sie den Tag auf die gleiche Weise ein.

• Bestätigen Sie die Eingabe mit der SET Taste.

• Der gesuchte Tageswert wird Ihnen angezeigt.

• Das Gerät verlässt automatisch den Historien-Modus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

8.3.1 Speicher löschen

• Entfernen Sie die Batterien aus der Basisstation.

• Legen Sie die Batterien wieder polrichtig ein.

• Drücken Sie gleichzeitig die CLEAR/UP und DOWN Taste.

• Alle gespeicherten Werte werden gelöscht.

• Drücken Sie die SNOOZE/AL Taste im Normalmodus, um in den Alarmmodus zu gelangen.

• ALM und 0:00 oder die zuletzt eingestellte Weckzeit erscheinen im Display.

• Halten Sie die SNOOZE/AL Taste gedrückt.

• Die Stundenanzeige blinkt und das Alarmsymbol erscheint im Display. Der Alarm ist aktiviert.

• Stellen Sie mit der CLEAR/UP oder DOWN Taste die Stunden ein.

• Bestätigen Sie die Eingabe mit der SNOOZE/AL Taste und stellen Sie die Minuten auf die gleiche Weise ein.

• Drücken Sie die SNOOZE/AL Taste noch einmal.

• Im Display erscheinen die aktuelle Uhrzeit und das Alarmsymbol.

• Wenn die eingestellte Weckzeit erreicht ist, beginnt der Wecker zu klingeln.

• Das Alarmsymbol blinkt.

• Wird der Alarm nicht unterbrochen, schaltet sich der ansteigende Alarmton automatisch nach zwei Minuten aus und aktiviert sich erneut zur gleichen Weckzeit wieder.

• Drücken Sie eine beliebige Taste (außer SNOOZE/AL), um den Alarm zu beenden.

• Drücken Sie die SNOOZE/AL Taste, um die Snooze-Funktion zu aktivieren.

• Ist die Snooze-Funktion aktiviert, blinkt das Alarmsymbol auf dem Display.

• Der Alarm wird für die Dauer von 10 Minuten unterbrochen.

9.1 Aktivieren/Deaktivieren des Weckalarms

• Drücken Sie die SNOOZE/AL Taste im Alarmmodus, um die Alarmfunktion zu deaktivieren und zu aktivieren.

• Das Alarmsymbol verschwindet/erscheint.

10. Aufstellen von Basisstation und Sendern

• Platzieren Sie den Regenmesser waagerecht in einem Bereich, in dem der Regen ohne Behinderung in den Behälter fallen kann, idealerweise etwa 60 bis 90 cm über der Erde auf einem kleinen Podest.

• Suchen Sie im Freien einen schattigen, niederschlagsgeschützten Platz für den Temperatursender aus. (Direk- te Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig). TFA_No. 47.3004_Anleitung_04_21 27.04.2021 10:08 Uhr Seite 71514 RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

RAINMAN – Funk-Regenmesser mit Innen-/Außentemperatur

Regensender Regenmenge 0…999,9 mm (99.99 Inch) Auflösung 0,1 mm (nur am Display) Gehäusemaße 155 x 107 x 134 mm Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterien Gewicht 312 g (nur das Gerät) Temperatursender Messbereich Temperatur -40°C…60°C (-40°F…140°F) Auflösung 0,1 °C (0,1 °F) Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterien Gehäusemaße 42 x 20 x 155 mm Gewicht 44 g (nur das Gerät) Sender Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 868 MHz Maximale Sendeleistung < 25 mW Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 47.3004.01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 04/21 Regensender: RAIN Taste auf der Basisstation für 3 Sekunden drücken ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln ➜ Regensender reinigen ➜ Gehäuse des Regensenders korrekt einsetzen (auf gleiche Position der Pfeile achten) ➜ Neuinbetriebnahme gemäß Bedienungsanleitung Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltge- rechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Bezeichnungen für enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Alt- gerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

14. Technische Daten

Basisstation Messbereich Temperatur -10°C…60°C (14°F…140°F) Auflösung 0,1°C (0,1°F) Spannungsversorgung Batterien 2 x 1,5 V AA (nicht inklusive) Verwenden Sie Alkaline Batterien Gehäusemaße 109 x 38 x 99 mm Gewicht 112 g (nur das Gerät) TFA_No. 47.3004_Anleitung_04_21 27.04.2021 10:08 Uhr Seite 81716 RAINMAN – Wireless rain station with indoor/outdoor temperature

• Regenzender (Cat.-Nr. 30.3226.10)

• Temperatuurzender (Cat.-Nr. 30.3225.10)

14. Technische gegevens
