| Produkttyp | Konferenzsystem mit Steuerpult und Mikrofonstationen |
| Marke und Modell | Monacor CS1CU |
| Abmessungen des Steuerpults | 360 × 150 × 90 mm |
| Gewicht des Steuerpults | 1,7 kg |
| Abmessungen einer Mikrofonstation (ohne Mikrofon) | 170 × 115 × 65 mm |
| Gewicht einer Mikrofonstation | 1,1 kg |
| Stromversorgung | 230 V ~ / 50 Hz, max. Leistungsaufnahme 90 VA |
| Maximale Anzahl Mikrofonstationen | 50 (25 pro Trunk-Anschluss) |
| Betriebsmodi | Over Ride, Chairman Only, Open, Timer |
| Hauptfunktionen | Uhr, Stoppuhr, Tastensperre, Systemtest, allgemeine und individuelle Lautstärkeeinstellung, multiple Ein-/Ausgänge (RCA, XLR, DIN) |
| Verfügbare Mikrofonstationen | CS-1DU (Teilnehmer) und CS-1CH (Vorsitzender mit Prioritätstaste) |
| Zusätzlicher Mikrofoneingang | XLR-Buchse mit Phantomspeisung 12 V, geeignet für symmetrische Mikrofone |
| Aufnahmeausgang | RCA (fester Pegel, unabhängig von der Lautstärke) |
| Betriebstemperaturbereich | 0–40 °C |
| Wartung und Reinigung | Trockenes, weiches Tuch, keine Chemikalien oder Wasser |
| Sicherheit | Steuerpult nicht öffnen (gefährliche Spannung), vor Wasser und Hitze schützen, bei Schäden Netzstecker ziehen |
| Reparierbarkeit | Reparatur nur durch Fachpersonal |
| Ersatzteile | Ersatzsicherung (gleicher Typ erforderlich) |
| Allgemeine Informationen | Nur für den Innenbereich, Lüftungsöffnungen nicht blockieren, Entsorgung gemäß örtlichen Vorschriften |
Häufig gestellte Fragen - CS1CU Monacor
Benutzerfragen zu CS1CU Monacor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Konferenzsystem kostenlos im PDF-Format! Finden Sie Ihr Handbuch CS1CU - Monacor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CS1CU von der Marke Monacor.
BEDIENUNGSANLEITUNG CS1CU Monacor
Bestell-Nr. • Order No. 0173060
CS-1CH
Bestell-Nr. • Order No. 0173070
CS-1DU
Bestell-Nr. • Order No. 0173080
Konferenzsystem
Conference System
Diese Anleitung richtet sich an Benutzer mit Grundkenntnissen in der Audiotechnik. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.
Inhalt
1 Übersicht 4
1.1 Steuergerät CS-1CU (Oberseite) .....4
1.2 Steuergerät CS-1CU (Rückseite) .....4
1.3 Sprechstelle CS-1CH (CS-1DU). . . . . . . . . . 5
2 Sicherheits- und Gebrauchshinweise. . . . . . 6
3 Einsatzmöglichkeiten
4 Anschlüsse herstellen. 6
4.1 Sprechstellen .....6
4.2 Zusätzliches Mikrofon .....7
4.3 Aufnahmegerät .....7
4.4 Signalquelle mit Line-Pegel .....7
4.5 Verstärkeranlage 7
4.6 Telefonkoppler. 7
4.7 Externe Signalbearbeitung einschleifen .....7
4.8 Kopfhörer .....7
4.9 Stromversorgung .....7
5 Bedienung 7
5.1 Betriebsart wählen .....8
5.2 Bedienung der Sprechstellen CS-1DU .....8
5.3 Konferenzleitersprechstellen CS-1CH .....9
5.4 Lautstärkeeinstellungen am Steuergerät. . . . . 9
5.5 Datum und Uhrzeit einstellen .....9
5.6 Stoppuhr 10
5.7 Testfunktion 10
5.8 Tastensperre ..... 10

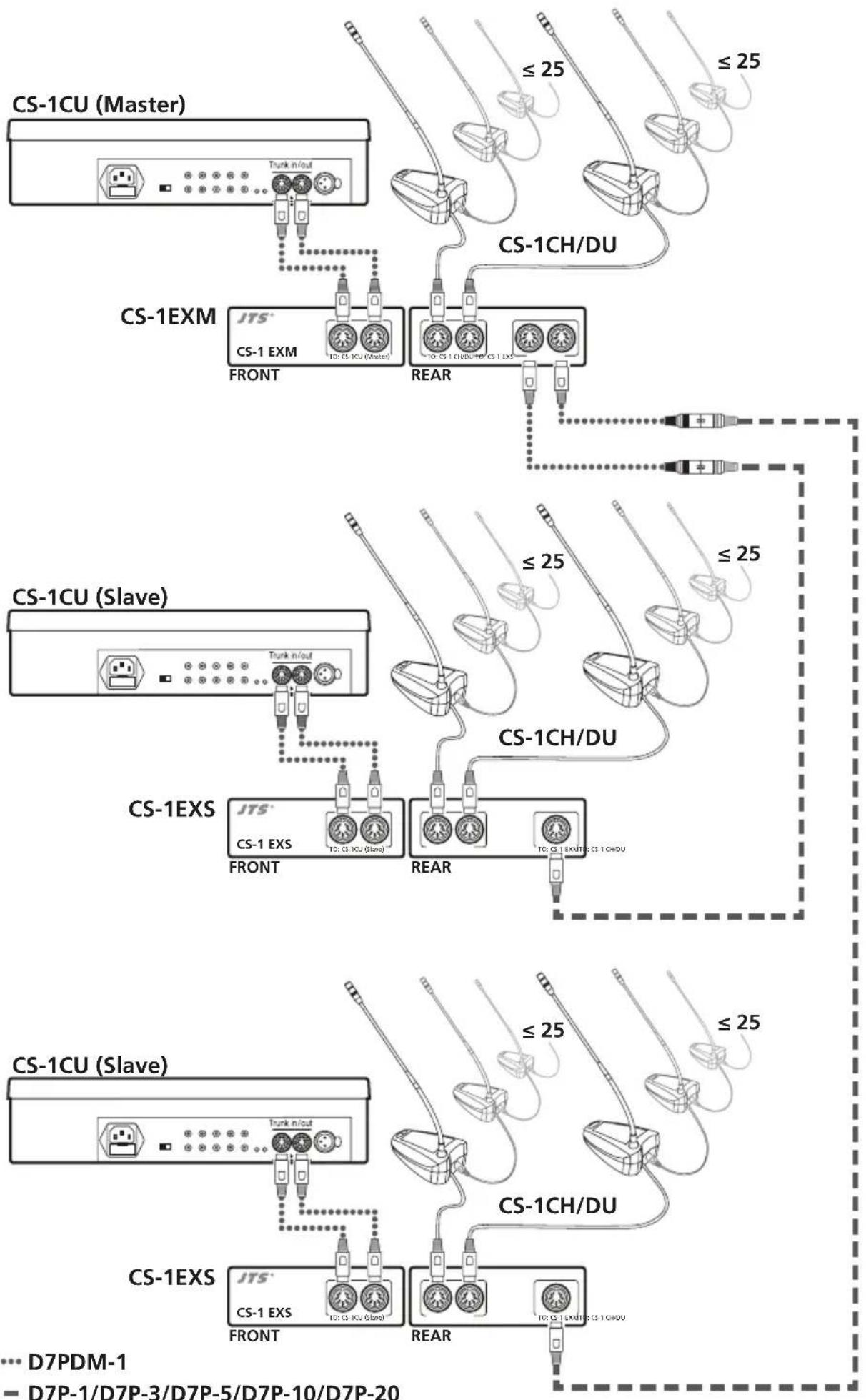

6 Kombination von Konferenzsystemen ..... 10
7 Technische Daten ..... 12
7.1 Steuergerät CS-1CU ..... 12
7.2 Sprechstellen CS-1CH und CS-1DU ..... 12
Auf der Seite 2 finden Sie alle be schriebenen Bedienelemente und Anschlüsse.
1 Übersicht
1.1 Steuergerät CS-1CU (Oberseite)
1 Lautsprecher
2 Kopfhörerausgang als 3,5-mm-Klinkenbuchse; beim Anschluss eines Steckers an die Buchse wird der Lautsprecher (1) ausgeschaltet
3 Lautstärkeregler Ⓨ für die Kopfhörerbuchse (2) und den Lautsprecher (1)
4 Regler (Drehschalter mit 11 Positionen) für die Lautstärke aller Lautsprecher und die maximale Lautstärke aller Kopfhörer am Steuergerät und an allen Sprechstellen
5 Display
6 Taste▲ zum Starten und Stoppen der Stoppuhr
im Einstellmenü: zum Wählen der Betriebsart und zum Ändern einer Einstellung
7 Taste ▼ zum Rücksetzen der Stoppuhr (bei angehaltener Zählung)
im Einstellmenü: zum Wählen der Betriebsart und zum Ändern einer Einstellung
8 Taste SET bei kurzem Drücken zum Umschalten zwischen der Anzeige von Datum/Uhrzeit und dem Stoppuhrbetrieb; bei längerem Drücken (ca. 2s) zum Aufruf des Einstellmenüs
im Einstellmenü: zur Bestätigung eines gewählten Menüpunkts oder einer Einstellung
9 Netzschalter POWER ①
1.2 Steuergerät CS-1CU (Rückseite)
10 Netzbuchse zum Anschluss an eine Netzsteckdose über das beiliegende Kabel
11 Halterung für die Netzsicherung; eine durchgebrannte Sicherung nur durch eine gleichen Typs ersetzen
12 Umschalter zum Umleiten der Tonsignale über ein an den Buchsen „Insertion“ (14) angeschlossenes Gerät zur Signalbearbeitung (z. B. Equalizer)
Position „I“: das Gerät ist in den Signalweg eingeschleift
Position „O“: das Gerät ist nicht in den Signalweg eingeschleift
13 Cinch-Buchsen „Telephone“ mit Eingang (in) und Ausgang (out) zum Anschluss einer Telefonanlage über einen Telefonkoppler
14 Cinch-Buchsen „Insertion“ mit Eingang (in) und Ausgang (out) zum Einschleifen eines Geräts zur externen Signalbearbeitung (z. B. Equalizer) in den Signalweg
15 Cinch-Buchsen „Recorder“ mit Eingang (in) und Ausgang (out) zum Anschluss eines Aufnahme geräts; die Buchsen sind jeweils für den linken (L) und rechten (R) Kanal eines Sterorekorders vorhanden, die Signalverarbeitung im Konferenzsystem erfolgt jedoch monofon.
16 Cinch-Buchsen „Line“ mit dem Eingang (in) zum Anschluss einer Signalquelle mit Line-Ausgangspegel und dem Ausgang (out) zum Anschluss an eine Verstärkeranlage
17 Regler „0.6ain“ zur Einstellung der Eingangsverstärkung für die Eingänge „Recorder in“ (15)
18 Regler „Gain“ zur Einstellung der Eingangsverstärkung für den Mikrofoneingang (20)
19 Buchsen „Trunk in /out“ 1 und 2 zum Anschluss der Sprechstellen; an jede der beiden Buchsen kann eine Kette von max. 25 Sprechstellen CS-1CH und /oder CS-1DU angeschlossen werden
20 Mikrofoneingang als XLR-Buchse; der Eingang liefert eine Phantomspeisung von 12 V, deshalb nur Mikrofone mit symmetrisch beschaltetem Ausgang anschließen!
1.3 Sprechstelle CS-1CH (CS-1DU)
Die Abbildung 3 zeigt die Sprechstelle CS-1CH (für den Konferenzleiter), Abweichungen gegenüber der Sprechstelle CS-1DU (für die Konferenzteilnehmer) sind bei den jeweiligen Bedienelementen beschrieben.
21 Mikrofon
22 Ring leuchtet, wenn das Mikrofon eingeschaltet ist oder beim Systemtest (Kap. 5.7)
23 LED leuchtet, wenn das Mikrofon eingeschaltet ist oder beim Systemtest (Kap. 5.7)
24 zwei 3,5-mm-Klinkenbuchsen zum Anschluss von Kopfhörern; beim Anschluss eines Steckers an eine der Buchsen wird der Lautsprecher (25) ausgeschaltet
25 Lautsprecher
26 Nur bei CS-1CH: Vorrang-Taste zum Unterbrechen einer Diskussion zwischen Konferenzteilnehmern durch den Konferenzleiter
27 Sprechtaste zum Ein- und Ausschalten des Mikrofons
28 Buchse zum Anschluss der nächsten Sprechstelle
29 Stecker zum Anschluss an eine der Buchsen „Trunk in /out“ (19) am Steuergerät oder an die Buchse (28) einer anderen Sprechstelle
30 Lautstärkeregler für die Kopfhörerausgänge (24)
31 Regler GAIN zur Einstellung der Mikrofonverstärkung
32 Nur bei CS-1CH: Schalter für den automatischen Signalton am Beginn einer Diskussionsunterbrechung: in der oberen Schalterposition ist der Signalton zu hören
33 Nur bei CS-1CH: Schalter zur Bestimmung des Verhaltens nach einer Diskussionsunterbrechung
untere Position: Mikrofone der Sprechstellen, die vor der Unterbrechung eingeschaltet waren, werden nach der Unterbrechung automatisch wieder eingeschaltet
obere Position: nach einer Unterbrechung bleiben die Mikrofone aller Teilnehmer-sprechstellen ausgeschaltet
2 Sicherheits- und Gebrauchshinweise
Die Geräte (das Steuergerät CS-1CU und die Sprechstellen CS-1DU/-1CH) entsprechen allen relevanten Richtlinien der EU und tragen deshalb das C-Zeichen.
WARNUNG
Das Steuergerät wird mit lebensge fährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor.
Es besteht die Gefahr eines elektrischen Schlages.
- Verwenden Sie die Geräte nur im In nenbereich und schützen Sie sie vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu lässiger Einsatztemperaturbereich 0–40°C).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf die Geräte.
- Die im Steuergerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie die Lüftungsöffnungen nicht ab.
-
Nehmen Sie das Steuergerät nicht in Betrieb oder zie hen Sie sofort den Netzstecker aus der Steckdose,
-
wenn sichtbare Schäden an einem der Geräte oder an der Netzanschlussleitung vorhanden sind,
- wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
-
wenn Funktionsstörungen auftreten.
Geben Sie die Geräte in jedem Fall zur Reparatur in eine Fachwerkstatt. -
Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
Werden die Geräte zweckentfremdet, nicht richtig angeschlossen, falsch be dient oder nicht fach gerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für die Geräte übernommen werden.
Soll das Produkt endgültig aus dem Betrieb genommen werden, entsorgen Sie es gemäß den örtlichen Vorschriften.
3 Einsatzmöglichkeiten
Das CS-1-System dient der technischen Unterstützung von Konferenzen und Diskussionsveranstaltungen mit bis zu 50 Sprechstellen. Über zusätzliche Audio-Anschlüsse am Steuergerät CS-1CU lassen sich weitere Geräte (wie z. B. Aufnahmegeräte, Verstärker, Funkmikrofonanlagen, Equalizer, Telekommunikation) problemlos integrieren.
Jede Sprechstelle (CS-1DU und CS-1CH) verfügt über eine hochwertige Mikrofonkapsel, einen Lautsprecher und zwei Kopfhöreranschlüsse mit einem Lautstärkeregler. Die Sprechstellen für die Konferenzleitung CS-1CH sind zusätzlich mit einer Vorrangtaste ausgestattet, die es einem Konferenzleiter ermöglicht, die Gespräche anderer Teilnehmer für eigene Mitteilungen zu unterbrechen.
Verschiedene Diskussionsmodi (z. B. eine wählbare Anzahl gleichzeitiger Sprecher oder eine auto matisch begrenzte Sprechzeit), eine Datum- und Uhrzeitanzeige, eine unabhängige Stoppuhr, eine Tastensperre der Steuereinheit sowie eine Testfunktion für alle angeschlossenen Sprechstellen ermöglichen einen vielseitigen Einsatz des Systems.
Werden mehr als 50 Sprechstellen benötigt, lassen sich, über die als Zubehör erhältlichen Geräte CS-1EXM und CS-1EXS, zwei oder drei Konferenzsysteme zu einem System kombinieren, das bis zu 150 Sprechstellen enthalten kann.
4 Anschlüsse herstellen
Die Herstellung oder Änderung von Anschlüssen nur bei ausgeschalteten Geräten durchführen!
4.1 Sprechstellen
Für den Anschluss der Sprechstellen stehen am Steuergerät die beiden Buchsen „Trunk in /out“ (19) zur Verfügung. An jede der beiden Buchsen kann eine Kette von max. 25 Sprechstellen vom Typ CS-1CH und /oder CS-1DU angeschlossen werden.
1) Den Stecker (29) der ersten Sprechstelle an eine der Buchsen „Trunk in /out“ (19) anschließen.
2) Den Stecker (29) der zweiten Sprechstelle an die Buchse (28) auf der Rückseite ersten
Sprechstelle anschließen (oder an die andere Buchse „Trunk in /out“ am Steuergerät).
3) Auf die gleiche Weise weitere Sprechstellen verbinden. Die Reihenfolge von CS-1CH- und CS-1DU-Geräten kann beliebig sein. Ebenso kann die Anzahl der an den beiden Buchsen am Steuergerät angeschlossenen Sprechstellen unterschiedlich sein.
4.2 Zusätzliches Mikrofon
Ein zusätzliches Mikrofon oder der Empfänger eines Funkmikrofons kann über die Buchse „Microphone“ (20) angeschlossen werden. Für Mikrofone, die eine Phantomspeisung benötigen, liegt an der Buchse eine Spannung von 12 V an. Aus diesem Grund dürfen hier keine Mikrofone oder Funkempfänger mit asymmetrischem Ausgangssignal angeschlossen werden, da diese Schaden nehmen könnten.
4.3 Aufnahmegerät
Für den Mitschnitt einer Diskussion den Eingang eines Aufnahmegeräts an die Cinch-Buchsen „Recorder out“ (15) anschließen. Der Signal-pegel an den Buchsen ist unabhängig von der eingestellten Lautsprecherlautstärke.
Für die Wiedergabe einer Aufnahme den Ausgang des Aufnahmegeräts an die Cinch-Buchsen „Recorder in“ anschließen. Die Buchsen sind jeweils für den linken (L) und rechten (R) Kanal eines Stereorekorders vorhanden, die Signalverarbeitung im Konferenzsystem erfolgt jedoch monofon.
4.4 Signalquelle mit Line-Pegel
Eine Mono-Signalquelle mit Line-Pegel (z. B. der Ausgang eines Mischpults) kann an die Cinch-Buchse „Line in“ (16) angeschlossen werden.
Steht nur eine Stereo-Signalquelle zur Verfügung und wird der Eingang „Recorder in“ nicht benötigt, kann diese auch dort angeschlossen werden.
4.5 Verstärkeranlage
Soll die Diskussion über eine Verstärkeranlage wiedergegeben werden, den Eingang des Verstärkers oder Mischpults mit der Buchse „Line out“ (16) verbinden.
4.6 Telefonkoppler
Um einen Gesprächspartner per Telefon in eine Diskussion zu integrieren, kann an die Buchsen „Telephone“ (13) eine Telefon-Koppeleinrichtung angeschlossen werden. Dieser Telefonkoppler sorgt für die nötige elektrische Anpassung zwischen dem Telefonnetz und dem Konferenzsystem.
Vorsicht: Versuchen Sie nie, eine Telefonleitung direkt an das Konferenzsystem anzuschließen.
4.7 Externe Signalbearbeitung einschleifen
Zum Einschleifen eines zusätzlichen Geräts zur Signalbearbeitung (z. B. eines Equalizers zur Klang anpassung oder eines Kompressors zur Dynamikbegrenzung) in den Signalweg des Konferenzsystems, den Eingang des Geräts mit der Buchse „Insertion out“ (14) und seinen Ausgang mit der Buchse „Insertion in“ verbinden.
Damit die externe Klangbearbeitung wirksam ist, den Schalter (12) in die Position „I“ schieben.
4.8 Kopfhörer
Alternativ zum Hören über die Lautsprecher lassen sich Kopfhörer verwenden. Dazu ist am Steuergerät eine Buchse (2) vorhanden, die Sprechstellen sind jeweils mit einer Buchse (24) auf der rechten und linken Seite ausgestattet. Sobald ein Stecker an einer Buchse angeschlossen ist, wird der betreffende Lautsprecher abgeschaltet.
4.9 Stromversorgung
Zum Schluss das beiliegende Netzkabel zuerst in die Netzbuchse (10) und dann in eine Netzsteckdose stecken.
5 Bedienung
Hinweis: Ist an den Buchsen „Insertion“ (14) kein Gerät zur externen Klangbearbeitung angeschlossen oder soll ein dort angeschlossenes Gerät nicht genutzt werden, den Schalter (12) in die Position „O“ schieben.
Den Lautstärkeregler (4) zunächst auf „1“ drehen und das Steuergerät mit dem Schalter POWER (9) einschalten. Das Display (5) zeigt die zuletzt gewählte Betriebsart und das Datum (Format: Jahr–Monat–Tag) sowie die Uhrzeit (Format: Stunde: Minute: Sekunde). Zur Änderung der Uhreinstellung Kap. 5.5.
5.1 Betriebsart wählen
1) Die Taste SET (8) ca. 2 s lang drücken. Anstelle des Datums blinkt jetzt fisolange das Einstellmenü aufgerufen ist.
2) Mit der Taste▲ (6) oder ▼(7) eine der folgenden Betriebsarten wählen:
„Over Ride Mode“
Ein Konferenzteilnehmer kann mit kurzem Drücken der Sprechtaste (27) sein Mikrofon einschalten. Die LED (23) an seiner Sprechstelle und der Ring (22) seines Mikrofons leuchten, solange das Mikrofon eingeschaltet ist. Zum Wiederausschalten die Taste erneut drücken.
Sobald ein anderer Konferenzteilnehmer sein Mikrofon einschaltet, wird das Mikrofon seines Vorredners automatisch abgeschaltet.
Das Mikrofon eines Konferenzleiters an einer Sprechstelle CS-1CH ist von dieser Abschaltung nicht betroffen. Es kann gleichzeitig zu den anderen Sprechstellen ein- und ausgeschaltet werden.
„Chairman Only“
Ausschließlich ein Konferenzleiter an einer Sprechstelle CS-1CH kann sein Mikrofon über die Sprechtaste (27) ein- und ausschalten, die Mikrofone der Teilnehmersprechstellen bleiben ausgeschaltet.
"Open Mode"
Eine einstellbare Anzahl von Teilnehmern kann gleichzeitig sprechen. Ist die maximal zulässige Anzahl von Mikrofonen eingeschaltet, lässt sich kein anderes Mikrofon dazu schalten. Ein Teilnehmer mit einer weiteren Wortmeldung muss warten, bis einer seiner Vorredner sein Mikrofon wieder ausgeschaltet hat.
Ein Konferenzleiter an einer Sprechstelle CS-1CH ist von dieser Beschränkung ausgenommen. Er kann sein Mikrofon jederzeit über die Sprechtaste (27) ein- und ausschalten.
„Timer Mode“
Diese Betriebsart funktioniert wie „Open Mode“, jedoch wird ein Mikrofon, nachdem es 30 s eingeschaltet war, automatisch abgeschaltet. Dadurch wird verhindert, dass ein Teilnehmer auf Dauer die Diskussion anderer Teilnehmer blockiert, wenn er z. B. vergessen hat, sein Mikrofon auszuschalten.
3) Nur bei den Betriebsarten „Open Mode“ und „Timer Mode“:
Die Taste SET drücken: das Symbol plinkt. Mit der Taste ▲ oder ▼ die gewünschte maximale Anzahl gleichzeitiger Sprecher (1–4) einstellen.
4) Mit der Taste SET die Auswahl bestätigen. Im Display erscheint kurz „Saving“ und das Einstellmenü wird verlassen.
5.2 Bedienung der Sprechstellen CS-1DU
1) Zum Einschalten des Mikrofons die Sprech-taste (27) kurz drücken. Die LED (23) und der Ring (22) leuchten, sobald das Mikrofon eingeschaltet ist.
Hinweis: Das Einschalten kann aber auch durch das Steuergerät (Kap. 5.1) oder über die Vorrangtaste einer Konferenzleitersprechstelle (Kap. 5.3.1) verhindert sein.
2) Beim Anschluss eines Kopfhörers an eine der Buchsen (24) wird der Lautsprecher (25) der Sprechstelle abgeschaltet. Die Kopfhörerlautstärke kann, abhängig von der am Steuergerät eingestellten Maximallautstärke, mit dem Regler (30) an der rechten Seite der Sprechstelle für beide Buchsen gemeinsam eingestellt werden.
VORSICHT
Stellen Sie die Kopfhörerlautstärke nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen!
3) Zum Ausschalten des Mikrofons die Sprech-taste (27) erneut drücken. Die LED (23) und der Leuchtring (22) erlöschen.
Hinweis: Das Ausschalten kann auch durch das Steuergerät (Kap. 5.1) oder über die Vorrangtaste einer Konferenzleitersprechstelle (Kap. 5.3.1) vorzeitig erfolgen.
5.2.1 Mikrofonempfindlichkeit einstellen
Mit dem Regler GAIN (31) auf der Unterseite jeder Sprechstelle kann mithilfe eines kleinen Schraubendrehers die Verstärkung eingestellt und damit die Empfindlichkeit des Mikrofons an einen Sprecher an gepasst werden.
5.3 Konferenzleitersprechstellen CS-1CH
Das Ein- und Ausschalten des Mikrofons über die Sprechtaste sowie die Einstellung der Kopfhörerlautstärke und der Mikrofonempfindlichkeit der Konferenzleitersprechstellen CS-1CH erfolgt wie bei den Sprechstellen für die übrigen Konferenzteilnehmer (Kap. 5.2). Das Mikrofon kann aber jederzeit durch den Konferenzleiter eingeschaltet und nur durch ihn wieder ausgeschaltet werden.
5.3.1 Vorrangtaste
Die Vorrangtaste bietet dem Konferenzleiter die Möglichkeit, eine Diskussion zwischen Konferenzteilnehmern zu unterbrechen. Solange die Vorrangtaste (26) gedrückt wird, bleiben die Mikrofone aller Teilnehmersprechstellen ausgeschaltet. Durch die Einstellung der beiden Schalter auf der Unterseite der Konferenzleitersprechstelle kann das Verhalten beim Drücken und Loslassen der Vorrangtaste bestimmt werden:
linker Schalter (32)
obere Position: beim Drücken der Vorrang- taste ertönt ein Signal
untere Position: beim Drücken der Vorrang- taste ertönt kein Signal
rechter Schalter (33)
obere Position: nach dem Loslassen der Vorrangtaste bleiben die Mikrofone aller Teilnehmersprechstellen ausgeschaltet
untere Position: alle Mikrofone der Teilnehmersprechstellen, die vor dem Drücken der Vorrangtaste eingeschaltet waren, werden nach dem Loslassen der Taste automatisch wieder eingeschaltet
5.4 Lautstärkeeinstellungen am Steuergerät
5.4.1 Gesamtlautstärke
Mit dem Regler (4) die Lautstärke aller Lautsprecher und die maximale Lautstärke aller Kopfhöreranschlüsse am Steuergerät und an allen angeschlossenen Sprechstellen einstellen. Tritt ein Rückkopplungspfeifen auf, weil z. B. die Sprechstellen zu eng bei einander stehen und die Mikrofonempfindlichkeit an den Sprechstellen sehr hoch eingestellt ist (Kap. 5.2.1), den Regler entsprechend niedriger einstellen. Der Regler hat 11 Schaltpositionen, in Position „0“ sind alle Lautsprecher und Kopfhörer ausgeschaltet. Der Signalpegel am Ausgang „Recorder out“ (15) wird durch den Regler nicht beeinflusst.
5.4.2 Lautsprecher und Kopfhörer am Steuergerät
Mit dem Regler 3) die Lautstärke für die Kopfhörerbuchse (2) und den Lautsprecher (1) einstellen. Beim Anschluss eines Kopfhörers an die Buchse wird der Lautsprecher abgeschaltet.
VORSICHT
Stellen Sie die Kopfhörerlautstärke nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen!
5.4.3 Lautstärke für externes Mikrofon
Bei Bedarf kann die Lautstärke für ein an der Buchse „Microphone“ (20) angeschlossenes Mik rofon oder einen Empfänger eines Funkmikrofons angepasst werden. Den Regler „Gain“ (18) mithilfe eines kleinen Schraubendrehers nur so weit aufdrehen, dass der Ton nicht verzerrt wiedergegeben wird.
5.4.4 Lautstärke für den Eingang „Recorder in“
Bei Bedarf kann die Lautstärke für eine an den Buchsen „Recorder in“ (15) angeschlossene Sig nalquelle angepasst werden. Den Regler „Gain“ (17) mithilfe eines kleinen Schraubendrehers nur so weit aufdrehen, dass der Ton nicht verzerrt wiedergegeben wird.
5.5 Datum und Uhrzeit einstellen
Das Steuergerät verfügt über eine eigene Uhr und zeigt in der unteren Zeile des Displays (5) in folgendem Format das Datum und die Uhrzeit an: Jahr-Monat-Tag Stunde:Minute:Sekunde
Für die Einstellung der Uhr:
1) Die Taste SET (8) ca. 2 s lang drücken. Anstelle des Datums blinkt jetzt (SET), solange das Einstellmenü aufgerufen ist.
2) Die Taste▲ (6) oder ▼ (7) so oft drücken, bis „Set Date / Time“ angezeigt wird.
3) Die Taste SET kurz drücken. Die Jahreszahl wird hervorgehoben.
4) Mit der Taste ▲ (6) oder ▼ (7) das Jahr einstellen und mit der Taste SET bestätigen. Die Monatszahl wird nun hervorgehoben.
5) Auf die gleiche Weise den Monat, den Tag, die Stunde, die Minute einstellen. Bei der Einstellung der Minute wird der Sekundenwert auf null gesetzt.
6) Mit dem Drücken der Taste SET wird die Einstellung übernommen. Im Display erscheint kurz „Saving“ und das Einstellmenü wird verlassen.
5.6 Stoppuhr
Zusätzlich zu der Uhr bietet das Steuergerät eine Stoppuhr-Funktion.
1) Zum Wechsel von der Uhranzeige zur Stoppuhr-Funktion die Taste SET (8) kurz drücken. Im Display (5) erscheint jetzt in der unteren Zeile „Counter 0:00:00“.
2) Die Stoppuhr mit der Taste (6) starten. Die Anzeige wechselt jetzt zu „Counting“ und die Zeitanzeige beginnt zu laufen.
3) Nach der zu messenden Zeit die Taste▲ erneut drücken. Die Anzeige wechselt jetzt zu „Stopped“ und die Zeitanzeige bleibt stehen.
4) Zum Zurücksetzen bei angehaltener Stoppuhr die Taste ▼(7) drücken.
5) Durch kurzes Drücken der Taste SET kann jederzeit, auch bei laufender Stoppuhr, auf die Anzeige der Uhrzeit und wieder zur Stoppuhr gewechselt werden.
5.7 Testfunktion
Zum Testen, ob alle Sprechstellen angeschlossen sind:
1) Die Taste SET (8) ca. 2 s lang drücken. Anstelle des Datums blinkt jetzt 3 solange das Einstellmenü aufgerufen ist.
2) Die Taste▲ (6) oder ▼ (7) so oft drücken, bis „System Test“ angezeigt wird. Die LEDs (23) und Ringe (22) aller angeschlossenen Sprechstellen leuchten auf, die Mikrofone bleiben jedoch ausgeschaltet.
3) Zum Verlassen des Einstellmenüs die Taste oder ▼so oft drücken, bis „Exit“ angezeigt wird, dann die Taste SET drücken.
5.8 Tastensperre
Gegen unbeabsichtigtes Bedienen können Tasten gesperrt werden. Bei aktiver Tastensperre erscheint im Display (5) oben rechts 🚫 und die Stoppuhr-Funktion kann nicht genutzt werden. Für eine normale Bedienung muss die Tastensperre zuerst wieder deaktiviert werden. Zum Ein- oder Ausschalten der Tastensperre:
1) Die Taste SET (8) ca. 2 s lang drücken. Im Display blinkt jetzt SEE
2) Wenn „Key Lock“ nicht gleich im Display erscheint, die Taste ▲ (6) oder ▼ (7) so oft drücken, bis „Key Lock“ angezeigt wird und mit der Taste SET bestätigen.
3) Mit der Taste ▲ „Yes“ wählen, um die Tastensperre einzuschalten oder mit der Taste ▼ „No“ wählen, um die Tastensperre auszuschalten und mit der Taste SET bestätigen.
6 Kombination von Konferenzsystemen
Werden mehr als 50 Sprechstellen benötigt, lassen sich zwei oder drei Konferenzsysteme zu einem System kombinieren, das bis zu 150 Sprechstellen enthalten kann. Dazu werden die Sprechstellen mithilfe der Erweiterungsgeräte CS-1EXM und CS-1EXS wie in Abbildung 4 verbunden.
Ein Steuergerät CS-1CU wird dabei zum Hauptgerät (Master) und übernimmt die Steuerung des gesamten Systems. Die anderen CS-1CU (Slaves) sind jedoch für die Stromversorgung der zusätzlichen Sprechstellen erforderlich. Für die Verbindung der Geräte werden Kabel vom Typ D7PDM-1 benötigt sowie Verlängerungskabel D7P-..., die in verschiedenen Längen erhältlich sind.
Kombination von 3 Konferenzsystemen ④
7 Technische Daten
7.1 Steuergerät CS-1CU
Anzahl der Sprechstellen: max. 50 (max. 25 pro Anschluss)
Max. Gesamtkabellänge:.100 m
Eingänge
„Line in“, „Telephone in“, „Insertion in“
Anschluss: ....Cinch
Empfindlichkeit: ..... 200 mV
Max. Pegel: 3,5V
Impedanz: 33 kΩ
Eingang „Recorder in“
Anschluss: .... Cinch
Empfindlichkeit: ..... 100 mV
Max. Pegel: 1,8V
Impedanz: 47 kΩ
Eingang „Microphone“
Anschluss: ..... XLR
1 = Masse / Phantomspeisung -
2 = Signal + / Phantomspeisung +
3 = Signal - / Phantomspeisung +
Empfindlichkeit: ..... 1,6mV
Max. Pegel: 2V
Impedanz: 1,3 kΩ
Phantomspeisung: ....= 12 V ±1 V
über 2 × 680 Ω
Ausgänge
„Line out“, „Telephone out“, „Insertion out“
Anschluss: ....Cinch
Nennausgangspegel: .. 200 mV
Max. Ausgangspegel: . 3,5V
Impedanz: 500Ω
Ausgang „Recorder out“
Anschluss: ....Cinch
Nennausgangspegel: .. 32 mV
Max. Ausgangspegel: . 1 V
Impedanz: 500Ω
Sprechstellenanschlüsse „Trunk in /out“
Anschluss: 7-pol.-DIN-Buchsen
1 = Audiosignal (Mikrofone)
2 = Masse
Leistungsaufnahme: .... max. 90 VA
Einsatztemperatur: ..... 0–40°C
Abmessungen: ..... 360 × 150 × 90 mm
Gewicht: 1,7 kg
7.2 Sprechstellen CS-1CH und CS-1DU
Mikrofontyp: .... Back-Elektret
Richtcharakteristik: ..... Niere
Frequenzbereich: ..... 50–18 000 Hz
Max. Schalldruck: ..... 125 dB
bei1 %Klirrfaktor
Kabellänge: 2 m
Abmessungen
(ohne Mikrofon): ..... 170 × 115 × 65 mm
Schwanenhalslänge: .... 400 mm
Gewicht: 1,1 kg
Änderungen vorbehalten.
A-1015.00.02.02.2024
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
