BEDIENUNGSANLEITUNG WS 9050 TECHNOLINE

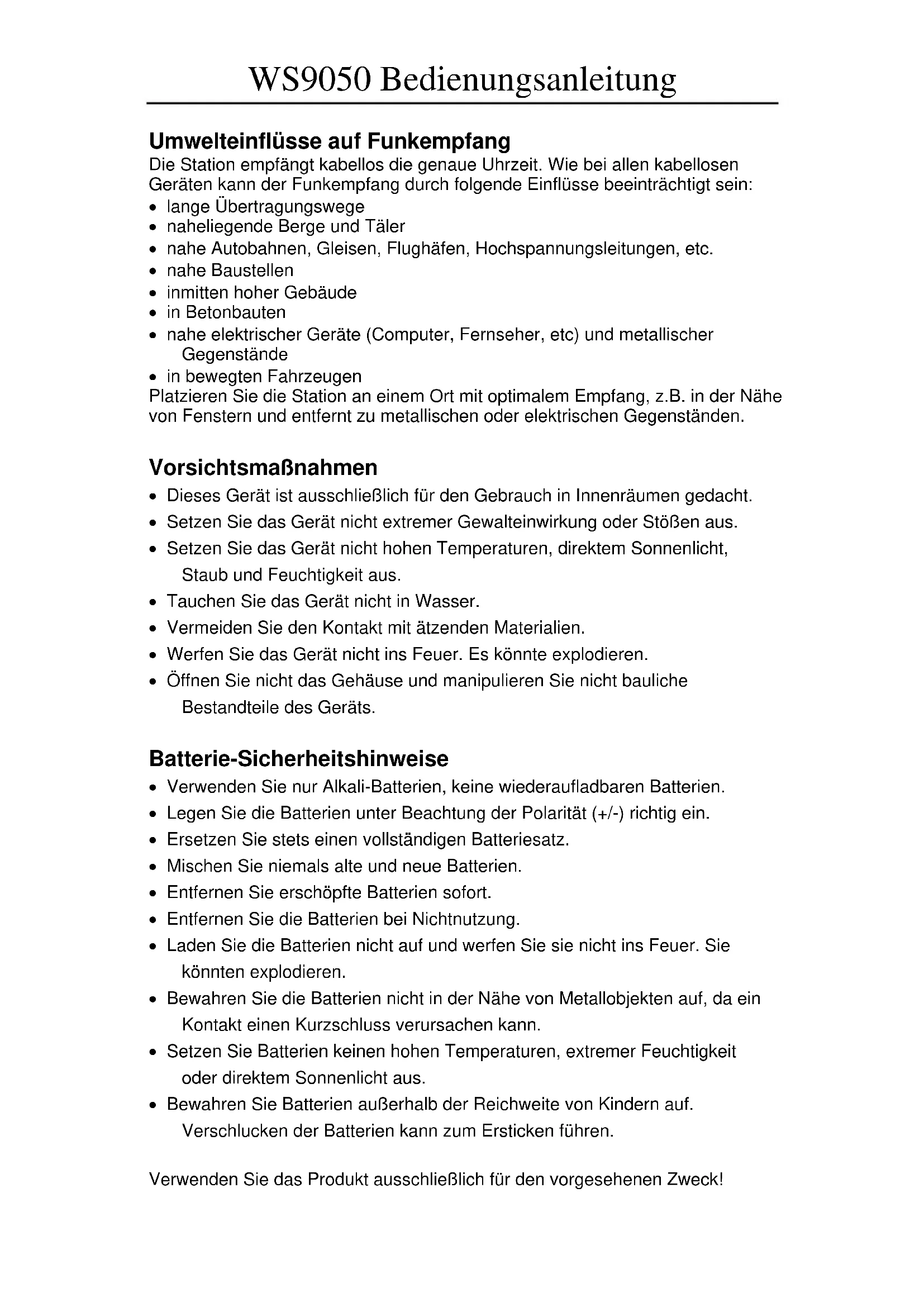

Umwelteinflüsse auf Funkempfang

Die Station empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein:

• Lange Übertragungswege
• naheliegende Berge und Täler
• nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc.
  nahe Baustellen
• inmitten hoher Gebäude
• in Betonbauten
• nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände
• in bewegten Fahrzeugen

Platzieren Sie die Station an einem Ort mit optimalem Empfang, z.B. in der Nähve von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
• Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit atzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie können explodeen.
• Bewahren Sie die Batterien nicht in der Höhe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursichen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehoren nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben. Sie konnen gebrauchte Batterien unentgeltlich bei ihrem Handler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) besteht Elektroschrott nicht in den Hausmull, sondern ist zu recyclen oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

Funktionen:

Funkgesteuerte DCF77-Uhr
Ewiger Kalender bis 2099

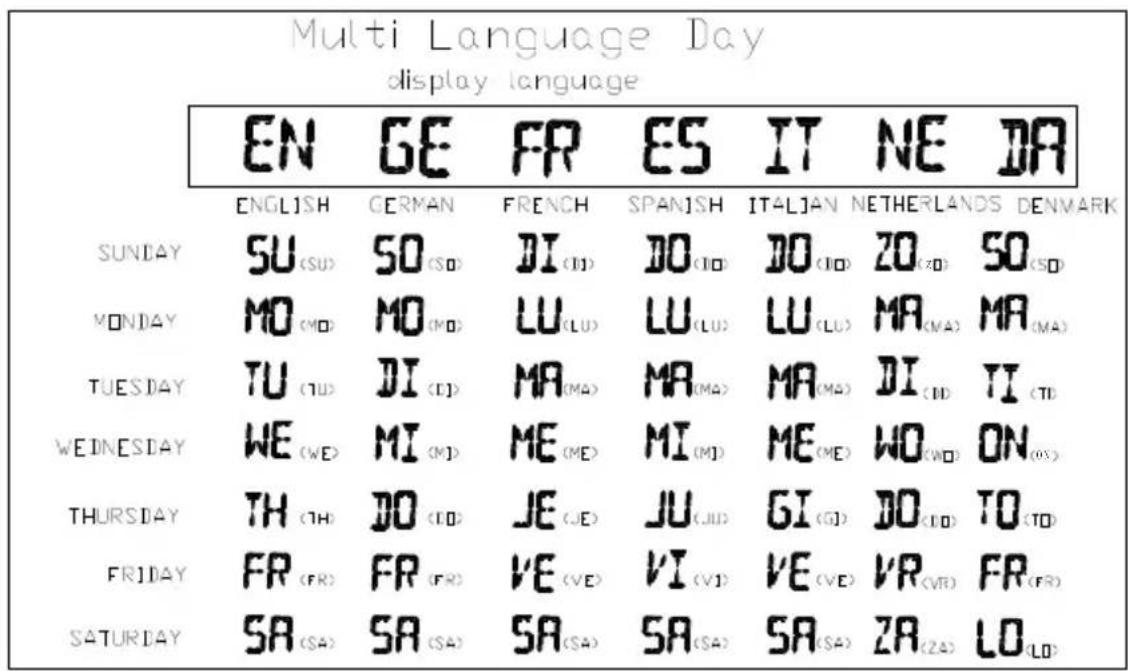

Wochentag, Auswahr von 7 möglichen Sprachen: Englisch, Deutsch, Italienisch, Französisch, Spanish, Niederlandisch und Dänisch
12/24 Stunden Zeitformat
2 Alarme
Schlummerfungtion
Mondphasenanzeige
Wohlfuhlindikator
Batterieendanzeige
Temperatur alternatively in ^ C oder ^
Frostalarm durch AuBensender
Luftdruck:

— Luftdruck - Messbereich: 850 1100mB / hPa (25.10~32.48inHg)
— Luftdruck alternative in mB/hPa oder inHg
— Aufzeichnung des Luftdrucks innerhalb von 24 Stunden

Luftfeuchtigkeit: Innen- & Außenmessbereich: 20 95% RH
Temperatur:

Innentemperatur - Messbereich: -9.9^ 50^ (14.2° ~122°F)
—Außentemperatur - Messbereich: -20^ 60^ (-4°F ~140°F)

Anzeige von maximale / minimalen Daten von Temperatur und Luftfeuchtigkeit
AuBensender:

433.92MHz RF Übertragungsfrequency
— 60 Meter Übertragungsreichweite im Freifeld
3 Kanäle auswählbar

Wettervorhersagefunktion
Stromversorgung:

Wetterstation:

Batterien: 2 x LR06 AA

AuBensender:

Batterien: 2 x LR06 AA

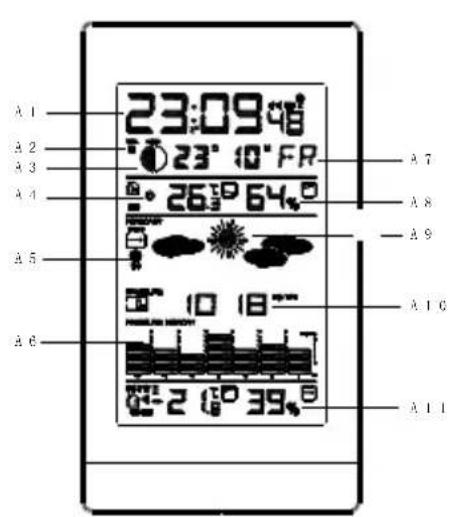

Produktaufbau - Wetterstation

Bestandteile der Wetterstation:

A1: Uhrzeit

A9: Wettervorhersage

A10: Luftdruck

A3: Mondphase

A11: Außentemperatur & -luftfeuchtigkeit

A4: Wohlfuhlindikator

A5: Frostalarm-Symbol

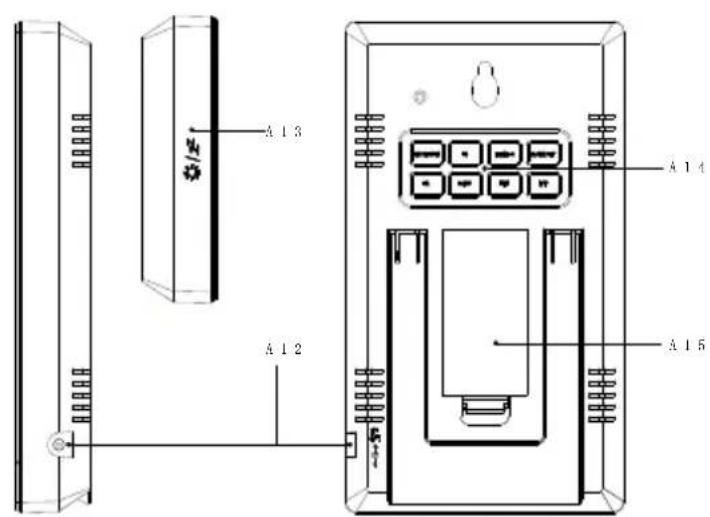

A13: Schlummer / Beleuchtungs-Taste (Snoopze/Light)

A6: Luftdruck-Historiendiagramm

A14: Funktionstaste

A7: Wochentag

A15: Batteriefachabdeckung

A8: Innentemperatur & -luftfeuchtigkeit

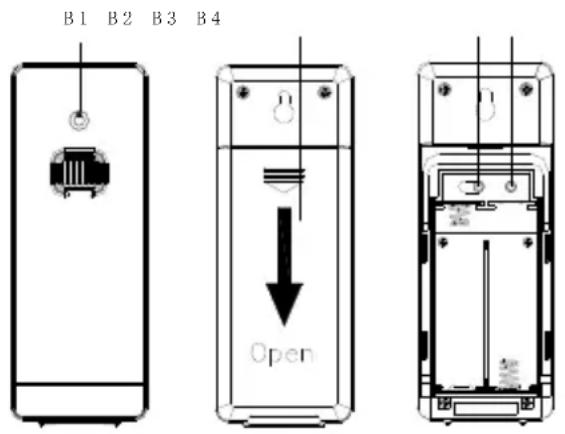

Bestandteile des Außens senders (TX205-DTH)

B1: Empfangsindikator-LED
B2: Batteriefachabdeckung
B3: Kanalschalter
B4: Neustarttaste (Reset)

Inbetriebnahme:

Offnen Sie die Batteriefachabdeckung der Wetterstation.
Legen Sie 2 × AA Batterien unter Berücksichtigung der richtigen Polarität ein [“+” und “-” Markierungen].
Beim Einlagen der Batterien blinken alle Symbole für 3 Sekunden auf den Anzeige auf, ein Signalon ist zu horen und die Wetterstation zeigt die Innentemperatur und Luftfeuchtigkeit an.
Die Wetterstationucht nun nach dem Signal des Außensenders. Diese Funktion dauert 3 Minuten und das Funkantennen-Symbol blinkt im "OUTDOOR"-Bereich der Wetterstation.
Öffnen Sie die Batteriefachabdeckung des Außensenders und legen Sie 2 x AA Batterien unter Berücksichtigung der richtigen Polarität ein [“+” und “-” Markierungen].
Nach 3 Minuten hat die Wetterstation eine Verbindung zum Außen sensender hergestellt und wechsel in den Empfangsmodus für das Funkzeitsignal.

Empfang des Funksignals:

3 Minuten nach dem Einlagen der Batterien oder nach einem Neustart beginnt die Uhr automatisch nach dem DCF77-Funksignal zuuchen. Das Funkmast-Symbol blinkt auf.
Um 1:00, 2:00 und 3:00 Uhr beginnnt die Uhr automatisch das DCF77-Funksignal zu suchen und die Uhrzeit zu synchronisieren. Sollte die Synchronisation der Zeitdaten fehlschlagen (das Funkmast-Symbol verschwindet), dann wird die Uhr automatisch zur{nachsten vollen Stunde eine weitere Synchronisation starten. Dieser Prozess wird automatisch bis zu 5 Mal wiederholt.
Halten Sie die "DOWN" Taste für 3 Sekunden gedrückt um die manuelle DCF77-Signalsuche zu beginnen. Die Signalsuche wird nach 7 Minuten ohne DCF77-Signalempfang beendet (das Funkmast-Symbol verschwindet) und ein weiterer Versuch wird zur{nachsten vollen Stunde durchgeführt.
- Drücken Sie die "DOWN" Taste während der Signalsuche um diese zu beenden.

Hinweise:

Ein blinkendes Funkmast-Symbol signalisiert eine aktive DCF77 Empfangssuche.
- Ein dauerhaft aufleuchtendes Funkmast-Symbol beweutet, dass das DCF77-Funksignal erfolgreich empfangen wurde.
- Eine Mindestenternung von 2,5 Metern zu allen möglichen Störquellen wird empfohlen, wie z.B. von Fernsehgeräten und Computerbildschirmen.
Der Funkempfang ist schwacher in Räumen mit Betonwänden (z.B. in Kellern) und in Büros. In solchen Umgebungen sollen die Wetterstation in der Nähe eines Fensters aufgestellt werden.
Während dem Empfang des Funksignals sind nur die "SNOOZE/LIGHT" und die "WAVE" Taste nutzbar, andere Tasten sind Funktionslos. Drücken Sie die "WAVE" Taste um den Empfang zu beenden und den Zugriff auf andere Funktionen wieder freiugegeben.

Manuelle Zeiteinstellung:

• Bitte stellen Sie die Wetterstation nach der ersten Inbetriebnahme und jeder Neustart manuell ein, im speziellen das Wettervorhersagesymbol und gegebenenfalls dem relativ den Luftdruck.
  Halten Sie die "SET/HISTORY" Taste für 2 Sekunden gedrückt und das Jahr "2015Yr" blinkt. Drücken sie die "UP" und die "DOWN" Tasten um das Jahr einzustellen.
• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigen und der Monat blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um den Monat einzustellen.
• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und das Datum blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um das Datum einzustellen.
• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und der Monat und das Datum blinken. Drücken Sie die "UP" und die "DOWN" Tasten um die Daten sanzeige als Monat/Datum oder Datum/Monat einzustellen.
• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und die Sprache für den Wochentag blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um eine Sprache einzustellen. Eine Liste aller verfügbaren Sprachen befindet sich in der nachfolgenden Grafik.
• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und der 12/24 Stundenmodus blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um zwischen dem 12/24 Stundenmodus zu wechseln.
• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und die Stunde blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um die Stunde einzustellen.
• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und die Minute blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um die Minute einzustellen.
  Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und die Zeitzone blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um die

Zeitzone einzustellen. Für Deutschland wird z.B. die Zeitzone 00 und für das Vereinigte Königreich wird die Zeitzone -01 genutzt.

• Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und die Wettervorhorsage blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um eine Wettervorhorsage passend zur derzeitigen Wettersituation einzustellen.
  Drucken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigen und die Luftdruckdaten blinken. Drucken Sie die "UP" und die "DOWN" Tasten um die Luftdruckdaten passend zum aktuellen lokalen Wert einzustellen. Dieser Wert entspricht dem absoluten Luftdruck, wenn nichts eingestellt wurde.
  Drucken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und die Luftdruckeinheit blinkt. Drucken Sie die "UP" und die "DOWN" Tasten um die Luftdruckeinheit als mB/hPa oder inHg einzustellen.
  Drücken Sie die "SET/HISTORY" Taste um die Einstellung zu bestätigten und zu beenden. Die Wetterstation wechsel in den normalen Zeitanzeigemodus.

Hinweis:

Die Wetterstation beendet automatisch den Einstellungsmodus und wechseln in den normalen Zeitanzeigemodus, wenn innerhalb von 20 Sekunden keine Taste gedrückt wird.

Alarmeinstellung:

Drucken Sie die "DOWN" Taste und das "Symbol wird auf dem LCD angezeigt. Drucken Sie die Taste erneut und das "Symbol wird angezeigt. Drucken Sie die Taste erneut und beiden Symbole "werden angezeigt, wobei jeder Symbole einen aktiven Alarm darstellt. Drucken Sie die "Taste erneut, Alarm1 und Alarm2 werden ausgeschaltet. (keine "und "Symbol werden angezeigt).
- Halten Sie die "ALARM/SET" für 2 Sekunden gedrückt und die Stundenanzeige von Alam 1 blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um die Stunde einzustellen.
Drücken Sie die "ALARM/SET" Taste um die Einstellung zu bestätigen und die Minutenanzeige von Alarm 1 blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um die Minute einzustellen.
Drücken Sie die "ALARM/SET" Taste um die Einstellung zu bestätigen und die Stundenanzeige von Alarm 2 blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um die Stunde einzustellen.
Drücken Sie die "ALARM/SET" Taste um die Einstellung zu bestätigen und die Minutenanzeige von Alarm 2 blinkt. Drücken Sie die "UP" und die "DOWN" Tasten um die Minute einzustellen.
Drücken Sie die "ALARM/SET" Taste um die Einstellung zu bestätigten und zu beenden.

Hinweise:

Die Station beendet automatisch den Einstellungsmodus und wechsel in den normalen Zeitanzeigemodus, wenn innerhalb von 20 Sekunden keine Tasse gedrückt wird.
Der Alarmton ist für 2 Minuten zu horen, wenn keine Taste zum Beendengedrückt wird. In thisem Fall wird der Alarm nach 24 Stunden automatisch wiederholt.
Der ansteigende Alarmton (Crescendo, Dauer: 2 Minuten) wechselt die Lautstärke viermal während der Alarm zu horen ist.

Alarmton ausschalten

Drücken Sie während des Alarms jeder Taste außer der " 3 / 2 ^ " Taste um den Alarm zu beenden. Der Alarm muss nicht neu aktiviert werden und die letzte eingestellte Alarmzeit wird beibehalten.

Schlummerfunktion:

Drucken Sie die "Taste während des Alarmtons und der Alarm wechselt in die Schlummerfungtion. Der Alarmton ist nach 5 Minuten erneut zu horen.

Mondphasen:

Die Wetterstation zeigt automatisch die derzeitige Mondphase auf dem Display an.

Vollmond	Abnehmender Mond	Letztes Viertel	Abnehmende Sichel
Neumond	Zunehmende Sichel	Erstes Viertel	Zunehmender Mond

Trendanzeige

Die aktuellen Werte und Trends zu Temperatur/Luftfeuchtigkeit/Luftdruck werden auf dem LCD Display angezeigt.
Die Wetterstation kann nach einer erfolgreichen Verbindung zum Außensender auch die aktuellen Werte und Trends zu Außentemperatur/Außenluftfeuchtigkeit anzeigen.
Folgende Darstellungen sind möglich:

Temperatur/Luftfeuchtigkeit/Luftdruck steigt an.

Temperatur/Luftfeuchtigkeit/Luftdruck bleibt konstant.

Temperatur/Luftfeuchtigkeit/Luftdruck fällt ab.

Empfang des Funksenders:

Die Wetterstation empfängt nach dem Einlagen der Batterien die Außentemperatur und -luftfeuchtigkeit.
Der Außensender sendet nach dem Einlagen der Batterien automatisch Temperatur- und Luftfeuchtgkeitendaten an die Wetterstation.
Überprüfen Sie, ob die richtige Kanalnummer ausgewähl ist, wenn eine Übertragung von AuBensender an die Wetterstation nicht aufgebaut werden konnte ("- -" wird auf dem LCD angezeigt). Halten Sie die "CH" Taste für 3 Sekunden gedrückt um eine manuelle Übertragung zu beginnen. Das RF Symbol " -" blinkt auf dem LCD und die Wetterstation entsucht ein AuBensendersignal zu empfangen.

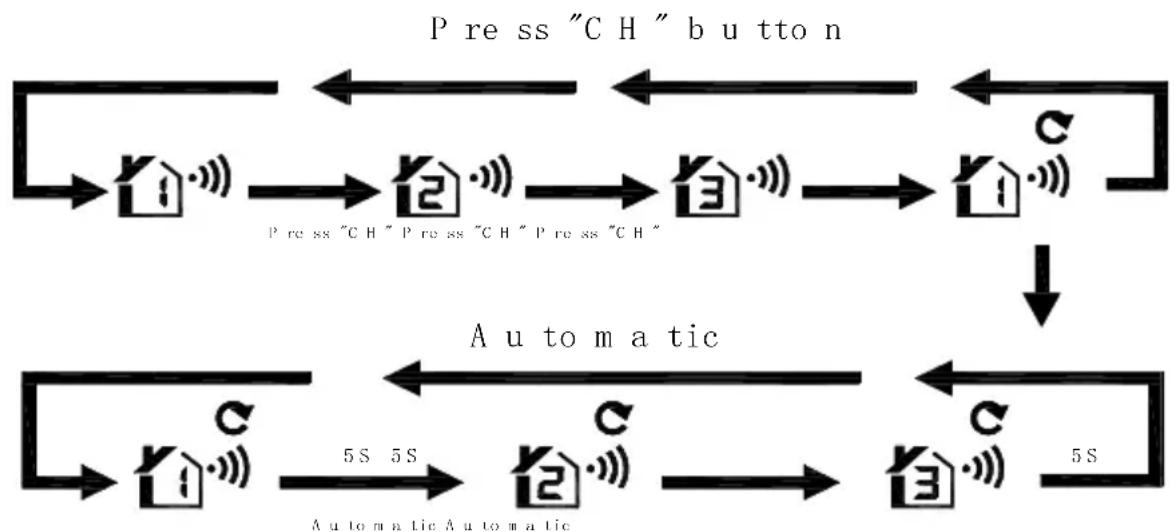

Drücken Sie bei der Nutzung von 2 oder 3 Außensendern für die Wetterstation auf die ^+ / CH Taste um CH2, CH3 oder die zyklische Darstellung anzeigen zu halten.

Maximale/minimale Temperatur/Luftfeuchtigkeit

• Drücken Sie die "MEM" Taste und der LCD zeigt die maximalen Werte für Temperatur und Luftfeuchtigkeit an. Drücken Sie die "MEM" Taste erneut und der LCD zeigt die minimalen Werte für Temperatur und Luftfeuchtigkeit an. Drücken Sie die "MEM" Taste erneut und der LCD zeigt die derzeitigen Werte für Temperatur und Luftfeuchtigkeit an.
• "MAX" oder "MIN" wird während der Anzeige der maximalen oder minimalen

Werte auf dem LCD angezeigt.

Halten Sie die "MEM" Taste für 3 Sekunden gedrückt und die

maximalen/minimalen Werte für Temperatur/Luftfeuchtigkeit werden auf die derzeitigen Werte zurückgesetzt.

Hinweis:

LL.L wird angezeigt, wenn die Temperaturwerte unterhalb des Messbereiches

sind und HH.H wird angezeigt, wenn die Temperaturwerte oberhalb des

Messbereiches sind.

Frostalarm

Das Frostalarm-Symbol " Ice" blinkt in der Höhe der Wettervorhersage, wenn die Außentemperatur zwischen -1^ bis +2.9^ oder zwischen +30.2^ bis +37.2^ liegt.

Außentemperaturalarm

Drücken Sie die "ALERT" Taste um den Außentemperaturalarm zu aktivieren und das "-Symbol wird angezeigt. Drücken Sie die "ALERT" Taste um den

Außentemperaturalarm zu deaktivieren und das “Symbol verschwindet.

Halten Sie die "ALERT" Taste für 3 Sekunden gedrückt, das "-Symbol und die Höchsttemperaturgrenze "60.0" blinken. Drücken Sie die "CH" Taste um

einen Kanal zum einstellen auszuwahlen. Drücken Sie die "UP" oder die "DOWN" Taste um eine Höchsttemperaturgrenze einzustellen.

Drucken Sie die "ALERT" Taste um die Einstellung zu bestätigten, das

“-Symbol und die Tiefsttemperaturgrenze “-20.0” blinken. Drücken Sie die “UP” oder die “DOWN” Taste um eine Tiefsttemperaturgrenze einzustellen.

• Drücken Sie die "ALERT" Taste um die Einstellung zu bestätigen und zu beenden.

Bei Überschreitung der eingestillten Außentemperaturgrenzen blinken die entsprechenden Temperaturwerte und Symbole und 5 Alarmsignale sind jeder Minute zu horen.

Hinweise:

Die Station beendet automatisch den Einstellungsmodus und wechsel in den normalen Zeitanzeigemodus, wenn innerhalb von 20 Sekunden keine Taste gedrückt wird.
Drücken Sie eine beliebige Taste während des Alarmtons um diesen zu beenden. Der Temperaturwert und das Symbol werden blinken, bis der Temperaturwert nicht länger die Alarmgrenze überschreitet oder der Außentemperaturalarm ausgeschaltet wird.

Luftdruckhistorie für die letzten 24 Stunden

• Drücken Sie mehrfach die "SET/HISTORY" Taste um die Luftdruckwerte der letzten 24 Stunden anzuzeigen.

0HR = derzeitiger Luftdruck

-1HR = Luftdruck der vorgen Stunde
-2HR = Luftdruck der vorgen 2 Stunden, etc.

Hinweis:

Die Station beendet automatisch den Historienmodus und wechsel in den normalen Zeitanzeigemodus, wenn innerhalb von 5 Sekunden keine Tasse gedrückt wird.

Wettervorhersagefungtion

Die Wettervorhersage berechnet sich aus der Auswertung von Schwankungen des Luftdrucks und kann von den aktuellen Wetterbedingungen abweichen.
Die Wetterstation zeigt folgende Wettersymbole an:

Die Wettersymbole zeigen die mögliche Wetterveränderung der{nachsten 8 Stunden an, nicht das aktuelle Wetter.

Hintergrundbeleuchtung

Drücken Sie die "Taste und die Hintergrundbeleuchtung wird für 8 Sekunden aktiviert.

Wohlfuhlindikator

unter 40% .

zwischen 20 28^ und die Luftfeuchtigkeit ist zwischen 40 70%

über 70%

Die Temperatur und Luftfeuchtigkeit sind feucht (Die Luftfeuchtigkeit ist

Niedrigbatterieanzeige

Wenn das "symbol angezeigt wird, dann sind die Batterien der

Wetterstation sehr schwach. Wenn das "Symbol angezeigt

wird, dann sind die Batterien des entsprechenden Außensenders sehr schwach.

Technische Daten

Kalender-Bereich: 2000-1-1~2099-12-31

Zeitzone: -12~12Hr

Innentemperaturmessbereich: -9.9~50°C

Außentemperaturmessbereich: -20~60°C

Temperaturaufösung: 0.1^ / F

Temperaturgenauigkeit:

0^ 40^: ± 1^

-20^ -0^, 40^ 60^: ± 2^

Luftfeuchtigkeitsmessbereich: 20-95%

Luftfeuchtigkeitsauflösung: 1%

Luftfeuchtigkeitsgenaigung:

±5%

Funkempfangsreichweite: 30 Meter (Freifeld)

Luftdruckmessbereich: 850-1100hpa

Luftdruckveränderungsgenauigkeit: ±5hpa

Hinweis: Bedienungsanleitung in 8 Sprachen

Zusätzlich zu dieser gedruckten Bedienungsanleitung konnen Sie die Bedienungsanleitung in 8 Sprachen auf der offiziellen Internetseite www.technoline.de herunterlagen.
