Produkttyp	Multifunktionaler Elektroinstallationstester
Marke und Modell	Beha-Amprobe ProInstall200EUR
Abmessungen	11 cm (L) x 26 cm (B) x 13 cm (H)
Gewicht	1,5 kg (mit Batterien)
Stromversorgung	6 AA-Batterien 1,5 V (Alkali-Batterien enthalten) oder wiederaufladbare NiCd/NiMH 1,2 V
Batterielebensdauer	200 Stunden im Ruhezustand
Hauptfunktionen	Spannung und Frequenz, Isolationswiderstand (100-1000 V), Durchgang, Schleifen-/Leitungsimpedanz (ohne Auslösung und mit hohem Strom), voraussichtlicher Kurzschlussstrom (PSC), Fehlerstromschutzschalter-Test (Auslösezeit und -strom, Typen AC, A, B, selektiv), Erdwiderstand, Phasenfolge, automatischer RCD-Test
Anzeige	Digitales Display mit Hintergrundbeleuchtung, Haupt- und Nebenanzeige, Anschluss- und Modusanzeigen
Speicher	Bis zu 1399 Messwerte mit Set-, Subset- und Identifikationsnummern
Datenschnittstelle	IR-Port zur Übertragung an PC über Amprobe Software
Elektrische Sicherheit	CAT III 500 V, CAT IV 300 V, Doppelisolierung (Klasse II)
Schutzart	IP40
Betriebstemperatur	0 °C bis 40 °C
Relative Luftfeuchtigkeit	80 % rF von 10 bis 30 °C, 70 % rF von 30 bis 40 °C
Maximale Höhe	2000 m
Elektromagnetische Verträglichkeit	EN 61326-1:2006
Schutzsicherung	T3,15 A, 500 V, 1,5 kA (6,3 x 32 mm)
Wartung	Reinigung mit feuchtem Tuch und mildem Reinigungsmittel; jährliche Kalibrierung empfohlen
Reparierbarkeit	Rücksendung an ein autorisiertes Beha-Amprobe Servicecenter; Sicherung vom Benutzer austauschbar
Mitgeliefertes Zubehör	3 Messkabel, 1 Netzkabel, 3 Krokodilklemmen, 3 Sonden, 1 Fernsonde, CD-ROM, Transportkoffer, gepolsterter Tragegurt
Garantie	2 Jahre (ohne Batterien, Sicherungen und Unfallschäden)

Häufig gestellte Fragen - ProInstall200EUR Beha-Amprobe

Wie misst man den Isolationswiderstand mit dem ProInstall200?

Drehen Sie den Drehschalter auf R_ISO. Verwenden Sie die Klemmen L (rot) und PE (grün). Drücken Sie F4, um die Prüfspannung auszuwählen (100, 250, 500 oder 1000 V). Halten Sie die TEST-Taste gedrückt, bis die Anzeige stabil ist. Stellen Sie sicher, dass der Stromkreis spannungsfrei ist, bevor Sie messen.

Wie testet man einen Fehlerstromschutzschalter (RCD)?

Stellen Sie den Schalter auf ΔT (Zeit) oder IΔN (Strom). Schließen Sie die drei Kabel an (L, N, PE). Verwenden Sie F1, um den Nennstrom auszuwählen (10-1000 mA), F2 für den Multiplikator, F3 für den RCD-Typ (AC, A, B, mit oder ohne Verzögerung) und F4 für die Polarität. Drücken Sie TEST. Für einen automatischen Test wählen Sie mit F2 den Auto-Modus.

Was tun, wenn das Gerät einen Fehlercode anzeigt?

Der Fehlercode wird als 'Err' gefolgt von einer Nummer angezeigt. Err 1: Selbsttest fehlgeschlagen, senden Sie das Gerät zur Reparatur ein. Err 2: Überhitzung, warten Sie auf Abkühlung. Err 4: Fehlerspannung zu hoch, überprüfen Sie die Installation. Err 6: Zu hoher Sondenwiderstand beim Erdungstest, setzen Sie die Erdspieße tiefer ein.

Wie wechselt man die Batterien?

Schalten Sie das Gerät aus und entfernen Sie die Kabel. Öffnen Sie das Batteriefach, indem Sie die drei Schrauben um eine Vierteldrehung (gegen den Uhrzeigersinn) drehen. Schieben Sie den Batteriehalter heraus, ersetzen Sie die sechs AA-Batterien unter Beachtung der Polarität. Schließen Sie das Fach, indem Sie die Schrauben im Uhrzeigersinn drehen. Achtung: Wenn die Batterien nicht innerhalb einer Minute ausgetauscht werden, gehen die gespeicherten Daten verloren.

Wie verwendet man den Speicher zum Speichern von Messwerten?

Drücken Sie MEMORY, um in den Speichermodus zu gelangen. Verwenden Sie F1 und die Pfeiltasten, um die Set-Nummer (a), Subset-Nummer (b) und Identifikation (c) einzustellen. Drücken Sie F2, um den aktuellen Messwert zu speichern. Zum Abrufen drücken Sie F3, wählen Sie die ID und bestätigen Sie. Zum Löschen aller Daten drücken Sie F4 und bestätigen Sie.

Was ist der Unterschied zwischen den Schleifenimpedanz-Modi 'No Trip' und 'Hi Current'?

Der Modus No Trip (Z1 ohne Auslösung) verwendet einen niedrigen Prüfstrom, um die Auslösung von im Stromkreis vorhandenen RCDs zu vermeiden. Der Modus Hi Current (Z1 mit Auslösung) legt einen hohen Strom (bis zu 12 A) an und ist schneller, löst aber die RCDs aus. Verwenden Sie No Trip, wenn RCDs vorhanden sind.

Wie führt man einen Erdwiderstandstest durch?

Stellen Sie den Schalter auf R_E (nur beim ProInstall200). Trennen Sie die Erdungselektrode vom System. Schlagen Sie zwei Hilfserder in einer Linie mit der Elektrode ein (der mittlere Erder bei 62 % der Entfernung). Schließen Sie die Kabel an: L an die Elektrode, PE an den mittleren Erder, N an den äußeren Erder. Drücken Sie TEST. Die Hauptanzeige zeigt den Erdwiderstand.

Welche RCD-Typen können getestet werden?

Das ProInstall200 kann die Typen AC (Wechselstrom), A (impulsempfindlich), B (reiner Gleichstrom) sowie die selektiven Versionen (verzögert S) testen. Die verfügbaren Nennströme reichen von 10 mA bis 1000 mA (1000 mA nur für Typ AC).

Wie überträgt man die Daten auf einen PC?

Verwenden Sie den IR-Port am Gerät. Schließen Sie einen seriellen IR-Adapter an den PC an und richten Sie ihn auf den Port des Testers aus. Schalten Sie den Tester ein, starten Sie die Amprobe-Software auf dem PC und folgen Sie den Anweisungen zum Herunterladen der Messwerte.

Was bedeuten die Symbole auf dem Bildschirm?

Die Hauptsymbole: ⚠ Gefahr Hochspannung, Batterien schwach, Überhitzung, ERR Fehler, MEM Speichermodus, RCL Abruf, ZERO Durchgangskompensation. Die Klemmenanzeigen (L, PE, N) zeigen die aktive Verbindung. Die Polaritätspfeile zeigen eine Vertauschung an.

BEDIENUNGSANLEITUNG ProInstall200EUR Beha-Amprobe

Eingeschränkte Garantie und Haftungseinschränkungen

Innerhalb von zwei Jahren ab Kaufdatum oder innerhalb des gesetzlich vorgeschriebenen Mindestzeitraums garantieren wir, dass Ihr Beha-Amprobe-Produkt keinerlei Material- und Herstellungsfehler aufweist. Sicherungen, Trockenbatterien sowie Schäden durch Unfall, Fahrlässigkeit, Missbrauch, Manipulation, Kontamination sowie anomale Nutzung und Einsatzbedingungen werden nicht durch die Garantie abgedeckt. Händler sind nicht berechtigt, jegliche Erweiterungen der Garantie im Namen von Beha-Amprobe in Aussicht zu stellen. Um Serviceleistungen während der Garantiezeit in Anspruch zu nehmen, übergeben Sie das Produkt mitsamt Kaufbeleg einem autorisierten Beha-Amprobe-Servicecenter oder einem Beha-Amprobe-Händler oder -Distributor. Details dazu finden Sie im Reparatur-Abschnitt. Sämtliche Ansprüche Ihrerseits ergeben sich aus dieser Garantie. Sämtliche sonstigen Gewährleistungen oder Garantien, ob ausdrücklich, implizit oder satzungsgemäß, sowie Gewährleistungen der Eignung für einen bestimmten Zweck oder Marktgängigkeit werden hiermit abgelehnt. Der Hersteller haftet nicht für spezielle, indirekte, beiläufige oder Folgeschäden sowie für Verluste, die auf andere Weise eintreten. In bestimmten Staaten oder Ländern sind Ausschlüsse oder Einschränkungen impliziter Gewährleistungen, beiläufiger oder Folgeschäden nicht zulässig; daher müssen diese Haftungseinschränkungen nicht zwingend auf Sie zutreffen.

Reparatur

Ihr Name, Name Ihres Unternehmens, Anschrift, Telefonnummer und Kaufbeleg. Zusätzlich fügen Sie bitte eine Kurzbeschreibung des Problems oder der gewünschten Dienstleistung bei, vergessen Sie auch die Messleitungen des Produktes nicht. Gebühren für Reparaturen oder Austausch außerhalb der Garantiezeit sollten per Scheck, Überweisung, Kreditkarte (mit Angabe des Ablaufdatums) oder per Auftrag zugunsten Beha-Amprobes beglichen werden.

Reparatur und Austausch innerhalb der Garantiezeit – Alle Länder

Bitte lesen Sie die Garantiebedingungen, prüfen Sie den Zustand der Batterie, bevor Sie Reparaturleistungen in Anspruch nehmen. Innerhalb der Garantiezeit können sämtliche defekten Prüfgeräte zum Austausch gegen ein gleiches oder gleichartiges Produkt an Ihren Beha-Amprobe-Distributor zurückgegeben werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bereich Vertriebspartner unter beha-amprobe.com. In den USA und in Kanada können Geräte zum Austausch oder zur Reparatur auch an das Amprobe-Servicecenter (Anschrift weiter unten) eingesandt werden.

Reparatur und Austausch außerhalb der Garantiezeit – Europa

In Europa können Geräte außerhalb der Garantiezeit gegen eine geringe Gebühr von Ihrem Beha-Amprobe-Distributor ausgetauscht werden. Eine Liste mit Distributoren in Ihrer Nähe finden Sie im Bereich Vertriebspartner unter beha-amprobe.com.

Beha-Amprobe

Abteilung und registrierte Marke von Fluke Corp. (USA)

Deutschland*

In den Engematten 14

79286 Glottertal

Deutschland

Telefon: [phone] - 0

beha-amprobe.de

Vereinigtes Königreich

52 Hurricane Way

Norwich, Norfolk

Niederlande – Hauptsitz**

Science Park Eindhoven 5110

5692 EC Son

The Netherlands

Telefon: [phone]

beha-amprobe.com

* (Nur Korrespondenz – weder Reparatur noch Austausch über diese Adresse. Europäische Kunden wenden sich bitte an ihren Distributor.)

**Einzelne Kontaktadresse in EEA Fluke Europe BV

Inhalt

Einleitung ....4

Sicherheit......4

Prüfgerät auspacken......5

Prüfgerät bedienen....6

Drehschalter bedienen....6

Die Tasten....7

Das Display 8

Eingangsanschlüsse 9

IR-Port verwenden....10

Fehlercodes 10

Einschaltoptionen....10

MESSUNGEN DURCHFÜHREN....11

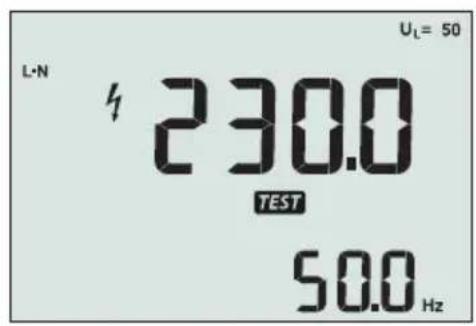

Spannung und Frequenz messen....11

Isolationswiderstand müssen 12

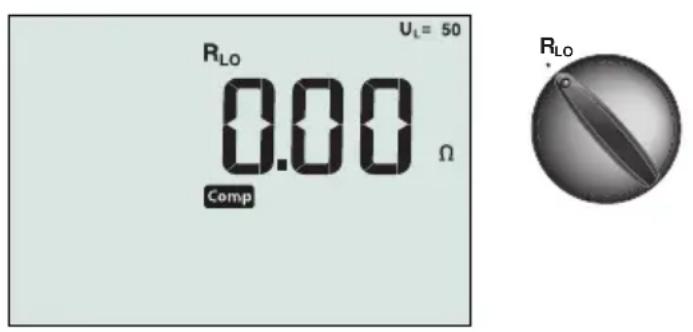

Durchgang prüfen 12

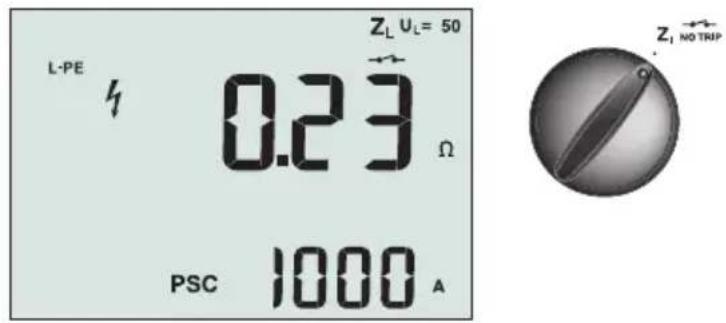

Schleifen-/Leitungsimpedanz messen....13

Schleifenimpedanz (Außenleiter gegen Schutzleiter, L-PE).... 13

Erdungswiderstand per Schleifenstromverfahren messen.... 13

Schleifenimpedanz (Hochstromauslösung) in IT-Systemen 13

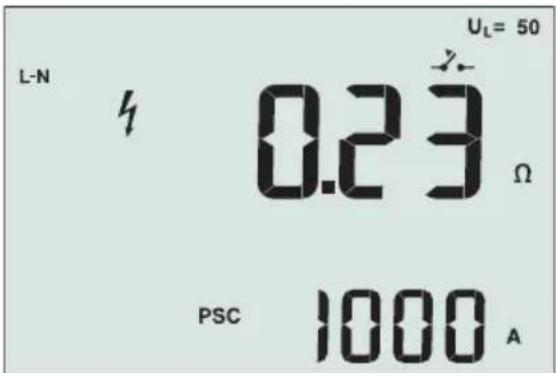

Leitungsimpedanz 15

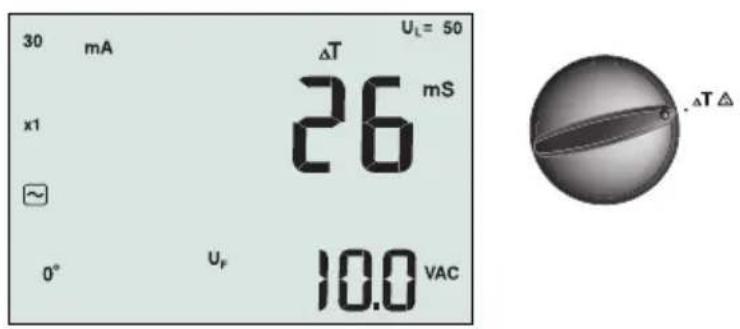

FI/RCD-Auslösezeit messen 16

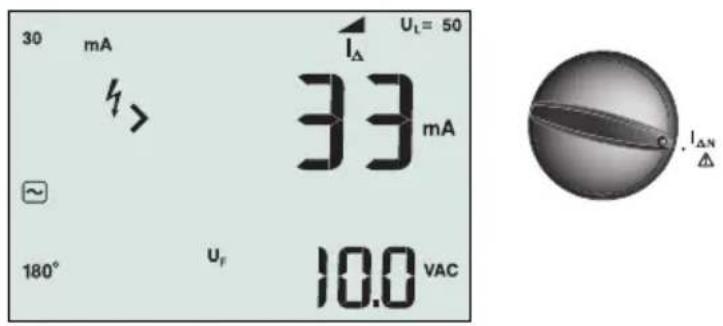

FI/RCD-Auslösestrom messen 19

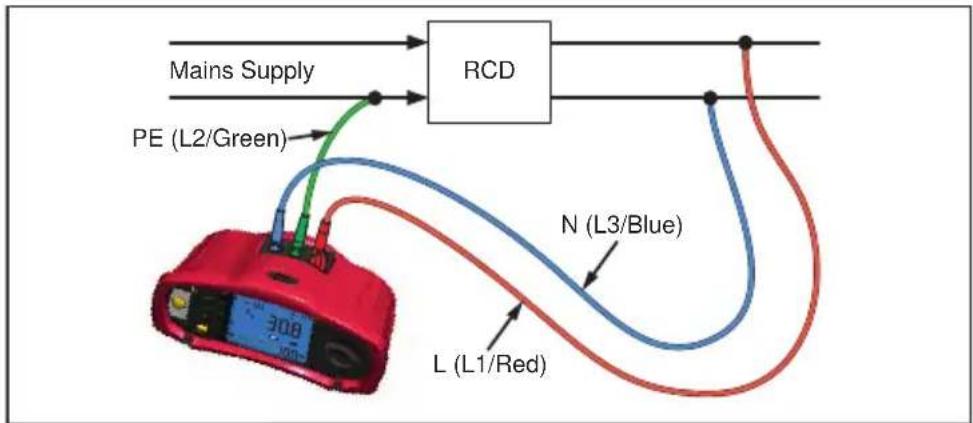

FI/RDC-Prüfung in IT-Systemen 19

Alternatives Verfahren....20

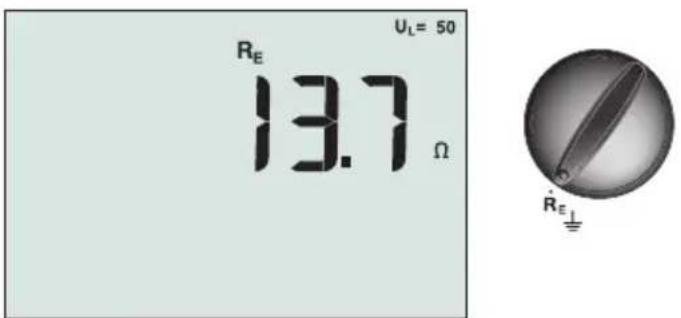

Erdungswiderstand messen 20

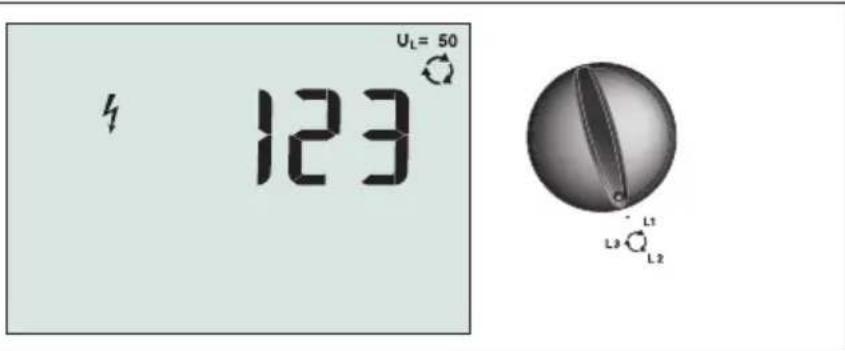

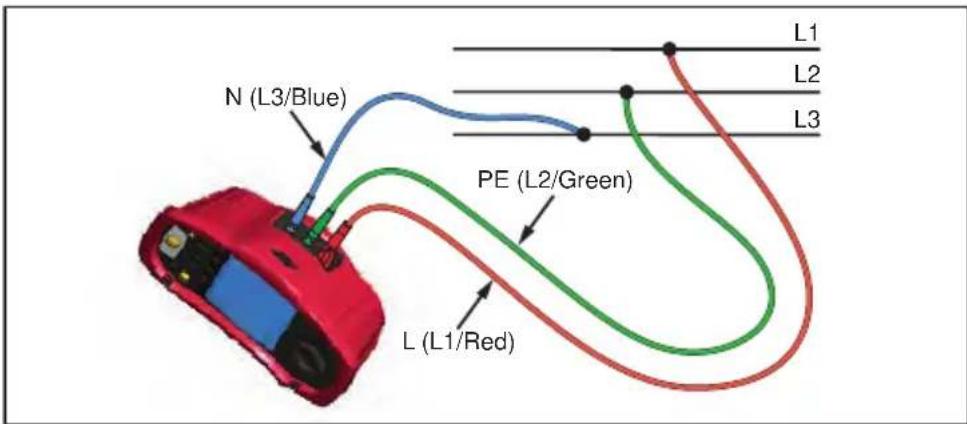

Phasenfolge messen 21

Speichermodus....21

Messergebnisse speichern 22

Messergebnisse abrufen....23

Speicher löschen 23

Messergebnisse übertragen....23

Prüfgerät warten 24

Reinigung....24

Batterien prüfen und austauschen....24

Sicherung prüfen 25

Detaillierte Spezifikationen 25

Merkmale nach Modell 25

Allgemeine technische Daten 26

Elektrische Messungen – Spezifikationen......27

Durchgang (RLO) 27

Isolationswiderstand (RISO) 27

Nichtauslösungs- und Hochstrommodi, FI/RCD 28

Voraussichtlicher-Kurzschlussstrom-Prüfung (PSC/IK) 29

FI/RCD prüfen 29

Geprüfte FI/RCD-Typen 29

Prüfsignale 29

Geprüfte FI/RCD-Typen.... 30

Maximale Auslösezeit....30

FI/RCD-Auslösestrommessung/Rampenverfahren (IΔN) 30

Erdungswiderstandmessung (RE) 31

Phasenfolgeanzeige....31

Netzverkabelungsprüfung 32

Messbereiche und Unsicherheiten gemäß EN 61557....32

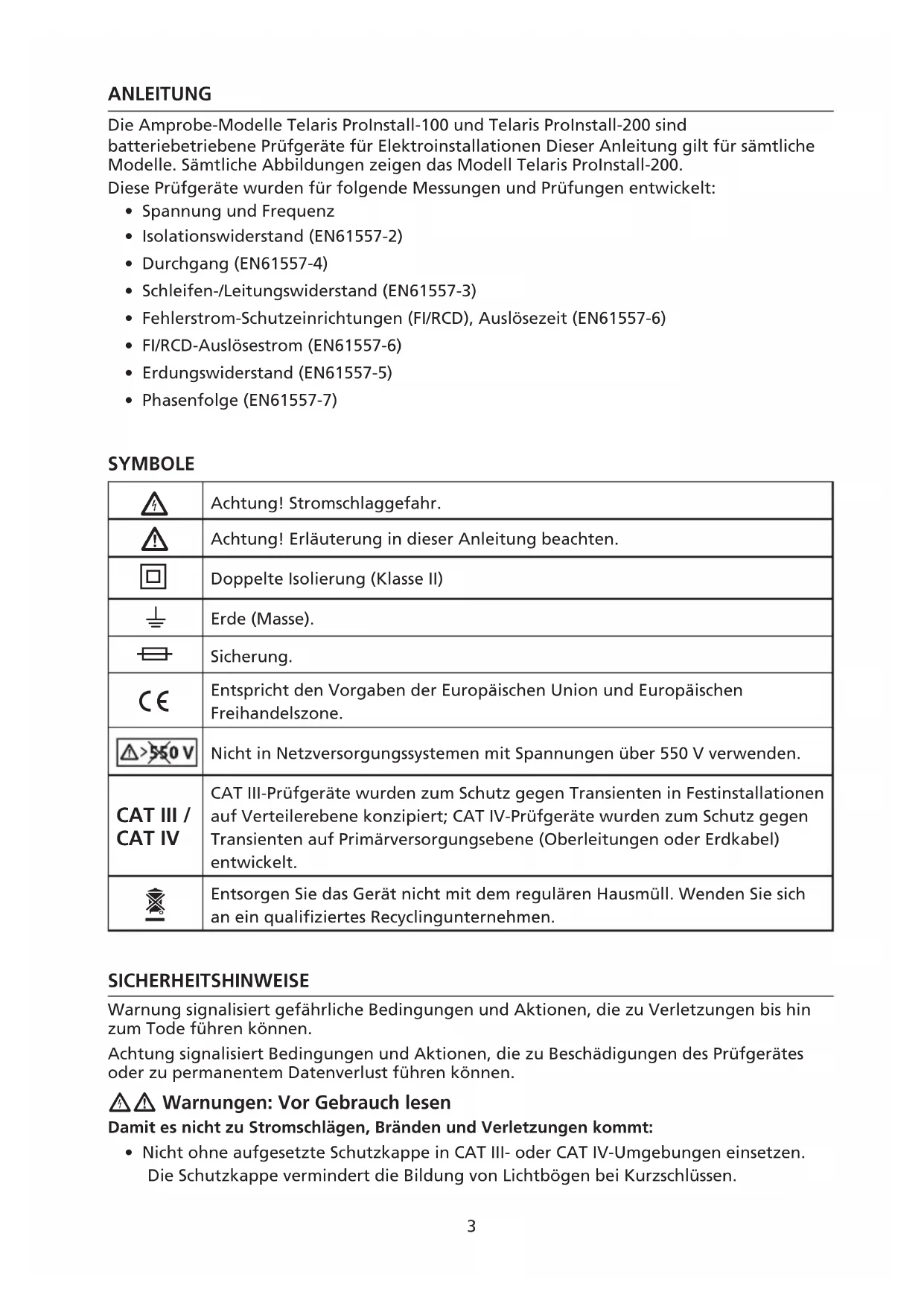

ANLEITUNG

Die Amprobe-Modelle Telaris ProInstall-100 und Telaris ProInstall-200 sind batteriebetriebene Prüfgeräte für Elektroinstallationen Dieser Anleitung gilt für sämtliche Modelle. Sämtliche Abbildungen zeigen das Modell Telaris ProInstall-200.

Diese Prüfgeräte wurden für folgende Messungen und Prüfungen entwickelt:

• Spannung und Frequenz
  • Isolationswiderstand (EN61557-2)
  • Durchgang (EN61557-4)
• Schleifen-/Leitungswiderstand (EN61557-3)
• Fehlerstrom-Schutzeinrichtungen (FI/RCD), Auslösezeit (EN61557-6)
  • FI/RCD-Auslösestrom (EN61557-6)
  • Erdungswiderstand (EN61557-5)
  • Phasenfolge (EN61557-7)

SYMBOLE

	Achtung! Stromschlaggefahr.
	Achtung! Erläuterung in dieser Anleitung beachten.
	Doppelte Isolierung (Klasse II)
	Erde (Masse).
	Sicherung.
	Entspricht den Vorgaben der Europäischen Union und Europäischen Freihandelszone.
	Nicht in Netzversorgungssystemen mit Spannungen über 550 V verwenden.
	CAT III-Prüfgeräte wurden zum Schutz gegen Transienten in Festinstallationen auf Verteilerebene konzipiert; CAT IV-Prüfgeräte wurden zum Schutz gegen Transienten auf Primärversorgungsebene (Oberleitungen oder Erdkabel) entwickelt.
[27T8]	Entsorgen Sie das Gerät nicht mit dem regulären Hausmüll. Wenden Sie sich an ein qualifiziertes Recyclingunternehmen.

SICHERHEITSHINWEISE

Warnung signalisiert gefährliche Bedingungen und Aktionen, die zu Verletzungen bis hin zum Tode führen können.

Achtung signalisiert Bedingungen und Aktionen, die zu Beschädigungen des Prüfgerätes oder zu permanentem Datenverlust führen können.

⚠️⚠️ Warnungen: Vor Gebrauch lesen

Damit es nicht zu Stromschlägen, Bränden und Verletzungen kommt:

- Nicht ohne aufgesetzte Schutzkappe in CAT III- oder CAT IV-Umgebungen einsetzen. Die Schutzkappe vermindert die Bildung von Lichtbögen bei Kurzschlüssen.

• Verwenden Sie das Gerät ausschließlich wie angegeben; andernfalls können die Schutzeinrichtungen des Gerätes beeinträchtigt werden.
• Verwenden Sie das Gerät nicht in der Nähe von explosiven Gasen, Dämpfen, nicht an feuchten oder nassen Stellen.
• Verwenden Sie keine beschädigten Messleitungen. Überprüfen Sie die Messleitungen auf beschädigte Isolierung, freigelegtes Metall sowie auf Verschleißerscheinungen. Prüfen Sie die Messleitungen auf Durchgang.
• Verwenden Sie ausschließlich mit dem Gerät gelieferte Stromzangen, Messleitungen und Adapter.
• Überzeugen Sie sich vor Einsatzbeginn durch Prüfen einer bekannten Spannungsquelle von der einwandfreien Funktion des Gerätes.
• Nutzen Sie das Gerät nicht, falls es Beschädigungen aufweist.
• Lassen Sie das Gerät durch qualifizierte Techniker reparieren.
• Legen Sie nicht mehr als die angegebene Maximalspannung zwischen den Anschlüssen sowie zwischen jeglichen Anschlüssen und Masse an.
• Trennen Sie die Messleitungen vom Prüfgerät, bevor Sie das Gehäuse des Prüfgerätes öffnen.
• Benutzen Sie das Gerät nicht mit abgenommenen Abdeckungen oder geöffnetem Gehäuse. Gefährliche Spannungen können freigelegt werden.
• Gehen Sie bei Arbeiten mit Spannungen über 30 V Wechselspannung (RMS), 42 V Wechselspannung (Spitze) oder 60 V Gleichspannung mit größter Umsicht vor.
• Verwenden Sie ausschließlich Ersatzsicherungen vom angegebenen Typ.
• Verwenden Sie bei Messungen die richtigen Anschlüsse, Funktionen und Messbereiche.
• Behalten Sie Ihre Finger hinter dem Fingerschutz der Messspitzen.
• Verbinden Sie die spannunglose Messleitung vor dem Anschluss der spannungsführenden Testleitung, trennen Sie zuerst die spannungsführende Messleitung, dann die spannungslose.
• Damit es nicht zu falschen Messwerten kommt, tauschen Sie die Batterien aus, wenn die Energiestandwarnung angezeigt wird.
• Verwenden Sie ausschließlich Ersatzteile vom angegebenen Typ.
• Verwenden Sie das Prüfgerät nicht in Netzversorgungssystemen mit Spannungen über 550 V.
• Halten Sie örtliche und landesweite Sicherheitsvorgaben ein. Tragen Sie an sämtlichen Stellen, an denen Gefährdungen durch offen liegende, stromführende Leiter bestehen, persönliche Schutzausrüstung (zugelassene Gummihandschuhe, Gesichtsschutz und flammenhemmende Kleidung) zum Schutz vor Stromschlägen sowie Verletzungen durch Funkenüberschläge.

AUSPACKEN UND PRÜFEN

Folgendes sollte im Lieferumfang enthalten sein:

1 Telaris ProInstall-100 oder Telaris ProInstall-200
6 Batterien, 1,5 V, AA (Mignon)
3 Messleitungen
1 Netzmessleitung
3 Krokodilklemmen
3 Prüfsonden
1 Fernsonde
1 CD mit Bedienungsanleitung
1 Transporttasche
1 Gepolsterter Gurt

Falls etwas fehlen oder beschädigt sein sollte, lassen Sie bitte das komplette Paket von Ihrem Händler gegen ein einwandfreies austauschen.

Drehschalter bedienen

Mit dem Drehschalter (Abbildung 1 und Tabelle 4) wählen Sie die gewünschte Messfunktion aus.

Warnungen

Nicht ohne aufgesetzte Schutzkappe in CAT III- oder CAT IV-Umgebungen einsetzen. Die Schutzkappe verkleinert die offene Sondenmetallfläche auf unter 4 mm. Dies vermindert das Risiko der Lichtbogenbildung bei Kurzschlüssen.

Die Tasten

Mit dem Drehschalter wählen Sie die gewünschte Messfunktion. Mit den Tasten steuern bedienen Sie das Prüfgerät, wählen Testergebnisse zur Anzeige und blättern durch ausgewählte Testergebnisse.

Nummer Messfunktion
1	Startet die ausgewählte Prüfung. Die TEST-Taste ist von einem „Touchpad" umgeben. Das Touchpad misst das Potenzial zwischen Bediener und dem PE-Anschluss des Prüfgerätes. Falls der Schwellwert von 100 V überschritten wird, leuchtet das Symbol △ über dem Touchpad auf.
2	• Speicherplätze durchblättern. • Speicherplatzcodes festlegen.
3 Leuchtet oberhalb des Touchpads auf.
4	• Ruft den Speichermodus auf. • Aktiviert die Speicher-Softtastenauswahlen (F1, F2, F3, F4).
5 Schaltet die Hintergrundbeleuchtung ein und aus.
6	Schaltet das Prüfgerät ein und aus. Das Prüfgerät schaltet sich auch automatisch ab, wenn es 10 Minuten lang nicht benutzt wird.
7	• Schleifeneingangsauswahl (L-N, L-PE). • Spannungseingangsauswahl (L-N, L-PE, N-PE). • FI/RCD-Bemessungsstrom (10, 30, 100, 300, 500, 1000 mA) • SpeicherAUSWAHL.
8	• FI/RCD-Strommultiplikator (x 1/2, x 1, x 5) • SpeicherABLAGE.
9	FI/RCD wählen: Typ AC (sinusförmig), Typ AC selektiv, Typ A (Halbwelle), Type A selektiv, Typ B (geglättete Gleichspannung) oder Typ B selektiv.SpeicherABRUF.
10	FI/RCD-Prüfpolarität (0, 180 Grad).Isolationsprüfspannung (100, 250, 500 oder 1000 V).SpeicherLÖSCHUNG.
11 Durchgang
12 Isolationswiderstand
13 Sch eifenimpedanz – Hochstromauslösung
14 Sch eifenimpedanz – keine Auslösung
15 FI/RCD-Auslösezeit
16 FI/RCD-Auslösestrom
17 Volt
18 Phasendrehung
19 Erdungswiderstand
20 Drehschalter

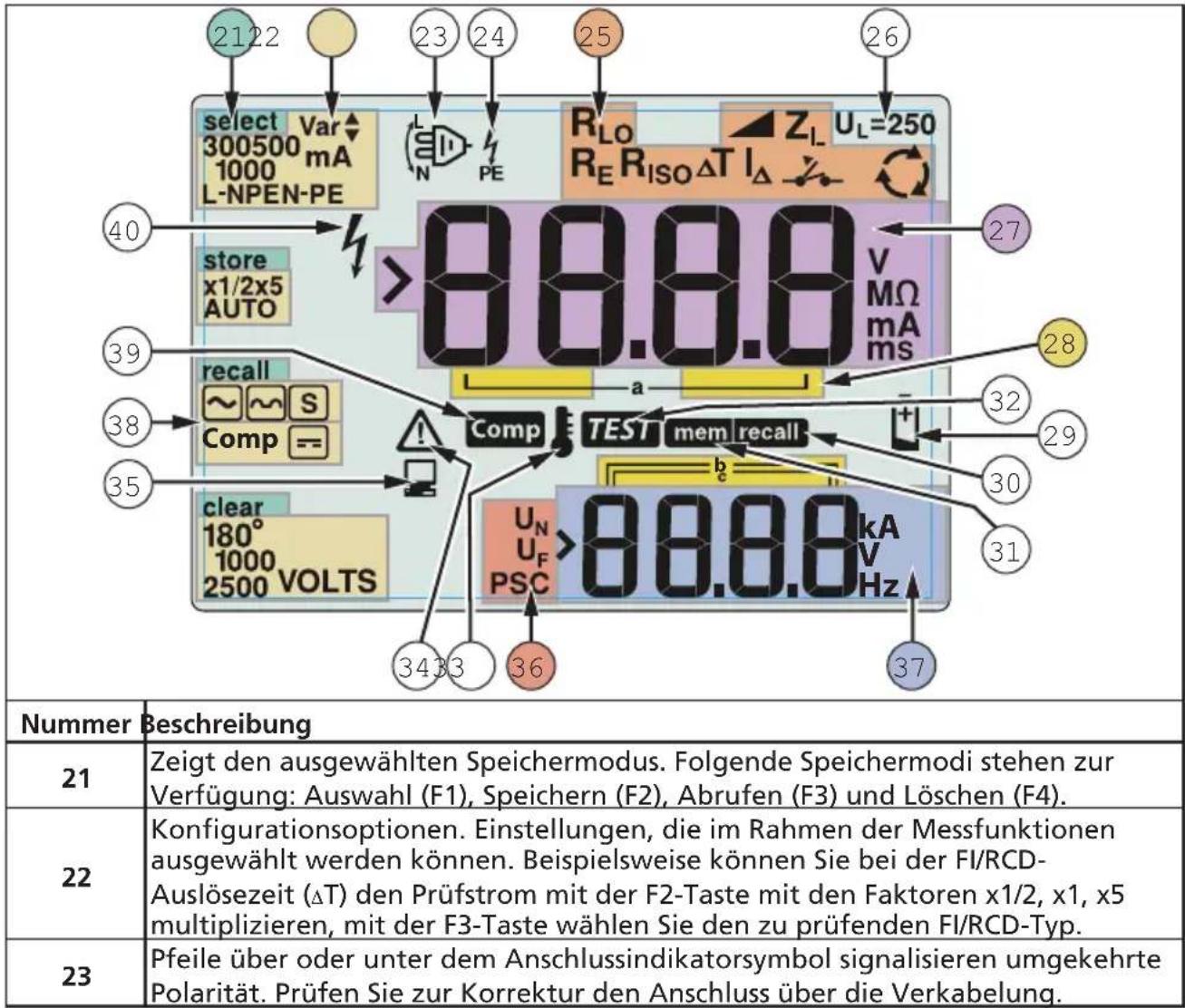

Das Display

24	Anschlussindikatorsymbol. Ein Anschlussindikatorsymbol mit einem Punkt (O) in der Mitte signalisiert, dass der Anschluss für die ausgewählte Funktion verwendet wird. Die Anschlüsse:• L (Außenleiter)• PE (Schutzerde)• N (Neutralleiter)
25	Zeigt die per Drehschalter ausgewählte Einstellung. Die primäre Messwertanzeige wird an die jeweilige Schaltereinstellung angeglichen. Die einzelnen Drehschaltereinstellungen:[IMAGE]
26	Zeigt die voreingestellte Fehlerspannungsgrenze. Die Standardeinstellung beträgt 50 V. An manchen Standorten muss die Fehlerspannung gemäß lokalen Elektrotechnikbestimmungen auf 25 V eingestellt werden.codes. Beim Einschalten des Prüfgerätes können Sie die Fehlerspannung mit der F4-Taste zwischen 25 V und 50 V umschalten. Der eingestellte Wert erscheint im Display, der Wert wird beim Abschalten des Prüfgerätes gespeichert.
27	Primärdisplay und Maßeinheiten.
28	Speicherstellen Detaillierte Hinweise zur Nutzung von Speicherstellen finden Sie auf Seite 37.
29	Energiestandwarnung Zusätzliche Hinweise zu Batterien und Energieverwaltung finden Sie unter „Batterien prüfen und austauschen“ auf Seite 41.
30	Erscheint, wenn Sie die Abruftaste drücken und sich gespeicherte Daten anschauen.
31	Erscheint, wenn Sie die Speichertaste drücken.
32	Erscheint, wenn Sie die Prüftaste drücken. Verschwindet nach Abschluss der Prüfung.
33	Erscheint bei Überhitzung des Gerätes. Bei Überhitzung des Gerätes werden die Schleifenprüfung- und FI/RCD-Funktionen verhindert.
34	Erscheint beim Auftreten eines Fehlers. Messungen werden verhindert. Eine Auflistung nebst Erklärungen möglicher Fehlercodes finden Sie unter „Fehlercodes“ auf Seite 16.
35	Erscheint, wenn das Gerät Daten über die Amprobe-PC-Software überträgt.
36	Name der sekundären Messfunktion. U_N – Prüfspannung zur IsolationsprüfungUF – Fehlerspannung. Misst Neutralleiter gegen Erde.PSC – Voraussichtlicher Kurzschlussstrom. Wird aus gemessener Spannung und Impedanz berechnet.
37	Sekundärdisplay und Maßeinheiten. Bei manchen Messungen werden mehrere Ergebnisse oder ein anhand der Messergebnisse berechneter Wert zurückgegeben. Dies erfolgt bei:• Volt • FI/RCD-Auslösezeit• Isolationsprüfung • FI/RCD-Auslösestrom• Schleifen-/Leitungsimpedanz
38	Drücken Sie F3 zum Ausgleichen der Messleitungen vor der Durchgangsprüfung.
39	Erscheint, wenn ein Ausgleichswert zur Prüfung vorhanden ist.
40	Potentielle Gefahr. Erscheint, wenn hohe Spannungen gemessen oder ausgegeben werden.

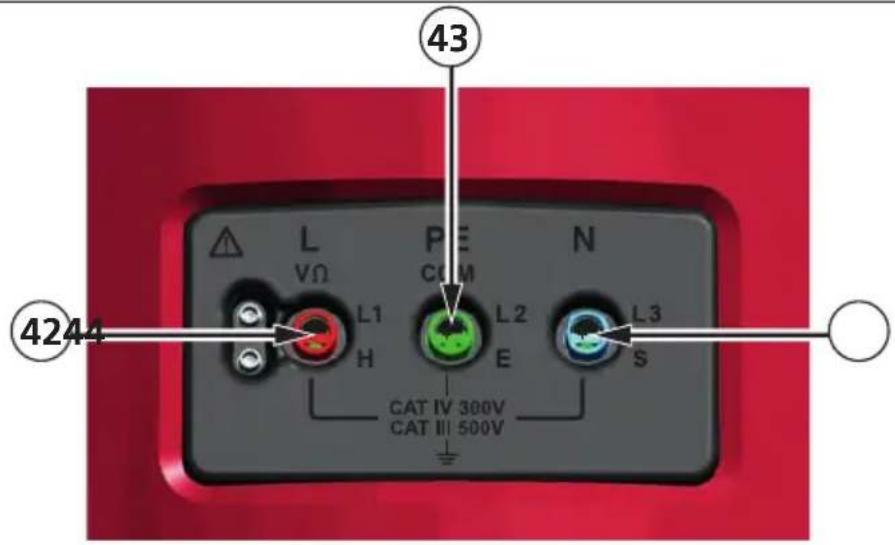

Eingangsanschlüsse

Mit dem Drehschalter wählen Sie die gewünschte Messfunktion.

43 4244 L VΩ PE COM L1 H L2 E N L3 S CAT IV 300V CAT III 500V

Nummer	Beschreibung
42	L (Außenleiter)
43 PE	(Schutzerde)
44 N	(Neutralleiter)

IR-Port verwenden

Die Modelle Telaris ProInstall-100 und Telaris ProInstall-200 sind mit einem IR-Port (Infrarot) ausgestattet (siehe Abbildung 23), über den das Prüfgerät mit einem Computer verbunden und Messdaten über die Amprobe-PC-Software übertragen werden können. Auf diese Weise lassen sich Fehlersuche und Datenaufzeichnung automatisieren, die Wahrscheinlichkeit von Bedienungsfehlern minimieren sowie Messungsdaten in einem für Ihren Bedarf geeigneten Format sammeln, organisieren und anzeigen. Mehr Informationen zum Einsatz des IR-Ports finden Sie unter „Messergebnisse übertragen“ auf Seite 40.

Fehlercodes

Unterschiedliche Fehlerzustände werden vom Prüfgerät erkannt und durch das Symbol ⚠, das Kürzel „Err“ und eine Fehlernummer im Primärdisplay angezeigt. Schauen Sie sich dazu die nachstehende Tabelle an. Beim Auftreten solcher Fehler werden Messungen verhindert, laufende Messungen nötigenfalls gestoppt.

[rr] ⚠️

Abbildung 6. Fehlanzeige

Fehlerzustand Code	Lösung
Selbsttest fehlgeschlagen	1	Lassen Sie das Prüfgerät vom Amprobe-Kundendienst warten.
Überhitzung 2 Warten Sie, bis das Prüfgerät abgekühlt ist.
Fehlerspannung 4		Prüfen Sie die Installation, insbesondere die Spannung zwischen Neutralleiter und Schutzerde.
Ungewöhnlich hoher Sondenwiderstand	6	Treiben Sie die Erdspieße tiefer in den Boden. Stampfen Sie den Boden in unmittelbarer Nähe der Erdspieße fest. Befeuchten Sie den Boden um die Erdspieße herum mit Wasser, lassen Sie jedoch kein Wasser an den Erdungsleiter gelangen.

Einschaltoptionen

Zur Auswahl einer Einschaltoption halten Sie die Funktionstaste gedrückt, während Sie die Taste ① betätigen, anschließend lassen Sie die Taste wieder los. Einschaltoptionen bleiben beim Abschalten des Prüfgerätes erhalten. Schauen Sie sich dazu die nachstehende Tabelle an.

L-n

GB-Modus gewählt Automatischer

l-n n-l

Leitungtausch gewählt

Abbildung 7. Leitungstausch-Modi

Tasten Einschaltoptionen
	Außen- und Neutralleiter vertauschen. Zwei unterschiedliche Betriebsmodi sind möglich. Sie können das Prüfgerät so konfigurieren, dass es im L-n-Modus oder L-n n-L-Modus arbeitet; siehe Abbildung 7.Im L-n-Modus dürfen die L- und N-Leiter NIEMALS vertauscht werden. Dies ist eine Vorgabe, die in bestimmten Regionen einschließlich Großbritannien gilt. Das Symbol erscheint im Display und signalisiert, dass L- und N-Leiter vertauscht wurden, eine Messung verhindert wird. Ermitteln und beheben Sie die Ursache dieses Systemfehlers, bevor Sie fortfahren. Im L-n-Modus wird zusätzlich die FI/RCD x 1/2-Auslösezeit gemäß GB-Vorgaben auf 2 Sekunden eingestellt.Im L-n n-L-Modus erlaubt das Gerät das Vertauschen der L- und N-Leiter, Messungen sind möglich.Hinweis: An Stellen, an denen gepolte Stecker und Steckdosen eingesetzt werden, kann das Leitungen-vertauscht-Symbol ( ) signalisieren, dass die Steckdose nicht korrekt verkabelt wurde. Beheben Sie dieses Problem, bevor Sie weitere Messungen ausführen.
	Fehlerspannungslimit. Schaltet die Fehlerspannung zwischen 25 V und 50 V um.Die Standardeinstellung beträgt 50 V.
	Zeigt die Seriennummer des Prüfgerätes. Das Primärdisplay zeigt die ersten vier Ziffern, das Sekundärdisplay die nächsten vier Ziffern.
	Durchgangsprüfungssignal. Schaltet das akustische Signal bei der Durchgangsprüfung ein und aus. Per Vorgabe eingeschaltet.

Spannung und Frequenz messen

L·N 4 230.0 TEST 50.0 Hz Uₗ= 50

Abbildung 8. Spannungsanzeige/Schalterstellung und Anschlussbelegung

So messen Sie Spannung und Frequenz:

1. Bringen Sie den Drehschalter in die Stellung V.

2. Nutzen Sie bei dieser Messung sämtliche Anschlüsse (rot, blau und grün). Beim Messen von Netzspannung können Sie Messleitungen oder Netzkabel verwenden.

3. Das Primärdisplay (oben) zeigt die Wechselspannung. Das Prüfgerät ermittelt Netzspannungen bis 500 V.Mit der F1-Taste schalten Sie die Spannungsmessung zwischen L-PE, L-N und N-PE um.

4. Das Sekundärdisplay (unten) zeigt die Frequenz der Spannung.

⚠️⚠️Warnung

Es ist nicht möglich, die Verbindungen des N- und PE-Anschlusses in der Steckdose durch eine alleinige Spannungsmessung zuverlässig zu überprüfen. Um dies zu gewährleisten, empfehlen wir, dies durch eine Messung der Schleifen- und Leitungsimpedanz zu überprüfen.

Grund dafür ist, dass die Spannungen L-N, L-PE und N-PE gleichzeitig vom Prüfgerät gemessen werden und durch offene Leitungen in Zusammenhang mit Widerständen (Lasten) und Kapazitäten des Installationsnetzes in Kombination mit den Innenwiderständen des Prüfgerätes selbst beeinflusst werden. Dieses Phänomen tritt besonders dann auf, wenn der N fehlt/offen ist und kann zu einer fehlerhaften Messung/Anzeige führen.

Isolationswiderstand müssen

RISO 8.14 MΩ UN 500 VOLTS 500 VDC UL= 50

Abbildung 9. Isolationswiderstand/Schalterstellung und Anschlussbelegung

⚠️ ⚠️ Warning

Damit es nicht zu Stromschlägen kommt, sollten Messungen ausschließlich an spannungslosen Stromkreisen durchgeführt werden.

So messen Sie den Isolationswiderstand:

1. Bringen Sie den Drehschalter in die Stellung Riso.

2. Bei dieser Prüfung verwenden Sie die L- und PE-Anschlüsse (rot und grün).

3. Wählen Sie die Prüfspannung mit F4. Die meisten Isolationsprüfungen werden mit 500 V durchgeführt, allerdings sind lokale Prüfbestimmungen zu beachten.

4. Halten Sie TEST gedrückt, bis sich die Messwerte stabilisieren.

Hinweis: Die Messung wird verhindert, falls eine Spannung in der Leitung erkannt wird.

• Das Primärdisplay (oben) zeigt den Isolationswiderstand.
• Das Sekundärdisplay (unten) zeigt die aktuelle Prüfspannung.

Hinweis: Bei normaler Isolierung mit hohem Widerstand sollte die tatsächliche Prüfspannung (UN) grundsätzlich mit der programmierten Spannung übereinstimmen oder diese übertreffen. Bei schlechtem Isolationswiderstand wird die Prüfspannung automatisch reduziert, um den Prüfstrom in einem sicheren Bereich zu halten.

Durchgang prüfen

Abbildung 10. Durchgangsanzeige/Schalterstellung und Anschlussbelegung

Eine Durchgangsprüfung wird zur Überprüfung auf intakte Verbindungen eingesetzt; dazu wird eine hoch aufgelöste Widerstandsmessung vorgenommen. Dies ist insbesondere bei der Überprüfung von Schutzerdeverbindungen wichtig.

Hinweis: In Ländern, in denen elektrische Stromkreise ringförmig ausgeführt werden, sollten Sie eine Ende-zu-Ende-Prüfung des Rings vornehmen.

⚠️⚠️ Warnung

• Messungen sollten nur an spannungslosen Stromkreisen durchgeführt werden.
• Messergebnisse können durch Impedanzen paralleler Schaltungen oder durch Transientenströme beeinflusst werden.

So führen Sie eine Durchgangsprüfung aus:

1. Bringen Sie den Drehschalter in die Stellung RLO.
2. Bei dieser Prüfung verwenden Sie die L- und PE-Anschlüsse (rot und grün).
3. Halten Sie die Prüfspitzen der Messleitungen vor der Durchgangsprüfung aneinander. Halten Sie die F3-Taste gedrückt, bis die Ausgleichsanzeige erscheint. Das Prüfgerät misst den Messspitzenwiderstand, speichert den Wert und subtrahiert diesen von den Messwerten. Der Widerstandswert bleibt auch beim Abschalten gespeichert; so müssen Sie die Schritte nicht bei jedem Einsatz des Instruments wiederholen.

Hinweis: Achten Sie darauf, dass frische Batterien eingelegt sind, bevor Sie die Messleitungen ausgleichen.

1. Halten Sie gedrückt, bis sich die Messwerte stabilisieren. Wenn das Durchgangsprüfungssignal eingeschaltet ist, gibt das Messgerät bei Messwerten unter 2 Ω einen Dauerton aus; bei Messwerten über 2 Ω wird kein kontinuierliches Signal ausgegeben. Falls der Stromkreis Spannung führt, wird der Test nicht ausgeführt, die Wechselspannung erscheint im Sekundärdisplay (unten).

Schleifen-/Leitungsimpedanz messen

ZL UL= 50 L-PE 4 0.23 Ω PSC 1000 A Z1 NO TRIP

Abbildung 11. Schleifen-/Leitungsimpedanz / Schalterstellung und Anschlussbelegung

Schleifenimpedanz (Außenleiter gegen Schutzleiter, L-PE)

Die Schleifenimpedanz ist die zwischen Außenleiter (L) und Schutzerde (PE) gemessene Quellenimpedanz. Zusätzlich können Sie den Erdfehlerstrom (PSC) bestimmen. Dieser entspricht dem Strom, der potenziell fließen kann, wenn der Außenleiter mit dem Schutzleiter kurzgeschlossen wird. Das Prüfgerät berechnet den PSC durch Teilen der gemessenen Netzspannung durch die Schleifenimpedanz. Die Schleifenimpedanz-Funktion erzeugt einen Prüfstrom gegen Erde. Falls sich FIs/RCDs im Stromkreis befinden, können diese ausgelöst werden. Um ein Auslösen zu vermeiden, wählen Sie grundsätzlich die Nichtauslösungsfunktion (ZI No Trip) über den Drehschalter. Bei der Nichtauslösungsfunktion wird eine spezielle Prüfung durchgeführt, die ein Auslösen der FIs/RCDs im System verhindert. Wenn Sie sicher sind, dass sich keine FIs/RCDs im Schaltkreis befinden, können Sie die ZI-Hochstromfunktion (ZI Hi Current) nutzen, die eine schnellere Prüfung ermöglicht.

Hinweis: Falls L- und N-Anschlüsse vertauscht werden, wechselt das Prüfgerät diese automatisch intern und fährt mit der Prüfung fort. Sofern das Prüfgerät zum Einsatz in Großbritannien konfiguriert wurde, wird die Prüfung verhindert. Dieser Zustand wird durch das Symbol ( ) signalisiert.

Tipp: Wir empfehlen zusätzlich zu jeder Schleifenimpendanzmessung ebenfalls die Leitungsimpedanz zu messen, um eine korrekte Verdrahtung sicherzustellen. Dies stellt die richtige Verbindung von Außenleiter (L) und Neutralleiter (N) für den Kurzschluss- und Überlastungsschutz sicher.

So messen Sie die Schleifenimpedanz im Nichtauslösungsmodus:

⚠️⚠️ Warnung

FI/RCD-Auslösung im Schaltkreis verhindern:

• Nutzen Sie für Schleifenmessungen grundsätzlich die Einstellung Z_1 NO TRIP
• Bei Vorlast kann der FI/RCD ausgelöst werden.
• Fls/RCDs mit einem Nennfehlerstrom von 10 mA werden ausgelöst.

Hinweis: Zum Ausführen einer Schleifenimpedanzprüfung in einem Schaltkreis mit einem 10-mA-FI/RCD, empfehlen wir eine FI/RCD-Auslösezeitprüfung. Nutzen Sie für diese Prüfung einen Nennprüfstrom von 10 mA, Faktor x ½.

Falls die Fehlerspannung unter 25 V oder 50 V (je nach örtlichen Vorgaben) liegt, ist die Schleife in Ordnung. Zur Berechnung der Schleifenimpedanz teilen Sie die Fehlerspannung durch 10 mA (Schleifenimpedanz = Fehlerspannung x 100).

1. Bringen Sie den Drehschalter in die Stellung Z_1 NO TRIP.
2. Schließen Sie alle drei Messleitungen an die L-, PE- und N-Anschlüsse (rot, grün und blau) des Prüfgerätes an. Es dürfen ausschließlich die kalibrierten, mitgelieferten Messleitungen eingesetzt werden! Der Widerstand der kalibrierten Messleitungen wird automatisch vom Ergebnis abgezogen.
3. Wählen Sie mit der F1-Taste L-PE aus. Das Display zeigt Z_L und den Indikator
4. Verbinden Sie sämtliche Messleitungen mit L, PE und N des zu prüfenden Systems oder schließen Sie das Netzkabel an die zu prüfende Steckdose an.

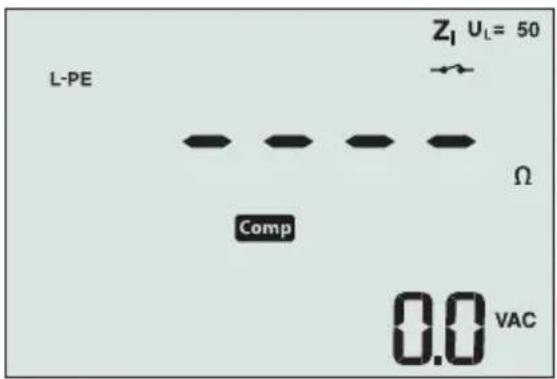

Abbildung 12. Display nach der Nullstellung

1. Drücken Sie kurz Warten Sie den Abschluss der Prüfung ab. Das Primärdisplay (oben) zeigt die Schleifenimpedanz. In Das Sekundärdisplay (unten) zeigt den voraussichtlichen Kurzschlussstrom (PSC) in Ampere oder Kiloampere.

Diese Prüfung dauert einige Sekunden. Falls der Stromkreis bei laufender Prüfung getrennt wird, endet die Prüfung automatisch.

Hinweis: Bei Vorlast des Stromkreises können Fehler bei der Prüfung auftreten.

So messen Sie die Schleifenimpedanz bei Hochstromauslösung:

Wenn sich bei der Prüfung keine Fls/RCDs im System befinden, können Sie die Schleifenimpedanzprüfung mit Hochstrom, Außenleiter-Erde (L-PE) ausführen.

1. Bringen Sie den Drehschalter in die Stellung Z _1-2 TRIP
2. Schließen Sie alle drei Messleitungen an die L-, PE- und N-Anschlüsse (rot, grün und blau) des Prüfgerätes an. Es dürfen ausschließlich die kalibrierten, mitgelieferten Messleitungen eingesetzt werden! Der Widerstand der kalibrierten Messleitungen wird automatisch vom Ergebnis abgezogen.
3. Wählen Sie mit der F1-Taste L-PE aus. Das Symbol - erscheint und zeigt an, dass der Hochstromauslösungsmodus ausgewählt wurde.
4. Wiederholen Sie die Schritte 4 – 8 der vorherigen Prüfung.

⚠️ ⚠️ Warnung

Das Symbol 📋 im Display weist auf den Hochstrom-Schleifenmodus hin – sämtliche FIs/RCDs im System werden ausgelöst.

Schleifenimpedanz (Hochstromauslösung) in IT-Systemen

Die Impedanz, die bei der Prüfung Außenleiter gegen Erde gemessen wird, hängt vom Zustand des IT-Systems ab. Bei intakten Systemen sollte eine sehr hohe Impedanz gemessen werden. Niedrige Impedanzen können durch einen kurzgeschlossenen Überspannungsschutz, eingeschliffene Lasten oder Primärfehler verursacht werden. Es handelt sich um keine gewöhnliche Prüfung, da der Status des Systems bekannt sein muss, bevor die eigentliche Bedeutung des Messwertes ermittelt werden kann. Nutzen Sie die Netzmessleitung, schließen Sie die N-Ader jedoch nicht an das Instrument an – lediglich die Eingänge PE und L werden genutzt. Siehe Abbildung 18a. Hinweis: Bei niedriger Impedanz werden Fls/RCDs bei diesem Test ausgelöst.

Leitungsimpedanz

Der Leitungsimpedanz ist die zwischen Außenleitern oder Außenleiter und Neutralleiter gemessene Quellenimpedanz. Diese Funktion ermöglicht folgende Prüfungen:

- Schleifenimpedanz, Außenleiter gegen Nullleiter.

Tipp: Wir empfehlen zusätzlich zu jeder Schleifenimpendanzmessung ebenfalls die Leitungsimpedanz zu messen, um eine korrekte Verdrahtung sicherzustellen.

Dies stellt die richtige Verbindung von Außenleiter (L) und Neutralleiter (N) für den Kurzschluss- und Überlastungsschutz sicher.

- Außenleiter-zu Außenleiter-Impedanz bei Dreiphasensystemen.

- Zwei-Leiter L-PE Schleifenmessungen, wenn Neutralleiter nicht verfügbar ist. Somit kann eine 2-Leiter Schleifenmessung mit hoher Stromstärke durchgeführt werden. Verbinden Sie hierzu den Außenleiter mit dem L-Eingang und den Schutzleiter (PE) mit dem N-Eingang. Bei mit FIs/RCDs gesicherten Stromkreisen lässt sich die Verfahren nicht anwenden, da diese ausgelöst werden.

- Voraussichtlicher Kurzschlussstrom (PSC). Dies ist der Strom, der potenziell fließen kann, wenn der Außenleiter gegen den Neutralleiter oder einen anderen Phasenleiter kurzgeschlossen wird. Das Prüfgerät berechnet den PSC-Strom durch Teilen der gemessenen Netzspannung durch die Leitungsimpedanz.

L-N 4 0.23 Ω PSC 1000 A U_L = 50

Abbildung 14. Anzeige der Leitungsimpedanz

So messen Sie die Leitungsimpedanz:

1. Bringen Sie den Drehschalter in die Stellung Z_1 TRIP. Durch das Symbol zeigt das LC-Display an, dass der Hochstrom-Schleifenmodus gewählt wurde.
2. Schließen Sie die rote Leitung an L (rot), die blaue Leitung an N (blau) an. Es dürfen ausschließlich die kalibrierten, mitgelieferten Messleitungen eingesetzt werden! Der Widerstand der kalibrierten Messleitungen wird automatisch vom Ergebnis abgezogen.
3. Wählen Sie mit der F1-Taste L-N aus.

⚠️ ⚠️ Warning

Achten Sie bei diesem Schritt sorgfältig darauf, nicht L-PE auszuwählen, da eine Hochstrom-Schleifenprüfung durchgeführt wird. Sämtliche FIs/RCDs im System werden ausgelöst, wenn Sie fortfahren.

Hinweis: Schließen Sie die Messleitungen bei Einphasenprüfung an Außenleiter und Neutralleiter des Systems an. Bei Dreiphasensystemen schließen Sie die Messleitungen zur Prüfung der Leitung-zu-Leitung-Impedanz an zwei Phasen an.

1. Drücken Sie kurz TEST. Warten Sie den Abschluss der Prüfung ab.

2. Das Primärdisplay (oben) zeigt die Leitungsimpedanz.

3. Das Sekundärdisplay (unten) zeigt den voraussichtlichen Kurzschlussstrom (PSC).

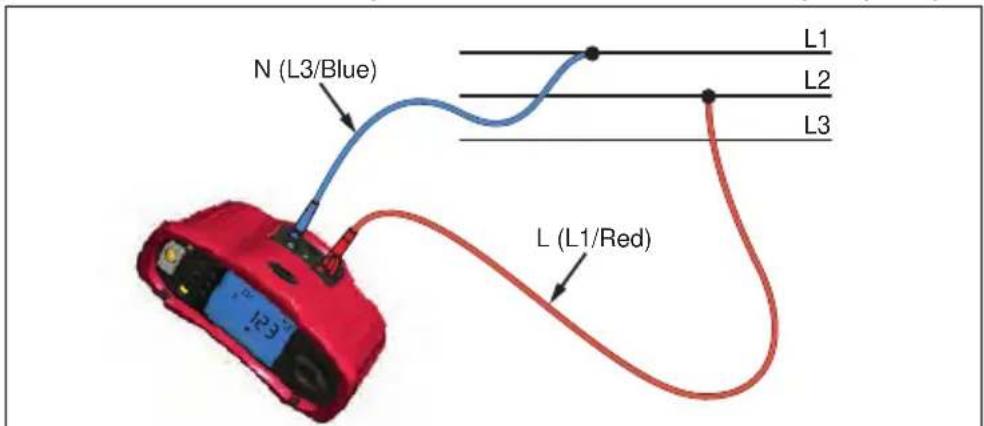

Zur Messung in einem 500-V-Dreiphasensystem wählen Sie die in Abbildung 15 gezeigte Verbindung.

Abbildung 15. Messung in einem Dreiphasensystem

FI/RCD-Auslösezeit messen

30 mA x1 ~ 0° U_F 26 mS ΔT U_L = 50 10.0 VAC ΔT Δ

Abbildung 16. Anzeige der FI/RCD-Auslösezeit / Schalterstellung und Anschlussbelegung

Bei diesem Test wird ein kalibrierter Fehlerstrom in den Stromkreis eingespeist, der FI/RCD zum Auslösen bringt. Des Prüfgerät misst die Zeit bis zum Auslösen des FI/RCD und zeigt diese Zeit anschließend an. Diese Prüfung können Sie mit Messleitungen oder dem Netzkabel ausführen. Die Prüfung wird an einem unter Spannung stehenden System ausgeführt.

Sie können das Prüfgerät auch zur Messung der FI/RCD-Auslösezeit im Auto-Modus einsetzen; dies erleichtert die Ausführung der Prüfung, wenn keine zweite Person zur Hand ist.

Hinweis: Bei der Messung der Auslösezeit beliebiger FI/RCD-Typen führt das Prüfgerät zunächst einen Vortest aus und ermittelt, ob die eigentliche Prüfung eine Fehlerspannung oberhalb des Grenzwertes (25 oder 50 V) bewirkt.

Damit keine falschen Auslösezeiten bei FIs/RCDs vom S-Typ (Zeitverzögerung) ermittelt werden, wird zwischen Vortest und eigentlicher Prüfung eine Pause von 30 Sekunden eingelegt. Bei diesem FI/RCD-Typ ist eine Verzögerung erforderlich, da sich Differenzströme zunächst stabilisieren müssen, bevor die eigentliche Prüfung ausgeführt werden kann.

⚠️⚠️ Warnung

• Verlustströme hinter dem Fehlerstrom-Schutzgerät können die Messung beeinflussen.
  • Die angezeigte Fehlerspannung bezieht sich auf den Nennfehlerstrom des FI/RCD.
• Potenzialfelder anderer Erdunginstallationen können sich auf die Messung auswirken.
• Dem FI/RCD nachgeschaltete Komponenten (Motoren, Kondensatoren) können zu einer deutlichen Verlängerung der Auslösezeit führen.

Hinweis: Falls L- und N-Anschlüsse vertauscht werden, wechselt das Prüfgerät diese automatisch intern und fährt mit der Prüfung fort. Falls das Prüfgerät zum Einsatz in Großbritannien konfiguriert wurde, ist keine Prüfung möglich; Sie müssen zunächst ermitteln, warum L und N vertauscht wurden.

Dieser Zustand wird durch das Symbol ( ) signalisiert.

FIs/RCDs vom Typ A und Typ B verfügen nicht über die 1000-mA-Option.

So messen Sie die FI/RCD-Auslösezeit:

1. Bringen Sie den Drehschalter in die Stellung T .
2. Wählen Sie den FI/RCD-Nennstrom (10, 30, 100, 300, 500 oder 1000 mA) mit der F1-Taste.
3. Wählen Sie den Prüfstrommultiplikator (x ½, x 1, x 5 oder Auto) mit der F2-Taste. Bei dieser Prüfung wird gewöhnlich der Multiplikator x 1 eingesetzt.
4. Wählen Sie die FI/RCD-Prüfwellenform mit der F3-Taste:

- Wechselstrom zur Prüfung von AC-Typen (FI/RCD-Standardtypen für Wechselstrom) und A-Typen (impulssensitive Gleichstrom-FIs/RCDs)

- Halbwellenstrom zur Prüfung von A-Typen (impulssensitive Gleichstrom-FIs/RCDs)

– Verzögertes Ansprechen zur Prüfung von Wechselstrom-FIs/RCDs vom Typ S

(Wechselstrom-Fls/RCDs mit Zeitverzögerung)

- Verzögertes Ansprechen zur Prüfung von A-FIs/RCDs vom Typ S (impulssensitive

Gleichstrom-Fls/RCDs mit Zeitverzögerung)

– Geglätteter Gleichstrom zur Prüfung von FIs/RCDs vom Typ B

- Verzögertes Ansprechen zur Prüfung von B-FIs/RCDs vom Typ S (geglätteter-

Gleichstrom-Fls/RCDs mit Zeitverzögerung)

1. Wählen Sie die Prüfstromphase (0 ° oder 180 °) mit der F4-Taste. Fls/RCDs sollten mit beiden Phaseneinstellungen geprüft werden, da ihre Ansprechzeit deutlich phasenabhängig ausfallen kann.

Hinweis: Bei FIs/RCDs vom B-Typ (--) oder S-Typ B (--) müssen Sie beide

Phaseneinstellungen prüfen, alle drei Messleitungen sind erforderlich.

1. Drücken Sie kurz TEST. Warten Sie den Abschluss der Prüfung ab.

2. Das Primärdisplay (oben) zeigt die Auslösezeit.

3. Das Sekundärdisplay zeigt die Fehlerspannung relativ zum Nennfehlerstrom.

So messen Sie die FI/RCD-Auslösezeit im Auto-Modus:

1. Verbinden Sie das Prüfgerät mit der Steckdose.
2. Bringen Sie den Drehschalter in die Stellung T .
3. Wählen Sie den FI/RCD-Nennstrom (10, 30 oder 100 mA) mit der F1-Taste.
4. Wählen Sie den Auto-Modus mit der F2-Taste.
5. Wählen Sie die FI/RCD-Prüfwellenform mit der F3-Taste.
6. Drücken Sie kurz TEST

Das Prüfgerät speist den FI/RCD-Nennstrom (Faktor 12 x) 310 oder 510 ms lang (2 Sekunden in Großbritannien) ein. Die Prüfung endet, wenn der FI/RCD auslöst. Falls der FI/RCDs nicht auslöst, kehrt das Prüfgerät die Phasen um und wiederholt den Test. Bei Auslösung des FI/RCD endet die Prüfung.

Sollte der FI/LCD nicht auslösen, stellt das Prüfgerät die ursprüngliche Phaseneinstellung wieder her und speist den FI/RCD-Strom mit dem Faktor x 1 ein. Der FI/RCD sollte auslösen, das Prüfergebnis erscheint im Primärdisplay.

1. Setzen Sie den FI/RCD zurück.
2. Das Prüfgerät kehrt die Phasen um und wiederholt den 1-x-Test. Der FI/RCD sollte auslösen, das Prüfergebnis erscheint im Primärdisplay.
3. Setzen Sie den FI/RCD zurück.
4. Das Prüfgerät stellt die ursprüngliche Phaseneinstellung wieder her und speist den FI/RCD Nennstrom mit dem Faktor 5 x 50 ms lang ein. Der FI/RCD sollte auslösen, das Prüfergebnis erscheint im Primärdisplay.
5. Setzen Sie den FI/RCD zurück.
6. Das Prüfgerät kehrt die Phasen um und wiederholt den 5-x-Test. Der FI/RCD sollte auslösen, das Prüfergebnis erscheint im Primärdisplay.
7. Setzen Sie den FI/RCD zurück.

- Mit den Aufwärts-/Abwärtstasten ▲ können Sie sich die Prüfergebnisse anzeigen lassen. Das erste Ergebnis entspricht der zuletzt vorgenommenen Messung, der Stromprüfung mit Faktor 5 x. Mit der Abwärtstaste ▲ blättern Sie bis zur ersten

Prüfung mit Faktor 12 x zurück.

1. Die Prüfergebnisse werden nicht permanent gespeichert. Falls Sie die Prüfergebnisse speichern möchten, drücken Sie MEMORY und führen die unter „Messwerte speichern und abrufen“ auf Seite 37 dieser Anleitung angegebenen Schritte aus.

Hinweis: Sie müssen jedes einzelne Prüfergebnis nach der Auswahl mit den Aufwärts-/Abwärtstasten separat speichern.

FI/RCD-Auslösestrom messen

30 mA IΔ UL= 50 33 mA 180° Uf 10.0 VAC IΔN

Abbildung 17. FI/RCD-Auslösestrom / Schalterstellung und Anschlussbelegung

Diese Prüfung misst den FI/RCD Auslösestrom durch Anlegen einer Prüfspannung und schrittweiser Erhöhung des Stromes, bis der FI/RCD auslöst. Für diese Prüfung können Sie die Messleitungen oder das Netzkabel einsetzen. Zur Prüfung von Fls/RCDs vom Typ B ist eine dreiadrige Verbindung erforderlich.

⚠️⚠️ Warnung

• Verlustströme hinter dem Fehlerstrom-Schutzgerät können die Messung beeinflussen.
  • Die angezeigte Fehlerspannung bezieht sich auf den Nennfehlerstrom des FI/RCD.
• Potenzialfelder anderer Erdunginstallationen können sich auf die Messung auswirken.

Hinweis: Falls L- und N-Anschlüsse vertauscht werden, wechselt das Prüfgerät diese automatisch intern und fährt mit der Prüfung fort. Falls das Prüfgerät zum Einsatz in Großbritannien konfiguriert wurde, ist keine Prüfung möglich; Sie müssen zunächst ermitteln, warum L und N vertauscht wurden.

Dieser Zustand wird durch das Symbol ( ) signalisiert.

Fls/RCDs vom Typ A und Typ B verfügen nicht über die 1000-mA-Option.

So messen Sie den FI/RCD-Auslösestrom:

1. Bringen Sie den Drehschalter in die Stellung IΔN.
2. Wählen Sie den FI/RCD-Nennstrom (10, 30, 100, 300 oder 500 mA) mit der F1-Taste.
3. Wählen Sie die FI/RCD-Prüfwellenform mit der F2-Taste:

- Wechselstrom zur Prüfung von AC-Typen (FI/RCD-Standardtypen für Wechselstrom) und A-Typen (impulssensitive Gleichstrom-FIs/RCDs)

- Halbwellenstrom zur Prüfung von A-Typen (impulssensitive Gleichstrom-FIs/RCDs)

\~S – Verzögertes Ansprechen zur Prüfung von Wechselstrom-FIs/RCDs vom Typ S (Wechselstrom-FIs/RCDs mit Zeitverzögerung)

- Verzögertes Ansprechen zur Prüfung von A-FIs/RCDs vom Typ S (impulssensitive Gleichstrom-FIs/RCDs mit Zeitverzögerung)

- Geglätteter Gleichstrom zur Prüfung von Fls/RCDs vom Typ B

- Verzögertes Ansprechen zur Prüfung von B-FIs/RCDs vom Typ S (geglätteter-Gleichstrom-Fls/RCDs mit Zeitverzögerung)

1. Wählen Sie die Prüfstromphase (0 ° oder 180 °) mit der F4-Taste. Fls/RCDs sollten mit beiden Phaseneinstellungen geprüft werden, da ihre Ansprechzeit deutlich phasenabhängig ausfallen kann.

Hinweis: Bei FIs/RCDs vom B-Typ (--) oder S-Typ B (--) müssen Sie beide

Phaseneinstellungen prüfen, alle drei Messleitungen sind erforderlich.

1. Drücken Sie kurz TEST. Warten Sie den Abschluss der Prüfung ab.

- Das Primärdisplay (oben) zeigt die Auslösezeit.

FI/RDC-Prüfung in IT-Systemen

Bei der FI/RCD-Prüfung an Einsatzorten mit IT-Systemen ist ein spezielles Prüfverfahren erforderlich, da die Schutzerdeverbindung lokal geerdet, nicht direkt an die Netzstromversorgung gebunden wird.

Die Prüfung wird mit Messleitungen am Schaltkasten durchgeführt. Zur FI/RCD-Prüfung in IT-Systemen nutzen Sie die in Abbildung 18 gezeigte Anschlussart.

Abbildung 18. Anschluss zur FI/RCD-Prüfung in IT Systemen.

Der Prüfstrom tritt an der Oberseite des FI/RCD in den L-Anschluss ein und kehrt über den PE-Anschluss zurück.

Alternatives Verfahren

Bei der FI/RCD-Prüfung an der Steckdose in IT-Systemen: Nutzen Sie die Netzmessleitung, schließen Sie die N-Ader jedoch nicht an das Instrument an – lediglich die Eingänge PE und L werden genutzt. Siehe Abbildung 18a.

Erdungswiderstand messen

Abbildung 19. Anzeige des Erdungswiderstandes / Schalterstellung und Anschlussbelegung

Der Erdungswiderstand wird über drei Leiter gemessen; mit zwei Erdspießen und einer Erdungselektrode. Zu dieser Prüfung benötigen Sie das zusätzliche Erdungsspießset. Der Anschluss erfolgt gemäß den Angaben in Abbildung 20.

• Die höchste Genauigkeit wird erzielt, wenn der Abstand des mittleren Erdspießes 62 % des Abstands zum entfernten Erdspieß beträgt. Die Erdspieße sollten in einer geraden Linie gesetzt, die Leitungen voneinander getrennt werden, damit es nicht zu gegenseitiger Beeinflussung kommt.
• Die Erdungselektrode sollte beim Ausführen der Prüfung vom elektrischen System getrennt werden. Der Erdungswiderstand sollte nicht in einem spannungsführenden System gemessen werden.

Abbildung 20. Erdungswiderstandprüfung, Anschlussbelegung

So messen Sie den Erdungswiderstand:

1. Bringen Sie den Drehschalter in die Stellung R_E .

2. Drücken Sie kurz (TEST). Warten Sie den Abschluss der Prüfung ab.

3. Das Primärdisplay (oben) zeigt den Erdungswiderstand.
   • Die zwischen den Prüfkontakten ermittelte Spannung wird im Sekundärdisplay angezeigt. Der Test wird ausgesetzt, falls die Spannung mehr als 10 V beträgt.

4. Bei starken Störungen, erscheint Err 5 im Display. (Die Genauigkeit der Messung wird durch Störungen beeinträchtigt.) Mit der Abwärtstaste (↗ zeigen Sie den gemessenen Wert an. Mit der Aufwärtstaste (↘ kehren Sie wieder zur Fehlanzeige Err 5 zurück.
5. Bei einem zu hohen Sondenwiderstand wird Err 6 angezeigt. Der Sondenwiderstand lässt sich eventuell reduzieren, indem die Prüferdspieße tiefer in den Boden getrieben oder die Erde um die Prüfspieße herum angefeuchtet wird.

Phasenfolge messen

Abbildung 21. Phasenfolgeanzeige / Schalterstellung und Anschlussbelegung

Zur Prüfung der Phasenfolge nehmen Sie die Anschlüsse wie in Abbildung 22 gezeigt vor.

Abbildung 22. Anschlüsse bei Phasenfolgeprüfung

So führen Sie eine Prüfung der Phasenfolge aus:

1. Bringen Sie den Drehschalter in die Stellung

2. Das Primärdisplay (oben) zeigt:

• 123 bei korrekter Phasensequenz.
• 321 bei umgekehrter Phasensequenz.
- Falls eine unzureichende Spannung erkannt wird, werden Striche (---) anstelle von Zahlen angezeigt.

Speichermodus

Sie können Messwerte im Prüfgerät speichern:

• Telaris ProInstall-100 – bis 399
• Telaris ProInstall-200 – bis 1399

Die bei jeder Messung gespeicherten Daten setzen sich aus der eigentlichen Prüffunktion und sämtlichen vom Anwender auswählbaren Parametern zusammen.

Den Daten der einzelnen Messungen werden Datensatznummern, Datenunternummern und eine Daten-ID zugewiesen. Speicherstellenfelder werden wie nachstehend beschrieben verwendet.

Feld Beschreibung
a	Verwenden Sie das Datensatzfeld (a) zur Angabe eines Ortes; beispielsweise eines Raumes oder einer Schalttafelnummer.
b	Verwenden Sie das Datenunterfeld (b) zur Angabe einer Schaltkreisnummer.
c	Das Daten-ID-Feld (c) entspricht der Messungsnummer. Die Messungsnummer wird automatisch erhöht. Die Messungsnummer kann auch einen zuvor benutzten Wert annehmen, um eine vorherige Messung zu überschreiben.

So wechseln Sie in den Speichermodus:

1. Rufen Sie den Speichermodus mit der Taste MEMORY auf.

Das Display wechselt zur Speichermodusanzeige. Im Speichermodus erscheint das Symbol MEMORY im Display.

Das primäre numerische Display zeigt die Datensatznummer (a, 1 – 9999). Das sekundäre numerische Display zeigt die Datenunternummer (b, 1 – 9999). Die Daten-ID (c, 1 – 9999) erscheint, wenn Sie die F1-Taste mehrere Male drücken. Eine der Speicherstellen, a, b oder c, blinkt und zeigt an, dass diese Nummer mit den Aufwärts-/Abwärtstasten geändert werden kann.

1. Zum Aktivieren der zu ändernden Datensatznummer drücken Sie die F1-Taste. Die Datensatznummer blinkt. Zum Aktivieren der zu ändernden Datenunternummer drücken Sie die F1-Taste. Die Datenunternummer blinkt. Zum Ändern der Daten-ID drücken Sie die F1-Taste noch einmal.

2. Mit der Abwärtstaste (▲) vermindern, mit der Aufwärtstaste (▲) erhöhen Sie die aktive Nummer. Zum Speichern der Daten kann die Nummer auf jeden beliebigen Wert eingestellt werden; dabei können Daten auch überschrieben werden, sofern zulässig. Beim Datenabruf können nur bereits zuvor genutzte Werte eingestellt werden.

Hinweis: Wenn Sie die Aufwärts-/Abwärtstasten (▲) einmal drücken, werden die Nummern schrittweise erhöht oder vermindert. Zum fortlaufenden Erhöhen oder Vermindern halten Sie die Aufwärts-/Abwärtstasten gedrückt.

Messergebnisse speichern

So speichern Sie einen Messwert:

1. Rufen Sie den Speichermodus mit der Taste MEMORY auf.
2. Stellen Sie die Datenidentität mit der F1-Taste und den Aufwärts-/Abwärtstasten ( ▲ ) ein.

3. Speichern Sie die Daten mit der F2-Taste.

4. Falls der Speicher voll ist, erscheint FULL im Primärdisplay. Mit der F1-Taste wählen Sie eine andere Datenidentität, mit MEWassen Sie den Speichermodus.

5. Sofern der Speicher nicht voll ist, werden die Daten gespeichert, das Prüfgerät verlässt den Speichermodus automatisch, im Display erscheint wieder der zuvor genutzte Prüfmodus.
6. Falls die Datenidentität bereits zuvor benutzt wurde, erscheint STO? im Display. Durch eine weitere Betätigung der F2-Taste speichern Sie die Daten, mit F1 wählen Sie eine andere Datenidentität, mit MEMSieren Sie den Speichermodus.

Messergebnisse abrufen

So rufen Sie eine Messung wieder ab:

1. Rufen Sie den Speichermodus mit der Taste MEMORY auf.
2. Wechseln Sie mit der F3-Taste in den Abrufmodus.
3. Stellen Sie die Datenidentität mit der F1-Taste und den Aufwärts-/Abwärtstasten (▲) ein. Falls noch keine Daten gespeichert wurden, erscheinen Striche in sämtlichen Feldern.
4. Drücken Sie zum Datenabruf die F3-Taste. Die Anzeige des Prüfgerätes wechselt zum Prüfmodus, der bei den abgerufenen Messwerten verwendet wurde; allerdings wird weiterhin das Symbol MEMORY angezeigt, das signalisiert, dass sich das Prüfgerät nach wie vor im Speichermodus befindet.
5. Mit F3 schalten Sie zwischen Daten-ID-Bildschirm und dem Bildschirm mit abgerufenen Daten um; so können Sie die aufgerufene Daten-ID ablesen und wahlweise weitere Daten abrufen.
6. Mit MEMORY können Sie den Speichermodus jederzeit verlassen.

Speicher löschen

So löschen Sie den gesamten Speicher

1. Rufen Sie den Speichermodus mit der Taste MEMORY auf.
2. Drücken Sie F4. Clr? erscheint im Primärdisplay.
3. Zum Löschen sämtlicher Speicherstellen drücken Sie die F4-Taste noch einmal. Das Prüfgerät kehrt wieder zum Messungsmodus zurück.

Messergebnisse übertragen

IR Adapter IR Device

Abbildung 23. IR-Adapter anschließen

So übertragen Sie Messergebnisse:

1. Schließen Sie das serielle IR-Kabel an den seriellen Anschluss des PCs an.
2. Verbinden Sie den IR-Adapter wie in Abbildung 23 gezeigt mit dem Prüfgerät.
3. Starten Sie die Amprobe-PC-Software.
4. Schalten Sie das Prüfgerät mit ein.
5. In der Softwaredokumentation finden Sie umfangreiche Hinweise zur Datenübertragung vom Prüfgerät.

Prüfgerät warten

Kalibrierung

Um sicher zu stellen, dass das Gerät stets innerhalb der Toleranzen misst und arbeitet empfehlen wir ein regelmäßiges Kalibrierintervall von 1 Jahr.

Reinigung

Wischen Sie das Gehäuse von Zeit zu Zeit mit einem feuchten Tuch und einem milden Reinigungsmittel ab. Verwenden Sie keine Scheuer- oder Lösungsmittel. Schmutz und Feuchtigkeit an den Anschlüssen können die Messergebnisse verfälschen.

So reinigen Sie die Anschlüsse:

1. Schalten Sie das Prüfgerät aus, trennen Sie sämtliche Messleitungen.
2. Schütteln Sie Verschmutzungen aus den Anschlüssen.
3. Feuchten Sie ein Wattestäbchen mit reinem Alkohol an. Säubern Sie die einzelnen Anschlüsse und den Bereich darum herum mit dem Wattestäbchen.

Batterien prüfen und austauschen

Die Batteriespannung wird kontinuierlich vom Prüfgerät überwacht. Falls die Spannung unter 6 V (1 V pro Zelle) abfällt, erscheint die Energiestandwarnung 📁m Display und weist darauf hin, dass die Batteriekapazität zur Neige geht. Die Energiestandwarnung verbleibt im Display, bis Sie die Batterien austauschen.

⚠️⚠️ Warnung

Um falschen Messwerten vorzubeugen, die eventuell zu Stromschlägen oder Verletzungen führen können, tauschen Sie erschöpfte Batterien unverzüglich aus, sobald die Energiestandwarnung ( ) e scheint.

Achten Sie darauf, die Batterien richtig herum einzulegen. Falsch eingelegte Batterien können auslaufen.

Tauschen Sie die Batterien gegen sechs AA-Batterien aus. Das Prüfgerät wird mit Alkali-Trockenbatterien geliefert, Sie können jedoch auch NiCD- oder NiMH-Akkus (jeweils 1,2 V Spannung) verwenden. Zusätzlich können Sie sich die Batteriespannung anzeigen lassen und Batterien oder Akkus so bereits austauschen, bevor es kritisch wird.

⚠️⚠️ Warnung

Damit es nicht zu Stromschlägen oder Verletzungen kommt, trennen Sie die Messleitungen und sämtliche weiteren Verbindungen, bevor Sie die Batterien wechseln. Damit es nicht zu Beschädigungen oder Verletzungen kommt, installieren Sie ausschließlich Ersatzsicherungen, deren Ampere-, Spannungs- und Charakteristikangaben exakt mit den Angaben im Abschnitt Allgemeine technische Daten dieser Anleitung übereinstimmen. So tauschen Sie die Batterien aus (schauen Sie sich Abbildung 24 an):

1. Schalten Sie das Prüfgerät mit Ⓐ aus.
2. Trennen Sie die Messleitungen von den Anschlüssen.
3. Öffnen Sie den Batteriefachdeckel, indem Sie die Batteriefachdeckelschrauben (3) mit einem normalen Schlitzschraubendreher eine Viertelumdrehung gegen den Uhrzeigersinn drehen.
4. Betätigen Sie den Freigaberiegel, schieben Sie den Batteriehalter aus dem Prüfgerät.
5. Tauschen Sie die Batterien aus, bringen Sie den Batteriefachdeckel anschließend wieder an. Hinweis: Sämtliche gespeicherten Daten gehen verloren, wenn die Batterien nicht innerhalb etwa einer Minute ausgetauscht werden.
6. Fixieren Sie den Batteriefachdeckel, indem Sie die Schrauben eine Viertelumdrehung im Uhrzeigersinn drehen.

Abbildung 24. Batterien austauschen

Sicherung prüfen

1. Bringen Sie den Drehschalter in die Stellung R_LO

2. Halten Sie die Messspitzen aneinander, halten Sie gedrückt.

3. Bei einer defekten Sicherung erscheinen FUSE oder Err1 im Display; das Prüfgerät ist beschädigt und muss repariert werden. Wenden Sie sich zur Reparatur an den Amprobe-Kundendienst (siehe Amprobe kontaktieren).

Detaillierte Spezifikationen

Merkmale
Messfunktion Telaris ProInstall-100	Telaris ProInstall-200
Spannung und Frequenz √ √
Verkabelungspolaritätsprüfung √	√
Isolationswiderstand √ √
Schleifen- und Leitungswiderstand	√	√
Voraussichtlicher Kurzschlussstrom (PSC/IK)	√	√
FI/RCD-Auslösezeit √ √
FI/RCD-Auslösestrom √ √
Automatische FI/RCD-Prüfsequenz	-√
Prüfung impulssensitiver FIs/RCDs (Typ A)	√	√
Prüfung von Gleichstrom (geglättet)-sensitiver FIs/RCDs (Typ B)	-√
Erdungswiderstand -√
Phasenfolgeanzeige √ √
Weitere Merkmale
Beleuchtetes Display √ √
Speicher	√ √
Speicher, Schnittstelle
Computerschnittstelle	√ √
Software	√ √
Mitgeliefertes Zubehör
Transportetui	√ √
Fernsonde	√ √

Allgemeine technische Daten

Spezifikation	Charakteristik
Größe	11 × 26 × 13 cm (L x B x H)
Gewicht (mit Batterien)	1,5 kg
Batterietyp, -anzahl	Typ AA, 6 Stück
Batterietyp Alkali-Trockenbatterien mitgeliefert.Betrieb mit 1,2-V- NiCd- oder NiMH-Akkus möglich(separat erhältlich)
Batterielaufzeit (typisch) 200 Stunden im Leerlauf
Sicherung T3, 15 A, 500 V, 1,5 kA, 6,3 x 32 mm
Betriebstemperatur 0 – 40 °C
Relative Luftfeuchtigkeit 80 % bei 10 – 30 °C, 70 % bei 30 – 40 °C
Einsatzhöhe 0 – 2000 m
Dichtigkeit IP 40
EMV Entspricht EN61326-1: 2006
Sicherheit Entspricht EN61010-1 dritte Ausgabe.Entspricht EN/IEC 61010-031:2002 + A1:2008.Überspannungskategorie: 500 V/CAT III300 V/CAT IVDie Messkategorie III gilt für Messungen anGebäudeinstallationen. Beispiele: Verteiler, Unterbrecher/Schalter, Verkabelung und Verdrahtung.Ausrüstung der Kategorie IV wurde zum Schutzgegen Transienten auf Primärversorgungsebene wieStrommessgeräten, Oberleitungen oder Erdkabelnentwickelt.Leistung: EN61557-1, EN61557-2, EN61557-3, EN61557-4, EN61557-5, EN61557-6, EN61557-7 zweite Ausgabe.EN61557-10 erste Ausgabe.
Verschmutzungsgrad 2
Maximalspannung zwischen sämtlichen Anschlüssen und Erde	500 V

Präzision elektrischer Messungen

Die Messungspräzision wird ± (% des Messwertes + Anzeigestellen) bei 23 °C ± 5 °C, ≤ 80 % RL angegeben. Im Temperaturbereich -10 °C bis 18 °C sowie 28 °C bis 40 °C kann die Genauigkeit pro Grad Celsius im Faktor 0,1 x von der Genauigkeitsangabe abweichen. Die folgenden Tabellen lassen sich zur Bestimmung der maximalen oder minimalen Anzeigewerte unter Berücksichtigung der maximalen Betriebsunsicherheit des Prüfgerätes gemäß EN61557-1, 5.2.4 einsetzen.

Spannungsmessung

Bereich Auflösung Genauigkeit		50 Hz – 60 Hz	Eingangsimpedanz Überlastungsschutz
500 V 0,1 V 2 %	+ 3 Stellen 3,3	MΩ 660 V rms

Durchgangsprüfung (R _LO )

Bereich (Auto-Bereichswahl)	Auflösung	Leerlaufspannung	Genauigkeit
20 Ω	0,01 Ω	>4 V	± (3 % + 3 Stellen)
200 Ω	0,1 Ω	>4 V	± (3 % + 3 Stellen)
2000 Ω	1 Ω	>4 V	± (3 % + 3 Stellen)
Hinweis: Bei einem frischen Satz Batterien können etwa 2500 Durchgangsprüfungen ausgeführt werden.

Bereich R _LO	Prüfstrom
7,5 Ω 210 mA
35 Ω 100 mA
240 Ω 20 mA
2000 Ω 2 mA

Spannungsmessung

Prüfsonden-Nullstellung Me	ssleitungen mit F3 ausgleichen.Bis 2 Ω Leitungswiderstand können abgezogen werden.Fehlermeldung bei >2 Ω.
Erkennungspannungsführender Leiter	Prüfung wird verhindert, wenn eine Klemmenspannung >10 VWechselspannung zu Beginn der Prüfung erkannt wird.initiation of test.

Isolationswiderstandsmessung (R _ISO )

Prüfspannungen 100, 250, 500, 1000 V
Genauigkeit der Prüfspannung (bei Nennstrom)	+10 %, -0 %

Prüfung Spannung	Isolation Widerstandsbereich	Auflösung Prüf	fstrom Genauigkeit
100 V	100 kΩ bis 20 MΩ	0,01 MΩ	1 mA bei 100 kΩ5 Stellen)	± (5 % + 5 Stellen)
	20 MΩ bis 100 MΩ 0,1	MΩ ± (5 % +
250 V	10 kΩ bis 20 MΩ	0,01 MΩ	1 mA bei 250 kΩ5 Stellen)	± (5 % + 5 Stellen)
	20 MΩ bis 200 MΩ 0,1	MΩ ± (5 % +
500 V	10 kΩ bis 20 MΩ	0,01 MΩ	1 mA bei 500 kΩ5 Stellen)	± (5 % + 5 Stellen)
	20 MΩ bis 200 MΩ 0,1	MΩ ± (5 % +
	200 MΩ bis 500 MΩ	1 MΩ		±10 %
1000 V	100 kΩ bis 200 MΩ	0,1 MΩ	1 mA bei 1 MΩ	± (5 % + 5 Stellen)
	200 MΩ bis 1000 MΩ	1 MΩ		±10 %
Hinweis: Bei einem frischen Satz Batterien können etwa 1750 Isolationsprüfungen ausgeführt werden.

Auto-Entladung	Entladungszeitkonstante < 0,5 Sekunden bei C = 1 μF oder weniger. or less.
Erkennung spannungsführender Leiter	Prüfung wird verhindert, wenn eine Klemmenspannung >30 V zu Beginn der Prüfung erkannt wird.
Maximale kapazitive Last	Einsatzbereit bis 5 μF Last.

Schleifen-/Leitungsimpedanz: Nichtauslösungsmodi oder Hochstromauslösungsmodi

Netzeingangsspannungsbereich	100 – 500 V Wechselspannung (50/60 Hz)
Eingangsanschluss(Auswahl per Taste)	Schleifenimpedanz:Phase gegen Erde
	Leitungsimpedanz:Phase gegen Neutralleiter
Einschränkung aufeinanderfolgender Prüfungen	Automatische Abschaltung bei Überhitzung interner Komponenten. Auch bei FI/RCD-Prüfung erfolgt eine automatische thermische Abschaltung.
Maximaler Prüfstrom bei 400 V 1	2 A, sinusförmig, über 10 ms
Maximaler Prüfstrom bei 230 V 7	A, sinusförmig, über 10 ms

Bereich Auflösung Genauigkeit [1]
20 Ω 0,01 Ω	Nichtauslösungsmodus: ± (4 % + 6 Stellen)
200 Ω 0,1 Ω	±(5 %)
2000 Ω 1 Ω	±6 %	[2]
Hinweis:[1] Gültig bei Widerstand des Neutralleiterkreises < 20 Ω und bis zu einem Systemphasenwinkel von 30 °.[2] Gültig bei Netzspannung> 200 V.

Voraussichtlicher-Kurzschlussstrom-Prüfung (PSC/ I_k )

Berechnung Der voraussichtliche Kurzschlussstrom (PSC/IK) wird durch jeweils Division der gemessenen Netzspannung durch den gemessenen Schleifenwiderstand (L-PE) oder Leitungswiderstand (L-N) ermittelt.
Bereich 0 – 10 kA
Auflösung und Einheiten Auflöhung	ösung Einheiten
	I_K < 1000 A	1 A
	I_K > 1000 A	0,1 kA
Genauigkeit	Durch Genauigkeit von Schleifenwiderstand und Netzspannungsmessungen ermittelt.

FI/RCD-Prüfung

Geprüfte FI/RCD-Typen

FI/RCD-Typ [6]		Telaris ProInstall-100	Telaris ProInstall-200
AC[1]	G[2]	√	√
AC	S[3]	√	√
A[4]	G	√	√
AS		√	√
B[5]	G		√
AS			√
Hinweis:[1] AC – reagiert auf Wechselspannung[2] G – allgemein, keine Verzögerung[3] S – Zeitverzögerung[4] A – reagiert auf Impulssignale[5] B – reagiert auf geglättete Gleichspannung[6] FI/RCD-Prüfung wird bei Spannungen > 265 V Wechselspannung verhindert FI/RCD-Prüfungen nur zugelassen, wenn gewählter Strom multipliziert mit dem Erdungswiderstand unter 50 V liegt.

Prüfsignale

FI/RCD-Typ Prüfsignalbeschreibung
AC(sinusförmig)	Bei der Wellenform handelt es sich um eine im Nulldurchgang beginnende Sinuswelle. Die Polarität wird durch die Phasenwahl (0 °-Phasenbeginn bei aufsteigendem Nulldurchgang, 180 °-Phasenbeginn bei absteigendem Nulldurchgang) bestimmt. Die Höhe des Prüfstroms beträgt bei sämtlichen Prüfungen I_ n × Multiplikator.
A(Halbwelle)	Bei der Wellenform handelt es sich um eine bei Null beginnende, gleichgerichtete Sinushalbwelle. Die Polarität wird durch die Phasenwahl (0 °-Phasenbeginn bei aufsteigendem Nulldurchgang, 180 °-Phasenbeginn bei absteigendem Nulldurchgang) bestimmt. Die Höhe des Prüfstroms beträgt 2,0 x I_ n (rms) x Multiplikator bei sämtlichen Prüfungen bei I_ n = 0,01A . Die Höhe des Prüfstroms beträgt 1,4 x I_ n (rms) x Multiplikator bei sämtlichen Prüfungen bei anderen I_ n -Werten.
B (DC) Hierbei handelt es sich um einen geglättetenGleichspannungsstrom gemäß EN61557-6 Anhang A.

Geprüfte FI/RCD-Typen

Prüffunktion	FI/RCD-Stromauswahl
	10 mA 30	mA 100 mA	[1]	300 mA [1]	500 mA [1]	1000 mA [2]
x 1/2, 1 √ √ √ √	√ √
x 5 √ √ √
Rampe √ √ √ √	√ √
Auto √ √ √
Hinweis:Netzspannung 100 V – 265 V Wechselspannung, 50/60 Hz[1] Bei FIs/RCDs vom Typ B ist ein Netzspannungsbereich von 195 V – 265 V erforderlich.[2] Nur FIs/RCDs vom AC-Typ.

Strommultiplikator	* FI/RCD-Typ	Messbereich		Auslösezeitgenauigkeit
		Europa G	Großbritannien
x 1⁄2 G 310 ms	2000 ms ± (2 % der Anzeige + 2 ms)
x 1⁄2 S	510 ms	2000 ms ± (2 % der Anzeige + 2 ms)		+ 2 ms)
x 1 G 310 ms	310 ms	± (2 % der Anzeige + 2 ms)
x 1	S	510 ms	510 ms	± (2 % der Anzeige + 2 ms)
x 5	G	50 ms	50 ms	± (2 % der Anzeige + 2 ms)
x 5	S	160 ms	160 ms	± (2 % der Anzeige + 2 ms)
Hinweis:* G – allgemein, keine Verzögerung* S – Zeitverzögerung

Maximale Auslösezeit

FI/RCD I	N	Auslösezeitlimits
AC G, A, B x 1 unter 300 ms
AC G-S, A-S, B-S x 1 zwischen 130 ms und 500 ms
AC G, A, B x 5 unter 40 ms
AC G-S, A-S, B-S x 5 zwischen 50 ms und 150 ms

FI/RCD-Auslösestrommessung/Rampenverfahren ( I_ N )

Strombereich Schrittgröße	Messbereich		MessungGenauigkeit
	Typ G Typ	S
30 % bis 110 % des FI/RCD-Nennstroms [1]	10 % von I_ N [2]	300 ms/Schritt	500 ms/Schritt ± 5 %
Hinweise[1] 30 % bis 150 % bei Typ A I_ N >10 mA 30 % bis 210 % bei Typ A I_ N = 10 mA 20 % bis 210 % bei Typ BFestgelegte Auslösestrombereiche (EN 61008-1):50 % bis 100 % bei Typ AC35 % bis 140 % bei Typ A (> 10 mA)35 % bis 200 % bei Typ A (≤ 10 mA)50 % bis 200 % bei Typ B[2] 5 % bei Typ B

Erdwiderstandsprüfung

Nur Telaris ProInstall-200. Dieses Gerät ist zur Installationsprüfung in verfahrenstechnischen Anlagen, Industrie- und häuslichen Installationen vorgesehen.

Bereich Auflösung Genauigkeit
200 Ω	0,1 Ω	± (3 % + 5 Stellen)
2000 Ω	1 Ω	± (5 % + 10 Stellen)

Bereich: RE + RPROBE [1]	Prüfstrom
2200 Ω	3,5 mA
16000 Ω	500 μA
52000 Ω	150 μA
Hinweis[1] Ohne externe Spannungen

Frequenz	Ausgangsspannung
128 Hz	25 V

Erkennung spannungsführender Leiter

Die Prüfung wird verhindert, wenn eine Klemmenspannung > 10 V Wechselspannung zu Beginn der Prüfung erkannt wird.

Phasenfolgeanzeige

Symbol	. Phasenfolgeanzeige ist aktiv.
Phasenfolgeanzeige Zeigt bei richtiger Reihenfolge „1-2-3“ an. Zeigt bei falscher Folge „3-2-1“ an. Striche anstelle von Zahlen zeigen an, dass keine gültige Bestimmung möglich war.
Netzeingangsspannungsbereich (Phase-zu-Phase)	100 – 500 V

Netzverkabelungsprüfung

Symbole (3) zeigen Umkehrung der L-PE- oder L-N-Anschlüsse an. Der Einsatz des Prüfgerätes wird verhindert, ein Fehlercode erzeugt, wenn die Eingangsspannung nicht zwischen 100 V und 500 V liegt. Bei Schleifen- und FI/RCD-Prüfungen in Großbritannien wird die Prüfung bei Vertauschen der L-PE- oder L-N-Anschlüsse verhindert.

Messbereiche und Unsicherheiten gemäß EN 61557

Funktion	Anzeigebereich RANGE	EN 61557Messbereich Betriebsunsicherheit	Nennwerte
R_LO	0,00 Ω – 2000 Ω	0,3 Ω – 2000 Ω± (10 % + 3 Stellen)	4,0 VDC < U_Q < 12 VDC R_LO ≤ 2,00 Ω I_N ≥ 200 mA
R_ISO	0,00 MΩ – 1000 MΩ	1 MΩ – 200 MΩ± (12 % + 3 Stellen)200 MΩ – 1000 MΩ± (15% + 5 Stellen)	U_N = 100 / 250 / 500 / 1000VDC I_N = 1,0 mA
Z_I	Z_I (Nichtauslösung)0,00 Ω – 2000 Ω	0,5 Ω – 2000 Ω± (15% + 8 Stellen)	U_N = 230 / 400 VACf = 50 / 60 Hz I_PSC = 0 A – 10,0 kA
	Z_I (Hochstrom)0,00 Ω – 2000 Ω	0,3 Ω – 200 Ω± (10 % + 5 Stellen)
T, I_ N	T 0,0 ms – 2000 ms	25 ms – 2000 ms± (10 % + 2 Stellen)	T bei 10 / 30 / 100 / 300 / 500/ 1000 mA
	I_ N 3 mA – 550 mA	3 mA – 550 mA± (10 % + 2 Stellen)	I_ N = 10 / 30 / 100 / 300 / 500mA
Volt	0,0 VAC – 500 VAC	50 VAC – 500 VAC± (3% + 3 Stellen)	U_N = 230 / 400 VACf = 50 / 60 Hz
Phase	1 : 2 : 3
R_E	0,0 Ω – 2000 Ω	10 Ω – 2000 Ω± (10 % + 3 Stellen)	f = 123 Hz

Figur 24. Erstatte batteriene

Teste sikringen
