BEDIENUNGSANLEITUNG UR6600 Soundmaster

UR6600 Hersteller Wörlein GmbH Tel.: [phone] Gewerbestrasse 12 Fax.: [phone] D 90556 Cadolzburg Email. [e-mail] GERMANY Web: www.soundmaster.deSicherheits- / Umwelt- / Aufstellhinweise

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten und Verpackungen, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Entfernen Sie dazu ggf. Batterien und personenbezogene Daten vor der kostenlosen Entsorgung und fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gefahr elektrischer Schläge Gerät nicht öffnen! Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich ab- geben wo Batterien und Akkus der betreffenden Art verkauf werden. Batterien und Akkus bitte nur in entladenem Zustand abgeben. *) gekennzeichnet mit Cd = Cadmium, Hg =Quecksilber, Pb = Blei

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.

• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

• Niemals mit Feuchtigkeit in Verbindung bringen.

• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.

• Betreiben Sie das Gerät nur in einem gemäßigten Klima.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.

• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service- Center/Kundencenter auszuführen.

• Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.

• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.

• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.

• Decken Sie niemals die Belüftungsöffnungen zu!!!

• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.

• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.

• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.UR6600 / Deutsche Bedienungsanleitung

Uhrzeit / Frequenz / Information

INSTALLATION LIEFERUMFANG ➢ Hauptgerät ➢ Netz-Adapter ➢ BedienungsanleitungUR6600 / Deutsche Bedienungsanleitung

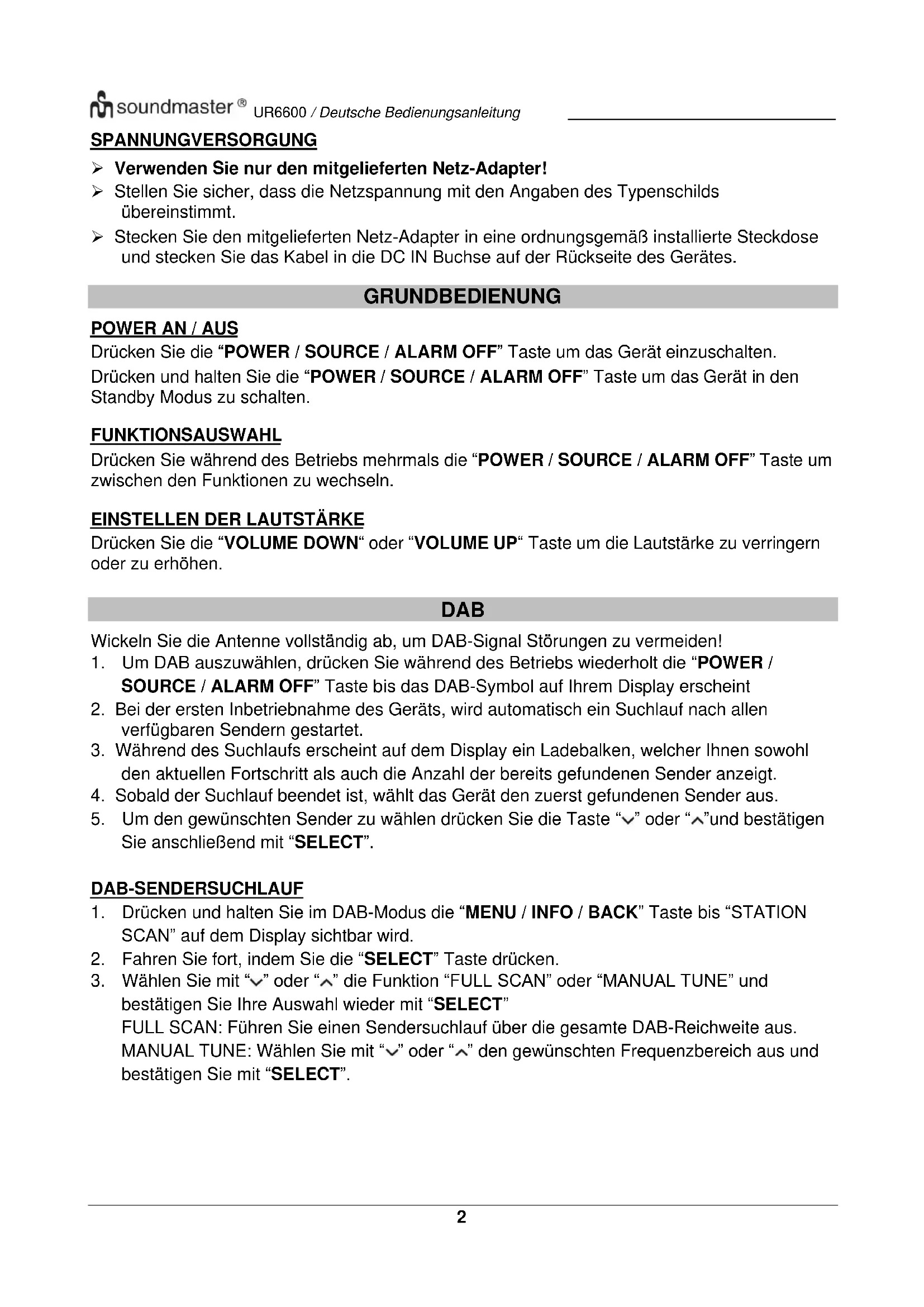

SPANNUNGVERSORGUNG ➢ Verwenden Sie nur den mitgelieferten Netz-Adapter! ➢ Stellen Sie sicher, dass die Netzspannung mit den Angaben des Typenschilds übereinstimmt. ➢ Stecken Sie den mitgelieferten Netz-Adapter in eine ordnungsgemäß installierte Steckdose und stecken Sie das Kabel in die DC IN Buchse auf der Rückseite des Gerätes. GRUNDBEDIENUNG

Drücken Sie die “POWER / SOURCE / ALARM OFF” Taste um das Gerät einzuschalten. Drücken und halten Sie die “POWER / SOURCE / ALARM OFF” Taste um das Gerät in den Standby Modus zu schalten. FUNKTIONSAUSWAHL Drücken Sie während des Betriebs mehrmals die “POWER / SOURCE / ALARM OFF” Taste um zwischen den Funktionen zu wechseln.

EINSTELLEN DER LAUTSTÄRKE

Drücken Sie die “VOLUME DOWN“ oder “VOLUME UP“ Taste um die Lautstärke zu verringern oder zu erhöhen. DAB Wickeln Sie die Antenne vollständig ab, um DAB-Signal Störungen zu vermeiden!

1. Um DAB auszuwählen, drücken Sie während des Betriebs wiederholt die “POWER /

SOURCE / ALARM OFF” Taste bis das DAB-Symbol auf Ihrem Display erscheint

2. Bei der ersten Inbetriebnahme des Geräts, wird automatisch ein Suchlauf nach allen

verfügbaren Sendern gestartet.

3. Während des Suchlaufs erscheint auf dem Display ein Ladebalken, welcher Ihnen sowohl

den aktuellen Fortschritt als auch die Anzahl der bereits gefundenen Sender anzeigt.

4. Sobald der Suchlauf beendet ist, wählt das Gerät den zuerst gefundenen Sender aus.

5. Um den gewünschten Sender zu wählen drücken Sie die Taste “ ” oder “ ”und bestätigen

Sie anschließend mit “SELECT”. DAB-SENDERSUCHLAUF

1. Drücken und halten Sie im DAB-Modus die “MENU / INFO / BACK” Taste bis “STATION

SCAN” auf dem Display sichtbar wird.

2. Fahren Sie fort, indem Sie die “SELECT” Taste drücken.

3. Wählen Sie mit “ ” oder “ ” die Funktion “FULL SCAN” oder “MANUAL TUNE” und

bestätigen Sie Ihre Auswahl wieder mit “SELECT” FULL SCAN: Führen Sie einen Sendersuchlauf über die gesamte DAB-Reichweite aus. MANUAL TUNE: Wählen Sie mit “ ” oder “ ” den gewünschten Frequenzbereich aus und bestätigen Sie mit “SELECT”.UR6600 / Deutsche Bedienungsanleitung

FESTSENDER SPEICHERN Sowohl im DAB- als auch im FM-Modus, können Sie bis zu 20 von Ihren Lieblingssendern auf dem Gerät speichern.

1. Wählen Sie den gewünschten Sender aus.

2. Drücken und halten Sie die “PRESET / MEMORY” Taste bis auf dem Display “XX-(station

name)” oder “XX-EMPTY” erscheint. “XX” ist Ihre Festsender Nummer (1-20).

3. Wählen Sie mit “ ” oder “ ” eine Festsender Nummer und bestätigen Sie Ihre Auswahl mit

“SELECT”. Der Radiosender ist nun mit der ausgewählten Festsender Nummer gespeichert.

4. Wiederholen Sie die Schritte 1-3 um weitere Sender abzuspeichern.

Um einen bereits gespeicherten Festsender zu ändern, wiederholen Sie die oben aufgeführten Schritte 1-3, somit können Sie einen bereits gespeicherten Sender überschreiben. FESTSENDER ABRUFEN

1. Drücken Sie die “PRESET / MEMORY” Taste und navigieren Sie mit “ ” oder “ ” durch Ihre

2. Bestätigen Sie ihre Auswahl mit “SELECT”.

DAB-DISPLAY INFORMATION Drücken Sie die “MENU / INFO / BACK” Taste wiederholt um durch die DAB Information zu navigieren (sowie Programmtyp, Frequenz, Zeit, Datum, wenn verfügbar). DAB-MENÜ

1. Drücken und halten Sie, im DAB-Modus, die “MENU / INFO / BACK” Taste um das DAB-

2. Wählen Sie mit “ ” oder “ ” eine der untenstehenden Optionen und bestätigen Sie mit

“SELECT”. ➢ Station scan: wie im Abschnitt “DAB SENSERSUCHLAUF” beschrieben. ➢ System: wie im Abschnitt “SYSTEM MENÜ” beschrieben.

Wickeln Sie die Antenne vollständig ab, um FM Signal Störungen zu vermeiden! Um FM auszuwählen, drücken Sie während des Betriebs wiederholt die “POWER / SOURCE / ALARM OFF” Taste, bis das FM Symbol auf Ihrem Display erscheint.

EINSTELLEN DER FM FREQUENZ

1. Drücken Sie im FM-Modus die “ ” oder “ ” Taste, um Ihre Frequenz zu verringern oder zu

2. Wenn Sie die Frequenz erhöht oder verringert haben, drücken Sie die “SELECT” Taste um

die automatische Suche nach dem nächsten verfügbaren Sender, in Ihrem ausgewählten Bereich zu starten.UR6600 / Deutsche Bedienungsanleitung

Drücken Sie im FM-Modus “ ” oder “ ” um Ihre Frequenz manuell jeweils in 50kHz Schritten zu verringern oder zu erhöhen.

Funktioniert genau wie im DAB-Modus. FESTSENDER ABRUFEN Funktioniert genau wie im DAB-Modus.

FM RDS DISPLAY INFORMATION

Drücken Sie die “MENU / INFO / BACK” Taste wiederholt um durch das RDS (Radio Data System) Menü für weitere Informationen (sowie Radiotext, Programm Typ, Zeit and Datum, wenn verfügbar), zu navigieren. FM MENÜ

1. Drücken und halten Sie, im FM-Modus, die “MENU / INFO / BACK” Taste um das FM-Menü

2. Wählen Sie mit “ ” oder “ ” eine der untenstehenden Optionen und bestätigen Sie mit

“SELECT”. ➢ Scan: Legen Sie fest, nach welchen Kriterien das Gerät nach Sendern sucht. Wählen Sie “DX” um nur nach Sendern mit sehr guter Empfangsqualität zu suchen, oder “LOCAL” um nach allen Stationen, unabhängig von der Empfangsqualität zu suchen ➢ System: wie im Abschnitt “SYSTEM MENÜ” beschrieben.

TOUCH CONTROL LED-NACHT LICHT

Stufenlos dimmbar, mit Touch-sensitive Steuerung. Die Memory Funktion speichert Ihre letzte Einstellung bis zur nächsten Aktivierung.

1. Um das LED-Nacht Licht an- oder auszuschalten,

berühren Sie die Sensortaste.

2. Um die Helligkeit des Nachtlichts anzupassen, halten

Sie die Sensortaste gedrückt.UR6600 / Deutsche Bedienungsanleitung

Sie können 2 unterschiedliche Weckzeiten einstellen.

1. Drücken Sie die “ALARM” Taste um zwischen Alarm 1 und Alarm 2 zu wählen, drücken

Sie erneut die “SELECT”, Taste um Ihre Auswahl zu bestätigen.

2. Wählen Sie mit “ ” oder “ ” Alarm “ON” und bestätigen Sie mit der “SELECT” Taste.

3. Drücken Sie “ ” oder “ ” zum Einstellen der Stunden und bestätigen Sie mit “SELECT”.

4. Wiederholen Sie nun den Vorgang mit “ ” oder “ ”um die Minuten Ihres Alarms

einzustellen und bestätigen Sie wieder mit “SELECT”.

5. Wählen Sie den gewünschten Weckrhytmus mit “ ” oder “ ” und bestätigen Sie mit

“SELECT”. Der Weckrhytmus bestimmt wie oft der Alarm aktiviert ist. Daily = Jeden Tag Once = Einstellen eines bestimmten Tages (z. B. 21-08-19) Weekend = Samstag und Sonntag Weekdays = Montag bis Freitag

6. Drücken Sie nun die “ ” oder “ ” Taste um den gewünschten Alarmton einzustellen.

Alarmtöne: DAB, FM und Buzzer. Wenn Sie DAB oder FM ausgewählt haben, wird der zuletzt von Ihnen abgespielte Radiosender als Alarmton eingesetzt.

7. Passen Sie mit “ ” oder “ ” die gewünschte Wecklautstärke an und bestätigen Sie mit der

“SELECT” Taste. Ihr Alarm ist nun gespeichert. Wenn Ihr Alarm aktiviert ist (ON), erscheint ein Alarmsymbol (1 oder 2) auf dem Display. Der Alarm ertönt zu Ihrer eingestellten Weckzeit. Beim ertönen des Alarms wird dieser stetig lauter bis zu Ihrer eingestellten Wecklautstärke. Das entsprechende Wecksymbol auf dem Display blinkt während des Alarms.

AUSSCHALTEN DES ALARMS

1. Drücken Sie die “ALARM” Taste um zwischen Alarm 1 und Alarm 2 auszuwählen und

bestätigen Sie Ihre Auswahl mit “SELECT”.

2. Wählen Sie mit “ ” oder “ ” die Alarmeinstellung “OFF” und bestätigen Sie erneut mit

“SELECT”. Wenn der Alarm deaktiviert ist (OFF), wird das Wecksymbol (1 oder 2) nicht mehr auf dem Display erscheinen. ALARMTON DEAKTIVIEREN Drücken Sie die “POWER / SOURCE / ALARM OFF” Taste, um den Alarmton zu deaktivieren. SCHLUMMERFUNKTION (SNOOZE) ● Um den Alarmton vorrübergehend zu deaktivieren, drücken Sie die “SNOOZE / SLEEP / DIMMER” Taste. Die Schlummerzeit beträgt 9 Minuten. ● Das Gerät kehrt während der Schlummerzeit wieder in den Standby Modus zurück. Der Alarmton ist nach Ende der Schlummerzeit wieder zu hören. ● Um die Schlummerzeit oder den Alarm zu beenden, drücken Sie die “POWER / SOURCE / ALARM OFF” Taste. SLEEP Diese Funktion definiert die Zeitspanne, nach der das Radio automatisch in den Standby Modus schaltet. Drücken Sie im eingeschalteten Zustand wiederholt die “SNOOZE / SLEEP / DIMMER” Taste, um die Dauer einzustellen (Off, 5, 15, 30, 60 und 90 Minuten). Bei aktivierter Funktion ist das Sleep-Symbol im Display zu sehen. Das Gerät schaltet automatisch in den Standby Modus, sobald die eingestellte Sleep-Dauer vorbei ist.UR6600 / Deutsche Bedienungsanleitung

DIMMER Drücken Sie im Standby Modus die “SNOOZE / SLEEP / DIMMER” Taste um die Displayhelligkeit anzupassen (5 Stufen). SYSTEMEINSTELLUNG

BENUTZEN DES SYSTEM MENÜS

● Durch drücken der “ ” oder “ ” Taste, wählen Sie die gewünschte Funktion aus. ● Um Ihre Auswahl zu bestätigen drücken Sie die “SELECT” Taste. ● Um einen Wert einzustellen (z.B. Stundenzeit), drücken Sie die “ ” oder “ ” Taste und bestätigen Sie mit “SELECT”. ● Um einen Schritt zurück zu gehen drücken Sie die “MENU / INFO / BACK” Taste. SYSTEMMENÜ AUFRUFEN

1. Drücken und halten Sie im DAB oder UKW-Modus die “MENU / INFO / BACK” Taste.

2. Drücken Sie “ ” oder “ ” bis zur Auswahl “System” und bestätigen Sie mit “SELECT”.

3. Drücken Sie “ ” oder “ ” um zwischen den Nachfolgenden Optionen zu wählen:

● Time Setup ● Alarms ● DRC (Nur im DAB-Modus) ● Prune (Nur im DAB-Modus) ● Factory Reset ● SW Ver (Softwareversion) Nachfolgende Erklärung der einzelnen Punkte: Time Setup Das Gerät ermittelt automatisch das aktuelle Datum und die Uhrzeit bei gefundenem Radiosignal (wenn diese Infos verfügbar sind). Das Time Setup Menü enthält folgende Optionen: ● Set Clock (Einstellen der Uhrzeit: HH:MM) ● Set Date (Einstellen des Datums: DD-MM-YY) ● Auto Update (Um zu definieren wie der Radio das Datum und die Uhrzeit aktualisiert. Wählen Sie “From Radio” um ein Update vom Radiosignal zu bekommen, oder “No Update” um das automatische Update zu deaktivieren.) ● Set 12/24 (Wählen Sie das gewünschte Zeitformat: 12 oder 24 Stunden) Hinweis: Sie können das Time Setup Menü auch im Standby Modus aufrufen. Um das zu tun, drücken und halten Sie die “MENU” Taste, wenn sich das Gerät im ausgeschaltetem Zustand befindet. ALARM Wie im Abschnitt “ALARM” beschrieben.UR6600 / Deutsche Bedienungsanleitung

Fortsetzung „SYSTEMEINSTELLUNG“ DRC (Dynamic range compression) (Nur im DAB Modus) Diese Funktion reduziert die Differenz zwischen der höchsten und der niedrigsten Lautstärke, die empfangen wird. Im Endeffekt macht diese Einstellung leise Töne verhältnismäßig lauter, und laute tone verhältnismäßig leiser. Wählen Sie einen der untenstehenden Punkte. ● DRC off: Keine Kompensation. ● DRC low: Mittlere Kompensation. ● DRC high: Maximale Kompensation. EMPFANGEN VON NICHT VERFÜGBAREN SENDERN (PRUNE(Nur im DAB Modus)) Verwenden Sie diese Funktion um Sender, welche in Ihrer Liste sind, aber keinen Empfang in Ihrer Umgebung haben automatisch gelöscht werden. Wählen Sie “Yes” um die Löschung zu beginnen. GERÄT AUF WERKSEINSTELLUNGEN BRINGEN (FACTORY RESET) Diese Option setzt das Gerät in den Werkszustand zurück und alle von Ihnen getätigten Einstellungen werden gelöscht. Wählen Sie “Yes” um einen Reset durchzuführen. Hinweis: Alle gespeicherten Sender und Einstellungen werden gelöscht! SOFTWAREVERSION Diese Option zeigt Ihnen die aktuell auf dem Gerät aktive Softwareversion an. USB-Buchse (Nur Ladefunktion) Schließen Sie Ihr externes Gerät (z.B. Smartphone, MP3 Player) via USB-Kabel (nicht enthalten) an die USB-Buchse an um dieses zu Laden. Das Gerät kann nicht auf Daten des externen Geräts zugreifen.

Wenn das Gerät nicht reagiert, unregelmäßige oder intermittierende Vorgänge aufweist, kann es zu einer elektrostatischen Entladung (ESD) oder einer Stromspitze gekommen sein, die die automatische Abschaltung des internen Mikrocontrollers ausgelöst hat. Ziehen Sie in diesem Fall das Netzgerät aus der Steckdose. Warten Sie mindestens 3 Minuten und schließen Sie das Netzteil wieder an die Steckdose an. Sie müssen nun Datum und Uhrzeit erneut einstellen.

Technische Änderungen und Druckfehler vorbehalten. Copyright by Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbHSafety, Environmental and Setup Instructions
