TR490 - Radio Soundmaster - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts TR490 Soundmaster als PDF.
| Produkttyp | AM/FM-Radio |
| Marke | Soundmaster |
| Modell | TR490 |
| FM-Frequenzbereich | 87,5 – 108 MHz |
| AM-Frequenzbereich | 522 – 1 710 kHz |
| Netzbetrieb | 230 V AC ~ 50 Hz |
| Batteriebetrieb | 2 x 1,5 V DC Typ UM1 (Größe D) |
| Kopfhöreranschluss | 3,5 mm |
| Antenne | Teleskopantenne |
| Bandschalter | AM/FM |
| Lautstärkeregler | Drehknopf Ein/Aus/Lautstärke |
| Abstimmregler | Drehknopf TUNING |
| Lautsprecher | Integriert |
| Pflege | Mit einem trockenen Tuch reinigen, keine Reinigungsmittel oder Scheuertücher verwenden |
| Sicherheit | Nicht öffnen (Stromschlaggefahr); vor Feuchtigkeit schützen |
| Reparierbarkeit | Wartung und Reparatur qualifiziertem Personal überlassen |
| Allgemeine Informationen | Wird ohne Batterien geliefert; nur für den Innenbereich |
Häufig gestellte Fragen - TR490 Soundmaster
Benutzerfragen zu TR490 Soundmaster
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Radio kostenlos im PDF-Format! Finden Sie Ihr Handbuch TR490 - Soundmaster und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TR490 von der Marke Soundmaster.
BEDIENUNGSANLEITUNG TR490 Soundmaster
Wörlein GmbH Tel.: +49 9103/71670
Gewerbestrasse 12 Fax.: +49 9103/716712
D 90556 Cadolzburg Email.info@soundmaster.de
GERMANY Web: www.soundmaster.de
CE

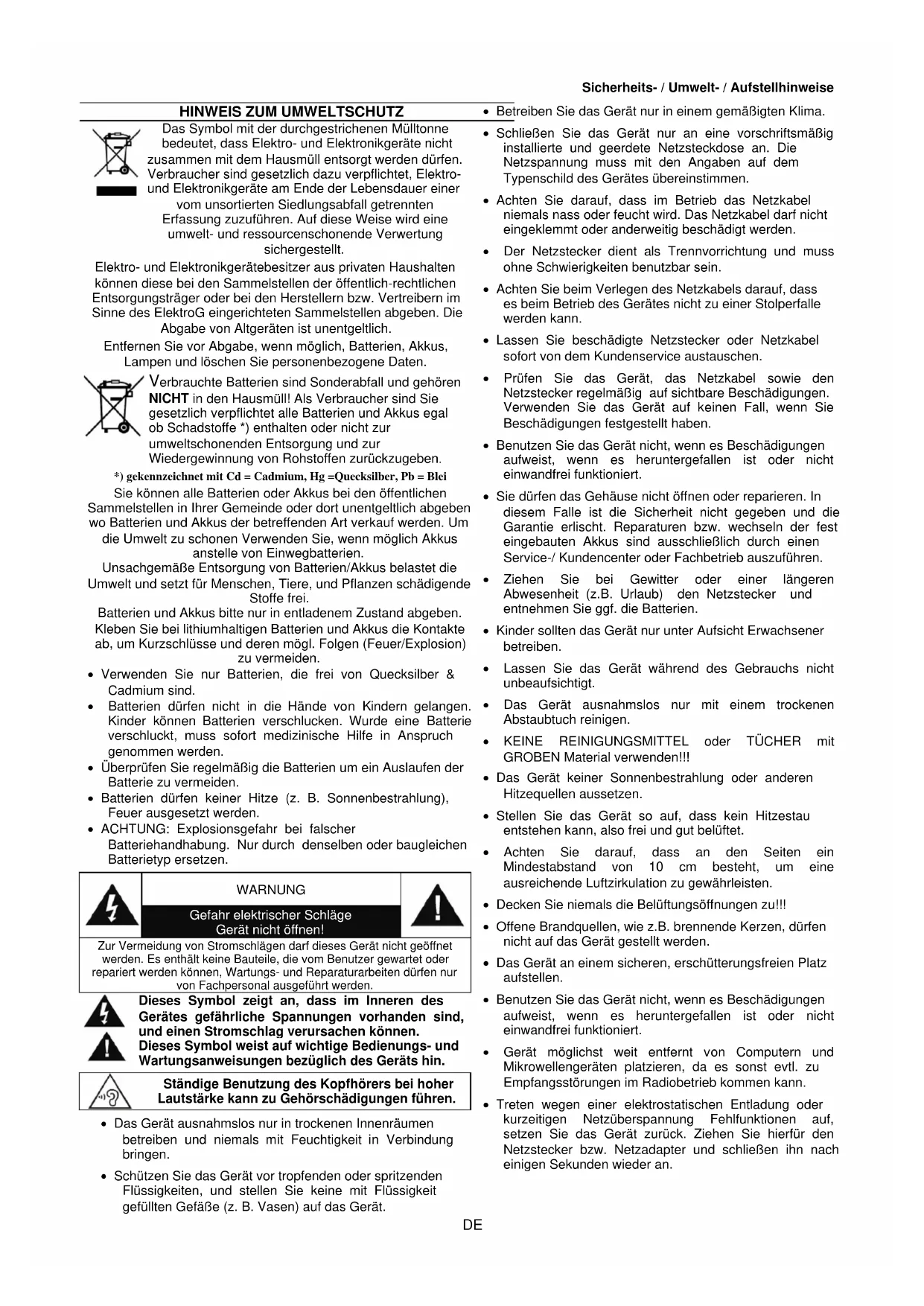

HINWEIS ZUM UMWELTSCHUTZ
Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende der Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.
Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den Herstellern bzw. Vertreibern im Sinne des ElektroG eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich.
Entfernen Sie vor Abgabe, wenn möglich, Batterien, Akkus, Lampen und löschen Sie personenbezogene Daten.
Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung und zur Wiedergewinnung von Rohstoffen zurückzugeben.
*) gekennzeichnet mit Cd = Cadmium, Hg = Quecksilber, Pb = Blei
Sie können alle Batterien oder Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben wo Batterien und Akkus der betreffenden Art verkauf werden. Um die Umwelt zu schonen Verwenden Sie, wenn möglich Akkus anstelle von Einwegbatterien.
Unsachgemäße Entsorgung von Batterien/Akkus belastet die Umwelt und setzt für Menschen, Tiere, und Pflanzen schädigende Stoffe frei.
Batterien und Akkus bitte nur in entladenem Zustand abgeben. Kleben Sie bei lithiumhaltigen Batterien und Akkus die Kontakte ab, um Kurzschlüsse und deren mögl. Folgen (Feuer/Explosion) zu vermeiden.
- Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
- Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
- Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
- Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
- ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.
 | WARNUNG |  |
| Gefahr elektrischer Schläge Gerät nicht öffnen! |
Gefahr elektrischer Schläge Gerät nicht öffnen!
Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.
Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können. Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.
Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.
- Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben und niemals mit Feuchtigkeit in Verbindung bringen.
- Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
- Betreiben Sie das Gerät nur in einem gemäßigten Klima.
- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
- Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.
- Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.
- Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
- Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
- Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
- Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
- Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen bzw. wechseln der fest eingebauten Akkus sind ausschließlich durch einen Service-/Kundencenter oder Fachbetrieb auszuführen.
- Ziehen Sie bei Gewitter oder einer längeren Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
- Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
- Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
- Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
- KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
- Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
- Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
- Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
- Decken Sie niemals die Belüftungsöffnungen zu!!!
- Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
- Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
- Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
- Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
- Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.

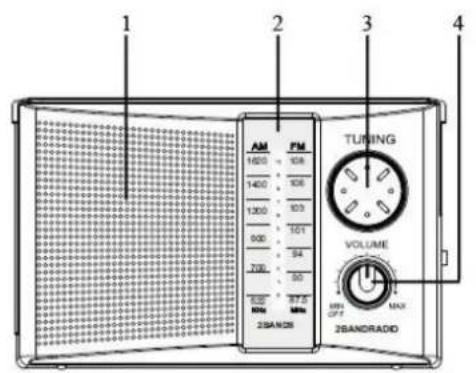

BEDIENELEMENTE


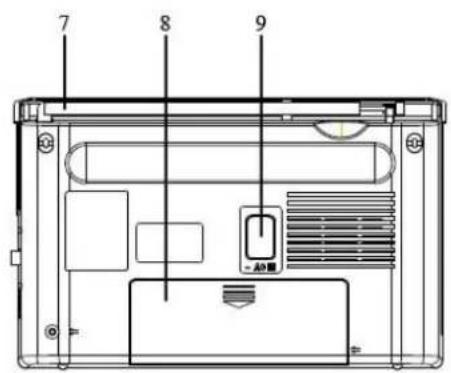

7 8 9| 1 | Lautsprecher | 4 | Ein/Aus Lautstärkeregler | 7 | Teleskopantenne |
| 2 | Frequenzskala | 5 | Kopfhörerbuchse | 8 | Batteriefach |
| 3 | Senderabstimmung | 6 | MW/UKW Umschaltung | 9 | Netzbuchse |
SPANNUNGSVERSORGUNG
Netzbetrieb
- Stecken Sie die eine Seite des Netzkabels in die Buchse auf der Rückseite des Gerätes und den Netzstecker in eine Steckdose.
- Schalten Sie das Gerät durch Drehen des "ON/OFF/VOLUME" Reglers an.
Batteriebetrieb
Legen Sie 2 x 1,5 V UM1 / D Batterien in das Batteriefach ein. Achten Sie darauf, dass die Batterien richtig eingelegt sind, um Schäden am Gerät zu vermeiden. Entfernen Sie immer die Batterien, wenn das Gerät längere Zeit nicht benutzt wird, da sonst die Batterien auslaufen und das Gerät beschädigt werden kann.
Hinweis:
- Verwenden Sie Batterien des gleichen Typs. Niemals unterschiedliche Batterietypen zusammen verwenden.
- Um das Gerät mit Batterien zu benutzen, ziehen Sie das Netzkabel am Gerät ab.
EIN-/AUSSCHALTEN
- Schalten Sie das Gerät durch Drehen des "ON/OFF/VOLUME" Reglers in Uhrzeigerrichtung an.
- Schalten Sie das Gerät durch Drehen des "ON/OFF/VOLUME" Reglers entgegen der Uhrzeigerrichtung aus.
MW / UKW RADIO
Wählen Sie mit dem "AM/FM Schalter" das gewünschte Empfangsband MW (AM) / UKW (FM).
- Schalten Sie das Gerät ein und ziehen Sie die Teleskopantenne komplett aus, um einen guten UKW-Empfang zu erhalten.
- Stellen Sie die Radiofrequenz mit dem "TUNING" -Regler auf den gewünschten Sender ein.
- Stellen Sie mit dem "VOLUME" Regler auf die gewünschte Lautstärke ein.
Hinweis:
Die Teleskopantenne kann nicht um 360° geschwenkt werden.
Wenn Sie Störungen aus dem Radio hören oder einen klaren Ton erhalten möchten, versuchen Sie bitte, die Antenne einzustellen oder den Standort des Radios zu verändern, um einen besseren Empfang zu erhalten.
Bei MW (AM) Empfang drehen Sie bitte das Gerät um den Empfang zu optimieren.
KOPFHÖRER
Schließen Sie den Kopfhörer mit einem 3.5mm Klinkenstecker an dieses Gerät an. Stellen Sie die Lautstärke mit dem Lautstärkeregler ein.
TECHNISCHE DATEN
| Spannungsversorgung | : AC 230 V ~ 50Hz |
| Batterieversorgung | : DC 2 x 1,5V, UM1 / D (nicht im Lieferumfang) |
| UKW Frequenzbereich | : 87.5 – 108 MHz |
| MW Frequenzbereich | : 522 – 1710 kHz MW |
| Kopfhöreranschluß | : 3.5mm Buchse |
IMPORTEUR
Wörlein GmbH Tel.: +49 9103 71 67 0
Gewerbestrasse 12 Fax.: +49 9103 71 67 12
D 90556 Cadolzburg Email: service@soundmaster.de
Die aktuelle Version der Bedienungsanleitung kann unter www.soundmaster.de heruntergeladen werden
Technische Änderungen und Druckfehler vorbehalten.
Copyright von Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de
Vervielfältigung nur unter ausdrücklicher Genehmigung der Woerlein GmbH
ENVIRONMENTAL PROTECTION
Wörlein GmbH Tel.: +49 9103 71 67 0
Gewerbestrasse 12 Fax.: +49 9103 71 67 12
D 90556 Cadolzburg Email: service@soundmaster.de
Wörlein GmbH Tél.: +49 9103 71 67 0
Wörlein GmbH Tel.: +49 9103 71 67 0
Gewerbestrasse 12 Fax.: +49 9103 71 67 12
D 90556 Cadolzburg E-mail: service@soundmaster.de
Wörlein GmbH Tel.: +49 9103 71 67 0
Gewerbestrasse 12 Fax.: +49 9103 71 67 12
D 90556 Cadolzburg E-mail: service@soundmaster.de
Germania Sito web: www.soundmaster.de
Wörlein GmbH Tel.: +49 9103 71 67 0
Gewerbestrasse 12 Fax.: +49 9103 71 67 12
D 90556 Cadolzburg E-mail: service@soundmaster.de
Wörlein GmbH Tel.: +49 9103 71 67 0
Gewerbestrasse 12 Fax: +49 9103 71 67 12
D 90556 Cadolzburg E-mail: service@soundmaster.de
Nemecko Web: www.soundmaster.de
Wörlein GmbH Tel.: +49 9103 71 67 - 0
Gewerbestrasse 12 Faks.: +49 9103 71 67 12
D 90556 Cadolzburg Email: service@soundmaster.de
Hiermit bestätigt Wörlein GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.
Eine Kopie der Konformitätserklärung kann unter obenstehender Adresse bezogen werden.
