Produkttyp	Geschäfts-IP-Telefon
Marke	Grandstream
Modell	GRP2634
Display	2,8-Zoll-TFT-Farb-LCD-Bildschirm (320x240)
Leitungstasten	8 programmierbare zweifarbige Tasten (bis zu 32 BLF-/Kurzwahltasten)
Multifunktionstasten	10 programmierbare Tasten + 4 kontextbezogene Tasten
Netzwerk	LAN- und PC-Ports 10/100/1000 Mbit/s, integriertes Wi-Fi, integriertes Bluetooth
PoE	Unterstützt Power over Ethernet (IEEE 802.3af/at)
Audio	HD-Qualität (Hörer und Lautsprecher), 5-Wege-Konferenz, EHS-Unterstützung
Anschlüsse	USB-Anschluss, Headset-Anschluss, Kombianschluss, 12V-Netzteilanschluss
Stromversorgung	12V-Netzteil im Lieferumfang (5V/1A oder gleichwertig)
Packungsinhalt	Telefonständer, 12V-Netzteil, Ethernet-Kabel, Telefonkabel, Kurzanleitung
Installation	Auf Tisch (Ständer inklusive) oder Wandmontage (Halterung separat erhältlich)
Kompatibilität	Die meisten SIP-/NGN-/IMS-Plattformen und SIP-Geräte von Drittanbietern
Konfiguration	Über Webbrowser (HTTP/HTTPS-Schnittstelle) oder Telefonmenü
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Vermeiden Sie Flüssigkeiten und scheuernde Mittel.
Sicherheit	Nicht während des Firmware-Updates neu starten. Nur das mitgelieferte Netzteil verwenden. Integriertes Kensington-Schloss.
Ersatzteile und Reparierbarkeit	Ersatzteile über den Grandstream-Kundendienst erhältlich. Reparatur durch autorisierten Techniker.
Gewicht	ca. 850 g (nur Gerät)
Abmessungen (B x H x T)	ca. 230 x 210 x 90 mm (mit Ständer)
Betriebstemperatur	0 °C bis 40 °C
Allgemeine Informationen	1 Jahr Garantie. GPL-Quellcode über das Web zugänglich.

Häufig gestellte Fragen - GRP2634 GRANDSTREAM

Wie konfiguriere ich das Telefon GRP2634?

Sie können das GRP2634 über seine Weboberfläche konfigurieren, indem Sie seine IP-Adresse in einem Browser eingeben (Standardbenutzer: admin, Passwort auf dem Aufkleber auf der Rückseite) oder über das Telefonmenü: Drücken Sie MENÜ, dann Telefon > SIP > Konto für die SIP-Einstellungen. Weitere Details finden Sie im Benutzerhandbuch.

Wie finde ich die IP-Adresse des GRP2634?

Halten Sie die Navigationstaste 3 Sekunden lang gedrückt: Die IP-Adresse wird auf dem Bildschirm angezeigt.

Unterstützt das GRP2634 WLAN?

Ja, WLAN ist integriert. Gehen Sie im LCD-Menü zu System > Netzwerk > WLAN-Konfiguration, aktivieren Sie es und suchen Sie nach verfügbaren Netzwerken.

Wie setze ich das GRP2634 auf die Werkseinstellungen zurück?

Halten Sie die Einschalttaste gedrückt oder führen Sie einen Reset über die Weboberfläche durch. Schlagen Sie im Handbuch nach für das genaue Vorgehen.

Kann das GRP2634 für Notrufe verwendet werden?

Nein, das GRP2634 ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Dienst oder einen herkömmlichen Telefondienst nutzen. Siehe die Hinweise für weitere Details.

Wie schließe ich ein Headset an das GRP2634 an?

Schließen Sie Ihr Headset (kabelgebunden oder Bluetooth) an den Headset-Anschluss auf der Rückseite des Telefons an. Für ein Bluetooth-Headset aktivieren Sie Bluetooth im Menü und koppeln Sie es.

Unterstützt das GRP2634 Power over Ethernet (PoE)?

Ja, es ist kompatibel mit PoE IEEE 802.3af/at. Schließen Sie einfach ein Ethernet-Kabel von einem PoE-Switch an den LAN-Port des Telefons an.

Wie aktualisiere ich die Firmware des GRP2634?

Über die Weboberfläche: Gehen Sie zu Wartung > Firmware-Update und laden Sie die Datei von der Grandstream-Website herunter. Starten Sie das Telefon während des Updates nicht neu.

Wie viele Leitungen kann das GRP2634 verwalten?

Es verfügt über 8 programmierbare zweifarbige Leitungstasten mit bis zu 32 BLF-/Kurzwahltasten über Provisioning.

Ist das GRP2634 mit SIP-Plattformen von Drittanbietern kompatibel?

Ja, es bietet eine breite Interoperabilität mit den meisten SIP-Geräten von Drittanbietern und SIP-/NGN-/IMS-Plattformen. Siehe die Kompatibilitätsliste auf der Grandstream-Website.

BEDIENUNGSANLEITUNG GRP2634 GRANDSTREAM

1x Appareil GRP2634 1x Combiné

Im GRP2634 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GRP2634 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GRP2634 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GRP2634 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GRP2634 NUTZER BZW. DER GRP2634 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHERSTELLT.

SICHERHEITSHINWEISE:

ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. Während eines Software-Upgrades des GRP2634 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören.

ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang enthalten ist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen.

ÜBBERBLICK:

Das GRP2634 ist ein "next Generation" IP Telefon, es bietet 8 zweifarbige Leitungstasten (diese können auch zu 32 provisionierbaren BLF/Kurzwahltasten programmiert werden) sowie 10 Multi-Funktionsstasten, ein 2,8" (7,1cm, 320x240 Pixel) TFT LCD Display, 4 programmierbare kontextsensitive Softtasten, USB Anschluß, MBit/s (1Gb/s) Ethernetanschlüsse, Stromversorgung via PoE, WLAN und Bluetooth Schnittstelle, 5-er Konferenz und EHS Unterstützung. Das GRP2634 besticht durch hervorragende HD-Audioqualität, umfangreicher Funktionsausstattung erfüllt hohe Sicherheitsstandards und es ist mit einer der meisten Kommunikationsplattformen (SIP/NGN/IMS) von Drittanbietern kompatibel. Das GRP2634 ist der perfekte Begleiter für einen kommunikativ-anspruchsvollen Arbeitstag mit hoher Sicherheitsausstattung und herausragender Performance.

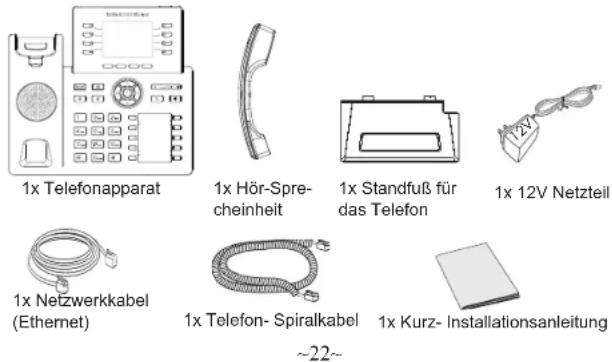

LIEFERUMFANG:

EINRICHTEN DES TELEFONS:

Installation des Telefons (Wandmontage):

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgesehenen Montagelöcher
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauflage heraus (Siehe untere Skizze).
4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser fixiert werden kann. (Siehe untere Skizze).

Auflage für die HörSprecheinheit
Position für das Sicherungsplättchen bei Wandmontage

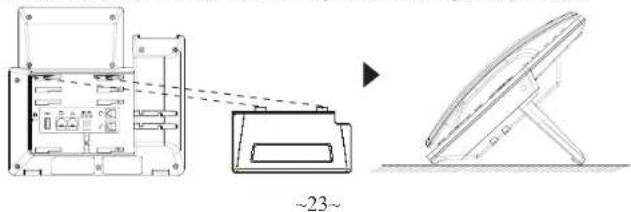

Installation des Telefons (Tischmontage):

Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein

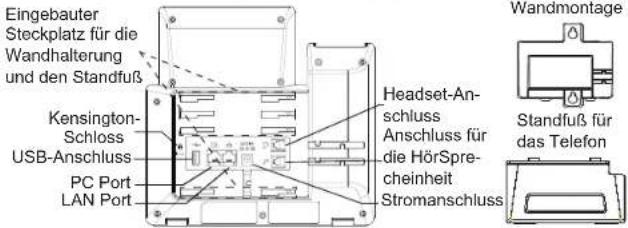

ANSCHLUSSMÖGLICHKEITEN AM TELEFON:

Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die Steckdose.
3. Es gibt zwei Möglichkeiten, um das Endgerät in ein Netzwerk zu integrieren.

- Via Ethernet:

- Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.

- Via Wi-Fi/WLAN:

• Navigieren Sie über das LCD-Menü zu "System→Netzwerk→Wi-Fi/WLAN Einstellungen und aktivieren Sie Wi-Fi/WLAN.
• Wählen Sie "Scan/Suchen" und das GRP2634 sucht automatisch nach möglichen Zugangspunkten.

• Es wird eine Liste verfügbarer Netzwerke angezeigt. Wählen Sie das gewünschte Netzwerk aus und geben Sie anschließend das Passwort ein.

• Am Display werden Informationen über den Provisionierungsvorgang sowie zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

• Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das Telefon via integrierten Web-Server oder über die Telefontasten konfigurieren.

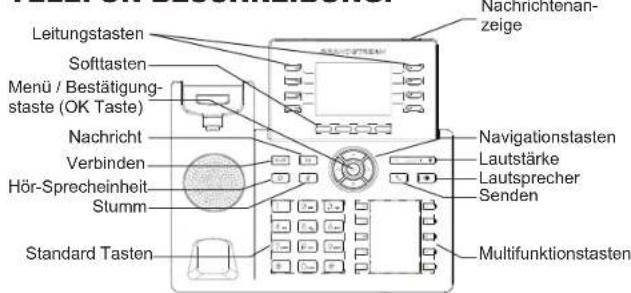

TELEFON BESCHREIBUNG:

KONFIGURATION DES TELEFONS:

Konfiguration des GRP2634 via Web-Browser:

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbindung besteht.
2. Um die IP Adresse abzurufen, drücken Sie bitte die "UP" ("nach oben") Taste und halten diese drei Sekunden lang gedrückt.
3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers ein. (Siehe Skizze auf der nächsten Seite).
4. Geben Sie die die Anmeldeinformationen ein und wechseln Sie in das Konfigurationsmenü. (Herstellerseitig ist der Benutzername "admin", das Zufallspasswort finden Sie auf der Rückseite der Basisstation.

Konfiguration des Telefons über das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist
2. Drücken Sie die MENÜ Taste, um in das Konfigurationsmenü des Telefons zugelangen.
3. Wählen Sie MENÜ → Telefon → SIP → Konto um die Einstellungen für SIP Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentifizierungs-ID, sowie das SIP Passwort zu konfigurieren.
4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons konfigurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Konfigurationsdetails finden Sie im Benutzerhandbuch des GRP2634.
5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konfiguration notwendigen Einstellungen zu erfahren.

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter http (s):// IP/gpl_license.

Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das komplette Benutzer-Handbuch sowie weitere

Informationen zur Konfiguration finden Sie unter:
