BEDIENUNGSANLEITUNG AirSecure CO2WM110 ABUS

Kohlendioxid-Warmelder

Kohlendioxid-Warmmelder

User manual

Carbon dioxide alarm

Lieferumfang, Anzeige und Bedienelemente

Lieferumfang

ABUS AirSecure TM

1000 mAh 3.7 V Lithium-Ion Batterie

Kohlendioxid-War

r CO2WM110 (fest verbaute Backup-Batterie)

• Micro-USB-Kabel

• AC-Adapter (5 V/1 A Ausgang)

• These Bedlenungs

• Montagematerial: Schrauben, Dübel

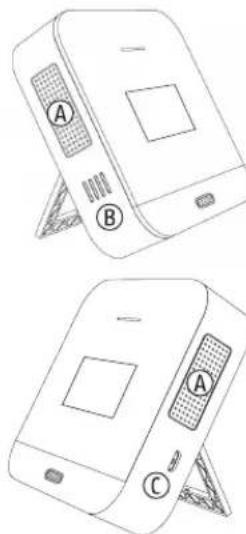

Anzeige und Bedienelemente

A:
Eingangs-
öffnungen
für CO_2 Messung

B:
Eingangs-
öffnung
für Temperatur
und
Feuchtingkeits
Messung

C: Anschluss für Micro USB-Kabel

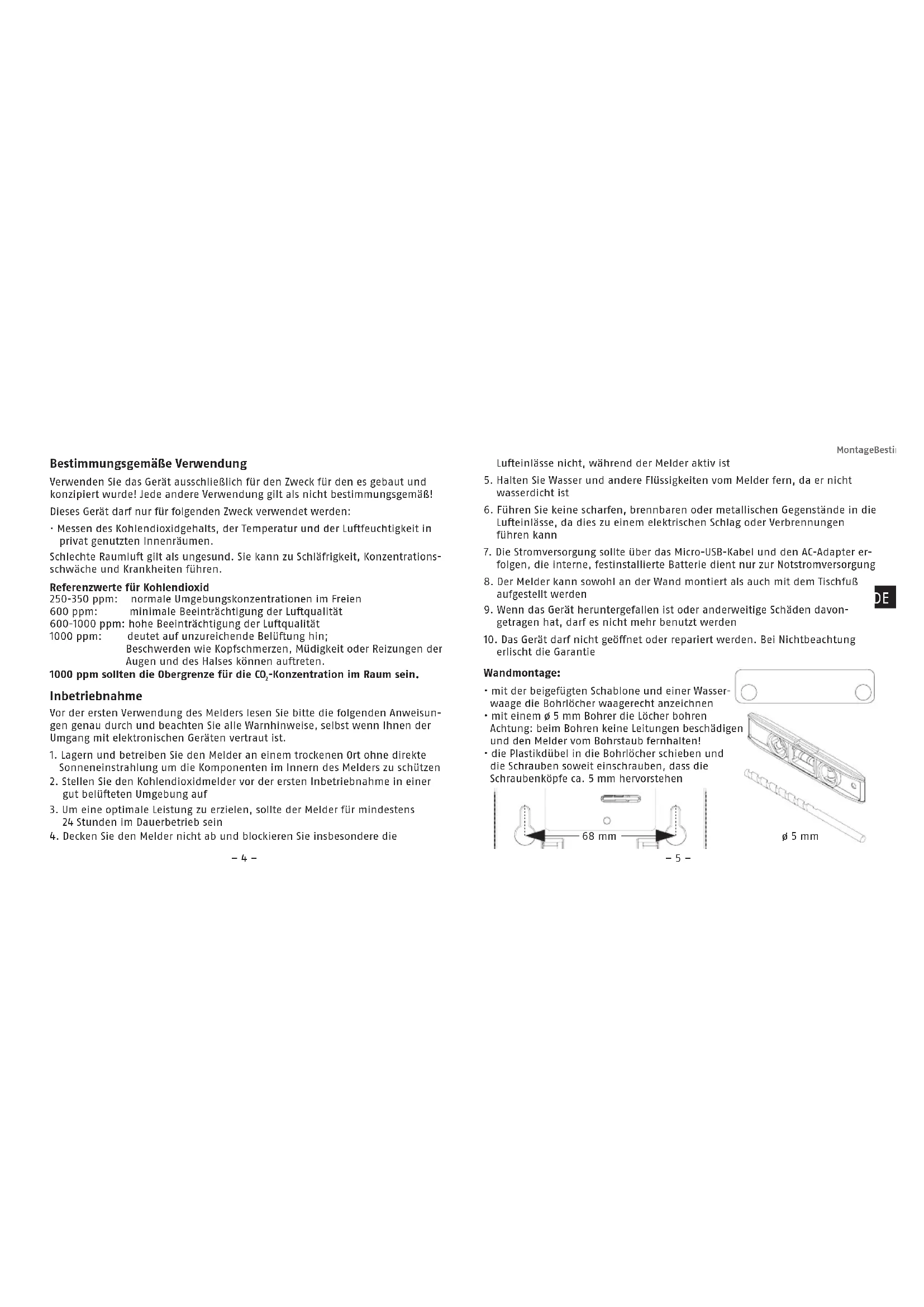

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! jeder andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerätarf nur fur folgenden Zweck verwendet werden:

• Messen des Kohlendioxididgehalts, der Temperatur und der Luftfeuchtigkeit in privat genutzten Innenaufen.

Schlechte Raumluft gilt als ungesund. Sie kann zu Schlafrigkeit, Konzentrationsschwäche und Krankheiten führen.

Referenzwerte für Kohlendioxid

250-350 ppm:normale Umgebungskonzentrationen im Freien

600 ppm: minimale Beeintrachtigung der Luftqualität

600-1000 ppm: hohe Beeinträchtigung der Luftqualität

1000 ppm: deutet auf unzureichende Belüftung hin; Beschwerden wie Kopfschmerzen, Müdigkeit oder Reizungen der Augen und des Halses können außretten.

1000 ppm sollen die Obergrenze fur die CO_2 -Konzentration im Raum sein.

Inbetriebnahme

Vor der ersten Verwendung des Melders lesen Sieitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

1. Lager und betreiben Sie den Melder an einem trockenen Ort ohne direkte Sonneneinstrahlung um die Komponenten im Innern des Melders zu schützen
2. Stellen Sie den Kohlendioxidmelder vor der ersten Inbetriebnahme in einer gut belufteten Umgebung auf
3. Um eine optimale Leistung zu erzielen, sollte der Melder für mindestens 24 Stunden im Dauerbetrieb sein
4. Decken Sie den Melder nicht ab und blockieren Sie insbesondere die

MontageBesti

Lufteinlasse nicht, während der Melder aktiv ist

1. Halten Sie Wasser und andere Flüssigkeiten vom Melder fern, da er nicht wasserdicht ist
2. Führen Sie keine scharfen, brennbaren oder metallischen Gegenstände in die Luftelnösse, da dies zu einem elektrischen Schlag oder Verbrennungen führen kann
3. Die Stromversorgung solte über das Micro-USB-Kabel und den AC-Adapter erfolgen, die interne, festinstallierte Batterie dient nur zur Notstromversorgung
4. Der Melder kann sowohl an der Wand montiert als auch mit dem Tischfuß aufgestellt werden
5. Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongetragen hat, daß es nicht mehr benutzt werden
6. Das Gerätarf nicht geöffnet oder repariert werden. Bei Nichtbeachtung erlischt die Garantie

Wandmontage:

• mit der beigefürgten Schablone und einer Wasserwaage die Bohrlocher waagerecht anziehnen
• mit einem 5 mm Bohrer die Lücher bohren Achtung: beim Bohrnen keine Leitungen beschädig den und den Melder vom Bohrstaub fernhalten!
  die Plastikdüber in die Bohlracher schieben und die Schrauben soweit einschrauben, dass die Schraubenköffe ca. 5 mm hervorstehen

-5-

Montage, Anzeige und Bedienelemente Anzeige und Bedienelemente

Standmontage:

• den Tischfuß an der Unterseite des Gehäuses ausklappen und den Melder auf eine ebene und staubfreie Unterlandige stellen
  -性和stellen, dass der Melder stabil steht und keine Gegenstände das Eindringen von CO, in den Melder storen

Bedientasten

1. Ein-/Ausschalten durch Ianges Drucken (ca. 3 Sekunden)
2. Stummschalten
3. Anzeige einschalten durch kurzes Drucken
4. Im Setup-Modus: um eine Position nach rechts verschiben
5. Im Setup-Modus: Wert(e) um eins erhöhen
6. Im Normalzustand: Seiten wechseln

1. Durch langes Drucken (ca. 3 Sekunden) in den Setup-Modus gelangen
2. Aus-/Einschalten der Anzeige durch kurzes Drucken
3. Speichern und Beenden der Einstellungen durch kurzes Drucken
4. Stummschalten

1. Im Setup-Modus: eine Position nach links verschlieben
2. Im Setup-Modus: Wert um eins verringern
3. Im Normalzustand: Seiten wechseln
4. Anzeige einschalten durch kurzes Drucken
5. Stummschalten

Symbole der OLED-Anzeige

Lufttemperatur

Relative Luftfeuchtigkeit

Grad Celsius

Grad Fahrenheit

Kohlendioxid (CQ)

CO2 -Gehalt in parts per million (Anteile CO2 pro Million Molekülle in der Luft)

Kohlendioxid gehalt gut

Kohlendioxidgehalt normal

Kohlendioxidgehalt schlecht Batteriestand: mehr als 75% geladen

Batteriestand: 50-75% geladen

Batteriestand: 25-50% geladen

Batteriestand: fast leer (das "Strom"-Symbol blinkt)

Zurückgehen Auswahl

Zeit und Datum einstellen

Sprache einstellen

CO2-Level einstellen

Temperatur- und Luftfeuchtgkeits- Level einstellen

Nicht stären

CO_2 -Alarmprotokoll

Temperatureinheit einstellen (^ / ^)

englisch

deutsch

französisch

niederländisch

spanisch

Minimalwert einstellen

Maximalwert einstellen

Startzeit

Endzeit

Anzeige und Bedienelemente Anzeige und Bedienelemente

Menu-Seiten der OLED-Anzeige

1. Nach dem Einsatz des Melders entscheidt das Menu "Temperatur und Luftfeuchigkeit" als erstes
2. Im Standby-Modus durch Drücken der "+" oder "-" Taste zur nachsten / vorgen Seite wechseln

23.4℃ 50.6%	CD2 665 PFM	2021/01/15 17:24:12
Menu 1: Temperatur und Luftfeuchtigkeit	Menü 2: Kohlendioxidgehalt	Menü 3: Datum und Zeit
A A B C D E F G H I J K L M N O P Q R S T U V W X Y Z	A LANGUAGE EN DE FR NL IT ES	2021/01/15 17:25:51
Menü 4: Einstellungen	Menü 5: Sprache einstellen	Menü 6: Datum und Zeit einstellen
Min Max ℃ 19127 ℃ 30180	22:00 08:00	C0e Min: 600, Max: 1200
Menü 7: Werte für Temperatur- u. Luftfeuch-tigkeitsalarm einstellen	Menü 8: "Nicht stören"- Zeit einstellen	Menü 9: Max. und Min.-Wert für CO2-Alarm einstellen
2021/01/12 19:25:07 20.5℃ | 29.9% 022155 784PPM	℃ ℃ ℉	Err(!!)
Menü 10: Alarmprotokoll einseen	Menü 11: Temperatureinheit einstellen	Menü 12: Sensorfehler

LED-Anzeige und TONE

1. Bei Versorgung über AC-Adapter:

Zustand LED Display Ton
Bildschirm aus, CO2- Gehalt gut	grün blinkt alle - 5 Sekunden		-
Bildschirm an, CO2- Gehalt gut	grün leuchtet normal -
Bildschirm aus, CO2- Gehalt normal	gelb blinkt alle - 5 Sekunden		-
Bildschirm an, CO2- Gehalt normal	gelb leuchtet normal -
Bildschirm aus, CO2- Gehalt schlecht	rot blinkt alle - 5 Sekunden		-
Bildschirm an, CO2- Gehalt schlecht	rot leuchtet normal -
CO2-Gehalt wechselt von gut zu normal	gelb blinkt 30 Sekunden	Datum blinken 30 Sekunden	-
CO2-Gehalt wechselt zu schlecht	rot blinkt 30 Sekunden	Datum blinken 30 Sekunden	Alarmton für 30 Sekunden

Anzeige und Bedienelemente Einstellungen

1. Bei Versorgung über Batterie:

Wenn der Kohlendioxid-Gehalt auf „Schlecht" wechselt, schaltet sich das Display ein, die rote LED und das Display blinken und der Alarnton erfort 30 Sekunden lang. Danach leuchten die rote LED und das Display weiter für 1 Minute; anschließlich schaltet der Blidschirm ab.

Die rote LED blinkt alle 5 Sekunden, bis der CO2 -Gehalt wieder normal ist, danach blinkt die gelbe LED alle 5 Sekunden, bis der CO2 -Gehalt wieder gut ist und danach blinkt die grüne LED alle 5 Sekunden.

1. Wenn "Nicht Storen" aktiv ist:

Wenn der Kohlendioxid-Gehalt auf „schlecht“ wechselt, schaltet sich das Display ein, die rote LED und das Display bilngen für 30 Sekunden. Danach leuchten die rote LED und das Display weiter für 1 Minute; anschließend schaltet der Bildschirm ab.

Die rote LED blinkt alle 5 Sekunden, bis der CO2 -Gehalt wieder normal ist, danach blinkt die gelbe LED alle 5 Sekunden, bis der CO2 -Gehalt wieder gut ist und danach blinkt die grüne LED alle 5 Sekunden.

Die Standard-Zeit für "Nicht stären" ist 22:00 - 08:00 Uhr.

Die Zeit kann in den Einstellungen angepasst werden (siehe Seite 12).

1. Temperatur und Luftfeuchtigkeit:

Bei einer Unterschiedtung oder Überschreitung der Temperatur- und Luftfeuchtingeitswerte sind die Anzeigen gleich wie bei denen des CO_2 -Gehalts, allerdings ohne Alarmton.

Standardwerte Temperatur: Min. 19^ , Max. 27^

Standardwerte Luftfeuchtigkeit: Min. 30% , Max. 80% .

Die Standard-Werte können in den Einstellungen angepasst werden (siehe Seite 12).

Menu-Einstellungen darbeiten

1. Durch Drücken der Taste nach links und durch Drucken der Taste nach rechts bewegen
2. Wenn das "Zurück"-Symbol blinkkt, kurz auf die Taste "Einstellungen" drücken um zurück zur Hauptseite der Einstellungen zu gelangen

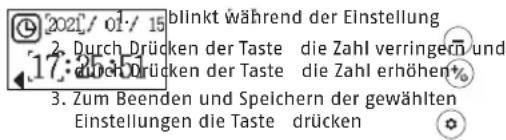

Datum und Zeit einstellen

1. Wenn das "Zurück"-Symbol blinkt, kurz auf e Taste "Einstellungen" drücken um zurich zur Hauptseite der Einstellungen zu gelangen

Sprache einstellen

1. Zum Beenden und Speichern der gewählten Einstellungen die Taste drücken und zurück zur Hauptseite der Einstellungen wechseln -11-

Einstellungen

Max, und Min.-Wert für CO_2 -Alarm einstellen

1. PPM blinkt während der Einstellung 2. Drucken der Taste den Wert verringn und 3. Drucken der Taste den Wert erhohen

2. Zum Beenden und Speichern der gewählten Einstellungen die Taste drücken

3. Wenn das "Zurück"-Symbol blinking, kurz auf die Taste "Einstellungen" drücken um zurück zur Hauptseite der Einstellungen zu gelungen

Wert für Temperatur- und Luftfeuchtgkeitsalarm einstellen

Mid-Max blinkt wahrend der Einstellung 2019 270cken der Taste die Zahl verringarn und 300durch den Taste die Zahl erhohen%

1. zum Beenden und Speichern der gewaherten Einstellungen die Taste drücken

2. Wenn das "Zurück"-Symbol blinkkt, kurz auf die Taste "Einstellungen" drücken um zurüben zur Hauptseite der Einstellungen zu geflagen

"Nicht stären"-Zeit einstellen

1. blinkt wahrend der Einstellung 2. Durch Drucken der Taste die Zahl verringern und durch drucken der Taste die Zahl erhöhen zum Beenden und Speichern der gewähten Einstellungen die Taste drucken

2. Wenn das "Zurück"-Symbol blinkt, kurz auf die Taste "Einstellungen" drücken um zurülich zur Hauptseite der Einstellungen zu geläten

-12-

Einstellungen, Fehlerbehebung

Alarmprotokoll einsehen

1. Durch Drucken der Taste zum vorgen Eintrag und 19. Regen Drucken der Taste zum nachsten Eintrag 20. Wachse 184PPM 2. Zum Beenden und zurückkehren ins Hauptmen die Einstellungen die Taste drucken

Temperatureinheit einstellen

1. Durch Drucken der Taste oder ^ C (Grad Celsius)
2. zum Beginn und Speichern der gewählten Einstellungen die Taste drucken und zur Haupteile der Einstellungen wechseln

Hinweise zur Fehlerbehebung

1. Das Gerät lasst sich nicht einschalten

→ Prüfen Sie, ob das Netztell mit Strom versorgt wird und ob das Messerät fest eingesteckt ist.

1. Niedrige Batterieleistung

Laden Sie den Akku für mehr als 24 Stunden auf.

1. Langsame Reaktion

Prüfen Sie, ob die Luftstromkanäe auf der Rückseite des Messgerätes nicht blockiert sind.

1. Der Melder zeigt "Sensorfehler" an Wenden Sie sich an ihren Handler.

-13-

Fehlerbehebung, Reinigen Technische Daten

1. manuelle Kalibrierung

Für die manuelle Kalibrierung Ist frische und trockene Außenluft erforderlich, wenn der CO -Wert ca. 500 ppm beträgt. Kalibrieren Sie den Melder nicht bei Regen. Hohe Luftfeuchtigkeit erhöht den CO -Gehalt in der Luft. Halten Sie den Melder bei den manuellen Kalibrierung von Bereichen fern, in denen sich viiele Menschen aufhalten oder Gegenstände vorhanden sind, die CO abgeben konnten, wie Lüftungsrohr, Schornsteine oder Autos.

Zum manuellen Kalibrieren den Melder im Freien platzieren und die drei Tasten ( ) gleichzeitig drücken. "C02" blinkt während der Kalibrierung, die ca. 16 Minuten dauert bis das Blinken stoppt. Die Kalibrierung erfolgt komplett automatisch.

Reinigen

• Ein verstaubter Melder muss gereinigt werden.
  Staubablagerungen in den Luftelnlüssen des Melders konnen abgesaugt oder ausgeblasen werden.
• Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.
• Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden.
• Achten Sie daraufuf, dass kein Wasser in das Geräteinnere gelangt!
  Gerat nicht in der Spulmaschine reinigen!
• Keine scharfen, spitzen, scheuernden, atzenden Reinigungsmittel oder harte Bürsten benutzen!
• Verwenden Sie keine Chemikalien und reinigen Sie den Melder nicht mit leicht entzündlichen Flüssigkeiten!

Technische Daten

Spanningsversorgung AC Adapter	Eingang: AC 100~240V Ausgang DC 5V/1A Micro-USB
Notstrom-Versorgung 1000mAh 3,7V Lithium-Ion Batterie (fest verbaut)
CO2-Sensortyp nicht-dispersiver Infrarot (NDIR)-Sensor
CO2-Sensorlebensdauer* max. 10 Jahre
Betriebstemperatur -10° bis 40°C
Luftfeuchigkeit 0% bis 95% (nicht kondensierend)
Montageort Wand- oder Standmontage
CO2-Messbereich 0-5000 ppm
CO2-Auflösung 1 ppm
CO2-Genauligkeit	100 ppm oder 10% der Messwerte, je nach dem welcher WertHigher ist
Luftqualität / CO2-Konzentration	gut: < 600 ppm* normal: 600-1200 ppm* schlecht: > 1200 ppm* Werte einstellbar auf der CO2-Setup-Seite
Alarmauslösing > 1200 ppm (einstellbar auf CO2-Setup-Seite)

* Ende der Sensor-Lebensdauer

Da der elektrochemische Sensor Alterungsprozessen ausgesetzt ist, beträgt die Lebensdauer des CO_2 -Sensors maximal 10 Jahre. Ist das Ende der Lebensdauer erreicht, muss der Melder ersetzt werden.

Batteriehinweise

Dieses Produkt enthalt eine fest verbaute Lithium-Ionen-Batterie. Fest verbaute Batterien (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) (\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{而}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) )(\text{和}) ) [ \begin{array}{l} \text { Dieses Produkt enthalt eine fest verbaute Lithium-Ionen-Batterie. Fest verbaute Batterien (\text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( \text { 值 }) }( 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 100 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 102 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 253 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 487 \times 696 \ \end{array} ]

Gewährleistung

• ABUS-Produkte sind mit großener Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.

• Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zureckzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird der CO₂ -Warnmelder nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.

• Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdruicklich ausgeschlossen.
• ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z. B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäß Anwendung, normalen Verschleib oder durch Nichtbeachtung dieser Anleitung entwickelten sind.
• Bei Geltendmachung eines Gewährleistungspruches ist dem zu beanstandenden CO₂ Warnmelder der Original-Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufugen.
• Sollten Sie an dem CO₂-Warnmelder einen Mangel feststellen, der beim

Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahreitte direkt an ihren Verkauf.

Entsorgung

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien und Kunststoffeile in die Wertstoff-Sammlung.

Dieses Produkt enthalt wertvolle Rohstoffe. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Elektrogeräte, Akkus und Batterien dürfen nicht über den Hausmüll entsorgt werden. Die Entsorgung muss gemäß Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE), bzw. gemäß Richtlinie 2006/66/EG über Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren erfolgen.

Blitte wenden Sie sich bei Rückfragen an die für die Entsorgung zuständigeCOMMUNALE Behörde. Informationen zu Rücknahmestellen für ihre Altgeräteerhalten Sie z.B. bei der ortlichen Gemeinde- bzw. Stadtverwaltung, denortlichen Entsorgungsunternehmen oder bei ihrem Fachhändler.

WEEE-Reg.-Nr. DE79663011

Konformitätserklarung

Hiermit erklart ABUS August Bremicker Söhne KG, dass das Gerät AirSecure4 CO2WM110 den Richtlinien 2014/35/EU, 2014/30/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter [e-mail] angefordert werden.

Technische Änderungen vorbehalten.

Für Irrtumer und Druckfehler keine Haftung.

ABUS 2021

ABUS August Bremicker Söhne KG | D 58292 Wetter | Germany. Tel.: [phone] | www.abus.com [e-mail]

WEEE-Reg.-Nr. DE79663011

WEEE-Reg.-Nr. DE79663011
