BEDIENUNGSANLEITUNG FTUS 3.6 A1 FLORABEST

Originalbetriebsanleitung

IT CH

REPELLENTE PER ANIMALI AD ENERGIA SOLARE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Originalbetriebsanleitung Seite 1

Informationen zu dieser Bedienungsanleitung ..... 2

Urheberrecht 2

Bestimmungsgemäßer Gebrauch 2

Verwendete Warnhinweise 3

Sicherheit 4

Grundlegende Sicherheitshinweise 4

Verletzungsgefahr durch falschen Umgang mit Batterien . . . . . . . . . . 5

Bedienelemente....6

Lieferumfang....6

Technische Daten 7

Inbetriebnahme 8

Akkus/Batterien einlegen 8

Batteriezustandsanzeige 9

Akkus laden mit USB-Ladekabel 9

Akkus laden mit Kollektor-Panel 9

Anforderungen an den Aufstellort .....10

Wandmontage 10

Bedienung und Betrieb 11

Bewegungssensor einstellen .....11

Frequenz einstellen 11

Reinigung 12

Lagerung/Entsorgung 12

Lagerung 12

Gerät entsorgen 12

Batterien/Akkus entsorgen 13

Anhang 13

Hinweise zur Konformitätserklärung 13

Garantie 14

Service 15

Importeur 15

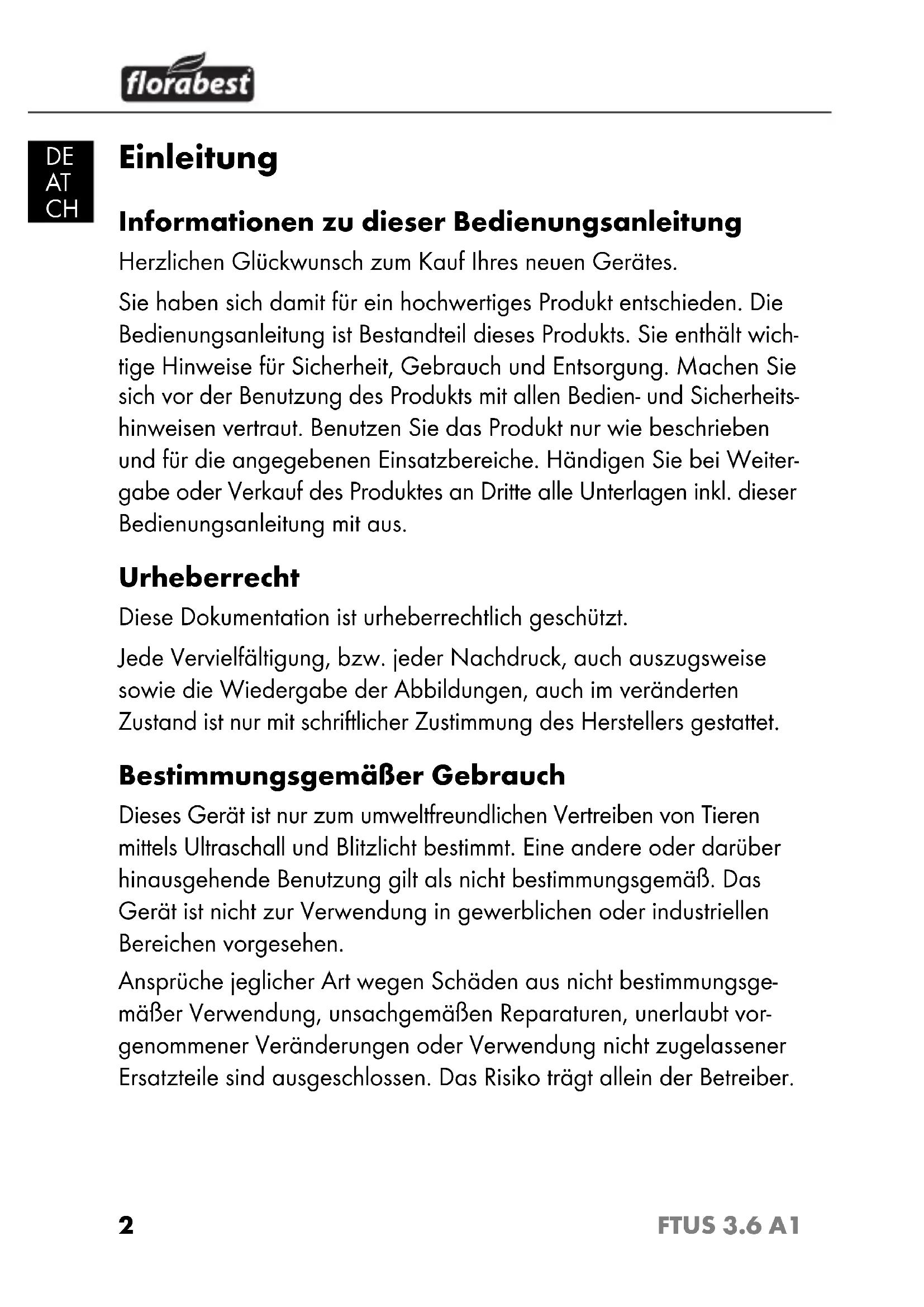

Einleitung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie bei Weitergabe oder Verkauf des Produktes an Dritte alle Unterlagen inkl. dieser Bedienungsanleitung mit aus.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt.

Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur zum umweltfreundlichen Vertreiben von Tieren mittels Ultraschall und Blitzlicht bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Gerät ist nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsge- mäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vor- genommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

Verwendete Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese von autorisiertem Fachpersonal oder dem Kundenservice austauschen.

■ Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

■ Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht. Kinder können mögliche Gefahren nicht immer richtig erkennen.

■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch. Das Gerät darf nicht vom Anwender geöff net werden.

■ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausge- tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie

die Sicherheitsanforderungen erfüllen werden.

■ Stellen Sie keine Gegenstände auf das Gerät.

■ Das Gerät nicht in der Nähe von offenen Flammen (z. B. Kerzen) betreiben.

■ Der Erdspieß hat ein spitzes Ende. Das kann zu Verletzungen führen.

■ Sollten Sie ungewöhnliche Geräusche, Rauch oder ähnlich unklare Situationen wahrnehmen, entnehmen Sie die Batterien oder trennen ein ggf. angeschlossenes USB-Ladekabel von der Stromversorgung und wenden sich an den Service (siehe Kapitel Service).

Verletzungsgefahr durch falschen Umgang mit Batterien

■ Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

■ Batterien nicht ins Feuer werfen. Batterien keinen hohen Temperaturen aussetzen.

■ Explosionsgefahr! Nur als „aufl adbar“ gekennzeichnete Batterien dürfen wieder aufgeladen werden.

■ Batterien nicht öff nen oder kurzschließen.

■ Unterschiedliche Batterie- bzw. Akkutypen dürfen nicht gemischt eingesetzt werden. Leere Batterien sollten wegen des erhöhten Auslaufrisikos entnommen werden. Auch bei Nichtgebrauch des Gerätes sollten die Batterien aus dem Gerät entnommen werden.

■ Batteriesäure, die aus einer Batterie austritt, kann zu Hautreizungen führen. Bei Hautkontakt mit viel Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt ist, gründlich mit Wasser ausspülen, nicht reiben und sofort einen Arzt aufsuchen.

■ Wie Sie die Batterien in das Gerät einlegen und wieder herausnehmen erfahren Sie im Kapitel „Inbetriebnahme“.

Bedienelemente

(Abbildungen siehe Ausklappseite)

1 Lautsprecher
2 Empfindlichkeitsregler für Bewegungssensor
3 Frequenzregler
4 Blitzlicht
5 Bewegungssensor
6 LED-Batteriezustandsanzeige
7 Aufnahme für die Wandmontage
8 Batteriefachdeckel
9 Dichtung
10 Kollektor-Panel (Solarzelle)
11 Aufnahme für den Erdspieß
12 Anschlussbuchse für USB-Ladekabel (mit eingesetztem Gummi-stopfen)
13 USB-Ladekabel
14 Erdspieß
15 3 x 1,2 V Batterien Typ AA/Ni-MH/800mAh
16 Dübel
17 Schraube

Lieferumfang

Bitte prüfen Sie den Lieferumfang (siehe Ausklappseite).

Der Lieferumfang besteht aus folgenden Komponenten:

● Solar-Tiervertreiber FTUS 3.6 A1
- USB-Ladekabel ^13
• Erdspieß14
- 3 x AA 1,2 V Batterien ^15
• Dübel16
• Schraube17
• Bedienungsanleitung

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.

▶ Bei einer unvollständigen Lieferung oder Schäden infolge man-gelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Entnehmen Sie alle Teile des Gerätes und die Bedienungsanleitung aus dem Karton.

◆ Entfernen Sie sämtliches Verpackungsmaterial.

Technische Daten

Eingangsspannung 5 V, 500 mA ---
Batterien 3 x 1,2 V, 800 mAh / Ni-MH (AA)
Schutzklasse	III/ ◊
Schutzart IP44 (Spritzwassergeschützt)
Frequenzen ca. 13,5 - 23,5 kHz
Erfassungsweite	ca. 8 m(Abhängig von der Tiergröße)
Erfassungswinkel ca. 110°

Inbetriebnahme

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung und Betrieb des Gerätes.

GEFAHR

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitshinweise, um die Gefahren zu vermeiden:

▶ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

▶ Beachten Sie die Hinweise zum elektrischen Anschluss des Gerätes, um Sachschäden zu vermeiden.

Akkus/Batterien einlegen

HINWEIS

▶ Die Akkus sind bei Anlieferung eingebaut.

Um Batterien 15 in das Gerät einzulegen, öffnen Sie den Batteriefachdeckel 8, indem Sie die 4 Kreuzschlitzschrauben am Batteriefachdeckel 8 lösen.
Legen Sie 3 Stück 1,2 V Batterien in das Batteriefach. Beachten Sie dabei genau die Polarität, die in dem Batteriefach markiert ist. Andernfalls wird das Gerät nicht funktionieren und kann beschädigt werden.
Schließen Sie den Batteriefachdeckel 8 wieder und achten Sie darauf, dass die Dichtung 9 eingelegt ist.

Batteriezustandsanzeige

Der Batteriezustand wird über eine rote leuchtende oder blinkende

LED 6 im Bewegungssensor 5 angezeigt.

LED 6 leuchtet : volle Batterien

Akkus laden mit USB-Ladekabel

- Sie können die mitgelieferten Batterien 15 über das mitgelieferte USB-Ladekabel 13 direkt im Gerät laden. Entfernen Sie zunächst den eingesetzten Gummistopfen aus der Anschlussbuchse 12. Stecken Sie jetzt das USB-Ladekabel 13 in die Anschlussbuchse 12 und verbinden Sie das USB-Ladekabel 13 mit Ihrem Computer oder einem USB-Adapter. Die Ladedauer beträgt je nach Entladung der Batterien 15 a. 5 - 10 Stunden.

HINWEIS

▶ Bei dem Ladevorgang blinkt die rote LED 6

Akkus laden mit Kollektor-Panel

• Tagsüber wandeln die Solarzellen das Sonnenlicht in Strom um und laden die Akkus auf.
  Die Anzahl der Betriebsstunden hängt davon ab, wie lange und intensiv das Kollektor-Panel 10 von Sonnenlicht beschienen wurde. Für das beste Ergebnis stellen Sie Ihre Solarleuchte an einem Ort auf, wo direktes Sonnenlicht auf das Kollektor-Panel 10 fällt. Direkte Sonneneinstrahlung von mindestens 8 Stunden ist ideal, damit die Akkus voll aufgeladen werden können. Der Aufstellort muss frei von Schatten und Bedeckung sein.

Stellen Sie sicher, dass der Bewegungssensor 5 nicht durch einfallendes Licht oder andere Lichtquellen beeinfl usst wird. Dies kann zu Fehlfunktionen führen.

Anforderungen an den Aufstellort

Das Gerät entspricht der Schutzklasse IP44. Somit ist das Gerät spritzwassergeschützt und kann daher wetterunabhängig eingesetzt werden. Voller Spritzwasserschutz ist allerdings nur gegeben, wenn das Gerät korrekt verschlossen ist und die Dichtungen intakt und sauber sind.

Bitte beachten Sie, dass der Spritzwasserschutz nur noch eingeschränkt gegeben ist, wenn das Gerät mit dem USB-Ladekabel betrieben wird.

ACHTUNG

▶ Stellen Sie das Gerät niemals ohne Erdspieß14 auf!

Der mitgelieferte Erdspieß 14 ist zweiteilig. Er kann entweder aus den beiden zusammengesetzten Bauteilen bestehen oder um eine geringere Höhe zu erreichen nur aus einem Bauteil.

■ Stecken Sie den Erdspieß 14 in die Aufnahme für den Erdspieß 11.

■ Um eine optimale Bewegungserkennung zu gewährleisten, muss das Gerät so platziert werden, dass der Bewegungssensor die Richtung des zu überwachenden Bereichs zeigt.

Der Bewegungssensor5 darf nicht von anderen Gegenständen blockiert werden.

Wandmontage

♦ Bohren Sie ein Loch ( 6 mm) und setzen Sie den mitgelieferten Dübel ein. Achten Sie beim Bohren darauf, dass Sie nicht versehentlich Strom-, Gas-, oder Wasserleitungen beschädigen.

Schrauben Sie die mitgelieferte Schraube 17 in den Dübel 16, so dass noch ca. 1 cm der Schraube 17 aus der Wand heraus-schaut und hängen Sie dann das Gerät daran auf.

Bedienung und Betrieb

Um das Gerät in Betrieb zu nehmen, sind folgende Punkte zu beachten:

Bewegungssensor einstellen

◆ Drehen Sie den Empfindlichkeitsregler des Bewegungssensor im Uhrzeigersinn.

Die Empfi ndlichkeit des Bewegungssensors 5 bezieht sich auf die Entfernung, Reichweite oder Größe der zu erfassenden Tiere zum Gerät. Je kleiner das Tier, desto größer muss die voreingestellte Empfi ndlichkeit des Bewegungssensors sein (max.).

Soll ein größeres Tier, wie z.B. ein Hund erfasst werden, drehen Sie den Empfindlichkeitsregler des Bewegungssensors 2 gegen den Uhrzeigersinn (min.).

HINWEIS

Beachten Sie, wenn eine hohe Empfindlichkeit (max.) vor- eingestellt wurde, dass dann auch große Lebewesen erfasst werden (z. B. Menschen / Hunde).

Frequenz einstellen

Das Gerät verfügt über 5 verschiedene Programme zum Vertreiben von Tieren.

Programm 0: Das Gerät ist ausgeschaltet.

Programm 1: 13,5 kHz - 17,5 kHz (Nagetiere, wie z.B. Mäuse)

Programm 2: 15,5 kHz - 19,5 kHz (Hunde und Füchse)

Programm 3: 19,5 kHz - 23,5 kHz (Hunde, Katzen und Vögel)

Programm 4: Blitzlicht

Programm 5: Alle Programme werden verwendet

◆ Drehen Sie den Frequenzregler3 auf das gewünschte Programm, um es auszuwählen.

Reinigung

ACHTUNG

Beschädigung des Gerätes!

▶ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

■ Reinigen Sie die Oberfl ächen des Gerätes mit einem weichen, trockenen Tuch. Verwenden Sie bei hartnäckigen Verschmutzungen handelsübliche Spülmittel und Wasser. Achten Sie darauf, dass kein Wasser ins Gerät eindringt.

■ Reinigen Sie das Kollektor-Panel 10 mit einem feuchten Tuch.

■ Pfl egen Sie die Dichtung ^9 regelmäßig mit etwas Vaseline, damit diese geschmeidig bleiben. Nur so kann die Dichtung das Geräteinnere vor Feuchtigkeit schützen.

■ Sollten Sie die Dichtung 9 austauschen wollen, wenden Sie sich an den Service (siehe Kapitel Service).

Lagerung/Entsorgung

Lagerung

Sollten Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die Batterien und lagern Sie es an einem sauberen und trockenen Ort ohne direkte Sonneneinstrahlung.

Gerät entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt entspricht der europäischen WEEE (Waste Electrical and Electronic Equipment) Richtlinie 2012/19/EU.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Batterien/Akkus entsorgen

Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Batterien können Giftstoff e enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen.

Jeder Verbraucher ist gesetzlich verpfl ichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Diese Verpfl ichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können.

Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

Anhang

Hinweise zur Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2004/108/EC sowie der RoHS-Richtlinie 2011/65/EU.

Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.

CE

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

HINWEIS

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kosten- pfl ichtig.

Service

DE Service Deutschland

Tel.: [phone]

(Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

IAN 30865

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 30865

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 30865

Erreichbarkeit Hotline:

Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)

Importeur

Stand der Informationen · Version des informations
