BEDIENUNGSANLEITUNG AF 20 Kärcher

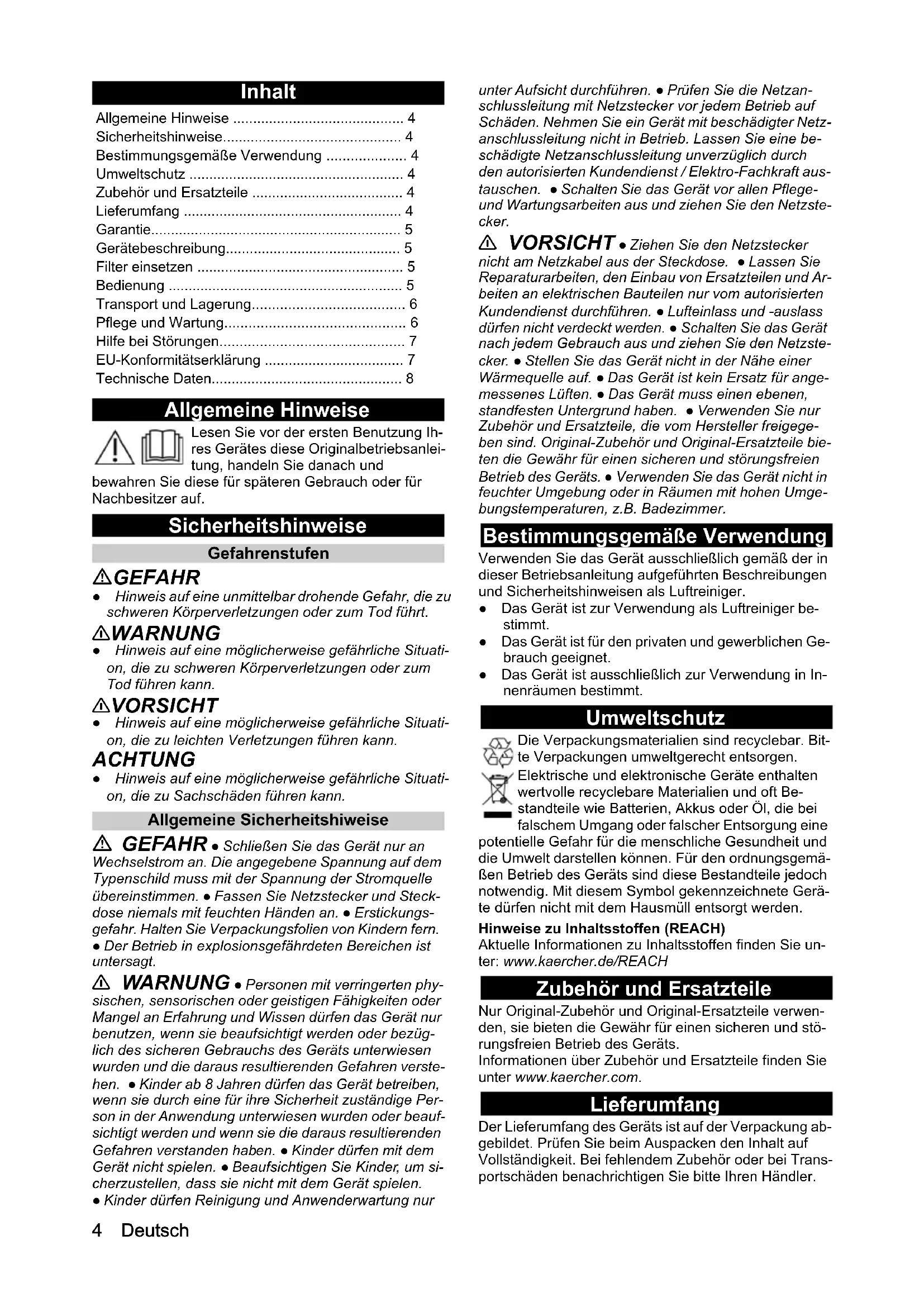

34 Deutsch Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Benutzung Ih- res Gerätes diese Originalbetriebsanlei- tung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Sicherheitshinweise Gefahrenstufen GEFAHR ● Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG ● Hinweis auf eine möglicherweise gefährliche Situati- on, die zu schweren Körperverletzungen oder zum

• od führen kann. 몇 VORSICHT ● Hinweis auf eine möglicherweise gefährliche Situati- on, die zu leichten Verletzungen führen kann. ACHTUNG ● Hinweis auf eine möglicherweise gefährliche Situati- on, die zu Sachschäden führen kann. Allgemeine Sicherheitshiweise GEFAHR ● Schließen Sie das Gerät nur an Wechselstrom an. Die angegebene Spannung auf dem Typenschild muss mit der Spannung der Stromquelle übereinstimmen. ● Fassen Sie Netzstecker und Steck- dose niemals mit feuchten Händen an. ● Erstickungs- gefahr. Halten Sie Verpackungsfolien von Kindern fern. ● Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. 몇 WARNUNG ● Personen mit verringerten phy- sischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen dürfen das Gerät nur benutzen, wenn sie beaufsichtigt werden oder bezüg- lich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verste- hen. ● Kinder ab 8 Jahren dürfen das Gerät betreiben, wenn sie durch eine für ihre Sicherheit zuständige Per- son in der Anwendung unterwiesen wurden oder beauf- sichtigt werden und wenn sie die daraus resultierenden Gefahren verstanden haben. ● Kinder dürfen mit dem Gerät nicht spielen. ● Beaufsichtigen Sie Kinder, um si- cherzustellen, dass sie nicht mit dem Gerät spielen. ● Kinder dürfen Reinigung und Anwenderwartung nur unter Aufsicht durchführen. ● Prüfen Sie die Netzan- schlussleitung mit Netzstecker vor jedem Betrieb auf Schäden. Nehmen Sie ein Gerät mit beschädigter Netz- anschlussleitung nicht in Betrieb. Lassen Sie eine be- schädigte Netzanschlussleitung unverzüglich durch den autorisierten Kundendienst / Elektro-Fachkraft aus- tauschen. ● Schalten Sie das Gerät vor allen Pflege- und Wartungsarbeiten aus und ziehen Sie den Netzste- cker. 몇 VORSICHT ● Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose. ● Lassen Sie Reparaturarbeiten, den Einbau von Ersatzteilen und Ar- beiten an elektrischen Bauteilen nur vom autorisierten Kundendienst durchführen. ● Lufteinlass und -auslass dürfen nicht verdeckt werden. ● Schalten Sie das Gerät nach jedem Gebrauch aus und ziehen Sie den Netzste- cker. ● Stellen Sie das Gerät nicht in der Nähe einer Wärmequelle auf. ● Das Gerät ist kein Ersatz für ange- messenes Lüften. ● Das Gerät muss einen ebenen, standfesten Untergrund haben. ● Verwenden Sie nur Zubehör und Ersatzteile, die vom Hersteller freigege- ben sind. Original-Zubehör und Original-Ersatzteile bie- ten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. ● Verwenden Sie das Gerät nicht in feuchter Umgebung oder in Räumen mit hohen Umge- bungstemperaturen, z.B. Badezimmer. Bestimmungsgemäße Verwendung Verwenden Sie das Gerät ausschließlich gemäß der in dieser Betriebsanleitung aufgeführten Beschreibungen und Sicherheitshinweisen als Luftreiniger. ● Das Gerät ist zur Verwendung als Luftreiniger be- stimmt. ● Das Gerät ist für den privaten und gewerblichen Ge- brauch geeignet. ● Das Gerät ist ausschließlich zur Verwendung in In- nenräumen bestimmt. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Lieferumfang Der Lieferumfang des Geräts ist auf der Verpackung ab- gebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Trans- portschäden benachrichtigen Sie bitte Ihren Händler. Allgemeine Hinweise p. 4
• Sicherheitshinweise p. 4
• Bestimmungsgemäße Verwendung p. 4
• Umweltschutz p. 4
• Zubehör und Ersatzteile p. 4
• Lieferumfang p. 4
• Garantie p. 5
• Gerätebeschreibung p. 5
• Filter einsetzen p. 5
• Bedienung p. 5
• Transport und Lagerung p. 6
• Pflege und Wartung p. 6
• Hilfe bei Störungen p. 7
• EU-Konformitätserklärung p. 7
• Technische Daten Deutsch 5 Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedingun- gen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garan- tiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händ- ler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Gerätebeschreibung Abbildungen siehe Grafikseite. Abbildung A 1 Bedientaste Gerät Ein- / Aus 2 Bedientaste Funktionssperrung 3 Displayanzeige PM 2,5 Index Luftqualität 4 Bedientaste Display Ausschalten 5 Displayanzeige Lüfterstufe 6 Bedientaste Automodus Ein- / Aus 7 Bedientaste Lüfterstufe 8 Bedientaste Schlafmodus Ein- / Aus 9 Displayanzeige Timer 10 Bedientaste Timer 11 Displayanzeige Filterlebensdauer 12 Bedientaste Filterreset 13 Display- und Geräteanzeige Luftqualität 14 Verriegelung Filterabdeckung 15 Filterabdeckung 16 Filterlasche 17 Filter 18 Anschluss Netzteil 19 Gerätesensor 20 Netzadapter Hinweis Die Funktionseinstellungen sind nur über die Bedien- tasten und nicht über die Displayanzeigen möglich. Filter einsetzen Vor der Erstinbetriebnahme müssen die im Gerät be- reits eingesetzten Feinfilter ausgepackt werden. p. 8

1. Das Gerät umdrehen und die Verriegelung der der

Filterabdeckung 90 Grad im Uhrzeigersinn drehen. Abbildung B

2. Die Filterabdeckung abnehmen.

3. Die verpackten Filter entnehmen.

4. Die Filter auspacken.

5. Die ausgepackten Filter einsetzen. Sicherstellen,

dass die Zuglaschen sichtbar sind und nach innen zeigen. Abbildung F

6. Die Filterabdeckung aufsetzen und die Verriegelung

90 Grad gegen den Uhrzeigersinn drehen. Gerät mit Display nach oben umdrehen. Abbildung G

7. Das Gerät auf einer ebenen Fläche abstellen. Si-

cherstellen, dass nach jeder Seite ein Abstand von 30 cm eingehalten wird. Abbildung H Hinweis Stellen Sie das Gerät nicht auf heiße Oberflächen oder in die Nähe der Heizung. Lassen Sie keine Flüssigkeiten oder Fremdmaterialien (z.B. metallische Gegenstände) in das Gerät gelangen.

8. Stecker des Netzteils in das Gerät und Netzstecker

in die Steckdose stecken. Abbildung I Das Gerät ist betriebsbereit Hinweis Wir empfehlen Ihnen, das Gerät beim ersten Mal über Nacht durchlaufen zu lassen, um damit eine Grundrei- nigung Ihres Raumes zu erhalten. Hinweis Die Tabelle mit den Stundenangaben der Displaysym- bole für die Filterlebensdauer, siehe Filter ersetzen Bedienung Gerät ein- / ausschalten

1. Um das Gerät einzuschalten: Ein-/ Austaste Gerät

drücken. Abbildung I Das Gerät startet automatisch. Hinweis Nach dem Einschalten leuchten die Anzeigen und Tasten auf dem Bedienfeld kurz auf. Der integrierte Luftqualitäts- sensor misst automatisch die Luftqualität im Raum.

2. Nach Bedarf können z. B. folgende Funktionen über

die Bedientasten eingestellt werden: Lüfterstufe Automodus Schlafmodus Timer

3. Um das Gerät auszuschalten: Ein-/ Ausschalter Ge-

rät drücken. Die Anzeigen und Tasten auf dem Bedienfeld erlö- schen. Der Gerät ist ausgeschaltet. Automodus einstellen Im Automatischen Modus stellt der Luftreiniger je nach Luftqualität die passende Lüfterstufe ein. Bei schlechter Luftqualität wird z. B. die Lüfterstufe au- tomatisch hoch gestellt. Symbol Bedientaste für Automodus: Bedientaste Automodus drücken. Der automatische Modus wird ein- bzw. ausgeschaltet. Schlafmodus einstellen Im Schlafmodus läuft der Ventilator mit der geringsten Geschwindigkeit und daher sehr leise. Alle Leuchtsym- bole sind aus. ● Bedientaste Schlafmodus drücken. Der Schlafmo- dus wird ein- bzw. ausgeschaltet. Symbol Bedientaste für Schlafmodus:6 Deutsch Lüfterstufe einstellen Je nach Luftqualität kann die Lüfterstufe manuell in Stu- fe I, II oder III eingestellt werden. Bei schlechter Luft- qualität, beispielsweise um Rauch herauszufiltern, sollte das Gebläse 15 - 20 min auf höchster Geschwin- digkeit (Stufe III) laufen. Hinweis Um die Luft effektiv zu reinigen, Fenster und Türen ge- schlossen halten während der Luftreiniger eingeschal- tet ist, Symbol Bedientaste für Lüfterstufe: ● Bedientaste Lüfterstufe so oft drücken, bis die ge- wünschte Stufe erreicht ist. Auf dem Bedienfeld wird die gewählte Lüfterstufe angezeigt. Timer einstellen Der Timer kann auf 2, 4, 6 oder 8 h Laufzeit eingestellt werden. Wenn die eingestellte Zeit abgelaufen ist, schaltet sich das Gerät automatisch aus. Die Lüfterstufe kann jederzeit geändert werden. Symbol Bedientaste für Timer: Einschalten: Bedientaste Timer wiederholt drücken, bis die gewünschte Laufzeit erreicht ist. Die Anzeige leuchtet auf. Im Bedienfeld wird die eingestellte Laufzeit angezeigt. Ausschalten: Bedientaste Timer solange drücken bis die Timeranzeige erlischt. Timer ist aus. Bedienfeld sperren / entsperren Um eine versehentliche Änderung der Einstellungen zu verhindern, z. B. durch Kinder oder Haustiere, kann das Bedienfeld gesperrt werden. Symbol Bedientaste und Displayanzeige für Bedienfeld sperren: ● Sperren: Taste 3 s drücken. ● Entsperren: Sperrtaste 3 s drücken. Anzeige PM 2,5 Luftqualität Im Display wird die Konzentration von Feinstaub (PM 2.5) numerisch in der Einheit µg/m³ angezeigt. Zusätz- lich wird über einen Farbindex über die Luftqualität in- formiert: Transport und Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts. Lagern Sie das Gerät nur in trockenen Innenräumen. Pflege und Wartung Reinigung GEFAHR Lebensgefahr durch Stromschlag Flüssigkeiten können Strom leiten und dadurch zu schweren bis tödlichen Verletzungen führen. Ziehen Sie vor Reinigungs- und Wartungsarbeiten im- mer das Netzteil aus der Steckdose. Tauchen Sie das Gerät oder das Netzteil niemals ins Wasser. Reinigen Sie das Gerät oder das Netzteil niemals nass.

1. Das Gerät ausschalten.

2. Das Netzteil aus der Steckdose ziehen.

3. Das Gerät mit einem weichen, trockenen Tuch ab-

wischen. Keine scheuernden oder ätzenden Reini- gungsmitteln verwenden. Filter ersetzen Der Filter sollte spätestens nach 2500 - 3000 Stunden Laufzeit gewechselt werden. Wenn das Gerät lauter wird, ein unangenehmer Geruch von dem Gerät (Filter) aus geht oder der Filter sichtbar verschmutzt ist, auch früher. Das Symbol blinkt im Display, um an den not- wendigen Filterwechsel zu erinnern. Symbol Bedientaste für Filterreset: Je nach Lebensdauer wird folgende Anzahl der Symbo- le angezeigt:

1. Das Gerät ausschalten und Netzteil aus Steckdose

und Gerät ziehen. Abbildung J

2. Das Gerät umdrehen und die Verriegelung der der

Filterabdeckung 90 Grad im Uhrzeigersinn drehen. Abbildung B

3. Die Filterabdeckung abnehmen.

4. Die Filter entnehmen.

5. Die neuen Filter auspacken.

6. Die ausgepackten Filter einsetzen. Sicherstellen,

dass die Zuglaschen sichtbar sind und nach innen zeigen. Abbildung F PM 2,5 Luftqualität Farbe

7. Die Filterabdeckung aufsetzen und die Verriegelung

90 Grad gegen den Uhrzeigersinn drehen. Gerät mit Display nach oben umdrehen. Abbildung G

8. Netzteil an Gerät und Steckdose anschließen.

9. Das Gerät einschalten.

a Zur Filterzurücksetzung (Reset) das Symbol 3 s drücken. Abbildung K

Hilfe bei Störungen Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie s ich bitte an den autorisierten Kundendienst. Fehler Ursache Behebung Gerät lässt sich nicht einschalten Keine elektrische Spannung Die Steckdose und die Sicherung der Stromversorgung prüfen. Den Stecker des Netzteils in eine andere Steckdose stecken. Netzteil defekt Den Kundendienst kontaktieren, um das Netzteil auszutauschen. Gerät defekt Den Kundendienst kontaktieren. Display blinkt und Gerät läuft nicht an Filterabdeckung nicht korrekt eingesetzt Filterabdeckung korrekt einsetzen, dabei auch auf richtigen Sitz der Filter achten. Luftstrom ist verringert Filter verstopft Filter wechseln, siehe Kapitel Filter erset- zen. Filter nicht ausgepackt Filter auspacken, siehe Kapitel Filter ein- setzen. Lüfterstufe zu gering Lüfterstufe erhöhen, siehe Kapitel Lüfter- stufe einstellen. Luftauslass ist blockiert Fremdkörper entfernen. Geruchsbeseitigung in- effektiv Schlechte Qualität Umgebungsluft Fenster öffnen, um Belüftung zu verbes- sern. Filter verbraucht oder zu lange verwen- det Filter ersetzen. Lüfterstufe zu gering Lüfterstufe erhöhen, siehe Kapitel Lüfter- stufe einstellen. Schlechte Luftqualität Lüfterstufe zu gering Lüfterstufe erhöhen, siehe Kapitel Lüfter- stufe einstellen. Durchzug Fenster und Türen schließen, während das Gerät arbeitet. AF 20: Raumgröße deutlich über 20 m² Maximale Raumgröße beachten. Luftschlitze am Gerät blockiert Erforderliche Abstände zum Gerät einhal- ten. Nichts auf das Gerät legen. Filter nicht ausgepackt Filter auspacken, siehe Kapitel Filter ein- setzen. Filter verstopft oder verunreinigt. Filter wechseln, siehe Kapitel Filter erset- zen.8English Technische Daten

/h 220 Nutzfl äche m

• 20 Filtereffizienz bei 0,3μm 99,95% Maximale Filterstandzeit (abhän- gig vom Umfeld) h 3000 Lüftungsstufen 3 Maße und Gewichte Gewicht kg 2,7 Länge x Breite x Höhe mm 220x220 x343 Umgebungsbedingungen Umgebungstemperatur °C - 10 °C - + 40 °C Ermittelte Werte gemäß EN 60335-2-69 Schallleistungspegel L
