BEDIENUNGSANLEITUNG NT 221 Ap Te L Kärcher

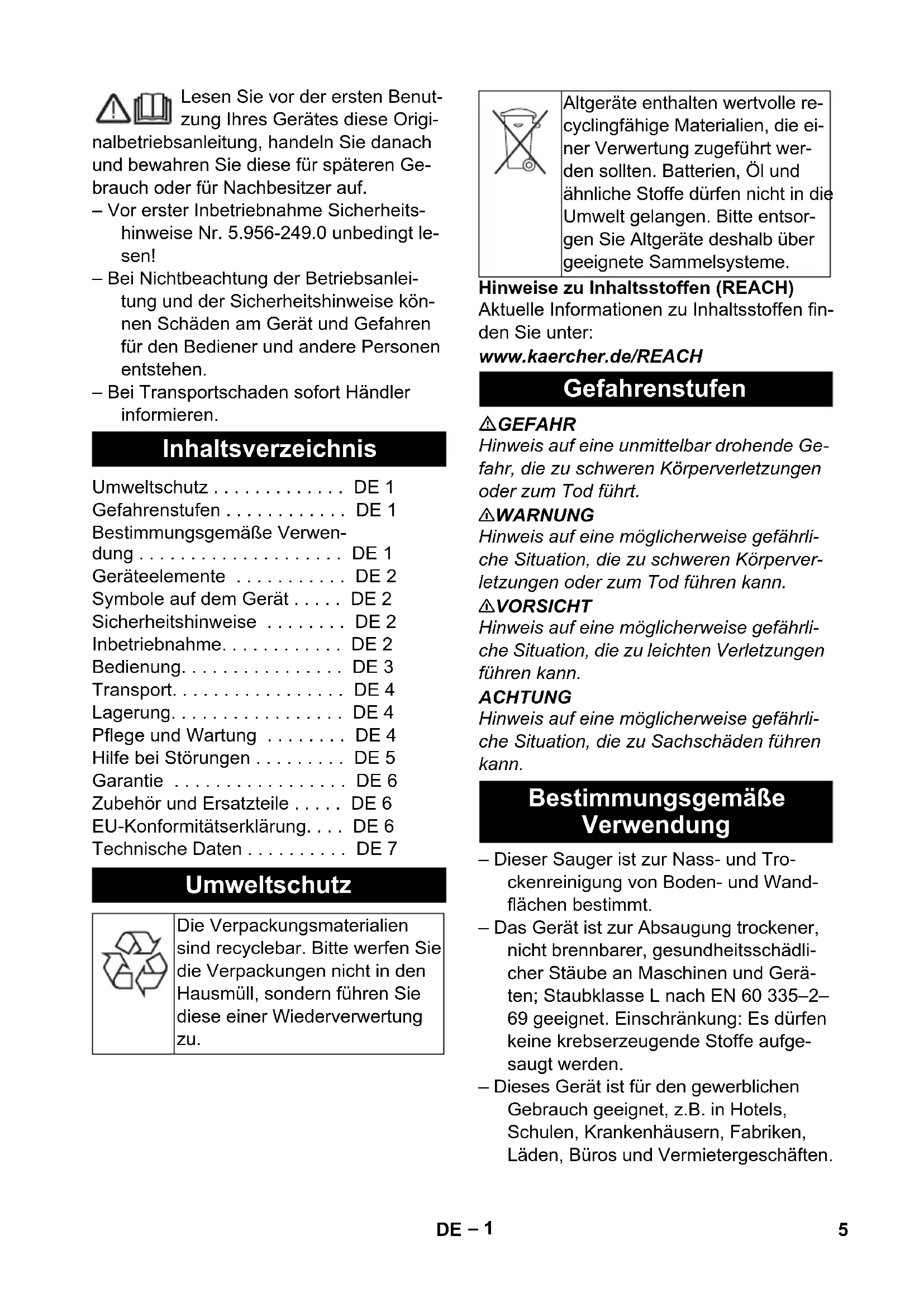

4– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. – Vor erster Inbetriebnahme Sicherheits- hinweise Nr. 5.956-249.0 unbedingt le- sen! – Bei Nichtbeachtung der Betriebsanlei- tung und der Sicherheitshinweise kön- nen Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. – Bei Transportschaden sofort Händler informieren. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. – Dieser Sauger ist zur Nass- und Tro- ckenreinigung von Boden- und Wand- flächen bestimmt. – Das Gerät ist zur Absaugung trockener, nicht brennbarer, gesundheitsschädli- cher Stäube an Maschinen und Gerä- ten; Staubklasse L nach EN 60 335–2– 69 geeignet. Einschränkung: Es dürfen keine krebserzeugende Stoffe aufge- saugt werden. – Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Inhaltsverzeichnis Umweltschutz ... DE 1 Gefahrenstufen ... DE 1 Bestimmungsgemäße Verwen- dung ... DE 1 Geräteelemente ... DE 2 Symbole auf dem Gerät ... DE 2 Sicherheitshinweise ... DE 2 Inbetriebnahme... DE 2 Bedienung... DE 3 Transport... DE 4 Lagerung... DE 4 Pflege und Wartung ... DE 4 Hilfe bei Störungen ... DE 5 Garantie ... DE 6 Zubehör und Ersatzteile ... DE 6 EU-Konformitätserklärung... DE 6 Technische Daten ... DE 7 Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die ei- ner Verwertung zugeführt wer- den sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsor- gen Sie Altgeräte deshalb über geeignete Sammelsysteme. Gefahrenstufen Bestimmungsgemäße Verwendung 5DE– 2 1 Aufnahme für Bodendüse 2 Saugschlauch 3 Luftaustritt, Arbeitsluft 4 Saugkopf 5 Verriegelung des Saugkopfs 6 Schmutzbehälter 7 Lenkrolle 8 Griffmulde 9 Lufteintritt, Motor-Kühlluft 10 Saugstutzen 11 Steckdose (nur Ap Te L) 12 Bodendüse 13 Saugrohr 14 Hauptschalter 15 Taster der Filterabreinigung 16 Tragegriff 17 Befestigungsöse 18 Schlauchhaken 19 Schwimmer 20 Krümmer 21 Patronenfilter (PES) 22 Befestigungsmutter 23 Halter für Saugrohr 24 Netzkabel 25 Typenschild 26 Kabelhaken GEFAHR – Wenn die Abluft in den Raum zurückge- führt wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolu- men V

) betragen. Ohne besondere Lüftungsmaßnahme gilt: L

– Gebrauch des Gerätes und der Subs- tanzen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials nur durch geschultes Perso- nal. – Dieses Gerät enthält gesundheits- schädlichen Staub. Leerungs- und War- tungsvorgänge, einschließlich der Be- seitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzaus- rüstung tragen. – Gerät nicht ohne das vollständige Filtra- tionssystem betreiben. – Die anwendbaren Sicherheitsbestim- mungen, die für die zu behandelnden Materialien zutreffen, sind zu beachten. 몇 WARNUNG Beim Saugen muss immer der Patronenfil- ter aufgesetzt sein. 몇 WARNUNG Nicht ohne Filterelement saugen, da sonst der Saugmotor beschädigt wird und eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt. – Das Gerät ist mit einer Vliesfiltertüte mit Verschlusslasche ausgerüstet, Bestell- Nr. 2.889-217.0 (5 Stück). Hinweis: Mit diesem Gerät können alle Ar- ten von Stäuben bis Staubklasse L aufge- saugt werden. Geräteelemente Symbole auf dem Gerät WARNUNG: Dieses Gerät enthält gesund- heitsgefährliche Stäube. Entleerung und Wartung, einschließlich der Entfernung des Staubbeutels, dürfen nur von sach- kundigen Personen vorgenommen wer- den, die geeignete persönliche Schutzaus- rüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist. Patronenfilter (PES) Bestell-Nr. 2.889-219.0 Sicherheitshinweise Inbetriebnahme Trockensaugen 6 DE– 3 Hinweis: Das Gerät ist als Industriestaub- sauger zum Aufsaugen von trockenen, nicht brennbaren Stäuben mit AGW-Wer- ten größer gleich 1 mg/m

geeignet. – Beim Aufsaugen von Feinstaub kann zusätzlich eine Vliesfiltertüte verwendet werden. Abbildung Saugkopf entriegeln und abnehmen. Vliesfiltertüte aufstecken. Saugkopf aufsetzen und verriegeln. GEFAHR Beim Nasssaugen dürfen keine gesund- heitsgefährlichen Stäube aufgenommen werden. Abbildung Bürstenstreifen ausbauen. Gummilippen einbauen. Abbildung Saugkopf entriegeln und abnehmen. Vliesfiltertüte am Flansch nach oben herausziehen. Verschlusslasche einklappen und Vliesfiltertüte dicht verschließen. Gebrauchte Vliesfiltertüte gemäß den gesetzlichen Bestimmungen entsorgen. Saugkopf aufsetzen und verriegeln. – Beim Aufsaugen von Nassschmutz muss immer die Vliesfiltertüte entfernt werden. – Beim Aufsaugen von Nassschmutz mit der Polsterdüse (Option) oder Fugen- düse, beziehungsweise wenn überwie- gend Wasser aus einem Behälter auf- gesaugt wird, empfiehlt es sich, den Taster der Funktion „Halbautomatische Filterabreinigung“ nicht zu betätigen. – Nach Beendigung des Nasssaugens: Patronenfilter mit der Filterabreinigung abreinigen. Behälter mit einem feuch- ten Tuch reinigen und trocknen. Abbildung Der Saugschlauch ist mit einem Clip-Sys- tem ausgestattet. Alle Zubehörteile mit Nennweite 35 mm können angeschlossen werden. Netzstecker einstecken. Hauptschalter auf gewünschtes Pro- gramm stellen. Nur bei Geräten mit eingebauter Steck- dose: GEFAHR Verletzungs- und Beschädigungsgefahr! Die Steckdose ist nur zum direkten An- schluss von Elektrowerkzeugen an den Sauger bestimmt. Jeder andere Gebrauch der Steckdose ist nicht zulässig. Netzstecker des Elektrowerkzeugs am Sauger einstecken. Sauger befindet sich im Standby-Modus. Hauptschalter auf Programm 2 stellen. Hinweis: Der Sauger wird automatisch mit dem Elektrowerkzeug ein- und ausgeschal- tet. Hinweis: Der Sauger hat eine Anlaufverzö- gerung bis zu 0,5 Sekunden und eine Nachlaufzeit von bis zu 5 Sekunden. Hinweis: Leistungsanschlusswert der Elek- trowerkzeuge, siehe Technische Daten. Vliesfiltertüte einbauen Nasssaugen Einbau Gummilippen Vliesfiltertüte entfernen Allgemein Clipverbindung Bedienung Hauptschalter Gerät AUS Gerät EIN Halbautomatische Filterabrei- nigung: EIN Steckdose: AUS Gerät EIN Halbautomatische Filterabrei- nigung: EIN Steckdose: EIN Gerät einschalten Arbeiten mit Elektrowerkzeugen 7DE– 4 Abbildung Krümmer am Saugschlauch entfernen. Clipverbindung abschrauben. Gummimuffe anschrauben. Abbildung Gummimuffe an Elektrowerkzeug an- schließen. Hinweis: Eine Betätigung der Filterabreini- gung alle 5-10 Minuten, erhöht die Stand- zeit des Patronenfilters. Hinweis: Das Einschalten der halbautoma- tischen Filterabreinigung ist nur bei einge- schaltetem Gerät möglich. Taster der halbautomatischen Filterab- reinigung 5x betätigen. Der Patronenfil- ter wird dann durch einen Luftstoß ge- reinigt (pulsierendes Geräusch). Powerabreinigung (bei besonders star- ker Verschmutzung des Filters): Saug- rohr bzw. Krümmer mit der Hand ver- schließen und gleichzeitig Taster der halbautomatischen Filterabreinigung 5x betätigen. 몇 VORSICHT Örtliche Vorschriften zur Abwasserbehand- lung beachten. – Der Saugkanal ist mit einem Schwim- mer ausgestattet. – Ist der höchstzulässige Schmutzwas- serpegel im Behälter erreicht, wird der Saugstrom unterbrochen. Gerät am Hauptschalter ausschalten. Taster der halbautomatischen Filterab- reinigung 5x betätigen. Gerät am Hauptschalter ausschalten. Netzstecker ziehen. Behälter entleeren. Gerät innen und außen durch Absau- gen und Abwischen mit einem feuchten Tuch reinigen. Abbildung Saugrohre, Saugschlauch und Netzka- bel entsprechend Abbildung aufbewah- ren. Gerät in einem trockenen Raum abstel- len und vor unbefugter Benutzung si- chern. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Ge- wicht des Gerätes beim Transport beachten. Saugrohr mit Bodendüse aus der Halte- rung nehmen. Gerät zum Tragen am Tragegriff und am Saugrohr fassen. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Ge- wicht des Gerätes bei Lagerung beachten. Dieses Gerät darf nur in Innenräumen gela- gert werden. GEFAHR Vor allen Arbeiten am Gerät, Gerät aus- schalten und Netzstecker ziehen. Staubbeseitigende Maschinen sind Sicher- heitseinrichtungen zur Verhütung oder Be- seitigung von Gefahren im Sinne von BGV A1. – Zur Wartung durch den Benutzer muss das Gerät auseinandergenommen, ge- reinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Ge- fahr für das Wartungspersonal und an- dere Personen hervorzurufen. Geeig- nete Vorsichtsmaßnahmen beinhalten Entgiftung vor dem Auseinanderneh- men. Vorsorge treffen für örtlich gefilter- te Zwangsentlüftung, wo das Gerät auseinandergenommen wird, Reini- gung der Wartungsfläche und geeigne- ter Schutz des Personals. Halbautomatische Filterabreinigung Schmutzbehälter entleeren Gerät ausschalten Nach jedem Betrieb Gerät aufbewahren Transport Lagerung Pflege und Wartung 8 DE– 5 – Das Äußere des Gerätes sollte durch Staubsaugverfahren entgiftet und sau- ber abgewischt werden, oder mit Ab- dichtmittel behandelt werden, bevor es aus dem gefährlichen Gebiet genom- men wird. Alle Geräteteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet ge- nommen werden. Es müssen geeignete Maßnahmen ergriffen werden, um eine Staubverteilung zu vermeiden. – Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle ver- unreinigten Gegenstände, die nicht zu- friedenstellend gereinigt werden kön- nen, weggeworfen werden. Solche Ge- genstände müssen in undurchlässigen Beuteln, in Übereinstimmung mit den gültigen Bestimmungen für die Beseiti- gung solchen Abfalls, entsorgt werden. 몇 WARNUNG Sicherheitseinrichtungen zur Verhütung von Gefahren müssen regelmäßig gewar- tet werden. Das heißt, mindestens einmal jährlich vom Hersteller oder einer unterwie- senen Person auf ihre sicherheitstechnisch einwandfreie Funktion überprüft werden, z.B. Dichtheit des Gerätes, Beschädigung des Filters. ACHTUNG Beschädigungsgefahr! Keine silikonhalti- gen Pflegemittel zum Reinigen verwenden. – Einfache Wartungs- und Pflegearbeiten können Sie selbst durchführen. – Die Geräteoberfläche und die Behälte- rinnenseite sollten regelmäßig mit ei- nem feuchten Tuch gereinigt werden. GEFAHR Gefahr durch gesundheitsschädlichen Staub. Bei Wartungsarbeiten (z.B. Filter- wechsel) Atemschutzmaske P2 oder hö- herwertig und Einwegkleidung tragen. Saugkopf entriegeln und abnehmen. Saugkopf um 180° drehen und ablegen. Befestigungsmutter herausdrehen. Patronenfilter abnehmen. Gebrauchten Patronenfilter gemäß den gesetzlichen Bestimmungen entsorgen. Neuen Patronenfilter aufsetzen. Befestigungsmutter einsetzen und fest- ziehen. Saugkopf aufsetzen und verriegeln. Abbildung Saugkopf entriegeln und abnehmen. Vliesfiltertüte am Flansch nach oben herausziehen. Verschlusslasche einklappen und Vliesfiltertüte dicht verschließen. Gebrauchte Vliesfiltertüte gemäß den gesetzlichen Bestimmungen entsorgen. Neue Vliesfiltertüte aufstecken. Saugkopf aufsetzen und verriegeln. GEFAHR Vor allen Arbeiten am Gerät, Gerät aus- schalten und Netzstecker ziehen. Hinweis: Tritt eine Störung (z.B. Filter- bruch) auf, muss das Gerät sofort abge- schaltet werden. Vor erneuter Inbetrieb- nahme muss die Störung beseitigt werden. Steckdose und Sicherung der Strom- versorgung überprüfen. Netzkabel, Netzstecker und gegebe- nenfalls Steckdose des Gerätes über- prüfen. Gerät einschalten. – Schwimmer verschließt Saugkanal. Schmutzbehälter entleeren.

Verstopfungen aus Saugdüse, Saug- rohr, Saugschlauch oder Patronenfilter entfernen. Gefüllte Vliesfiltertüte wechseln. Taster der halbautomatischen Filterab- reinigung bei eingeschaltetem Gerät 5x betätigen. Patronenfilter wechseln. Patronenfilter wechseln Vliesfiltertüte wechseln Hilfe bei Störungen Saugturbine läuft nicht Saugturbine läuft, aber Gerät saugt nicht Saugkraft lässt nach 9DE– 6 Korrekte Einbaulage des Patronenfil- ters überprüfen. Patronenfilter wechseln. Saugschlauch nicht angeschlossen. Kundendienst benachrichtigen. Kundendienst benachrichtigen. Kann die Störung nicht behoben wer- den, muss das Gerät vom Kundendienst überprüft werden. In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. 5.967-581 Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Staubaustritt beim Saugen Halbautomatische Filterabreinigung arbeitet nicht Halbautomatische Filterabreinigung schaltet nicht ab Halbautomatische Filterabreinigung lässt sich nicht einschalten Kundendienst Garantie Zubehör und Ersatzteile EU-Konformitätserklärung Produkt: Nass- und Trockensauger Typ: 1.378-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Angewandte harmonisierte Normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Angewandte nationale Normen

/h 130 130 Unterdruck (max.) kPa (mbar) 19,0 (190) 19,0 (190) Leistungsanschlusswert der Elektro- werkzeuge W -- 100-2100 Schutzart -- IPX4 IPX4 Schutzklasse II -- -- -- I Durchmesser des Saugschlauchs mm 35 35 Länge des Saugschlauchs m 1,9 1,9 Länge x Breite x Höhe mm 380 x 370 x 480 380 x 370 x 480 Typisches Betriebsgewicht kg 5,7 6,1 Ermittelte Werte gemäß EN 60335-2-69 Schalldruckpegel L

dB(A) 71 71 Unsicherheit K

<2,5 <2,5 Unsicherheit K m/s

Ap L Teile-Nr. Kabellänge EU 6.650-818.0 6 m Netzkabel H05VV-F 3x1,5 mm
