BEDIENUNGSANLEITUNG Wallander OneConcept

Hinweis: Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

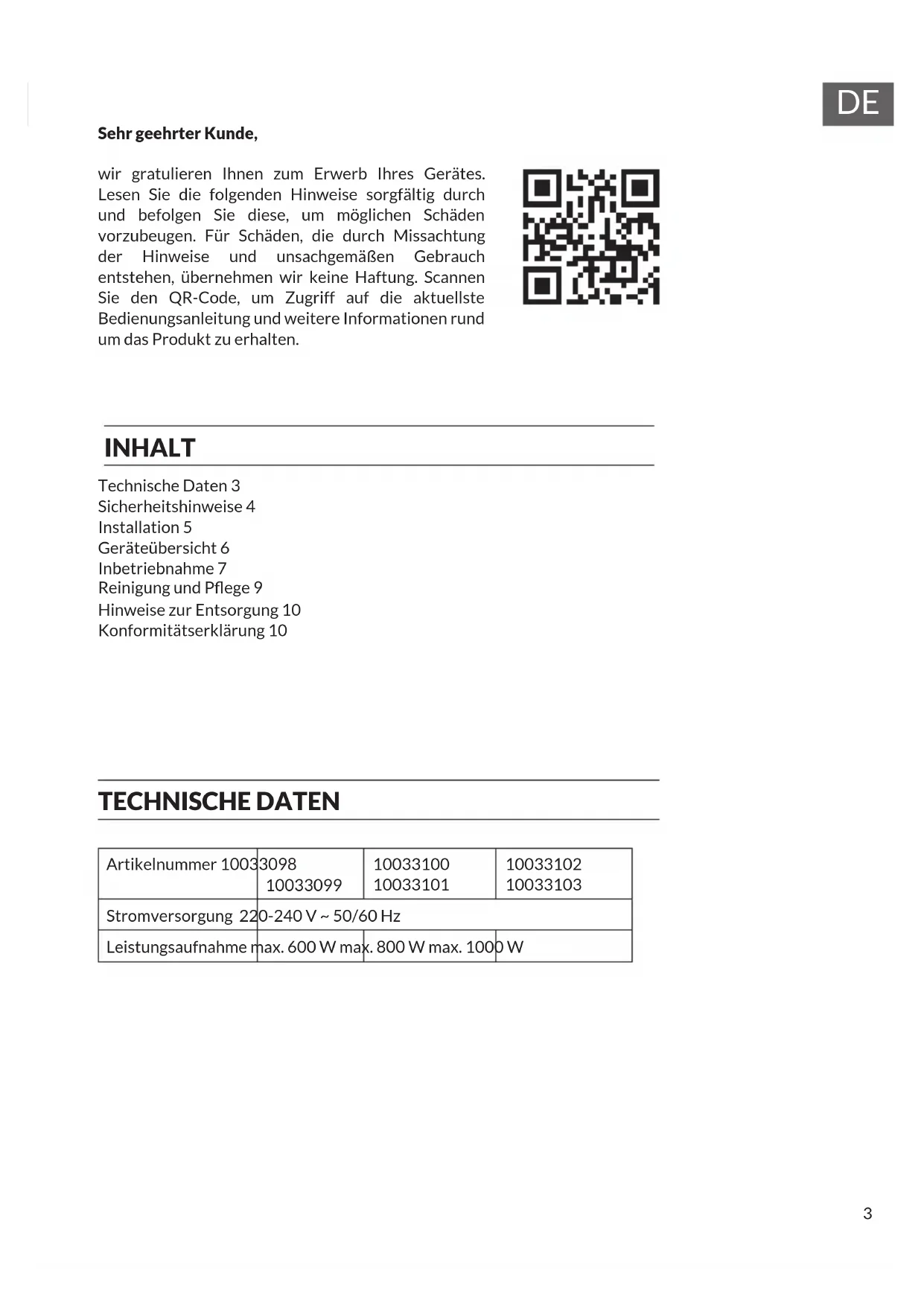

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Installation 5

Geräteübersicht 6

Inbetriebnahme 7

Reinigung und Pflege 9

Hinweise zur Entsorgung 10

Konformitätserklärung 10

TECHNISCHE DATEN

Artikelnummer 1003	3098	10033100	10033102
	10033099	10033101	10033103
Stromversorgung 22	0-240 V ~ 50/60 Hz
Leistungsaufnahme max. 600 W max. 800 W max. 1000 W

SICHERHEITSHINWEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch und bewahren Sie sie zum Nachschlagen auf. Um die Gefahr von Bränden, Stromschlägen, Verbrennungen und anderen Verletzungen vorzubeugen, ist es wichtig, bei der Verwendung von Geräten grundlegende Maßnahmen zu ergreifen.

• Um eine Überhitzung zu vermeiden, decken Sie den Heizkörper nicht ab.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
• Kinder im Alter von unter 3 Jahren. sollten ohne ständige Aufsicht ferngehalten werden.
  Kinder im Alter von 3 bis 8 Jahren dürfen das Gerät nur ein- und ausschalten, wenn es in seiner vorgesehenen normalen Betriebsstellung aufgestellt oder installiert wurde und sie eine Aufsicht oder Anweisung für den sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen.
• Kinder im Alter von 3 Jahren und weniger als 8 Jahren dürfen das Gerät nicht anschließen, einstellen und reinigen oder Wartungsarbeiten am Benutzer durchführen.
• Das Heizgerät darf sich nicht unmittelbar unter einer Steckdose befinden. Verwenden Sie diese Heizung nicht in der unmittelbaren Umgebung eines Bades, einem Dusche oder ein Schwimmbad.
• VORSICHT - Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss dort walten, wo Kinder und gefährdete Personen anwesend sind.
• Diese Heizung ist mit einer bestimmten Menge Spezialöl gefüllt. Reparaturen, die ein Öffnen des Ölbehälters erfordern, dürfen nur vom Hersteller oder seinem Servicepartner durchgeführt werden, der bei einem Ölaustritt kontaktiert werden sollte. Beachten Sie bei der Verwertung des Heizgerätes die Vorschriften für die Entsorgung von Öl.

INSTALLATION

Bitte beachten: Lassen Sie einen Abstand von mindestens 6 cm zum Boden und 10 cm zu jedem Fensterrahmen. Wahren Sie einen Mindestabstand von 10 cm zu den Ecken. Der Abstand zur Decke muss mindestens 65 cm betragen. Prüfen Sie immer, ob der Heizkörper horizontal ausgerichtet ist. Der Heizkörper darf nicht unter einer festen Wandsteckdose installiert werden.

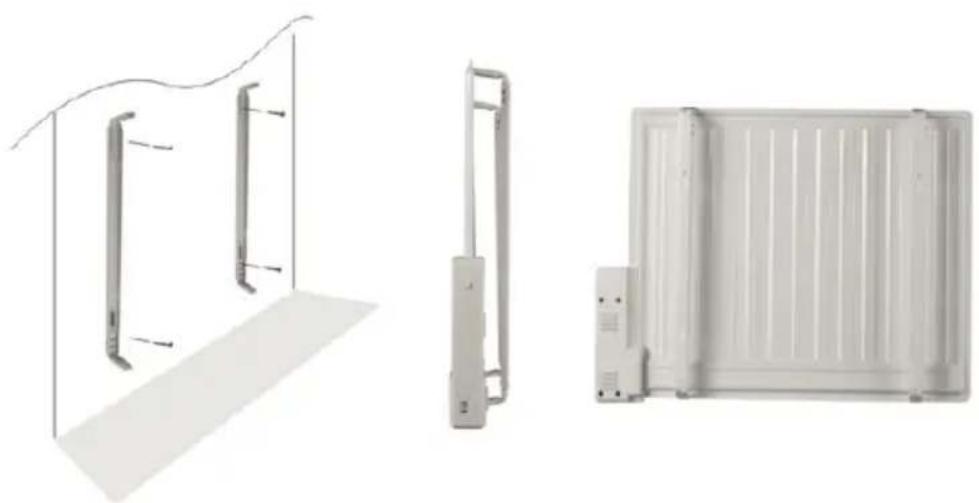

Halten Sie die Wandhalterungen als Schablone an der Wand an (bitte achten Sie darauf, dass die Löcher auf paralleler Ebene liegen), markieren Sie dann die Position der Löcher

1. Bohren Sie mit einem 8-mm-Bohrer Löcher in die Wand und setzen Sie den Dübel aus Kunststoff ein.
2. Befestigen Sie das Hängegestell mit den Schrauben an der Wand, achten Sie dabei auf die richtige Richtung des Hängegestells.
3. Führen Sie zuerst den Heizkörper von unten in das Hängegestell ein und schieben Sie dann den einzuhängenden Heizkörper auf das gesamte Hängegestell.

WARNUNG: Gefahr einer Personenverletzung

Prüfen Sie beim Bohren von Löchern immer, ob sich im zu bohrenden Bereich keine Kabel, Rohrleitungen usw. befinden.

Bevor Sie den Netzstecker einstecken, vergewissern Sie sich, dass der Heizkörper richtig an der Wand befestigt ist. Andernfalls können Probleme auftreten.

1 Status Tastenfeld: ein/aus
2 Betriebsstatus Radiator
3 Timer: 1-24 Stunden
4 Kindersicherung
5 Wochenzeitschaltuhr
6 Funktion "Geöffnetes Fenster erkennen"
7 Wochentag
8 Stunde
9 Minute
10 Zeiteinstellung ein/aus (P3)
11 Raumtemperatur
12 Eingestellte Temperatur

Tastenfeld

INBETRIEBNAHME

Schließen Sie das Gerät an eine 200-240V 50-60-Hz-Steckdose an. Drücken Sie die Taste an der Seite des Geräts. Das Display schaltet sich ein.

Einstellen der aktuellen Uhrzeit

• ON/OFF drücken. Anschließend mit "SET" die Temperatur einstellen. Wenn das Display blinkt. Mit "+" oder "-" die Temperatur wählen.
• 3x SET drücken.. Nun blinkt “”. Stellen Sie den Tag mit den Tasten “+” oder “-” ein.
• 4x SET drücken. Die Stundenziffern blinken. Stellen Sie die Stunde mit den Tasten "+" oder " -".
• 5x SET drücken. Die Ziffern für die Minuten blinken. Stellen Sie die Minute mit den Tasten "+" oder "-"

Hinweis: Die Uhr und der Kalender werden bei Ausfall der Stromversorgung auf die Werkseinstellungen zurückgesetzt.

Heizbetrieb

Drücken Sie MODE. Wählen Sie mit den Tasten "+" und "-" P1, P2, P3, P4 folgende Betriebsarten:

Komfortmodus (22 °C)
ECO-Modus: (18 °C)

P1: Montag - Sonntag (voreingestellt)

P 0 3 6 9 12 15 18 21 24h

P2: Montag - Freitag (voreingestellt)

P2 0 3 6 9 12 15 18 21 24h

P2: Samstag-Sonntage: voreingestelltes Programm

P2 0 3 6 9 12 15 18 21 24h

P3: Montag-Sonntag Frei einstellbares Programm Werkseitig sind 18-22 °C eingestellt

83 0 3 6 9 12 15 18 21 24h

1 x MODE drücken. Wählen Sie mit den Tasten "+" und "-" das Programm P3.

2x MODE drücken „MO“ blinkt. Stellen Sie den Tag.

3x MODE drücken Die Stundenziffern blinken. Stellen Sie die Stunde mit den Tasten "+" or "-".

4x MODE drücken Die Ziffern für die Minuten blinken. Stellen Sie die Minute mit den Tasten "+" or "-".

Programmieren Sie alle Tage bis Sonntag ein. Stellen Sie dann die Temperatur für jeden Tag ein.

1 x MODE drücken.	Die Komforttemperatur mit den Tasten “+” oder “-”, stellen.
2x MODE drücken Die Temperatur für Dienstag einstellen.
3x MODE drücken Die Temperatur für Mittwoch einstellen.
Stellen Sie auf diese Weise alle Tage bis zum Sonntag.

P4: Frostschutzprogramm: Im Display erscheint. „P4Fr“ 4-7°C, 24 Stunden, 7 Wochentage

Hinweis: Wenn Sie innerhalb von 5 Sekunden keine Taste drücken, wird der Einstellungsmodus verlassen und die eingestellten Daten übernommen.

Kindersicherung

Gleichzeitg und "+"and "-" drücken und halten. Die Kindersicherung wird aktiviert. In Anzeige leuchtet das Symbol 🔒 auf. Wieder gleichzeitig "+" und "-" gedrückt halten, um die Kindersicherung zu deaktivieren.

Funktion "Geöffnetes Fenter erkennen"

Die Taste MODE 3 Sekunden lang gedrückt halten. Der Summer ertönt einmal. . Die Anzeige 📋 erscheint.

MODE" erneut für 3 Sekunden drücken. Die Funktion "Geöffnetes Fenster erkennen"

Wenn diese Funktion aktiviert ist, wird das Heizen einstellt, wenn die Raumtemperatur innerhalb einer Minuten um 3 °C sinkt.

24-Stunden-Timer

Die Heizung kann von 1 bis 24 Stunden betrieben werden.

Die Taste MODE zwei Mal drücken. Die Anzeige Ⓤ geht an. Die Stunden mit den Tasten “+” oder “-” einstellen.

REINIGUNG UND PFLEGE

Reinigung

1. Ziehen Sie zuerst den Netzstecker und lassen Sie das Gerät vollständig abkühlen, bevor Sie es Reinigen.
2. Entfernen Sie den Staube von den Gittern mit einem Staubsauger.
3. Reinigen Sie die Geräteoberfläche mit einem feuchten Tuch. Anschließend mit einem trockenen Tuch trocknen. Tauch Sie das Gerät nie in Wasser. Lassen Sie kein Wasser in das Gerät tropfen.

Aufbewahrung

1. Bevor Sie das Gerät einlagern, trennen Sie das Gerät von der Netz von der Stromversorgung. Vollständig abkühlen lasen und reinigen.
2. Wenn Sie ds Gerät längere Zeit nicht verwenden, legen Sie das Gerät und die Bedienungsanleitung wieder in den Originalkarton. Das Gerät an einem trockenen und gut belüfteten Ort lagern.
3. Legen Sie keine schweren Gegenstände auf den Karton, da dies das Gerät beschädigen könnte.

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

Technische Parameter

Modellkennung(en)	10033098, 10033099
Angabe Symbol Wert Einheit	Angabe	Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	0,6 kW	Manuelle	Regelung der Wärmezufuhr mit integriertem Thermostat		nein
Mindestwärmeleistung P	min	0,6 kW	Manuelle	Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		nein
Maximale kontinuierliche Wärmeleistung	Pmax	0,6 kW	Elektronische	Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung (	elmax	0,000 kW			Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung	elmin	0,000 kW	Einstufige	Wärmeleistung, keine Raumtemperaturkontrolle		nein
Im Bereitschaftszustand el	SB	0,0006	kW Zweid	oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle		nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	ja
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns	nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Technische Parameter

Modellkennung(en)	10033100, 10033101
Angabe Symbol Wert Einheit	Angabe	Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	0,8 kW	Manuelle	Regelung der Wärmezufuhr mit integriertem Thermostat		nein
Mindestwärmeleistung P	min	0,8 kW	Manuelle	Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		nein
Maximale kontinuierliche Wärmeleistung	Pmax	0,8 kW	Elektronische	Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung el	max	0,000 kW			Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung	elmin	0,000 kW	Einstufige	Wärmeleistung, keine Raumtemperaturkontrolle		nein
Im Bereitschaftszustand	elsB	0,0006	kW Zweid	oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle		nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	ja
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns	nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Technische Parameter

Modellkennung(en)	10033102, 10033103
Angabe Symbol Wert Einheit	Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten:Art der Regelung der Wärmezufuhr
Nennwärmeleistung P	nom	1.0 kW	Manuelle	Regelung der Wärmezufuhr mit integriertem Thermostat		nein
Mindestwärmeleistung P	min	1,0 kW	Manuelle	Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		nein
Maximale kontinuierliche Wärmeleistung	Pmax	1,0 kW	Elektronische	Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		nein
Hilfsstromverbrauch					Wärmeabgabe mit Gebläseunterstützung nein
Bei Nennwärmeleistung el	max	0,000 kW			Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärmeleistung el	min	0,000 kW	Einstufige	Wärmeleistung, keine Raumtemperaturkontrolle		nein
Im Bereitschaftszustand	elSB	0,0006	kW Zweid	oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle		nein
					Raumtemperaturkontrolle mit mechanischem Thermostat	nein
					Mit elektronischer Raumtemperaturkontrolle	nein
					Mit elektronischer Raumtemperaturkontrolle und Tageszeitregelung	nein
					Mit elektronischer Raumtemperaturkontrolle und Wochentagsregelung	ja
					Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	nein
					Raumtemperaturkontrolle mit Erkennung offener Fenster	ja
					Mit Fernbedienungsoption	nein
					Mit adaptiver Regelung des Heizbeginns	nein
					Mit Betriebszeitbegrenzung	nein
					Mit Schwarzkugelsensor	nein
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland
