Keira Lowboard - TV-Möbel OneConcept - Kostenlose Bedienungsanleitung

Produkttyp	TV-Ständer / Lowboard
Marke	OneConcept
Modell	Keira Lowboard
Gesamtabmessungen (B x H x T)	160 x 30 x 40 cm
LED-Streifenlänge	1,75 m
LED-Streifenbreite	1,2 cm
Kabellänge des LED-Streifens	1 m
Nenneingang (LED-Leiste)	100-240 V, 50/60 Hz, max. 0,5 A
Stromversorgungstyp	DC 12-24 V (über Adapter)
Fernbedienung	Funkfernbedienung, Batterie 3V CR2025
Anzahl Türen	2
Anzahl Beine	4
Hauptfunktionen	Statische Farbmodi, dynamische Modi, Helligkeits-/Geschwindigkeitseinstellung, Demo-Modus
Farbmodi	Statische Farbauswahl, 9 dynamische Modi
Helligkeitseinstellung	Ja, statische Farbhelligkeit
Dynamische Geschwindigkeitseinstellung	Ja
Montage	Selbstmontage mit enthaltenem Montagematerial (Schrauben, Dübel usw.)
Material	Holzwerkstoff (Spanplatte)
Tragfähigkeit	Nicht angegeben, typisch für TV-Ständer bis 50 kg
Enthaltenes Zubehör	LED-Leiste, Fernbedienung, Montagematerial
Maximaler LED-Ausgangsstrom	4 A pro Kanal
Konformität	CE, 2014/30/EU, 2014/35/EU, 2011/65/EU
Entsorgung	WEEE-konform, nicht als Hausmüll entsorgen

Häufig gestellte Fragen - Keira Lowboard OneConcept

Wie montiere ich den TV-Ständer?

Befolgen Sie die Anleitung Schritt für Schritt. Verwenden Sie das mitgelieferte Montagematerial (Schrauben, Dübel usw.) und Werkzeuge. Stellen Sie sicher, dass alle Teile ausgerichtet sind, bevor Sie sie festziehen.

Wie installiere ich den LED-Streifen?

Entfernen Sie zunächst das 3M-Klebeband vom LED-Streifen. Setzen Sie den Streifen in den Schlitz auf der oberen Platte ein. Fixieren Sie ihn dann mit den mitgelieferten Clips (Passform J).

Wie funktioniert die Fernbedienung?

Ziehen Sie vor Gebrauch die Isolierlasche heraus. Die Funkfernbedienung kann Barrieren durchdringen. Installieren Sie den LED-Controller nicht in Metallgehäusen. Batterie: 3V CR2025.

Welche Farbmodi gibt es?

Es gibt statische Farbmodi (auswählbar über Tasten 4/5) und 9 dynamische Modi (Taste 2/9). Sie können Geschwindigkeit (Tasten 3/8) und Helligkeit (Tasten 6/7) einstellen.

Wie reinige ich den TV-Ständer?

Mit einem weichen, feuchten Tuch abwischen. Keine aggressiven Chemikalien oder Scheuermittel verwenden. Vermeiden Sie Feuchtigkeit an elektrischen Komponenten.

Welche maximale TV-Größe ist für diesen Ständer geeignet?

Der Ständer ist 160 cm breit und 40 cm tief, typischerweise geeignet für Fernseher bis 65 Zoll. Überprüfen Sie immer die Abmessungen und das Gewicht des Fernsehers.

Kann ich ein anderes Netzteil verwenden?

Die LED-Leiste akzeptiert 100-240V Eingang. Der Controller benötigt DC 12-24V mit korrekter Polarität. Verwenden Sie nur den mitgelieferten Adapter oder ein kompatibles Ersatzteil.

Warum funktioniert der LED-Streifen nicht?

Überprüfen Sie die Stromverbindung, stellen Sie sicher, dass die Batterie in der Fernbedienung funktioniert, und vergewissern Sie sich, dass der LED-Streifen richtig mit dem Controller verbunden ist. Versuchen Sie einen Reset durch Aus- und Einschalten.

Ist der TV-Ständer leicht zu bewegen?

Er ist schwer (ca. 20-30 kg), kann aber von zwei Personen bewegt werden. Er hat vier Beine; erwägen Sie die Verwendung von Möbelgleitern, um Böden zu schützen.

Wie ist die Garantie?

Die Standardgarantie deckt Herstellungsfehler ab. Schäden durch unsachgemäße Montage oder Verwendung sind nicht abgedeckt. Kontaktieren Sie den OneConcept-Support für Details.

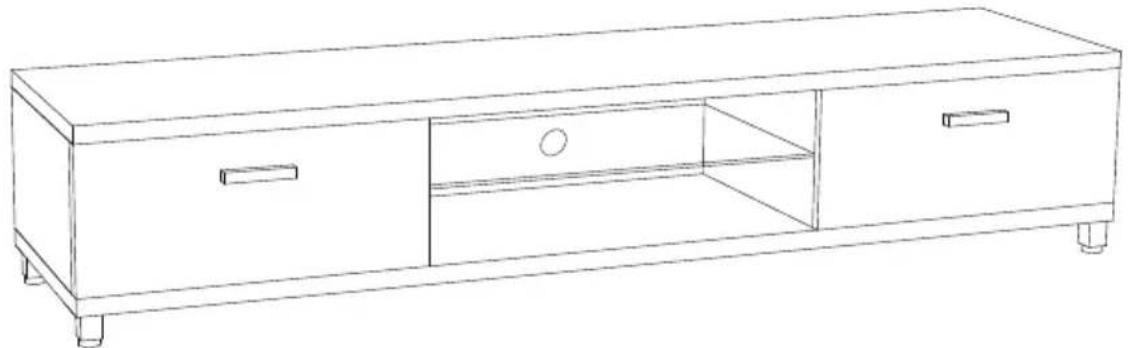

BEDIENUNGSANLEITUNG Keira Lowboard OneConcept

TV-Sideboard mit LED-Leiste

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhalt

Technische Daten	2
Lieferumfang	3
Montage	4
Fernbedienung	5
Hinweise zur Entsorgung	7
Konformitätserklärung	7

Technische Daten

Artikelnummer 10028910
Stromversorgung der LED-Leiste 100-240 V, 50/60 Hz, max. 0,5 A
Maße TV-Bord (BxHxT) 160 x 30x 40 cm
Maße LED-Leiste Länge: 1,75 m	Breite: 1,2 cmKabellänge: 1 m

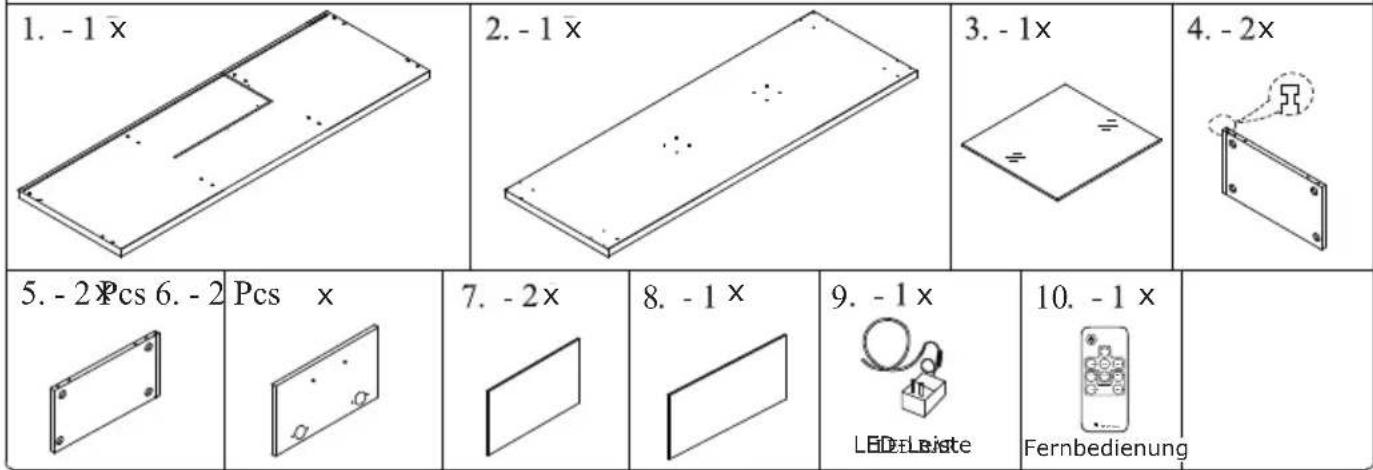

Lieferumfang

Teile

5.-2Pcs 6.-2

Pcs x

1. -2×

2. -1×

3. -1x

4. • 1 x

Schrauben

A. - 16 Pcs	X	X	X	X	X	X	H.- M4-4 X	I. - 4 X ;	J. - 4 SetsB. - 16 I
K. - 2 Pcs L	- 4 PcsX

Benötigtes Werkzeug (nicht im Lieferumfang enthalten)

1 Schraubendreher

Maße (in mm)

Teil	Breite	Tiefe	Höhe
1, 2	1600	400	18
3	587	365	5
4, 5	382	210	18
6	500	206	15
7	479	219	4
8	607	219	4

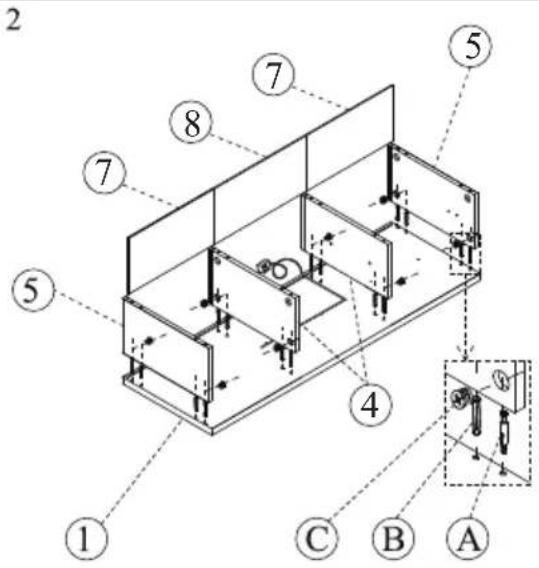

Montage

1 Enkennmark Fürzlerst der Klebe Tapiefen, vor der LEDBAR, Leiste. Legen Sie die Leiste anschließend wieder in die Führung des Panels und befestigen Sie LED-Leiste mit den Montageschrauben (J).

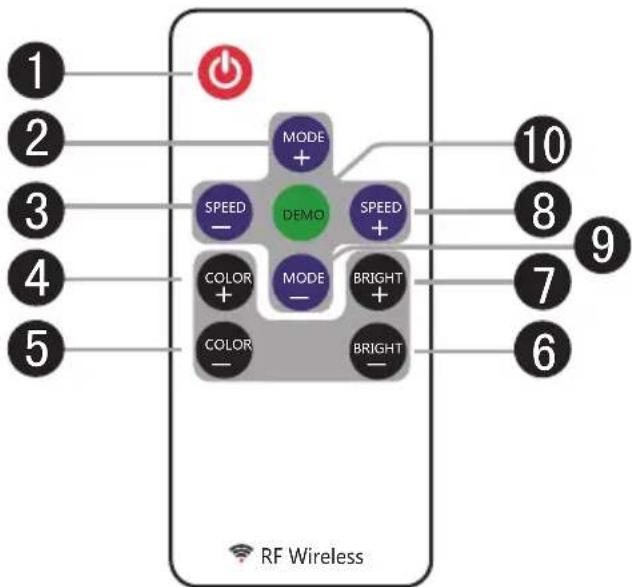

Fernbedienung

Funktionen

1 Einschalten / Standby

Drücken Sie die Taste, um das Gerät einzuschalten oder in den Standby-Modus zu gehen. Das Gerät schaltet sich ein und stellt den zuletzt verwendeten Modus im vorherigen Betrieb wieder her.

2/9 Einstellung des dynamischen Modus

Hier wechseln Sie von dem statischen in den dynamischen Modus oder zwischen den dynamischen Modi.

3/8 Regelung des Intervalls im dynamischen Modus

Hier regeln Sie den Intervall des dynamischen Wechsels. Mit „+“ erhöhen Sie die Geschwindigkeit mit „-“ verringern Sie die Geschwindigkeit. Die LEDs wechseln in den dynamischen Modus, wenn Sie diese Taste im statischen Farbmodus betätigen.

4/5 Einstellung des Farbtons im statischen Modus

Hier wechseln Sie zwischen den verschiedenen Farbtönen im statischen Modus. Wenn Sie

sich im dynamischen Modus befi nden, gelangen Sie durch den Druck auf diese Tasten in den statischen Modus.

6/7 Regelung der Helligkeit

Hier regeln Sie die Helligkeit der Farben im statischen Modus. Drücken Sie „BRIGHT +“ um die Helligkeit zu erhöhen und „BRIGHT -“ um die Helligkeit zu verringern. Das Gerät wechselt in den statischen Farbmodus, wenn Sie diese Taste im dynamischen Modus betätigen.

10 Demomodus

Hiemit gelangen Sie in den Demomodus. Der Demomodus geht 9 dynamische Modi durch und wiederholt jeden dreimal.

Installation

1. Stromversorgung

Das Gerät nimmt eine Wechselspannung von 12-24 V auf. Die innere Pol ist positiv gepolt und der Schaft negativ. Wählen Sie die richtige Stromversorgung für Ihr die Gerät.

2. LED-Ausgang

Das Gerät verfügt über eine allgemein gängige Schnittstelle für LED-Anwendungen. Die Markierung ✝ zeigt den allgemein kompatiblen Anschluss an. Die Spitzenlast beträgt 4 A pro Kanal. Reduzieren Sie bitte die Last, wenn das Gerät überhitzt.

3. Fernbedienung

Entfernen Sie die Isolierlaschen, bevor Sie die Fernbedienung verwenden. Das drahtlose RF-Signal durchdringt Hindernisse. Daher ist es nicht notwendig beim Drücken einer Taste auf das Gerät zu zielen. Um das Signal der Fernbedienung richtig zu empfangen, stellen Sie das Gerät nicht in geschlossenen Metallbehältnissen auf.

Die Batterie für die Fernbedienung ist eine Knopfzelle des Typs CR2025 (3 V). Ersetzen Sie die Batterie nur durch denselben Typ.

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoff en zu verringern.

Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

Konformitätserklärung

CE

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)
