BEDIENUNGSANLEITUNG Areal Bar 360 Auna

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Gerates. Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichen Schaden vorzubeugen. Für Schaden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung.

Sicherheitshinweise und Gewährleistung

• These Bedienungsanleitung dient dazu, Sie mit der Funktionseise diesen Produktes vertraut zu machen. Bewahren Sie diese Anleitung davon stets gut auf, damit Sie jederzeit darauf auf zugreifen konnen.
• Sie erhalten bei Kauf these Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktssicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selbst aus!
  Behandeln Sie das Produkt sorgfältig. Es kann durch Stöbe, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in diesen Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf这点 Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsöffnungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualifizierten Fachhandel empfohlenes Zubehör.

Hinweis: Die Gewährleistung verfüllt bei Fremdeingriffen in das Gerä!

Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)

Bewahren Sie keine Objekte (z.B. Schrauben und andere Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschlukt werden konnen. Lassen Sie keine Kinder nicht mit Folie speilen. Es besteht Erstickungsgefahr!

Transport des Gerätes

Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.

Reinigung der äußerten Oberfläche

Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollenn nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

Technische Daten

Maße (BxTxH) & Gewicht 92 × 84 × 55 ~mm & ca. 2,0 kg

Speaker

Full range speaker 4x: 2^ / 15W / 4 Ohm

Ausgangsleistung 2 x 20W

Frequenzgang 30Hz-20KHz

BT

Reichweite da. 10m

Übertragungsfrequency 2.402~2.480GHz

Protokoll A2DP 1.2

Lieferumfang

Soundbar, Netzteil, Fernbedienung, Bedienungsanleitung, Audiokabel

Geräteübersicht / Bedienelemente

Rechts / Links:

Front:

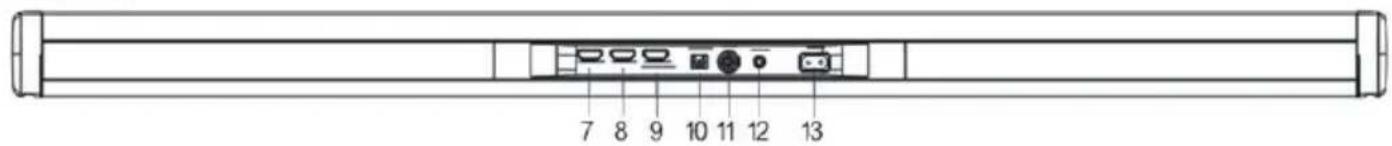

Rückseite:

1+3 Lautstärke +/-
2
Ein-/ausschalten und Eingangswahl)
3 + 1 Lautstärke +/-
4 USB-Engang
5 LED-Anzeige
6 IR-Sensor der Fernbedienung
7 HDMI-Anschluss
8 HDMI 2-Anschluss
9 HMDI-Ausgang zum TV-Gerät
10 Optischer Anschluss
11 Koaxial-Anschluss
12 3,5-mm-Klinkanschluss
13 AC-Buchse der Stromversorgung

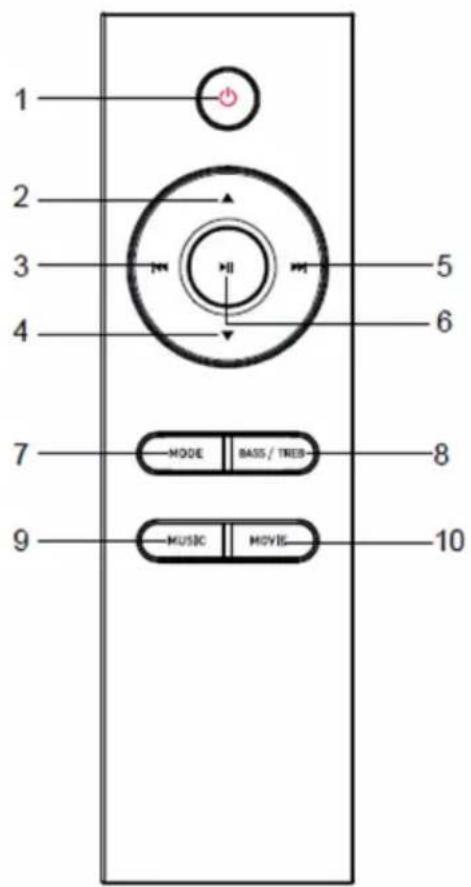

Fernbedienung

Die Fernbedienung besteht eine Batterie des Typs CR2025 (3V). Ersetzen Sie diese, sobald die Batterieleistung merklich nachgelassen hat. Gehen Sie nach unten gezeigter Abbildung vor. Batterien und Akkus dürfen nicht in den Hausmüll entsorgt werden, sondern müssen entsprechend der gesetzlichen Bestimmungen bei einer darauf vorgesehenen Abgabe-/Sammelstelle abgegeben werden.

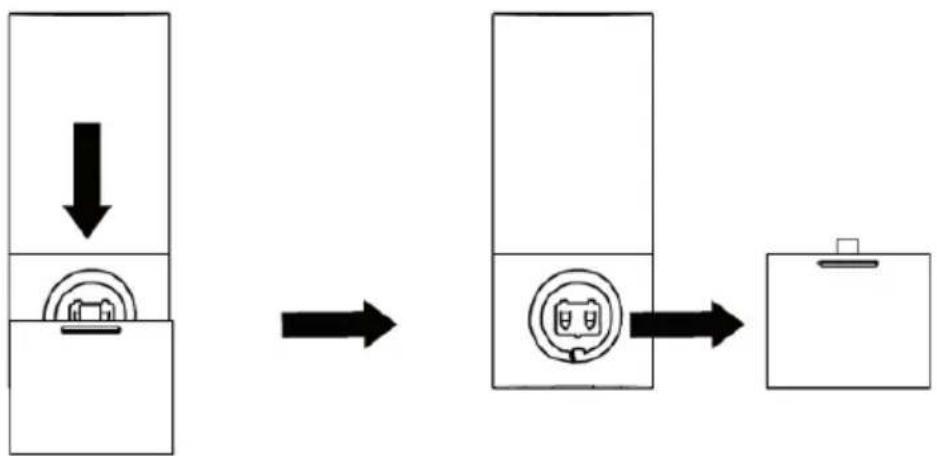

Einsetzen der Batterie:

1 Einschalten / Standby
2 + 4 Lautstärke + / -
3 + 5	/ für BT)
6	(BT: Play/Pause / Pairing) (Wenn der Lautsprecher bereits verbunden ist und Sieihn mit einem anderen Gerät verbinden möchten: 3 Sekunden gedrückt halten, um die aktuelle Verbindung zu trennen. Anschließend die Kopplung (Pairing) durchführten.)
7 Moduswahl
8	BASS/TREB: Einstellung Bass- und Höhenwieder-gabe öffnen. Wert einstellen mit Lautstärke + / -
9 Surroundeffekt einstellen (MUSIC)
10 Füssund einstellen (MOVIE)

• Der Infrarot-Sensor für die Fernbedienung hat einen Empfangswinkel von 60^ .itte beachten Sie weiterhin, dass die Lichtverhältnisse die Funktion der Fernbedienung beeinflussen können.

Anschluss und Nutzung

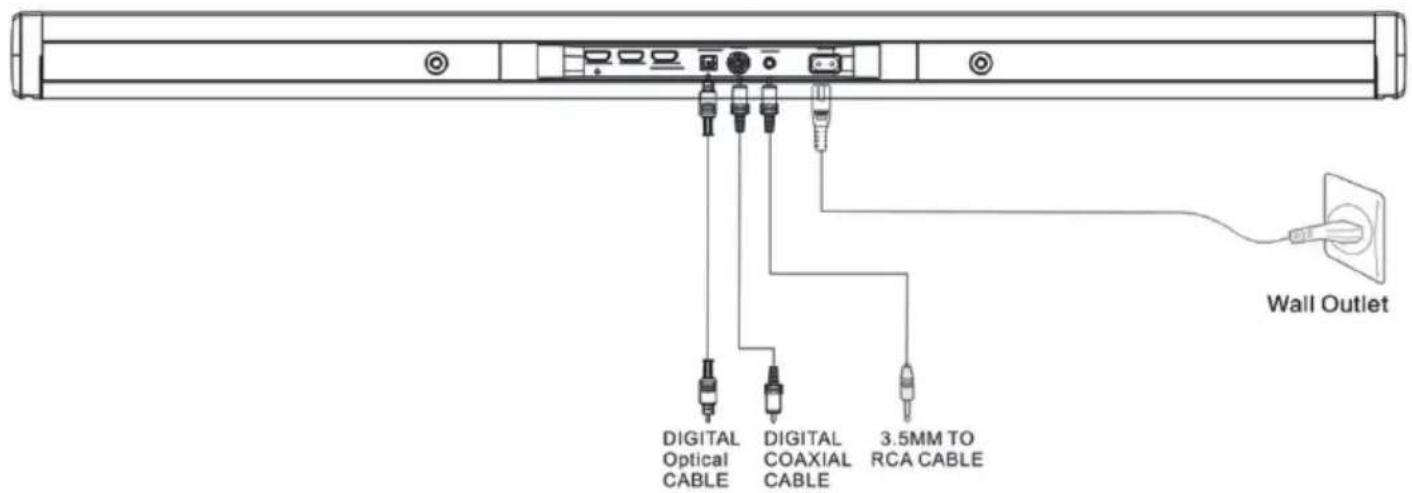

Audio-Anschlüsse: Schließen Sie TV-Geräte, BluRay-Player oder Spielekonsolen per optischem Kabel, koaxialem Kabel, oder mit einem 3,5mm-Klinken-Audiokabel an der Soundbar an, wie in der Schemazeichnung auf S. 6 gezeigt.

HDMI: Verbinden Sie die HDMI-Ausgänge von TV-Gerät, Konsolen oder BluRay-Playern mit den HDMI-Anschlüssen HDMI IN-1 oder HDMI IN-2 an der Rückseite der Soundbar. Falls die Soundbar im Signalweg zwischen Player und TV liegt, schleifen Sie das Audiosignal über den Anschluss HDMI OUT TO TV zum TV-Gerät. Der HDMI OUT ist als ARC (audio return channel) ausgelegt. Mit einem entsprechenden Kabel (HDMI ARC) und einem ARC-fähigen TV-Gerät können Sie sich also ein Kabel für den AudioAusgang vom TV sparen.itte konsultieren Sie diesbezüglich die Bedienungsanleitung Ihres TV-Geräts

Netzanschluss: Verbinden Sie das Gerät per (beiliegendem) Netzkabel mit einer Haushaltssteckdose.

Funktionen

Ein-/Ausschalten: Schalten Sie das Gerät mit ein. Halten Sie gedrückt, um die Soundbar in den Standby-Modus zu schalten.

Quellenwahl: Drücken Sie (am Gerät) bzw. MODE (auf der Fernbedienung) mehrfach, um den gewünschten Eingangskanal zu wahlen. Der gewährte Kanal wird auf dem Display angezeigt:

Kanal gewählt Display zeigt

HDMI IN-1 HD-1

HDMI IN-2 HD-2

ACR (HDMI OUT) ARC

BT bT

Optischer Eingang OPT

Koaxialer Eingang COX

Aux-Eingang (3,5mm) AUX

USB USb

Lautstärke einstellen: Nutzen Sie die Tasten + / - (am Gerät) bzw. die Pfeiltasten (auf der Fernbedieneung), um die Lautstärke nach ihren Wünschen einzustellen.

BT: Nutzen Sie die Tasten MODE /, um zum BT-Modus zu wechseln. Aktivieren Sie BT auch auf Ihrsmartophone/Tablet/Laptop-PC. Verbinden Sie mit der AREAL BAR 360 in der Liste der gefundenen Geräte in Reichweite. Tippen Sie „0000" ein und drücken Sie OK, falls Sie zur Eingabe eines Passworts aufgefordert werden. Bei erfolglicher Verbindung ertönt ein Bestätigungssignal ("connected") und die BT-LED hört auf zu blinken.

These Soundbar kann nicht als Freisprech-Einrichtung verwendet werden. Bei eingehenden Anrufen wird vom Smartphone gestreamte Musik gestoppt, bis das Telefonat beendet oder abgewiesen wurde. Sie können die Tasten | $^ sowie für die Steuerung der Medienwiedergabe nutzen.

USB: Stecken Sie USB-Datenträger mit Mediendaten im MP3- oder WAV-Format an den USB-Port an der Seite an. Das Abspielen beginnnt nach einigen Sekunden automatisch. Nutzen Sie die Tasten sowie für die Steuerung der Medienwiedergabe.

Bitte beachten Sie: Sie können den USB-Port (Ausgabe: 5V) zum Aufladen von Smartphones, MP3-Playern und ähnlichen Kleingeräten nutzen (außer Apple-Produkte).

Wandmontage

Die Wandmontage ist einfach, sollte aber bei Zweifeln oder geringen Handwerklichen Fähigkeiten an quali ziertere Personen delegiert werden. Fehlerhafte Montage kann unter Umständen zu Geräteschäden und Verletzungen führen. Achten Sie auf etwaige Wasser- oder Stromfuhrrenden Leitungen in der Wand!

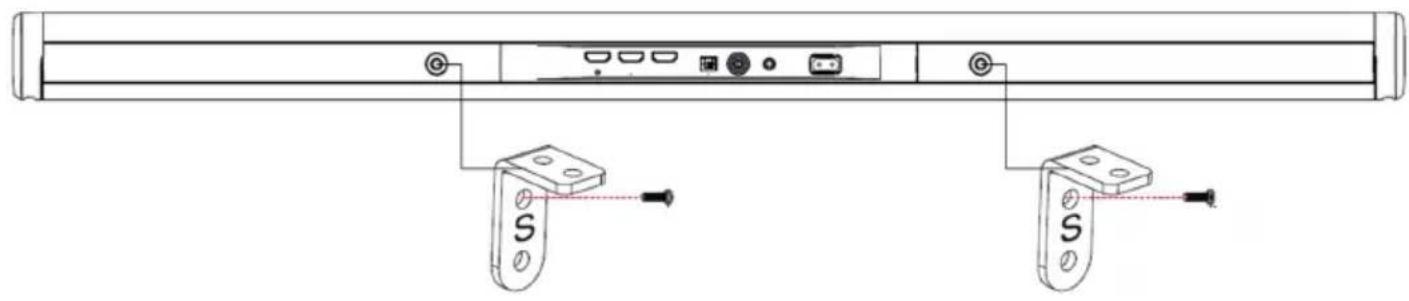

Schritt 1: Schrauben Sie die Montagewinkel (,S^ ) mit den kurzen Schrauben an der Rückseite der Soundbar an:

①

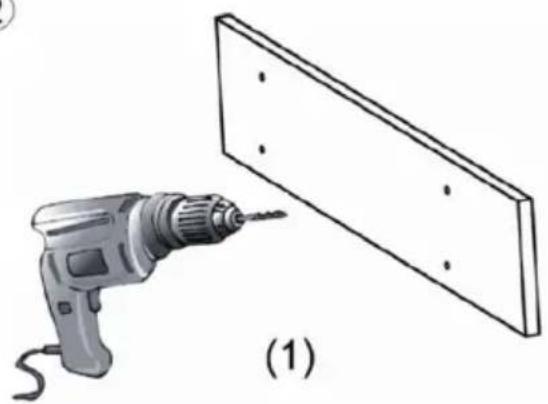

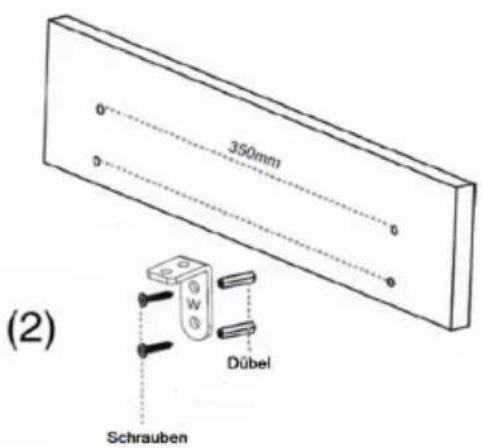

Schritt 2: Legen Sie die Montagewinkel „W" an der Wand an und zeichen Sie die Bohrlocher vor. Stellen Sie sicher (Wasserwaage), dass diese auf einer Höhe liegen und exakt 350mm voneinander entfernt sind: Bohren Sie mit einem 6mm -Steinbohrer und setzen Sie die beiliegenden Kunststoff -Düb in die Licher, bis diese Bündig mit der Wand abschreiben. Montieren Sie nun die Montagewinkel wie unter gezeigt:

②

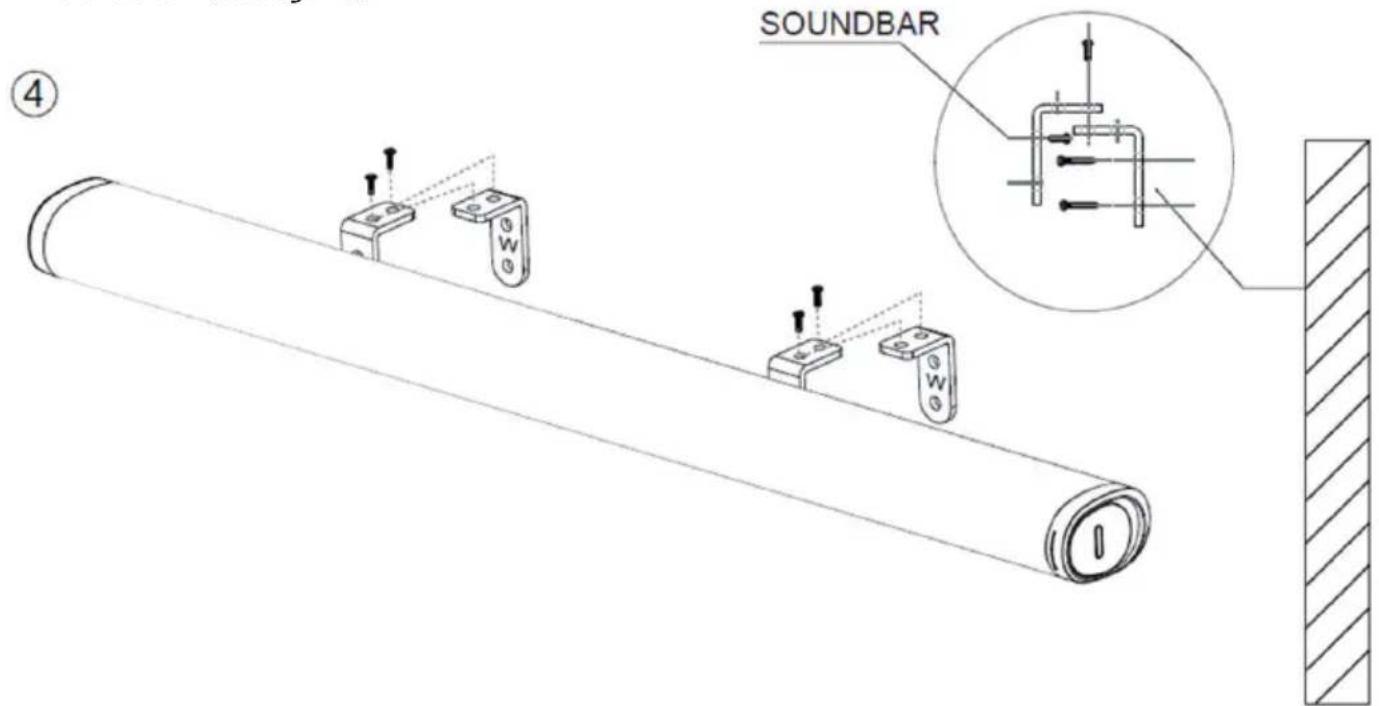

Schritt 3: Setzen Sie nun die Soundbar auf den Montagewinkeln auf und fixieren Sie mit vier kurzen Schrauben (beiliegend):

Hinweise zur Entsorgung

Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzengeschützt. Materialrecycling hilft, den Verbrauch von Rohstoff en zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2011/65/EU (RoHS)

2014/53/EU (RED)
