BEDIENUNGSANLEITUNG SDD2 L EMTC 580 SIRIUS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesees Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesees Produkte erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE Über Elektro- und Elektronik - Altgeräte (WEEE).

Dieses Gerät ist weder für die Filter- als für die Saugversion anpassbar.

WARNING

Bewahren Sie die vorliegende Bedienungsanleitung mit dem Gerät auf. Sollte das Gerät verkauft oder abgegeben werden, vergewissem Sie sich, dass die mit der vorliegenden Bedienungsanleitung geschieht. Wir danken Ohnen dazu, dass Sie die Hinweise vor der Installation und Inbetriebnahme des Gerätes beachten. Dies dient ihrer Sicherheit und der Sicherheit anderer.

SICHERHEITSHINWEISE

These Abzugshauben wurden für den tatsächlichen Gebrauch durch Privatpersonen entwickelt. Das Gerätarf nur von Erwachsenen bedient werden. Sorgen Sie davon, dass Kinder nicht mit dem Produkt in Berührung kommt und es nicht als Spielzeug verwenden. Versichern Sie sich darüber hinaus, dass die Einstellungen nicht durch sie manipuliert werden.

• Bei Lieferung des Geräts kontrollierten Sieitte die Verpackung und deren Aussehen. Vermerken Sie eventuelle Beanstandungen auf dem Liefererschein und verwahren Sie eine Kopie desselben. Ihr Gerät ist für den normalen tatsächlichen Gebrauch bestimmt. Das Gerätarf nicht für fremmerzielle, industrielle oder andere Zwecke verwendet werden.
  Die Lieferfirma leistet keine Garantie für Schäden, die durch falsche Installation oder unsachgemäßen Betrieb des Gerats zustande kommt.
• Verändern Sie nie und versuchen Sie auch nicht die Eigenschaften des Gerätes zu verändern. Dies wurde eine Gefahr darstellen. Reparaturen dürfen ausschließlich von bevollmächtigen Fachpersonal vorgenommen werden. Trennen Sie die Dunstabzugshaube immer vom Stromnetz bevor Sie die Reinigung oder Wartungsarbeiten vornehmen.
  Lüften Sie die Umgebung ausreichend, wenn

die Dunstabzugshaube gleichzeitig mit anderen Geräten in Funktion ist, wobei die anderen Geräte durch andere Stromanschlüsse versorgt werden sollenn. Andernfalls besteht die Gefahr, dass die Dunstabzugshaube entzündbare Gase ansaugt.

• Es ist verboten unter der Abzugshaube bensmittel auf offener Flamme zuzubereiten oder den Gasherd ohne Kochbehalter angezündet zu haben (werden die Flammen von der Dunstabzugshaube angesaugt, besteht die Gefahr das Gerät zu beschädigen).
• Wird unter der Abzugshaube frittiert, musständige Aufmerksamkeit geleistet werden, da sich heiße Ole und Fette entzünden konnen. Halten Sie die zeitlichen Abstände für die Reinigung ein und ersetzten Sie die Filter in den erforderlichen Zeitabständen. Fettansammlungen können Brände verursichen.
• Es ist untersagt, das Gerät bei Kochstellen, die mit Holz oder Kohle bzw. mit einer so hohen Leistung betrieben werden, dass das Produkt dadurch Schadennehmen kann. Verwenden Sie zur Reinigung ihrer Dunstabzugshaube niemals Wasserdampfreinigungsgeräte oder Reinigungsgeräte mit Hochdruck (Sicherheitsregeln bezüglich elektronischer Geräte).
• Verwenden Sie die Abzugshaube keinesfall ohne die Fettfilter.
• Der Mindestabstand zwischen dem geschlossenen Downdraft und der darüber liegenden Fläche muss mindestens 400mm betragen.
• Der Downdraft ist mit Sicherheitschalter versehen, die den Betrieb des Geräts unterbrechen, wenn der vordere Filterschutz entwickelt wird.

In der Absicht unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, an den technischen, Funktionellen und ästhetischen Eigenschaften alle Veränderungen vorzunehmen, die sich aus ihrer Weiterentwicklung ergeben. Bei Ausführungen mit externem Motor muss für den normalen Betrieb des Downdrafts (versenkären Klappe) ein Absauggerät (externer Motor) des gleichen Herstellers verwendet werden.

Die angesaugte Luft darf nicht in ein Rohr geführt werden, das gleichzeitig auch als Rauchabzug für Geräte dient, die nicht mit Strom betrieben werden (Zentralheizungen usw.). Zur Ableitung der Luft mussen die Vorschriften der zuständigen Behörden eingehalten werden.

INHALT

GERÄTEBESCHREIBUNG 46

INSTALLATION DER DUNSTABZUGSHAUBE 47

Herausnehmen der Filterpatrone, einsetzen der Kohlefilter 48

Stromanschluss der Dunstabzugshaube 49

FUNKTIONSWEISE DER DUNSTABZUGSHAUBE 50

REINIGUNG DER DUNSTABZUGSHAUBE 52

UNREGELMÄSSIGKEITEN IN DER FUNKTIONSWEISE 53

KUNDENDIENST 53

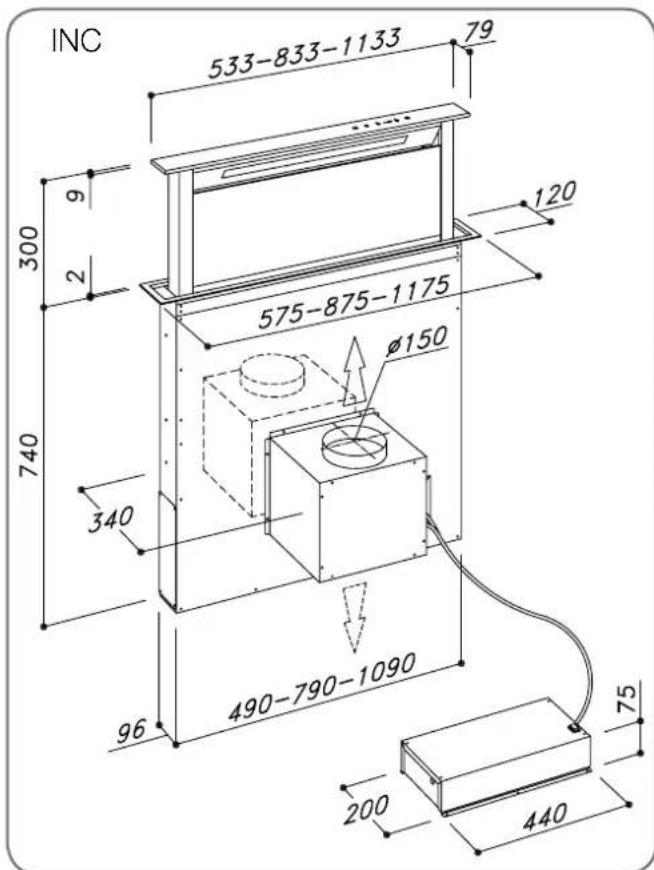

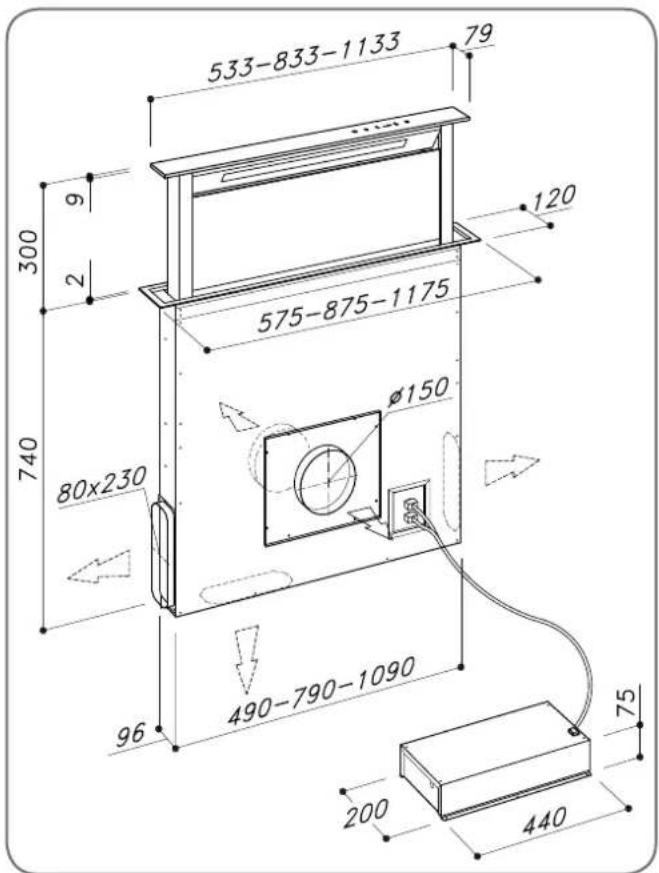

GERÄTEBESCHREIBUNG

INSTALLATION DER DUNSTABZUGSHAUBE

1. Vor dem Einbau des Geräts vergewissem Sie sich, dass alle Bestandteile nicht beschädigt sind. Andersfalls,itte den Verkäufe kontaktieren und den Einbau abbrechen.

Vor Installation der Versenkklappe entfernen Sieitte das in der Abbildung gezeigte Sicherheitsstück (Abb.1).Bitte alle folgenden Anweisungen sorgfaltig lesen.

• Ein Abluftrohr verwenden, dass nicht länger als 5 Meter ist.
  Die Zahl der Rohrbogen im Abvermeiden, da jeder Rohrbogen die Leistungsfähigkeit um ein linear Meter senkt (z.B. werden 2 Rohrbogen 90^ verwendet, muss die maximale Länge des Abluftkanals nicht mehr als 3 Meter betragen).
• Drastische Richtungsänderungen vermeiden.
• Eine Rohrleitung im Durchmesser 150 mm für dieGPCeLange der Rauchrohrleitung verwenden.
  Material für Rohrleitung verwenden, den Normen und Vorschriften entspricht.

Bei Nichteinhaltung der obigen Anweisun-gen haftet der Hersteller nicht fur schlechte Abzugsleistungen oder lautes Betriebsgeräusch und leistet keinerlei Garantie.

1. Bevor der Einschnitt vorgenommen wird, muss überprüft werden, dass sich im Bewegungsbereich der Versenkklappe keine Strukturteile des Mobels oder sonstige Elemente befinden, die eine korrekte Installation behindn konnten. Überprüfen, dass die Abmessungen der Versenkklappe und der Herdplatte mit denen des Möbelstücks vereinbar sind und die Installation also möglich ist.
2. An der Rückseite des Kochplatte eine rechteckige Öffnung der Abmessungen 842x100mm für das Modell Großbe 90cm bzw. 542x100mm für das Modell Großbe 60cm herstellen und 1142x100mm für das Modell Großbe 120cm herstellen.

Für das Modell mit eingebautem Motor mus

sen zuerst die Schrauben entfernt und das Saugaggregat beseitigt werden, um den Downdraft in das ausgeführte Loch einzusetzen.

1. Die Versenkklappe in der hergestellten Öffnung installieren und diese von oben einsetzen, wie in (Abb. 2) dargestellt ist;
2. Den Downdraft innerhalb des Möbelstücks mittels der bestimmten ausgestatteten Bügel befestigen (Abb. 3).

Die Bügel am unterem Teil des Downdrafts befestigen (Abb. 3); zwischen dem unteren Teil des Bügels und dem unteren Teil des Möbelstücks muss ein Abstand von 2 mm einmal gehalten werden (Abb. 3). Dieser Abstand erlaubt - bei Befestigung - das Gerät nach unten zuziehen und den Stahl-Rahmen am Arbeitstisch richtig einzulegen. Bevor Sie das Möbelstück mit den Schrauben befestigen, achten Sie ob das Gerät auch senkrecht des Arbeitstisches hangt.

1. Nach Beendigung der Installation und Anschluss des Geräts an das Stromnetz, den Downdraft nach obenziehen und die Verriegelung der Klappe (Abb. 4) entfernen. Dannach die Klappe öffnen (Abb. 5) und die Filter
   das einsetzen (Abb. 6). Bei der Ausführung mit eingebautem Motor muss bei Montage der Motoreinheit der Luftaustritt in die vorgesehene Richtung nach unten oder oben (Abb. 7) ausgerichtet werden Der Motor kann sowohl auf der Vorder- als auch auf der Rückseite der Versenkklappe installiert werden.
   Nach erfolgter Installation des Motors muss der Kanal zur Abführung der Luft montiert werden.
   7 Bei Ausführungen mit externem Motor, ist die Ansaugeinheit (externer Motor) in einem geeigneten Bereich anzubringen und das Luftabzugsrohr zu positionieren, wie in dargestellt. Den Luftabzugskanal zwischen dem externen Motor und der Versenkklappe montieren. Den Luftaustritt zwischen den fünf bestehenden Möglichkeit (Abb. 8) auswahlen und die mitgelieferte Verschraubung installieren.

2. Die Metallschachtel mit den elektronischen Baulementen für eventuelle Wartungseingriffe an einen einfach zugänglichen Ort stellen (Abb. 9). Die drei Steckverbinder anschließen (9-polige Steckverbinder für die Stellglied- u. Sicherheitsprüfung, 4-polige Steckverbinder für die Neon-Einschaltung und Steckverbinder für die Schalttafel) (Abb. 10).

3. Bei externem Motor das entsprechende Kabel an den zugehörigen Stecker am Gehausse der elektronischen Bauteile anschließen.
4. Das Produkt an das Stromnetz anschließen.

Verwendung

These Abzugshaube wurde für das Absaugen von Rauch, Fett und Dampf während des Kochens entwickelt. These kann weder in der Absaug- als auch in Filter-Version verwendet werden.

Ausführung mit Ausstob nach außen

Die Dunstabzugshaube kann mit Abluft nach draußen installiert werden; in dieser Fall muss eine Evakuierungsleitung bis nach draußen gelegt werden (die Rohre sind nicht mitgeliefert).

Blockierung des Rückschlagventils

WARNING

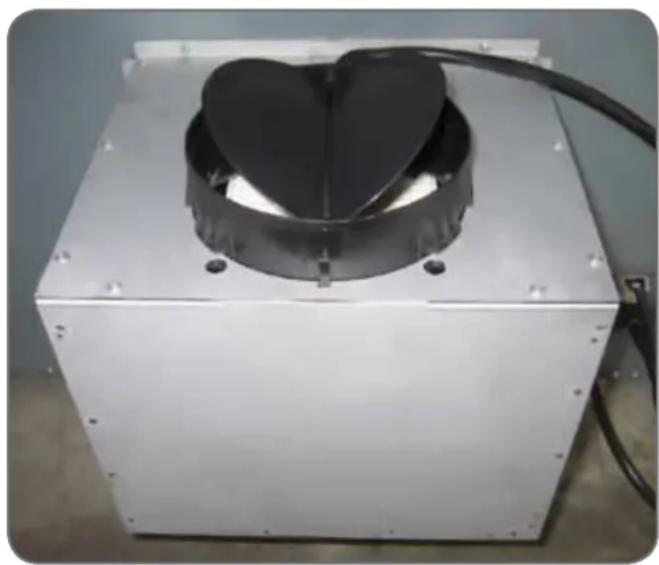

vor Anschluss des Abluftrohrs sicherstellen, dass sich die Rückschlagventile frei drehen können.

Bei Anlagen mit Abzug nach außen verhindert das Rückschlagventil das Eindringen von Wind und den Rückfluss der Abzugsluft.

Filterversion

Im Falle, dass der Rauch- und Dampfablass nach außen nicht möglich wurde, ist die Dunstabzugshaube mit Filter angebrachter.

Hierfür werden Kohlefilter gebraucht.

Die Luft wird durch die Kohlefilter gefiltert und durch eine Leitung, die die Luft an eine Seite des Möbelstücks leitet, wieder in die Küche ausgeblasen (Abb. 11).

! ACHTUNG !

Die Installation muss entsprechend den geltenden Vorschriften bezüglich einer ausreichenden Belüftung von geschlossenen Räumen durchgeführt werden. Im Besondere darf die abzugebende Luft nicht in Luftschächte geführt werden, die für den Abzug von Rauch oder anderen Gas- und Brennstoffgeräten benutzt werden.

ENTFERNUNG DES FETTFilters, MONTAGE DU FILTRE CHARBON

Zum Ein- und Ausbau der Fett- und Kohlefilter muss die Versenkklappe offen sein. Dazu die Taste ↑ ↓ betätigten. Dann die Frontplatte abnehmer und gleichzeitig beidseitig auf den vorgesetzter Teil drücken. Die Frontplatte dreht sich nach vom und gibt den Zugang zu den Fettfilter (Abb. 6) frei. Die Fettfilter entfern, um Zugang zu den Kohlefiltern (Abb. 12) zubekommen.

Der Wechsel der Fettfilter hangt vom Gebrauch des Downdrafts ab, auf jedem Fall soll der Wechsel mindestens alle sechs Monate erfolgen.

WARNING

Nach dem Wechsel der Fettfilter, das vorderstahl-Paneel wieder richtig einsetzen, sonst schaltet sich der Downdraft nicht ein.

SROMANSCHLUSS DER DUNSTABZUGSHAUBE

Positionieren Sie das Metallgehäuse mit den elektronischen Bauteilen in einem Abstand von mindestens 65 cm von der Gasherdplatte bzw. von Absaugpunkt der Haube.

HINWEIS

Wir empfehlen Ohnen, das Metallgehäuse mit den elektronischen Bauteilen mindestens 10 cm über dem Boden und in ausreichender Entfernung von Wärmequellen jeglicher Art (z.B. Seitenwand eines Ofens oder Herdplatte) zu installieren.

Dieses Gerät ist mit einem Versorgungskabel H05 VVF mit 3 Leitern zu je 0,75 mm2 (neutral, Phase und Erdung) ausgestattet. Es muss an ein Stromnetz mit 220 - 240 V durch eine normale Steckdose CEI 60083 angeschlossen werden, an die auch nach der Installation Zugriff besteht und die mit den Installationsvorschriften übereinstimmt. Für den Fall eines Unfalls, der durch eine fehlende oder nicht korrektre Erdung verursacht wird, wird jegliche Verantwortung abgeleht. Das Gerät muss mittels einer Fehlerstrom-Schutzeinrichtung (RCD) mit einem Reststrom von max. 30mA versorgt werden.Sollte das Stromversorgungskabel beschädigt sein, wenden Sie sich an die Kundenbetreuung nach Kauf um jegliches Risiko auszuschreiben.

WARNING

Der Elektroanschluss des Downdrafts muss von technischem Fachpersonal durchgeführt werden.

Die Dunstabzugshaubearf Nur an einem richtig eingebauten Netzanschluss angeschlüssen werden.

Die Elektroanlage muss der VDE0100-Norme entsprechen.

! GEFAHR !

Sollte die Dunstabzugshaube Unregelmäßigkeiten in ihrer Funktionseise aufzeigen, erhmen Sie das Gerät vom Netz oder entfern den sie die entsprechenden Schmelzscherungen des Gerätes.

Sollte das Gerät nicht über einen Stecker verfügen oder dieser nach der Installation schlecht zugänglich sein, muss eine Einrichtung zum Abtrennen des Geräts vom Stromnetz vorgesehen werden, die an allen Polen einen Kontaktöffnungsbstand von mindestens 3 mm besitzen muss.

ELEKTKROANSCHLUSS

HINWEIS

Dieses Gerät ist konform mit den Europäischen Richtlinien 2006/95/EWG (Niederspannungsrichtlinie) und 2004/108/EWG (Elektromagnetische Verträglichkeit).

Während der Installation und Wartungsarbeiten muss das Gerät vom Stromnetz getrennt und die Schmelzsicherungen abgeschaltet oder halten werden. Der Stromanschluss muss ausgeführten werden, bevor das Gerät ins Möbelstück eingesetzt wird.

Vergewissern Sie sich, dass:

die Stromstärke ausreichend ist,
die Stromverbindungen in gutem Zustand sind,
der Durchmesser der Kabel mit den Installationsregeln übereinstimmt.

FUNKTIONSWEISE DER DUNSTABZUGSHAUBE

MODELL SDD2-L GLAS-AUSFUHRUNG

A: Taste ON/OFF Licht

Die Beleuchtung kann nur ein- und ausgeschalten werden, wenn der Schlitten ganz AUSGEFAHREN ist.

Wenn these Taste bei geschlossen Schlitten betätig wird, erfolgt zunachst das vollständige Ausfahren des Schlittens und erst dann leuchtet das Licht auf.

These Tastes gestattet das Abschalten des Lichts, sofern es eingeschaltet war.

B: ↑↓ Taste ON/OFF

Startet den Hochlauf des Absaugschlittens und aktiviert nach dem vollständigen Ausfahren die 2. Sauggeschwindigkeitsstufe.

Bei ausgefahrenem Absaugschlitten wird der Motor und, sofern sie eingeschaltet war, die Beleuchtung abgeschelt. Danach wird der Absaugschlitten eingefahren.

C: Taste (-)

Verringert die Laufgeschwindigkeit des Absaugmotors ab der 4. Stufe bis zum Abschalten des Motors, ohne den ausziehbaren Schlitten einzufahren.

D:1234Anzeigen

• Meldet die eingestellte Geschwindigkeit durch das Aufleuchten der entsprechenden Led.
• Meldet die Sattigung der Filter durch das Aufleuchten aller LEDs.

E: Taste (+)

Steigert die Geschwindigkeit des Absaugmotors von der 1. auf die 4. Stufe ohne die Absaugplatte zu verfahren.

F: Timer

10 Min. nach Einstellung wird dadurch das Stoppen des Absaugmotors, das Einfahren des Schlittens und das Abschalten der Lichter ermöglich, sofern diese eingeschaltet waren. Die eingestellte Funktion wird durch Blinken der Leds "D" der gewählten Geschwindigkeit angezeigt. Das Nullstellen des Timers erfolgt durch nochmalige Betätigung der Taste.

Weitere Funktionen:

Selbstausschaltung:

Nach 4 Stunden ununterbrochenem Lauf der letzten Einstellung, schaltet sich das Gerät automatisch aus und schließt sich.

Sattigung der Fettfilter:

Nach 30 Stunden Laufzeit blinken alle Leistungsanzeigen "D" gleichzeitig; hiermit wird die Sattigung der Fettfilter angezeigt. Zum Rücksetzen these Alarms ist die Taste "Tl-MER" mindestens 3 Sekunden lang bei ausgefahrenem Schlitten gedrückt zu halten.

Kalibrierung:

Die Dunstabzugshaube durchlauft eine automatische Kalibrierung jeder 3 kompletten Zyklen. Indem die Taste "TIMER" 6 Mal gedrückt wird (MAX 3 Sek. zwischen einem Druck und dem anderen) blinken alle Anzeigen auf und die Kalibrierung wird zurückgesetzt. Nach weiteren 3 Zyklen beginnnt der Downdraft wieder eine neue automatische Kalibrierung.

Stand-by:

Bei geschlossenem Körper und ausgeschal-tetem Licht setzen die Schaltkarte, nach 6 Sekunden, die Funktion Stand-by ein, die die Helligkeit der Anzeigen herunterregelt. These Funktion wird durch das Drucken der Taste "ON/OFF" oder "Licht" unterbrochen.

Sicherheitsschalter:

Behindert etwas die Schliebung des Downdrafts, wird diese unterbrochen und der Downdraft öffnet sich wieder.

WARNING This is an attempt to avoid the use of a double sign.
Dasier Eingriffarf nur von einem Fachmann durchgefuhrt werden.

REINIGUNG DER DUNSTABZUGSHAUBE

Eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktionstüchtigkeit des Geräts.

Die Dunstabzugshaube muss vom Stromnetz getrennt werden, bevor die Metallfilter entnommen werden können. Nach der Reinigung sind die Metallfilter wie in der Anleitung beschreiben wieder einzusetzen.

WARTUNG WIE IST VORZUGEHEN? PUTZ- UND HILFSMITTEL
Äußere Geräteoberfläche und Zubehör	Verwenden Sie keinesfalls Metallschwämme, Scheuermittel oder zu harte Bürsten.	Um die Oberfläche der Abzugshau-be und die Lampenoberfläche zu rei-nigen, verwenden Sie ausschließlich in Wasser verdünnte Reinigungsmittel für den tatsächlichen Gebrauch, die Sie im Handel kaufen können. Da-nach mit klarem Wasser abwaschen und mit einem weichem Tuch tro-cken wischen.
Filtereinsatz bei offe-nem Downdraft	Nach 30 Stunden Betrieb zeigt der Downdraft den Fettfilterwechsel an. Das Blinken der mittleren 4 Leis-tungsanzeigen zeigt die Sättigung dieser Filter an. Das Rücksetzen erfolgt durch mindestens 3 Sekunden large Betäti-gung der Taste Timer be ausge-fahrenem Schlitten.	Die Reinigung der Fettfilter kann von Hand oder in der Spülmaschine er-folgen. Die Fettfilter mösen regel-mäßig gereinigt werden, da sie eine Brandgefahr darstellen können. Die Fettfilter und die Fronttafel wie-der einsetzen, wobe darauf geach-tet werden muss, dass sie auf bei-den Seiten richtig eingeführt sind, da andernfalls die Versenkung blockiert werden können.
Aktivkohlefilter	Im Umluftbetrieb ist es nötig die Ak-tivkohlefilter regelmäßig zu ersetzen. Zum Entfern den Kohlefiltersmussvorher der Fettfilter entnommen und dann der Plastikkeil der Tafel selbst Herausgezogen und aus seiner Auf-nahme gelöst werden. Zum Einsetzen des Aktivkohlefilters ist der Vorgang in umgekehrter Rei-henfolge auszuführen. Um den Aktiv-kohlefilter einsuzetzen führen Sie die Schritte in umgekehrter Weise aus. Tauschen Sie den Aktivkohlefilter un-genfähr alle sechs Monate aus.

UNREGELMASSIGKEITEN IN DER FUNKTIONSWEISE

ANZEICHEN LösUNG
Die Abzugshaube Funktioniert nicht.	Versichern Sie sich, dass: · kein Stromausfall besteht, · die gewünschte Betriebsstufe möglich ausgewählten wurde. · Die Schutzplatte ist nicht richtig eingesetzt. · Der 9-polige Steckverbinder ist nicht richtig angeschlossen. · Die rote Reset-Taste, die sich über dem Elektrokästchen befindet, ist nicht gedrückt worden. · Die Innenkontakte des 9-poligen Steckverbinders sind miteinander verbunden. (Während des Anschlusses kann der ausgeübte Druck die Kontakte biegen).
Die Abzugshaube Funktioniert nicht richtig.	Versichern Sie sich, dass: · die Motorgeschwindigkeit für die Rauch- und Dampfmenge hoch genug gewählt ist, · die Küche ausreichend beluftet ist, um einen notwendigen Luftansog zu gewährleisten, · Der Kohlefilter ist sattig (Dunstabzugshaube in Filterversion) · Der Abluftkanal muss frei sein und gemäß Paragraph 2. · Die Rückschlagventile des Abluftsystems müssen sich konnen.
Die Abzugshaube blockiert sich während des Betriebs von allein.	Versichern Sie sich, dass: · Kein Stromausfall besteht, · Die Unterbrechungsvorrichtung nicht ausgelöst worden ist.

KUNDENDIENST

Eingriffe an Ihr hem Gerät dürfen nur:

Von Ihrem Handler oder
Von einem sonstigen Fachmann und Vertragshandler der Marke durchgeführt werden.

HINWEIS

Bitte, die Eckdaten des Geräts immer angegeben (Modell, Fig. 13a; Seriennummer, Fig. 13b; Herstellungsdatum, Fig. 13c).

These Hinweise finden Sie auf den zwei Typenscholder - technische Daten und Herstell - Datum - die sich auf der unteren Seite des Downdrafts befinden.
