BEDIENUNGSANLEITUNG V13 OneConcept

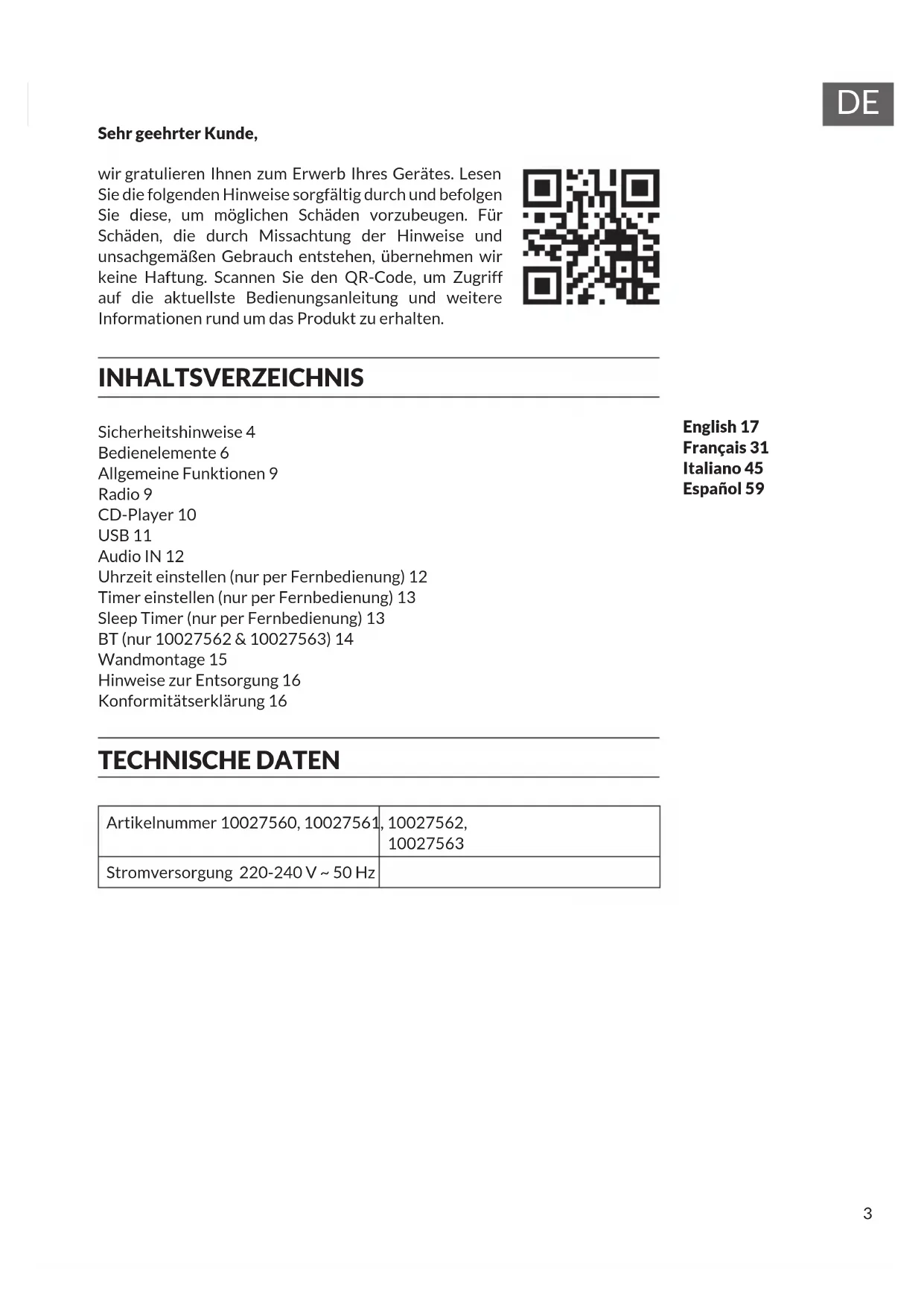

English 17 Français 31 Italiano 45 Español 59 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 4 Bedienelemente 6 Allgemeine Funktionen 9 Radio 9 CD-Player 10 USB 11 Audio IN 12 Uhrzeit einstellen (nur per Fernbedienung) 12 Timer einstellen (nur per Fernbedienung) 13 Sleep Timer (nur per Fernbedienung) 13 BT (nur 10027562 & 10027563) 14 Wandmontage 15 Hinweise zur Entsorgung 16 Konformitätserklärung 16 TECHNISCHE DATEN Artikelnummer 10027560, 10027561, 10027562,

SICHERHEITSHINWEISE Allgemeine Sicherheitshinweise VORSICHT Verletzungsgefahr! Hören Sie nicht mit übermäßig hoher Lautstärke Musik, da dies zu Hörschäden führen kann.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Legen Sie nur CDs in das CD-Fach.

• Öffnen Sie niemals die Geräteabdeckung und versuchen Sie keinesfalls, selbst Reparaturen am Gerät vorzunehmen.

• Wenden Sie sich für Reparaturen an hierfür quali ziertes Personal. Das Gerät enthält keine vom Nutzer zu wartenden Gerätebestandteile.

• Eine unsachgemäße Handhabung kann zu Schäden am Gerät und zum Erlöschen des Garantieanspruchs führen. Stromanschluss

• Verwenden Sie ausschließlich das im Lieferumfang enthaltene Netzteil. Die Verwendung eines anderen Netzteils kann zum Erlöschen der Garantie und/oder irreparablen Schäden am Gerät führen.

• Ziehen Sie während Gewittern den Stecker des Geräts aus der Steckdose.

• Stellen Sie sicher, dass das Gerät ausgeschaltet wurde, bevor Sie den Netzstecker ziehen.

• Wenn Sie eine Mehrfachsteckdose oder den Stecker als Trennvorrichtung verwenden, sollten Sie darauf achten, dass diese immer leicht zugänglich und betriebsbereit sind.

• Werfen Sie Batterien niemals in offenes Feuer und versuchen Sie keinesfalls, deren Außenhülle zu öffnen.

• Batterien sind, wenn sie verschluckt werden, gesundheitsgefährdend und sollten deshalb außerhalb der Reichweite von kleinen Kindern gelagert werden.5

• Blockieren oder bedecken Sie keinesfalls die Belüftungsöffnungen, Löcher oder Öffnungen des Geräts, mit Gegenständen wie Teppichen, Tüchern und ähnlichem, da andernfalls die Funktionalität und/oder die Belüftung für eine sicherer Verwendung nicht gewährleistet werden können.

• Die Unterseite des Geräts kann warm werden, wenn das Gerät über einen längeren Zeitraum verwendet wird. Dies ist normal. Standort

• Vergewissern Sie sich, dass das Gerät auf einer achen und stabilen Ober äche steht.

• Stellen Sie das Gerät maximal 1,4 Meter von der nächsten Steckdose entfernt auf. Vergewissern Sie sich, dass das Netzstromkabel und die Lautsprecherkabel nicht zu einer Stolperfalle werden können.

• Platzieren Sie das Gerät mindestens einen Meter von anderen elektrischen Geräten entfernt, um Störgeräusche zu vermeiden.

• Stellen Sie das Gerät so auf, dass es sich innerhalb der Reichweite von externen BT-Geräten (beispielsweise iPod/ iPhone/iPad/ Androidgeräte/ Computer etc.) be ndet. Die Reichweite beträgt (ohne Hindernisse) maximal 10 Meter (33 Fuß).

• Achten Sie darauf, dass das Gerät genug Platz nach oben hat, so dass die Antenne richtig ausgerichtet werden kann.

• Stellen Sie das Gerät niemals direkt auf antike oder polierte Ober ächen. Hinweise zum Laser VORSICHT Verletzungsgefahr! Berühren Sie niemals die optische Linse im CD-Fach und schauen sie auch nicht in diese hinein.

• Bei diesem Gerät handelt es sich um ein Laserprodukt der Klasse 1

• Die Verwendung von nicht in der Bedienungsanleitung aufgeführten Steuerungen oder eine nicht autorisierte Modi kation des Geräts, kann zu einer schädlichen Freisetzung von Laserstrahlung führen.6

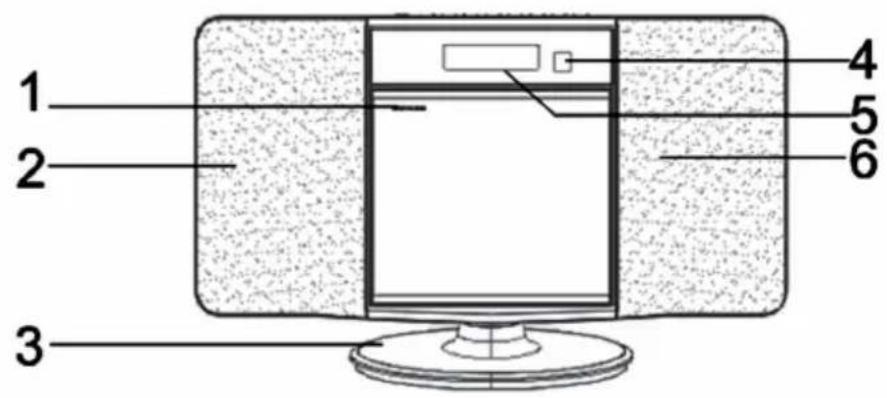

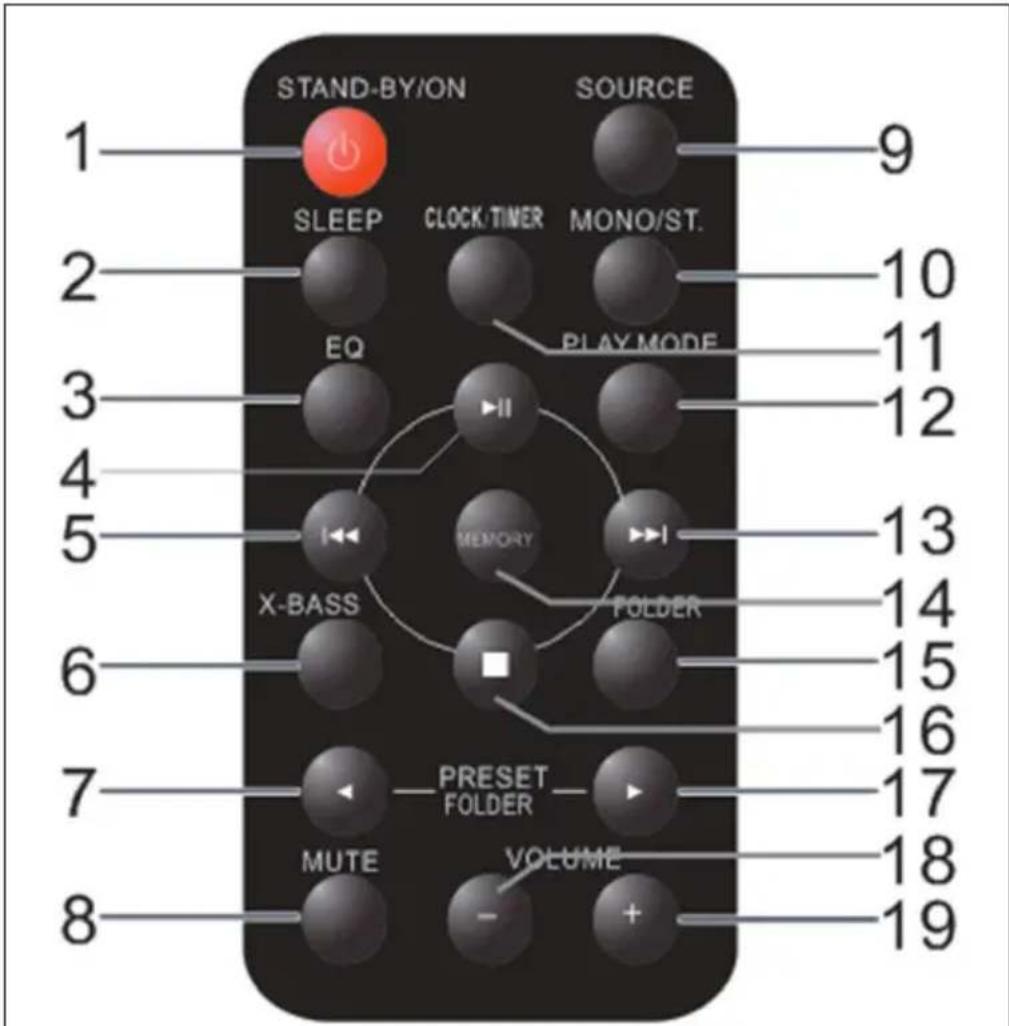

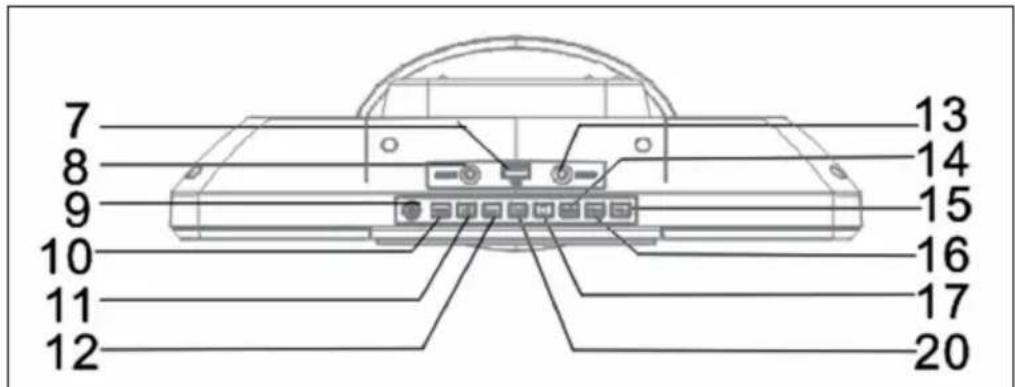

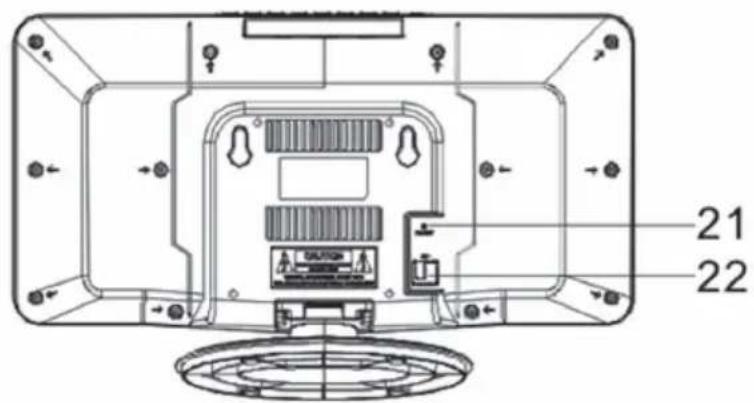

CD-Fach (öffnen/schließen)

Mehrfach drücken zum Einstellen des Sleeptimers

Mehrfach drücken zur Auswahl des Equalizers

Nächster Titel/Sender

Senderspeicher / aufrufen

Voriger Titel/Sender

Ordner-Modus bei MP3

Nach rechts / Nach unten

Stummschaltung ein / aus

Musikquelle auswählen

Auswahl Mono / Stereo9

ALLGEMEINE FUNKTIONEN MUTE Nutzen Sie die MUTE-Taste auf der Fernbedienung zum stummschalten der Anlage. Mit wiederholtem Druck auf MUTE beenden Sie die Stummschaltung wieder. X-BASS Für eine zusätzliche Steigerung der tiefen Frequenzen drücken Sie X-BASS auf der Fernbedienung. Wiederholter Druck schaltet die Bass-Anhebung wieder ab.

Die Stereoanlage stellt einige werksseitig voreingestellte Klangformungen (Equalizer) zur Verfügung. Drücken Sie wiederholt auf EQ auf der Fernbedienung, um zwischen den Optionen CLASSIC, POP, JAZZ und ROCK bzw. EQ OFF (keine Klangbeeinussung) zu wählen. RADIO Hinweis: Bei der Sendersuche und beim Hören von Radiosendern wird auf dem Display keine Frequenz angezeigt. Automatische Sendersuche (FM Scan) Sie können die Funktion FM SCAN verwenden, um automatisch nach neuen digitalen Radiosendern zu suchen und inaktive Sender zu entfernen. Halten Sie die Taste PLAY / PAUSE / FM SCAN an der Stereoanlage oder auf der Fernbedienung 2 Sekunden lang gedrückt, um [Scan] auszuwählen. Die Anzahl der gefundenen Sender wird während der automatischen Sendersuche angezeigt. Wenn die automatische Sendersuche beendet ist, wird der zuletzt gehörte Sender eingestellt. Wenn der zuletzt gehörte Sender nicht mehr verfügbar ist, wird der erste Sender in der alphabetischen Liste eingestellt. Um einen bestimmten Radiosender manuell einzustellen, tippen Sie wiederholt auf die Taste / an der Stereoanlage oder auf der Fernbedienung.10

Gespeicherte Sender aufrufen Wenn Sie sich im Radiomodus benden, können Sie die gespeicherten Radiosender durch wiederholtes Drücken der Taste PRESET an der Stereoanlage oder auf der Fernbedienung aufrufen. Wenn Sie die gespeicherten Sender zum ersten Mal aufrufen, blinkt [P01] im Display. Hinweis: Die Uhr und die Radiosender müssen bei einer Stromunterbrechung oder einem Stromausfall neu eingestellt werden. Wenn Sie das Radio nach einem Stromausfall wieder einschalten, blinkt [12:00] auf dem Display, um Sie darauf hinzuweisen, dass die Uhr neu eingestellt werden muss. Nachdem Sie die Uhr neu eingestellt haben, starten Sie erneut eine automatische Sendersuche. CD-PLAYER

• Schalten Sie das Gerät ein und mit SOURCE bzw. FUNCTION in den CD- Modus.

• Öffnen Sie das CD-Fach mit Druck auf die obere linke Ecke („Open/Close“) und legen Sie eine CD mit der Oberseite zu Ihnen zeigend ein.

• Die CD wird abgespielt, sobald das Gerät den Inhalt ausgelesen hat. Dies kann ein paar Sekunden in Anspruch nehmen.

• Navigieren Sie mit / / . Wiederholungs- und Zufallsmodus

• Drücken Sie PLAY MODE auf der Fernbedienung, um die Modi REPEAT1 (spielt den aktuellen Titel in Schleife), REPEAT ALL (spielt die gesamte CD in Schleife) oder RANDOM (spielt die enthaltenen Titel in zufälliger Reihenfolge ab) zu wählen. Ein entsprechendes Logo wird jeweils in der rechten oberen Ecke des Displays angezeigt.

• Ein weiterer Druck auf PLAY MODE führt zurück in den normalen Abspielmodus.11

Programmierte Wiedergabe (Playlist) Sie können bis zu 32 Titel auswählen, diese Titel können Sie in der gewünschten Reihenfolge abspielen. Achtung: die Programmierung kann nur im STOP Modus durchgeführt werden.

• Drücken Sie im STOP Modus die Taste MEMORY auf der Fernbedienung um die Programmierung zu beginnen.

• Drücken Sie / , um den gewünschten Titel auszuwählen.

• Drücken Sie die MEMORY Taste um die Titelnummer zu speichern.

• Wiederholen Sie Schritt 2-3 für die nächsten Titel. Sie können bis zu 32 Titel programmieren. Um die Programmierung zu überprüfen drücken Sie die MEMORY Taste abermals.

• Drücken Sie , um die Wiedergabe zu starten. USB Hinweis: Dieses Gerät ist nicht kompatibel mit Dateien der Typen MTP sowie AAC. MP3-Dateien können von einem USB-Massenspeicher ausgelesen und abgespielt werden. Folder-Modus aus

• Schalten Sie in den USB-Modus und schalten Sie mit der FOLDER-Taste auf der Fernbedienung den FOLDER-Modus ein.

• Wählen Sie per SOURCE am Gerät bzw. FUNCTION auf der Fernbedienung den USB-Modus.

• Schließen Sie ein USB-Massenspeicher an (USB-Stick, MP3-Player), welches MP3-Dateien enthält.

• Schalten Sie in den USB-Modus und schalten Sie mit der FOLDER-Taste auf der Fernbedienung den FOLDER-Modus ein.

• Wählen Sie per SOURCE am Gerät bzw. FUNCTION auf der Fernbedienung den USB-Modus.

• Schließen Sie ein USB-Massenspeicher an (USB-Stick, MP3-Player), welches MP3-Dateien enthält.

• Nutzen Sie die Pfeiltasten links/rechts auf der Fernbedienung, um den gewünschten Ordner zu wählen.

• Navigieren Sie mit / / .12

AUDIO IN Der AUX Anschluss ermöglicht es Ihnen externe Geräte (z.B. MP3 Player, Kassettenspieler) über dieses Gerät wieder zu geben.

• Drücken Sie die ON/STANDBY Taste um das Gerät einzuschalten.

• Drücken Sie die SOURCE Taste mehrfach um den AUDIO-IN-Modus zu wählen.

• Starten Sie nun die Wiedergabe an Ihrem externen Gerät. Sie müssen die Wiedergabe über Ihr externes Gerät steuern. Um Beschädigungen zu vermeiden, stellen Sie die Laut- stärke des externen Gerätes nicht auf Maximum.

UHRZEIT EINSTELLEN (NUR PER

• Drücken Sie die ON/STAND-BY Taste um das Gerät auszuschalten.

• Drücken Sie die CLOCK/TIMER Taste für 2 Sekunden um den Tag einzustellen.

• Drücken Sie die Tasten / , um 12 oder 24 Stundenanzeige auszuwählen und dann drücken Sie die CLOCK/TIMER Taste. 24-Stunden Display (0:00 - 23:59) 12-Stunden Display (AM 12:00 - PM 11:59)

• Um die Stunden einzustellen drücken Sie / und dann die Taste CLOCK/TIMER.

• Um die Minuten einzustellen drücken Sie / und dann die Taste CLOCK/TIMER.13

• Drücken Sie die CLOCK/TIMER Taste einmal um die TIMER Funktion einzuschalten. Die TIMER Anzeige (Uhr-Symbol) ist im DISPLAY zu sehen.

• Drücken Sie die CLOCK/TIMER Taste für 2 Sekunden, ON erscheint im DISPLAY.

• Drücken Sie / , um die Einschaltzeit einzustellen. Dann drücken Sie die CLOCK/ TIMER Taste.

• Drücken Sie / , um die Abschaltzeit einzustellen. Dann wieder CLOCK/TIMER.

• Nun wählen Sie die Wiedergabequelle für die TIMER Wiedergabe (TU, CD, USB). Drücken Sie / zum Einstellen. Dann drücken Sie die CLOCK/ TIMER Taste.

• Wählen Sie Die Lautstärke, benutzen Sie dazu die VOLUME (+ oder -) am Hauptgerät oder VOL +/- auf der Fernbedienung. Drücken Sie dann die CLOCK/TIMER Taste.

• Die Timer-Anzeige leuchtet im DISPLAY und das Gerät ist bereit zur TIMER-Wiedergabe. SLEEP TIMER (NUR PER FERNBEDIENUNG) Diese Funktion ermöglicht Ihnen, dass das Gerät nach einer von Ihnen festgelegten Zeitspanne automatisch ausschaltet. Sie können den Sleep Timer einstellen wenn das Gerät eingeschaltet ist.

• Um die Funktion zu aktivieren halten Sie die SLEEP Taste auf der Fernbedienung gedrückt, das Display zeigt “Sleep Timer-OFF, 90, 80, 70, 60, 50, 40, 30, 20, 10” und blinkt.

• Wenn das Display die gewünschte Zeit anzeigt lassen Sie die Taste los. Der Sleep Timer ist nun aktiviert. Das Display zeigt “SL10” wenn “10 Minuten” SLEEP TIME erreicht sind und so weiter. Wenn die SLEEP TIME auf „0“ ist schaltet das Gerät aus.

• Um den Sleep Timer abzubrechen drücken Sie die SLEEP Taste auf der Fernbedienung.14

BT (NUR 10027562 & 10027563) BT ist eine Technologie, die Ihnen ermöglicht, innerhalb einer kurzen Distanz (bis etwa 10 m) Daten, wie auch Audio-Inhalte, von einem BT-fähigen Gerät (Smartphone, Computer, Tablet) kabellos auf ihrer Anlage zu hören. Pairing

• Schalten Sie mittels der SOURCE / FUNCTION Taste in den BT-Modus. Ein PAIRING-Schriftzug wird auf dem Display erscheinen und blinken.

• Aktivieren Sie die BT Funktion auf Ihrem BT-Gerät.

• Wählen Sie „OneConcept-V13” auf Ihrem BT-Gerät für die Koppelung aus. Hinweise

• Der Abstand zwischen den zu koppelnden Geräten sollte 1 bis 3 Meter betragen

• Einige BT Gerät benötigen zur Kopplung ein Passwort, bitte geben Sie in diesen Fall „0000“ ein.

• Sind die Geräte erfolgreich per BT verbunden hört der PAIRING- Schriftzug im Display auf zu blinken und es erscheint CONN im Display.15

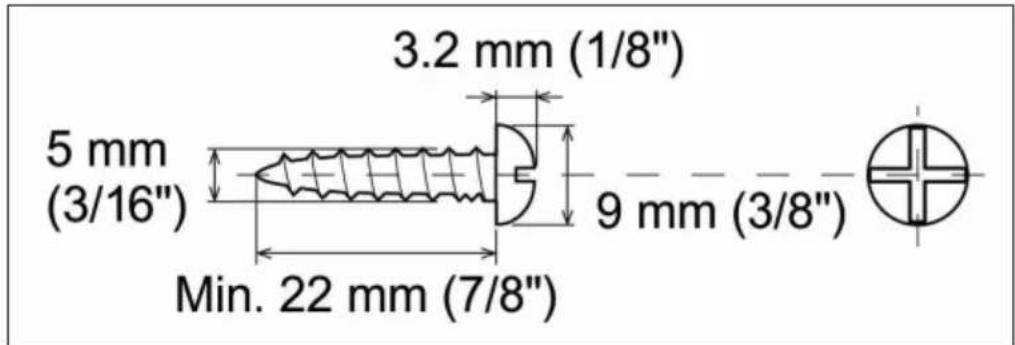

WANDMONTAGE Nutzen Sie die mitgelieferte Bohrschablone, um das Gerät an einer Wand zu montieren. Bitte beachten Sie, dass das Gerät circa 2,5 kg wiegt und somit eine stabile Wand Voraussetzung ist. Gasbeton- oder Rigips-Wände eignen sich nicht. Konsultieren Sie einen qualizierten Techniker oder Handwerker, wenn Sie sich nicht sicher sind. Schrauben werden nicht mitgeliefert. Nutzen Sie Schrauben, die mindestens den abgebildeten entsprechen:

• Zeichnen Sie Bohrlöcher mittels der mitgelieferten Schablone an die Wand.

• Bohren Sie, entsprechend der Schrauben, die sie benutzen.

• Führen Sie einen passenden Dübel in das Bohrloch. Helfen Sie ein wenig mit einem Hammer nach, damit der Dübel bündig mit der Wand abschließt.

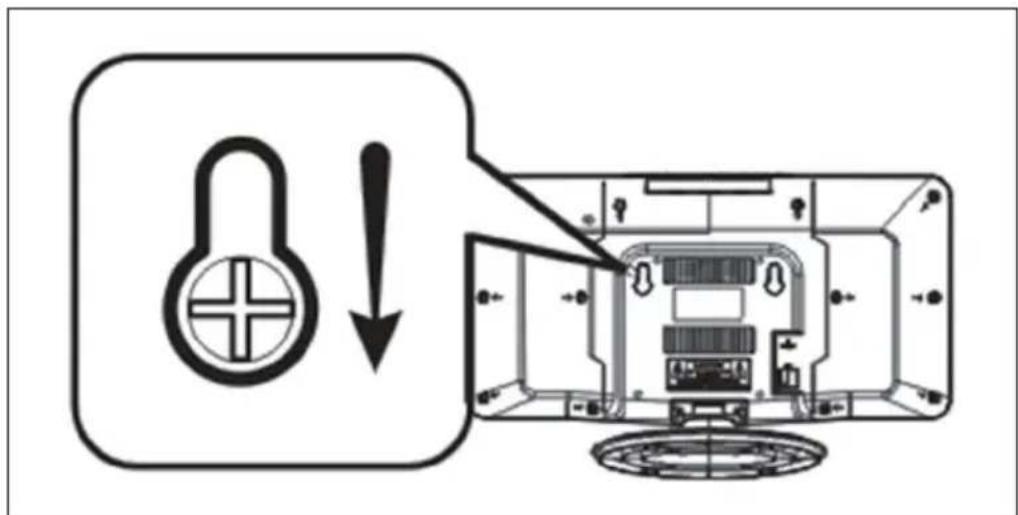

• Schrauben Sie die Schrauben hinein, so dass sie ca. 4 mm weit aus der Wand stehen. Hängen Sie die Anlage an die Schrauben:16

HINWEISE ZUR ENTSORGUNG

Be ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmun- gen zu gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Die vollständige Konformitätserklärung des Herstellers nden Sie unter folgendem Link: https://use.berlin/1002756017
